Лекция VІІ Производственные территории Размещение и структура промышленных

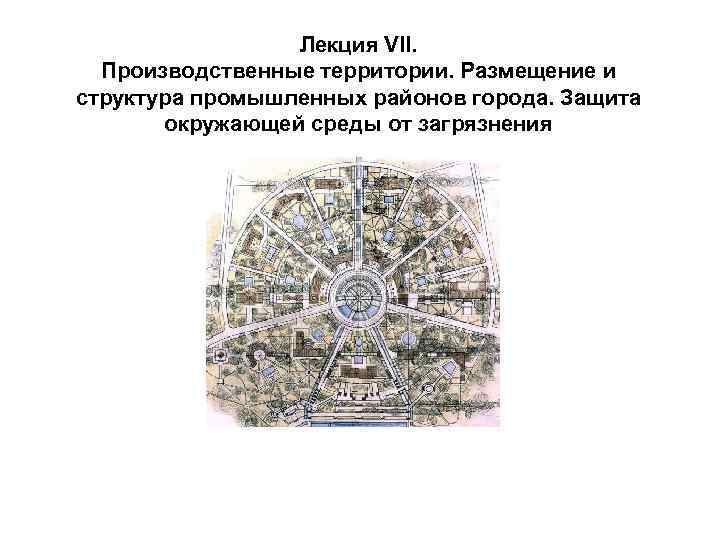

Лекция VІІ. Производственные территории. Размещение и структура промышленных районов города. Защита окружающей среды от загрязнения

СТРУКТУРНО-ЛОГИЧЕСКАЯ СХЕМА ТЕМЫ ПРОИЗВОДСТВЕННЫЕ ТЕРРИТОРИИ. ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ ОТ ЗАГРЯЗНЕНИЯ РАЗМЕЩЕНИЕ И СТРУКТУРА ПРОМЫШЛЕННЫХ РАЙОНОВ ГОРОДА МЕРОПРИЯТИЯ ПО ОХРАНЕ ОКРУЖАЮЩЕЙ СРЕДЫ ПРОМЫШЛЕННАЯ (ПРОМЫШЛЕННОПРОИЗВОДСТВЕННАЯ) ЗОНА АТМОСФЕРА НАУЧНО-ПРОИЗВОДСТВЕННАЯ ЗОНА ВОДНЫЕ ОБЪЕКТИ КОММУНАЛЬНО-СКЛАДСКАЯ ЗОНА ЗЕМЕЛЬНЫЕ И ЛЕСНЫЕ РЕСУРСЫ СЕЛЬСКОХОЗЯЙСТВЕННАЯ ПРОИЗВОДСТВЕННАЯ ЗОНА ШУМ, ЭЛЕКТРОМАГНИТНЫЕ ПОЛЯ, РАДИАЦИЯ САНИТАРНАЯ ОЧИСТКА

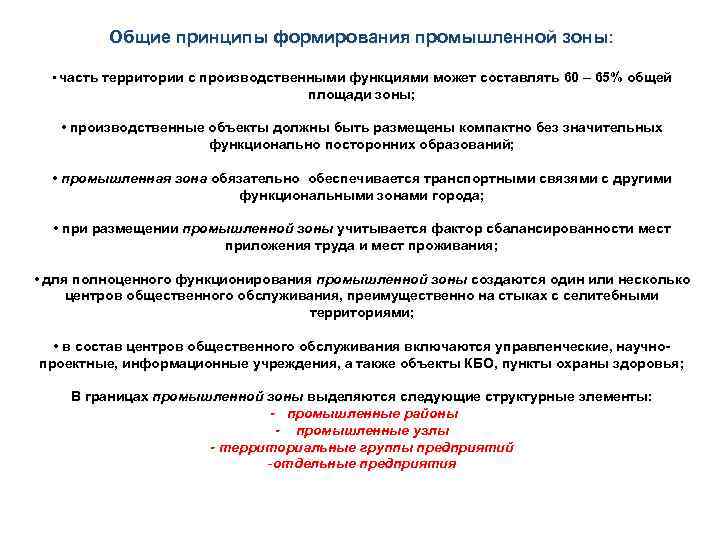

Общие принципы формирования промышленной зоны: • часть территории с производственными функциями может составлять 60 – 65% общей площади зоны; • производственные объекты должны быть размещены компактно без значительных функционально посторонних образований; • промышленная зона обязательно обеспечивается транспортными связями с другими функциональными зонами города; • при размещении промышленной зоны учитывается фактор сбалансированности мест приложения труда и мест проживания; • для полноценного функционирования промышленной зоны создаются один или несколько центров общественного обслуживания, преимущественно на стыках с селитебными территориями; • в состав центров общественного обслуживания включаются управленческие, научнопроектные, информационные учреждения, а также объекты КБО, пункты охраны здоровья; В границах промышленной зоны выделяются следующие структурные элементы: - промышленные районы - промышленные узлы - территориальные группы предприятий -отдельные предприятия

Структурные элементы промышленной зоны I – схема функциональнопланировочной организации промышленной зоны в плане города; II – структурная модель промзоны в плане города: 1, 2, 3 – соответственно предприятие, промышленный узел, промышленный район, 4 – промышленная зона, 5 – объекты непроизводственной сферы, 6 – многофункциональные центры приложения труда, 7 – границы планировочной зоны города, 8 – границы планировочного района, 9, 10, 11 – селитебные районы, 12 – направления перспективного территориального развития, 13 – зеленые насаждения Схема генерального плана г. Тольятти

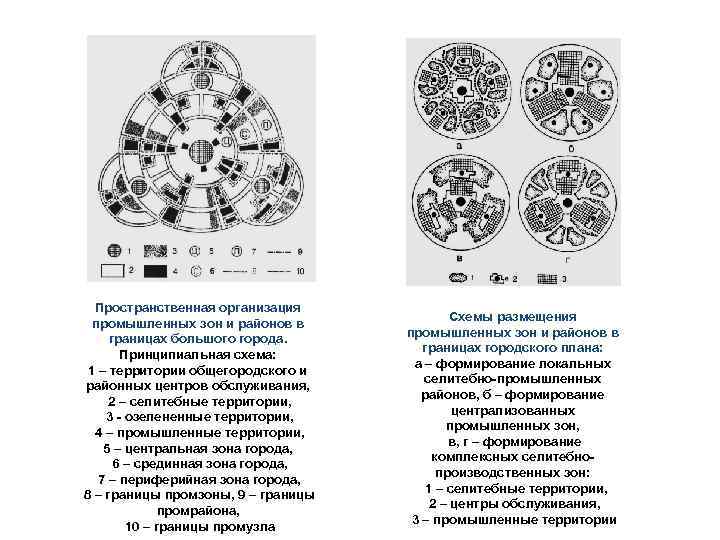

Пространственная организация промышленных зон и районов в границах большого города. Принципиальная схема: 1 – территории общегородского и районных центров обслуживания, 2 – селитебные территории, 3 - озелененные территории, 4 – промышленные территории, 5 – центральная зона города, 6 – срединная зона города, 7 – периферийная зона города, 8 – границы промзоны, 9 – границы промрайона, 10 – границы промузла Схемы размещения промышленных зон и районов в границах городского плана: а – формирование локальных селитебно-промышленных районов, б – формирование централизованных промышленных зон, в, г – формирование комплексных селитебнопроизводственных зон: 1 – селитебные территории, 2 – центры обслуживания, 3 – промышленные территории

Схема детальной планировки промышленной зоны: 1 – промышленная застройка, 2 – жилая застройка, 3 – коммунально-складская застройка, 4 - санитарно-защитные зоны

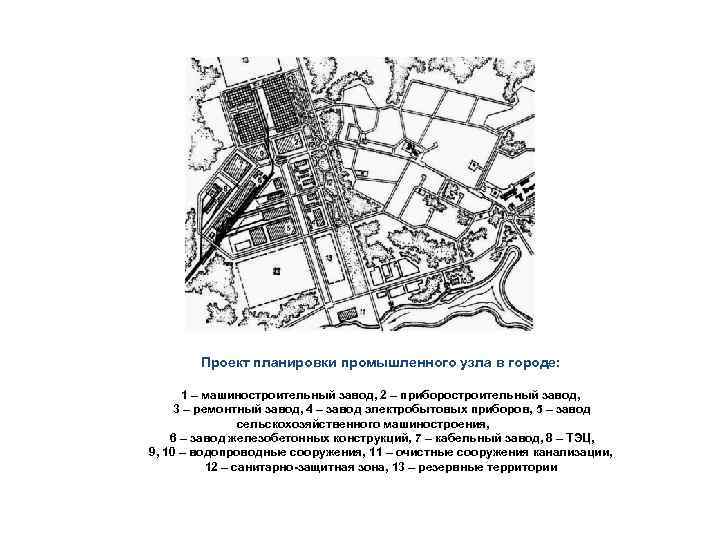

Проект планировки промышленного узла в городе: 1 – машиностроительный завод, 2 – приборостроительный завод, 3 – ремонтный завод, 4 – завод электробытовых приборов, 5 – завод сельскохозяйственного машиностроения, 6 – завод железобетонных конструкций, 7 – кабельный завод, 8 – ТЭЦ, 9, 10 – водопроводные сооружения, 11 – очистные сооружения канализации, 12 – санитарно-защитная зона, 13 – резервные территории

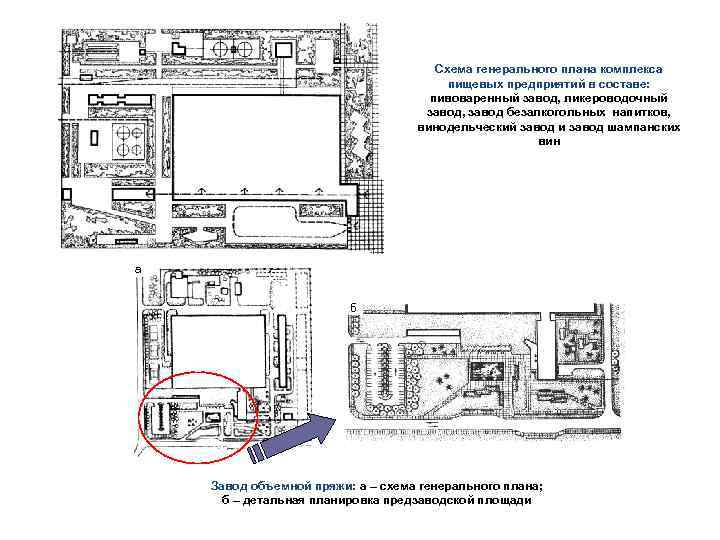

Схема генерального плана комплекса пищевых предприятий в составе: пивоваренный завод, ликероводочный завод, завод безалкогольных напитков, винодельческий завод и завод шампанских вин а б Завод объемной пряжи: а – схема генерального плана; б – детальная планировка предзаводской площади

Схема генплана предприятия точного машиностроения (справа); слева – открытая автостоянка на предзаводской площади Предприятие приборостроения. Схема генерального плана: 1 – центральная проходная, 2 – автостоянки для легковых автомобилей, 3 – заводоуправление, 4 – цех первичной обработки, 5 – цех заготовки, 6 – цех материально-технического снабжения, 7 - автостоянки для грузовых автомобилей, 8 – проходная, 9 – автовесы, 10 – вентиляционная установка, 11 – тепловой пункт, 12 – трансформаторная, 13 – компрессорная, 14 – насосная, 15 – резервуар воды, 16 – склад готовой продукции, 17 – склад сырья, 18 – сборочный цех, 19 – пуско-наладочный цех, 20 – вычислительный центр, 21 – конструкторское бюро, 22 – остановка общественного транспорта
