Лекция VІ Селитебные территории Системы объектов обслуживания и

Лекция VІ. Селитебные территории. Системы объектов обслуживания и общественные центры

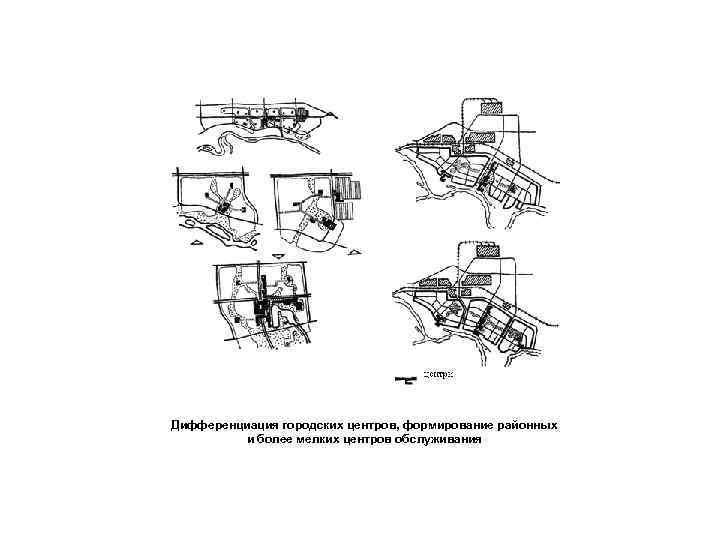

СТРУКТУРНО-ЛОГИЧЕСКАЯ СХЕМА ТЕМЫ СЕЛИТЕБНЫЕ ТЕРРИТОРИИ. СИСТЕМЫ ОБЪЕКТОВ ОБСЛУЖИВАНИЯ И ОБЩЕСТВЕННЫЕ ЦЕНТРЫ ОРГАНИЗАЦИЯ ОБЩЕСТВЕННОГО ОБСЛУЖИВАНИЯ ПЛАНИРОВОЧНАЯ ОРГАНИЗАЦИЯ СЕЛИТЕБНЫХ ТЕРРИТОРИЙ УЧРЕЖДЕНИЯ И ПРЕДПРИЯТИЯ ОБСЛУЖИВАНИЯ ЖИЛОЙ КВАРТАЛ, ЖИЛОЙ РАЙОН, СЕЛИТЕБНЫЙ РАЙОН СТРУКТУРА ЖИЛЫХ ОБРАЗОВАНИЙ РАЗНЫЕ СИСТЕМЫ ГОРОДСКОГО ДВИЖЕНИЯ ЗАСТРОЙКА НОВЫХ ЖИЛЫХ РАЙОНОВ АРХИТЕКТУРНО -ПРОСТРАНСТВЕННАЯ КОМПОЗИЦИЯ ЗАСТРОЙКИ ФОРМИРОВАНИЕ УСАДЕБНОЙЇ ЗАСТРОЙКИ УЧРЕЖДЕНИЯ ОХРОНЫ ЗДОРОВЬЯ, ПРЕДПРИЯТИЯ СОЦИАЛЬНОГО УЧРЕЖДЕНИЯ УЧЕБНООБЕСПЕЧЕНИЯ, ТОРГОВЛИ, КУЛЬТУРЫ, ВОСПИТАСПОРТИВНЫЕ, ОБЩЕСТВЕННОГО ИСКУССТВА, ТЕЛЬНЫЕ ФИЗКУЛЬТУРНОПИТАНИЯ И УЧРЕЖДЕНИЯ КУЛЬТОВЫЕ ОЗДОРОВИТЕЛЬНЫЕ БЫТОВОГО СООРУЖЕНИЯ И МАССОВОГО ОБСЛУЖИВАНИЯ ОТДЫХА И ТУРИЗМА ОРГАНИЗАЦИЯ ЗАСТРОЙКИ НА ПОДРАБАТЫВАЕМЫ Х ТЕРРИТОРИЯХ РЕКОНСТРУКЦИЯ ЖИЛЫХ КВАРТАЛОВ ФОРМИРОВАНИЕ ОБЩЕГОРОДСКИХ ЦЕНТРОВ ДИФФЕРЕНЦИАЦИЯ ГОРОДСКИХ ЦЕНТРОВ, ФОРМИРОВАНИЕ РАЙОННЫХ И МЕСТНЫХ ЦЕНТРОВ ОБСЛУЖИВАНИЯ

Структурная организация селитебной территории: 1 – границы жилого массива, 2 - границы жилого района, 3 – центр обслуживания массива, 4 – центр жилого района, 5 – центр местного значения, 6 – территория жилой застройки, 7 - производственная территория, 8 – озелененная территория, 9 – магистральные и жилые улицы Жилой квартал (комплекс)

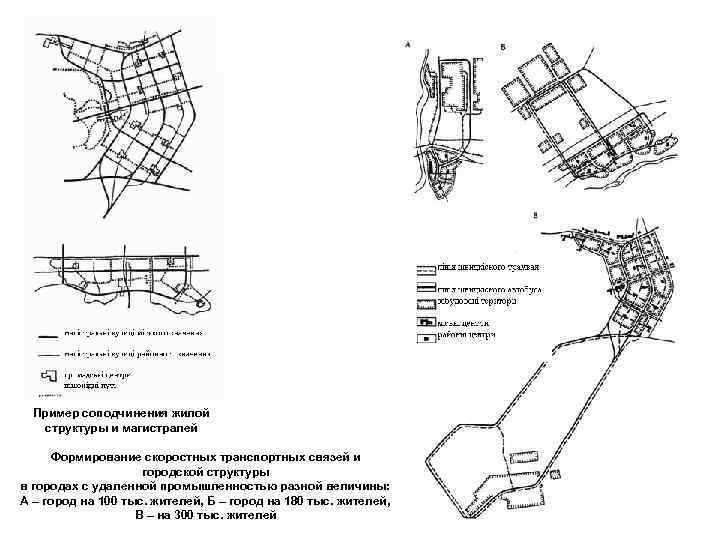

Пример соподчинения жилой структуры и магистралей Формирование скоростных транспортных связей и городской структуры в городах с удаленной промышленностью разной величины: А – город на 100 тыс. жителей, Б – город на 180 тыс. жителей, В – на 300 тыс. жителей

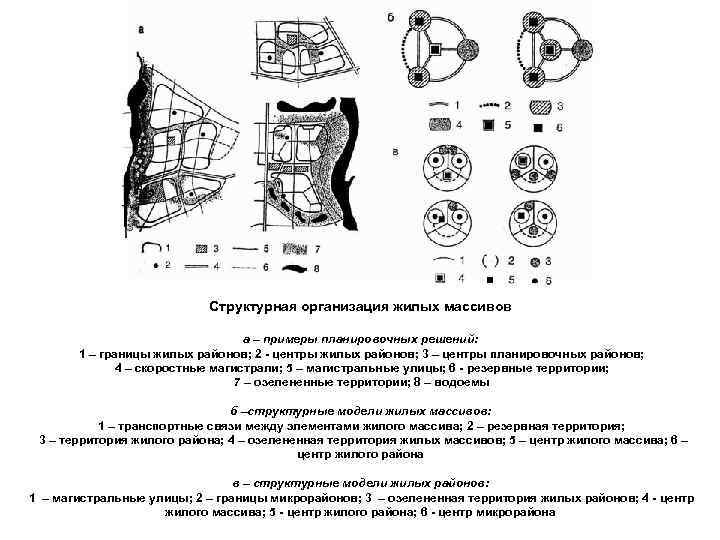

Структурная организация жилых массивов а – примеры планировочных решений: 1 – границы жилых районов; 2 - центры жилых районов; 3 – центры планировочных районов; 4 – скоростные магистрали; 5 – магистральные улицы; 6 - резервные территории; 7 – озелененные территории; 8 – водоемы б –структурные модели жилых массивов: 1 – транспортные связи между элементами жилого массива; 2 – резервная территория; 3 – территория жилого района; 4 – озелененная территория жилых массивов; 5 – центр жилого массива; 6 – центр жилого района в – структурные модели жилых районов: 1 – магистральные улицы; 2 – границы микрорайонов; 3 – озелененная территория жилых районов; 4 - центр жилого массива; 5 - центр жилого района; 6 - центр микрорайона

А Б Архитектурно-пространственная композиция современного микрорайона: А – на участке, свободном от застройки; Б – на участке комплексной реконструкции жилой территории

Приклад архітектурно-просторової композиції – житловий комплекс

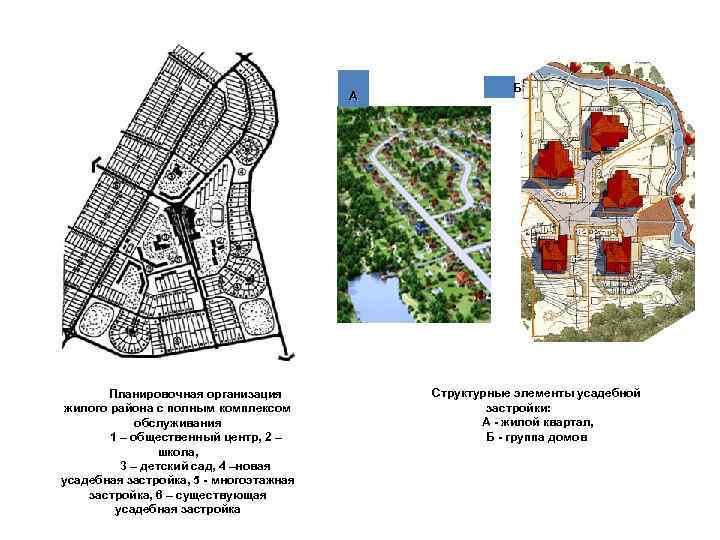

А Планировочная организация жилого района с полным комплексом обслуживания 1 – общественный центр, 2 – школа, 3 – детский сад, 4 –новая усадебная застройка, 5 - многоэтажная застройка, 6 – существующая усадебная застройка Б Структурные элементы усадебной застройки: А - жилой квартал, Б - группа домов

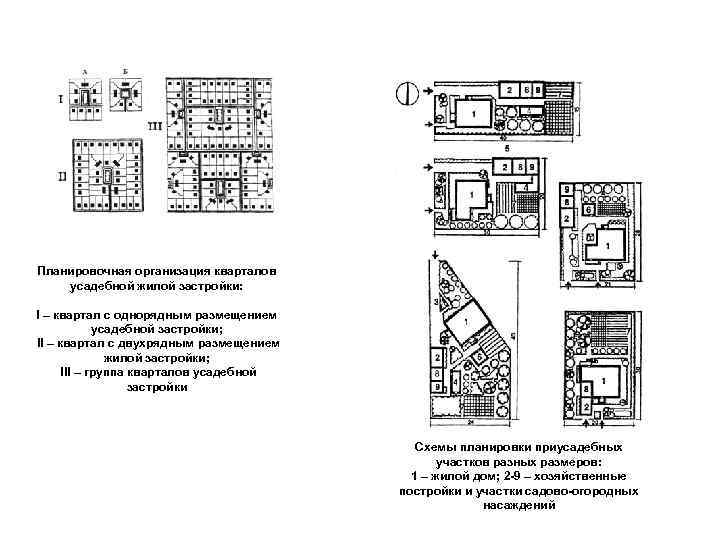

Планировочная организация кварталов усадебной жилой застройки: I – квартал с однорядным размещением усадебной застройки; II – квартал с двухрядным размещением жилой застройки; III – группа кварталов усадебной застройки Схемы планировки приусадебных участков разных размеров: 1 – жилой дом; 2 -9 – хозяйственные постройки и участки садово-огородных насаждений

Структурные элементы усадебной застройки • Жилые кварталы, группы домов

Благоустройство дворового пространства коттеджа

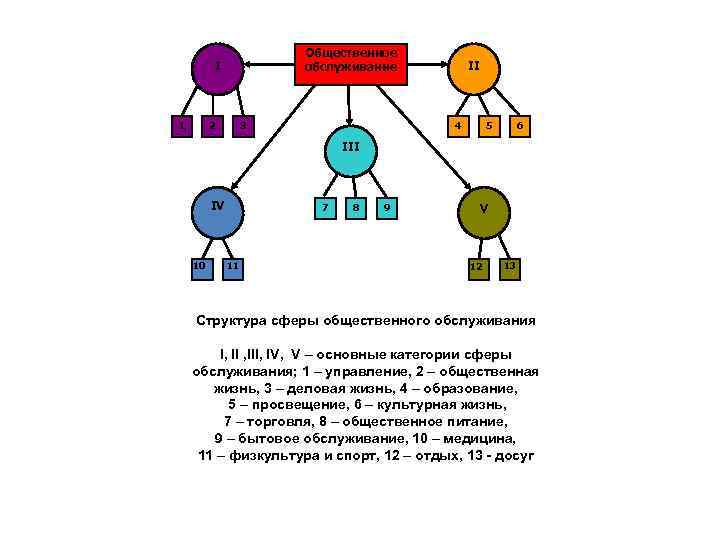

Общественное обслуживание I 1 2 II 4 3 5 6 III IV 10 7 11 8 9 V 12 13 Структура сферы общественного обслуживания I, III, IV, V – основные категории сферы обслуживания; 1 – управление, 2 – общественная жизнь, 3 – деловая жизнь, 4 – образование, 5 – просвещение, 6 – культурная жизнь, 7 – торговля, 8 – общественное питание, 9 – бытовое обслуживание, 10 – медицина, 11 – физкультура и спорт, 12 – отдых, 13 - досуг

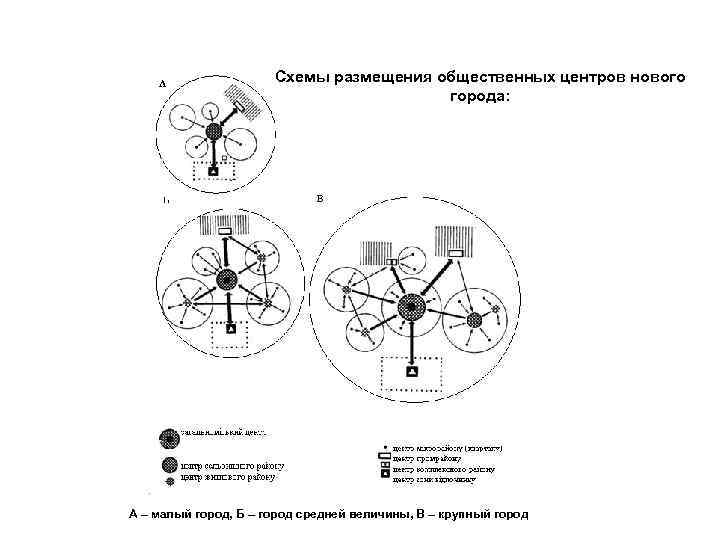

Схемы размещения общественных центров нового города: А – малый город, Б – город средней величины, В – крупный город

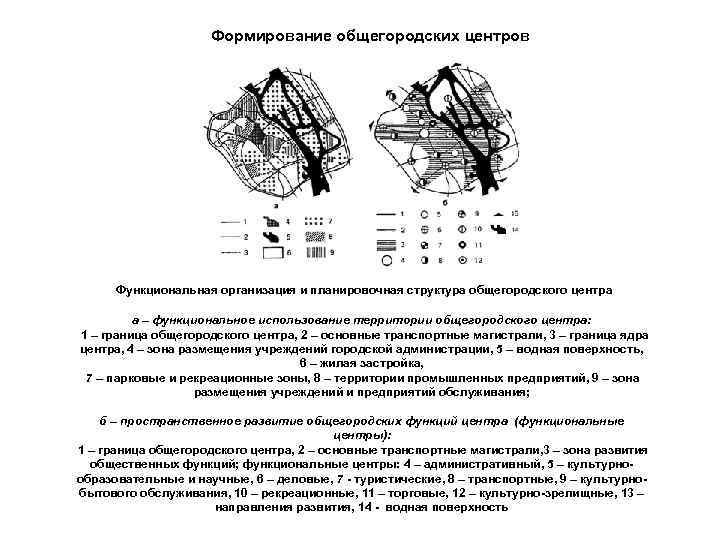

Формирование общегородских центров Функциональная организация и планировочная структура общегородского центра а – функциональное использование территории общегородского центра: 1 – граница общегородского центра, 2 – основные транспортные магистрали, 3 – граница ядра центра, 4 – зона размещения учреждений городской администрации, 5 – водная поверхность, 6 – жилая застройка, 7 – парковые и рекреационные зоны, 8 – территории промышленных предприятий, 9 – зона размещения учреждений и предприятий обслуживания; б – пространственное развитие общегородских функций центра (функциональные центры): 1 – граница общегородского центра, 2 – основные транспортные магистрали, 3 – зона развития общественных функций; функциональные центры: 4 – административный, 5 – культурнообразовательные и научные, 6 – деловые, 7 - туристические, 8 – транспортные, 9 – культурнобытового обслуживания, 10 – рекреационные, 11 – торговые, 12 – культурно-зрелищные, 13 – направления развития, 14 - водная поверхность
