Лекция в Высшей школе менеджмента СПГУ 23. 10. 2008 Построение виртуальной организации на основе Лекция в Высшей школе менеджмента СПГУ 23. 10. 2008 Построение виртуальной организации на основе сервис -ориентированной архитектуры и технологий IBM Александр Сорокин, менеджер университетских программам IBM в России и СНГ телефон: +7 495 -258 -6484 e-mail: [email protected] ibm. com © 2008 IBM Corporation

Виртуализация. Определение виртуальной организации (ВО). Университетские программы IBM для России и СНГ Виртуализация. Определение виртуальной организации (ВО). Университетские программы IBM для России и СНГ

Неудачи начального этапа. Крах доткомов. Университетские программы IBM для России и СНГ Неудачи начального этапа. Крах доткомов. Университетские программы IBM для России и СНГ

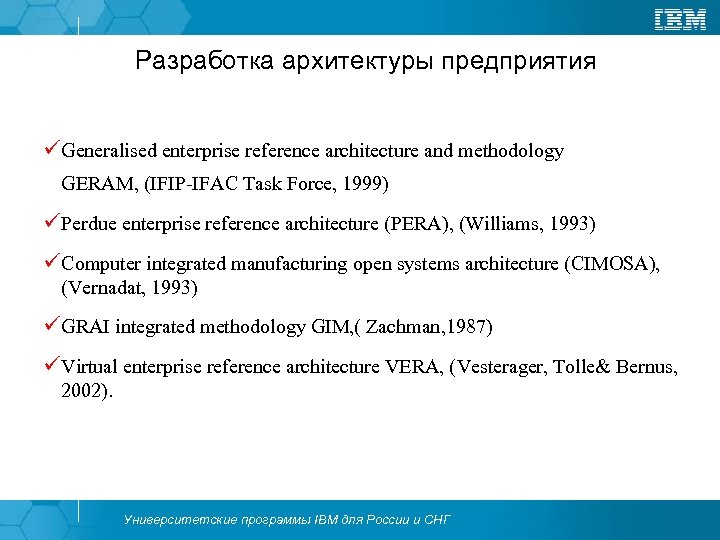

Разработка архитектуры предприятия üGeneralised enterprise reference architecture and methodology GERAM, (IFIP-IFAC Task Force, 1999) Разработка архитектуры предприятия üGeneralised enterprise reference architecture and methodology GERAM, (IFIP-IFAC Task Force, 1999) üPerdue enterprise reference architecture (PERA), (Williams, 1993) üComputer integrated manufacturing open systems architecture (CIMOSA), (Vernadat, 1993) üGRAI integrated methodology GIM, ( Zachman, 1987) üVirtual enterprise reference architecture VERA, (Vesterager, Tolle& Bernus, 2002). Университетские программы IBM для России и СНГ

Базовые компоненты GERAM § GERA, обобщенная рекомендуемая архитектура предприятия, идентифицирующая принципы интеграции предприятия, § Базовые компоненты GERAM § GERA, обобщенная рекомендуемая архитектура предприятия, идентифицирующая принципы интеграции предприятия, § EEM, методология инжиниринга, описывающая процедуры инжиниринга, принятые на предприятии, § EMLs, языки моделирования предприятия, обеспечивающие модельное представление ролей, процессов и технологий, § PEMs, частные модели предприятия, представляющие повторно используемые модели и конструкции ролей, процессов и технологий, § GEMCs, общие принципы моделирования предприятия, включающие теории и определения, раскрывающие смысл модельных представлений, § EETs, средства инжиниринга, используемые на предприятии, § EMOs, внедряемые модули, содержащие навыки исполнителей, операционные задачи и технологии, § EMs, модели поддержки процессов проектирования, анализа и реализации, § EOS, операционная система предприятия, обеспечивающая исполнение операций на конкретном предприятии. Университетские программы IBM для России и СНГ

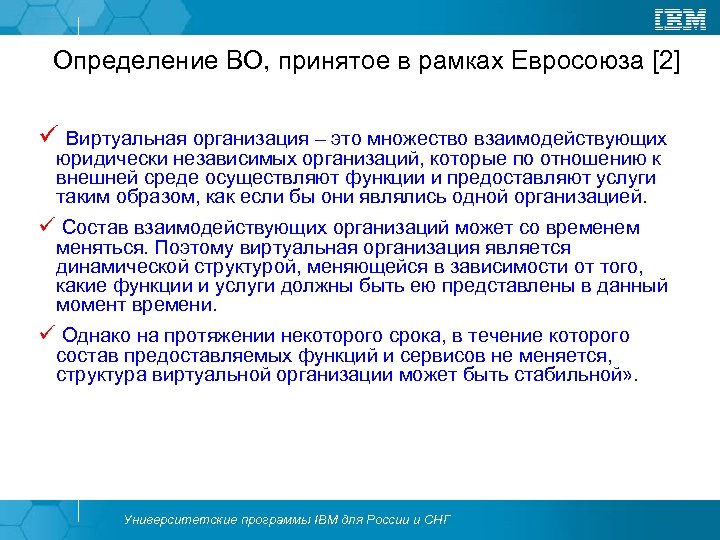

Определение ВО, принятое в рамках Евросоюза [2] ü Виртуальная организация – это множество взаимодействующих Определение ВО, принятое в рамках Евросоюза [2] ü Виртуальная организация – это множество взаимодействующих юридически независимых организаций, которые по отношению к внешней среде осуществляют функции и предоставляют услуги таким образом, как если бы они являлись одной организацией. ü Состав взаимодействующих организаций может со временем меняться. Поэтому виртуальная организация является динамической структурой, меняющейся в зависимости от того, какие функции и услуги должны быть ею представлены в данный момент времени. ü Однако на протяжении некоторого срока, в течение которого состав предоставляемых функций и сервисов не меняется, структура виртуальной организации может быть стабильной» . Университетские программы IBM для России и СНГ

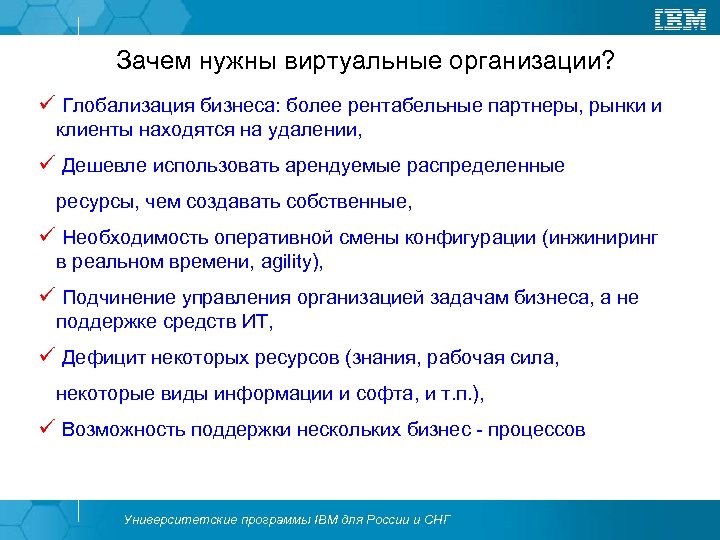

Зачем нужны виртуальные организации? ü Глобализация бизнеса: более рентабельные партнеры, рынки и клиенты находятся Зачем нужны виртуальные организации? ü Глобализация бизнеса: более рентабельные партнеры, рынки и клиенты находятся на удалении, ü Дешевле использовать арендуемые распределенные ресурсы, чем создавать собственные, ü Необходимость оперативной смены конфигурации (инжиниринг в реальном времени, agility), ü Подчинение управления организацией задачам бизнеса, а не поддержке средств ИТ, ü Дефицит некоторых ресурсов (знания, рабочая сила, некоторые виды информации и софта, и т. п. ), ü Возможность поддержки нескольких бизнес - процессов Университетские программы IBM для России и СНГ

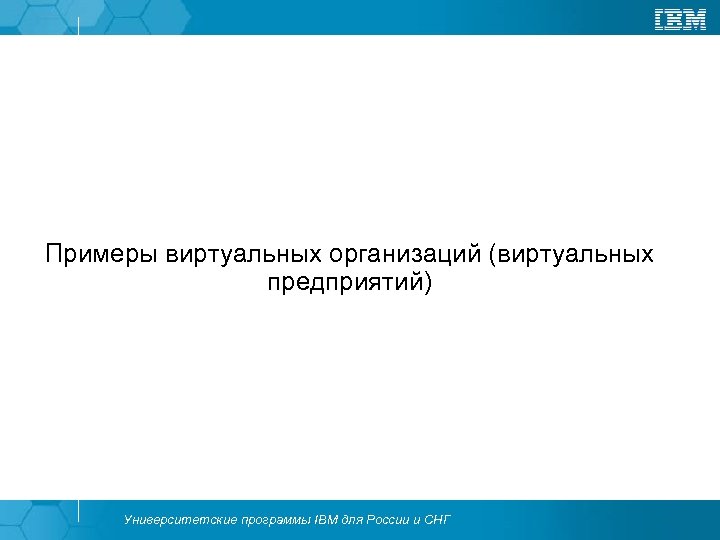

Примеры виртуальных организаций (виртуальных предприятий) Университетские программы IBM для России и СНГ Примеры виртуальных организаций (виртуальных предприятий) Университетские программы IBM для России и СНГ

Виртуальный офис (http: //www. thisisyouroffice. com) ü Переадресация и рассылка факсимильной и электронной почты Виртуальный офис (http: //www. thisisyouroffice. com) ü Переадресация и рассылка факсимильной и электронной почты ü Прием телефонных звонков ü Предоставление комнаты переговоров ü Предоставление информационно – вычислительных ресурсов посредством мобильных средств доступа (web – сайт, удаленная бухгалтерия, справочная информация, биржевые сводки, и т. п. ) ü Поиск кадров и арендуемых площадей, и т. д. Университетские программы IBM для России и СНГ

Виртуальное производство Проект Евросоюза Difac (http: //www. difac. net) – разрабатывается с целю создания Виртуальное производство Проект Евросоюза Difac (http: //www. difac. net) – разрабатывается с целю создания инновационного пространства для взаимодействия в процессе производства. Включает проектирование продукта, создание опытного образца и производство. Трехмерные аватары представляют удаленных пользователей, взаимодействующ их в процессе разработки Университетские программы IBM для России и СНГ

Виртуальный кампус Наньянгского технологического университета (Сингапур) Виртуальный кампус НТУ (http: //www 3. ntu. edu. Виртуальный кампус Наньянгского технологического университета (Сингапур) Виртуальный кампус НТУ (http: //www 3. ntu. edu. sg/home/ASSourin/)п редставляет собой распределенный университет, использующий платформу Blaxxun Contact Communication (www. blaxxun. com) для воспроизведения 3 -х мерной модели реального кампуса университета. Аватары студентов и преподавателей Взаимодействуют в двух режимах: -Поддерживается реальное расписание занятий; -Формирование стохастических групп. -Основное направление занятий – обучение студентов компьютерной графике. Университетские программы IBM для России и СНГ

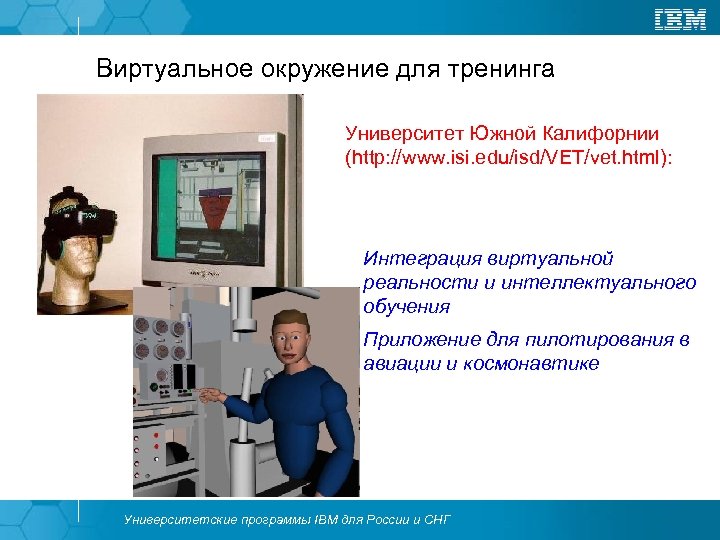

Виртуальное окружение для тренинга Университет Южной Калифорнии (http: //www. isi. edu/isd/VET/vet. html): Интеграция виртуальной Виртуальное окружение для тренинга Университет Южной Калифорнии (http: //www. isi. edu/isd/VET/vet. html): Интеграция виртуальной реальности и интеллектуального обучения Приложение для пилотирования в авиации и космонавтике Университетские программы IBM для России и СНГ

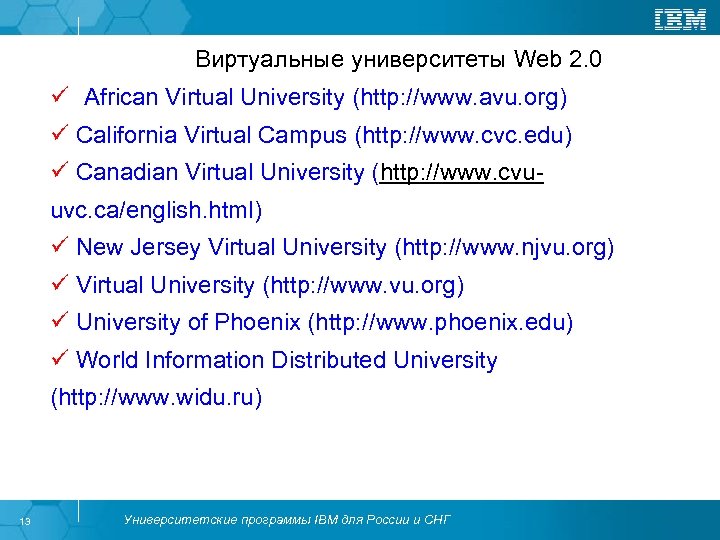

Виртуальные университеты Web 2. 0 ü African Virtual University (http: //www. avu. org) ü Виртуальные университеты Web 2. 0 ü African Virtual University (http: //www. avu. org) ü California Virtual Campus (http: //www. cvc. edu) ü Canadian Virtual University (http: //www. cvuuvc. ca/english. html) ü New Jersey Virtual University (http: //www. njvu. org) ü Virtual University (http: //www. vu. org) ü University of Phoenix (http: //www. phoenix. edu) ü World Information Distributed University (http: //www. widu. ru) 13 Университетские программы IBM для России и СНГ

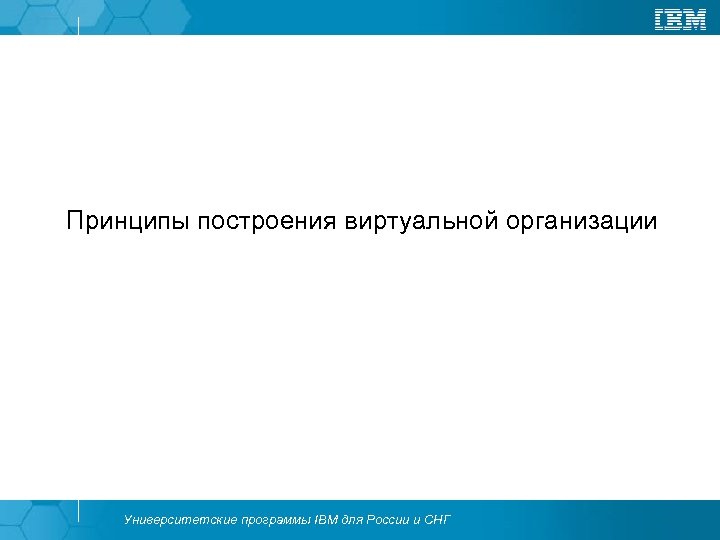

Принципы построения виртуальной организации Университетские программы IBM для России и СНГ Принципы построения виртуальной организации Университетские программы IBM для России и СНГ

Университетские программы IBM для России и СНГ Университетские программы IBM для России и СНГ

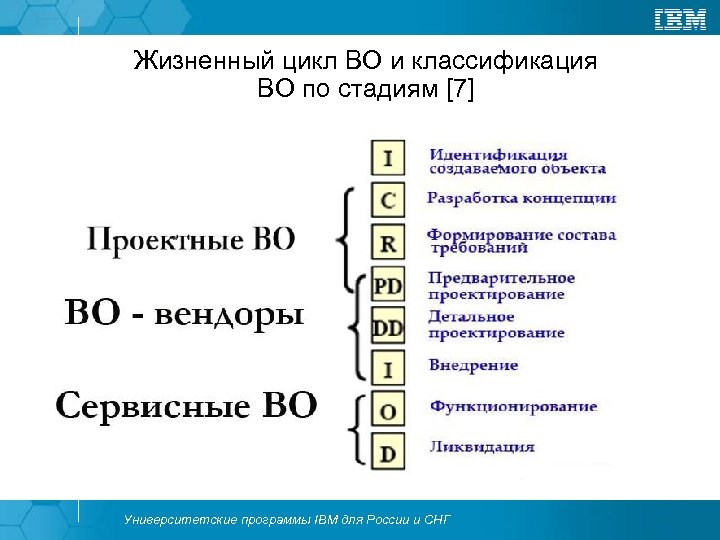

Жизненный цикл ВО и классификация ВО по стадиям [7] Университетские программы IBM для России Жизненный цикл ВО и классификация ВО по стадиям [7] Университетские программы IBM для России и СНГ

Некоторые задачи, решаемые на отдельных этапах ЖЦ ВО Идентификация: ü Определение бизнес – процесса Некоторые задачи, решаемые на отдельных этапах ЖЦ ВО Идентификация: ü Определение бизнес – процесса и требований к безопасности и качеству обслуживания; ü Выбор сервис – провайдеров, отвечающих этим требованиям ( включая сертификат доверия); ü Переговоры с сервис – провайдерами о требованиях к безопасности и качеству обслуживания, включая критерии идентификации конфликта и степень ответственности; ü Уточнение степени индивидуальной ответственности. Формирование: ü Распространение политики безопасности на всех участников ü Приведение в соответствие используемых механизмов и технологий ü Обеспечение федеративной безопасности начального этапа ВО ü Мониторинг сервисов. Функционирование и развитие: ü Мониторинг и повышение эффективности общих бизнес –процессов; ü Динамически изменять ролевые функции и политики ü Отслеживать нарушения условий контракта, политики безопасности; ü Динамическая переоценка степени доверия и политики безопасности ü Реинжиниринг в режиме реального времени Ликвидация: ü Расторжение федерации ü Отзыв жетонов безопасности ü Ликвидация общей политики безопасности ü Сохранение истории Университетские программы IBM для России и СНГ

Сопряжение жизненных циклов Университетские программы IBM для России и СНГ Сопряжение жизненных циклов Университетские программы IBM для России и СНГ

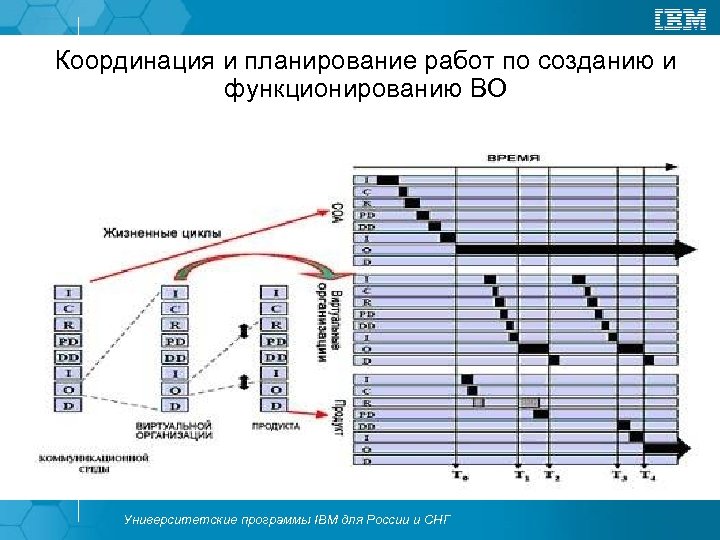

Координация и планирование работ по созданию и функционированию ВО Университетские программы IBM для России Координация и планирование работ по созданию и функционированию ВО Университетские программы IBM для России и СНГ

Почему следует использовать СОА для создания и управления ВО? Потому, что СОА обеспечивает решение Почему следует использовать СОА для создания и управления ВО? Потому, что СОА обеспечивает решение этих и других задач создания и функционирования ВО Университетские программы IBM для России и СНГ

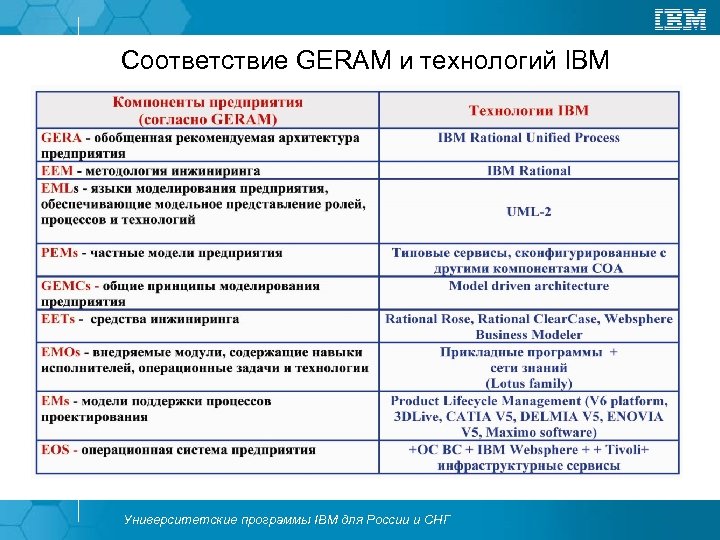

Соответствие GERAM и технологий IBM Университетские программы IBM для России и СНГ Соответствие GERAM и технологий IBM Университетские программы IBM для России и СНГ

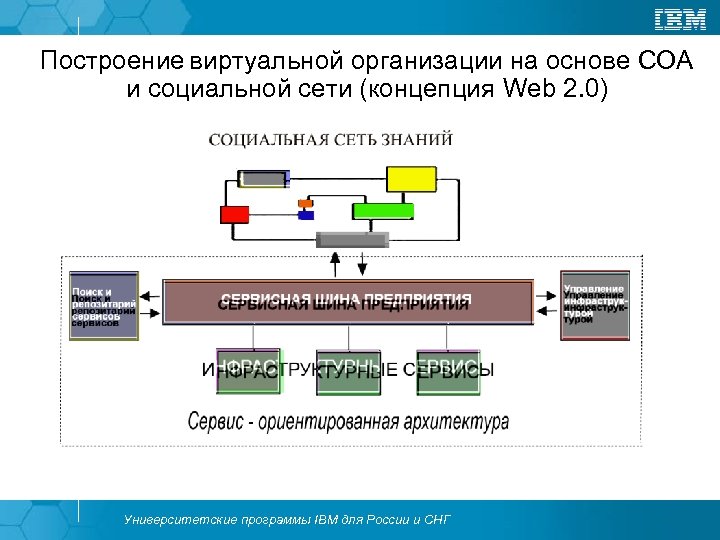

Построение виртуальной организации на основе СОА и социальной сети (концепция Web 2. 0) Университетские Построение виртуальной организации на основе СОА и социальной сети (концепция Web 2. 0) Университетские программы IBM для России и СНГ

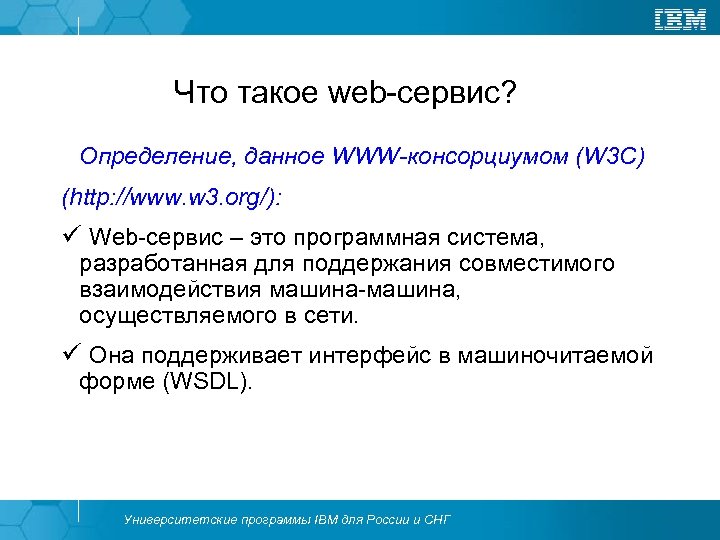

Что такое web-сервис? Определение, данное WWW-консорциумом (W 3 С) (http: //www. w 3. org/): Что такое web-сервис? Определение, данное WWW-консорциумом (W 3 С) (http: //www. w 3. org/): ü Web-сервис – это программная система, разработанная для поддержания совместимого взаимодействия машина-машина, осуществляемого в сети. ü Она поддерживает интерфейс в машиночитаемой форме (WSDL). Университетские программы IBM для России и СНГ

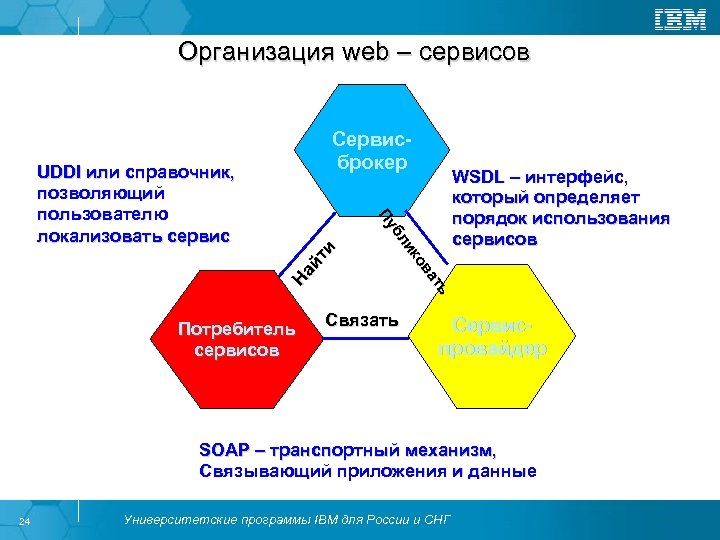

Организация web – сервисов На йт и Потребитель сервисов ь ь ат а ов Организация web – сервисов На йт и Потребитель сервисов ь ь ат а ов ов ик ик бл бл Пу Пу UDDI или справочник, позволяющий пользователю локализовать сервис Сервисброкер Связать WSDL – интерфейс, который определяет порядок использования сервисов Сервиспровайдер SOAP – транспортный механизм, Связывающий приложения и данные 24 Университетские программы IBM для России и СНГ

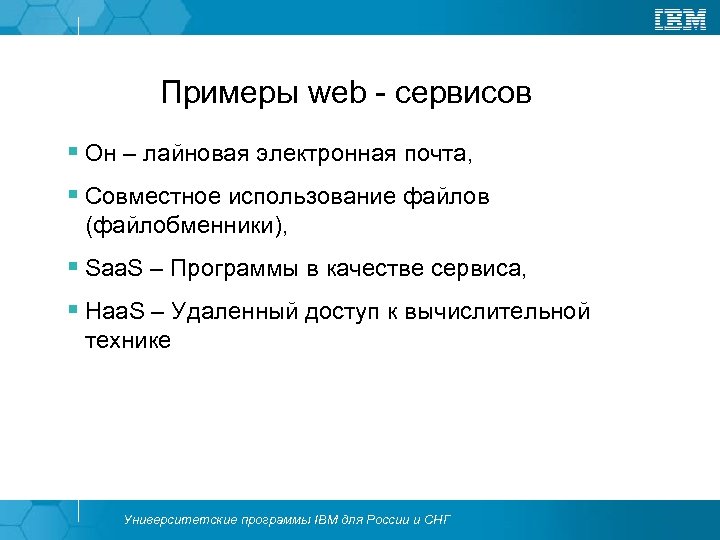

Примеры web - сервисов § Он – лайновая электронная почта, § Совместное использование файлов Примеры web - сервисов § Он – лайновая электронная почта, § Совместное использование файлов (файлобменники), § Saa. S – Программы в качестве сервиса, § Haa. S – Удаленный доступ к вычислительной технике Университетские программы IBM для России и СНГ

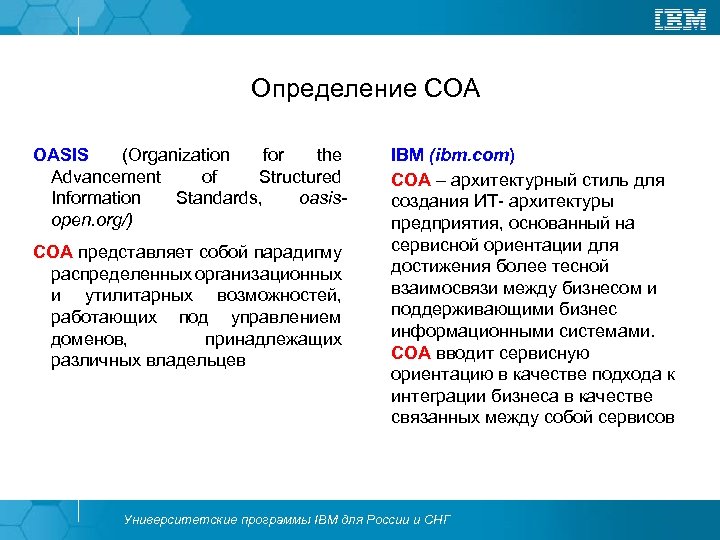

Определение СОА OASIS (Organization for the Advancement of Structured Information Standards, oasisopen. org/) СОА Определение СОА OASIS (Organization for the Advancement of Structured Information Standards, oasisopen. org/) СОА представляет собой парадигму распределенных организационных и утилитарных возможностей, работающих под управлением доменов, принадлежащих различных владельцев IBM (ibm. com) COA – архитектурный стиль для создания ИТ- архитектуры предприятия, основанный на сервисной ориентации для достижения более тесной взаимосвязи между бизнесом и поддерживающими бизнес информационными системами. СОА вводит сервисную ориентацию в качестве подхода к интеграции бизнеса в качестве связанных между собой сервисов Университетские программы IBM для России и СНГ

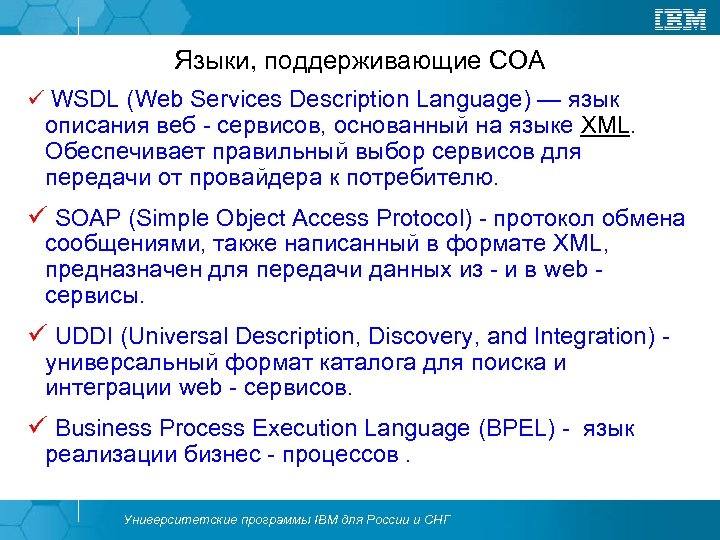

Языки, поддерживающие СОА ü WSDL (Web Services Description Language) — язык описания веб - Языки, поддерживающие СОА ü WSDL (Web Services Description Language) — язык описания веб - сервисов, основанный на языке XML. Обеспечивает правильный выбор сервисов для передачи от провайдера к потребителю. ü SOAP (Simple Object Access Protocol) - протокол обмена сообщениями, также написанный в формате XML, предназначен для передачи данных из - и в web сервисы. ü UDDI (Universal Description, Discovery, and Integration) универсальный формат каталога для поиска и интеграции web - сервисов. ü Business Process Execution Language (BPEL) - язык реализации бизнес - процессов. Университетские программы IBM для России и СНГ

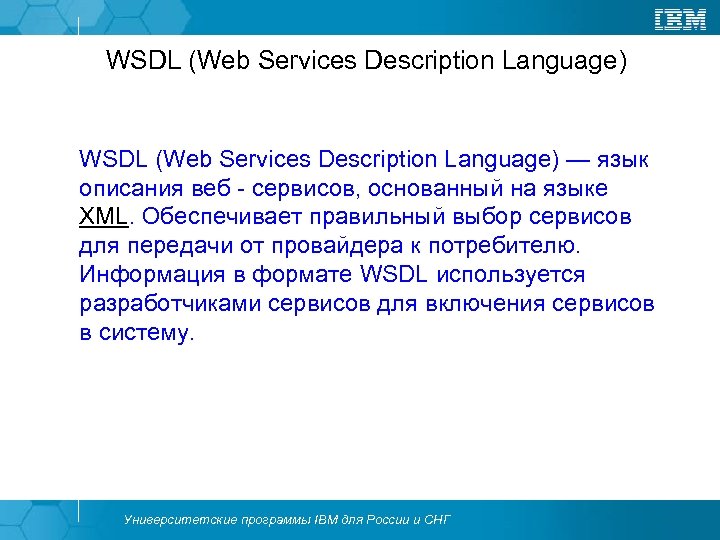

WSDL (Web Services Description Language) — язык описания веб - сервисов, основанный на языке WSDL (Web Services Description Language) — язык описания веб - сервисов, основанный на языке XML. Обеспечивает правильный выбор сервисов для передачи от провайдера к потребителю. Информация в формате WSDL используется разработчиками сервисов для включения сервисов в систему. Университетские программы IBM для России и СНГ

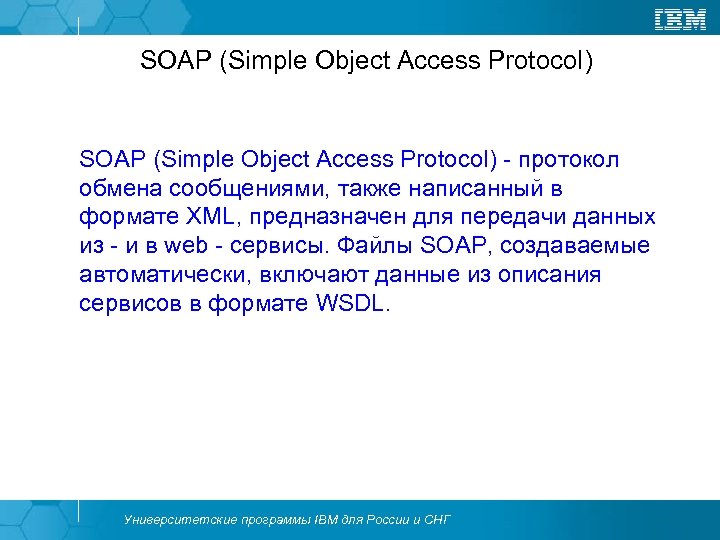

SOAP (Simple Object Access Protocol) - протокол обмена сообщениями, также написанный в формате XML, SOAP (Simple Object Access Protocol) - протокол обмена сообщениями, также написанный в формате XML, предназначен для передачи данных из - и в web - сервисы. Файлы SOAP, создаваемые автоматически, включают данные из описания сервисов в формате WSDL. Университетские программы IBM для России и СНГ

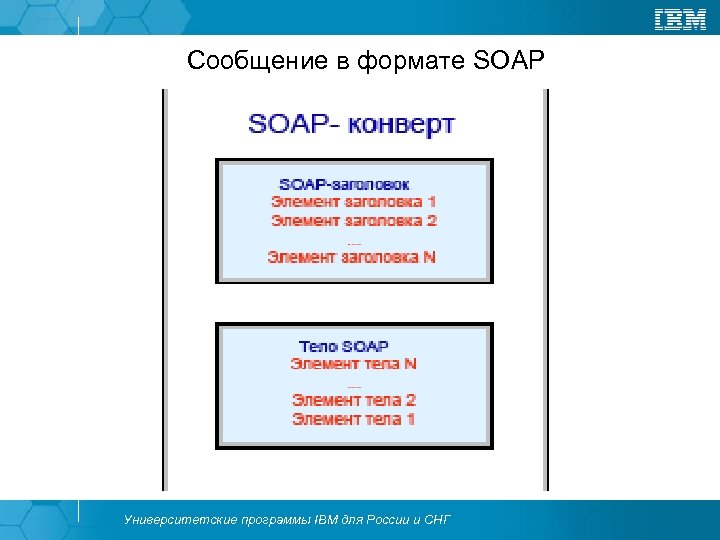

Сообщение в формате SOAP Университетские программы IBM для России и СНГ Сообщение в формате SOAP Университетские программы IBM для России и СНГ

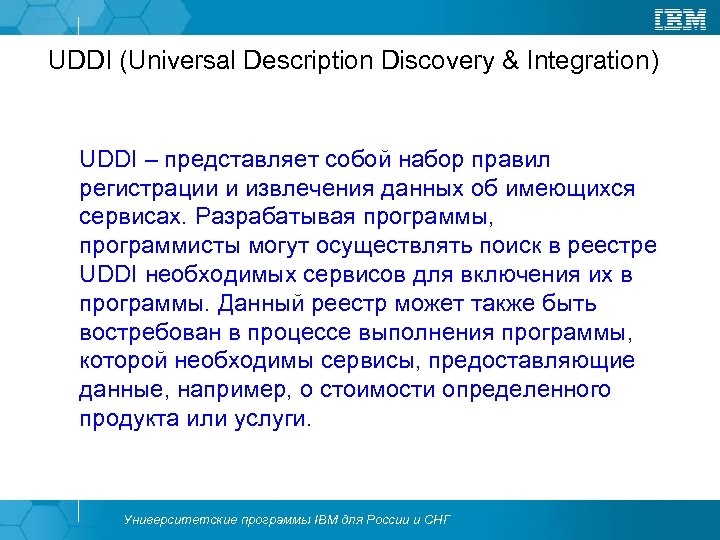

UDDI (Universal Description Discovery & Integration) UDDI – представляет собой набор правил регистрации и UDDI (Universal Description Discovery & Integration) UDDI – представляет собой набор правил регистрации и извлечения данных об имеющихся сервисах. Разрабатывая программы, программисты могут осуществлять поиск в реестре UDDI необходимых сервисов для включения их в программы. Данный реестр может также быть востребован в процессе выполнения программы, которой необходимы сервисы, предоставляющие данные, например, о стоимости определенного продукта или услуги. Университетские программы IBM для России и СНГ

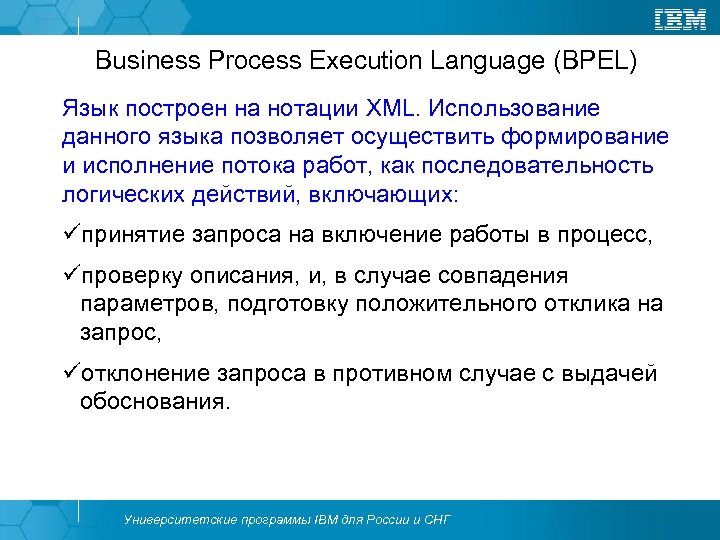

Business Process Execution Language (BPEL) Язык построен на нотации XML. Использование данного языка позволяет Business Process Execution Language (BPEL) Язык построен на нотации XML. Использование данного языка позволяет осуществить формирование и исполнение потока работ, как последовательность логических действий, включающих: üпринятие запроса на включение работы в процесс, üпроверку описания, и, в случае совпадения параметров, подготовку положительного отклика на запрос, üотклонение запроса в противном случае с выдачей обоснования. Университетские программы IBM для России и СНГ

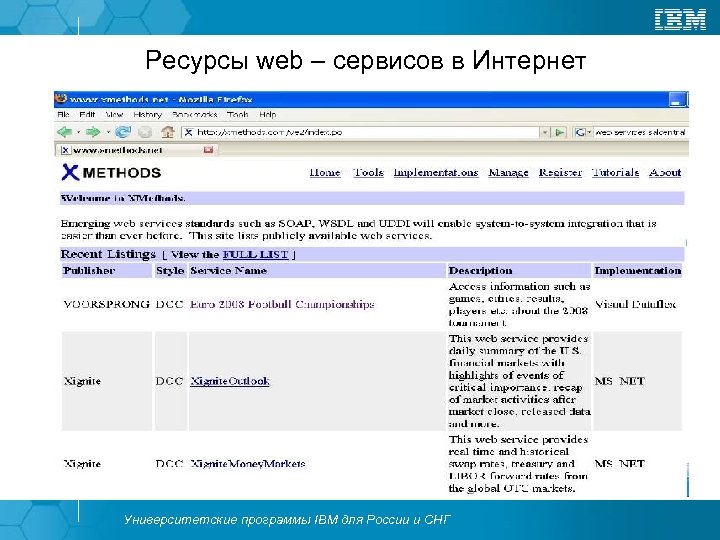

Ресурсы web – сервисов в Интернет Университетские программы IBM для России и СНГ Ресурсы web – сервисов в Интернет Университетские программы IBM для России и СНГ

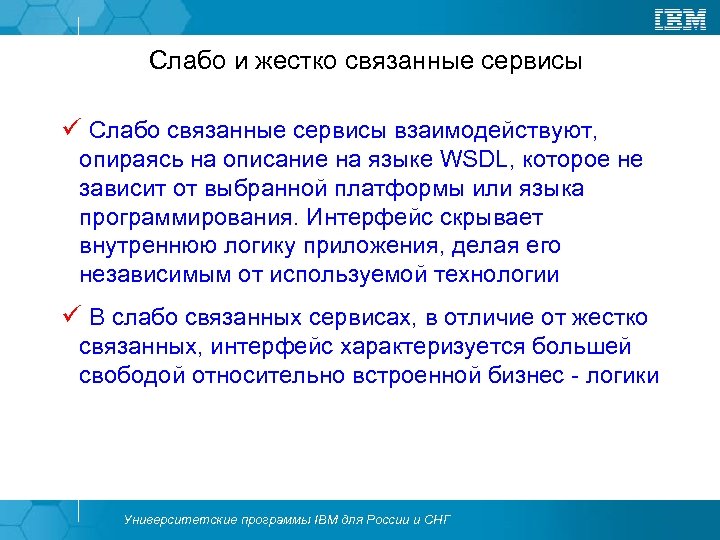

Слабо и жестко связанные сервисы ü Слабо связанные сервисы взаимодействуют, опираясь на описание на Слабо и жестко связанные сервисы ü Слабо связанные сервисы взаимодействуют, опираясь на описание на языке WSDL, которое не зависит от выбранной платформы или языка программирования. Интерфейс скрывает внутреннюю логику приложения, делая его независимым от используемой технологии ü В слабо связанных сервисах, в отличие от жестко связанных, интерфейс характеризуется большей свободой относительно встроенной бизнес - логики Университетские программы IBM для России и СНГ

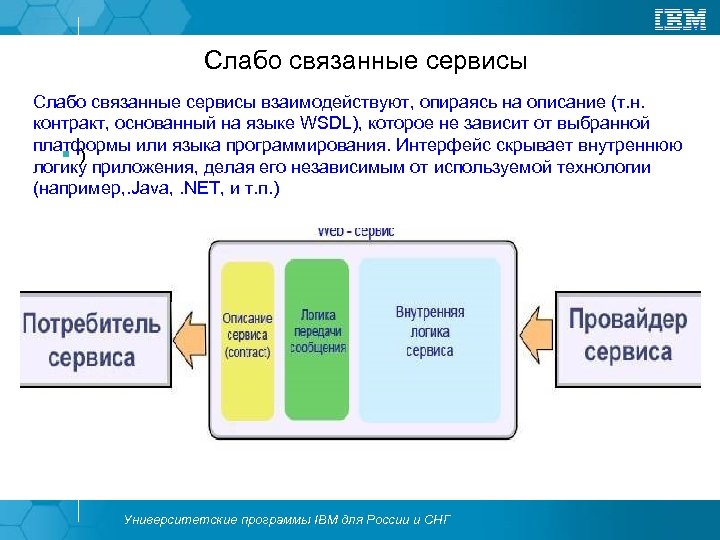

Слабо связанные сервисы взаимодействуют, опираясь на описание (т. н. контракт, основанный на языке WSDL), Слабо связанные сервисы взаимодействуют, опираясь на описание (т. н. контракт, основанный на языке WSDL), которое не зависит от выбранной платформы или языка программирования. Интерфейс скрывает внутреннюю § ) логику приложения, делая его независимым от используемой технологии (например, . Java, . NET, и т. п. ) Университетские программы IBM для России и СНГ

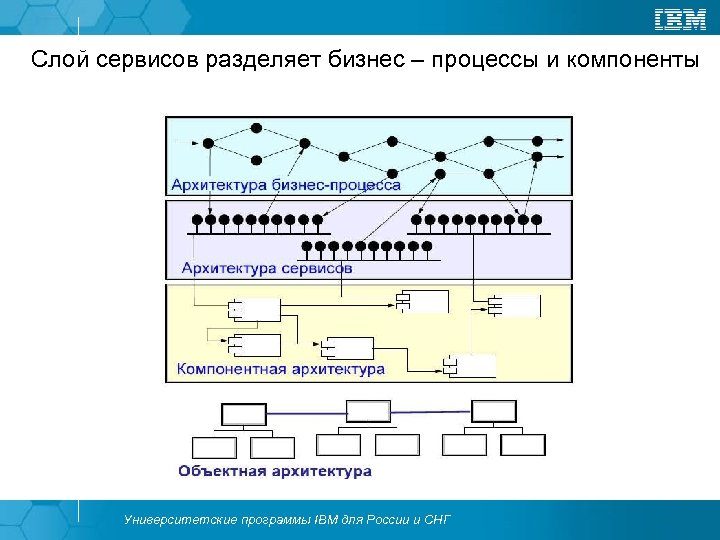

Слой сервисов разделяет бизнес – процессы и компоненты Университетские программы IBM для России и Слой сервисов разделяет бизнес – процессы и компоненты Университетские программы IBM для России и СНГ

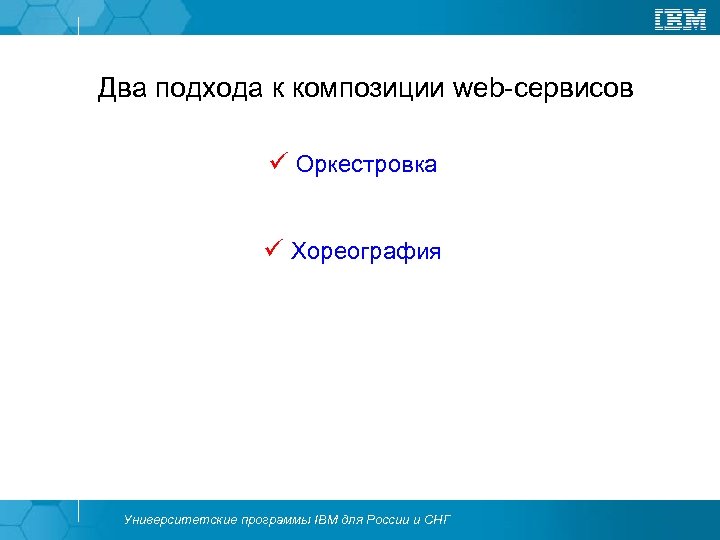

Два подхода к композиции web-сервисов ü Оркестровка ü Хореография Университетские программы IBM для России Два подхода к композиции web-сервисов ü Оркестровка ü Хореография Университетские программы IBM для России и СНГ

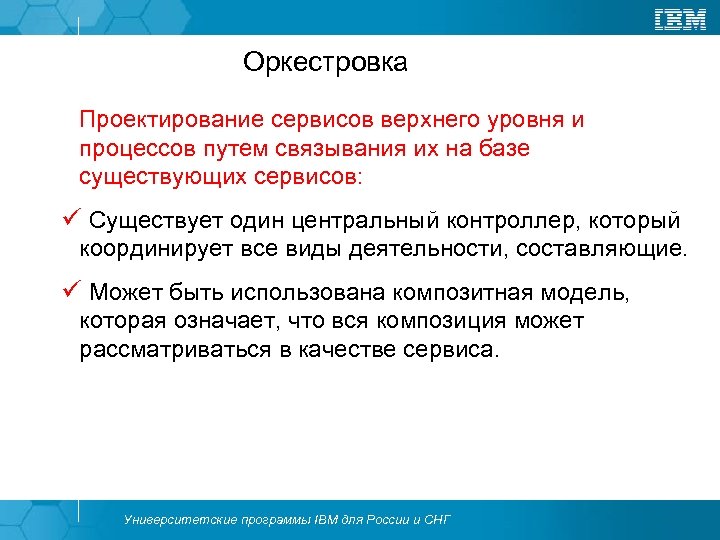

Оркестровка Проектирование сервисов верхнего уровня и процессов путем связывания их на базе существующих сервисов: Оркестровка Проектирование сервисов верхнего уровня и процессов путем связывания их на базе существующих сервисов: ü Существует один центральный контроллер, который координирует все виды деятельности, составляющие. ü Может быть использована композитная модель, которая означает, что вся композиция может рассматриваться в качестве сервиса. Университетские программы IBM для России и СНГ

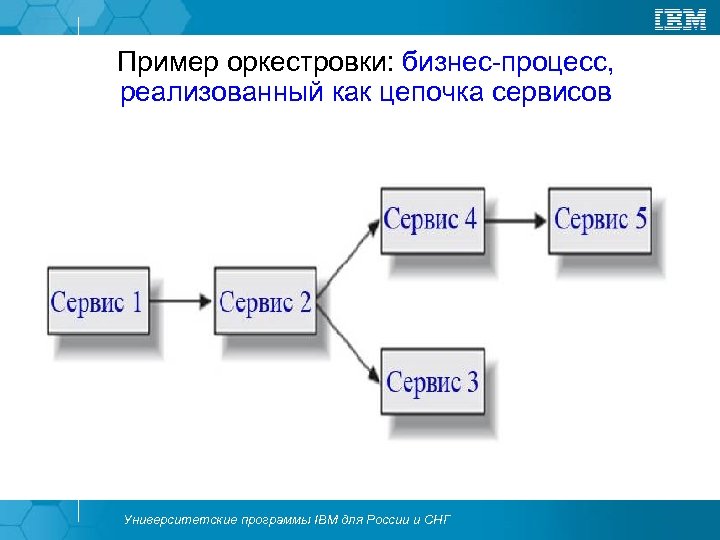

Пример оркестровки: бизнес-процесс, реализованный как цепочка сервисов Университетские программы IBM для России и СНГ Пример оркестровки: бизнес-процесс, реализованный как цепочка сервисов Университетские программы IBM для России и СНГ

Университетские программы IBM для России и СНГ Университетские программы IBM для России и СНГ

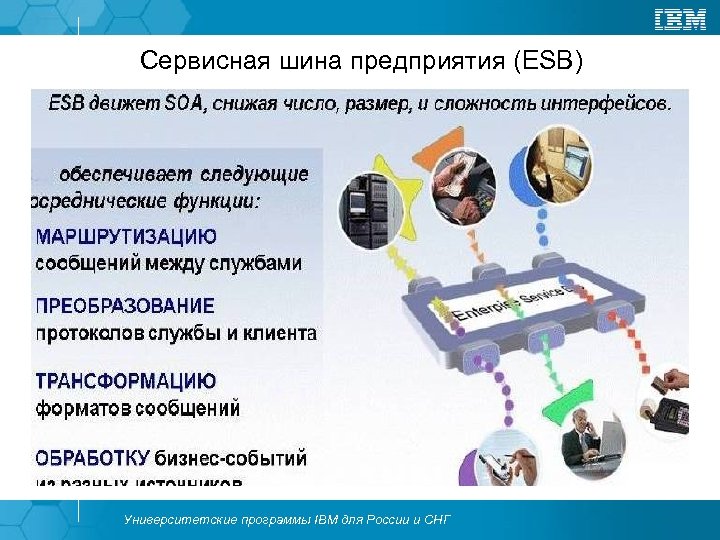

Сервисная шина предприятия (ESB) Университетские программы IBM для России и СНГ Сервисная шина предприятия (ESB) Университетские программы IBM для России и СНГ

Федеративная сервисная шина предприятия позволяет множественным ESB работать совместно, одновременно и прозрачно, обеспечивая предприятию Федеративная сервисная шина предприятия позволяет множественным ESB работать совместно, одновременно и прозрачно, обеспечивая предприятию доступ и управление сервисами в различных доменах, каждый из которых имеет потенциально различные требования к безопасности, качеству, и другим характеристикам. Университетские программы IBM для России и СНГ

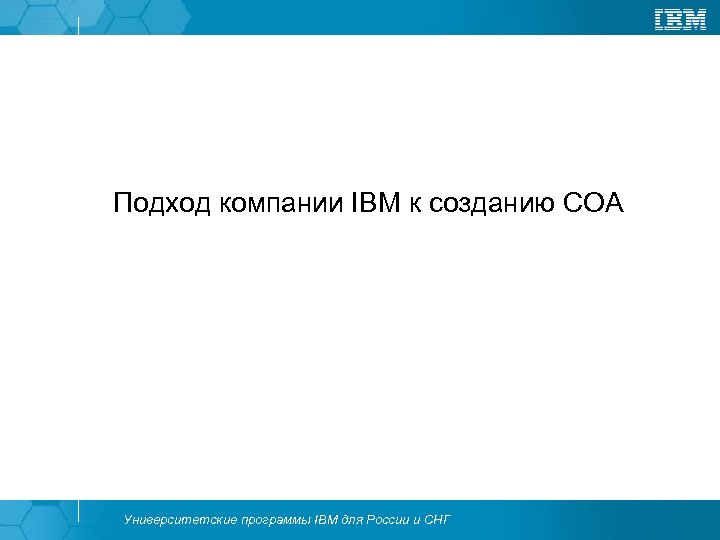

Подход компании IBM к созданию СОА Университетские программы IBM для России и СНГ Подход компании IBM к созданию СОА Университетские программы IBM для России и СНГ

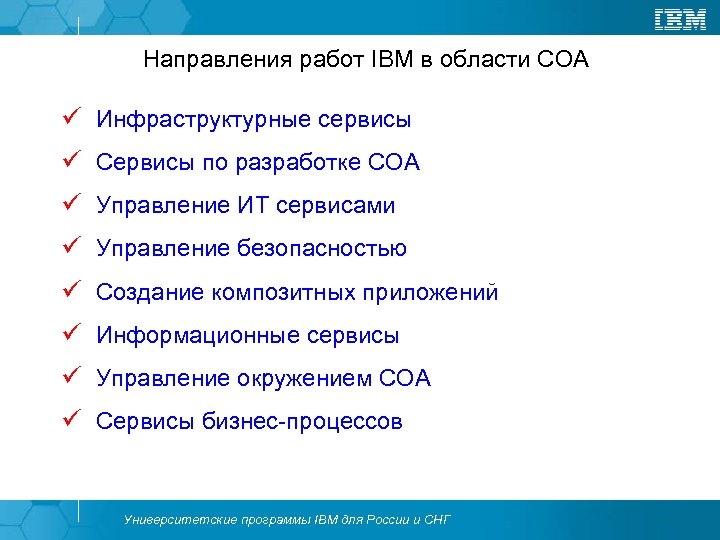

Направления работ IBM в области СОА ü Инфраструктурные сервисы ü Сервисы по разработке СОА Направления работ IBM в области СОА ü Инфраструктурные сервисы ü Сервисы по разработке СОА ü Управление ИТ сервисами ü Управление безопасностью ü Создание композитных приложений ü Информационные сервисы ü Управление окружением СОА ü Сервисы бизнес-процессов Университетские программы IBM для России и СНГ

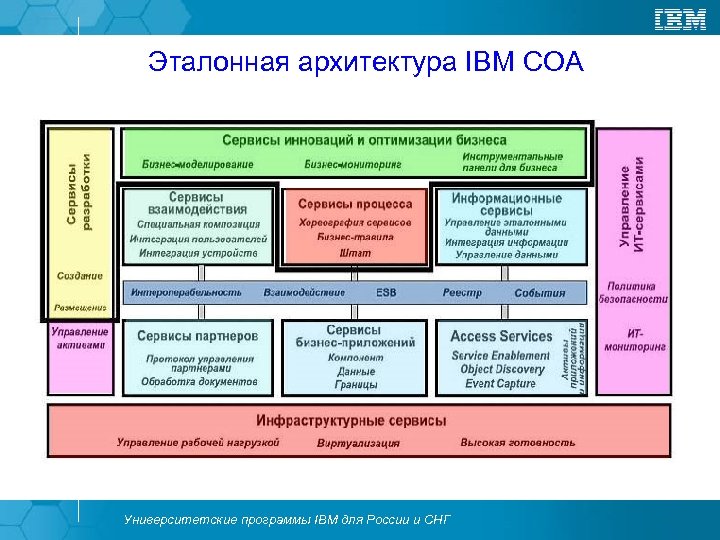

Эталонная архитектура IBM СОА Университетские программы IBM для России и СНГ Эталонная архитектура IBM СОА Университетские программы IBM для России и СНГ

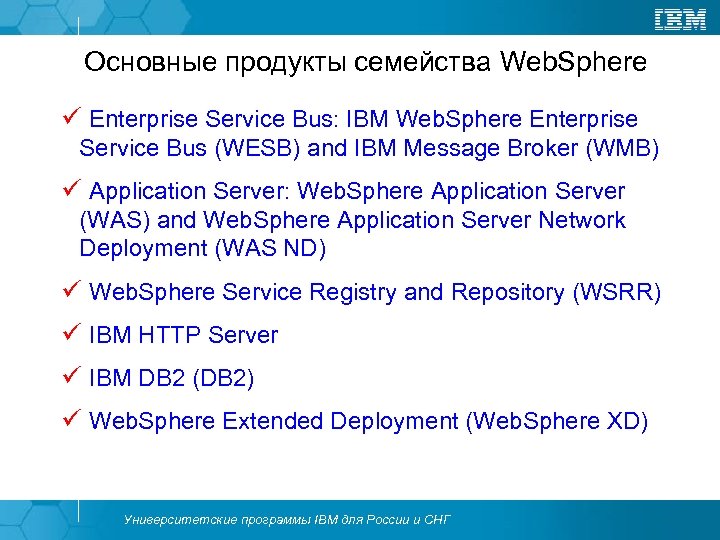

Основные продукты семейства Web. Sphere ü Enterprise Service Bus: IBM Web. Sphere Enterprise Service Основные продукты семейства Web. Sphere ü Enterprise Service Bus: IBM Web. Sphere Enterprise Service Bus (WESB) and IBM Message Broker (WMB) ü Application Server: Web. Sphere Application Server (WAS) and Web. Sphere Application Server Network Deployment (WAS ND) ü Web. Sphere Service Registry and Repository (WSRR) ü IBM HTTP Server ü IBM DB 2 (DB 2) ü Web. Sphere Extended Deployment (Web. Sphere XD) Университетские программы IBM для России и СНГ

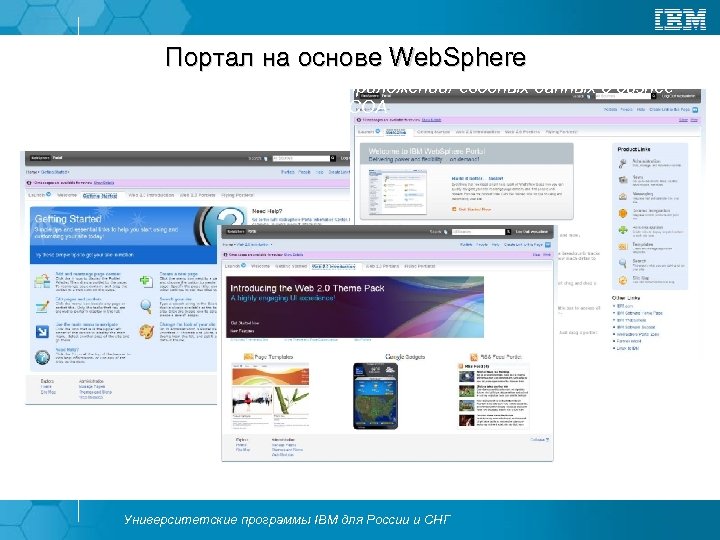

Портал на основе Web. Sphere Оболочка для создания композитных приложений/ сводных данных о бизнеспроцессах Портал на основе Web. Sphere Оболочка для создания композитных приложений/ сводных данных о бизнеспроцессах а также систем на основе СОА Университетские программы IBM для России и СНГ

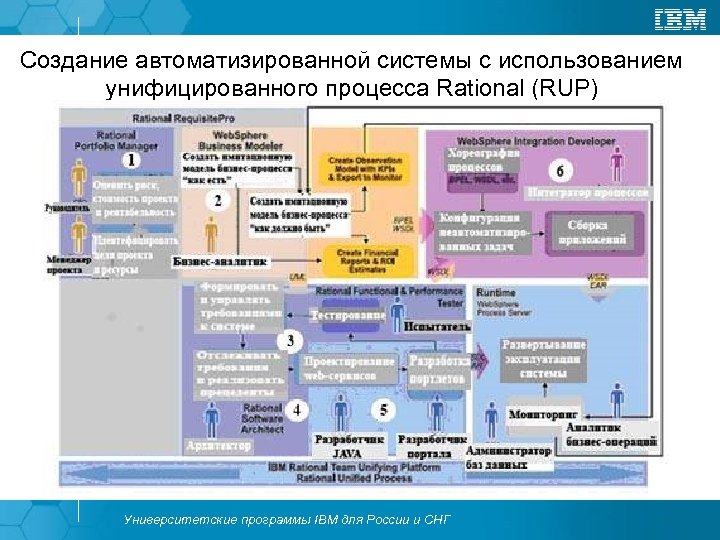

Создание автоматизированной системы с использованием унифицированного процесса Rational (RUP) Университетские программы IBM для России Создание автоматизированной системы с использованием унифицированного процесса Rational (RUP) Университетские программы IBM для России и СНГ

Инструментарий сотрудничества Электронная почта, Календарь, Контакты Документы, презентации, электронные таблицы Контактная Распределенные информация, закладки Инструментарий сотрудничества Электронная почта, Календарь, Контакты Документы, презентации, электронные таблицы Контактная Распределенные информация, закладки навыки, экспертиза навыки, Обмен Телефония, мгновенными видео, голосовая видео, сообщениями, почта сообщениями, Web конференции Сообщества, обсуждения Активности/ Управление проектами Университетские программы IBM для России и СНГ Хранилище документов блоги/вики блоги/ Счетчики, Бизнесаналитика Электронные формы Композитные приложения, приложения Сводные данные

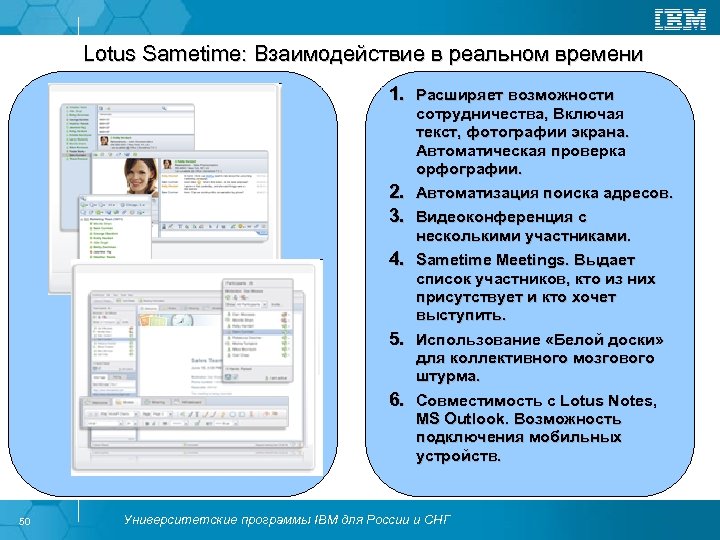

Lotus Sametime: Взаимодействие в реальном времени 1. Расширяет возможности сотрудничества, Включая текст, фотографии экрана. Lotus Sametime: Взаимодействие в реальном времени 1. Расширяет возможности сотрудничества, Включая текст, фотографии экрана. Автоматическая проверка орфографии. 2. Автоматизация поиска адресов. 3. Видеоконференция с несколькими участниками. 4. Sametime Meetings. Выдает список участников, кто из них присутствует и кто хочет выступить. 5. Использование «Белой доски» для коллективного мозгового штурма. 6. Совместимость с Lotus Notes, MS Outlook. Возможность подключения мобильных устройств. 50 Университетские программы IBM для России и СНГ

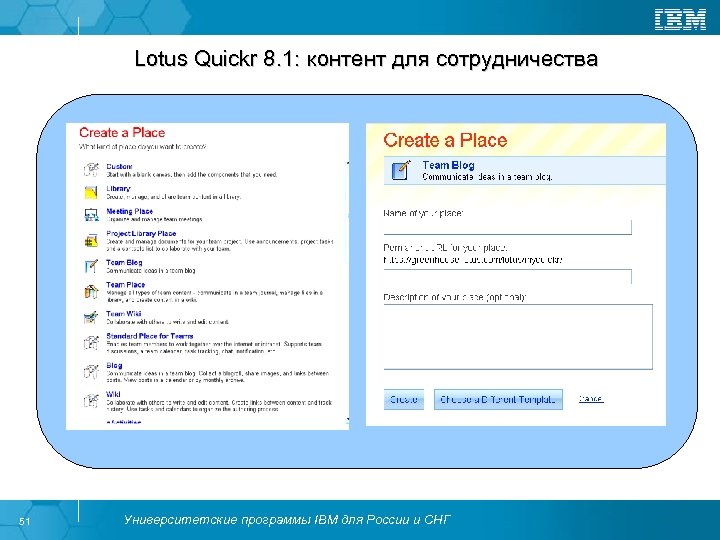

Lotus Quickr 8. 1: контент для сотрудничества 51 Университетские программы IBM для России и Lotus Quickr 8. 1: контент для сотрудничества 51 Университетские программы IBM для России и СНГ

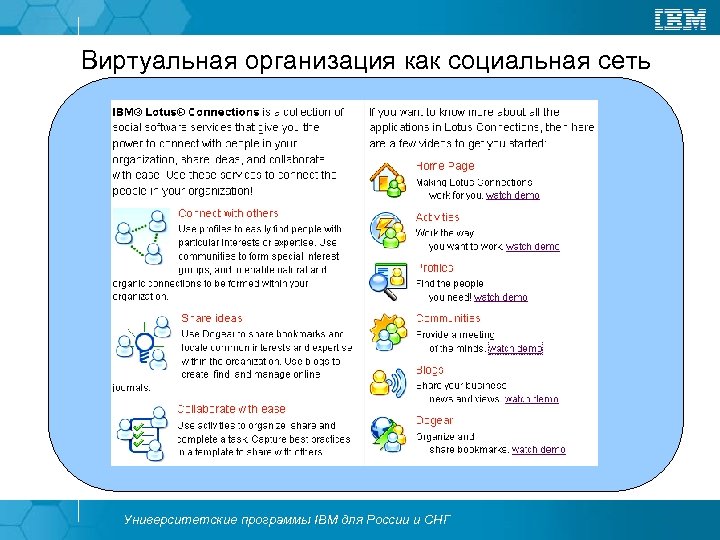

Виртуальная организация как социальная сеть Университетские программы IBM для России и СНГ Виртуальная организация как социальная сеть Университетские программы IBM для России и СНГ

Lotus Connections 2. 0: средство построения социальной сети знаний 53 Университетские программы IBM для Lotus Connections 2. 0: средство построения социальной сети знаний 53 Университетские программы IBM для России и СНГ

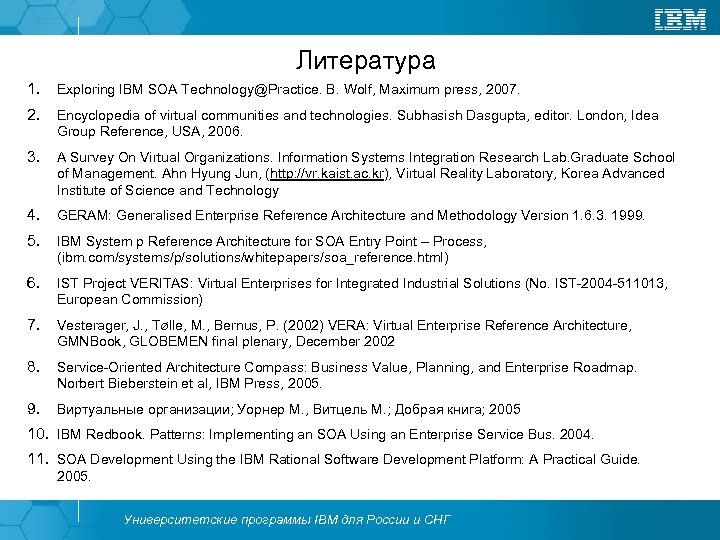

Литература 1. Exploring IBM SOA Technology@Practice. B. Wolf, Maximum press, 2007. 2. Encyclopedia of Литература 1. Exploring IBM SOA [email protected] B. Wolf, Maximum press, 2007. 2. Encyclopedia of virtual communities and technologies. Subhasish Dasgupta, editor. London, Idea Group Reference, USA, 2006. 3. A Survey On Virtual Organizations. Information Systems Integration Research Lab. Graduate School of Management. Ahn Hyung Jun, (http: //vr. kaist. ac. kr), Virtual Reality Laboratory, Korea Advanced Institute of Science and Technology 4. GERAM: Generalised Enterprise Reference Architecture and Methodology Version 1. 6. 3. 1999. 5. IBM System p Reference Architecture for SOA Entry Point – Process, (ibm. com/systems/p/solutions/whitepapers/soa_reference. html) 6. IST Project VERITAS: Virtual Enterprises for Integrated Industrial Solutions (No. IST-2004 -511013, European Commission) 7. Vesterager, J. , Tølle, M. , Bernus, P. (2002) VERA: Virtual Enterprise Reference Architecture, GMNBook, GLOBEMEN final plenary, December 2002 8. Service-Oriented Architecture Compass: Business Value, Planning, and Enterprise Roadmap. Norbert Bieberstein et al, IBM Press, 2005. 9. Виртуальные организации; Уорнер М. , Витцель М. ; Добрая книга; 2005 10. IBM Redbook. Patterns: Implementing an SOA Using an Enterprise Service Bus. 2004. 11. SOA Development Using the IBM Rational Software Development Platform: A Practical Guide. 2005. Университетские программы IBM для России и СНГ
