Лекция Тема № 3 Назначение, организация и основы боевого применения подразделений войсковой ПВО. Занятие № 1. Назначение, состав войсковой ПВО ВС РФ. Классификация ЗРК.

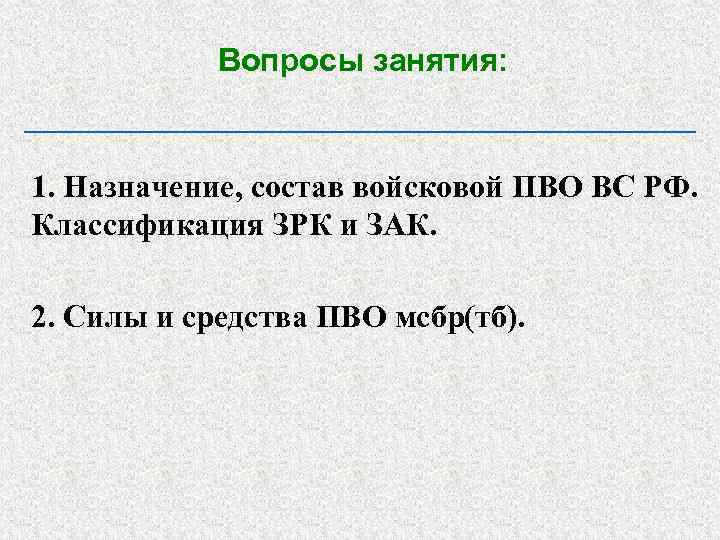

Вопросы занятия: 1. Назначение, состав войсковой ПВО ВС РФ. Классификация ЗРК и ЗАК. 2. Силы и средства ПВО мсбр(тб).

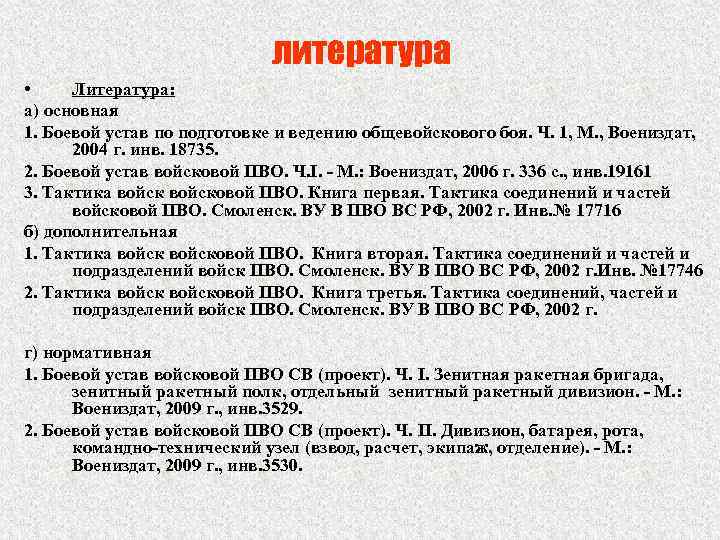

литература • Литература: а) основная 1. Боевой устав по подготовке и ведению общевойскового боя. Ч. 1, М. , Воениздат, 2004 г. инв. 18735. 2. Боевой устав войсковой ПВО. Ч. I. - М. : Воениздат, 2006 г. 336 с. , инв. 19161 3. Тактика войсковой ПВО. Книга первая. Тактика соединений и частей войсковой ПВО. Смоленск. ВУ В ПВО ВС РФ, 2002 г. Инв. № 17716 б) дополнительная 1. Тактика войсковой ПВО. Книга вторая. Тактика соединений и частей и подразделений войск ПВО. Смоленск. ВУ В ПВО ВС РФ, 2002 г. Инв. № 17746 2. Тактика войсковой ПВО. Книга третья. Тактика соединений, частей и подразделений войск ПВО. Смоленск. ВУ В ПВО ВС РФ, 2002 г. г) нормативная 1. Боевой устав войсковой ПВО СВ (проект). Ч. I. Зенитная ракетная бригада, зенитный ракетный полк, отдельный зенитный ракетный дивизион. - М. : Воениздат, 2009 г. , инв. 3529. 2. Боевой устав войсковой ПВО СВ (проект). Ч. II. Дивизион, батарея, рота, командно-технический узел (взвод, расчет, экипаж, отделение). - М. : Воениздат, 2009 г. , инв. 3530.

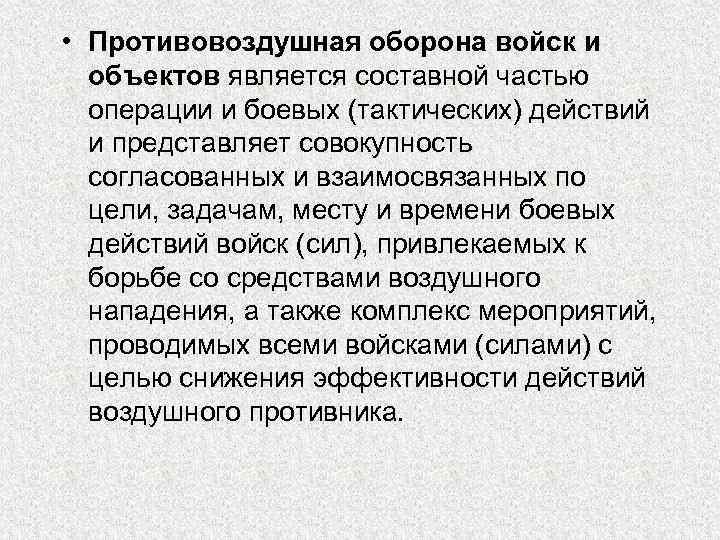

• Противовоздушная оборона войск и объектов является составной частью операции и боевых (тактических) действий и представляет совокупность согласованных и взаимосвязанных по цели, задачам, месту и времени боевых действий войск (сил), привлекаемых к борьбе со средствами воздушного нападения, а также комплекс мероприятий, проводимых всеми войсками (силами) с целью снижения эффективности действий воздушного противника.
Противовоздушная оборона войск включает: разведку воздушного противника и оповещение о нем прикрываемых войск и объектов; боевые действия соединений, частей и подразделений ПВО, частей и подразделений других видов и родов войск вооруженных сил по уничтожению средств воздушного нападения противника в воздухе и действия других видов и родов войск по снижению эффективности ударов противника с воздуха.
Организационный состав войсковой ПВО Окружной комплект Органы управления Командные пункты ПВО Зенитные ракетные зенитные ракетно артиллерийские, зенитные артиллерийские, радио технические соединения, воинские части и подразделения Военно учебные заведения Учебные и запасные соединения и воинские части Воинские части обеспечения и охраны органов военного управления Армейский комплект Бригадный комплект Управление ПВО и авиации КП АУВ ПВО и ав. Отдел ПВО Нач. ПВО СКП ПВО и ЦБУ ав. ПУ ПВО зрбр С 300 В (36 целевых каналов) 3 РЛР зрбр «БУК М 1» (24 целевых канала) 2 РЛР зрдн «ТОР» или «ОСА» здн «Тунгуска» , «Стрела 10» , ПЗРК (27 и 33 целевых канала)
Диапазон высот и дальности действия ЗРК Стратосфера 4000 – 12000 м Большие От 5000 м и выше 1000 – 4000 м 3000 5000 м 1000 3000 200 – 1000 мм Средние Малые до 1000 м До 200 м Предельно малые Ближнего действия Малой дальности Средней дальности Дальнего действия До 15 км До 30 км До 100 км Свыше 100 км

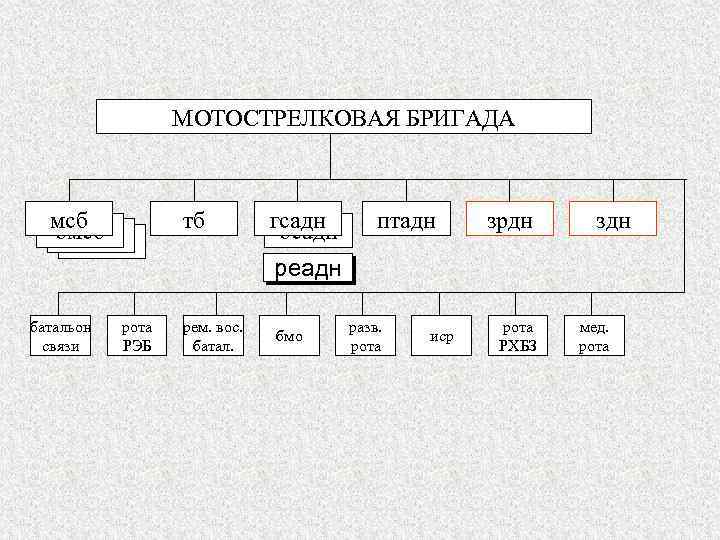

МОТОСТРЕЛКОВАЯ БРИГАДА мсб омсб батальон связи рота РЭБ тб гсадн осадн птадн зрдн здн реадн рем. вос. батал. рота РМО бмо разв. рота иср рота РХБЗ мед. рота

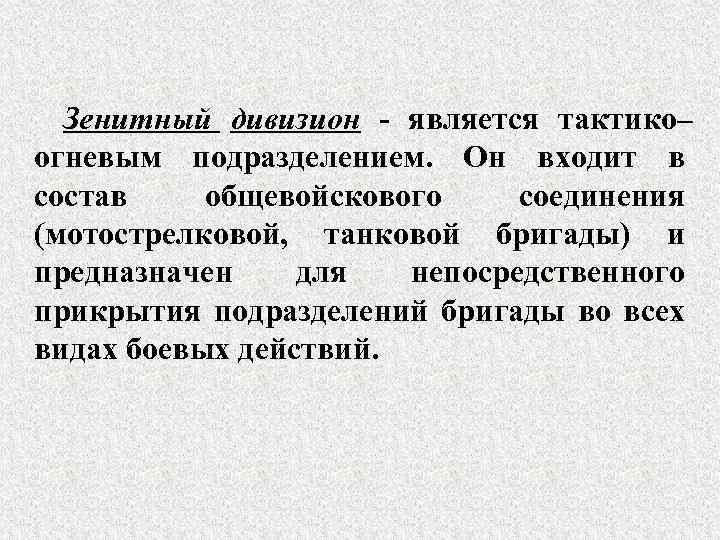

Зенитный дивизион - является тактико– огневым подразделением. Он входит в состав общевойскового соединения (мотострелковой, танковой бригады) и предназначен для непосредственного прикрытия подразделений бригады во всех видах боевых действий.

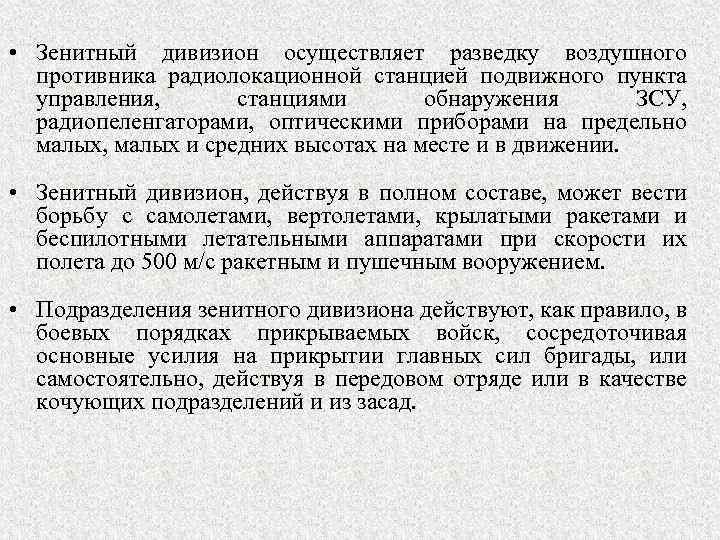

• Зенитный дивизион осуществляет разведку воздушного противника радиолокационной станцией подвижного пункта управления, станциями обнаружения ЗСУ, радиопеленгаторами, оптическими приборами на предельно малых, малых и средних высотах на месте и в движении. • Зенитный дивизион, действуя в полном составе, может вести борьбу с самолетами, вертолетами, крылатыми ракетами и беспилотными летательными аппаратами при скорости их полета до 500 м/с ракетным и пушечным вооружением. • Подразделения зенитного дивизиона действуют, как правило, в боевых порядках прикрываемых войск, сосредоточивая основные усилия на прикрытии главных сил бригады, или самостоятельно, действуя в передовом отряде или в качестве кочующих подразделений и из засад.

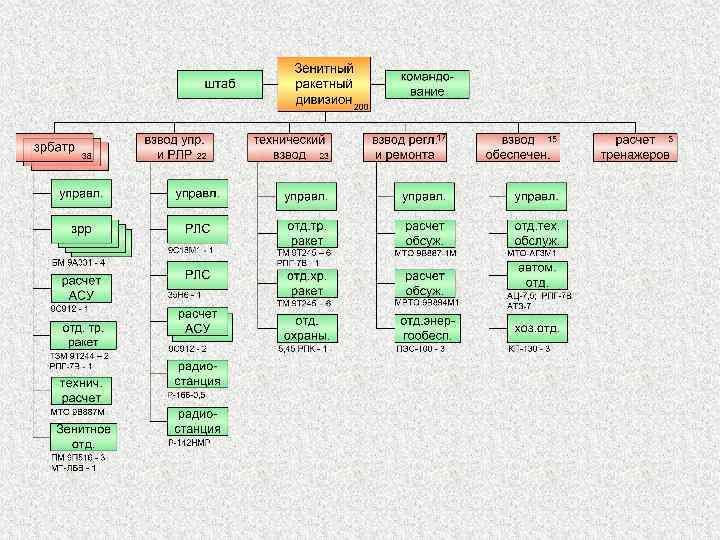

Организационная структура здн мсбр (тбр)

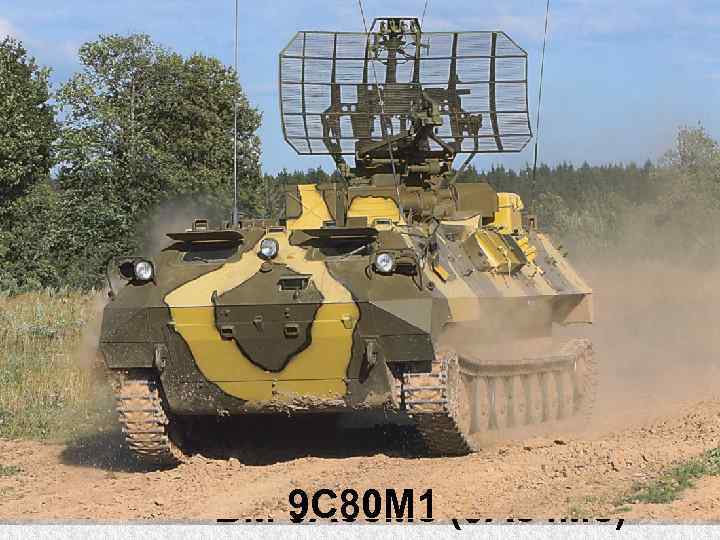

ЗСУ-2 С 6 М 1 Вооружение зенитного дивизиона 9 С 912 ПЗРК «Игла» 9 С 482 М 9 С 80 М 1 БМ 9 А 35 М 3 (9 А 34 М 3)

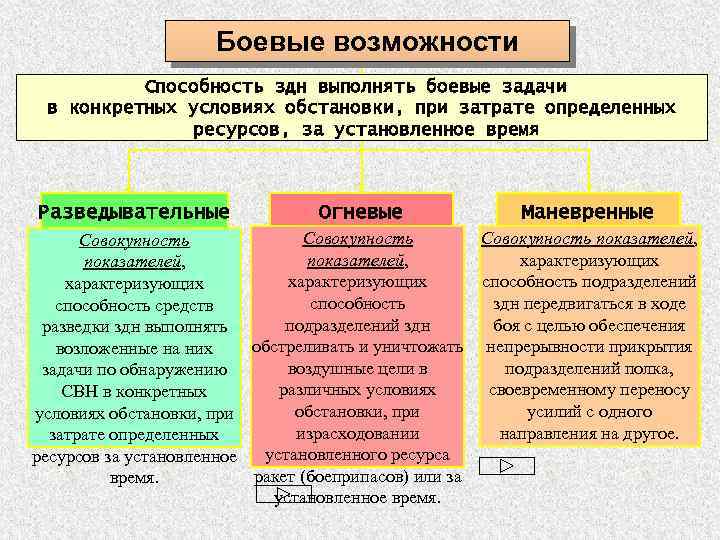

Боевые возможности Способность здн выполнять боевые задачи в конкретных условиях обстановки, при затрате определенных ресурсов, за установленное время Разведывательные Огневые Совокупность показателей, характеризующих способность средств подразделений здн разведки здн выполнять обстреливать и уничтожать возложенные на них воздушные цели в задачи по обнаружению различных условиях СВН в конкретных обстановки, при условиях обстановки, при израсходовании затрате определенных установленного ресурса ресурсов за установленное ракет (боеприпасов) или за время. установленное время. Маневренные Совокупность показателей, характеризующих способность подразделений здн передвигаться в ходе боя с целью обеспечения непрерывности прикрытия подразделений полка, своевременному переносу усилий с одного направления на другое.

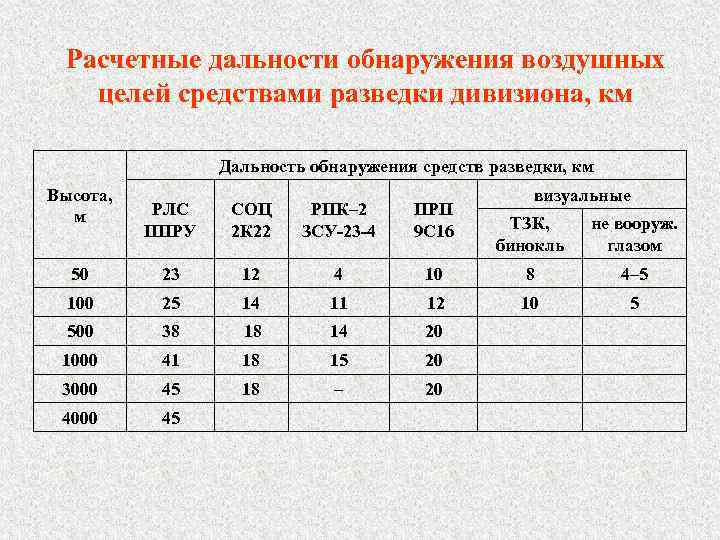

Расчетные дальности обнаружения воздушных целей средствами разведки дивизиона, км Дальность обнаружения средств разведки, км Высота, м РЛС ППРУ СОЦ 2 К 22 РПК– 2 ЗСУ-23 -4 ПРП 9 С 16 50 23 12 4 100 25 14 500 38 1000 визуальные ТЗК, бинокль не вооруж. глазом 10 8 4– 5 11 12 10 5 18 14 20 41 18 15 20 3000 45 18 – 20 4000 45
Параметры зоны поражения (обстрела) 2 К 22 ЗСУ-23 -4 9 К 35 9 К 38 0 0 25 10 3500 3000 1500 3000/ 3500 Ближняя граница, м 2000 200 800 500/ 800 Дальняя граница, м 8000 4000 2500 5000 4500/ 5000 Курсовой параметр, м 4000 2500 3000 2500/ 3000 Пред. ск. полета цели при стр. на встр. курсе, м/с 500 420 360 При стр. вдогон, м/с 500 300 310 320 РК ПК Нижняя граница, м 15 Верхняя граница, м
Основные показатели маневренных возможностей НАИМЕНОВАНИЕ БОЕВОЙ ТЕХНИКИ ХАРАКТЕРИСТИКИ ВРЕМЯ РАЗВЕРТЫВАНИЯ –ВЗВОДА В БОЕВОЙ ПОРЯДОК – КП, МИН ВРЕМЯ СВЕРТЫВАНИЯ В ПОХОДНЫЙ ПОРЯДОК, МИН – ВЗВОДА, МИН – КП, МИН 5 10 СПОСОБНОСТЬ ВЕСТИ ОГОНЬ В ДВИЖЕНИИ СКОРОСТЬ ПЕРЕДВИЖЕНИЯ КМ/Ч: ПО ШОССЕ ПО ГРУНТ. ДОРОГЕ, ПО ПЕРЕСЕЧ. МЕСТНОСТИ, ВПЛАВЬ ЗАПАС ХОДА ПО ТОПЛИВУ С УЧЕТОМ 2 Ч РАБОТЫ АГР. ПИТ. ПО ШОССЕ, ПО ГРУНТ. ДОРОГЕ ПРОХОДИМОСТЬ УГОЛ ПОДЪЕМА, ГРАД УГОЛ КРЕНА , ГРАД ШИРИНА РВА , М ГЛУБИНА БРОДА, М 2 К 22 ЗСУ-23 -4 БМ 9 А 35 БМП 5 2– 7 2 1. 5 5 12 1. 5 + ППРУ-1 ПУ-12 М + – + 60 30 25 4– 6 80 40 10– 15 9– 10 65 35 25 – 50 30 15 – 60 30 25 7 65 30 30 7 500 500 350 450 300 500 600 35 25 2 1 30 20 2 1 30 25 2 1 35 25 2 1

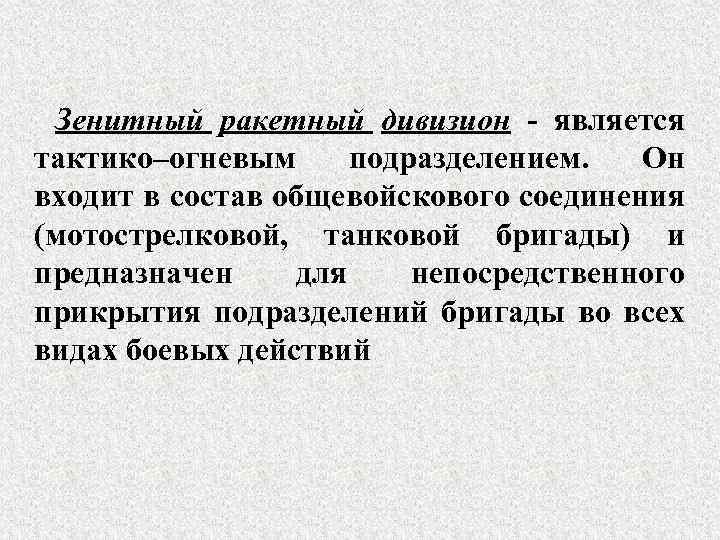

Зенитный ракетный дивизион - является тактико–огневым подразделением. Он входит в состав общевойскового соединения (мотострелковой, танковой бригады) и предназначен для непосредственного прикрытия подразделений бригады во всех видах боевых действий

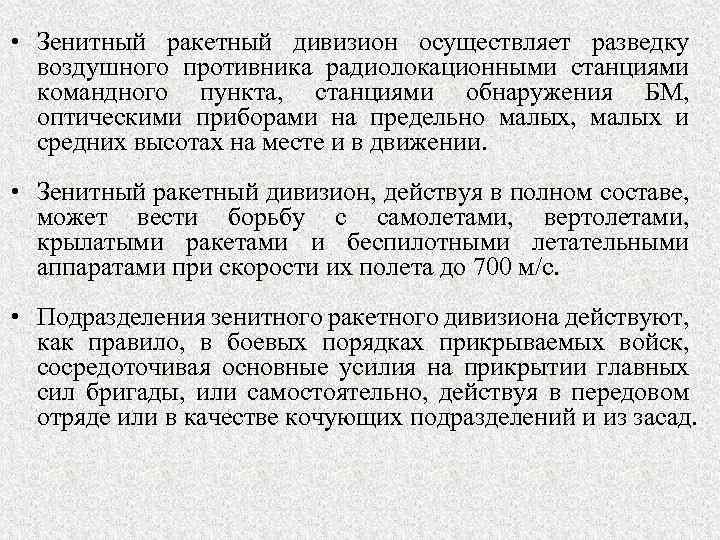

• Зенитный ракетный дивизион осуществляет разведку воздушного противника радиолокационными станциями командного пункта, станциями обнаружения БМ, оптическими приборами на предельно малых, малых и средних высотах на месте и в движении. • Зенитный ракетный дивизион, действуя в полном составе, может вести борьбу с самолетами, вертолетами, крылатыми ракетами и беспилотными летательными аппаратами при скорости их полета до 700 м/с. • Подразделения зенитного ракетного дивизиона действуют, как правило, в боевых порядках прикрываемых войск, сосредоточивая основные усилия на прикрытии главных сил бригады, или самостоятельно, действуя в передовом отряде или в качестве кочующих подразделений и из засад.

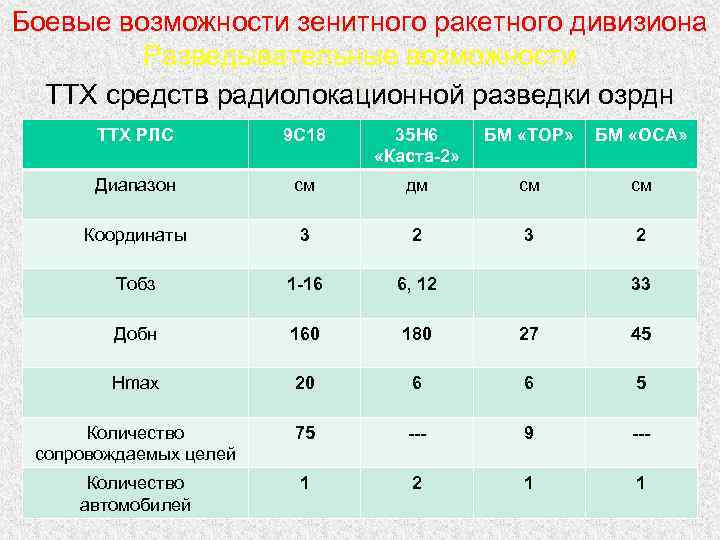

Боевые возможности зенитного ракетного дивизиона Разведывательные возможности ТТХ средств радиолокационной разведки озрдн ТТХ РЛС 9 С 18 35 Н 6 «Каста-2» БМ «ТОР» БМ «ОСА» Диапазон см дм см см Координаты 3 2 Тобз 1 -16 6, 12 Добн 160 180 27 45 Нmax 20 6 6 5 Количество сопровождаемых целей 75 --- 9 --- Количество автомобилей 1 2 1 1 33
ТТХ командных пунктов «ПУ-12» Боевые возможности Количество обрабатываемых целей Количество управляемых объектов Возможность решения ОТЗ Время решения задачи ЦУ от ПУ ПВО до БМ, мин Работа в составе ЕСУ ТЗ Наличие собственных средств разведки ВЦ Время развертывания, мин Тип шасси «Касательная» Россия 1976 г. Россия 2002 г. 6 -8 3 нет 30 нет 5 БТР - > 40 6 есть (6) <3 нет 5 БТР - 80

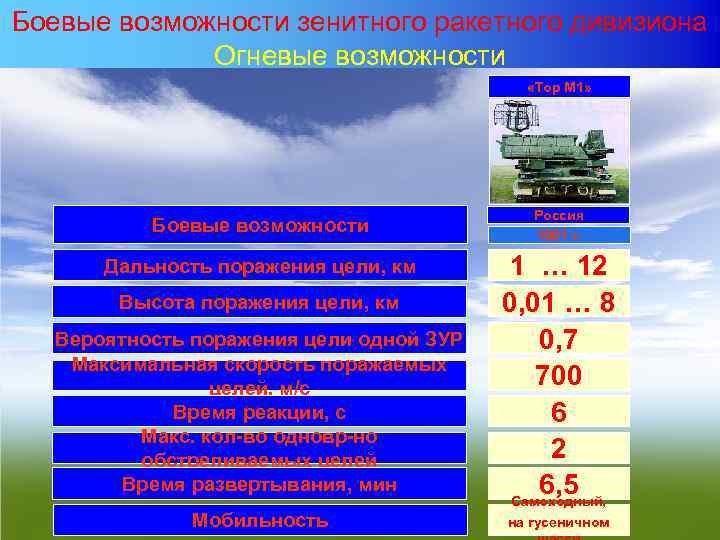

Боевые возможности зенитного ракетного дивизиона Огневые возможности «Тор М 1» Боевые возможности Россия 1991 г. Дальность поражения цели, км 1 … 12 0, 01 … 8 0, 7 700 6 2 6, 5 Самоходный, Высота поражения цели, км Вероятность поражения цели одной ЗУР Максимальная скорость поражаемых целей, м/с Время реакции, с Макс. кол-во одновр-но обстреливаемых целей Время развертывания, мин Мобильность на гусеничном

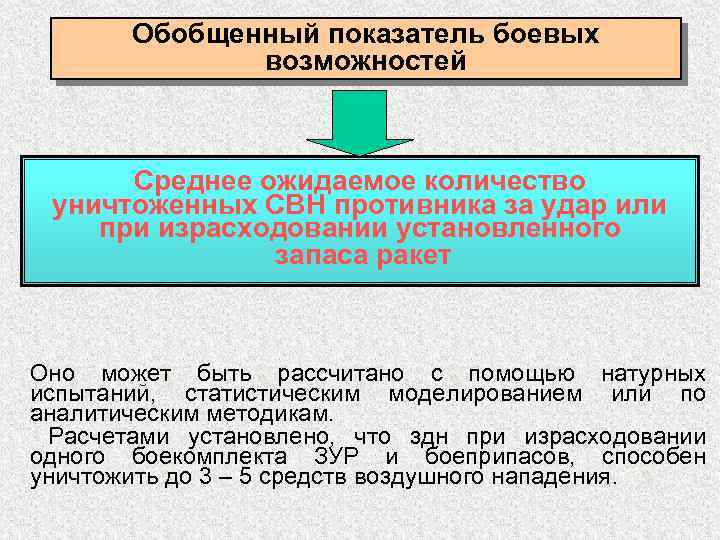

Обобщенный показатель боевых возможностей Среднее ожидаемое количество уничтоженных СВН противника за удар или при израсходовании установленного запаса ракет Оно может быть рассчитано с помощью натурных испытаний, статистическим моделированием или по аналитическим методикам. Расчетами установлено, что здн при израсходовании одного боекомплекта ЗУР и боеприпасов, способен уничтожить до 3 – 5 средств воздушного нападения.

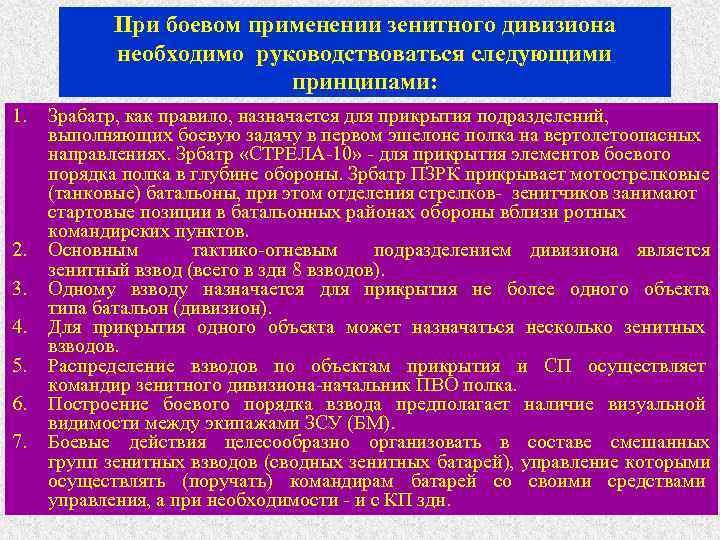

При боевом применении зенитного дивизиона необходимо руководствоваться следующими принципами: 1. 2. 3. 4. 5. 6. 7. Зрабатр, как правило, назначается для прикрытия подразделений, выполняющих боевую задачу в первом эшелоне полка на вертолетоопасных направлениях. Зрбатр «СТРЕЛА-10» - для прикрытия элементов боевого порядка полка в глубине обороны. Зрбатр ПЗРК прикрывает мотострелковые (танковые) батальоны, при этом отделения стрелков- зенитчиков занимают стартовые позиции в батальонных районах обороны вблизи ротных командирских пунктов. Основным тактико-огневым подразделением дивизиона является зенитный взвод (всего в здн 8 взводов). Одному взводу назначается для прикрытия не более одного объекта типа батальон (дивизион). Для прикрытия одного объекта может назначаться несколько зенитных взводов. Распределение взводов по объектам прикрытия и СП осуществляет командир зенитного дивизиона-начальник ПВО полка. Построение боевого порядка взвода предполагает наличие визуальной видимости между экипажами ЗСУ (БМ). Боевые действия целесообразно организовать в составе смешанных групп зенитных взводов (сводных зенитных батарей), управление которыми осуществлять (поручать) командирам батарей со своими средствами управления, а при необходимости - и с КП здн.
мср 15 -20 м
мсб 200 -500 м
мсбр 200 -500 м
Боевой порядок здн мсбр (тбр) в обороне (вариант). . . . 1 -2 км 1. 5 -2 км мср здн мсбр ПУ ПВО до 1 км 9 с912 . . . . мсбр 2 -3 км Бр. АГ 0. 5 -1 км мсб 1 -2 км 9 с912 тб 2 -4 км ПТРез ПУ 12 мср ПОЗ мсб 400 -600 м ТПУ

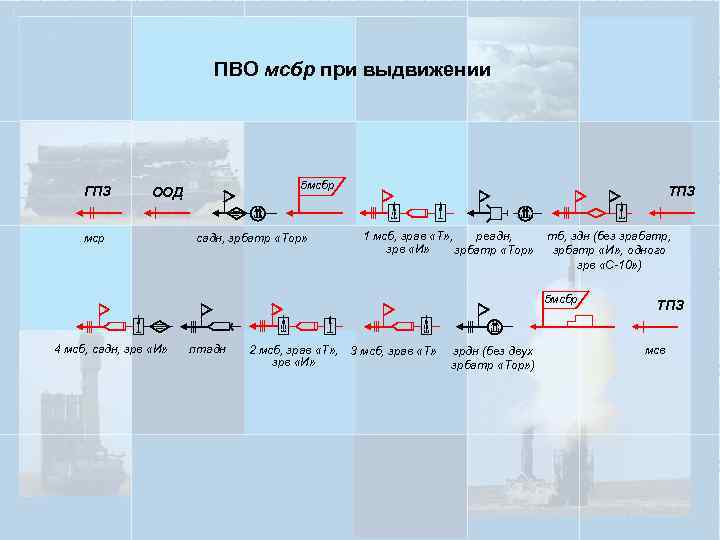

ПВО мсбр при выдвижении ГПЗ 5 мсбр ООД мср садн, зрбатр «Тор» ТПЗ реадн, 1 мсб, зрав «Т» , зрв «И» зрбатр «Тор» тб, здн (без зрабатр, зрбатр «И» , одного зрв «С-10» ) 5 мсбр 4 мсб, садн, зрв «И» птадн 2 мсб, зрав «Т» , 3 мсб, зрав «Т» зрв «И» зрдн (без двух зрбатр «Тор» ) ТПЗ мсв

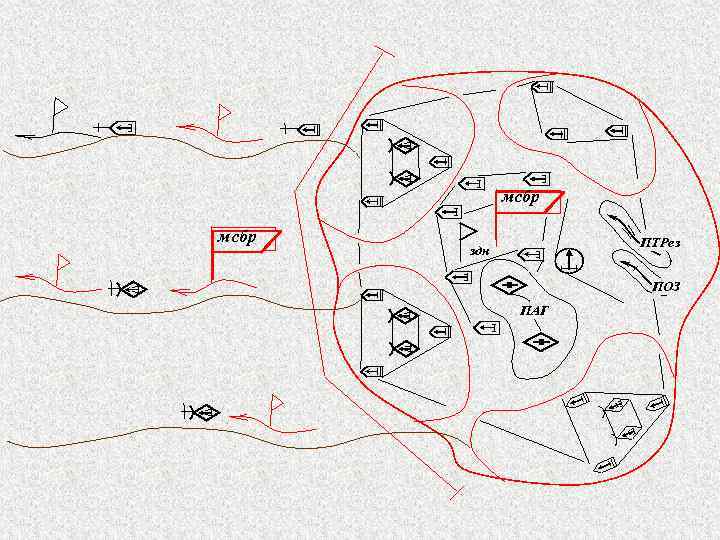

мсбр мсп ПТРез здн ПОЗ ПАГ

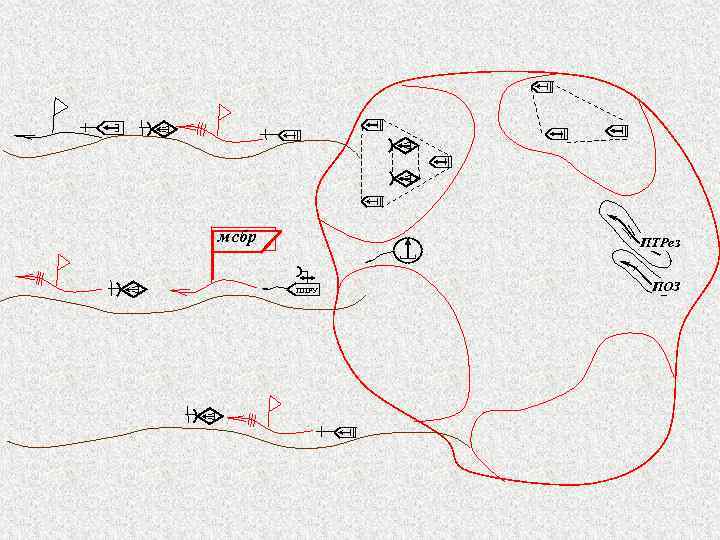

мсбр ПТРез ППРУ ПОЗ

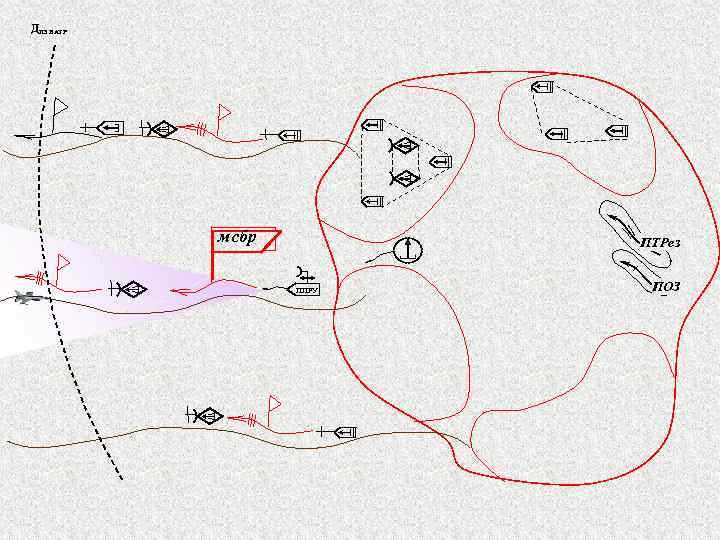

ДПЗ БАТР мсбр ПТРез ППРУ ПОЗ

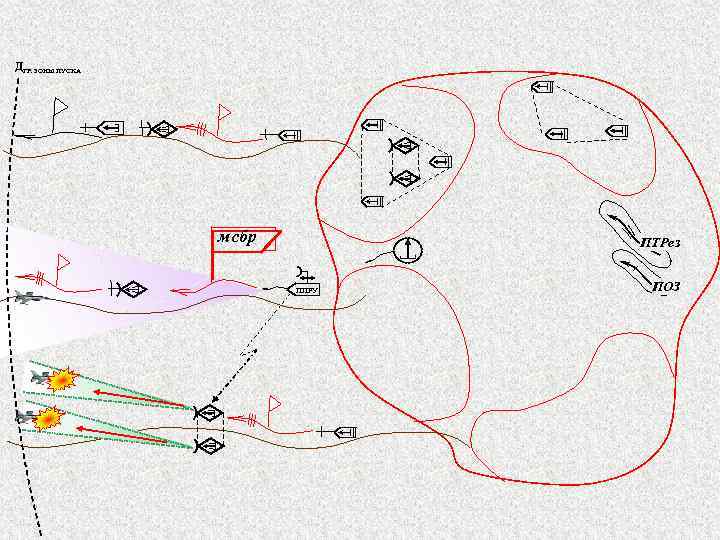

ДГР. ЗОНЫ ПУСКА мсбр ПТРез ППРУ ПОЗ

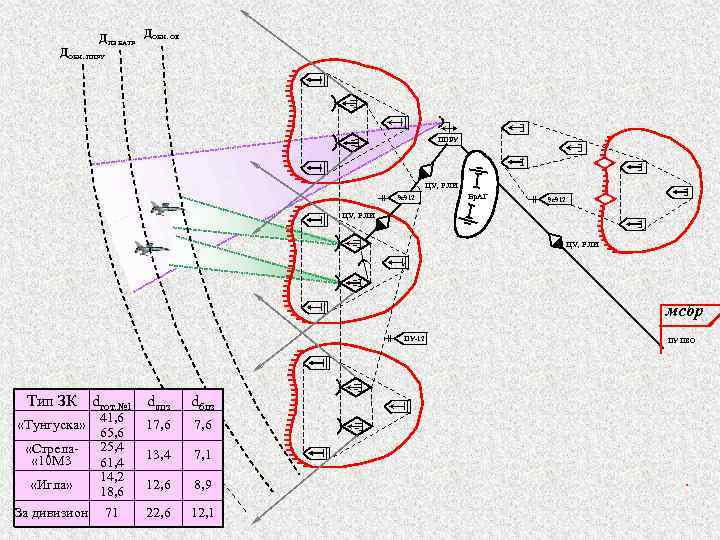

ППРУ 9 с912 Бр. АГ 9 с912 ЦУ, РЛИ мсбр ПУ-12 Тип ЗК dгот. № 1 dдпз dбпз 17, 6 13, 4 7, 1 12, 6 8, 9 22, 6 12, 1 . 41, 6 65, 6 25, 4 «Стрела « 10 М 3 61, 4 14, 2 «Игла» 18, 6 За дивизион 71 «Тунгуска» ПУ ПВО

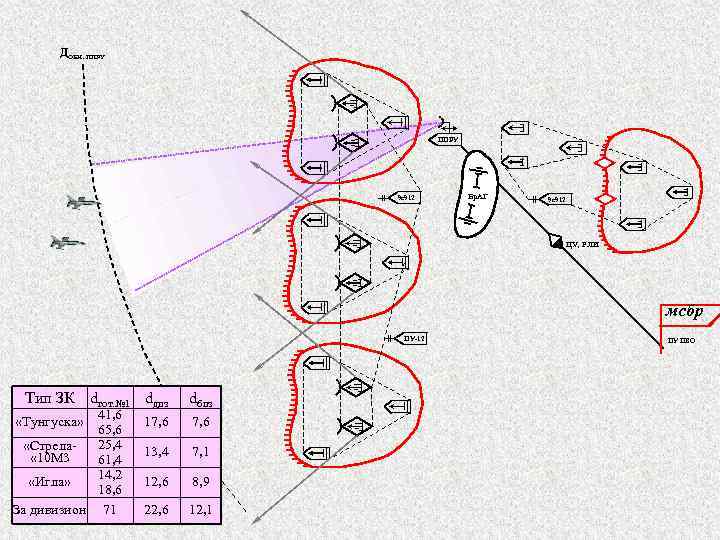

ДОБН. ППРУ 9 с912 Бр. АГ 9 с912 ЦУ, РЛИ мсбр ПУ-12 Тип ЗК dгот. № 1 dдпз 41, 6 65, 6 25, 4 «Стрела « 10 М 3 61, 4 14, 2 «Игла» 18, 6 За дивизион 71 «Тунгуска» dбпз 17, 6 13, 4 7, 1 12, 6 8, 9 22, 6 12, 1 ПУ ПВО

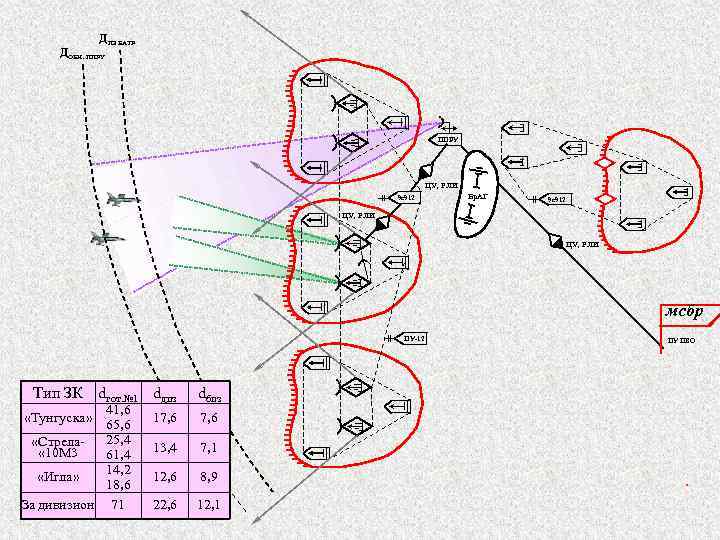

ДПЗ БАТР ДОБН. ППРУ ЦУ, РЛИ 9 с912 Бр. АГ 9 с912 ЦУ, РЛИ мсбр ПУ-12 Тип ЗК dгот. № 1 dдпз dбпз 17, 6 13, 4 7, 1 12, 6 8, 9 22, 6 12, 1 . 41, 6 65, 6 25, 4 «Стрела « 10 М 3 61, 4 14, 2 «Игла» 18, 6 За дивизион 71 «Тунгуска» ПУ ПВО
ДПЗ БАТР ДОБН. ОЕ ДОБН. ППРУ ЦУ, РЛИ 9 с912 Бр. АГ 9 с912 ЦУ, РЛИ мсбр ПУ-12 Тип ЗК dгот. № 1 dдпз dбпз 17, 6 13, 4 7, 1 12, 6 8, 9 22, 6 12, 1 . 41, 6 65, 6 25, 4 «Стрела « 10 М 3 61, 4 14, 2 «Игла» 18, 6 За дивизион 71 «Тунгуска» ПУ ПВО
ДПЗ БАТР ДОБН. ОЕ ДГР. ЗОНЫ ПУСКА ДОБН. ППРУ ЦУ, РЛИ 9 с912 Бр. АГ 9 с912 ЦУ, РЛИ мсбр ПУ-12 Тип ЗК dгот. № 1 dдпз dбпз 17, 6 13, 4 7, 1 12, 6 8, 9 22, 6 12, 1 . 41, 6 65, 6 25, 4 «Стрела « 10 М 3 61, 4 14, 2 «Игла» 18, 6 За дивизион 71 «Тунгуска» ПУ ПВО
ДПЗ БАТР ДОБН. ОЕ ДГР. ЗОНЫ ПУСКА ДОБН. ППРУ ЦУ, РЛИ 9 с912 Бр. АГ 9 с912 ЦУ, РЛИ мсбр ПУ-12 Тип ЗК dгот. № 1 dдпз dбпз 17, 6 13, 4 7, 1 12, 6 8, 9 22, 6 12, 1 . 41, 6 65, 6 25, 4 «Стрела « 10 М 3 61, 4 14, 2 «Игла» 18, 6 За дивизион 71 «Тунгуска» ПУ ПВО

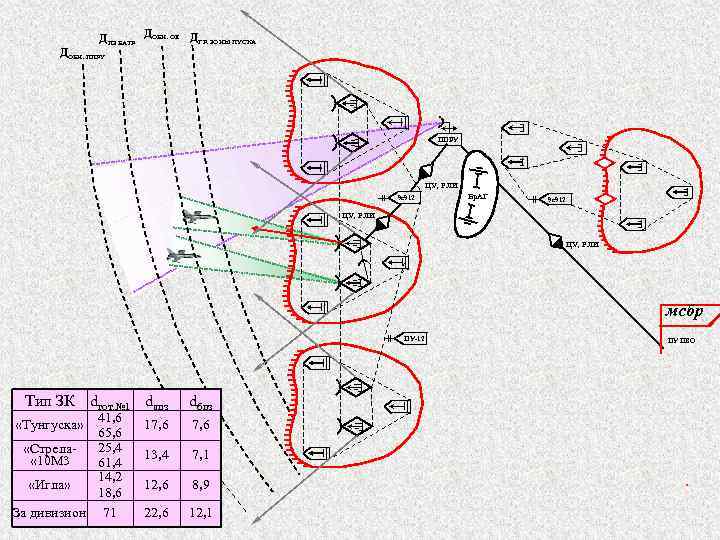

ДПЗ БАТР ДОБН. ОЕ ДГР. ЗОНЫ ПУСКА ДОБН. ППРУ ЦУ, РЛИ 9 с912 Бр. АГ 9 с912 ЦУ, РЛИ мсбр ПУ-12 Тип ЗК dгот. № 1 dдпз dбпз 17, 6 13, 4 7, 1 12, 6 8, 9 22, 6 12, 1 . 41, 6 65, 6 25, 4 «Стрела « 10 М 3 61, 4 14, 2 «Игла» 18, 6 За дивизион 71 «Тунгуска» ПУ ПВО

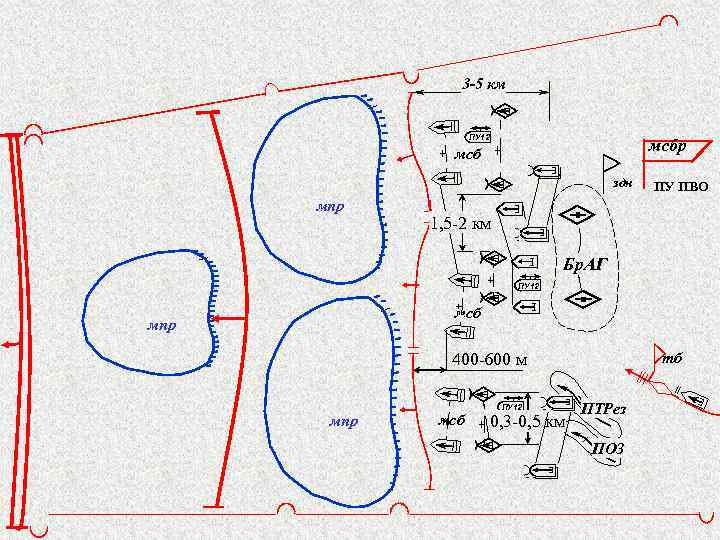

3 -5 км ПУ 12 мсбр мсб здн мпр ПУ ПВО 1, 5 -2 км Бр. АГ ПУ 12 мсб мпр тб 400 -600 м мпр мсб ПУ 12 0, 3 -0, 5 км ПТРез ПОЗ

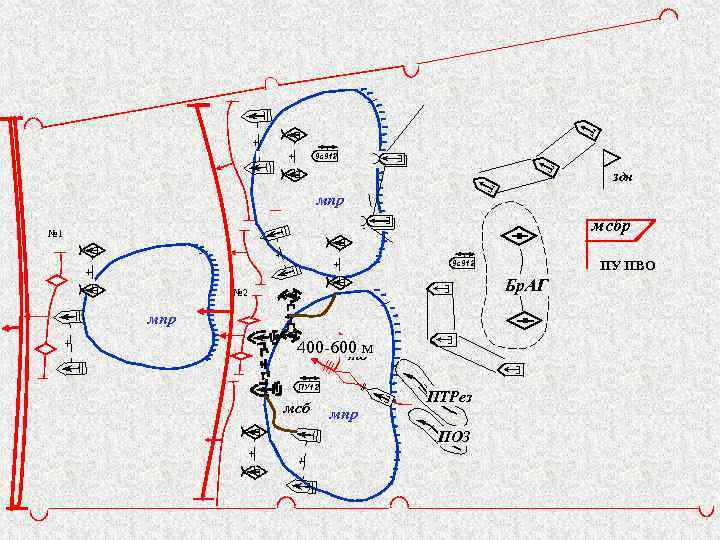

9 с912 здн мпр мсбр № 1 ПУ ПВО 9 с912 Бр. АГ № 2 мпр 400 -600 м тб ПУ 12 мсб мпр ПТРез ПОЗ
