ЛЕКЦИЯ Разъемные и неразъемные соединения деталей Резьба Разработал

ЛЕКЦИЯ Разъемные и неразъемные соединения деталей. Резьба. Разработал: Чернова Е. А.

l Изделие – это любой предмет или набор предметов производства, изготовленные на данном предприятии. l Деталь – это изделие, изготовленное из однородного материала без применения сборочных операций.

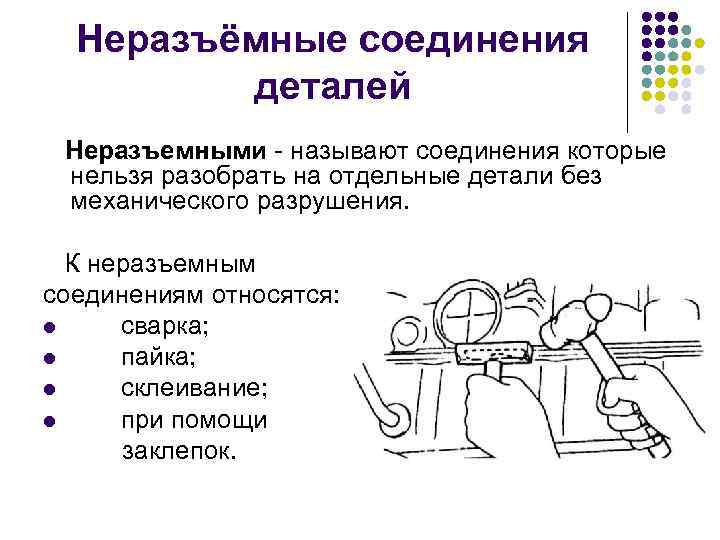

Неразъёмные соединения деталей Неразъемными называют соединения которые нельзя разобрать на отдельные детали без механического разрушения. К неразъемным соединениям относятся: l сварка; l пайка; l склеивание; l при помощи заклепок.

Сварное соединение выполняется по ГОСТ 2601 -74 l Сварка – процесс получения неразъемного соединения путем установления межатомных связей между свариваемыми частями деталей при их местном или общем нагреве.

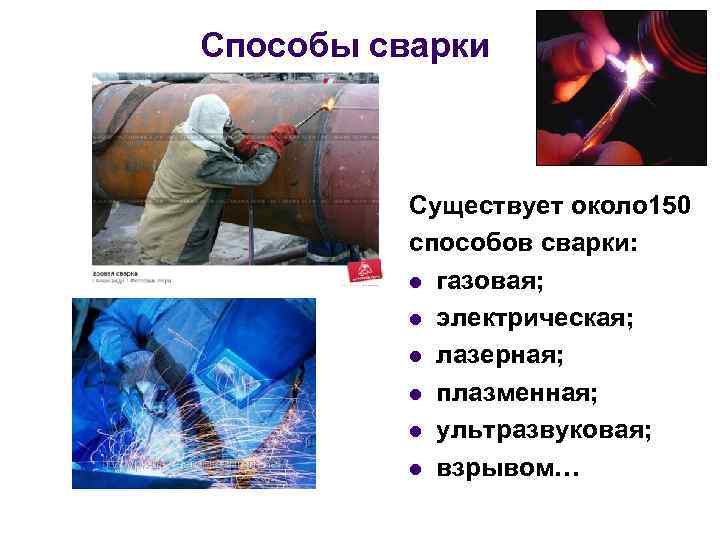

Способы сварки Существует около 150 способов сварки: l газовая; l электрическая; l лазерная; l плазменная; l ультразвуковая; l взрывом…

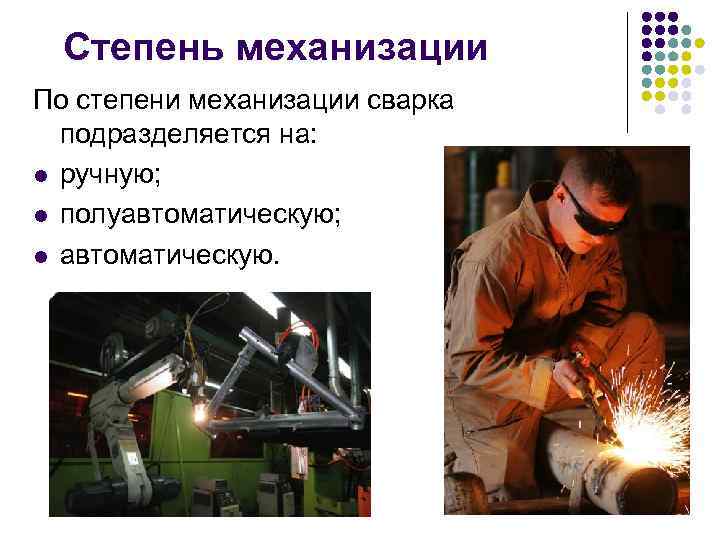

Степень механизации По степени механизации сварка подразделяется на: l ручную; l полуавтоматическую; l автоматическую.

Стыковое соединение (С) Стыковое соединение представляет собой сварное соединение двух деталей, расположенных в одной плоскости и примыкающих друг к другу торцевыми поверхностями. Оно наиболее распространено в сварных конструкциях. Условные обозначения стыковых соединений: С 1 С 48. l

Тавровое соединение (Т) Тавровое соединение это соединение, в котором к боковой поверхности одного элемента примыкает под углом и приварен торцом другой элемент. Как правило, угол между элементами прямой. Условные обозначения тавровых соединений: Т 1 Т 8. l

Нахлёсточное соединение (Н) l Нахлесточное соединение представляет собой сварное соединение, в котором соединяемые элементы расположены парал лельно и частично перекрывают друга (рис. 13, г). Условные обозначения: H 1 Н 9.

Угловое соединение (У) l Угловое соединение представляет собой сварное соединение двух элементов, расположенных под углом друг к другу и сваренных в месте приложения их кромок. Условные обозначения угловых соединений: У 10.

Скосы кромок Торцевые поверхности свариваемых деталей бывают: l без скоса кромок; l со скосом одной кромки; l со скосом двух кромок.

Швы по протяженности l l Непрерывный шов это сварной шов без промежутков по длине. Прерывистый шов имеет промежутки по длине. Прерывистый шов с шахматным расположением. Прерывистый шов с цепным расположением.

Условные изображения и обозначения швов сварных соединений • Независимо от вида сварки видимый шов сварного соединения условно изображают сплошной основной линией, а невидимый — штриховой. • От изображения шва проводится линия – выноска с односторонней стрелкой и полкой для нанесения обозначения шва.

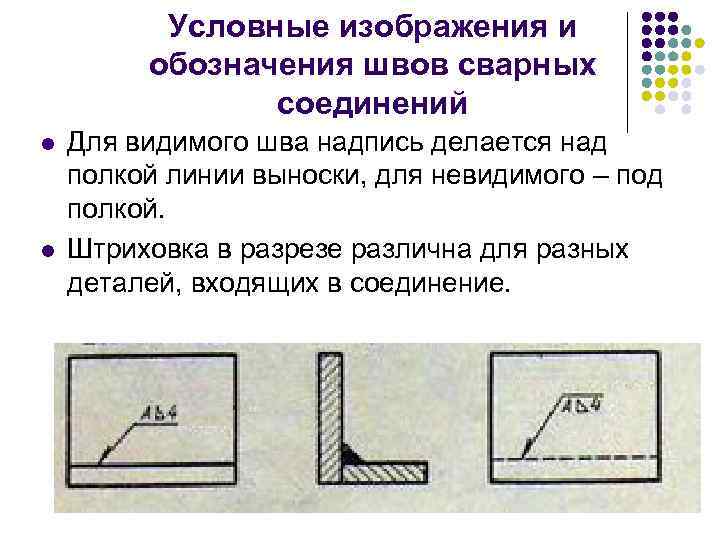

Условные изображения и обозначения швов сварных соединений l l Для видимого шва надпись делается над полкой линии выноски, для невидимого – под полкой. Штриховка в разрезе различна для разных деталей, входящих в соединение.

Паяные швы. Паяное соединение образуется за счёт микросвязей между материалом детали и присадочным материалом, называемым припоем. Изображают на чертежах сплошной линией толщиной 2 s.

Клеевые соединения. Применяют различные синтетические клеи. Для обозначения клееного соединения применяется условный знак – К. Изображают на чертежах сплошной линией толщиной 2 s.

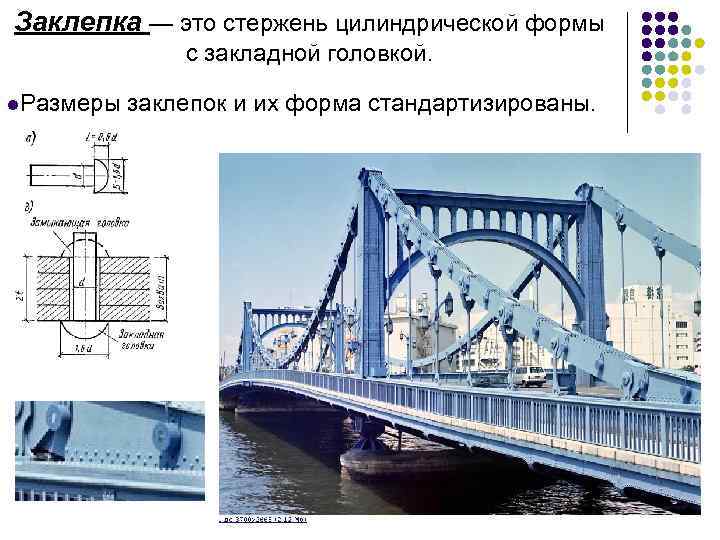

Заклепка — это стержень цилиндрической формы с закладной головкой. l. Размеры заклепок и их форма стандартизированы.

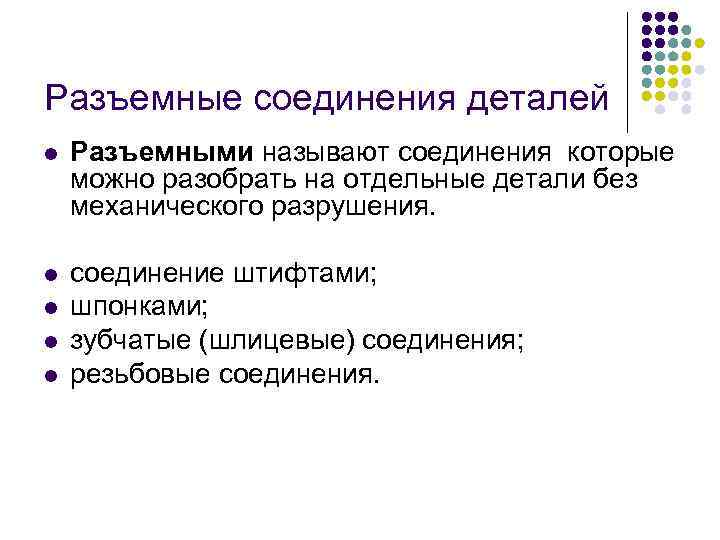

Разъемные соединения деталей l Разъемными называют соединения которые можно разобрать на отдельные детали без механического разрушения. l соединение штифтами; шпонками; зубчатые (шлицевые) соединения; резьбовые соединения. l l l

Соединения штифтом Штифт — деталь цилиндрической или конической формы для неподвижного соединения деталей.

Шпоночное соединение предназначено для соединения вала с надетой на него деталью с целью передачи крутящего момента. Крепёжной деталью в соединении является шпонка, которая и дала наименование соединению.

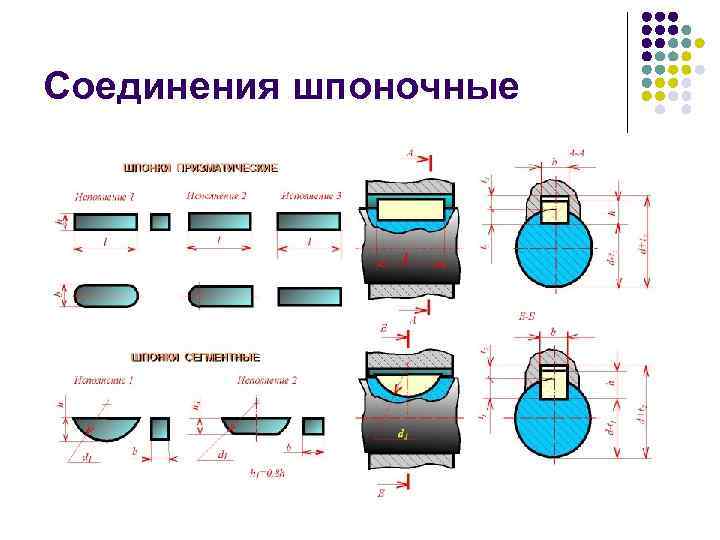

Соединения шпоночные

Зубчатое (шлицевое) соединение представляет собой соединение, образуемое выступами зубьями на валу, входящими во впадины соответствующей формы на ступице.

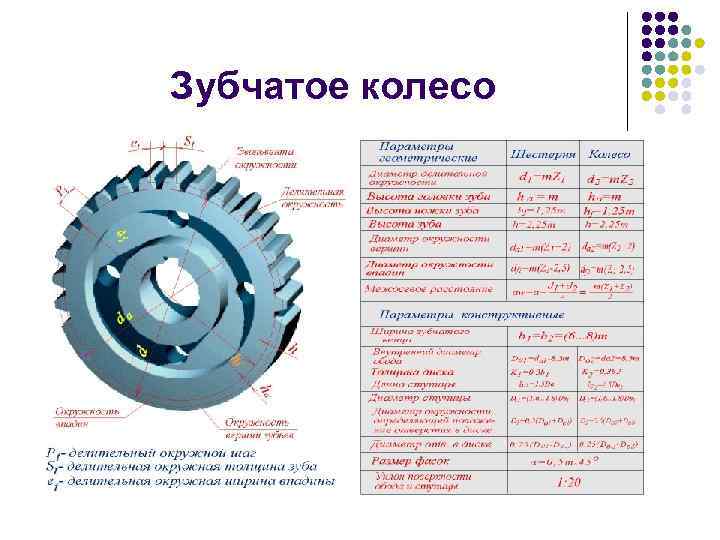

Зубчатое колесо

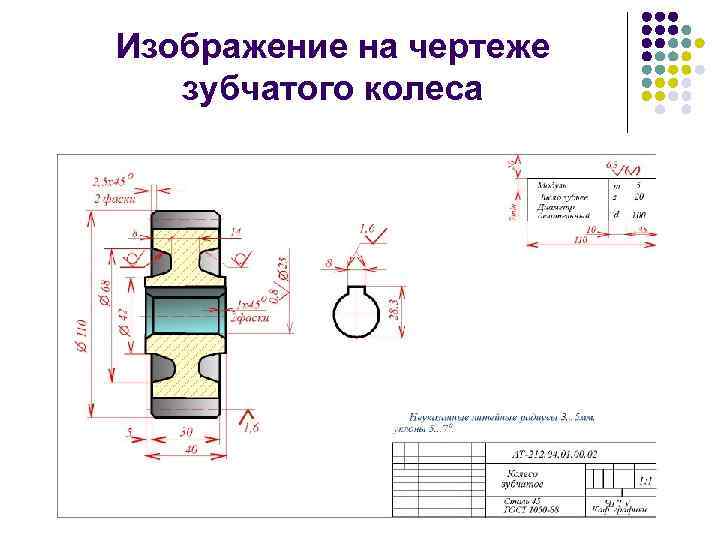

Изображение на чертеже зубчатого колеса

Резьбовые соединения l l Болтовое соединение. Шпилечное соединение. Соединение болтом или винтом. Соединение труб.

Определение резьбы l Резьба – есть поверхность, образованная при винтовом движением плоской фигуры по цилиндрической или конической поверхности.

Наружная и внутренняя резьба l Наружная резьба – резьба, образованная на наружной цилиндрической (конической) поверхности. l Внутренняя резьба – резьба, образованная на внутренней цилиндрической (конической) поверхности.

Резьба образованная контуром вращающимся по часовой стрелке называется правой резьбой, против часовой стрелки – левой резьбой.

По числу заходов резьбы подразделяются на: однозаходные – образуются движением одной плоской фигуры и многозаходные (двухзаходные, трехзаходные…) – образуются движением нескольких рядом расположенных фигур.

Параметры резьбы. Угол профиля α – угол между боковыми сторонами профиля. D – наружный диаметр резьбы d внутренний диаметр резьбы P – шаг резьбы – расстояние между соседними одноименными боковыми сторонами профиля. Ход резьбы Рn – расстояние которое пройдет точка за один оборот винта или гайки. Рn =Р x n, где n – число заходов Номинальный диаметр резьбы – диаметр условно характеризующий размер резьбы.

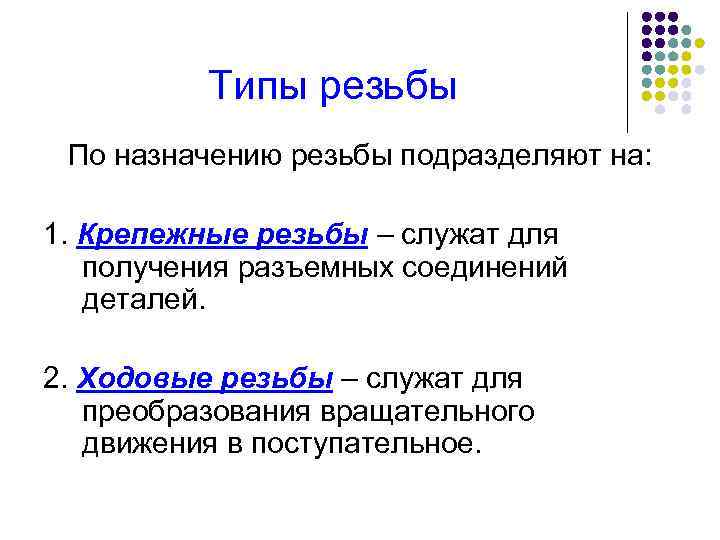

Типы резьбы По назначению резьбы подразделяют на: 1. Крепежные резьбы – служат для получения разъемных соединений деталей. 2. Ходовые резьбы – служат для преобразования вращательного движения в поступательное.

Крепежные резьбы 1. Метрическая резьба - М М 24 LH На стержне. В отверстии М 24 x 2 Профиль равносторонний треугольник с углом при вершине 60° За номинальный диаметрической резьбы принимают наружный диаметр резьбы М – метрическая резьба 24 – номинальный диаметр (мм) 2 – шаг (мм), указывается мелкий шаг (крупный шаг не указывается). LH – левая резьба

2. Трубная циллиндрическая резьба - G Профиль треугольник со скругленными вершинами и углом при вершине 55°. На стержне. G – обозначение трубной G 1" цилиндрической резьбы. 1" – номинальный диаметр (дюйм). 1" = 25. 4 мм За номинальный диаметр трубных резьб принимают внутренний диаметр трубы в свету В отверстии G 11/4" G – обозначение трубной цилиндрической резьбы. 11/4" – номинальный диаметр (дюйм).

3. Трубная коническая резьба - R (Rc) На стержне R 1" В отверстии R – обозначение трубной конической резьбы на стержне. 1" – номинальный диаметр (дюйм) Rc 11/2" Rс – обозначение трубной конической резьбы в отверстии. 11/2" – номинальный диаметр (дюйм)

Ходовые резьбы 1. Трапецеидальная резьба - Tr Профиль равнобокая трапеция с углом 30°. Tr 32 x 12(Р 6) На стержне Тr – обозначение трапецеидальной резьбы 32 – номинальный диаметр (мм) 12 – ход резьбы (мм) 6 – шаг резьбы (мм) За номинальный диаметр трапецеидальной резьбы принимают наружный диаметр резьбы.

2. Упорная резьба - S Профиль неравнобокая трапеция с углом 30 и 3°. S 80 x 10 На стержне. S 80 x 10 В отверстии За номинальный диаметр упорной резьбы принимают наружный диаметр резьбы S – упорная резьба 80 – номинальный диаметр (мм) 10 – шаг (мм), (указывается всегда)

3. Прямоугольная нестандартная резьба На стержне Р Р/2 В отверстии Р Р/2 4 размера: D – наружный диаметр d D d – внутренний диаметр Р – шаг резьбы P/2 – ширина впадины или зуба.
