ЛЕКЦИЯ по учебной дисциплине Огневая подготовка ТЕМА 4 Основы и правила стрельбы. .

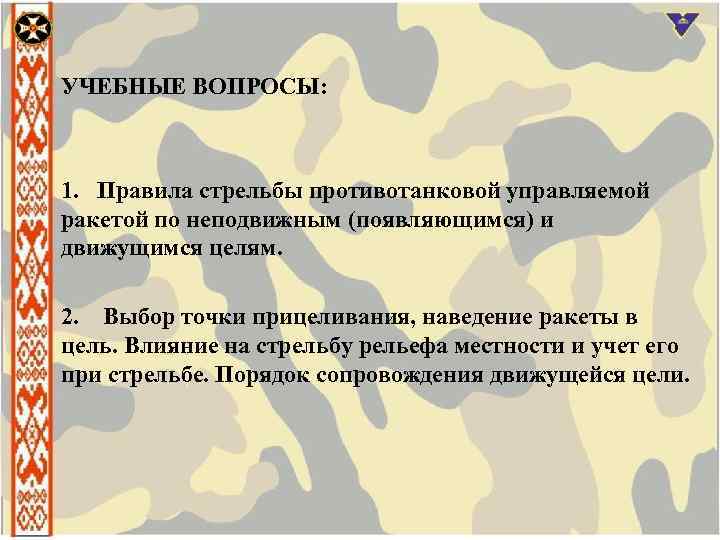

УЧЕБНЫЕ ВОПРОСЫ: 1. Правила стрельбы противотанковой управляемой ракетой по неподвижным (появляющимся) и движущимся целям. 2. Выбор точки прицеливания, наведение ракеты в цель. Влияние на стрельбу рельефа местности и учет его при стрельбе. Порядок сопровождения движущейся цели.

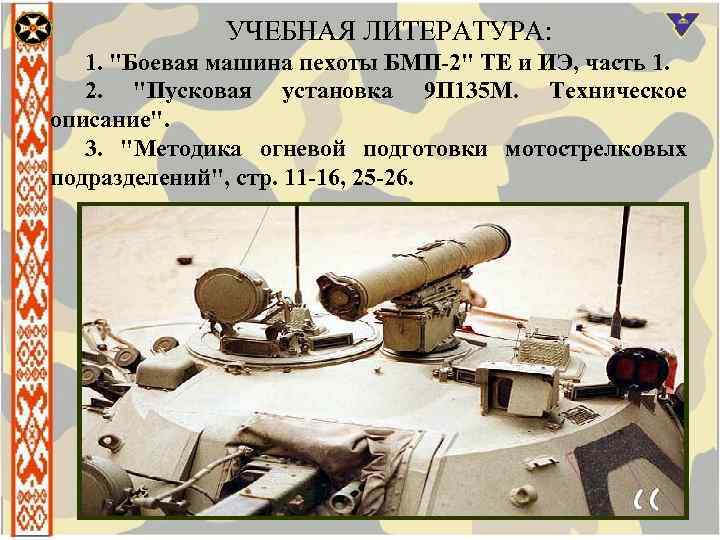

УЧЕБНАЯ ЛИТЕРАТУРА: 1. "Боевая машина пехоты БМП-2" ТЕ и ИЭ, часть 1. 2. "Пусковая установка 9 П 135 М. Техническое описание". 3. "Методика огневой подготовки мотострелковых подразделений", стр. 11 -16, 25 -26.

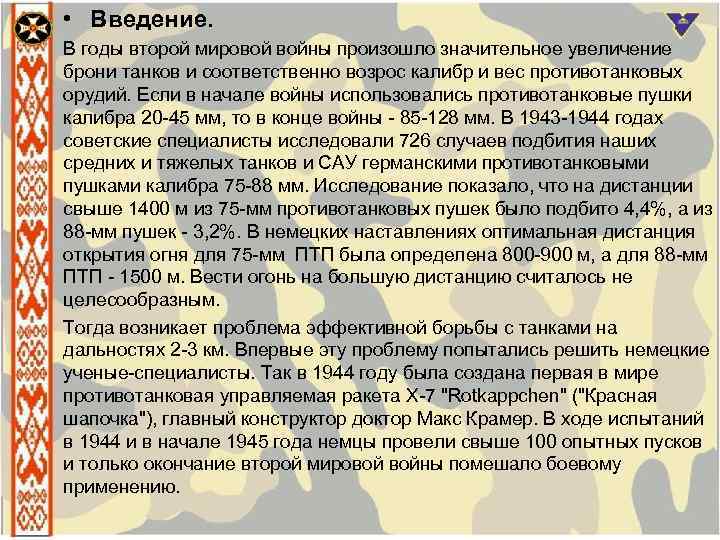

• Введение. В годы второй мировой войны произошло значительное увеличение брони танков и соответственно возрос калибр и вес противотанковых орудий. Если в начале войны использовались противотанковые пушки калибра 20 45 мм, то в конце войны 85 128 мм. В 1943 1944 годах советские специалисты исследовали 726 случаев подбития наших средних и тяжелых танков и САУ германскими противотанковыми пушками калибра 75 88 мм. Исследование показало, что на дистанции свыше 1400 м из 75 мм противотанковых пушек было подбито 4, 4%, а из 88 мм пушек 3, 2%. В немецких наставлениях оптимальная дистанция открытия огня для 75 мм ПТП была определена 800 900 м, а для 88 мм ПТП 1500 м. Вести огонь на большую дистанцию считалось не целесообразным. Тогда возникает проблема эффективной борьбы с танками на дальностях 2 3 км. Впервые эту проблему попытались решить немецкие ученые специалисты. Так в 1944 году была создана первая в мире противотанковая управляемая ракета Х 7 "Rotkappchen" ("Красная шапочка"), главный конструктор доктор Макс Крамер. В ходе испытаний в 1944 и в начале 1945 года немцы провели свыше 100 опытных пусков и только окончание второй мировой войны помешало боевому применению.

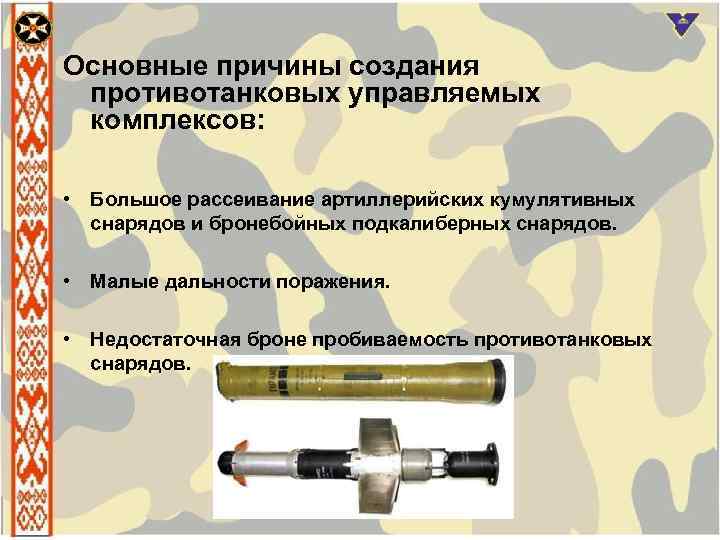

Основные причины создания противотанковых управляемых комплексов: • Большое рассеивание артиллерийских кумулятивных снарядов и бронебойных подкалиберных снарядов. • Малые дальности поражения. • Недостаточная броне пробиваемость противотанковых снарядов.

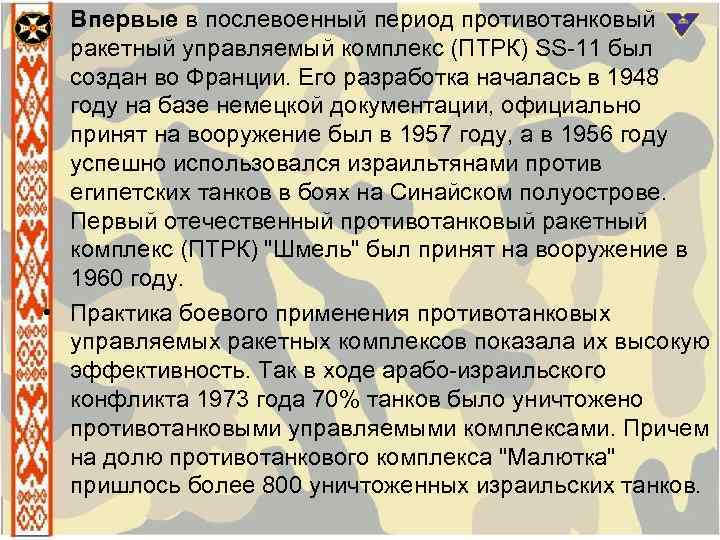

• Впервые в послевоенный период противотанковый ракетный управляемый комплекс (ПТРК) SS 11 был создан во Франции. Его разработка началась в 1948 году на базе немецкой документации, официально принят на вооружение был в 1957 году, а в 1956 году успешно использовался израильтянами против египетских танков в боях на Синайском полуострове. Первый отечественный противотанковый ракетный комплекс (ПТРК) "Шмель" был принят на вооружение в 1960 году. • Практика боевого применения противотанковых управляемых ракетных комплексов показала их высокую эффективность. Так в ходе арабо израильского конфликта 1973 года 70% танков было уничтожено противотанковыми управляемыми комплексами. Причем на долю противотанкового комплекса "Малютка" пришлось более 800 уничтоженных израильских танков.

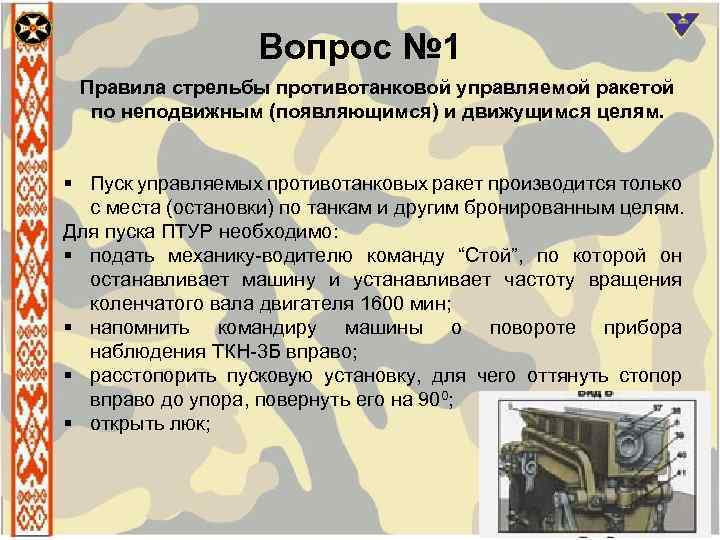

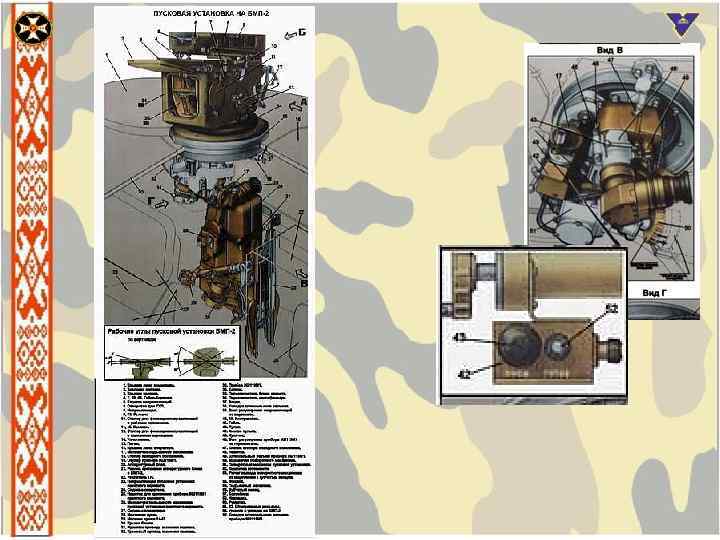

Вопрос № 1 Правила стрельбы противотанковой управляемой ракетой по неподвижным (появляющимся) и движущимся целям. § Пуск управляемых противотанковых ракет производится только с места (остановки) по танкам и другим бронированным целям. Для пуска ПТУР необходимо: § подать механику водителю команду “Стой”, по которой он останавливает машину и устанавливает частоту вращения коленчатого вала двигателя 1600 мин; § напомнить командиру машины о повороте прибора наблюдения ТКН 3 Б вправо; § расстопорить пусковую установку, для чего оттянуть стопор вправо до упора, повернуть его на 900; § открыть люк;

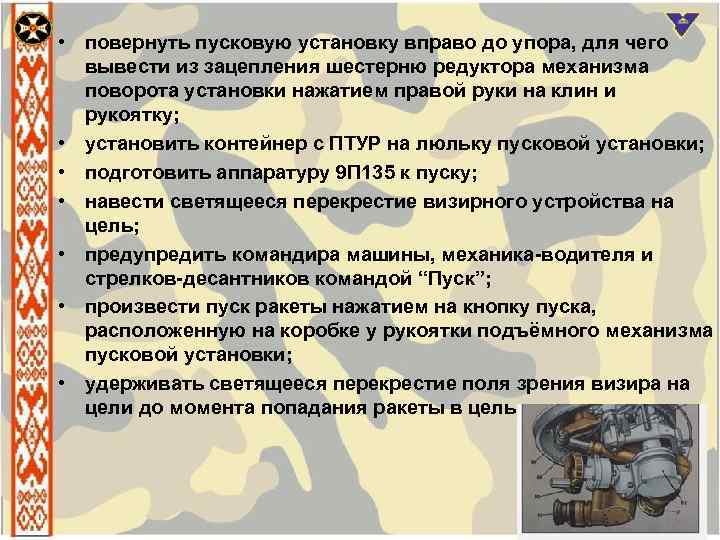

• повернуть пусковую установку вправо до упора, для чего вывести из зацепления шестерню редуктора механизма поворота установки нажатием правой руки на клин и рукоятку; • установить контейнер с ПТУР на люльку пусковой установки; • подготовить аппаратуру 9 П 135 к пуску; • навести светящееся перекрестие визирного устройства на цель; • предупредить командира машины, механика-водителя и стрелков-десантников командой “Пуск”; • произвести пуск ракеты нажатием на кнопку пуска, расположенную на коробке у рукоятки подъёмного механизма пусковой установки; • удерживать светящееся перекрестие поля зрения визира на цели до момента попадания ракеты в цель.

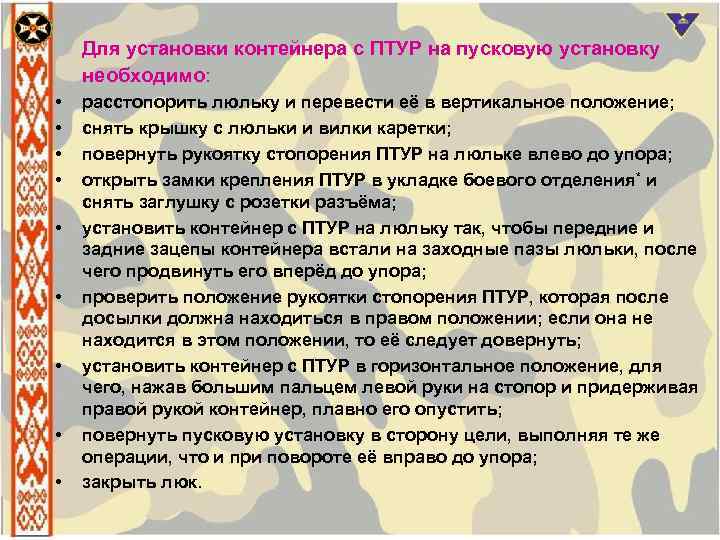

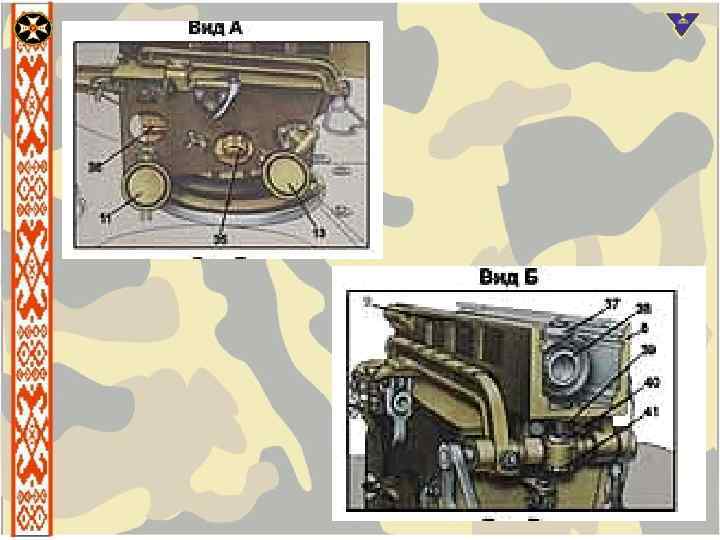

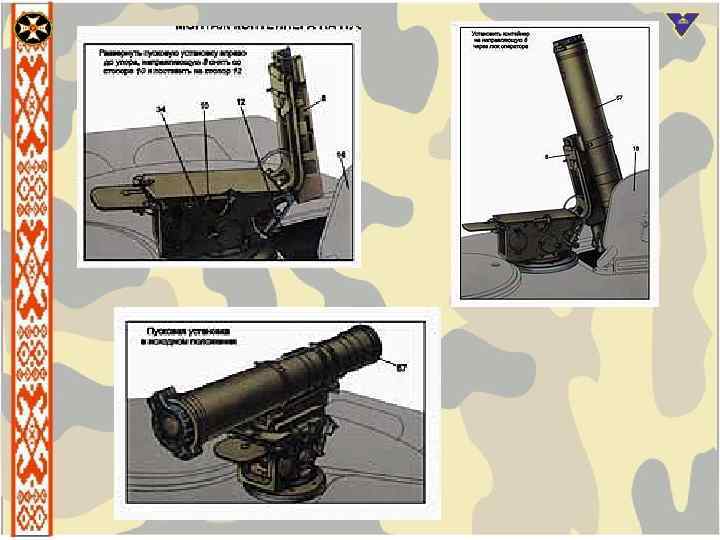

Для установки контейнера с ПТУР на пусковую установку необходимо: • • • расстопорить люльку и перевести её в вертикальное положение; снять крышку с люльки и вилки каретки; повернуть рукоятку стопорения ПТУР на люльке влево до упора; открыть замки крепления ПТУР в укладке боевого отделения * и снять заглушку с розетки разъёма; установить контейнер с ПТУР на люльку так, чтобы передние и задние зацепы контейнера встали на заходные пазы люльки, после чего продвинуть его вперёд до упора; проверить положение рукоятки стопорения ПТУР, которая после досылки должна находиться в правом положении; если она не находится в этом положении, то её следует довернуть; установить контейнер с ПТУР в горизонтальное положение, для чего, нажав большим пальцем левой руки на стопор и придерживая правой рукой контейнер, плавно его опустить; повернуть пусковую установку в сторону цели, выполняя те же операции, что и при повороте её вправо до упора; закрыть люк.
Для подготовки аппаратуры 9 П 135 необходимо: • проверить закрытие люков машины, при закрытых люках лампочка красного цвета ЛЮКИ ОТКР. Не должна гореть; • придать пушке максимальный угол склонения; • открыть защитную крышку окна визирного устройства; • включить выключатель ПТР на блоке управления БУ-25; • установить переключатель НБ-БС в положение БС и отрегулировать яркость свечения перекрестия поля зрения визира; • убедиться в готовности ПТУР к пуску, что определяется по свечению лампочки зелёного цвета ГОТОВНОСТЬ, расположенной ниже кнопки пуска;

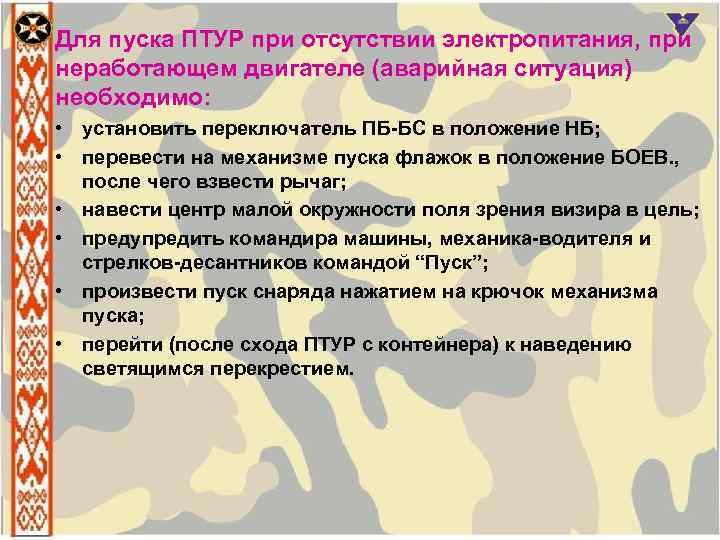

Для пуска ПТУР при отсутствии электропитания, при неработающем двигателе (аварийная ситуация) необходимо: • установить переключатель ПБ-БС в положение НБ; • перевести на механизме пуска флажок в положение БОЕВ. , после чего взвести рычаг; • навести центр малой окружности поля зрения визира в цель; • предупредить командира машины, механика-водителя и стрелков-десантников командой “Пуск”; • произвести пуск снаряда нажатием на крючок механизма пуска; • перейти (после схода ПТУР с контейнера) к наведению светящимся перекрестием.

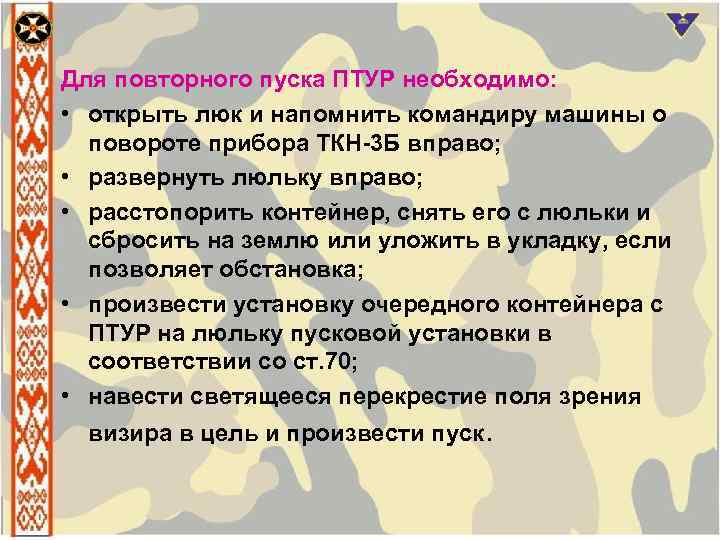

Для повторного пуска ПТУР необходимо: • открыть люк и напомнить командиру машины о повороте прибора ТКН-3 Б вправо; • развернуть люльку вправо; • расстопорить контейнер, снять его с люльки и сбросить на землю или уложить в укладку, если позволяет обстановка; • произвести установку очередного контейнера с ПТУР на люльку пусковой установки в соответствии со ст. 70; • навести светящееся перекрестие поля зрения визира в цель и произвести пуск.

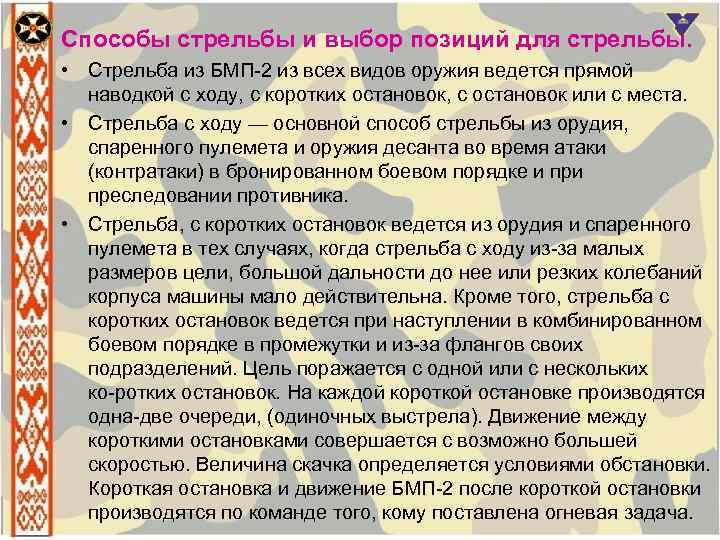

Способы стрельбы и выбор позиций для стрельбы. • Стрельба из БМП 2 из всех видов оружия ведется прямой наводкой с ходу, с коротких остановок, с остановок или с места. • Стрельба с ходу — основной способ стрельбы из орудия, спаренного пулемета и оружия десанта во время атаки (контратаки) в бронированном боевом порядке и преследовании противника. • Стрельба, с коротких остановок ведется из орудия и спаренного пулемета в тех случаях, когда стрельба с ходу из за малых размеров цели, большой дальности до нее или резких колебаний корпуса машины мало действительна. Кроме того, стрельба с коротких остановок ведется при наступлении в комбинированном боевом порядке в промежутки и из за флангов своих подразделений. Цель поражается с одной или с нескольких ко ротких остановок. На каждой короткой остановке производятся одна две очереди, (одиночных выстрела). Движение между короткими остановками совершается с возможно большей скоростью. Величина скачка определяется условиями обстановки. Короткая остановка и движение БМП 2 после короткой остановки производятся по команде того, кому поставлена огневая задача.

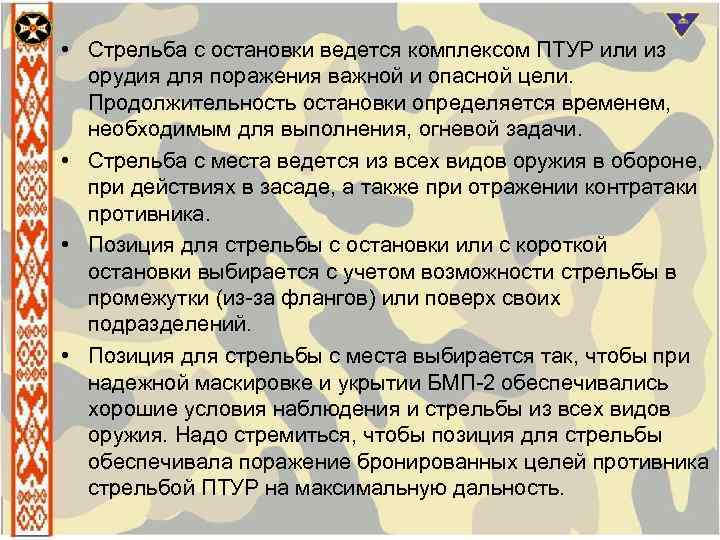

• Стрельба с остановки ведется комплексом ПТУР или из орудия для поражения важной и опасной цели. Продолжительность остановки определяется временем, необходимым для выполнения, огневой задачи. • Стрельба с места ведется из всех видов оружия в обороне, при действиях в засаде, а также при отражении контратаки противника. • Позиция для стрельбы с остановки или с короткой остановки выбирается с учетом возможности стрельбы в промежутки (из за флангов) или поверх своих подразделений. • Позиция для стрельбы с места выбирается так, чтобы при надежной маскировке и укрытии БМП 2 обеспечивались хорошие условия наблюдения и стрельбы из всех видов оружия. Надо стремиться, чтобы позиция для стрельбы обеспечивала поражение бронированных целей противника стрельбой ПТУР на максимальную дальность.

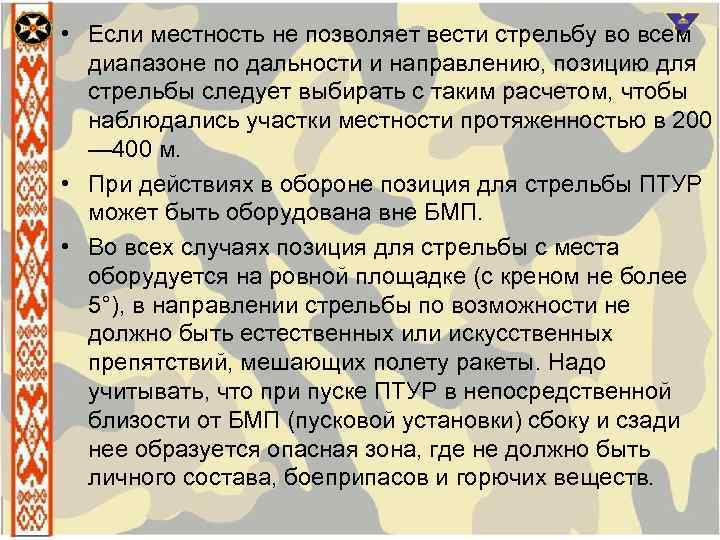

• Если местность не позволяет вести стрельбу во всем диапазоне по дальности и направлению, позицию для стрельбы следует выбирать с таким расчетом, чтобы наблюдались участки местности протяженностью в 200 — 400 м. • При действиях в обороне позиция для стрельбы ПТУР может быть оборудована вне БМП. • Во всех случаях позиция для стрельбы с места оборудуется на ровной площадке (с креном не более 5°), в направлении стрельбы по возможности не должно быть естественных или искусственных препятствий, мешающих полету ракеты. Надо учитывать, что при пуске ПТУР в непосредственной близости от БМП (пусковой установки) сбоку и сзади нее образуется опасная зона, где не должно быть личного состава, боеприпасов и горючих веществ.

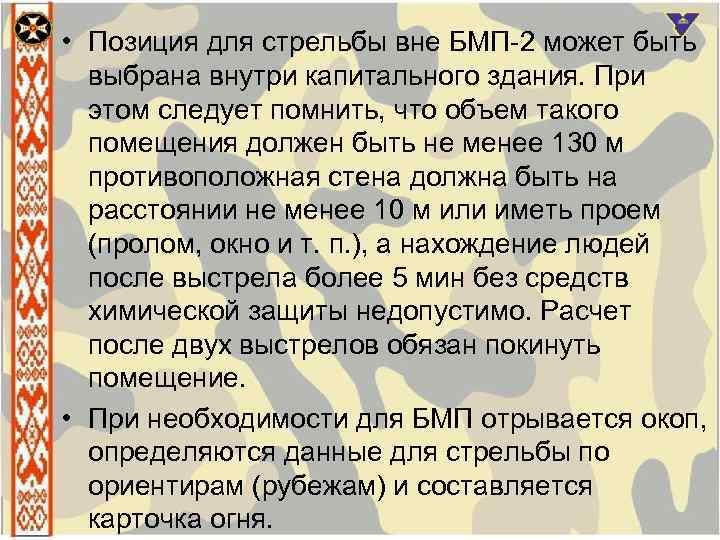

• Позиция для стрельбы вне БМП 2 может быть выбрана внутри капитального здания. При этом следует помнить, что объем такого помещения должен быть не менее 130 м противоположная стена должна быть на расстоянии не менее 10 м или иметь проем (пролом, окно и т. п. ), а нахождение людей после выстрела более 5 мин без средств химической защиты недопустимо. Расчет после двух выстрелов обязан покинуть помещение. • При необходимости для БМП отрывается окоп, определяются данные для стрельбы по ориентирам (рубежам) и составляется карточка огня.
ВЫВОД: Таким образом, мы убедились, что комплекс довольно прост и надежен в эксплуатации. Знание способов стрельбы из комплекса позволит использовать его наиболее эффективно. (Перезарядка ПТУР)

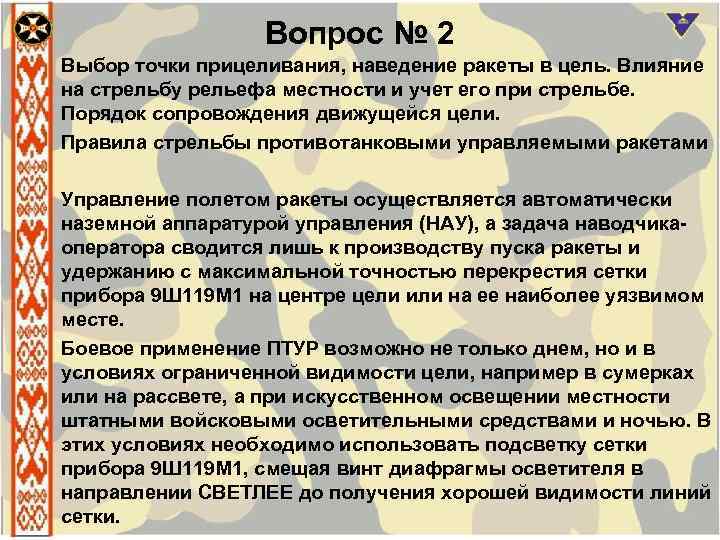

Вопрос № 2 Выбор точки прицеливания, наведение ракеты в цель. Влияние на стрельбу рельефа местности и учет его при стрельбе. Порядок сопровождения движущейся цели. Правила стрельбы противотанковыми управляемыми ракетами Управление полетом ракеты осуществляется автоматически наземной аппаратурой управления (НАУ), а задача наводчикаоператора сводится лишь к производству пуска ракеты и удержанию с максимальной точностью перекрестия сетки прибора 9 Ш 119 М 1 на центре цели или на ее наиболее уязвимом месте. Боевое применение ПТУР возможно не только днем, но и в условиях ограниченной видимости цели, например в сумерках или на рассвете, а при искусственном освещении местности штатными войсковыми осветительными средствами и ночью. В этих условиях необходимо использовать подсветку сетки прибора 9 Ш 119 М 1, смещая винт диафрагмы осветителя в направлении СВЕТЛЕЕ до получения хорошей видимости линий сетки.

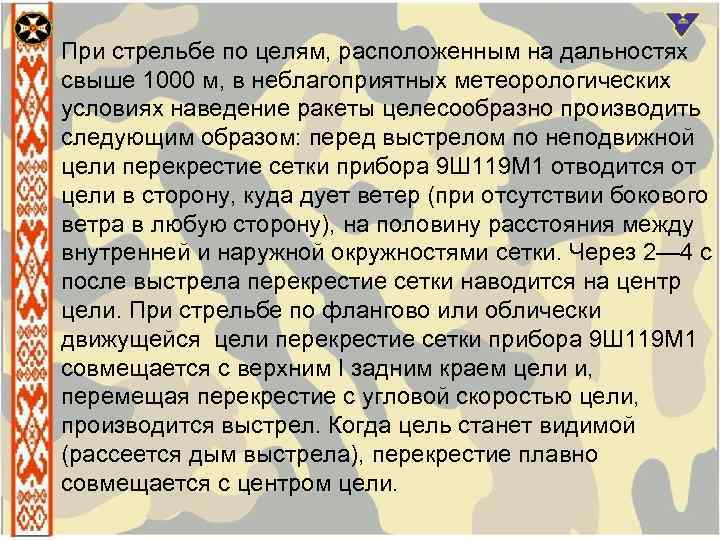

При стрельбе по целям, расположенным на дальностях свыше 1000 м, в неблагоприятных метеорологических условиях наведение ракеты целесообразно производить следующим образом: перед выстрелом по неподвижной цели перекрестие сетки прибора 9 Ш 119 М 1 отводится от цели в сторону, куда дует ветер (при отсутствии бокового ветра в любую сторону), на половину расстояния между внутренней и наружной окружностями сетки. Через 2— 4 с после выстрела перекрестие сетки наводится на центр цели. При стрельбе по флангово или облически движущейся цели перекрестие сетки прибора 9 Ш 119 М 1 совмещается с верхним I задним краем цели и, перемещая перекрестие с угловой скоростью цели, производится выстрел. Когда цель станет видимой (рассеется дым выстрела), перекрестие плавно совмещается с центром цели.

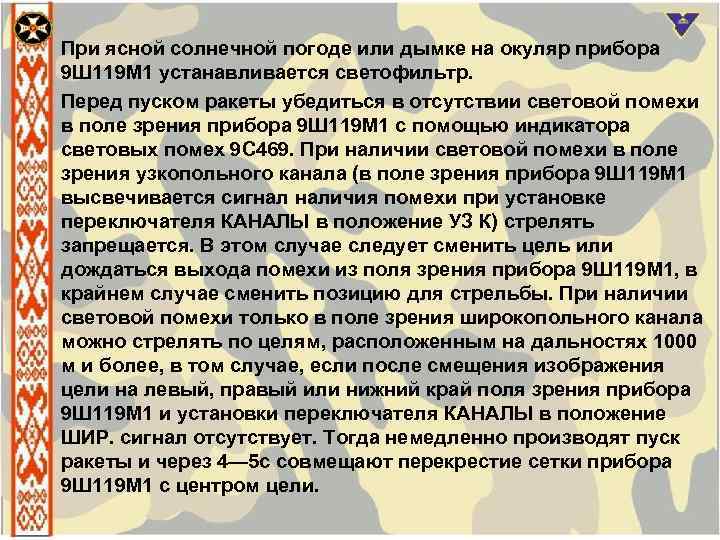

При ясной солнечной погоде или дымке на окуляр прибора 9 Ш 119 М 1 устанавливается светофильтр. Перед пуском ракеты убедиться в отсутствии световой помехи в поле зрения прибора 9 Ш 119 М 1 с помощью индикатора световых помех 9 С 469. При наличии световой помехи в поле зрения узкопольного канала (в поле зрения прибора 9 Ш 119 М 1 высвечивается сигнал наличия помехи при установке переключателя КАНАЛЫ в положение УЗ К) стрелять запрещается. В этом случае следует сменить цель или дождаться выхода помехи из поля зрения прибора 9 Ш 119 М 1, в крайнем случае сменить позицию для стрельбы. При наличии световой помехи только в поле зрения широкопольного канала можно стрелять по целям, расположенным на дальностях 1000 м и более, в том случае, если после смещения изображения цели на левый, правый или нижний край поля зрения прибора 9 Ш 119 М 1 и установки переключателя КАНАЛЫ в положение ШИР. сигнал отсутствует. Тогда немедленно производят пуск ракеты и через 4— 5 c совмещают перекрестие сетки прибора 9 Ш 119 М 1 с центром цели.

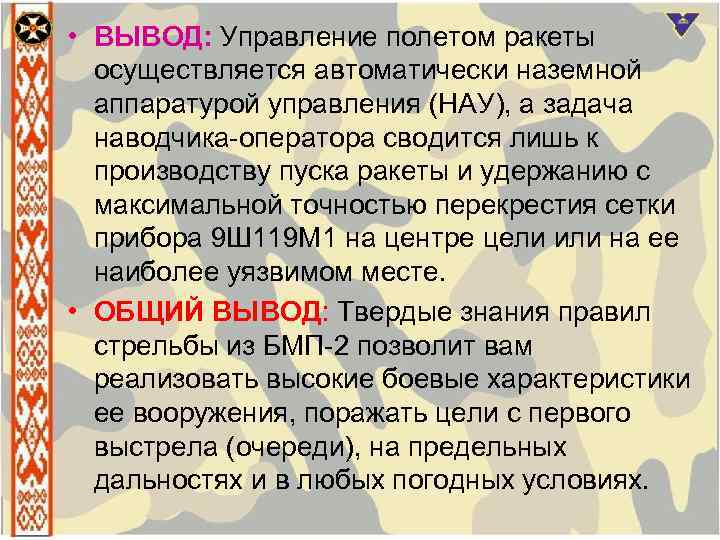

• ВЫВОД: Управление полетом ракеты осуществляется автоматически наземной аппаратурой управления (НАУ), а задача наводчика оператора сводится лишь к производству пуска ракеты и удержанию с максимальной точностью перекрестия сетки прибора 9 Ш 119 М 1 на центре цели или на ее наиболее уязвимом месте. • ОБЩИЙ ВЫВОД: Твердые знания правил стрельбы из БМП 2 позволит вам реализовать высокие боевые характеристики ее вооружения, поражать цели с первого выстрела (очереди), на предельных дальностях и в любых погодных условиях.
