Лекция по теме РЕЗЬБА Образование винтовой линии

Лекция по теме: «РЕЗЬБА»

Образование винтовой линии Винтовая линия – это простран ственная кривая, которая может быть образована точкой, совершающей движение по образующей какой либо поверхности вращения, при этом сама образующая совершает вращательное движение вокруг оси. Цилиндрической винтовой линией называется винтовая линия, расположенная на поверхности прямого кругового цилиндра, образованная в результате равномерного движения точки вдоль образующей поверхности цилиндра, в то время как сама образующая равномерно вращается вокруг оси цилиндра

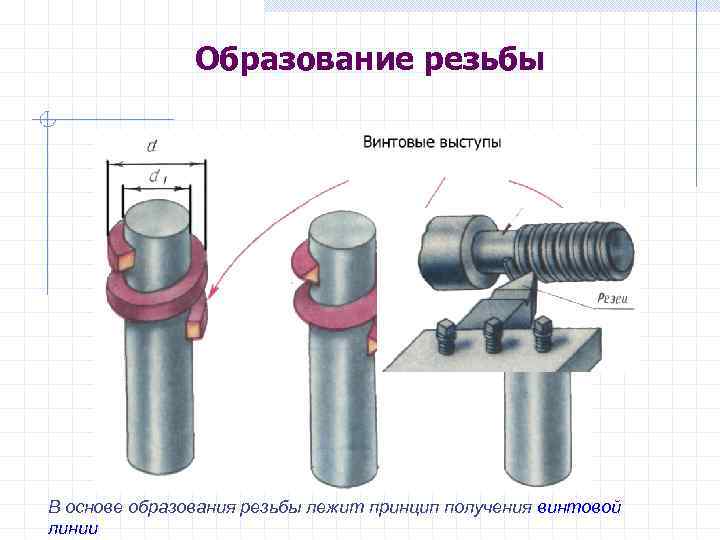

Образование резьбы В основе образования резьбы лежит принцип получения винтовой линии

Параметры резьбы Наружный диаметр резьбы D(d) – диаметр воображаемого прямого кругового цилиндра, описанного вокруг вершин наружной или впадин внутренней цилиндрической резьбы. Внутренний диаметр резьбы D 1(d 1) – диаметр воображаемого прямого кругового цилиндра, вписанного во впадины наружной или вершиын внутренней цилиндрической резьбы. Наружный диаметр резьбы принимается за номинальный диаметр, который характеризует размер резьбы и используется в ее обозначении

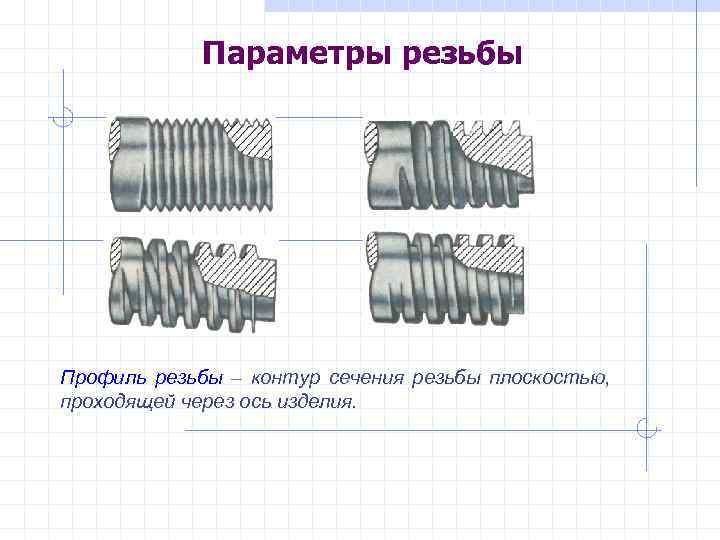

Параметры резьбы Профиль резьбы – контур сечения резьбы плоскостью, проходящей через ось изделия.

Параметры резьбы Шаг резьбы (P) – расстояние по линии, параллельной оси резьбы между средними точками ближайших одноименных боковых сторон профиля резьбы, лежащими в одной осевой плоскости по одну сторону оси резьбы. Ход резьбы (Ph) – расстояние по линии, параллельной оси резьбы между любой средней точкой, полученной при перемещении исходной средней точки по винтовой линии на угол 360°. Ph = P х n

Конструктивные элементы резьбы Фаска – скос торцевой кромки детали. Предохраняет крайние витки от повреждений и служит направляющей при соединении деталей с резьбой. Сбег резьбы – участок неполного профиля. Недовод резьбы – величина ненарезанной части поверхности детали между концами сбега и опорной поверхностью детали. Недорез резьбы – участок поверхности детали, включающий сбег + недовод.

Конструктивные элементы резьбы Проточка – участок поверхности детали, предназначенный для устранения недореза резьбы за счет уменьшения диаметра стержня для наружной резьбы и увеличения диаметра стержня для внутренней, обеспечивающий выход резьбонарезающего инструмента.

Конструктивные элементы резьбы

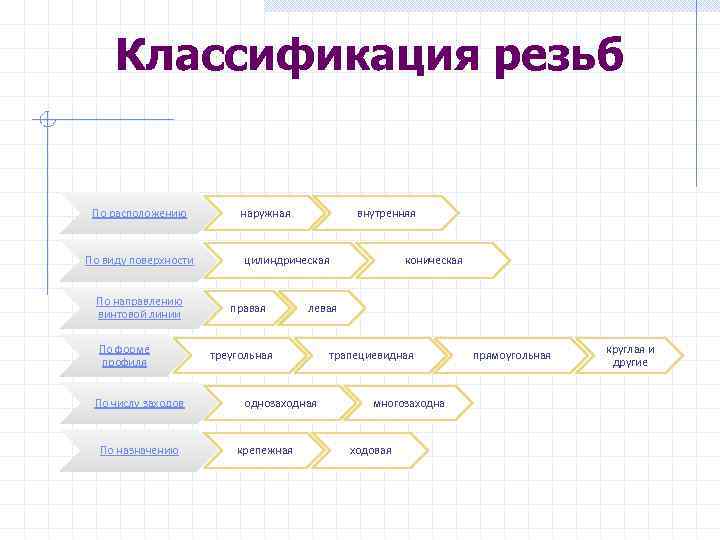

Классификация резьб По расположению По виду поверхности По направлению винтовой линии По форме профиля По числу заходов По назначению наружная внутренняя цилиндрическая правая левая треугольная однозаходная крепежная коническая трапециевидная многозаходна ходовая прямоугольная круглая и другие

Классификация резьб по расположению Наружная Внутренняя

Классификация резьб по форме поверхности Цилиндрическая Коническая

Классификация резьб по направлению винтовой линии Правая (против часовой стрелки) Левая (по часовой стрелке)

Классификация резьб по форме профиля Треугольная Трапециевидная Прямоугольная Круглая и прочие

Классификация резьб по числу заходов Однозаходная Ph = Р Р – шаг; n – число заходов Многозаходнаяя Трехзаходная Ph = Р*n Ph ход

Классификация резьб по эксплуатационному назначению Крепежная (для неподвижных деталей) • Метрическая

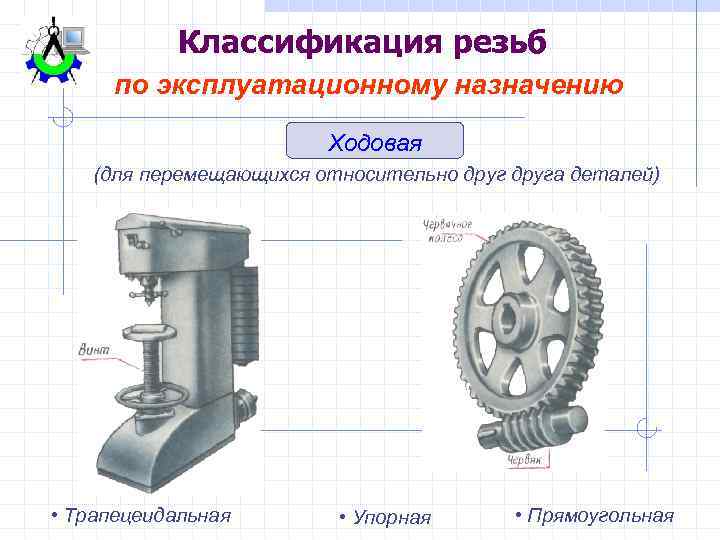

Классификация резьб по эксплуатационному назначению Ходовая (для перемещающихся относительно друга деталей) • Трапецеидальная • Упорная • Прямоугольная

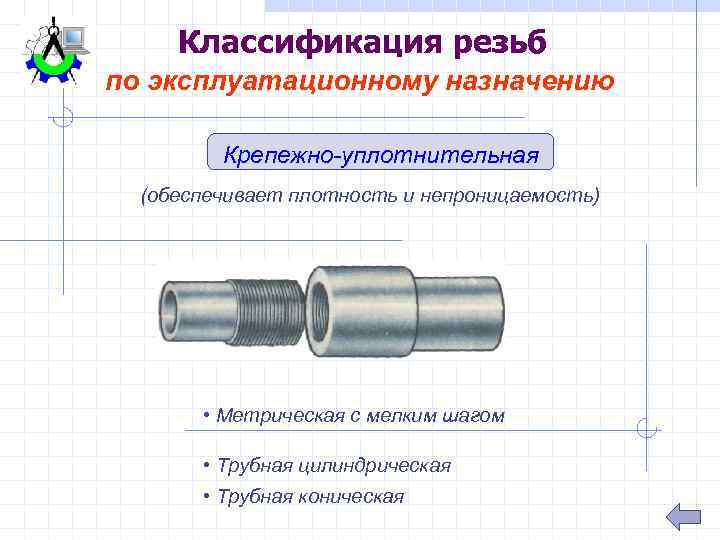

Классификация резьб по эксплуатационному назначению Крепежно уплотнительная (обеспечивает плотность и непроницаемость) • Метрическая с мелким шагом • Трубная цилиндрическая • Трубная коническая

Диаметры и шаги метрической резьбы по ГОСТ 8724 -2002 Диаметры и шаги метрической резьбы Выдержка из ГОСТ 8724 Наружный (номинальный) диаметр резьбы Шаг Р 1 ряд 2 ряд 3 ряд крупный мелкий 15 1, 5; (1) 16 2 1, 5; 1; 0, 75; 0, 5 17 1, 5; (1) 18 2, 5 2; 1, 5; 1; 0, 75; 0, 5 20 2, 5 2; 1, 5; 1; 0, 75; 0, 5 22 3 2; 1, 5; 1; 0, 75 24 25 2; 1, 5; 1 (26) 1, 5 27 3 2; 1, 5; 1; 0, 75 (28) 2; 1, 5; 1 30 3, 5 (3); 2; 1, 5; 1; 0, 75

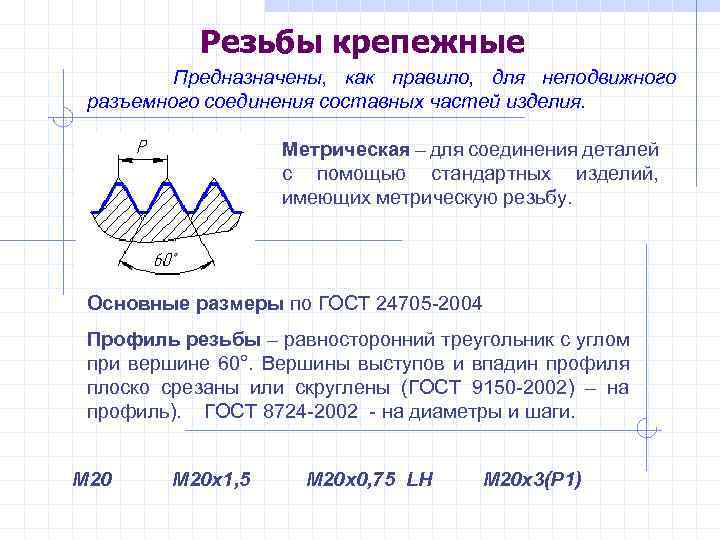

Резьбы крепежные Предназначены, как правило, для неподвижного разъемного соединения составных частей изделия. Метрическая – для соединения деталей с помощью стандартных изделий, имеющих метрическую резьбу. Основные размеры по ГОСТ 24705 -2004 Профиль резьбы – равносторонний треугольник с углом при вершине 60°. Вершины выступов и впадин профиля плоско срезаны или скруглены (ГОСТ 9150 -2002) – на профиль). ГОСТ 8724 -2002 - на диаметры и шаги. М 20 х1, 5 М 20 х0, 75 LH M 20 x 3(P 1)

Резьбы крепежные Дюймовая – применяется при ремонте импортного оборудования и других изделий. Наружный диаметр измеряется в дюймах (1” = 25, 4 мм), шаг задается числом ниток винтовой линии на дюйм длины нарезанного стержня. Профиль резьбы – равнобедренный треугольник с углом при вершине 55°. Вершины выступов и впадин профиля плоско срезаны. 1” резьба дюймовая цилиндрическая с наружным диаметром 1” K 13/4 ГОСТ 6111 -52 – резьба дюймовая коническая

Резьбы крепежные Трубная – применяется на водогазопроводных трубах, на деталях для их соединения – фитингах, трубопроводной арматуре (задвижки, клапаны) и т. д. Профиль резьбы – равнобедренный треугольник с углом при вершине 55°. ГОСТ 6357 -81 – трубная цилиндрическая резьба ГОСТ 6211 -81 – трубная коническая резьба G 1 – резьба трубная цилиндричекая 1” R 1 – резьба внутрення коническая Rс1 – резьба трубная коническая внутренняя

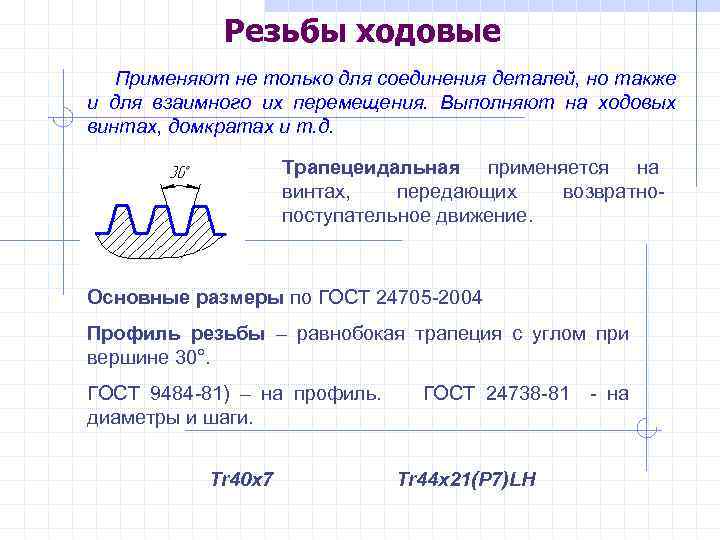

Резьбы ходовые Применяют не только для соединения деталей, но также и для взаимного их перемещения. Выполняют на ходовых винтах, домкратах и т. д. Трапецеидальная применяется на винтах, передающих возвратнопоступательное движение. Основные размеры по ГОСТ 24705 -2004 Профиль резьбы – равнобокая трапеция с углом при вершине 30°. ГОСТ 9484 -81) – на профиль. диаметры и шаги. Tr 40 x 7 ГОСТ 24738 -81 Tr 44 x 21(P 7)LH - на

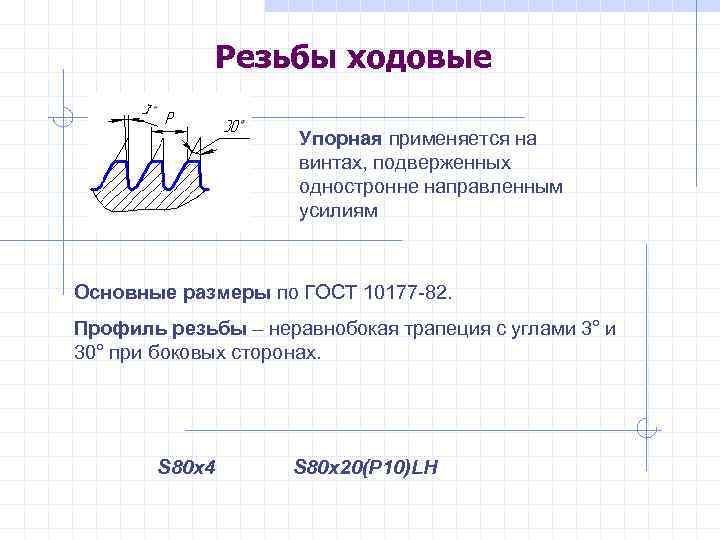

Резьбы ходовые Упорная применяется на винтах, подверженных одностронне направленным усилиям Основные размеры по ГОСТ 10177 -82. Профиль резьбы – неравнобокая трапеция с углами 3° и 30° при боковых сторонах. S 80 x 4 S 80 x 20(P 10)LH

Типы и обозначения резьб Прямоугольная применяется в соединениях, где не должно быть самоотвинчивания под действием приложенной нагрузки. Профиль нестандартизован, поэтому на чертеже приводятся все размеры для ее изготовления Резьбы специальные: имеют стандартный профиль, но размеры диаметра или шага отличны от принятых по стандарту. Сп. М 44 х1, 5

ГОСТ 2. 311 -68 Изображение резьбы На стержне – сплошными основными линиями по наружному диаметру резьбы и сплошными тонкими линиями – по внутреннему диаметру

ГОСТ 2. 311 -68 Изображение резьбы В отверстии – сплошными основными линиями по внутреннему диаметру резьбы и сплошными тонкими линиями – по наружному диаметру

ГОСТ 2. 311 -68 Изображение резьбы 4. Линию, определяющую границу резьбы, наносят на стержне и в отверстии с резьбой в конце полного профиля резьбы (до начала сбега). Границу резьбы проводят до линии наружного диаметра резьбы и изображают сплошной основной линией.

ГОСТ 2. 311 -68 Изображение резьбы 5. Штриховку в разрезах и сечениях проводят до линии наружного диаметра резьбы на стержнях и до линии внутреннего диаметра в отверстии, т. е. в обоих случаях до сплошной основной линии.

ГОСТ 2. 311 -68 Изображение резьбы 6. Размер длины резьбы с полным профилем на стержне и в отверстии указывают как правило без сбега. Размер длины резьбы со сбегом указывают, как показано ниже. Сбег резьбы изображают сплошной тонкой прямой линией.

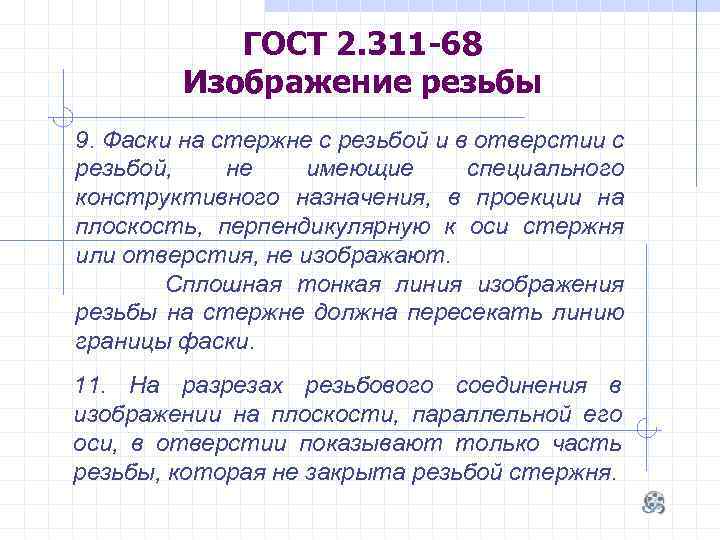

ГОСТ 2. 311 -68 Изображение резьбы 9. Фаски на стержне с резьбой и в отверстии с резьбой, не имеющие специального конструктивного назначения, в проекции на плоскость, перпендикулярную к оси стержня или отверстия, не изображают. Сплошная тонкая линия изображения резьбы на стержне должна пересекать линию границы фаски. 11. На разрезах резьбового соединения в изображении на плоскости, параллельной его оси, в отверстии показывают только часть резьбы, которая не закрыта резьбой стержня.

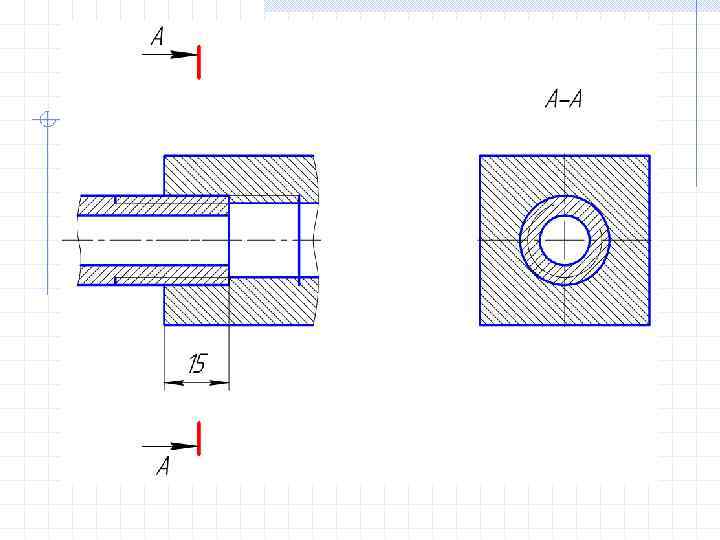

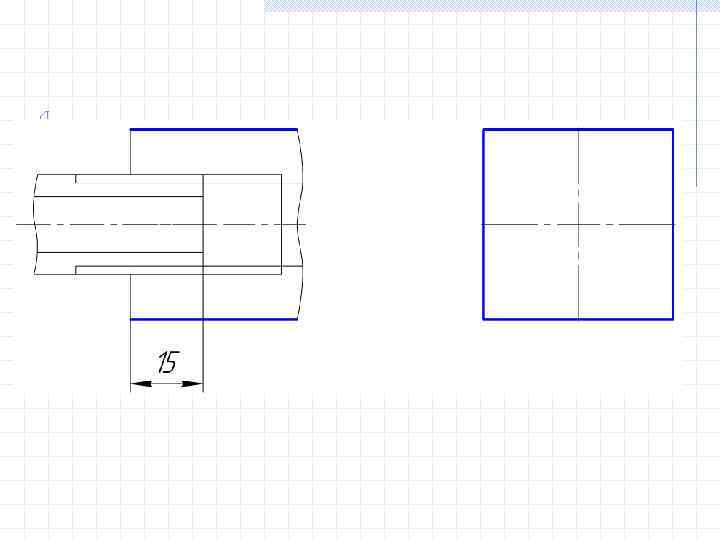

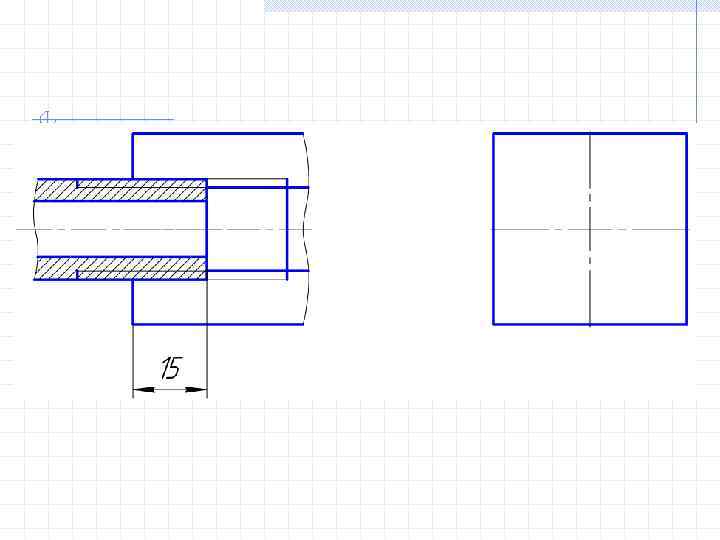

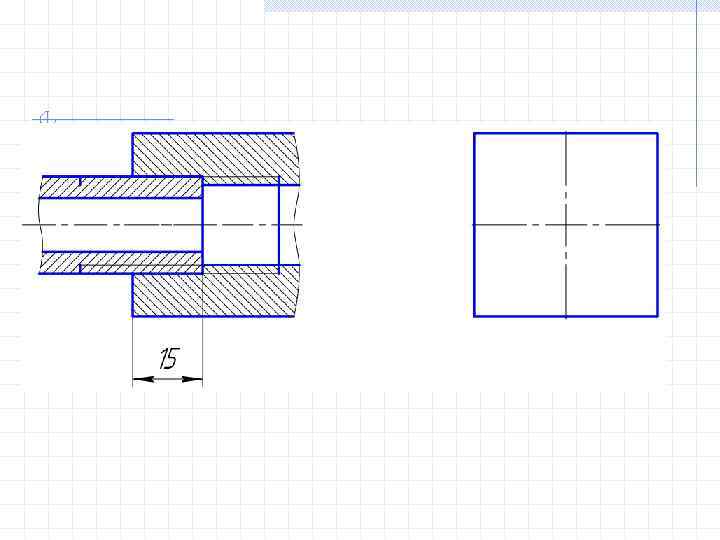

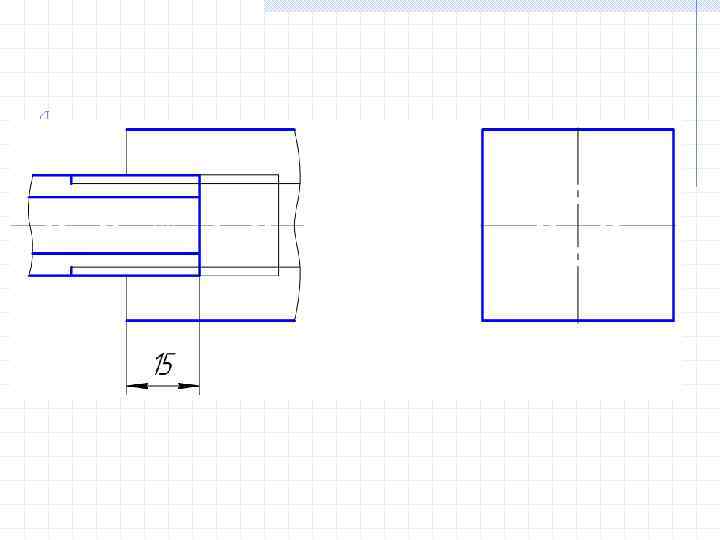

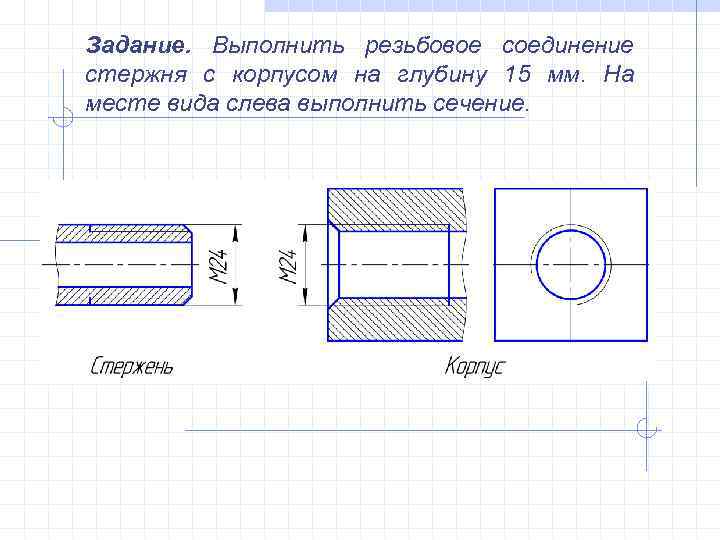

Задание. Выполнить резьбовое соединение стержня с корпусом на глубину 15 мм. На месте вида слева выполнить сечение.

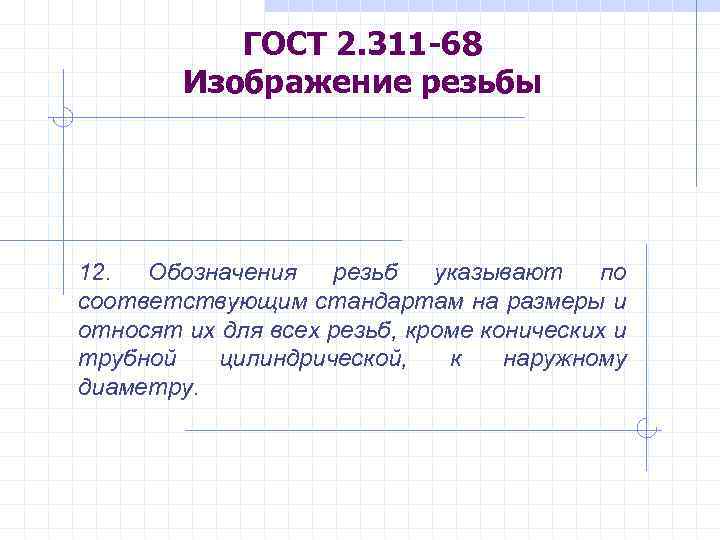

ГОСТ 2. 311 -68 Изображение резьбы 12. Обозначения резьб указывают по соответствующим стандартам на размеры и относят их для всех резьб, кроме конических и трубной цилиндрической, к наружному диаметру.

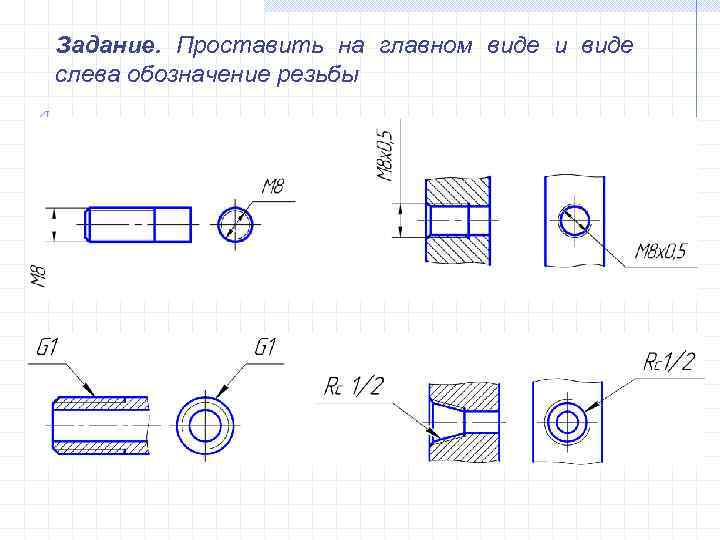

Задание. Проставить на главном виде и виде слева обозначение резьбы
