ЛЕКЦИЯ ПО ДИСЦИПЛИНЕ «АРХИТЕКТУРА» Тема лекции: Покрытия 1. 2. 3. 4. 5. Виды крыш, требования к ним Скатные крыши, их форма и основные элементы Совмещенные крыши, водоотвод с покрытий Крыши раздельной конструкции Кровли

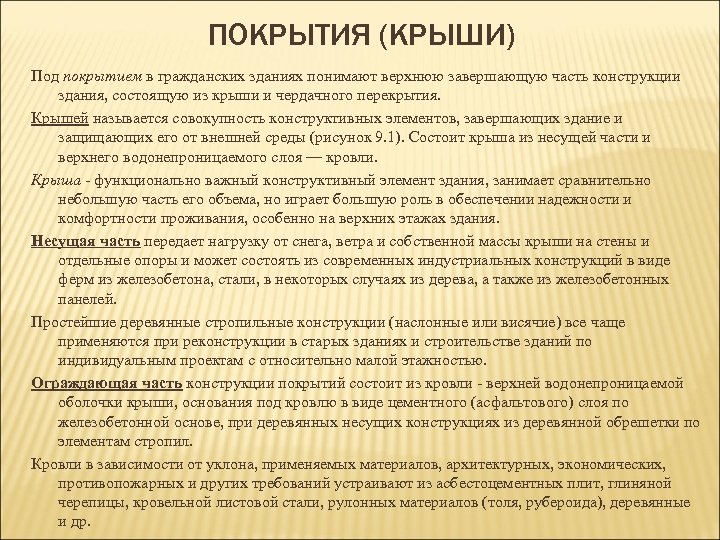

ПОКРЫТИЯ (КРЫШИ) Под покрытием в гражданских зданиях понимают верхнюю завершающую часть конструкции здания, состоящую из крыши и чердачного перекрытия. Крышей называется совокупность конструктивных элементов, завершающих здание и защищающих его от внешней среды (рисунок 9. 1). Состоит крыша из несущей части и верхнего водонепроницаемого слоя — кровли. Крыша - функционально важный конструктивный элемент здания, занимает сравнительно небольшую часть его объема, но играет большую роль в обеспечении надежности и комфортности проживания, особенно на верхних этажах здания. Несущая часть передает нагрузку от снега, ветра и собственной массы крыши на стены и отдельные опоры и может состоять из современных индустриальных конструкций в виде ферм из железобетона, стали, в некоторых случаях из дерева, а также из железобетонных панелей. Простейшие деревянные стропильные конструкции (наслонные или висячие) все чаще применяются при реконструкции в старых зданиях и строительстве зданий по индивидуальным проектам с относительно малой этажностью. Ограждающая часть конструкции покрытий состоит из кровли - верхней водонепроницаемой оболочки крыши, основания под кровлю в виде цементного (асфальтового) слоя по железобетонной основе, при деревянных несущих конструкциях из деревянной обрешетки по элементам стропил. Кровли в зависимости от уклона, применяемых материалов, архитектурных, экономических, противопожарных и других требований устраивают из асбестоцементных плит, глиняной черепицы, кровельной листовой стали, рулонных материалов (толя, рубероида), деревянные и др.

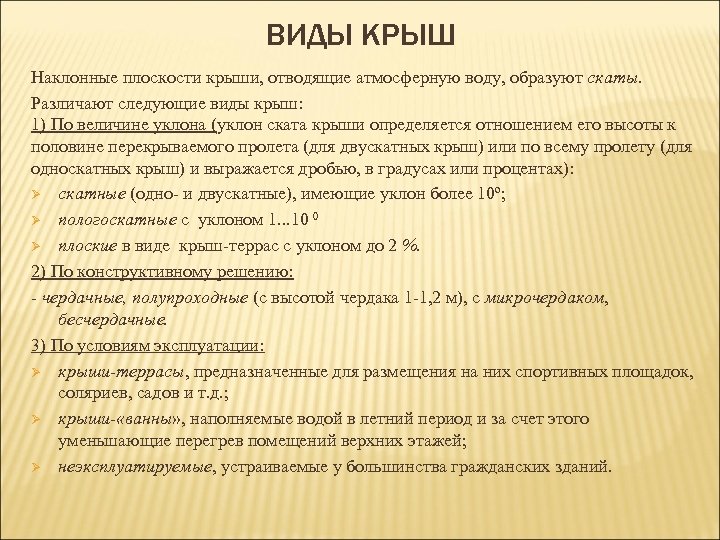

ВИДЫ КРЫШ Наклонные плоскости крыши, отводящие атмосферную воду, образуют скаты. Различают следующие виды крыш: 1) По величине уклона (уклон ската крыши определяется отношением его высоты к половине перекрываемого пролета (для двускатных крыш) или по всему пролету (для односкатных крыш) и выражается дробью, в градусах или процентах): Ø скатные (одно- и двускатные), имеющие уклон более 10º; Ø пологоскатные с уклоном 1. . . 10 0 Ø плоские в виде крыш-террас с уклоном до 2 %. 2) По конструктивному решению: чердачные, полупроходные (с высотой чердака 1 -1, 2 м), с микрочердаком, бесчердачные. 3) По условиям эксплуатации: Ø крыши террасы, предназначенные для размещения на них спортивных площадок, соляриев, садов и т. д. ; Ø крыши «ванны» , наполняемые водой в летний период и за счет этого уменьшающие перегрев помещений верхних этажей; Ø неэксплуатируемые, устраиваемые у большинства гражданских зданий.

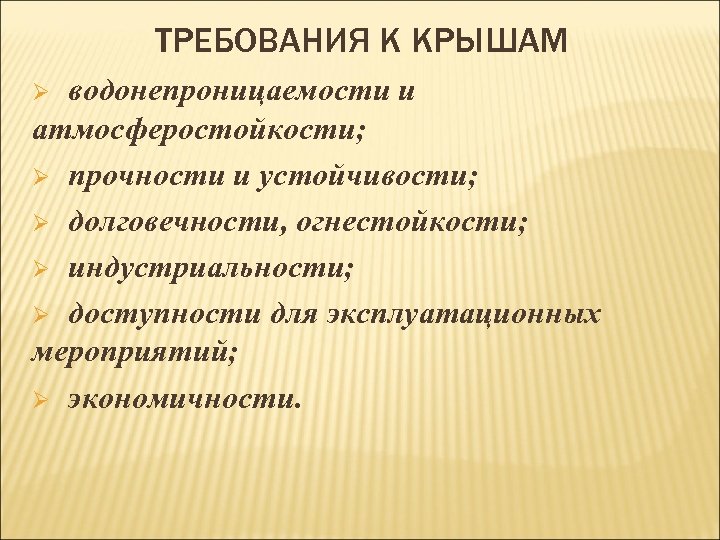

ТРЕБОВАНИЯ К КРЫШАМ водонепроницаемости и атмосферостойкости; Ø прочности и устойчивости; Ø долговечности, огнестойкости; Ø индустриальности; Ø доступности для эксплуатационных мероприятий; Ø экономичности. Ø

СБОРНАЯ ЖЕЛЕЗОБЕТОННАЯ КРЫША. 1 – чердачное перекрытие; 2 – опорные столбики; 3 – перемычки; 4 – ребристые кровельные плиты; 5 – железобетонные парапетные плиты; 6 – кровля.

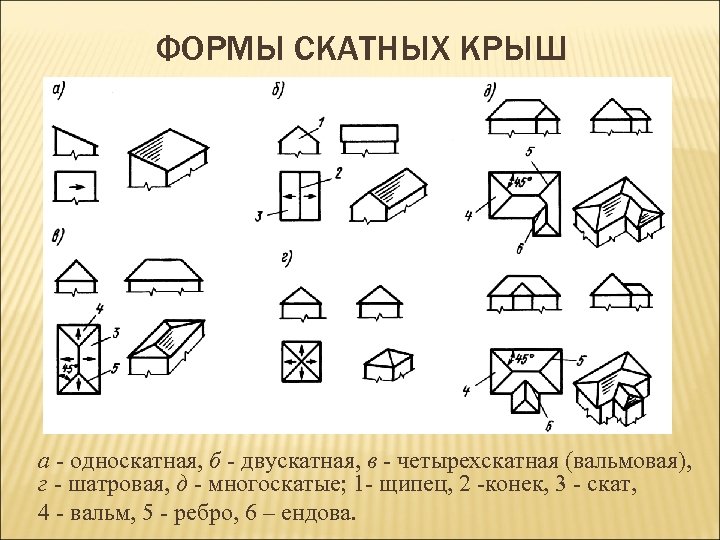

ФОРМЫ СКАТНЫХ КРЫШ а - односкатная, б - двускатная, в - четырехскатная (вальмовая), г - шатровая, д - многоскатые; 1 - щипец, 2 -конек, 3 - скат, 4 - вальм, 5 - ребро, 6 – ендова.

ЭЛЕМЕНТЫ МНОГОСКАТНОЙ КРЫШИ 1 – скат, 2 – фронтон; 3 – слуховое окно; 4 – конек; 5 – шипец – выступ стены над поверхностью ската; 6 – вальма, 7 – ребро, 8 – разжелобок; 9 – обрез кровли.

КОНСТРУКТИВНЫЕ СХЕМЫ ДЕРЕВЯННЫХ СТРОПИЛЬНЫХ КРЫШ а, б - наслонных стропил, в − то же, висячих; 1 - стропильная нога, 2 - мауэрлат, 3 - подкосы, 4 - стойки, 5 - распорка, 6 – затяжка, 7 – подвесное покрытие

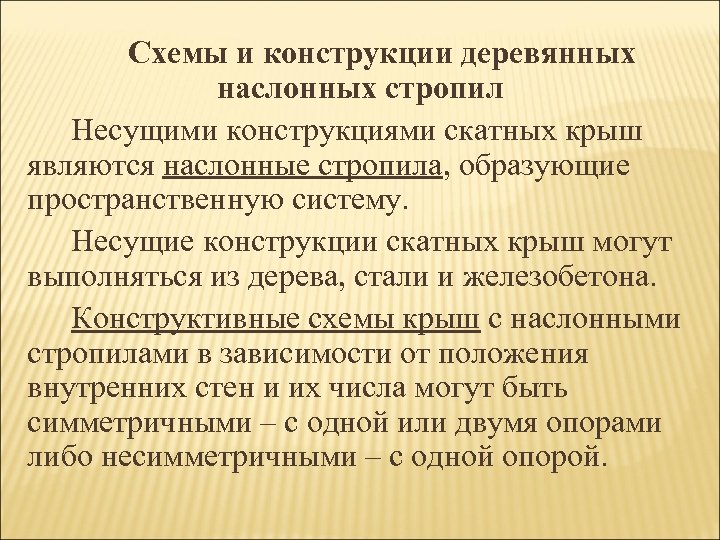

Схемы и конструкции деревянных наслонных стропил Несущими конструкциями скатных крыш являются наслонные стропила, образующие пространственную систему. Несущие конструкции скатных крыш могут выполняться из дерева, стали и железобетона. Конструктивные схемы крыш с наслонными стропилами в зависимости от положения внутренних стен и их числа могут быть симметричными – с одной или двумя опорами либо несимметричными – с одной опорой.

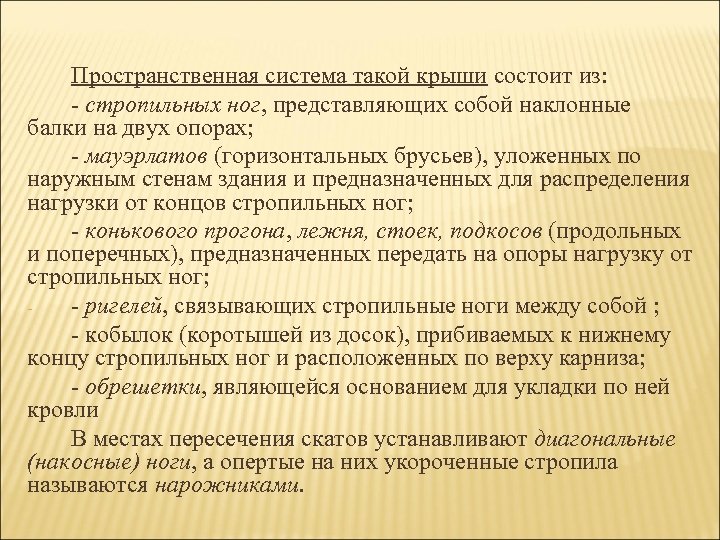

Пространственная система такой крыши состоит из: стропильных ног, представляющих собой наклонные балки на двух опорах; мауэрлатов (горизонтальных брусьев), уложенных по наружным стенам здания и предназначенных для распределения нагрузки от концов стропильных ног; конькового прогона, лежня, стоек, подкосов (продольных и поперечных), предназначенных передать на опоры нагрузку от стропильных ног; ригелей, связывающих стропильные ноги между собой ; - кобылок (коротышей из досок), прибиваемых к нижнему концу стропильных ног и расположенных по верху карниза; обрешетки, являющейся основанием для укладки по ней кровли В местах пересечения скатов устанавливают диагональные (накосные) ноги, а опертые на них укороченные стропила называются нарожниками.

СХЕМЫ НЕСУЩИХ КОНСТРУКЦИЙ ДЕРЕВЯННЫХ КРЫШ С НАСЛОННЫМИ СТРОПИЛАМИ а — здания с двумя пролетами от 3 до 7 м; б — здания с двумя неодинаковыми пролетами до 7 м; в — здания с тремя пролетами; г — здания с двумя одинаковыми пролетами и пристроенной верандой; 1— мауэрлат; 2 — стропильная нога; 3 — стойка; 4 — накладка; 5 — прогон; 6 — подкос; . 7 — щипцовая стена; 8 — кобылка; 9 —затяжка; 10 — ветровая связь; 11 — стропильная нога крыши веранды

СХЕМЫ ДЕРЕВЯННЫХ НАСЛОННЫХ СТРОПИЛ а — для односкатных крыш; б —для двухскатных

СХЕМА НАСЛОННЫХ СТРОПИЛ а — с опиранием стоек на внутреннюю продольную стену; б — то же, на столбы

ФРАГМЕНТ ПЛАНА КРЫШИ И УЗЛЫ НАСЛОННЫХ СТРОПИЛ а – план раскладки стропильных ног; б – сопряжения стропильных ног в коньке; в – опорный узел лежня; г – закрепление стропильной ноги к чердачному перекрытию; д – опирание стропильной ноги на подкос; 1 – стропильные ноги; 2 – мауэрлатный брус; 3 – кобылки; 4 – диагональные стропильные ноги; 5 – укороченные стропильные ноги.

ДЕРЕВЯННЫЕ ФЕРМЫ −ВИСЯЧИЕ СТРОПИЛА а – конструктивные схемы; б – конструктивное решение основных узлов; 1 – мауэрлат; 2 – стропильная нога; 3 – ригель; 4 – «бабка» (подвеска); 5 – затяжка; 6 – подкос; 7 – крепежные болты; 8 – накладки; 9 – гвозди; 10 - стальной хомут; 11 – скобы.

СТРОПИЛЬНАЯ КОНСТРУКЦИЯ КОМБИНИРОВАННОЙ СИСТЕМЫ Детали деревянных висячих стропил а — опорный узел; б —коньковый узел; в —нижний узел в стыке затяжки.

ВИДЫ СТРОПИЛЬНЫХ ФЕРМ И ИХ СХЕМЫ а - треугольная; б – полигональная; в – сегментная; 1 – стойки; 2 – верхний пояс; 3 – раскосы; 4 – нижний пояс

ПОЛИГОНАЛЬНАЯ СТАЛЬНАЯ ФЕРМА И ДЕТАЛЬ ОПОРНОГО УЗЛА а – схема фермы; б – деталь опорного узла; 1 – стойка; 2 – раскос; 3 – прокладки; 4 – «косынка» ; 5 – нижний пояс; 6 – опорная плита.

УКЛАДКА ПРОГОНОВ ПО ВЕРХНЕМУ ПОЯСУ СТРОПИЛЬНЫХ ФЕРМ 1 – стропильная ферма; 2 – прогоны, укладываемые по верхнему поясу фермы; 3 - стропильные ноги; 4 – обрешетка под кровлю; 5 – стальной элемент фермы.

КОНСТРУКЦИИ ИЗ ЖЕЛЕЗОБЕТОНА ДЛЯ ПЕРЕКРЫТИЯ ЗАЛОВ Залы - это помещения больших размеров в общественных зданиях, предназначенные для проведения собраний, спортивных игр, показа кинофильмов и других целей. Для перекрытия залов используют (рисунок 9. 13): - железобетонные плиты типа 2 Т шириной 3 м (основные) и 1, 5 м (доборные), имеющие пролеты 9, 12, 15 м. Для подвески электроарматуры в несущих продольных ребрах плит предусмотрены отверстия; - железобетонные стропильные балки пролетом 9, 12, 18 м. В зависимости от формы поперечного сечения и очертания верхнего пояса их называют: односкатными таврового сечения; двухскатными двутаврового сечения; решетчатыми, имеющими прямоугольное сечение с отверстиями для пропуска воздуховодов, электрического кабеля и других коммуникаций; - железобетонные стропильные фермы пролетом 18 и 24 м. По очертанию верхнего пояса и виду решетки (стоек и раскосов) их называют: сегментными раскосными; арочными безраскосными. По верху стропильных балок или ферм, перекрывающих зальные помещения, укладывают плиты покрытия. Они вместе с кровлей образуют покрытие (крышу) зала.

НЕСУЩИЕ КОНСТРУКЦИИ ДЛЯ ПЕРЕКРЫТИЯ ЗАЛА а – плита типа 2 Т (основная); б – плита типа Т (доборная); в – односкатная балка; г – двускатная балка; д – решётчатая балка; е – сегментная раскосая ферма; ж – арочная безраскосая ферма.

ПОДВЕСНЫЕ ПЕРЕКРЫТИЯ а – закрепленные к нижнему поясу стальной фермы; б – закрепленные к железобетонным плитам покрытия; в – закрепленные к нижнему поясу металлодеревянной фермы; 1 – деревянные прогоны сечением 110 х50 мм; 2 – древесноволокнистые плиты; 3 – металлические уголки; 4 – стальные подвески диаметром 12 мм; 5 – стальной палец; 6 – натяжные муфты; 7 – металлические подвесные скобы; 8 – щиты заполнения; 9 – подвесной прогон; 10 – стальные хомуты; 11 – подвесные балки; 12 – щиты наката

СОВМЕЩЕННЫЕ ПОКРЫТИЯ а – сборные керамзитобетонные утепляющие панели по железобетонной плите; б - панели из ячеистого или легкого бетона; в – комплексные керамзитобетонные многослойные панели (утеплитель - пенополистирол); г – многопустотные керамзитобетонные панели (утеплитель - пакеты из минераловатных плит); 1 – рулонный ковер; 2 – стяжка; 3 – теплоизоляция; 4 – несущая конструкция; 5 – воздушный канал (прослойка).

ПРИНЦИПИАЛЬНЫЕ СХЕМЫ КОНСТРУКЦИЙ БЕСЧЕРДАЧНЫХ ЖЕЛЕЗОБЕТОННЫХ КРЫШ Д — раздельной конструкции с рулонной кровлей; Е — раздельной конструкции (с безрулонной кровлей): 1 — панель чердачного перекрытия; 2 — утеплитель; 3 — фризовая панель; 4 — кровельная панель безрулонной крыши; 5 — опорный элемент; 6 — однослойная легкобетонная кровельная панель; 7 — рулонный ковер

КОНСТРУКЦИИ БЕСЧЕРДАЧНЫХ ЖЕЛЕЗОБЕТОННЫХ КРЫШ Ж — совмещенной панельной однослойной конструкции; З — то же, трехслойной; И — то же, построечного изготовления; 1 — панель чердачного перекрытия; 2 — утеплитель; 3 — фризовая панель; 4 — кровельная панель безрулонной крыши; 5 — опорный элемент; 6 — однослойная легкобетонная кровельная панель; 7 — рулонный ковер 8 — трехслойная кровельная панель; 9 — цементная стяжка; 10 — слой керамзита по уклону; 11 — слой прокладочного рубероида на мастике

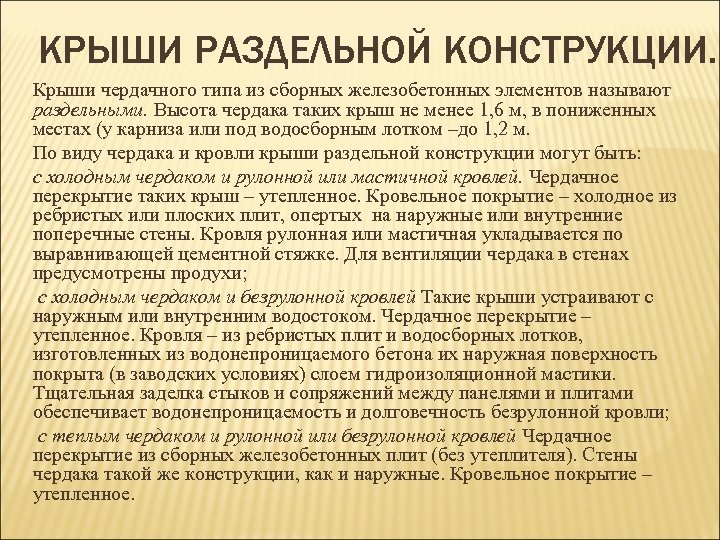

КРЫШИ РАЗДЕЛЬНОЙ КОНСТРУКЦИИ. Крыши чердачного типа из сборных железобетонных элементов называют раздельными. Высота чердака таких крыш не менее 1, 6 м, в пониженных местах (у карниза или под водосборным лотком –до 1, 2 м. По виду чердака и кровли крыши раздельной конструкции могут быть: с холодным чердаком и рулонной или мастичной кровлей. Чердачное перекрытие таких крыш – утепленное. Кровельное покрытие – холодное из ребристых или плоских плит, опертых на наружные или внутренние поперечные стены. Кровля рулонная или мастичная укладывается по выравнивающей цементной стяжке. Для вентиляции чердака в стенах предусмотрены продухи; с холодным чердаком и безрулонной кровлей Такие крыши устраивают с наружным или внутренним водостоком. Чердачное перекрытие – утепленное. Кровля – из ребристых плит и водосборных лотков, изготовленных из водонепроницаемого бетона их наружная поверхность покрыта (в заводских условиях) слоем гидроизоляционной мастики. Тщательная заделка стыков и сопряжений между панелями и плитами обеспечивает водонепроницаемость и долговечность безрулонной кровли; с теплым чердаком и рулонной или безрулонной кровлей Чердачное перекрытие из сборных железобетонных плит (без утеплителя). Стены чердака такой же конструкции, как и наружные. Кровельное покрытие – утепленное.

ЖЕЛЕЗОБЕТОННЫЕ КРЫШИ С ХОЛОДНЫМ ЧЕРДАКОМ. а – рулонной кровли; б – мастичной кровли; в – безрулонной кровли (с внутренним водоотводом); г – то же, с наружным водоотводом; 1 – утепленное чердачное перекрытие; 2 – железобетонная панель; 3 – утеплитель; 4 – стена чердака; 5 – кровельные ребристые панели, опертые на поперечные стены здания; 6 – четырёхслойный рулонный ковёр; 7 – мастичная кровля по выравнивающий стяжке; 8 – ребристые панели, опертые на поперечные стены здания; 9 – ограждение; 10 – треугольный анкерный элемент; 11 – кровельная ребристая панель; 12 – водосборный лоток; 13 – водоприёмная воронка; 14 – элемент поддерживающий лоток; 15 – железобетонный нащельник; 16 – опорная балка со столбиком.

ЖЕЛЕЗОБЕТОННЫЕ КРЫШИ С ТЕПЛЫМ ЧЕРДАКОМ а - с рулонной кровлей по плоским панелям; б – с безрулонными покрытиями из ребристых двуслойных панелей; в – укладка кровли по керамзитобетонным плоским панелям; г – то же, по трехслойным ребристым панелям; д – стык панелей безрулонной кровли; е – опирание панели безрулонной кровли на водосборный лоток; ж – то же, на наружную стену; 1 – чердачное перекрытие (неутепленное); 2 – утепленные наружные стены; 3 – утепленное покрытие с рулонной кровлей; 4 – водосборный лоток с рулонной кровлей; 5 – то же, безрулонной кровли; 6 – безрулонное утепленное покрытие; 7 – оголовок вентиляционной шахты; 8 – опорная панель; 9 – керамзитобетонная панель; 10 – стык с теплоизолирующим вкладышем; 11 – кровля из рубероида; 12 – трехслойная панель; 13 – двуслойная кровельная панель; 14 – бетонный нащельник; 15 – стык, заполненный утепленными герметизирующими материалами; 16 – слой плотного бетона; 17 – керамзитобетон; 18 – двухслойный водосборный лоток; 19 – бетонный Г образный элемент.

КОНСТРУКЦИИ ЧЕРДАЧНЫХ ПОЛНОСБОРНЫХ КРЫШ а с рулонной кровлей и холодным чердаком; б с безрулон нойкровлей и холодным чердаком; в с рулонной кровлей и теп лым чердаком; г с безрулонной кровлей и теплым чердаком; д-с безрулонной кровлей и открытым чердаком; 1 кровельная безрулонная панель; 2 - безрулонная панель водосборного лот ка; 3 опорный элемент; 4 - панель чердачного перекрытия; 5 фризовая наружная стена чердака; 6 слой теплоизоля ционного материала; 7 - цементно песчаная стяжка; 8 - гид роизоляционный слой; 9 оголовок вентиляционного блока; 10 вытяжная вентиляция; И машинное помещение лифта; 12 - водосточный стояк; 13 карниз с парапетом; 14 карниз с напуском панели; 15 легкобетонная панель покрытия; 16 кровельная ребристая панель; 17 рулонный ковер; 18 - опор ная рама; 19 жалюзийная стеновая панель; 20 приточное отверстие с жалюзийной решеткой; 21 вытяжная шахта с жалюзийной решеткой; 22 — стальной поддон

СХЕМА ПЛАНА ЧЕРДАЧНОЙ КРЫШИ а -рулонная крыша; б - безрулонная крыша

ОРГАНИЗАЦИИ ВОДООТВОДА С КРОВЕЛЬ 1 - карниз; 2 - водосточная труба; 3 -парапет; 4 - ендова; 5 - водосточная воронка а - скатная кровля с наружным неорганизованным водоотводом; б-то же, с наружным организованным водоотводом; в - то же, с внутренним водостоком; г - плоская кровля с внутренним водостоком; д - чердачная крыша с внутренним водостоком;

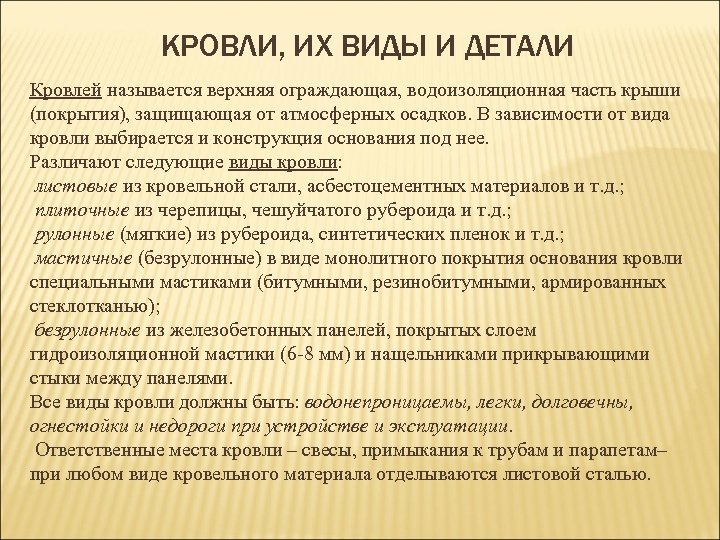

КРОВЛИ, ИХ ВИДЫ И ДЕТАЛИ Кровлей называется верхняя ограждающая, водоизоляционная часть крыши (покрытия), защищающая от атмосферных осадков. В зависимости от вида кровли выбирается и конструкция основания под нее. Различают следующие виды кровли: листовые из кровельной стали, асбестоцементных материалов и т. д. ; плиточные из черепицы, чешуйчатого рубероида и т. д. ; рулонные (мягкие) из рубероида, синтетических пленок и т. д. ; мастичные (безрулонные) в виде монолитного покрытия основания кровли специальными мастиками (битумными, резинобитумными, армированных стеклотканью); безрулонные из железобетонных панелей, покрытых слоем гидроизоляционной мастики (6 -8 мм) и нащельниками прикрывающими стыки между панелями. Все виды кровли должны быть: водонепроницаемы, легки, долговечны, огнестойки и недороги при устройстве и эксплуатации. Ответственные места кровли – свесы, примыкания к трубам и парапетам– при любом виде кровельного материала отделываются листовой сталью.

ПЛОСКИЕ ПОКРЫТИЯ а — неэксплуатируемое; б — эксплуатируемое: в — с вентилируемыми каналами; г — примыкание к стене; 1 — защитный гравийный слой; 2 — гидроизоляционный кровельный ковер; 3 — основание кровли — железобетонная панель; 4 — воздушная прослойка; 5 — утеплитель (по расчету); 6 — пароизоляцпя (по расчету); 7 — панели чердачного перекрытия; 8 — керамические плитки; 9 — бетонные плиты; 10 — дренажный слой из крупного гравия 8— 12 мм 1— вентиляционные каналы; 12 — утеплитель (по расчету) пенобетон или газобетон; 13— стяжка цементная, армированная сеткой; 14 —битумная мастика; 15 — сборный вентиляционный коллектор

КРОВЛЯ ИЗ ВОЛНИСТЫХ АСБЕСТОЦЕМЕНТНЫХ ЛИСТОВ а - общий вид кровли; б – сопряжения смежных листов в нахлестку; в – место стыка четырёх улов; 1 – бруски обрешетки 50*50 мм; 2 – стропильная нога; 3 – коньковый прогон; 4 – подкладка из толя; 5 – фигурный лист (шаблон); 6 – гвоздь; 7 – скоба для крепления стремянки; 8 – ряды уложенной кровли; 9 – место стыка четырёх листов; I-IV последовательность укладки листов.

КРОВЛИ а - волнистые асбестоцементные; 1 - коньковая доска, 2 - волнистые асбестоцементные листы, 3 – коньковый прогон, 4 – обрешетка, б - то же, черепичные; 1 - коньковая черепица, 2 - обрешетка, в - то же, рулонные; 1 -рубероид, 2 - пергамин, 3 - кровельная сталь, 4 - защитный настил, 5 - то же, рабочий, 6 - стропильная нога

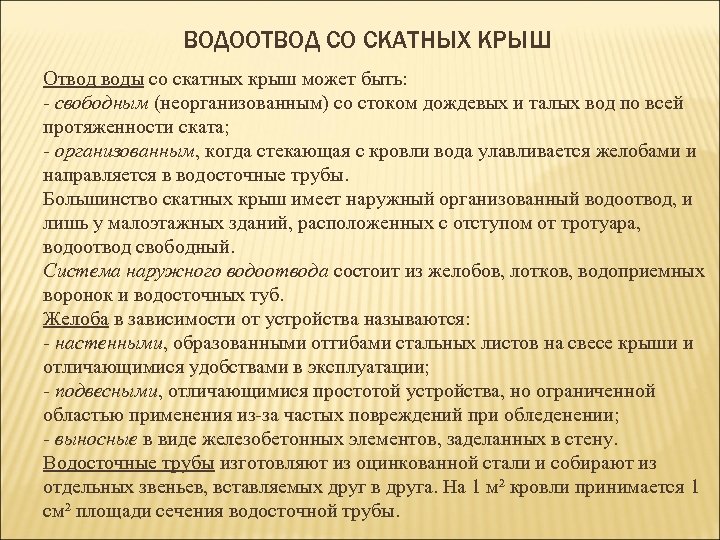

ВОДООТВОД СО СКАТНЫХ КРЫШ Отвод воды со скатных крыш может быть: свободным (неорганизованным) со стоком дождевых и талых вод по всей протяженности ската; организованным, когда стекающая с кровли вода улавливается желобами и направляется в водосточные трубы. Большинство скатных крыш имеет наружный организованный водоотвод, и лишь у малоэтажных зданий, расположенных с отступом от тротуара, водоотвод свободный. Система наружного водоотвода состоит из желобов, лотков, водоприемных воронок и водосточных туб. Желоба в зависимости от устройства называются: настенными, образованными отгибами стальных листов на свесе крыши и отличающимися удобствами в эксплуатации; подвесными, отличающимися простотой устройства, но ограниченной областью применения из-за частых повреждений при обледенении; выносные в виде железобетонных элементов, заделанных в стену. Водосточные трубы изготовляют из оцинкованной стали и собирают из отдельных звеньев, вставляемых друг в друга. На 1 м² кровли принимается 1 см² площади сечения водосточной трубы.

ОПИРАНИЕ СТРОПИЛ И УСТРОЙСТВО КАРНИЗОВ А — на наружную степу из крупных блоков ; Б— на наружную стену из кирпичной кладки 1 — водосточная труба; 2 — хомут; 3 — Т-образный костыль через 600 мм; 4 —лоток; 5 — оцинкованная кровельная сталь с соединениями двойным фальцем; 6 — кобылка; 7 — карнизный щит; 8 — ограждение кровли; 9 — заделка цементным раствором; 10 — волнистые асбоцементные листы; 11—гвозди; 12— деревянный брусок; 13 — щит стропильный; 14 — мауэрлат; 15 — проволочная скрутка; 16 — шлако - известковая корка; 17 — утеплитель; 18 — слой пергамина или рубероида; 19 — панель перекрытия; 20 — ерш; 21 — деревянная антисептированная пробка; 22 — кирпич; 23 — связь карнизной плиты; 24 – толь; 25 – штыри через 1200 по высоте стены; 25 — отверстие 140 Х 140 для подвески люльки; 27 — карнизная плита

ВОДООТВОД СКАТНЫХ КРЫШ. а – неорганизованный; б – организованный; 1 – желоб; 2 – лоток; 3 – водоприёмная воронка; 4 – колено; 5 – стык звеньев трубы; 6 – ухват, заделанный в стану; 7 – вертикальный стояк; 8 – отмет; в –карнизный узел сборных стропил

ДЕТАЛИ УСТРОЙСТВА ЖЕЛОБОВ а — подвесных; б — настенных Выносной желоб; ограждения на крышах

ДЕТАЛИ КРОВЛИ. а - на свесе ската крыши; б – примыкании к трубе; в – то же, со стеной; 1 – желоб; 2 – подвесной крючок; 3 – стальная отворотная лента с капельником; 4 – лоток; 5 – водоприёмная воронка; 6 – стальной костыль, поддерживающий отворотную ленту; 7 – раскрыша; 8 – «воронки» из кровельной стали; 9 – брусок; 10 – фартук из кровельной стали; 11 – основной кровельный материал.

ПАРАПЕТЫ НА КРЫШАХ а — вид с наружной стороны; б — вид с внутренней стороны

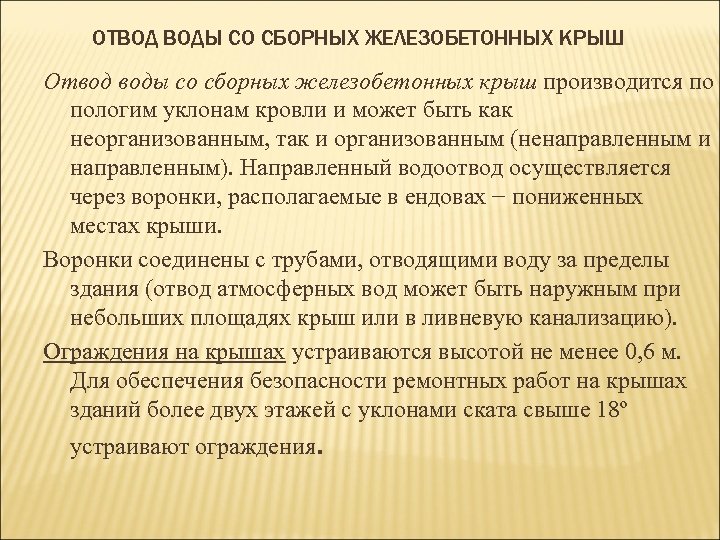

ОТВОД ВОДЫ СО СБОРНЫХ ЖЕЛЕЗОБЕТОННЫХ КРЫШ Отвод воды со сборных железобетонных крыш производится по пологим уклонам кровли и может быть как неорганизованным, так и организованным (ненаправленным и направленным). Направленный водоотвод осуществляется через воронки, располагаемые в ендовах − пониженных местах крыши. Воронки соединены с трубами, отводящими воду за пределы здания (отвод атмосферных вод может быть наружным при небольших площадях крыш или в ливневую канализацию). Ограждения на крышах устраиваются высотой не менее 0, 6 м. Для обеспечения безопасности ремонтных работ на крышах зданий более двух этажей с уклонами ската свыше 18º устраивают ограждения.

СХЕМА ВОДООТВОДА СО СБОРНЫХ ЖЕЛЕЗОБЕТОННЫХ КРЫШ а — при наружном водоотводе; б — то же, при внутреннем

СЛУХОВЫЕ ОКНА И ОГРАЖДЕНИЯ КРЫШ а – треугольное; б – полукруглое; в – прямоугольное; г – полигональное; д – решетчатое; 1 – остекленный переплёт; 2 – жалюзная решетка; 3 – резиновая подкладка; 4 – стальная решетка; 5 – винты – глухари.
