Лекція Переносні пожежні мотопомпи 1 Загальні відомості про

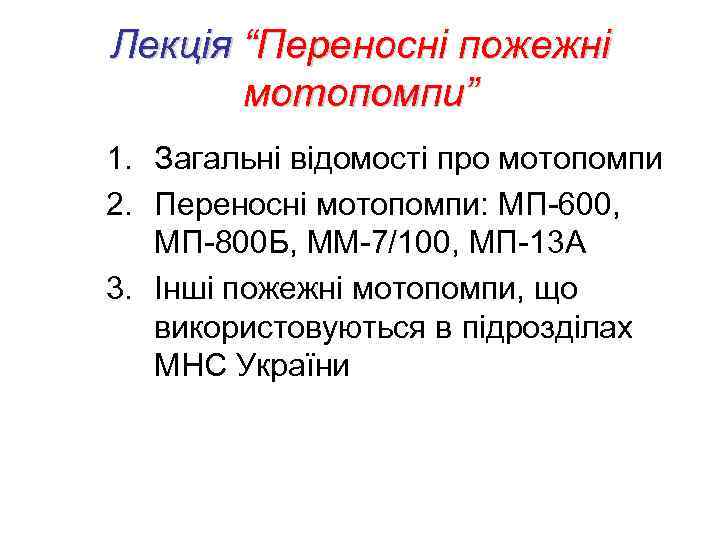

Лекція “Переносні пожежні мотопомпи” 1. Загальні відомості про мотопомпи 2. Переносні мотопомпи: МП-600, МП-800 Б, ММ-7/100, МП-13 А 3. Інші пожежні мотопомпи, що використовуються в підрозділах МНС України

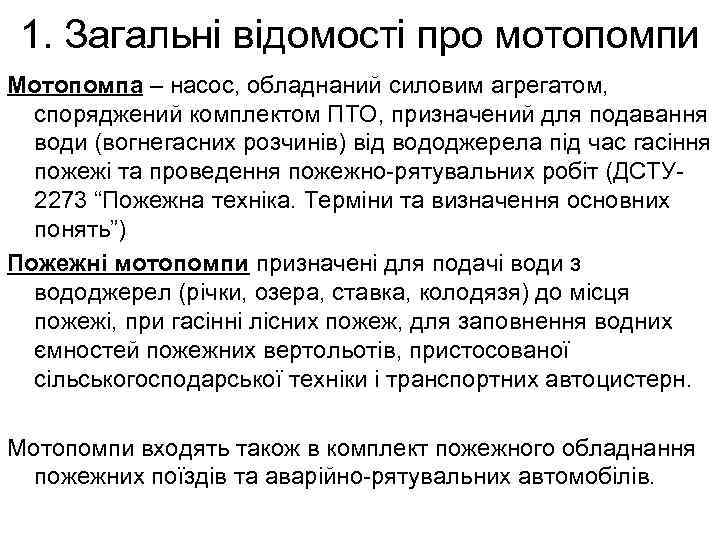

1. Загальні відомості про мотопомпи Мотопомпа – насос, обладнаний силовим агрегатом, споряджений комплектом ПТО, призначений для подавання води (вогнегасних розчинів) від вододжерела під час гасіння пожежі та проведення пожежно-рятувальних робіт (ДСТУ 2273 “Пожежна техніка. Терміни та визначення основних понять”) Пожежні мотопомпи призначені для подачі води з вододжерел (річки, озера, ставка, колодязя) до місця пожежі, при гасінні лісних пожеж, для заповнення водних ємностей пожежних вертольотів, пристосованої сільськогосподарської техніки і транспортних автоцистерн. Мотопомпи входять також в комплект пожежного обладнання пожежних поїздів та аварійно-рятувальних автомобілів.

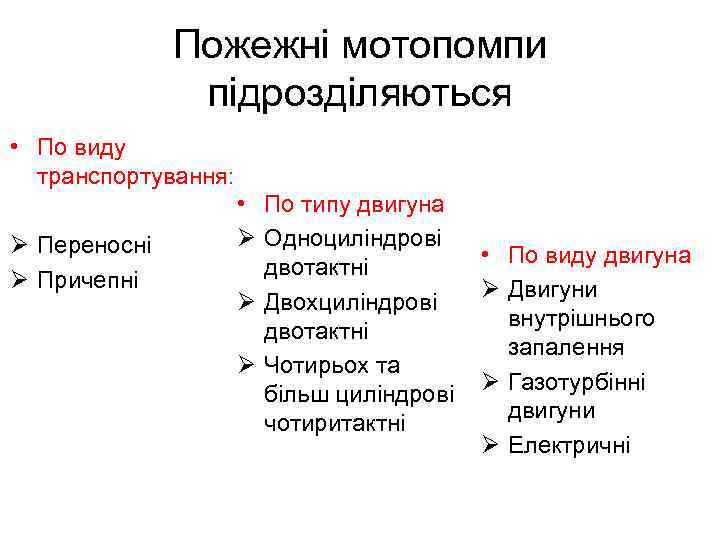

Пожежні мотопомпи підрозділяються • По виду транспортування: Ø Переносні Ø Причепні • По типу двигуна Ø Одноциліндрові двотактні Ø Двохциліндрові двотактні Ø Чотирьох та більш циліндрові чотиритактні • По виду двигуна Ø Двигуни внутрішнього запалення Ø Газотурбінні двигуни Ø Електричні

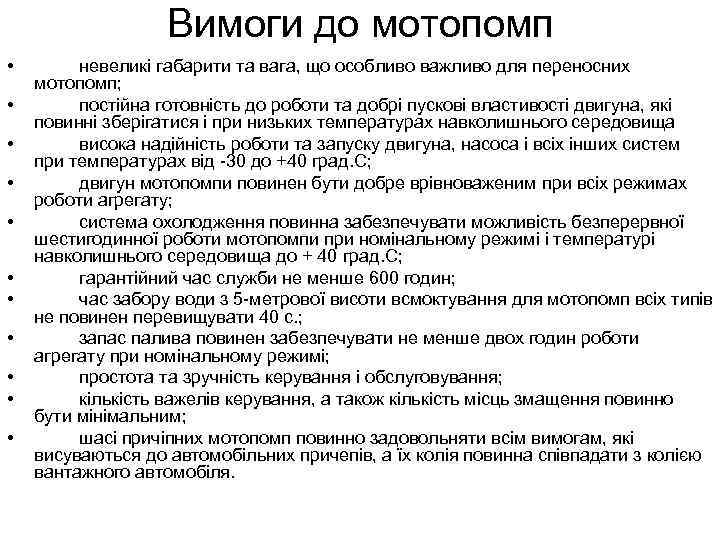

Вимоги до мотопомп • • • невеликі габарити та вага, що особливо важливо для переносних мотопомп; постійна готовність до роботи та добрі пускові властивості двигуна, які повинні зберігатися і при низьких температурах навколишнього середовища висока надійність роботи та запуску двигуна, насоса і всіх інших систем при температурах від -30 до +40 град. С; двигун мотопомпи повинен бути добре врівноваженим при всіх режимах роботи агрегату; система охолодження повинна забезпечувати можливість безперервної шестигодинної роботи мотопомпи при номінальному режимі і температурі навколишнього середовища до + 40 град. С; гарантійний час служби не менше 600 годин; час забору води з 5 -метрової висоти всмоктування для мотопомп всіх типів не повинен перевищувати 40 с. ; запас палива повинен забезпечувати не менше двох годин роботи агрегату при номінальному режимі; простота та зручність керування і обслуговування; кількість важелів керування, а також кількість місць змащення повинно бути мінімальним; шасі причіпних мотопомп повинно задовольняти всім вимогам, які висуваються до автомобільних причепів, а їх колія повинна співпадати з колією вантажного автомобіля.

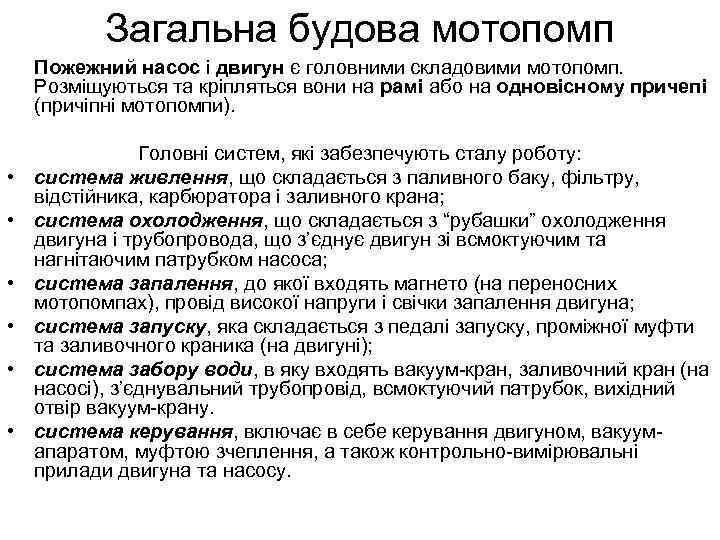

Загальна будова мотопомп Пожежний насос і двигун є головними складовими мотопомп. Розміщуються та кріпляться вони на рамі або на одновісному причепі (причіпні мотопомпи). • • • Головні систем, які забезпечують сталу роботу: система живлення, що складається з паливного баку, фільтру, відстійника, карбюратора і заливного крана; система охолодження, що складається з “рубашки” охолодження двигуна і трубопровода, що з’єднує двигун зі всмоктуючим та нагнітаючим патрубком насоса; система запалення, до якої входять магнето (на переносних мотопомпах), провід високої напруги і свічки запалення двигуна; система запуску, яка складається з педалі запуску, проміжної муфти та заливочного краника (на двигуні); система забору води, в яку входять вакуум-кран, заливочний кран (на насосі), з’єднувальний трубопровід, всмоктуючий патрубок, вихідний отвір вакуум-крану. система керування, включає в себе керування двигуном, вакуумапаратом, муфтою зчеплення, а також контрольно-вимірювальні прилади двигуна та насосу.

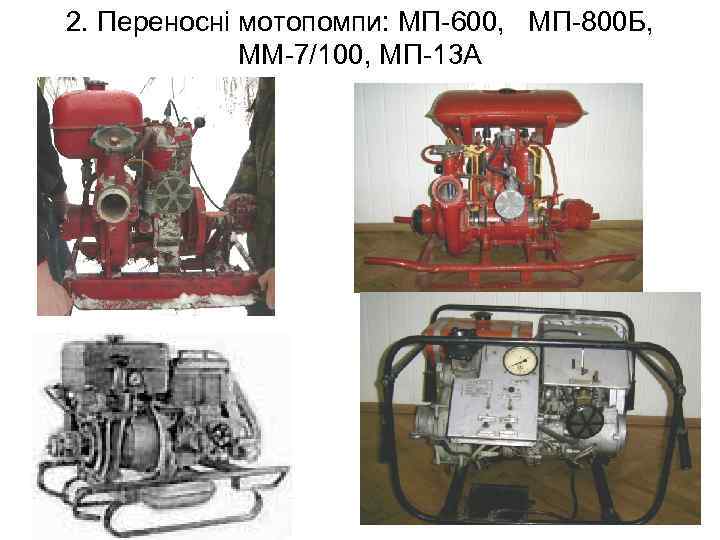

2. Переносні мотопомпи: МП-600, МП-800 Б, ММ-7/100, МП-13 А

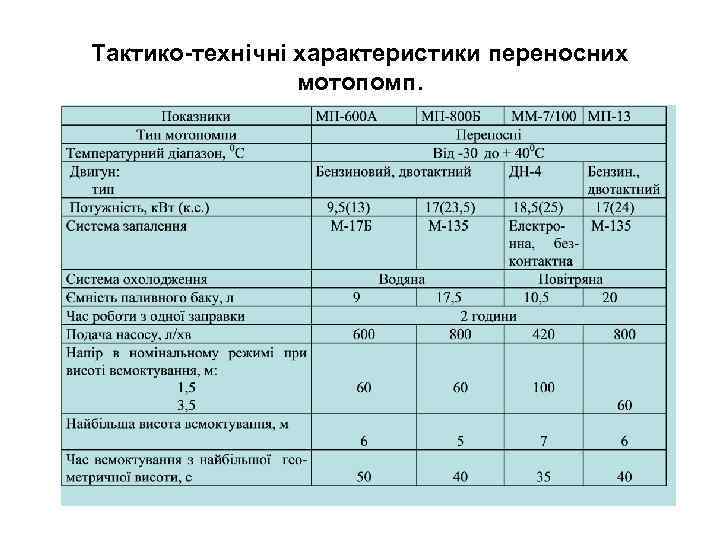

Тактико-технічні характеристики переносних мотопомп.

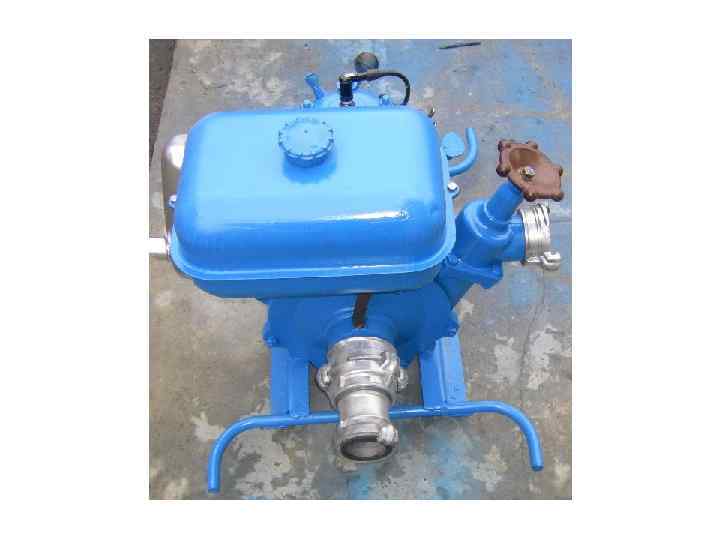

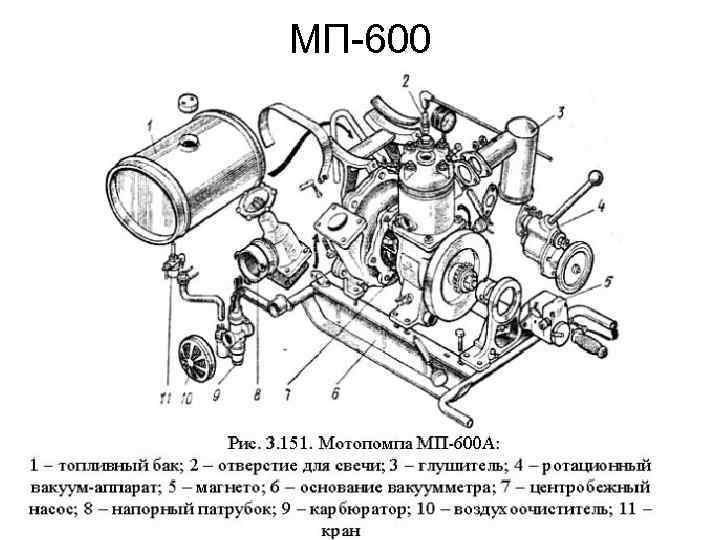

МП-600

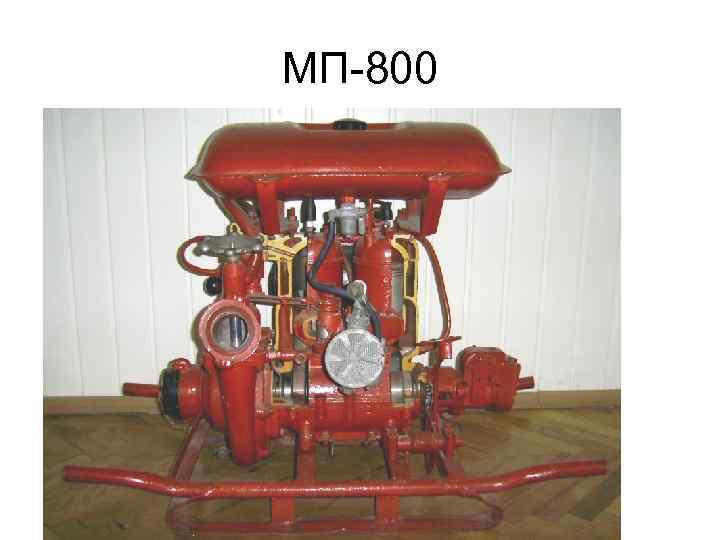

МП-800

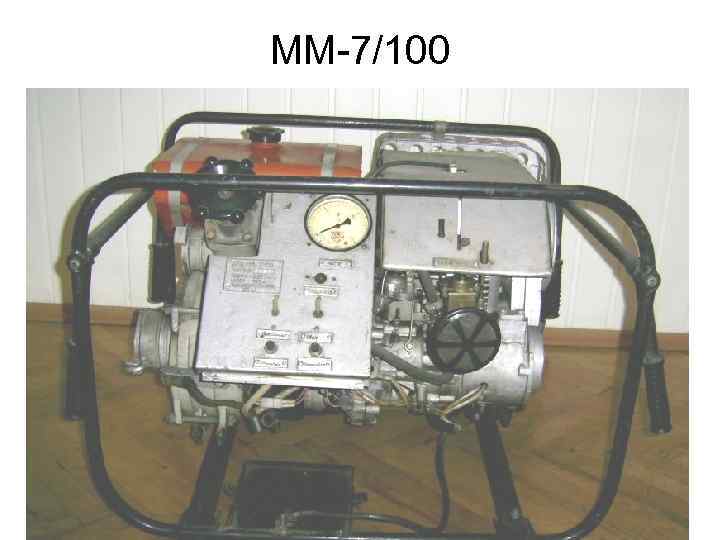

ММ-7/100

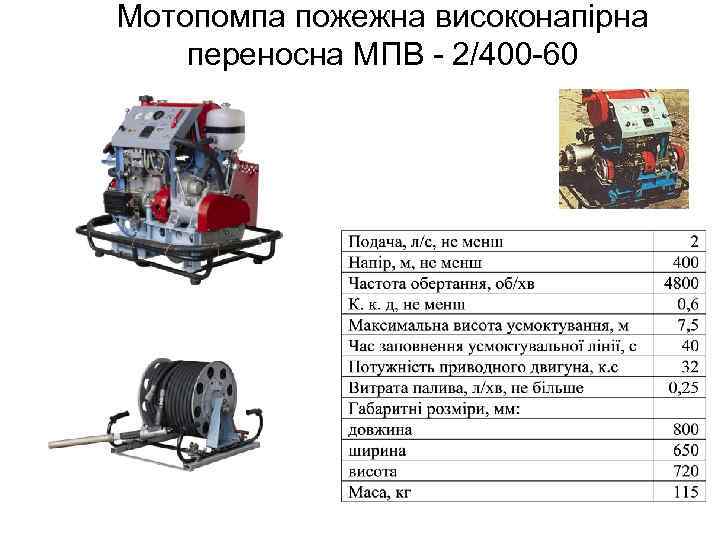

Мотопомпа пожежна високонапірна переносна МПВ - 2/400 -60

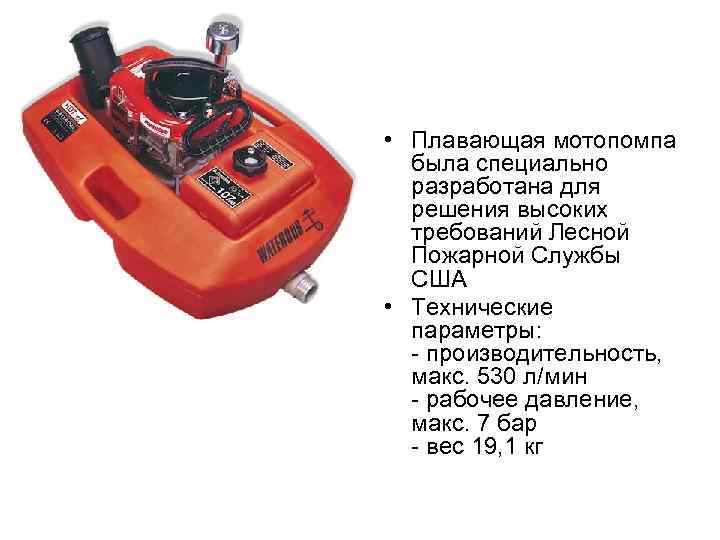

• Плавающая мотопомпа была специально разработана для решения высоких требований Лесной Пожарной Службы США • Технические параметры: - производительность, макс. 530 л/мин - рабочее давление, макс. 7 бар - вес 19, 1 кг

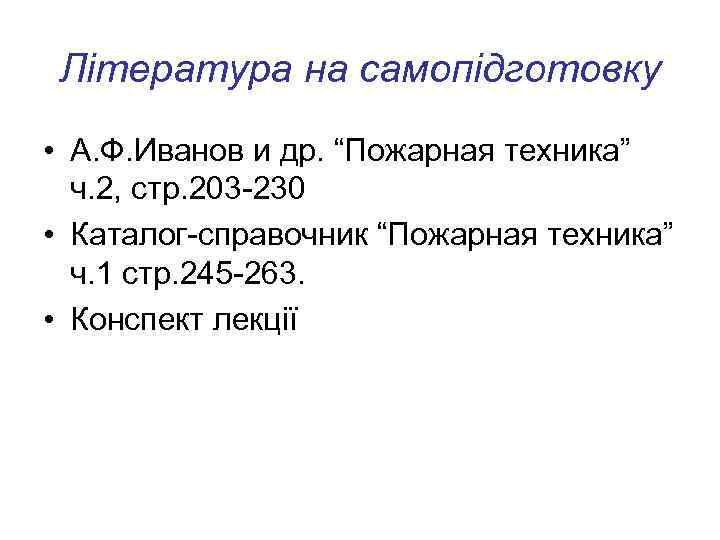

Література на самопідготовку • А. Ф. Иванов и др. “Пожарная техника” ч. 2, стр. 203 -230 • Каталог-справочник “Пожарная техника” ч. 1 стр. 245 -263. • Конспект лекції
