Лекция Общие положения по специальным исследованиям акустического и виброакустического канала 1. Основы прикладной акустики 2. Критерии оценки эффективности защиты акустической (речевой) информации 3. Методика проведения специальных исследований в области акустики и виброакустики 4. Системы оценки защищенности выделенных помещений по АВАК 5. Принцип работы системы
участвующие в образовании речи Основные понятия и определения Звук – колебательное движение упругой среды Длина волны λ[м]=с[м/с]Т[с], где : С – скорость звука; Т – период, Т=1/F[Гц] своздух – 340 м/с. скирпич – 2300 м/с. ссталь – 5200 м/с. свода – 1490 м/с. сбетон – 3700 м/с. Например: Для F=1000 Гц λ воздух = 34 см λ сталь = 5, 2 м
участвующие в образовании речи ОРГАНЫ, УЧАСТВУЮЩИЕ В ОБРАЗОВАНИИ РЕЧИ
участвующие в образовании речи Основные звуки речи образуются следующим образом: гласные образуются при прохождении воздуха через голосовые связки. Акустические колебания гласных звуков носят периодический, близкий к гармоническому характер и могут изменяться в значительном частотном диапазоне. Гла сные — тип звуков, при артикуляции которых потоку воздуха не создаётся существенных препятствий, соответственно, нигде над гортанью не создаётся сколько-нибудь существенного воздушного давления. Артикуляция гласных звуков акустически отражается как периодические колебания по всему спектру, поэтому гласные звуки являются музыкальными звуками [. Различия в артикуляции гласных достигаются изменением формы резонатора: это может осуществляться изменением в положении тела или корня языка, а также губ. • Согласные являются также звуками, при произнесении которых происходит сужение голосового тракта, так что воздушный поток оказывается полностью или частично блокированным и, преодолевая препятствие, изменяет своё направление. Различают: • глухие согласные (сонорные, щелевые, взрывные) образуются за счет преодоления воздухом препятствий в носовой и ротовой полостях и носят характер как отдельных акустических импульсов, так и шумовых сигналов со сплошным спектром различной конфигурации; • звонкие согласные образуются также как глухие, но при участии голосовых связок.
участвующие в образовании речи Фонемы русской речи Фоне ма (др. -греч. φώνημα — «звук» ) — минимальная единица звукового строя языка. Фонема не имеет самостоятельного лексического или грамматического значения, но служит для различения и отождествления значимых единиц языка (морфем и слов): при замене одной фонемы на другую получится другое слово (<д>ом — <т>ом); при изменении порядка следования фонем также получится другое слово (<сон> — <нос>); при удалении фонемы также получится другое слово (т<р>он — тон). Согласно Петербургской фонологической школе, в русском языке 43 фонемы: [а э и о у ы п п' б б' м м' ф ф' в в' т т' д д' н н' с с' з з' р р' л л' ш ж щ җ ц ч й к к' г г' х х']. Иногда [җ] (звонкий эквивалент [щ]) не выделяют в качестве отдельной фонемы, так как она практически вышла из употребления в литературном русском языке; в таком случае остаётся 42 фонемы. Московская фонологическая школа не выделяет фонему [ы], считая её равной фонеме [и]; также не различаются твёрдые и мягкие варианты фонем [к], [г] и [х]. В таком случае получается 39 фонем.
Спектр гласного звука Вид спектра гласного звука
Спектр русской речи
Реальный спектр голоса Спектр гласного звука голоса пожилого мужчины Спектр гласного звука голоса юноши
Спектр гласного звука
Спектр речи
Спектр речи
Строение уха
Порог слышимости Диаграмма кривых равной слышимости
Порог слышимости Диаграмма кривых равной слышимости
Порог слышимости Коррекция типа А Наше ухо – достаточно сложная система, и спектр звука на входе в ушную раковину весьма отличается от того, который доходит до барабанной перепонки: звуки некоторых частот усиливаются, а некоторых, наоборот, ослабляются. Сильнее всего ослабляются низкочастотные звуки (примерно до 250 -500 Гц). Чтобы учесть это, в шумомер вводят так называемую А-коррекцию уровня звукового давления, которая приближает его характеристику чувствительности к человеческому уху при тихих звуках: Такой скорректированный уровень шума тоже измеряют в децибелах, но чтобы отличать от "чистых", их обозначают д. БА. Анализ этой таблицы показывает, что звуки низких и самых высоких частот неплохо "глушатся" самими ушами (хотя в большинстве случаев этого недостаточно). Например, на частоте 125 Гц чувствительность ушей снижается на 16 д. Б (то есть громкость уменьшается в 6. 3 раза). Частота, Гц 63 125 250 500 1000 2000 4000 Коррекция, д. Б -26 -16 -8. 5 -3 0 +1 +1 8000 16000 -1 -6. 5
Порог слышимости Частотные характеристики шумомера А, В, С, D Номинальная частота, Гц Относительная частотная характеристика шумомера, д. Б А В С D 250 -8, 6 -1, 3 0 -1, 6 500 -3, 2 -0, 3 0 -0, 3 1000 0 0 2000 +1, 2 -0, 1 -0, 2 +7, 9 4000 +1, 0 -0, 7 -0, 8 +11, 1 8000 -1, 1 -2, 9 -3, 0 +5, 5 до 55 д. Б тип А от 55 до 85 д. Б тип В от 85 д. Б тип С очень высокие уровни измеряют тип D
Порог слышимости А - характеристика, приближающаяся к частотной характеристике чувствительности человеческого уха; В, С - характеристики, использующиеся при измерении громких звуков, для которых чувствительность человеческого уха меньше изменяется в зависимости от частоты; D - характеристика, используемая при измерении шумов самолетов.
Видеоролик об акустическом оружие
Видеоролик об акустическом оружие Цифровой наркотик Левый канал Т=3 мин Правый канал Левый канал Правый канал Т=6 мин Левый канал Правый канал Т=9 мин
Октава – это полоса частот, у которой верхняя граничная частота в два раза больше нижней граничной частоты Значения октав и музык. тонов октав и музык. Значения октав и музыкальных тонов № октавы 1 2 3 4 5 Средняя частота, Гц 250 500 1000 2000 4000 1400. . . 2800. . . 5600 Диапазон частот, Гц 180. . . 355. . . 710. . . 1400 Значения музыкальных тонов первой октавы Музыкальный тон частота первой октавы, гц до ре ми фа соль ля си до 262 294 330 349 440 494 524 392
Единицы измерения в акустике Величина изменения давления в звуковой волне, относительно среднего значения, называется звуковым давлением Р и измеряется в Паскалях (Па). Один Паскаль это давление, создаваемое силой в 1 Ньютон, действующей на площадь 1 м 2. Р = 1 Н/1 м 2 = 1 Па. В свою очередь 1 Па=1/100000 Атм В акустике принято использование относительных единиц измерения уровня звукового давления - децибел. Lдб=20 lg(Р/Р 0). В качестве Р 0 выбрана величина Р 0 = 2*10 -5 Па, что соответствует минимальному звуковому давлению, воспринимаемому человеческим слухом. При этом изменение уровня звукового давления на 1 д. Б является минимальной, различаемой человеческим слухом величиной изменения громкости.
Единицы измерения в виброакустике При воздействии акустического давления на ограждающаю конструкцию или инженерные коммуникации в низ возникают виброускорение, которое можно измерить. В системе СИ единицей ускорения является м/с2 или g=9. 8 м/с2. В виброакустике в качестве единицы измерения принято Единицы измерения в виброакуст использование относительных единиц измерения уровня ускорения – децибел. Vдб= 20 lg(а/ а 0). В качестве а 0 выбрана величина а 0 =3*10 -5 g. Под воздействием звука с уровнем 70 дб кирпичная стена толщиной 0, 5 м совершает вибрационные колебания с ускорением 3*10 -5 g.
Средние характеристики речи Уровень речи: тихий шепот 35 -40 д. Б; спокойная беседа 55 - 60 д. Б; выступление в аудитории без средств звукоусиления 70 д. Б.
Осцилограмма фразы
Спектр произнесенной фразы
Уровние звукового давления (отдельная реализация по фразе)
Типовые уровни речевого сигнала в РФ 70 дб 125 Гц 250 Гц 500 Гц 1000 Гц 2000 Гц 4000 Гц 55 дб 66 дб 61 дб 56 дб 53 дб 175 85 355 250 Гц 710 500 Гц 1400 2800 8000 Гц 48 дб 5600 4000 Гц 80 дб 75 дб 70 дб 67 дб 84 дб 8000 Гц 69 дб 85 11200 1000 Гц 2000 Гц 125 Гц 62 дб 175 355 F, Гц 710 1400 2800 5600 F, Гц 11200
Сравнение уровней в РФ и США РФ 70 дб К=0. 03 К=0. 12 К=0. 01 55 дб 85 66 дб 175 66 дб 355 К=0. 3 61 дб 710 США К=0. 26 56 дб 1400 К=0. 07 48 дб 53 дб 2800 5600 К=0. 225 К=0. 054 К=0. 15 60 дб 175 61 дб 355 66 дб 710 F, Гц 8000 68 дб К=0. 321 51 дб 1400 К=0. 249 46 дб 2800 5600 F, Гц
Показатели эффективности защиты Звукоизоляция ограждающей конструкции Виброизоляция ограждающей конструкции Отношение сигнал/шум в полосе частот Разборчивость речи
Показатели разборчивости речи 20 Индекс артикуляции AI=SAI i=1 0<AI <0. 05 AI =0. 05(S/N) /30 i i i SII – индекс разборчивости речи %AL cons- процент артикуляционных потерь согласных STI – индекс передачи речи RASTI – быстрый индекс передачи речи С 50 – коэффициент четкости речи Фразовая разборчивость Слоговая разборчивость Словесная разборчивость i
Связь между показателями разборчивости речи
Влияние шума на разборчивость речи
Влияние шума на разборчивость речи Уровень речи: тихий шепот беседа 35 -40 д. Б; 55 - 60 д. Б; выступление в аудитории без средств звукоусиления 70 д. Б.
Влияние различных шумов на разборчивость речи
Расчет словесной разборчивости речи - интегральный индекс артикуляции речи; – значение весового коэффициента в i-й октавной полосе;
Числовые значения параметра и коэффициента – отношение "уровень речевого сигнала/уровень шума" в месте измерения в i-й октавной полосе, д. Б; – средний спектральный уровень речевого сигнала в месте измерения в i-й октавной полосе, д. Б; – уровень шума (помехи) в месте измерения в i-й октавной полосе, д. Б; – значение формантного параметра спектра речевого сигнала в i-й октавной полосе, д. Б; Наименование параметров Среднегеометрические частоты октавных полос fcp. i, Гц 250 Числовое значение формантного параметра спектра речевого сигнала в октавной полосе D Аi, д. Б Числовое значение весового коэффициента в октавной полосе кi 500 1000 2000 4000 18 14 9 6 5 0, 03 0, 12 0, 3 0, 26
Значения разборчивости речи Практический опыт показывает, что составление подробной справки о содержании перехваченного разговора невозможно при словесной разборчивости менее 60 – 70 %, а краткой справки-аннотации – при словесной разборчивости менее 40 – 50 %. При словесной разборчивости менее 20 – 30 % значительно затруднено установление даже предмета ведущегося разговора, а при словесной разборчивости менее 10 % это практически невозможно даже при использовании современной техники фильтрации помех. Показатели разборчивости речи Журнал «Inside» № 1 2010 г Цель защиты Показатель разборчивости, W% Скрыть факт переговоров Скрыть предмет переговоров Скрыть содержание переговоров <10 <20 <30 Непреднамеренное прослушивание <40
Значения разборчивости речи Разборчивость речи при перехвате информации средствами разведки по прямому акустическому и виброакустическому каналам Место установки датчика аппаратуры акустической разведки Вид принимаемого сигнала слоговая словесная За окном на расстоянии 1, 0… 1, 5 м от оконной рамы при закрытой форточке Акустический 20 - 30 67 – 80 За окном на расстоянии 1, 0… 1, 5 м от оконной рамы при открытой форточке Акустический 70 – 80 97 – 98 На оконной раме или внешнем оконном стекле при закрытой форточке Вибрационный 25 - 30 71 – 80 За дверью (без тамбура) Акустический 50 - 70 91 – 97 За перегородкой из материалов типа гипсолит, асбестоцемент Акустический Разборчивость, % 25 - 40 71 – 87 На перегородке из материалов типа гипсолит, асбестоцемент Вибрационный 35 - 60 84 – 95 На железобетонной стене Вибрационный 30 – 80 80 – 98 В воздуховоде (6 - 8 м от ввода) Акустический 40 - 60 87 – 95 На трубопроводе (через этаж) Вибрационный 60 - 70 95 – 97
Затухание акустич. сигналов Затухание ( звукоизоляция) акустических сигналов в свободном пространстве (воздухе) - обратно пропорционально R Примерные значения звукоизоляции стена в 0. 5 кирпича 48 дб Окно одинарное 22… 26 дб стена в 1 кирпич 53 дб окно двойное 32… 38 дб стена в 2 кирпича 58 дб дверь обычная 18… 20 дб стена из железобетона (100 мм) 58 дб дверь металлическая 25… 30 дб воздуховоды металлические 0, 15 дб/м затухание вибрационных сигналов : бетон - 0. 1… 0. 15 дб/м , кирпич – 0. 2… 0. 4 дб/м Примерные значения уровней шумов АКУСТИЧЕСКИЕ ШУМЫ ВИБРАЦИОННЫЕ ШУМЫ улица с интенсивным движением 60 дб внешняя конструкция здания 15 -35 дб улица со средним движением 55 дб внутренняя конструкция здания 10 -30 дб улица без движения автомобилей 35 дб внешнее стекло окна 25 -30 дб сельская местность 35 дб внутреннее стекло окна 10 -15 дб комната шумная 55 -65 дб трубопровод отопления с водой 15 -20 дб комната тихая 35 -40 дб трубопровод отопления без воды 10 -15 дб пустой кабинет 30 -35 дб коридоры 45 -50 дб
Возможности АРР Вид разведки ОСНОВНЫЕ ХАРАКТЕРИСТИКИ СРЕДСТВ АКУСТИЧЕСКОЙ РЕЧЕВОЙ РАЗВЕДКИ (по материалам открытой печати) Аппаратура Оптикоэлектронная (лазерная) Акустическая (речевая) разведка Направленные микрофоны Дальность Особенности применения До 200 м При благоприятных метеоусловиях: диффузное отражение в пределах прямой видимости До 500 м Узконаправленное отражение До 200 м Возимая и носимая - эпизодически при благоприятной обстановке До 1 м Электронные стетоскопы До 10 м кирпичная стена бетонная стена При установке отражающих призм дальность лазерной разведки может составлять 1500 м.
Лазерный микрофон Лазерная акустическая система разведки STG 4510 - LASR
Лазерный микрофон Лазерная акустическая система разведки Laser. Gen-3000
Лазерная акустическая система разведки Laser. Gen-3000 Лазерный микрофон
Лазерный микрофон Лазерная акустическая система разведки SIM-LAMIC
Лазерная акустическая система разведки Laser-3500 Лазерный микрофон
Лазерный микрофон Основные характеристики лазерных акустических систем разведки Характеристика SIM-LAMIC PKI 3100 Laser-3000 Тип лазера Полупроводниковый Длина волны, мкм 0, 82 0, 88 Мощность излучения, м. Вт 5 10 Рассходимость луча, мрад - 0, 5 Фокусное расстояние объектива, мм 135 Время работы, ч 50 50 Тип приемника малошумящий PINдиод Примечание камуфлируется под стандартную зеркальную камеру; передатчик и приемник устанавливаются на треноге; не требует юстировки
Видеоролик «Лазер_съем_инфции» Видеоролик l «Лазерный съем информации» l
Возможности АРР ОСНОВНЫЕ ХАРАКТЕРИСТИКИ СРЕДСТВ АКУСТИЧЕСКОЙ РЕЧЕВОЙ РАЗВЕДКИ Контактные микрофоны тензометрического типа встраиваются в ограждающие конструкции (в стены толщиной от 150 мм и выше) и обеспечивают регистрацию речевых сигналов в помещениях с интегральным уровнем меньше 50 дб. Защищенность от вибрационных помех у тензометрических микрофонов на 20 дб выше, чем у микрофонов акселерометрического типа. На тонких ОК контактные микрофоны тензометрического типа не применяются. Ненаправленные микрофоны на открытом пространстве обеспечивают регистрацию речи средней громкости (70 дб) с разборчивостью 0. 5 на расстоянии до 10 м, при уровне шумов окружающей среды до 50 дб, направленные микрофоны (с индексом направленности от 8 до 22 дб) при аналогичных условиях – от 100 до 200 м в зависимости от типа.
Направленность микрофонов Направленность – это чувствительность микрофона к звуку в зависимости от направления или угла с которого приходит звук. В микрофонах используется несколько характеристик направленности. Они обычно изображаются в виде полярных диаграмм, чтобы графически отобразить вариации чувствительности в зоне 360 градусов вокруг микрофона, принимая микрофон за центр окружности, и ставя точку отсчета угла перед микрофоном. С точки зрения направленности существуют три основных типа микрофонов всенаправленные, однонаправленные и двунаправленные.
Типы направленных микрофонов Направленные микрофоны трубчатого типа Направленные микрофоны параболического типа Направленный плоский микрофон (микрофонная решетка)
Направленные микрофоны параб Параболический микрофон
Направленные микрофоны параб Параболический микрофон
Направленные микрофоны труб Трубчатый направленный микрофон
Направленные микрофоны труб Микрофонная решетка
Направленные микрофоны труб Микрофонная решетка
Направленные микрофоны труб Микрофонная решетка
Трубчатый микрофон Номер Частота, Гц Длина. MM Номер Частота, Гц Длина, MM 1 300 550 5 1100 150 2 412 400 6 1650 100 3 550 300 7 3300 50 4 825 200 Один из вариантов такого набора акустических резонаторов предусматривает использование 7 трубрезонаторов, изготовленных из алюминиевых труб диаметром 10 мм. Резонансная частота каждой из труб определяется ее длиной (L=165/f): Набор акустических резонаторов оканчивается параболическим концентратором, в фокусе которого находятся данные резонаторы. Параболический концентратор - рефлектор осуществляет передачу звука на электрический микрофон, который подключен к высокочувствительному малошумящему микрофонному усилителю.
Закон РФ от 11 марта 1992 г. N 2487 -I"О частной детективной и охранной деятельности в Российской Федерации" Статья 138. Нарушение тайны переписки, телефонных переговоров, почтовых, телеграфных или иных сообщений 1. Нарушение тайны переписки, телефонных переговоров, почтовых, телеграфных или иных сообщений граждан наказывается штрафом в размере до восьмидесяти тысяч рублей или в размере заработной платы или иного дохода осужденного за период до шести месяцев, либо обязательными работами на срок от ста двадцати до ста восьмидесяти часов, либо исправительными работами на срок до одного года. 2. То же деяние, совершенное лицом с использованием своего служебного положения или специальных технических средств, предназначенных для негласного получения информации, наказывается штрафом в размере от ста тысяч до трехсот тысяч рублей или в размере заработной платы или иного дохода осужденного за период от одного года до двух лет, либо лишением права занимать определенные должности или заниматься определенной деятельностью на срок от двух до пяти лет, либо обязательными работами на срок от ста восьмидесяти до двухсот сорока часов, либо арестом на срок от двух до четырех месяцев. 3. Незаконные производство, сбыт или приобретение в целях сбыта специальных технических средств, предназначенных для негласного получения информации, наказываются штрафом в размере до двухсот тысяч рублей или в размере заработной платы или иного дохода осужденного за период до восемнадцати месяцев, либо ограничением свободы на срок до трех лет, либо лишением свободы на срок до трех лет с лишением права занимать определенные должности или заниматься определенной деятельностью на срок до трех лет.
Супер Ухо 100_2 Направленный микрофон «Супер Ухо – 100» Микрофон направленного действия с биноклем идеально подходит для наблюдения за жизнью лесных птиц и дикой природы. Мощная оптика позволит рассмотреть вам мельчайшие детали. Мощная система регистрации звука позволяет слышать даже самое слабое пение птиц или шумы на расстоянии до 100 м. Звук можно записать на встроенный диктофон. Направленный микрофон работает от одной 9 В батарейки. Цена 4200 руб
Супер Ухо-100 -1 Спецификация и технические характеристики 1. Микрофон направленного действия "Супер Ухо - 100" обеспечивает до 70 децибел окружающего звукового увеличения. 2. Высокочувствительный мульти - элемент микрофона собирает звуки для усиления на расстоянии до 100 метров 3. Максимальная мощность 107 d. B. 4. Диапазон частот 100 -14000 герц. 5. Питание - одна "Крона", обеспечивает до 60 часов работы устройства. 6. Вес 1200 грамм. Размеры: 29. 0 х 15. 0 х 9. 0 см 7. Температурный режим: от 0 гр. С до + 55 гр. С. 8. Максимальная влажность до 95% при температуре 20 гр. С. 9. Угол направленности 10 градусов. 10. Прибор работает только в пределах прямой видимости. Производитель: Sonic Technology Products - США, изготовлено в Китае.
Юкон и NW-10 Направленный микрофон "Юкон" это уникальное изделие для прослушивания и записи звуковых сигналов от удаленных объектов (до 150 -200 м) в самых различных условиях. Очень хорошие профессиональные звуковые характеристики (широкий диапазон частот, высокая чувствительность, качественный звук) сочетаются в нем с компактностью и небольшим весом. Персональный звуковой усилитель NW-10 усиливает звук до 50 децибел. Предназначен для ведения аудионаблюдения на расстоянии до 100 метров как на открытом воздухе, так и в помещениях с высоким акустическим уровнем шума.
Фазиров_Микрофон ная Решетка Направленный микрофон разведчика"НМ- СН головной" Направленный микрофон (НМ-СН) представляет собой плоскую фазированную микрофонную решетку, с апертурой 14 см и коэффициентом усиления не менее 36 д. Б. Эффективен на охоте при уровне внешних помех не выше 40 д. Б на расстояниях не менее 100 м Основные ТТХ НМ-СН: полоса рабочих частот 0, 5 – 6 к. Гц; чувствительность - 25 м. В/Па ± 3 д. Б. коэффициент усиления – не менее 36 д. Б. диаграмма направленности – кардиоида – супер кардиоида, не более 20 градусов: размеры 140 х 70 х 0, 5 см; вес – около 150 Г; уровень приведенных собственных шумов – около 0 д. Б; динамический диапазон – 110 д. Б; оптимальные АЧХ для звуковых сигналов; ветрозащищённость обеспеченная конструкцией. ТТХ усилителя: Максимальное звуковое давление в наушниках – 129 д. Б; Максимальное усиление – 63 д. Б; Диапазон частот – 0, 1 – 4, 8 к. Гц; Регулируемая система АРУ.
Фазиров_Микрофон ная Решетка Остронаправленный ветрозащищённый микрофон "ОВМ – 01” ОВМ может применяться для записи репортажей в условиях шумной улицы (60 -70 д. БА) на расстояниях до 10 м. и на расстояниях 30 -100 м. , при уровне помех 40 -20 д. БА, эффективно поможет на охоте. Основные ТТХ РНМ-01: • полоса рабочих частот 0, 1 – 7 к. Гц; • Диаграмма направленности в диапазоне частот 0, 1 – 1 к. Гц – кардиоида: на F=1 к. Гц - q 0, 7 » 80° на F=2 к. Гц - q 0, 7 » 35° на F=4 к. Гц - q 0, 7 » 17° на F=8 к. Гц - q 0, 7 » 8° • размеры 240 х 165 х 7 мм; • вес – около 150 Г; • динамический диапазон – 110 д. Б; • оптимальные АЧХ для речевых сигналов; • ветрозащищённость, обеспеченная конструкцией. • чувствительность - 100 м. В/Па 3 д. Б.
Фазиров_Микрофон ная Решетка Направленный микрофон А 25 Направленный микрофон (НМ-А 25) представляет собой плоскую фазированную микрофонную решетку, с апертурой 25 см и коэффициентом усиления не менее 40 д. Б. Основные ТТХ НМ-А 25: • Размеры 25 х 17 х 0, 8 см; • уровень приведенных собственных шумов – около 0 д. Б; • динамический диапазон – 110 д. Б; • эффективная ширина диаграммы направленности – не более 14 о, при подавлении помех вне диаграммы не менее 20 д. Б; • чувствительность – 0, 3. В/Па ; • оптимальные АЧХ для речевых сигналов и адаптивная обработка акустических сигналов; • ветрозащищенность обеспеченная конструкцией. • вес – около 0, 3 кг;
Игольчатый микрофон
Перехват акустических сигналов электронными стетоскопами Электронный стетоскоп
Стетоскоп
Стетоскоп Электронный стетоскоп (вибропреобразователь)
Стетоскоп
Средства выявления ТКУИ ST-032 Виброакустический преобразователь Чувствительность, В х 1 сек 2/м Диапазон частот, к. Гц 0. 3 -6 Пороговая 5*10 -6 чувствительность, М/с2 Акустический преобразователь Чувствительность, >5 м. В/Па Диапазон частот, к. Гц 0. 3 -8 Уровень эквивалентного звукового давления <40 обусловленный собственными шумами, д. Б "БИНАФОН" предназначен для выявления акустических и виброакустических каналов утечки информации; "ПКУ-6 М" предназначен для выявления: средств съема информации c передачей сигнала по "легальным" проводным коммуникациям утечки речевой информации по акустическому и виброакустическому каналам средств съема информации c передачей сигнала по оптическому каналу
План Помещений План помещений
Выделенное помещение
Порядок проведения оценки ЗП Порядок проведения оценки защищенности помещения Провести оценку ЗП. Составить план-схему ЗП. Выбрать местоположение КТ. При оценке защищенности помещений от утечки речевой конфиденциальной информации по акустическому каналу для каждой ОК выбирается не менее трёх КТ в местах наиболее опасных с точки зрения перехвата речевой информации. При оценке защищенности помещений по виброакустическому каналу КТ выбираются на элементах (коммуникациях) ИТС, выходящих за пределы ЗП Собрать аппаратурный комплекс для формирования и контроля тест-сигнала в ЗП. Измерить излучаемые уровни тест-сигнала в ЗП перед контролируемыми ОК и элементами ИТС для каждой октавной полосы частот со среднегеометрическими частотами 250, 500, 1000, 2000, 4000 Гц, , д. Б. Измерить уровни акустических (вибрационных) сигналов и уровни шума в выбранных КТ для каждой октавной полосы частот со среднегеометрическими частотами 250, 500, 1000, 2000, 4000 Гц , , д. Б. Определить для каждой контрольной точки октавные коэффициенты звукоизоляции (виброизоляции)Q, д. Б. Сопоставить полученные значения октавных коэффициентов звукоизоляции (виброизоляции) с их нормативными значениями
Порядок проведения оценки в ЗП Измерить излучаемые уровни тест-сигнала в ЗП перед контролируемыми ОК и элементами ИТС для каждой октавной полосы частот со среднегеометрическими частотами 250, 500, 1000, 2000, 4000 Гц, Lc 1 i (Vc 1 i) , д. Б. Измерить уровни акустических (вибрационных) сигналов L(c+ш)i (V(c+ш)i ) и уровни шума Lшi (Vшi ) в выбранных КТ для каждой октавной полосы частот со среднегеометрическими частотами 250, 500, 1000, 2000, 4000 Гц , , д. Б. Определить для каждой КТ октавные коэффициенты звукоизоляции (виброизоляции) Qi, Gi, д. Б. Сопоставить полученные значения октавных коэффициентов звукоизоляции (виброизоляции) с их нормативными значениями.
План помещения 1
План помещения 1
Порядок размещения аппаратуры в ЗП Если ОК является стена, дверь, окно и т. п. , то АИ необходимо размещать на высоте 1. . . 1, 5 м от пола и на расстоянии 1, 5 м от ОК. Ось апертуры АИ направляется в сторону ОК по нормали к ее поверхности. Если ОК является пол, то АИ необходимо размещать в центре помещения на высоте 1. . . 1, 5 м от пола. Ось апертуры АИ направляется в сторону пола по нормали к его поверхности. Если ОК является потолок, то АИ необходимо размещать в центре помещения на высоте 1. . . 1, 5 м от пола. Ось апертуры АИ направляется в сторону потолка по нормали к его поверхности. Аналогичные размещения АИ осуществляются относительно элементов ИТС. Измерительный микрофон, измеряющий уровень тестового сигнала, размещается на осевой линии апертуры АИ на расстоянии 1 м от плоскости апертуры и на расстоянии 0, 5 м от поверхности ОК (элемента ИТС). Измерительный микрофон, измеряющий уровень информативного сигнала и шума, размещается в выбранной точке контроля на расстоянии 0, 5 м от поверхности ОК. Измерительный вибродатчик (акселерометр) размешается в выбранной ТК непосредственно на поверхности ОК или на поверхности контролируемого элемента ИТС.
Измерение на стене
Вибрационные измерение на стене Акселерометр
Результаты виброизмерений на стене в аудитории 501 УЦБИ МАСКОМ Измерение с учетом затухания Время измерений - 22. 30. Средство измерения – Тритон. Продолжительность измерения 200 с. Октава Внутренняя поверхность стены Внешняя поверхность стены 250 500 1000 2000 4000 Vс+ш 37, 7 39, 8 33, 5 40, 9 50, 3 Vш 25, 1 26, 7 23, 3 19, 3 20, 0 Vс+ш 39, 1 39, 5 35, 1 41, 7 50, 1 Vш 25, 2 26, 2 25 19, 3 19, 5
Измерение потолка и пола

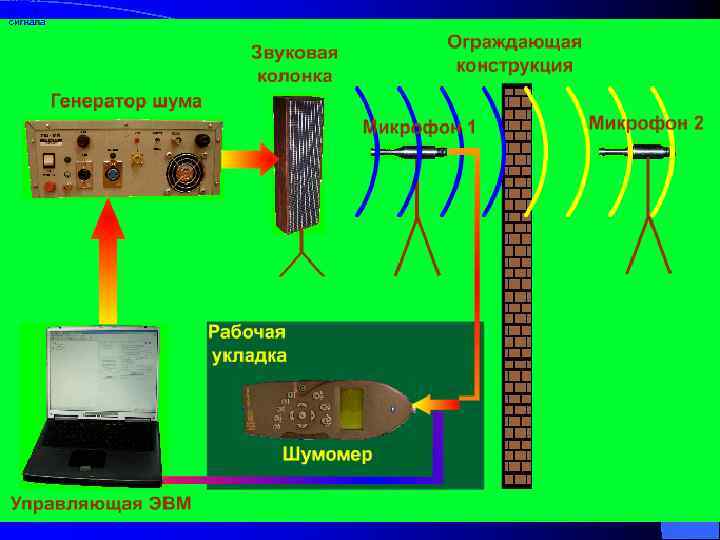

Порядок расчета При выключенном АИ с помощью измерительного микрофона, измерительного вибродатчика (акселеромета) и шумомера в КТ измеряется уровень акустического (вибрационного) шума Lшi, Vшi, д. Б. , При включенном АИ в КТ измеряется суммарный уровень акустического (вибрационного) сигнала и акустического (вибрационного) шума L(c+ш)i, V(c+ш)i, д. Б. Уровень излучаемого тест-сигнала устанавливается из условия его надежной фиксации измерительной аппаратурой в КТ на уровне шума. Путем расчетной процедуры определяется уровень акустического (вибрационного) сигнала в контрольной точке по формулам Lc 2 = L(c+ш)2 при L(c+ш)2 - Lш > 10 Lc 2 = L(c+ш)2 - d при L(c+ш)2 - Lш < 10 Vc 2 = V(c+ш)2 при V(c+ш)2 - Vш > 10 Vc 2 = V(c+ш)2 - d при V(c+ш)2 - Vш < 10 L(c+ш)2 - Lш ≥ 10 6… 10 4… 6 3 2 1 0, 5 d 0 1 2 3 4 7 10 Путем расчетной процедуры определяется коэффициент звукоизоляции (виброизоляции) по формулам Qi=Lc 1 i – Lc 2 i или Gi=Vc 1 i – Vc 2 i Примечание: Процедуры выполняются для каждой из октавной полосы частот со среднегеометрическими частотами 250, 500, 1000, 2000, 4000 Гц.
Значения Q и G Измеренные значения октавных коэффициентов звукоизоляции (виброизоляции) ЗП Место возможного перехвата речевой конфиденциальной информации из помещения Помещения, не оборудованные системами звукоусиления Помещения, оборудованные системами звукоусиления 46 60 Улица без транспорта 36 50 Улица с транспортом 26 40 Смежные помещения Уличное пространство Нормативное значение октавного коэффициента звукоизоляции (виброизоляции), д. Б
Значения Q и G Измеренные значения октавных коэффициентов звукоизоляции (виброизоляции) ЗП Место возможного перехвата речевой конфиденциальной информации из помещения Помещения, не оборудованные системами звукоусиления Помещения, оборудованные системами звукоусиления 43. 4 57. 4 Улица без транспорта 36 50 Улица с транспортом 26 40 Смежные помещения Уличное пространство Значение октавного коэффициента звукоизоляции (виброизоляции), д. Б
Значения Q и G Измеренные значения октавных коэффициентов звукоизоляции (виброизоляции) ЗП Частоные границы, Гц 175… 350… 700… 1400… 2800… 5600 Значения октавных коэффициентов звукоизоляции (виброизоляции) для различных градаций уровня речи Qi, Gi, д. Б Тихая речь, 64 д. Б Средний уровень речи, 70 д. Б 27. 9 32. 9 37. 4 43. 9 51. 4 33. 9 38. 9 43. 4 49. 9 57. 4 Речь, Громкая речь, усиленная ТС, 76 д. Б 84 д. Б 39. 9 44. 9 49. 4 55. 9 63. 4 47. 9 52. 9 57. 4 63. 9 71. 4 Рассчитанные значения W для акустического, виброакустического и акустоэлектрического каналов в ЗП W = 0. 3 применении ТСР W =W = 0. 5 при непреднамеренном прослушивании 0. 3 применении ТСР W = 0. 5 при непреднамеренном прослушивании
Звукоизоляция строительных конструкций № п/п Элементы конструкций Примечание Звукоизоляция (д. Б) на частотах, Гц 250 Звукоизоляция 1. Кирпичная кладка 2. Стена (0, 5 кирпича, гипсолитовые плиты толщиной 8 мм, обои) 500 1000 2000 4000 Железобетонная плита 4. Межэтажное перекрытие из бетонных плит 40 44 48 52 55 38 42 51 55 59 60 49 48 58 61 65 67 57 54 64 65 70 70 59 60 65 70 52 с незаделанными отверстиями для воздухопровода 36 46 52 53 50 с незаделанными 35 отверстиями под электропроводку 3. 0, 5 кирпича 1, 0 кирпич 1, 5 кирпича 2, 0 кирпича 2, 5 кирпича без отверстий 44 51 62 48 100 мм 160 мм 200 мм 300 мм 400 мм незаделанные щели между плитами, сколот угол одной из плит 44 51 51 58 61 40 50 60 59 65 67 39 55 63 65 69 70 57 60 65 69 70 40 44 47 50 55 43
Звукоизоляция оконных рам № п/п Конструкция Примечание Звукоизоляция (д. Б) на частотах, Гц 250 2. 3. Оконный блок с двойным переплетом и толщина стекла 4 мм Стеклопакет (толщина 98 мм) 1000 2000 4000 без прокладок 26 28 30 28 27 с прокладками из пористой резины 33 36 38 38 38 воздушный зазор 100 мм, с герметизацией притворов 35 39 47 46 52 воздушный зазор 200 мм, с прокладками 36 41 47 49 55 воздушный зазор 300 мм, с прокладками 1. Оконный блок с двойным переплетом, толщина стекла 3 мм, воздушный зазор 170 мм 500 39 43 47 51 55 с прокладками 40 42 45 48 50
Звукоизоляция дверей № п/п Конструкция Примечание Звукоизоляция (д. Б) на частотах, Гц 250 500 1000 2000 4000 без прокладок 14 16 22 22 20 с прокладками 19 23 30 33 32 без прокладок 23 24 24 24 23 с прокладками 27 32 35 34 35 без прокладок 23 31 33 34 36 с прокладками 30 33 35 39 41 Щитовая дверь из древесноволокнистых плит толщиной 4… 6 мм с воздушным зазором 50 мм, заполненным стекловатой без прокладок 26 30 31 28 29 с прокладками 30 33 36 32 30 Дверь звукоизолирующая облегченная одинарная 30 39 42 45 43 двойная с зазором более 200 мм 42 55 58 60 60 одинарная 36 45 51 50 49 двойная с зазором более 300 мм 46 60 60 65 65 двойная с облицовкой 58 65 70 70 70 Звукоизоляция 1. 2. 3. 4. 5. 6. Обыкновенная филенчатая дверь Глухая щитовая дверь толщиной 40 мм, облицованная с двух сторон фанерой толщиной 4 мм Типовая дверь Дверь звукоизолирующая тяжелая
Звукоизоляция некоторых строительных материалов № п/п Элементы конструкций Толщина Звукоизоляция (д. Б) на частотах, Гц Звукоизоляция 250 500 1000 2000 4000 1 Гипсобетонная плита 80 мм 95 мм 33 37 37 37 39 42 44 48 44 53 2 Газобетонная плита 240 мм 42 51 56 54 52 3 Древесностружечная плита 20 мм 26 26 26 4 Фанера 5 Стеклопластик 3 мм 4 мм 5 мм 8 мм 10 мм 3 мм 5 мм 8 мм 10 мм 14 16 17 20 21 17 20 25 25 19 20 21 24 25 21 24 27 28 23 24 25 27 28 25 28 30 31 26 27 28 27 25 29 31 31 31 26 27 27 27 29 31 31 33 34 6 Гипсоволокнистая плита и плита сухой штукатурки с относом на 20 мм 38 40 43 44 45 7 Две гипсоволокнистые плиты с воздушным зазором 40 мм. Облицовка из плит сухой штукатурки с откосом на 20 мм 40 мм и 10 мм 40 мм и 40 мм 43 51 53 56
Протокол 1 ПРОТОКОЛ № …. . инструментально-расчетной оценки защищенности помещения от утечки речевой конфиденциальной информации 1. Объект оценки ( наименование ЗП) 2. Назначение ЗП и его краткое описание (расположение помещения, план-схема помещения). 3. Вид оценки (периодический, аттестация и т. п. ). 4. Вид оценки канала перехвата речевой информации (акустический или вибрационный). 5. Оцениваемые ограждающие конструкции и элементы технических систем (например, окно (окна), дверь (двери), стена (стены), пол, потолок, вентиляционный люк, коммуникации систем отопления и кондиционирования и др. ). 6. Описание применяемых мер и средств защиты. 7. Контрольно-измерительная аппаратура (наименование, тип, заводской номер, дата поверки). 8. Метод проведения измерений (краткое описание или ссылка на документ). 9. Таблицы результатов измерений и расчетов звукоизоляции или виброизоляции. 10. Заключение о выполнении требований по защите Указывается: требования ( выполняются, требования не выполняются ) Оценку защищенности выполнили: ______________________ (должность, фамилия, инициалы) (подписи) в присутствии представителей___________________________ (наименование организации) ______________________ (должность, фамилия, инициалы) (подписи) Дата проведения измерений «…. . » ……………… 200 г.
Результаты определения октавных коэффициентов звукоизоляции (виброизоляции) Таблица – приложение Номер октавной полосы i Измеренный уровень акустического (вибрационного) шума в контрольной точке , д. Б Lшi (Vшi) Уровень измеренного Суммарного акустического (вибрационного) сигнала и акустического (вибрационного) шума в контрольной точке , д. Б L(с+ш)i (V(с+ш)i ) Расчетный уровень акустического (вибрационного) сигнала в контрольной точке , д. Б. Lс2 (Vс2) Октавные уровни звукоизоляции (виброизоляции в контрольной точке , д. Б Qi (Gi) Контрольная точка № 1 (Дверь, звукоизоляция) 1 2 3 4 5 38 Радиатор системы отопления 45 44 36 42 40 34 39 37 38 45 44 33 43 43 47, 0 48, 0 51, 0 32, 0 41, 0 Контрольная точка № 2 (стена, виброизоляция) ………………. . ……………… ……………. .
Видеоролик «Фигуры Хладни»
Пассивная защита окна КОНСТРУКЦИЯ И ХАРАКТЕРИСТИКИ СТЕКЛОПАКЕТОВ Средняя звукоизолирующая способность светопрозрачных конструкций с применением однокамерных стеклопакетов составляет 25 д. Б, с применением двухкамерных стеклопакетов 31 д. Б, с применением триплекса звукоизолирующие свойства стеклопакета улутшаются на 4 д. Б.
контрольных точек на окне Выбор контрольных точек на окне
Измерение вентиляции Схема измерения вентиляции
Измерение отопления Схема измерения батареи отопления
Измерение с учетом затухания Схема измерения с учетом реального затухания
Шумомер ВШВ-003 М 3 Полоса частот измерения параметров вибрации 1. . . 10000 Гц Полоса частот измерения уровня звукового давления по характеристике ЛИН 2. . . 18000 Гц Динамический диапазон измерения параметров виброускорения 0, 003. . . 1000 м/c 2 Динамический диапазон измерения параметров уровеня звука 22. . . 140 д. Б
Спрутмини Спрут-мини Для проверки выполнения норм эффективности защиты речевой информации от утечки по акустическому, виброакустическому каналам, а также за счет низкочастотных наводок на токопроводящих элементах ограждающих конструкций, электроакустических преобразований в линиях ТСПИ и за счет побочных электромагнитных излучений от технических средств в речевом диапазоне. Сигналы от датчиков, поступающие на входы измерительного блока, усиливаются и оцифровываются встроенным аналого-цифровым преобразователем (АЦП). Коэффициент усиления управляемых прецизионных усилителей задается программно с использованием соответствующих процедур СПО комплекса. АЦП обеспечивает преобразование аналоговых сигналов, поступающих с выходов соответствующих блоков, в цифровую форму и передачу их в управляющую ЭВМ, которая производит их дальнейшую обработку, а также задает необходимые режимы работы комплекса. При работе комплекса в режимах управления от ПЭВМ, данные об измеряемых уровнях сигналов поступают от измерительного блока в память управляющей ПЭВМ.

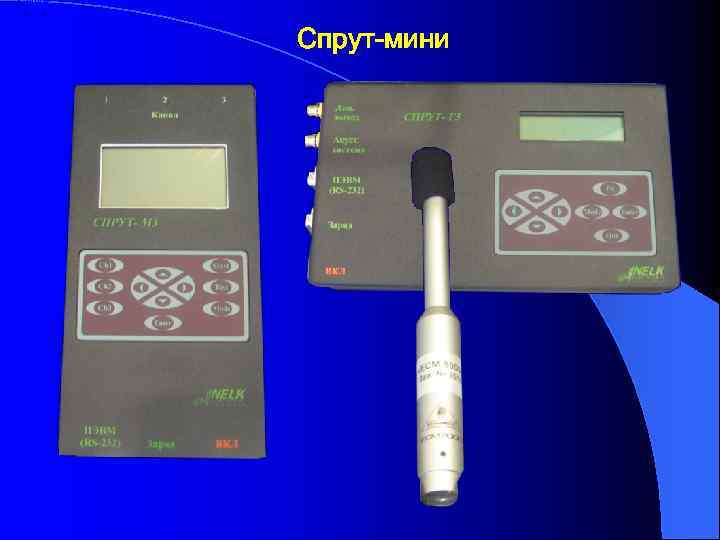

Спрутмини Спрут-мини

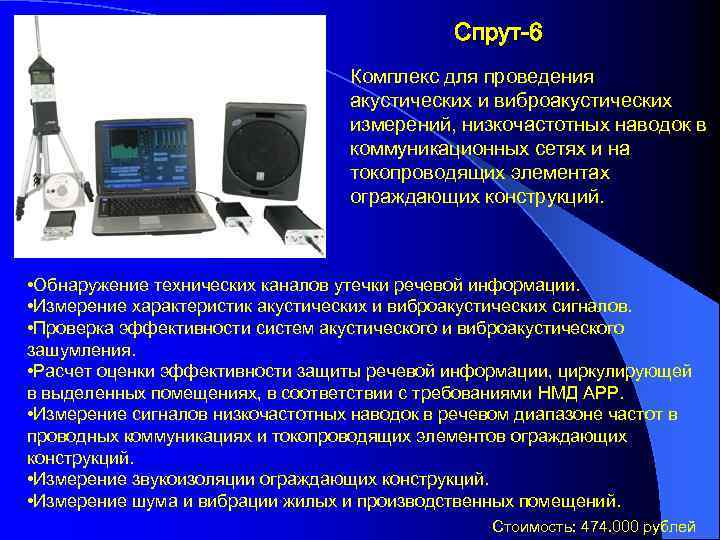

Спрут-6 Комплекс для проведения акустических и виброакустических измерений, низкочастотных наводок в коммуникационных сетях и на токопроводящих элементах ограждающих конструкций. • Обнаружение технических каналов утечки речевой информации. • Измерение характеристик акустических и виброакустических сигналов. • Проверка эффективности систем акустического и виброакустического зашумления. • Расчет оценки эффективности защиты речевой информации, циркулирующей в выделенных помещениях, в соответствии с требованиями НМД АРР. • Измерение сигналов низкочастотных наводок в речевом диапазоне частот в проводных коммуникациях и токопроводящих элементов ограждающих конструкций. • Измерение звукоизоляции ограждающих конструкций. • Измерение шума и вибрации жилых и производственных помещений. Стоимость: 474. 000 рублей
Спрут-7 Программно-аппаратный комплекс Спрут-7 является усовершенствованной моделью комплекса Спрут-6 и предназначен для проверки выполнения норм эффективности защиты речевой информации от ее утечки по акустическому и виброакустическому каналам, а также за счет низкочастотных наводок на токопроводящие элементы ограждающих конструкций зданий и сооружений и наводок от технических средств в речевом диапазоне частот, образованных за счет акустоэлектрических преобразований. Измерение характеристик акустических и виброакустических сигналов, в том числе октавный, треть октавный анализ и анализ с использованием функции быстрого преобразования Фурье (БПФ). Проведение исследований характеристик и проверка эффективности систем акустического и виброакустического зашумления. Измерение уровней сигналов акустоэлектрических преобразователей с использованием функции БПФ. Проведение измерений параметров звуко- и виброизоляционных свойств конструкций. Измерение уровней электрического и магнитного полей и наводок на проводные коммуникации. Проведение статистической обработки результатов измерений и т. д.
Спрут-7

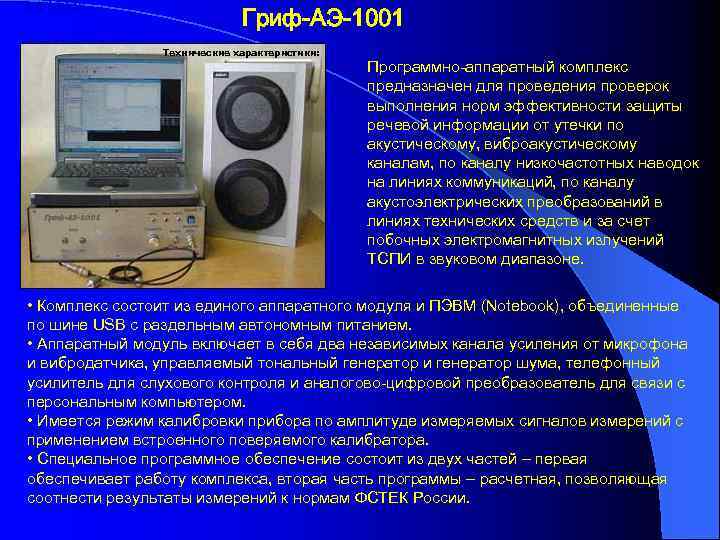

Гриф-АЭ-1001 Технические характеристики: Программно-аппаратный комплекс предназначен для проведения проверок выполнения норм эффективности защиты речевой информации от утечки по акустическому, виброакустическому каналам, по каналу низкочастотных наводок на линиях коммуникаций, по каналу акустоэлектрических преобразований в линиях технических средств и за счет побочных электромагнитных излучений ТСПИ в звуковом диапазоне. • Комплекс состоит из единого аппаратного модуля и ПЭВМ (Notebook), объединенные по шине USB с раздельным автономным питанием. • Аппаратный модуль включает в себя два независимых канала усиления от микрофона и вибродатчика, управляемый тональный генератор и генератор шума, телефонный усилитель для слухового контроля и аналогово-цифровой преобразователь для связи с персональным компьютером. • Имеется режим калибровки прибора по амплитуде измеряемых сигналов измерений с применением встроенного поверяемого калибратора. • Специальное программное обеспечение состоит из двух частей – первая обеспечивает работу комплекса, вторая часть программы – расчетная, позволяющая соотнести результаты измерений к нормам ФСТЕК России.
® «Гриф-АЭ-1001» Комплекс внесен в Государственный реестр средств измерений (Рег. № 28907 -05) имеет Сертификат об утверждении типа средств измерений военного назначения (RU. E. 36. 018. B) На базе ПАК «Гриф-АЭ-1001» разработан макетный образец ПАК «Гриф-mini» который является его улучшенной и оптимизированной версией. Выполнен с применением более современных технологий. Имеет меньшие габариты, вес и потребляет меньше энергии.

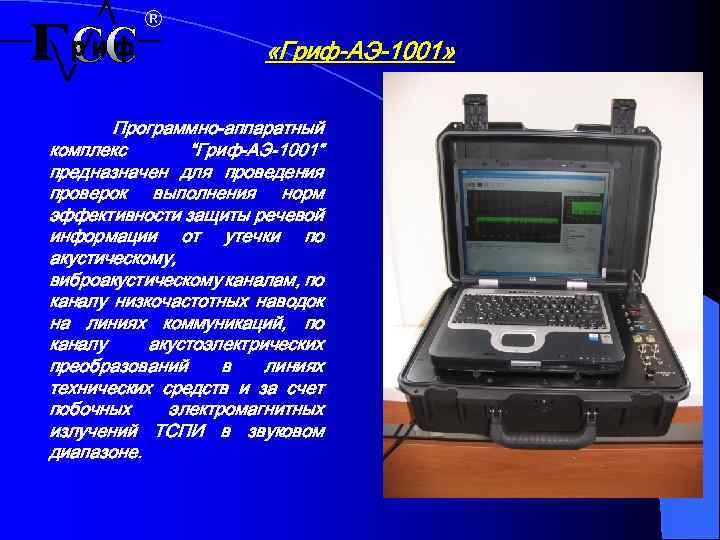

® «Гриф-АЭ-1001» Программно-аппаратный комплекс “Гриф-АЭ-1001” предназначен для проведения проверок выполнения норм эффективности защиты речевой информации от утечки по акустическому, виброакустическому каналам, по каналу низкочастотных наводок на линиях коммуникаций, по каналу акустоэлектрических преобразований в линиях технических средств и за счет побочных электромагнитных излучений ТСПИ в звуковом диапазоне.

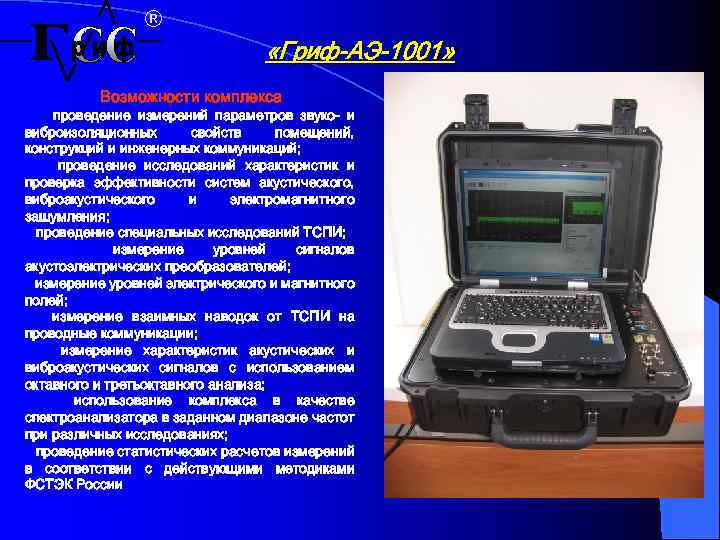

® «Гриф-АЭ-1001» Возможности комплекса проведение измерений параметров звуко- и виброизоляционных свойств помещений, конструкций и инженерных коммуникаций; проведение исследований характеристик и проверка эффективности систем акустического, виброакустического и электромагнитного зашумления; проведение специальных исследований ТСПИ; измерение уровней сигналов акустоэлектрических преобразователей; измерение уровней электрического и магнитного полей; измерение взаимных наводок от ТСПИ на проводные коммуникации; измерение характеристик акустических и виброакустических сигналов с использованием октавного и третьоктавного анализа; использование комплекса в качестве спектроанализатора в заданном диапазоне частот при различных исследованиях; проведение статистических расчетов измерений в соответствии с действующими методиками ФСТЭК России
ва акт_За щиты ANG Программно-аппаратный комплекс для виброакустических измерений VNK-012 GL
ва акт_За щиты ANG
Видеоролик с выставки

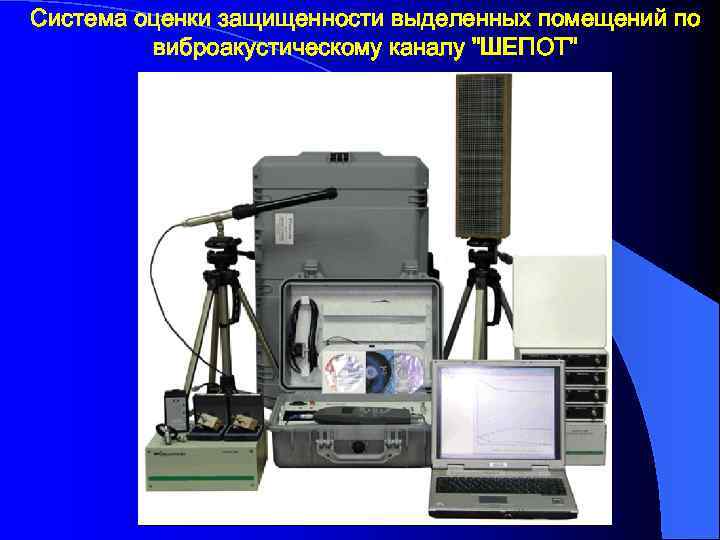

Шепот Система оценки защищенности выделенных помещений по виброакустическому каналу "ШЕПОТ"

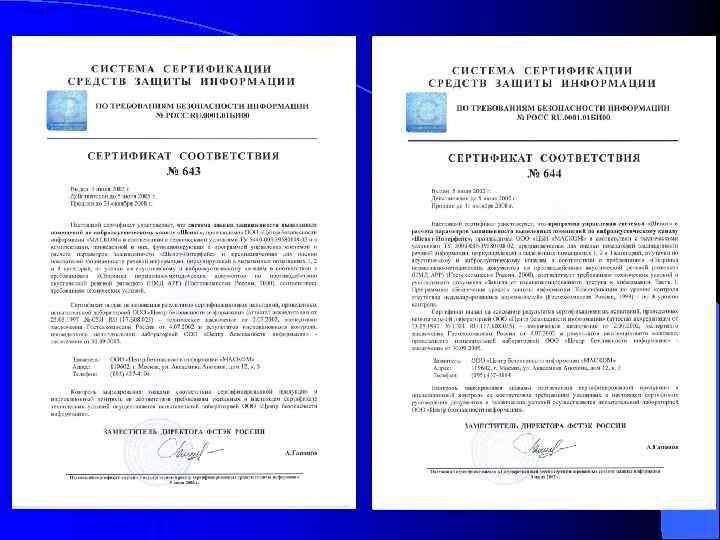

Сертификат

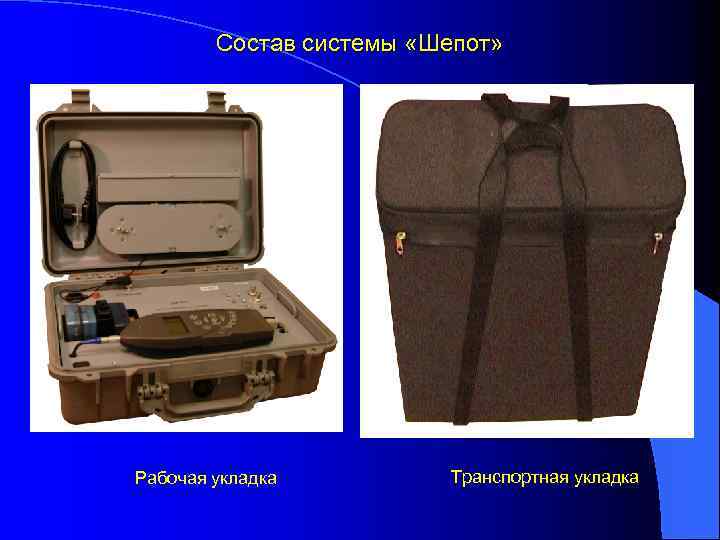

Состав системы «Шепот» Рабочая укладка Транспортная укладка
жности Шепот а Система оценки защищенности выделенных помещений по виброакустическому каналу «Шепот» (далее система «Шепот» ) предназначена для проведения специальных акустических и вибрационных измерений в выделенных помещениях с целью оценки их защищенности от утечки речевой информации по акустическому и вибрационному каналам. Система «Шепот» обеспечивает: · автоматические измерения уровня звукового давления тестового сигнала вблизи и на удалении от его источника в 5 -ти октавных полосах с центральными частотами 250, 500, 1000, 2000 и 4000 Гц; · автоматические измерения уровня звукового давления тестового сигнала вблизи от его источника и уровня наведенного им виброускорения в 5 -ти октавных полосах с центральными частотами 250, 500, 1000, 2000 и 4000 Гц; · формирование и ведение базы данных о результатах выполненных измерений, включающей информацию о месте проведения измерений (объект, помещение, контрольная точка) и о результатах измерений и расчетов в каждой контрольной точке; · составление отчета по результатам измерений в форме, отвечающей требованиям НМД АРР; .
ТТХ Шепот а Характеристики Нижняя граница диапазона измерений звукового давления, не выше Верхняя граница диапазона измерений звукового давления, не ниже Нижняя граница диапазона измерений общего виброускорения, не выше Верхняя граница диапазона частот электромагнитного поля по магнитной составляющей, измеряемая системой «Шепот» , не ниже Абсолютная погрешность измерений виброускорения, не более Нижняя граница диапазона частот анализа в реальном времени, не выше Верхняя граница диапазона частот анализа в реальном времени, не ниже Нижняя граница диапазона фильтров Верхняя граница диапазона частот фильтров Максимальное звуковое давление тест-сигнала в свободном пространстве на расстоянии 1 м от излучателя ( в полосе частот 175 – 5600 Гц) не менее Кратковременная нестабильность излучателя тест-сигнала (при измерении в 5 октавных полосах), не более Неравномерность АЧХ излучателя тест-сигнала в полосе частот 175 – 5600 Гц (при измерении в 5 октавных полосах), не более д. Б Гц Гц 24 132 0, 01 (30 дб) 708 (127 дб) ± 0, 7 20 7 000 д. Б 106 д. Б ± 10 м·с‑ 2 Уровень звукового давления калибратора д. Б Погрешность установки звукового давления калибратора, не более Частота звукового давления калибратора Погрешность установки частоты звукового давления калибратора Мощность, потребляемая системой, не более Общая площадь, необходимая для развертывания системы, не более Масса рабочей укладки Масса транспортной укладки д. Б к. Гц Вт м 2 кг 94, 0 или 114 ± 0, 3 1, 0 0, 01 40 10 14 49

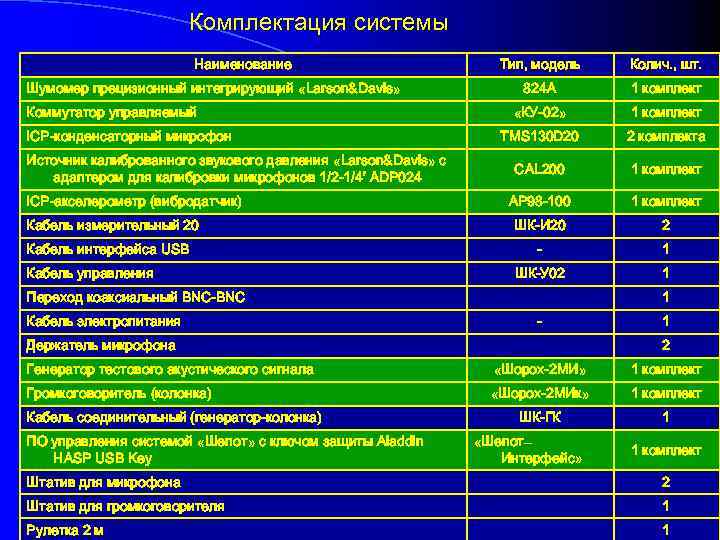

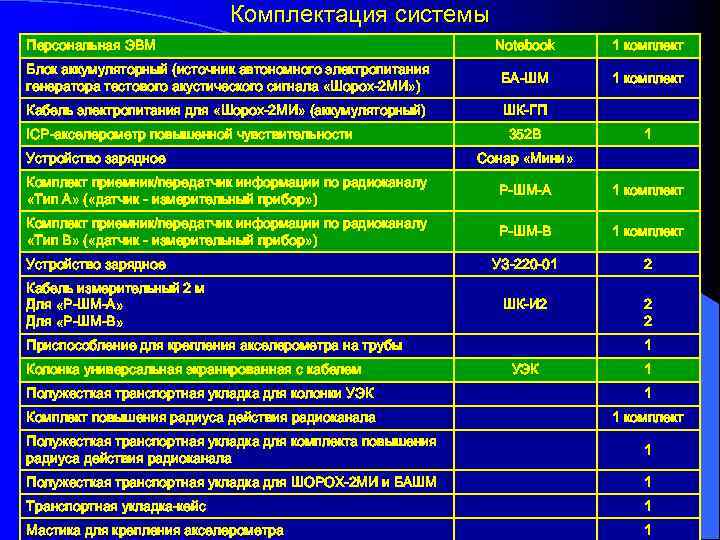

Комплектация системы Наименование Шумомер прецизионный интегрирующий «Larson&Davis» Коммутатор управляемый ICP-конденсаторный микрофон Источник калиброванного звукового давления «Larson&Davis» с адаптером для калибровки микрофонов 1/2 -1/4' ADP 024 ICP-акселерометр (вибродатчик) Кабель измерительный 20 Кабель интерфейса USB Кабель управления Тип, модель Колич. , шт. 824 А 1 комплект «КУ-02» 1 комплект TMS 130 D 20 2 комплекта CAL 200 1 комплект АР 98 -100 1 комплект ШК-И 20 2 - 1 ШК-У 02 1 Переход коаксиальный BNC-BNC Кабель электропитания 1 - Держатель микрофона 1 2 Генератор тестового акустического сигнала «Шорох-2 МИ» 1 комплект Громкоговоритель (колонка) «Шорох-2 МИк» 1 комплект ШК-ГК 1 Кабель соединительный (генератор-колонка) ПО управления системой «Шепот» с ключом защиты Aladdin HASP USB Key «Шепот– Интерфейс» 1 комплект Штатив для микрофона 2 Штатив для громкоговорителя 1 Рулетка 2 м 1
Комплектация системы Персональная ЭВМ Notebook 1 комплект Блок аккумуляторный (источник автономного электропитания генератора тестового акустического сигнала «Шорох-2 МИ» ) БА-ШМ 1 комплект Кабель электропитания для «Шорох-2 МИ» (аккумуляторный) ШК-ГП ICP-акселерометр повышенной чувствительности Устройство зарядное 352 В 1 Сонар «Мини» Комплект приемник/передатчик информации по радиоканалу «Тип А» ( «датчик - измерительный прибор» ) Р-ШМ-А 1 комплект Комплект приемник/передатчик информации по радиоканалу «Тип B» ( «датчик - измерительный прибор» ) Р-ШМ-B 1 комплект УЗ-220 -01 2 ШК-И 2 2 2 Устройство зарядное Кабель измерительный 2 м Для «Р-ШМ-А» Для «Р-ШМ-B» Приспособление для крепления акселерометра на трубы Колонка универсальная экранированная с кабелем 1 УЭК 1 Полужесткая транспортная укладка для колонки УЭК 1 Комплект повышения радиуса действия радиоканала 1 комплект Полужесткая транспортная укладка для комплекта повышения радиуса действия радиоканала 1 Полужесткая транспортная укладка для ШОРОХ-2 МИ и БАШМ 1 Транспортная укладка-кейс 1 Мастика для крепления акселерометра 1
Шорох – 2 МИ Генератор шума «Шорох-2 МИ» предназначен для генерации электрического сигнала с возможностью регулировки его уровня на центральных октавных частотах 250, 500, 1000, 2000, 4000 Гц Передняя панель генератора «Шорох-2 МИ» со снятой крышкой Задняя панель генератора «Шорох2 МИ»
Вид ЗК, мкф и Акселероме тра Внешний вид микрофона Внешний вид акустического излучателя Внешний вид акселерометра

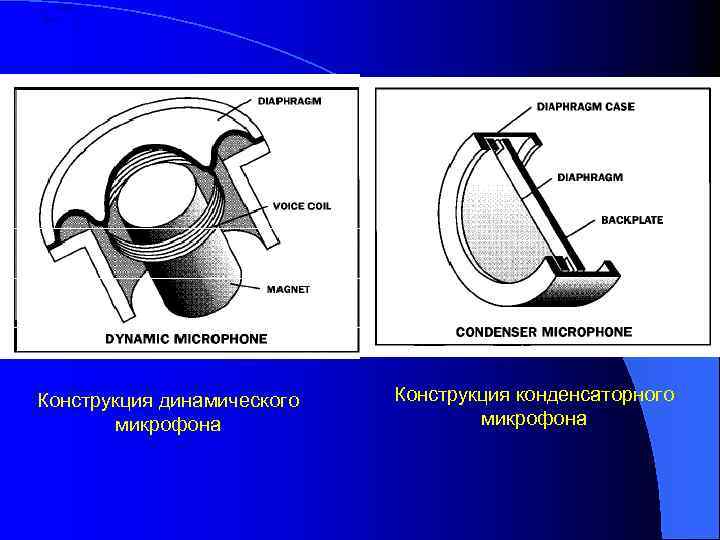

Конструкция микрофона Конструкция динамического микрофона Конструкция конденсаторного микрофона

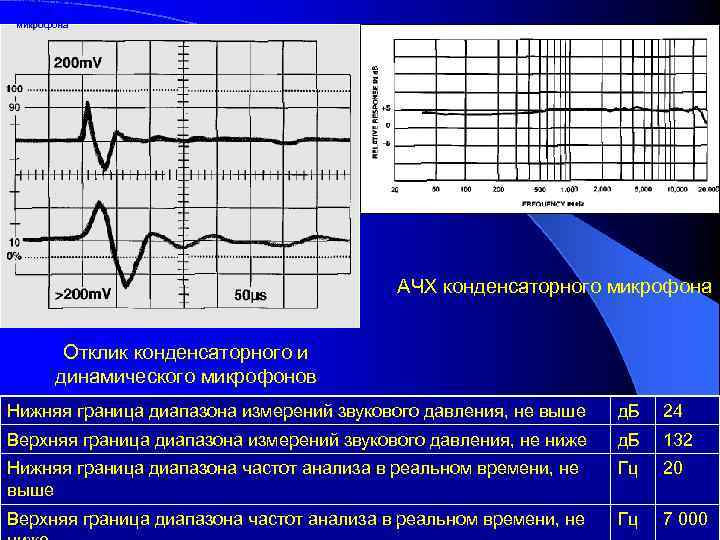

Отклик ТТХ и АЧХ микрофона АЧХ конденсаторного микрофона Отклик конденсаторного и динамического микрофонов Нижняя граница диапазона измерений звукового давления, не выше д. Б 24 Верхняя граница диапазона измерений звукового давления, не ниже д. Б 132 Нижняя граница диапазона частот анализа в реальном времени, не выше Гц 20 Верхняя граница диапазона частот анализа в реальном времени, не Гц 7 000
Конструкция акселерометра М - масса, Р - пъезоэлемент, В - основание, R — стяжное кольцо Акселерометр АР 98 -100, зарядового типа, применяемый в системе «Шепот» Нижняя граница диапазона измерений общего виброускорения, не выше м·с‑ 2 0, 01 (30 дб) Верхняя граница диапазона измерений общего виброускорения, не ниже м·с‑ 2 708 (126 дб) д. Б ± 0, 7 Абсолютная погрешность измерений виброускорения, не более
Свид-во о поверке

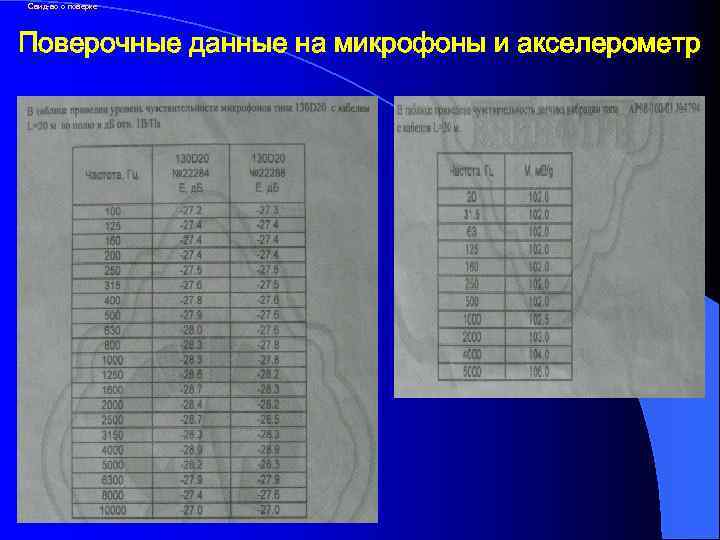

Свид-во о поверке Поверочные данные на микрофоны и акселерометр

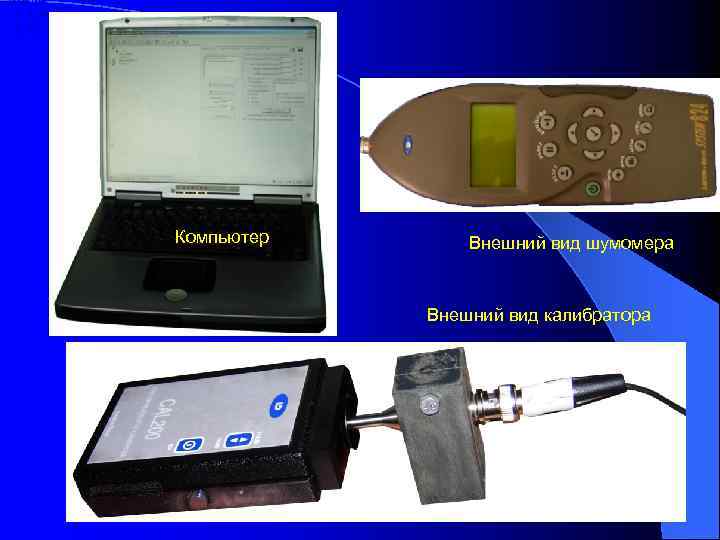

шумоме ра, ЭВМ калибра тора Компьютер Внешний вид шумомера Внешний вид калибратора

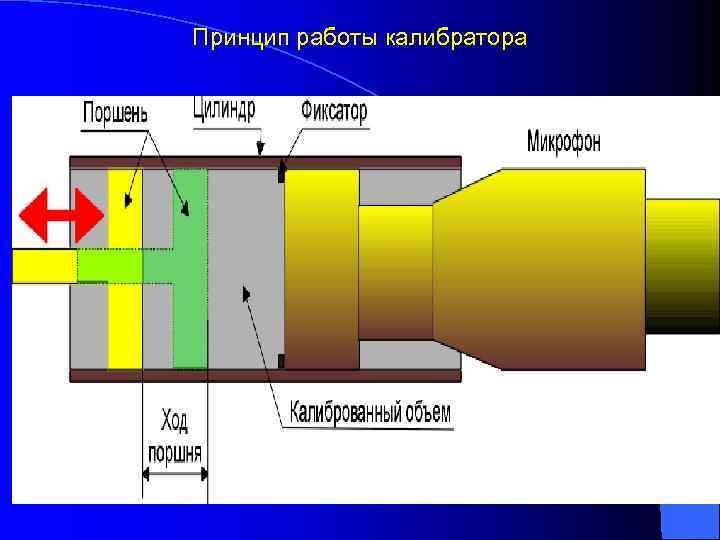

Принцип работы калибратора

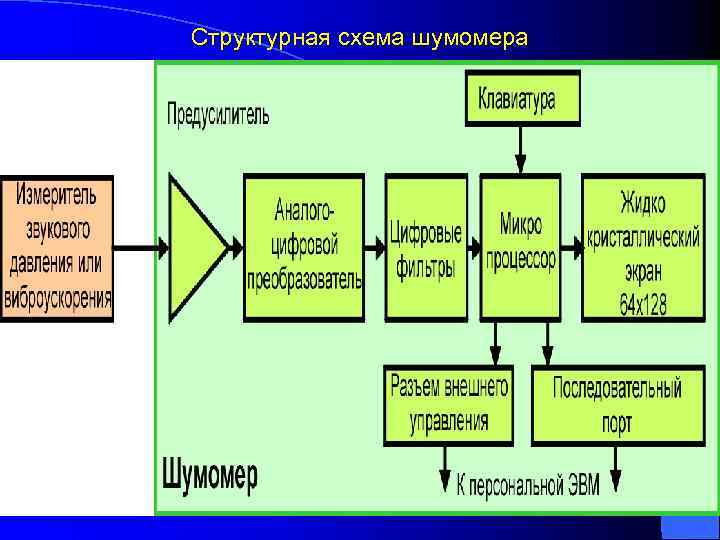

Структурная схема шумомера
Шумомер

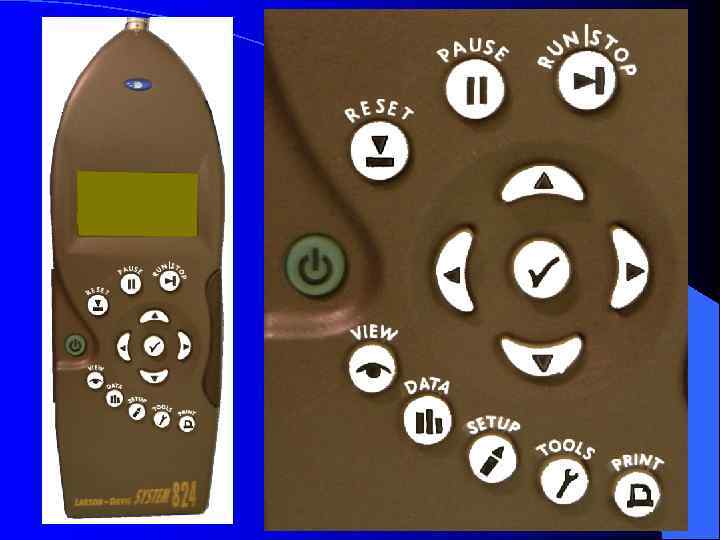

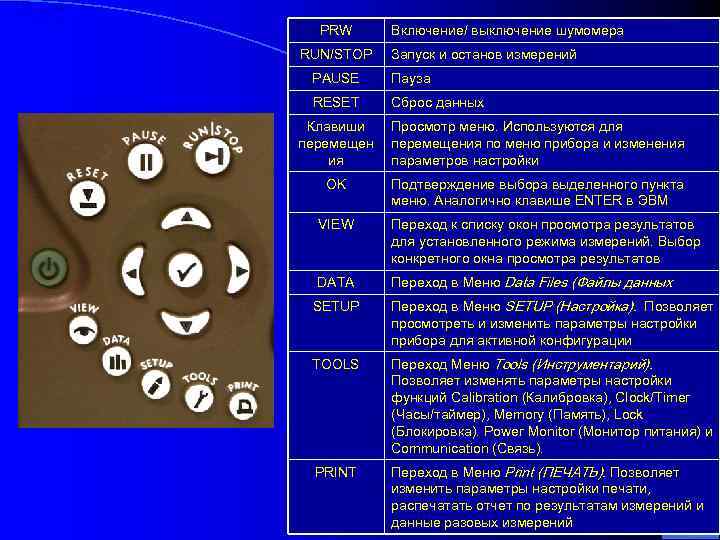

Клавиши шумомера PRW RUN/STOP Включение/ выключение шумомера Запуск и останов измерений PAUSE Пауза RESET Сброс данных Клавиши перемещен ия Просмотр меню. Используются для перемещения по меню прибора и изменения параметров настройки OK Подтверждение выбора выделенного пункта меню. Аналогично клавише ENTER в ЭВМ VIEW Переход к списку окон просмотра результатов для установленного режима измерений. Выбор конкретного окна просмотра результатов DATA Переход в Меню Data Files (Файлы данных SETUP Переход в Меню SETUP (Настройка). Позволяет просмотреть и изменить параметры настройки прибора для активной конфигурации TOOLS Переход Меню Tools (Инструментарий). Позволяет изменять параметры настройки функций Calibration (Калибровка), Clock/Timer (Часы/таймер), Memory (Память), Lock (Блокировка). Power Monitor (Монитор питания) и Communication (Связь). PRINT Переход в Меню Print (ПЕЧАТЬ). Позволяет изменить параметры настройки печати, распечатать отчет по результатам измерений и данные разовых измерений
Плата коммутатора и мкф кабель Внешний вид бобины с микрофонным кабелем Внешний вид панели управляемого коммутатора
Внешний вид ПРД, ПРМ, антенн Внешний вид ненаправленной антенны Внешний вид задней панели приемника (сверху) и передней панели передатчика с подключенным микрофоном вид Внешний передней панели приемника (сверху) и панели передатчика с подключенным микрофоном Внешний вид ФАР

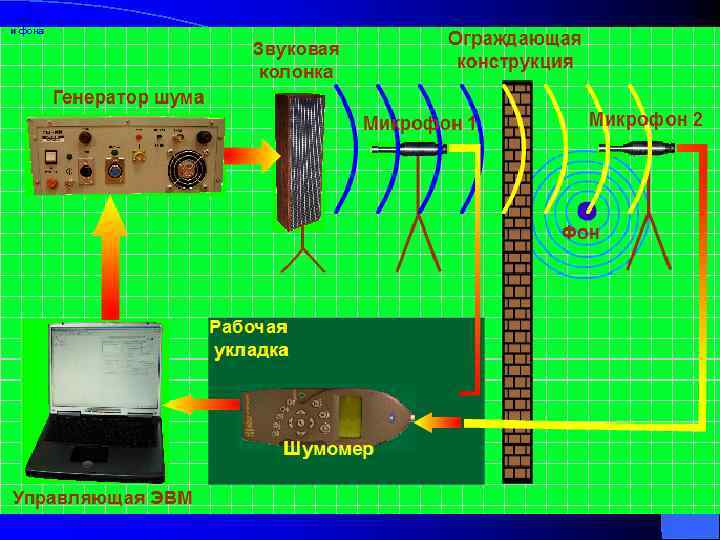

Временная диаграмма работы системы
Измере ние тест сигнала
ние сигнала и фона

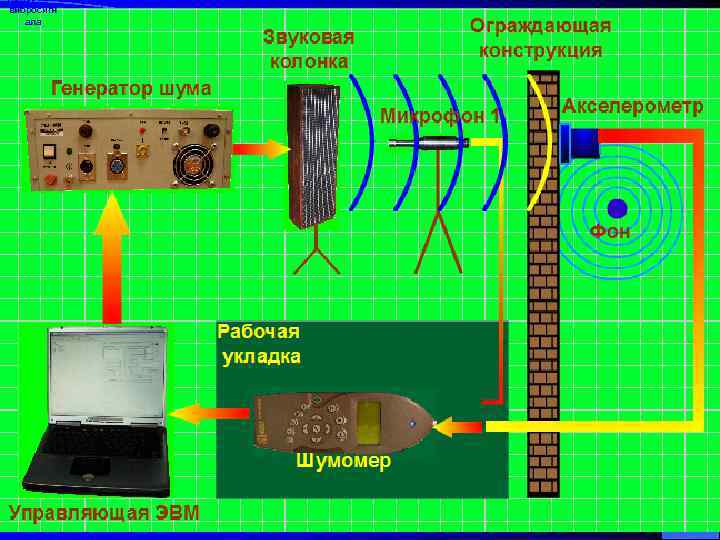

Измерение вибросигн ала
Результаты измерений и

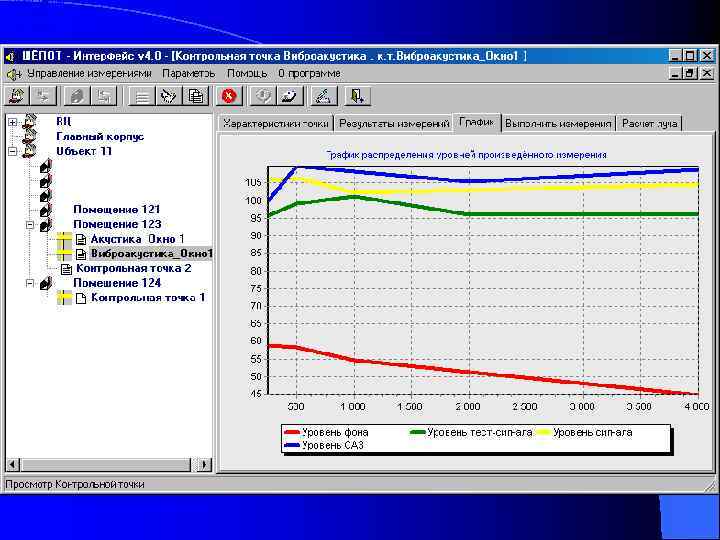

Граф_резул ьтат измерений
Протокол измерений

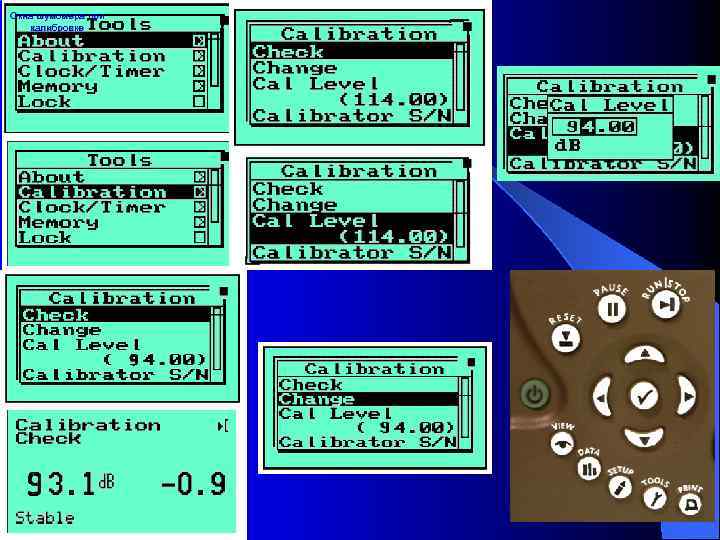

Окна шумомера при калибровке

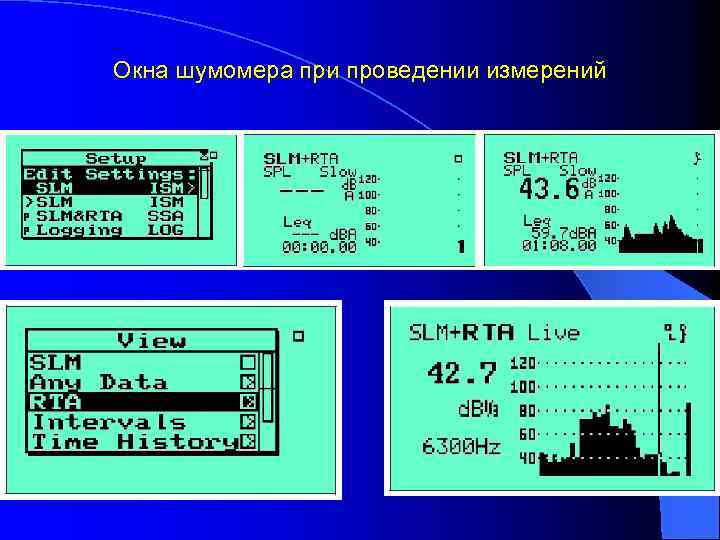

Окна шумомера при проведении измерений

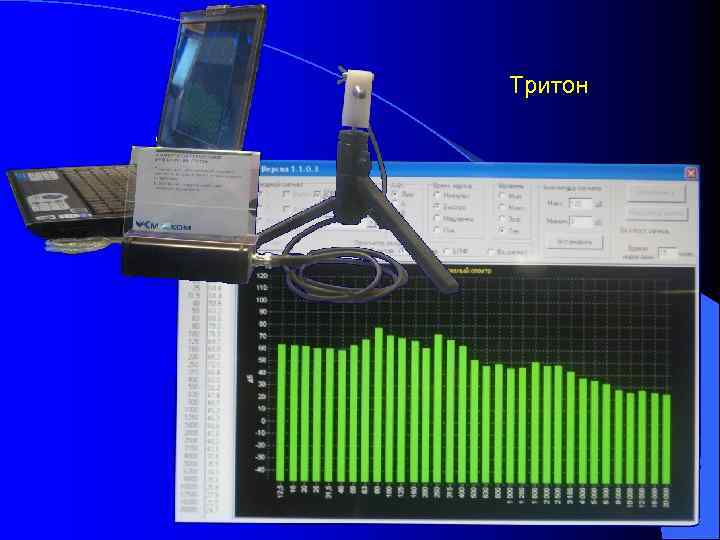

Тритон

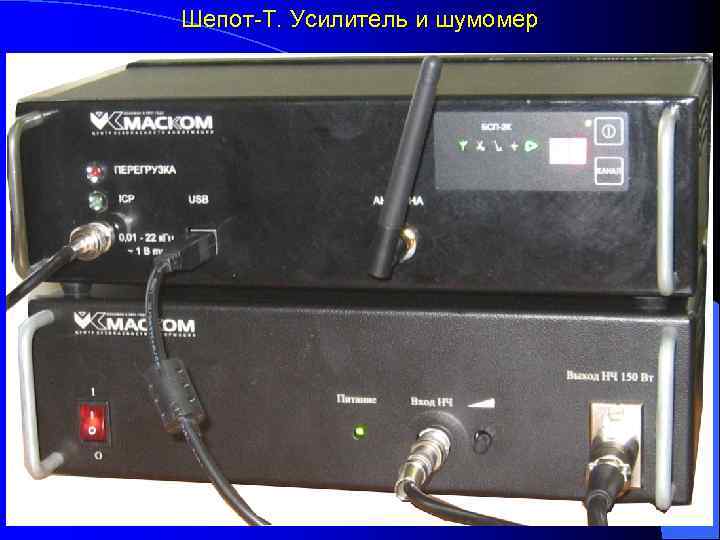

Шепот-Т. Усилитель и шумомер

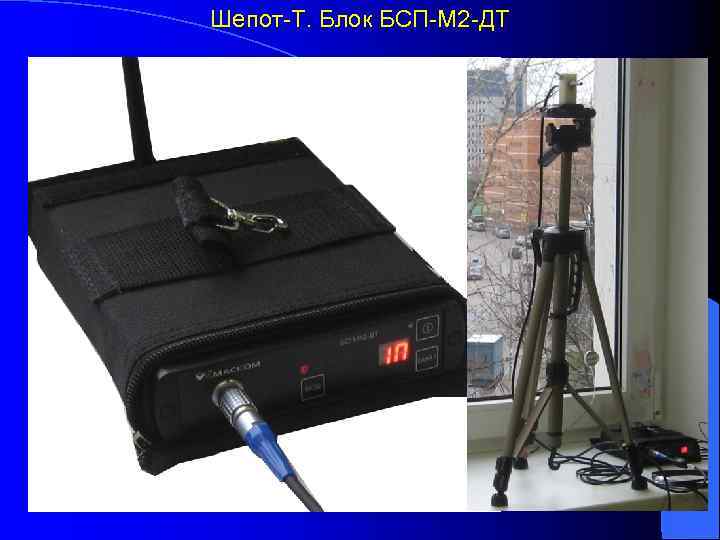

Шепот-Т. Блок БСП-М 2 -ДТ
Шепот-Т. Окно «Настройка оборудования»

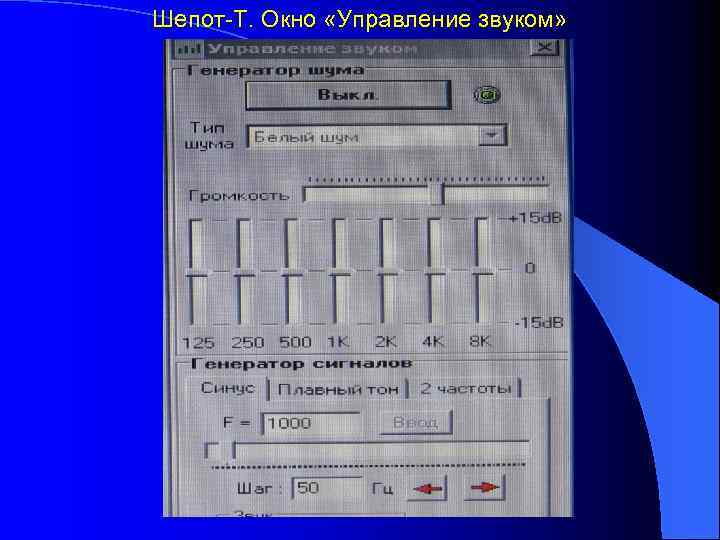

Шепот-Т. Окно «Управление звуком»

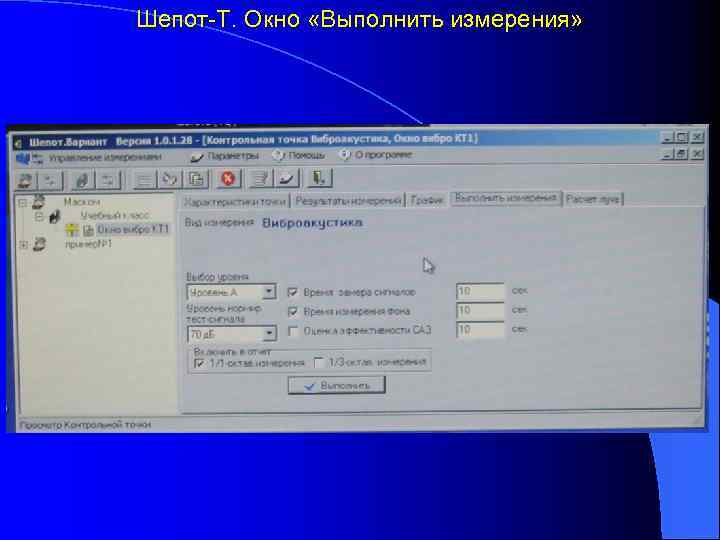

Шепот-Т. Окно «Выполнить измерения»

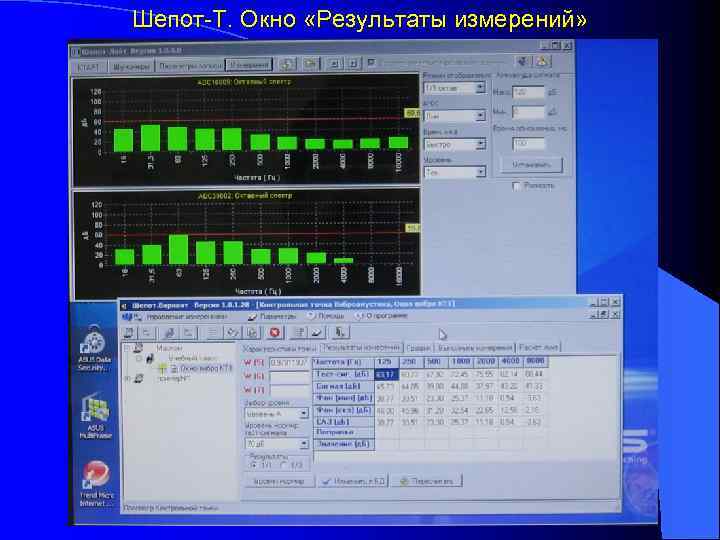

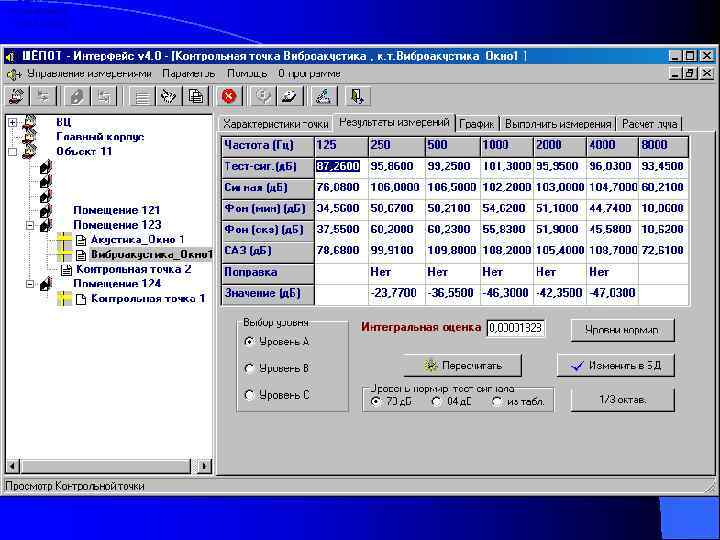

Шепот-Т. Окно «Результаты измерений»
Шепот-Т. Окна октавных спектров
Шепот-Т. Окно «Результаты измерений
Шепот-Т. Окно «Результаты измерений»
Видеоролик о сравнительной оценке «Спрут -7» и «Шепот»

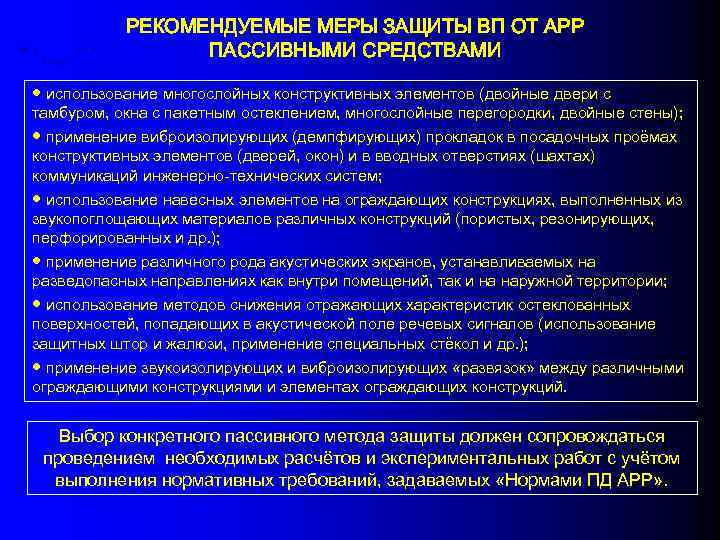

Меры пассивной защиты РЕКОМЕНДУЕМЫЕ МЕРЫ ЗАЩИТЫ ВП ОТ АРР ПАССИВНЫМИ СРЕДСТВАМИ ● использование многослойных конструктивных элементов (двойные двери с тамбуром, окна с пакетным остеклением, многослойные перегородки, двойные стены); ● применение виброизолирующих (демпфирующих) прокладок в посадочных проёмах конструктивных элементов (дверей, окон) и в вводных отверстиях (шахтах) коммуникаций инженерно-технических систем; ● использование навесных элементов на ограждающих конструкциях, выполненных из звукопоглощающих материалов различных конструкций (пористых, резонирующих, перфорированных и др. ); ● применение различного рода акустических экранов, устанавливаемых на разведопасных направлениях как внутри помещений, так и на наружной территории; ● использование методов снижения отражающих характеристик остеклованных поверхностей, попадающих в акустической поле речевых сигналов (использование защитных штор и жалюзи, применение специальных стёкол и др. ); ● применение звукоизолирующих и виброизолирующих «развязок» между различными ограждающими конструкциями и элементах ограждающих конструкций. Выбор конкретного пассивного метода защиты должен сопровождаться проведением необходимых расчётов и экспериментальных работ с учётом выполнения нормативных требований, задаваемых «Нормами ПД АРР» .

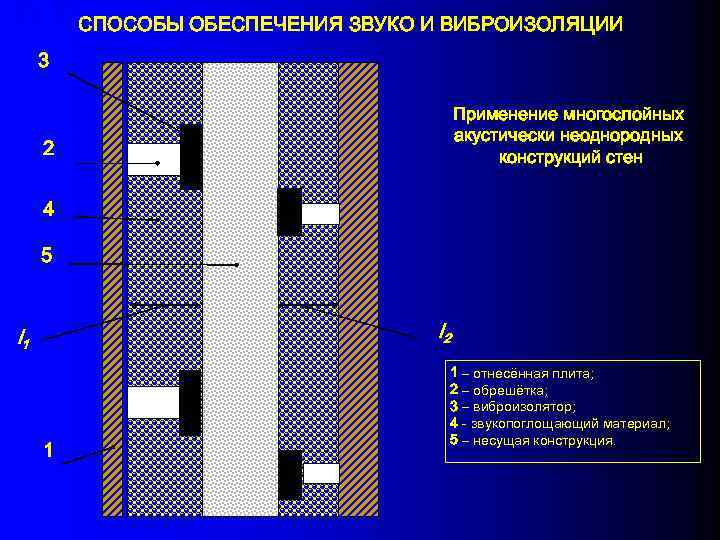

Пассивные методы стен СПОСОБЫ ОБЕСПЕЧЕНИЯ ЗВУКО И ВИБРОИЗОЛЯЦИИ 3 Применение многослойных акустически неоднородных конструкций стен 2 4 5 l 2 l 1 1 1 – отнесённая плита; 2 – обрешётка; 3 – виброизолятор; 4 - звукопоглощающий материал; 5 – несущая конструкция.
ва акт_За щиты ANG
ва акт_За щиты ANG
Пассивные методы воздуховодов СПОСОБЫ ОБЕСПЕЧЕНИЯ ЗВУКО И ВИБРОИЗОЛЯЦИИ
Пассивная защита окна ПРИМЕР КОНСТРУКТИВНОГО ИСПОЛНЕНИЯ ОКНА, ОБЕСПЕЧИВАЮЩЕГО АКУСТИЧЕСКУЮ И ВИБРОАКУСТИЧЕСКУЮ ЗАЩИТУ ВП (50 -55 д. Б) 12 мм 6 мм 8 мм 180 мм 4 мм Двухкамерный стеклопакет Жалюзи Уплотнительные прокладки Внутренняя рама Наружная рама Проставка Стена
Видеоролик по Хабаровску
Средства акт_Защиты Шорох СИСТЕМЫ ВИБРОАКУСТИЧЕСКОЙ ЗАЩИТЫ «ШОРОХ» «Шорох-2» Виброизлучатели «Шорох-1» КВП-2 КВП-6 КВП-7 КВП-8 Тип Кол-во каналов Диапазон частот, Гц «Шорох-1» 3 175… 5600 КВП-2 – 72 и КВП-7 – 48 Эфф. радиус действия виброизлучат елей, м 6 1, 5 «Шорох-2» 1 175… 5600 КВП-2 – 24 и КВП-7 – 16 6 1, 5 Макс. кол-во виброизлучателей Особенности Наличие эквалайзера
Размещение САЗ на окне

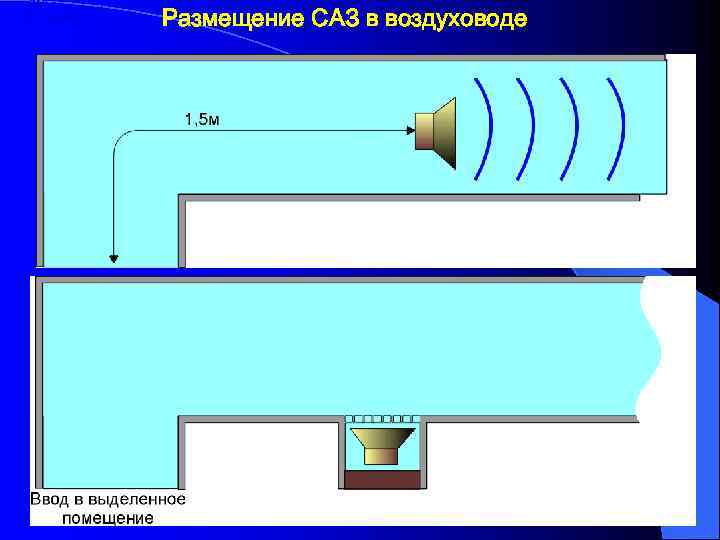

САЗ в воздуховоде Размещение САЗ в воздуховоде
Размещение САЗ в стене
Санитарные нормы № Санитарные нормы Среднегеометрические частоты L, дб 63 125 250 500 1000 2000 4000 8000 1 51 39 31 24 20 17 14 13 25 2 55 44 35 29 25 22 20 18 30 3 59 48 40 34 30 27 25 23 35 4 63 52 45 39 35 32 30 28 40 5 67 57 49 44 40 37 35 33 45 6 71 61 54 49 45 42 40 38 50 7 75 66 59 54 50 47 45 43 55 8 79 70 63 58 55 52 50 49 60 1. Палаты больниц 5. Площадки отдыха в микрорайонах 2. Жилые комнаты 6. Рабочие кабинеты 3. Кабинеты врачей 7. Залы кафе, ресторанов 4. Классы и аудитории 8. Торговые залы магазинов
Средства акт_Защиты Соната СИСТЕМЫ ВИБРОАКУСТИЧЕСКОЙ ЗАЩИТЫ «СОНАТА-АВ» Излучатели «Соната-АВ» , модель 1 А ПИ-45 Кол-во каналов Диапазон частот, Гц «Соната-АВ» модель 1 А 2 175… 5600 «Соната-АВ» модель 1 М 2 175… 5600 Тип ВИ-45 Макс. кол-во излучателей (исп. устр-ств) ВИ-45 – 12 ПИ-45 – 16 АИ-65 – 16 ВИ-45 – 20 ПИ-45 – 16 АИ-65 – 16 «Соната-АВ» , модель 1 М АИ-65 Эфф. радиус действия виброизлучателей, м 3 -5 Особенности
ва акт_За щиты ANG СИСТЕМЫ ВИБРОАКУСТИЧЕСКОЙ ЗАЩИТЫ ANG-2000 и VNG-006 DМ АNG-2000 VNG-012 GL Кол-во каналов Диапазон частот, Гц Макс. кол-во виброизлучателей ANG-2000 1 200… 5000 TRN-2000 – 18 Эфф. радиус действия виброизлучателей, м 5 VNG-012 GL 5 200… 5000 20 3, 5 Тип Особенности Глуб. рег-ки АЧХ 20 д. Б
ва акт_За щиты ANG
ва акт_За щиты ANG
Средства акт_Защит ы Шторм СИСТЕМЫ ВИБРОАКУСТИЧЕСКОЙ ЗАЩИТЫ «ШТОРМ» (SI-3001) и «ШТОРМ-2» (SI-3002) SI-3002 «Шторм-2» SI-3001 «Шторм» Макс. кол-во виброизлучателей Выходная мощность, Вт 25… 5000 TRN-2000 – 72 КВП-2 – 200 70 Адаптивное управление, рег. уровня. 250… 5000 40 5 -ти полосн. эквалайзер Кол-во каналов Диапазон частот, Гц «Шторм» SI-3001 2 «Шторм-2» SI-3002 1 Тип Особенности
Основные характеристики систем виброакустической маскировки Наименование характеристик Наименование системы виброакустической маскировки Шорох-1 Барон Digital 0, 175 – 5, 6 0, 06 – 16 5 (генераторы шума) 3 (генераторы шума) пьезоэлектрические (VN-GL и VN), электромагнитные (VNT) 4 пьезокерамические (КВП-2, КВП-6); электромагнитные (КВП -7) 2 2 (радиоприемное устройство FM- диапазона и генератор шума) пьезоэлектрические; электромагнитные 5 (VN-GL) 15 (VN) 24 (КВП-2) 30 2 1 1 18 (VNT) 16 (КВП-7) 7 аналоговый «белый шум» аналоговый «белый шум» 15 или 5 5 аналоговый «белый шум» ; «речевой хор» ; комбинированная 5 1/3 октавы или октава Диапазон регулировки уровня сигнала в спектральной полосе, д. Б 9 20 Диапазон регулировки интегрального уровня сигнала по каждому выходу, д. Б 20 40 Максимальная суммарная выходная мощность, Вт 60 (20) 20 (для одного канала) Габаритные размеры генератора, мм 290 270 80 340 300 140 377 335 108 3 12 8, 5 Полоса частот шумой помехи, к. Гц Число статистически независимых каналов генерации шума (каналов возбуждения) Тип виброизлучателей Количество независимых выходов генератора для подключения пьезоэлектрических виброизлучателей Максимальное количество пьезоэлектрических (пьезокерамических) виброизлучателей, подключаемых к одному выходу Количество независимых выходов для подключения акустических систем и электромагнитных виброизлучателей Максимальное количество электромагнитных виброизлучателей или акустических колонок, подключаемых к одному выходу Вид шумовой помехи Количество полос регулировки спектра сигналов возбуждения Ширина одиночной полосы регулировки спектра Масса генератора, кг VNG-012 GL 0, 175 – 5, 6 Х-ки средств виброакус. Защиты 3 60 – 350 Гц; 350 – 700 Гц; 0, 7 – 1, 4 к. Гц; 1, 4 – 2, 8 к. Гц; 24 2, 8 – 16 к. Гц

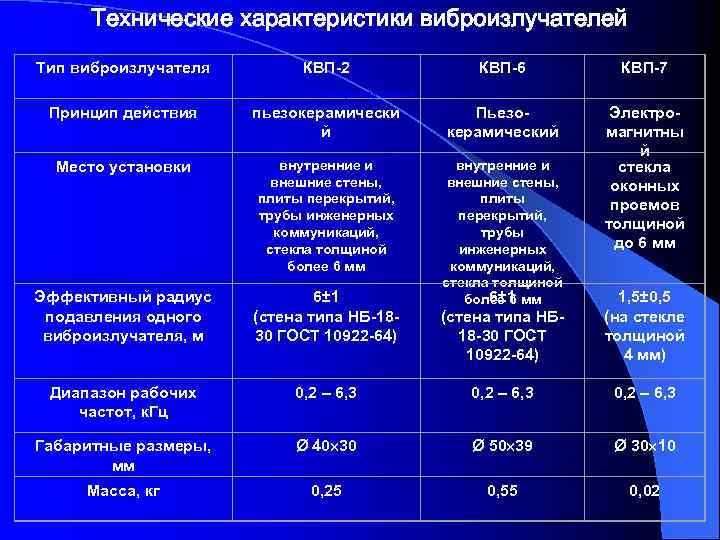

Технические характеристики виброизлучателей Тип виброизлучателя КВП-2 КВП-6 КВП-7 Электромагнитны й стекла оконных проемов толщиной до 6 мм Х-ки виброизлучателей Принцип действия пьезокерамически й Пьезокерамический Место установки внутренние и внешние стены, плиты перекрытий, трубы инженерных коммуникаций, стекла толщиной более 6 мм внутренние и внешние стены, плиты перекрытий, трубы инженерных коммуникаций, стекла толщиной 6± 1 более 6 мм Эффективный радиус подавления одного виброизлучателя, м 6± 1 (стена типа НБ-1830 ГОСТ 10922 -64) Диапазон рабочих частот, к. Гц 0, 2 – 6, 3 1, 5± 0, 5 (на стекле толщиной 4 мм) 0, 2 – 6, 3 Габаритные размеры, мм Ø 40 30 Ø 50 39 Ø 30 10 Масса, кг 0, 25 0, 55 0, 02 (стена типа НБ 18 -30 ГОСТ 10922 -64)

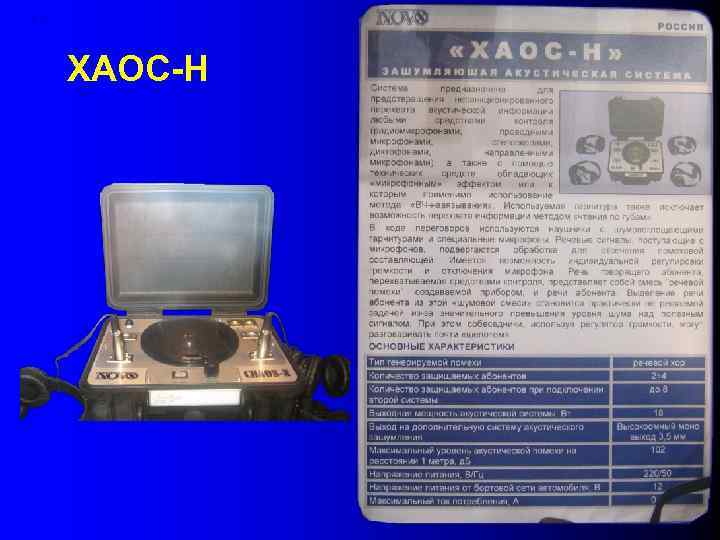

Хаос ХАОС-Н

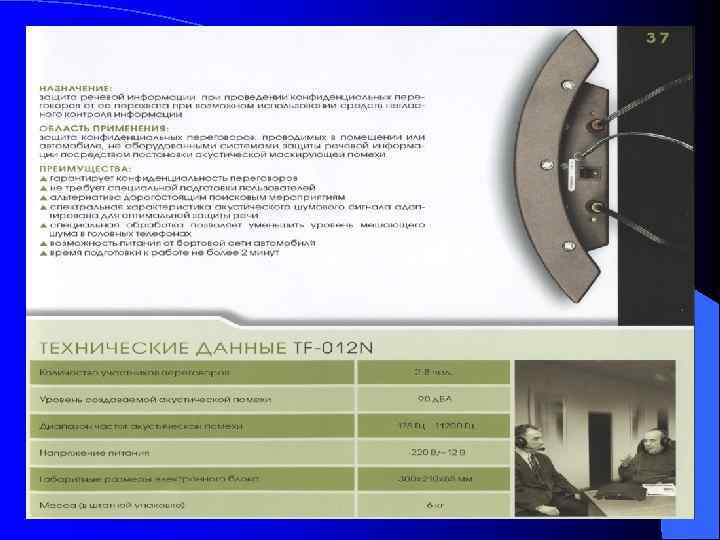

TF-012
TTX TF 012

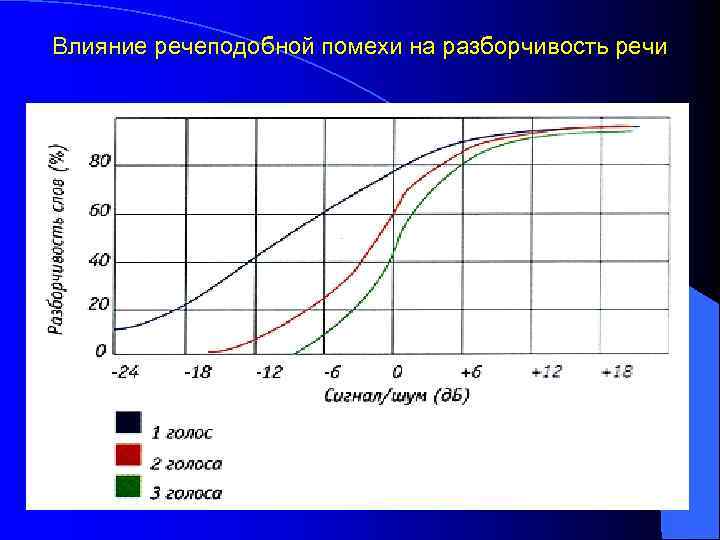

Влияние речеподобной помехи на разборчивость речи

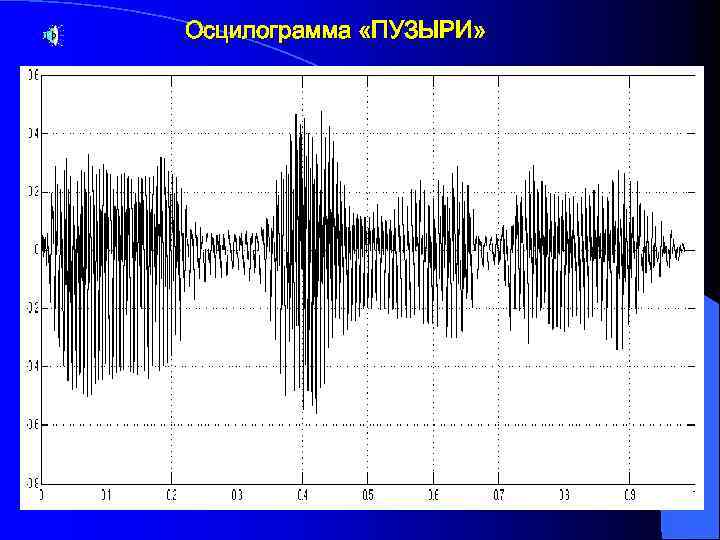

Осцилограмма «ПУЗЫРИ»
Осцилограмма и спектр речеподобной помехи Белый шум Женский голос Мужской голос
Модель измерений
Результат эксперимента

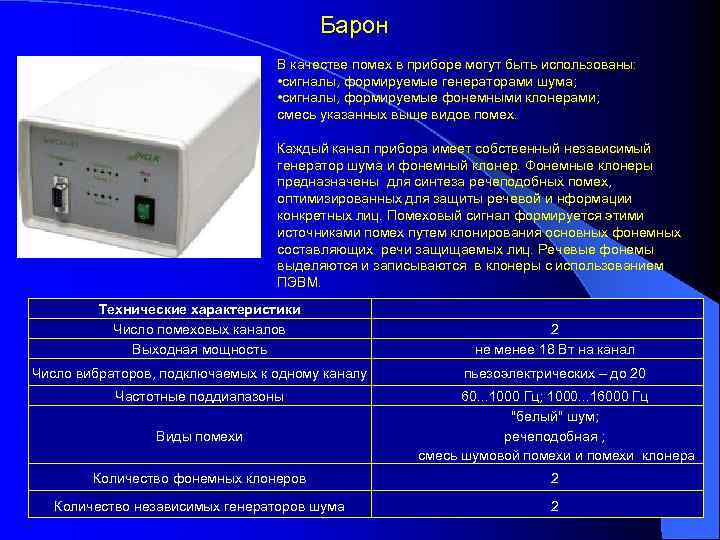

Барон В качестве помех в приборе могут быть использованы: • сигналы, формируемые генераторами шума; • сигналы, формируемые фонемными клонерами; смесь указанных выше видов помех. Каждый канал прибора имеет собственный независимый генератор шума и фонемный клонер. Фонемные клонеры предназначены для синтеза речеподобных помех, оптимизированных для защиты речевой и нформации конкретных лиц. Помеховый сигнал формируется этими источниками помех путем клонирования основных фонемных составляющих речи защищаемых лиц. Речевые фонемы выделяются и записываются в клонеры с использованием ПЭВМ. Технические характеристики Число помеховых каналов Выходная мощность 2 не менее 18 Вт на канал Число вибраторов, подключаемых к одному каналу пьезоэлектрических – до 20 Частотные поддиапазоны 60. . . 1000 Гц; 1000. . . 16000 Гц "белый" шум; речеподобная ; смесь шумовой помехи и помехи клонера Виды помехи Количество фонемных клонеров 2 Количество независимых генераторов шума 2
Барон Система серии БАРОН предназначена для защиты речевой информации от её утечки из помещений по акустическим и виброакустическим каналам. Противодействие техническим средствам перехвата речевой информации (стетоскопам, лазерным микрофонам, направленным и выносным микрофонам) осуществляется путём акустического и виброакустического зашумления инженерных коммуникаций (труб систем водоснабжения, отопления, вентиляционных коробов и т. п. ) и ограждающих помещение конструкций (стен, пола, потолка, окон и т. п. ). Внутренними источниками помехового сигнала служат генератор шума и четыре фонемных клонера. Фонемные клонеры обеспечивают синтез речеподобных помех, которые могут быть оптимизированы для защиты речевой информации конкретных лиц помех путем клонирования основных фонемных составляющих их речи. За счет микширования этих составляющих значительно снижается вероятность очистки злоумышленником зашумленного сигнала. Наличие у прибора отдельного линейного входа позволяет подключать к нему источники специального помехового либо несущего дезинформацию сигнала
Факир Акустический генератор речевой помехи “Факир” предназначен для подавления диктофонов и других средств съема информации. Для обеспечения конфиденциальности переговоров в замкнутом помещении генератор формирует речевую помеху сложного спектра, что необходимо для нейтрализации или нарушения нормальной работы всех устройств несанкционированного съема информации. Отличительные особенности: Сюртель» Фирма « примененный алгоритм формирования речевой помехи типа “речевой хор” с выборкой фрагментов сигнала по псевдослучайной последовательности, исключает возможность восстановления информации современными способами ее обработки; по сравнению с генераторами белого шума речевая акустическая помеха обеспечивает энергетический выигрыш 8 -10 д. Б; малые габариты и универсальное питание позволяют использовать генератор в офисе и автомобиле; к “Факиру” могут быть подключены активные внешние акустические системы, если требуется защитить помещение большого объема
Расположение УЦБИ «Маском»
