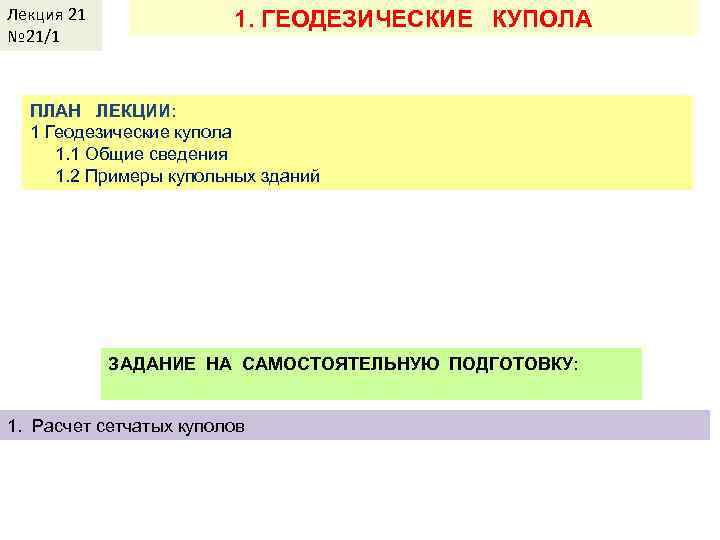

Лекция КДи. П-И 21 № 21/1 Лекция 2 1. ГЕОДЕЗИЧЕСКИЕ КУПОЛА ПЛАН ЛЕКЦИИ: 1 Геодезические купола 1. 1 Общие сведения 1. 2 Примеры купольных зданий ЗАДАНИЕ НА САМОСТОЯТЕЛЬНУЮ ПОДГОТОВКУ: 1. Расчет сетчатых куполов

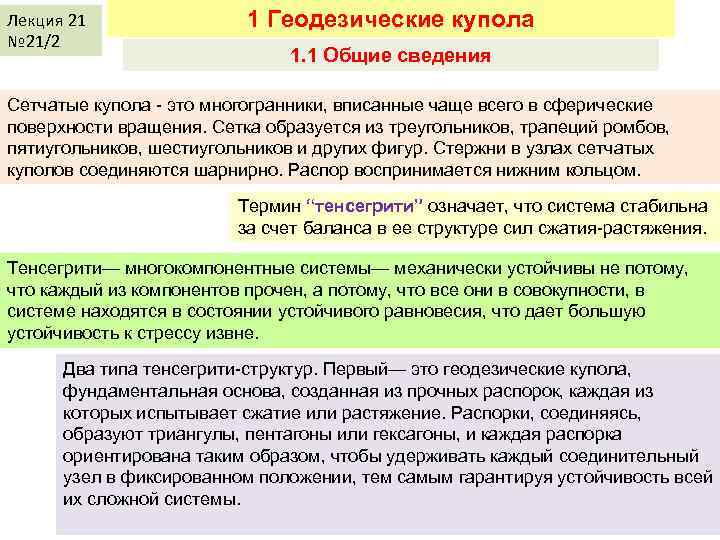

Лекция 21 № 21/2 1 Геодезические купола 1. 1 Общие сведения Сетчатые купола - это многогранники, вписанные чаще всего в сферические поверхности вращения. Сетка образуется из треугольников, трапеций ромбов, пятиугольников, шестиугольников и других фигур. Стержни в узлах сетчатых куполов соединяются шарнирно. Распор воспринимается нижним кольцом. Термин “тенсегрити” означает, что система стабильна за счет баланса в ее структуре сил сжатия-растяжения. Тенсегрити— многокомпонентные системы— механически устойчивы не потому, что каждый из компонентов прочен, а потому, что все они в совокупности, в системе находятся в состоянии устойчивого равновесия, что дает большую устойчивость к стрессу извне. Два типа тенсегрити-структур. Первый— это геодезические купола, фундаментальная основа, созданная из прочных распорок, каждая из которых испытывает сжатие или растяжение. Распорки, соединяясь, образуют триангулы, пентагоны или гексагоны, и каждая распорка ориентирована таким образом, чтобы удерживать каждый соединительный узел в фиксированном положении, тем самым гарантируя устойчивость всей их сложной системы.

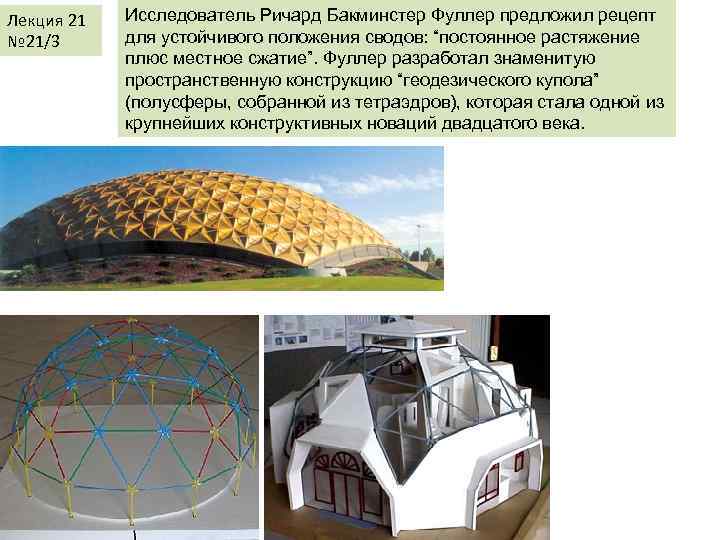

Лекция 21 № 21/3 Исследователь Ричард Бакминстер Фуллер предложил рецепт для устойчивого положения сводов: “постоянное растяжение плюс местное сжатие”. Фуллер разработал знаменитую пространственную конструкцию “геодезического купола” (полусферы, собранной из тетраэдров), которая стала одной из крупнейших конструктивных новаций двадцатого века.

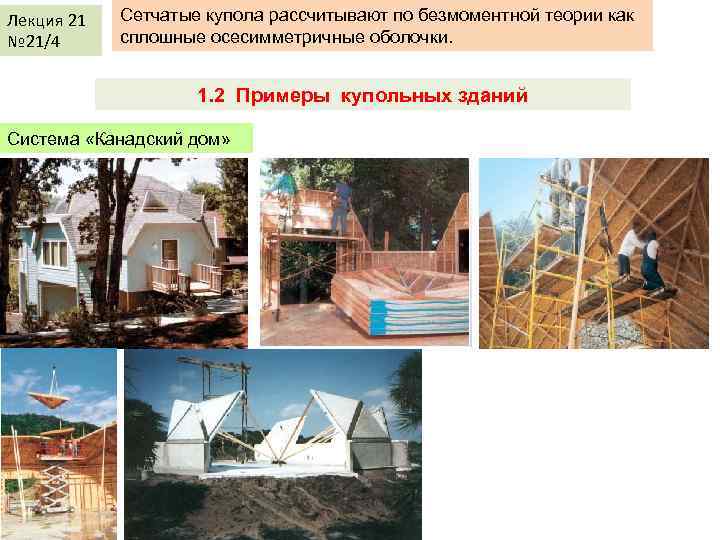

Лекция 21 № 21/4 Сетчатые купола рассчитывают по безмоментной теории как сплошные осесимметричные оболочки. 1. 2 Примеры купольных зданий Система «Канадский дом»

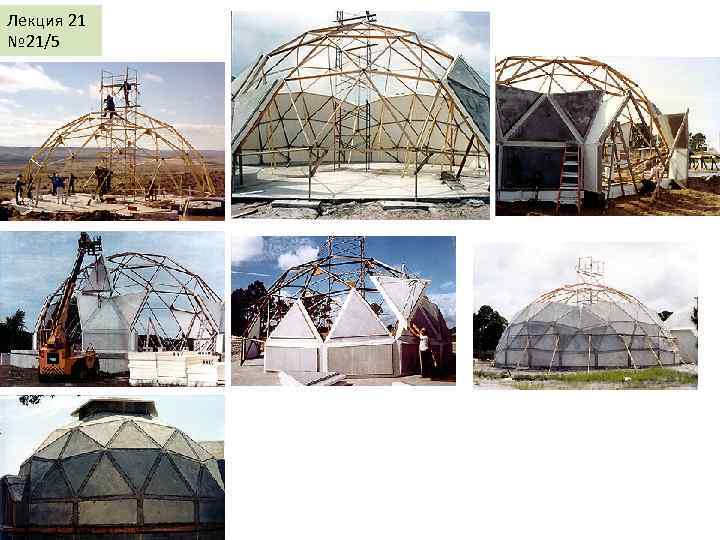

Лекция 21 № 21/5

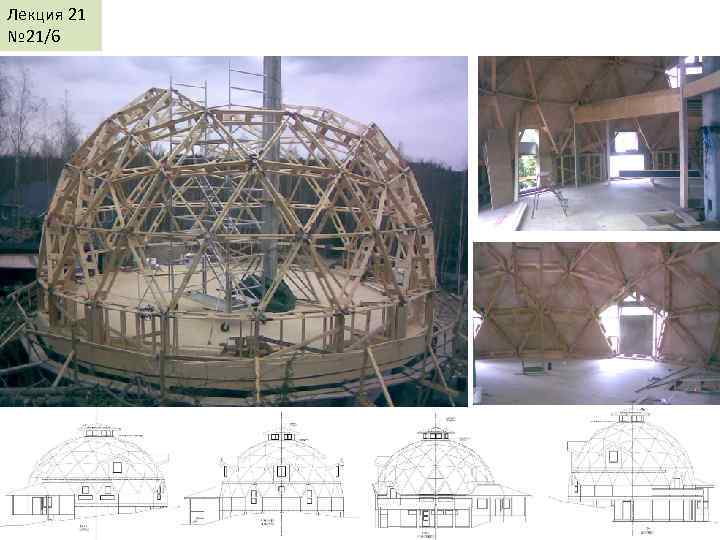

Лекция 21 № 21/6

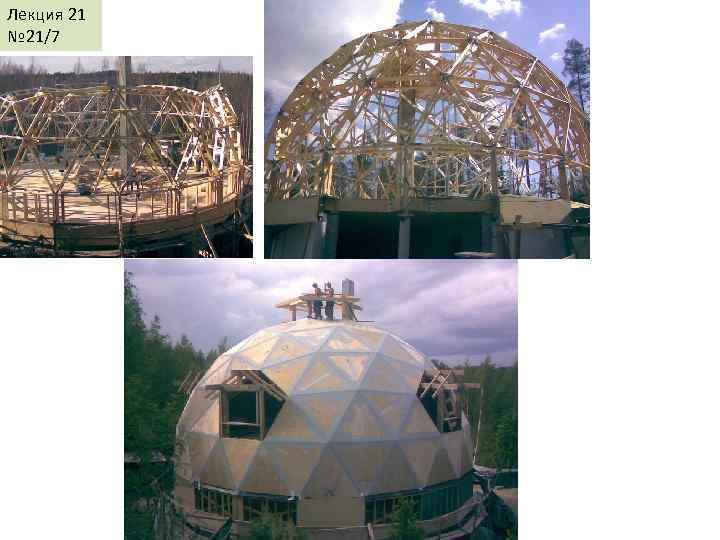

Лекция 21 № 21/7

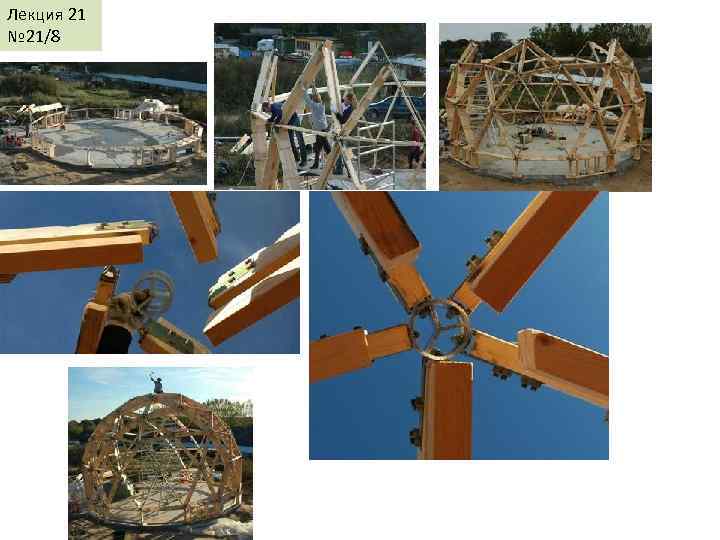

Лекция 21 № 21/8

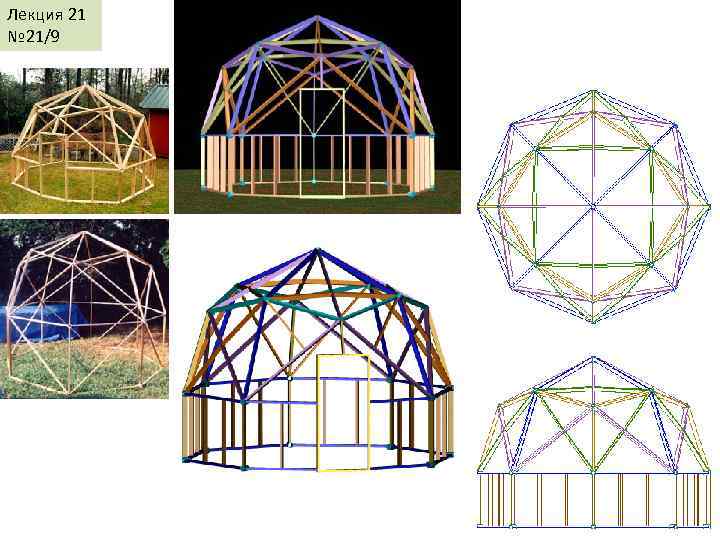

Лекция 21 № 21/9

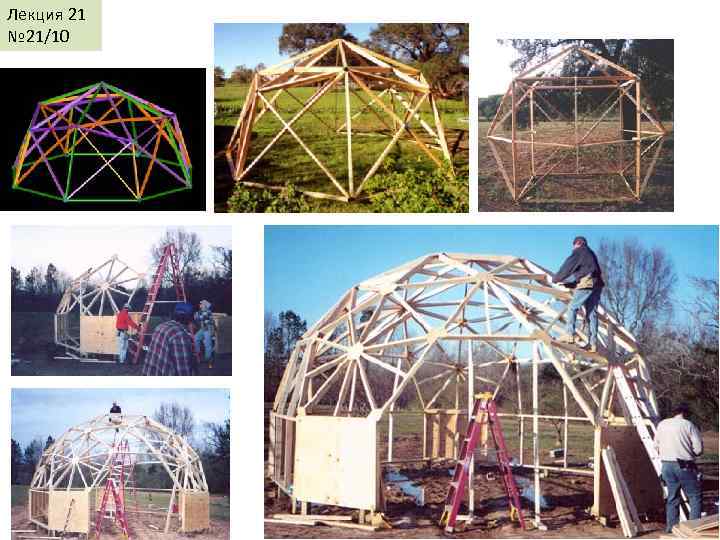

Лекция 21 № 21/10

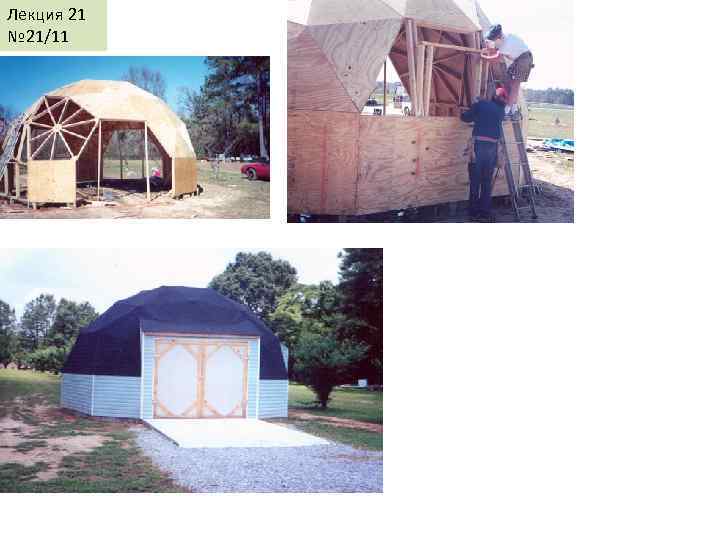

Лекция 21 № 21/11

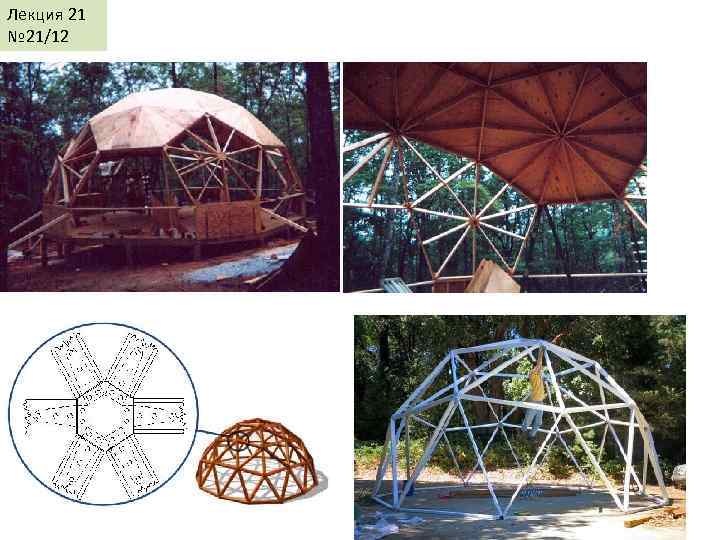

Лекция 21 № 21/12

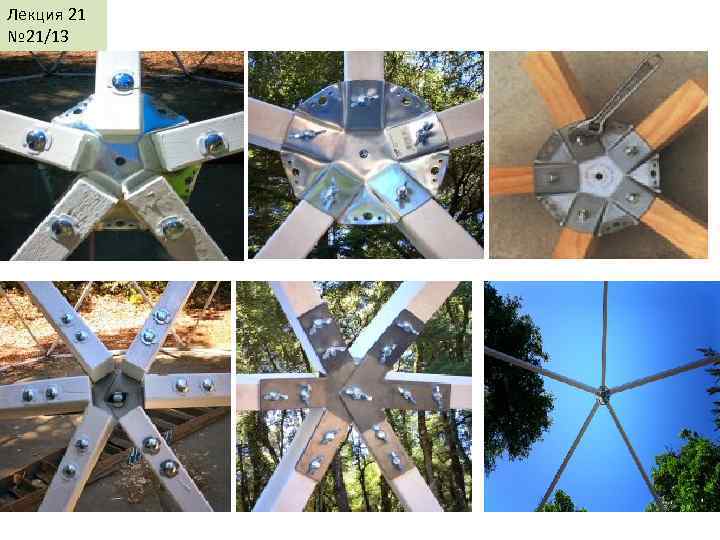

Лекция 21 № 21/13

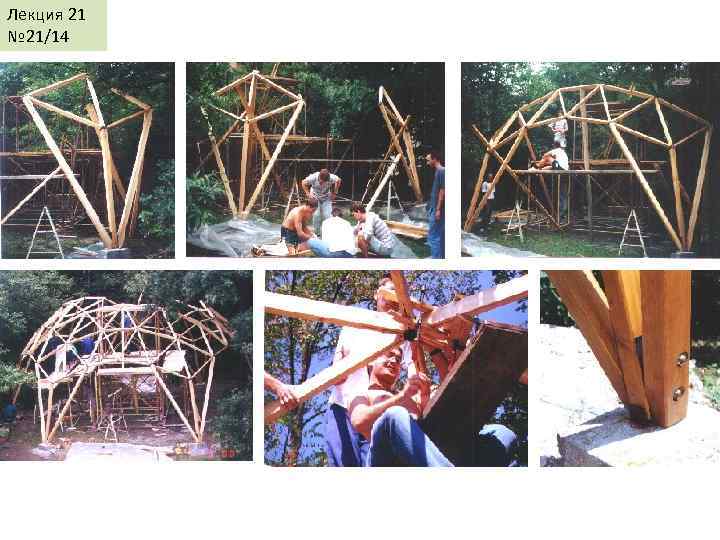

Лекция 21 № 21/14

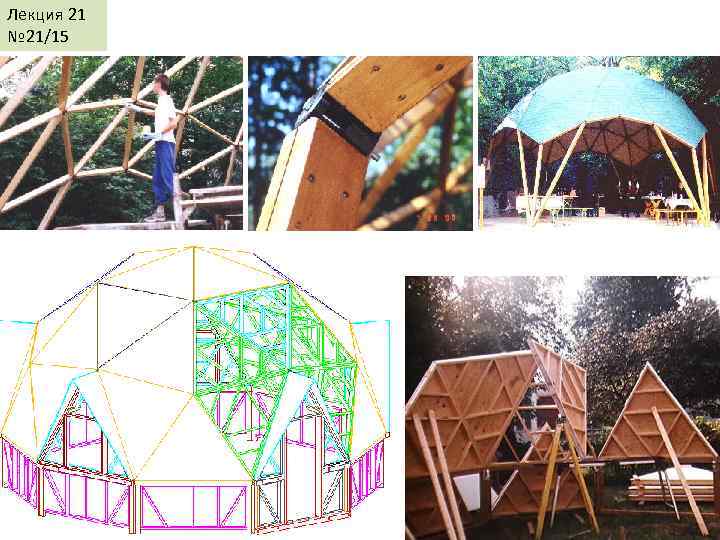

Лекция 21 № 21/15

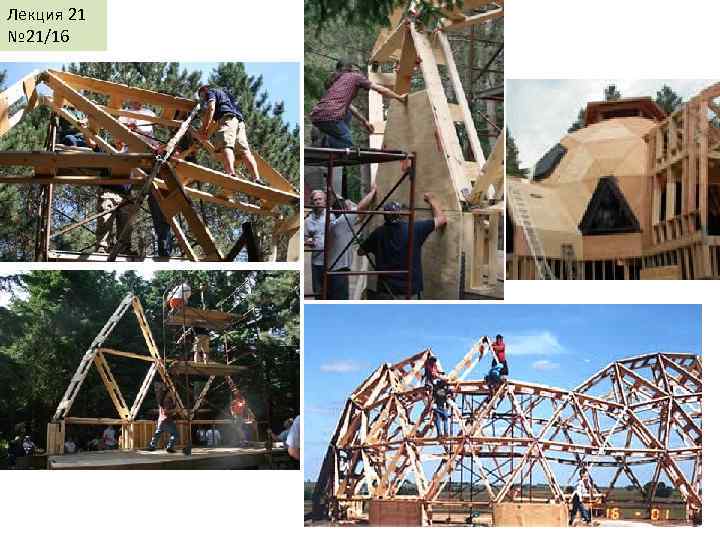

Лекция 21 № 21/16

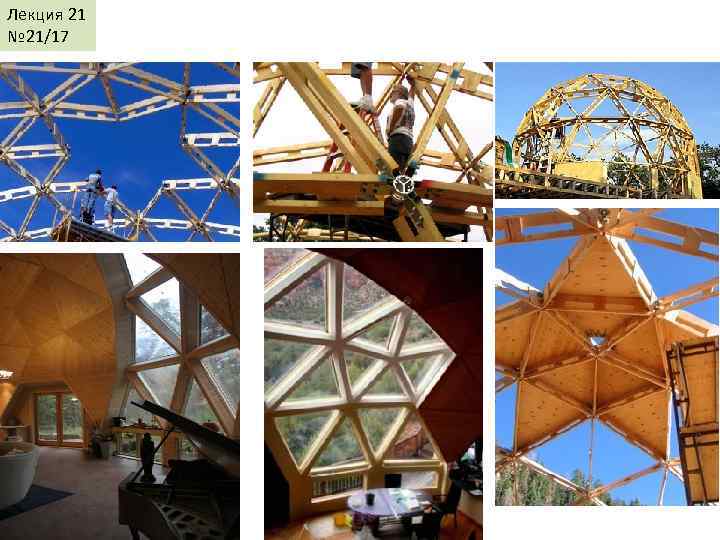

Лекция 21 № 21/17

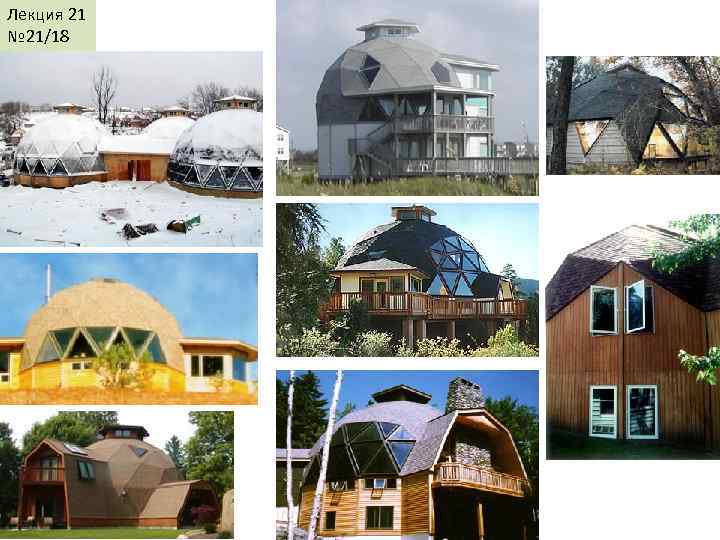

Лекция 21 № 21/18

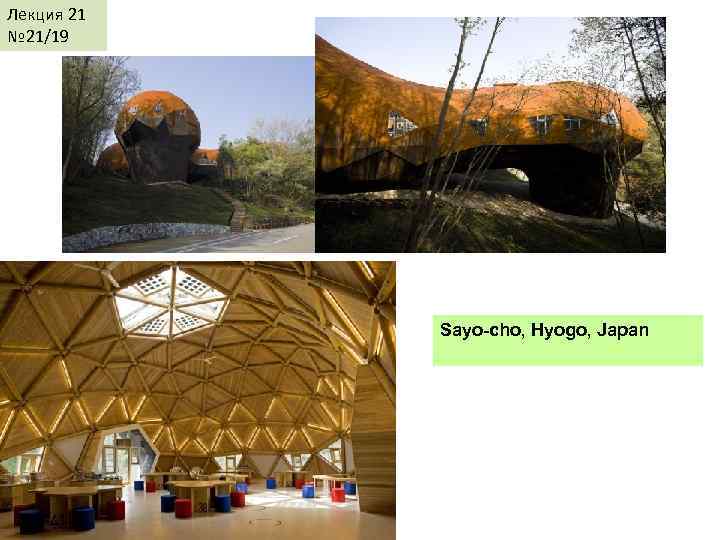

Лекция 21 № 21/19 Sayo-cho, Hyogo, Japan
Лекция 21 № 21/20 Театральное здание из клееных деревянных конструкций (идея и дизайн студентов-архитекторов НГАСУ, Новосибирск)
