Лекция ІХ Инженерное оборудование и инженерная подготовка территории города
СТРУКТУРНО-ЛОГИЧЕСКАЯ СХЕМА ТЕМЫ Инженерное оборудование и инженерная подготовка территории города Инженерное оборудование территории города Инженерная подготовка территории города Вертикальная планировка территории Система водоснабжения и водоотведения Система энергоснабжения Организация поверхностного стока Понижение уровня грунтовых вод, защита территории от подтопления и затопления Электроснабжение Борьба с оврагообразованием Теплоснабжение Противооползневые мероприятия Газоснабжение Реновация нарушенных территорий

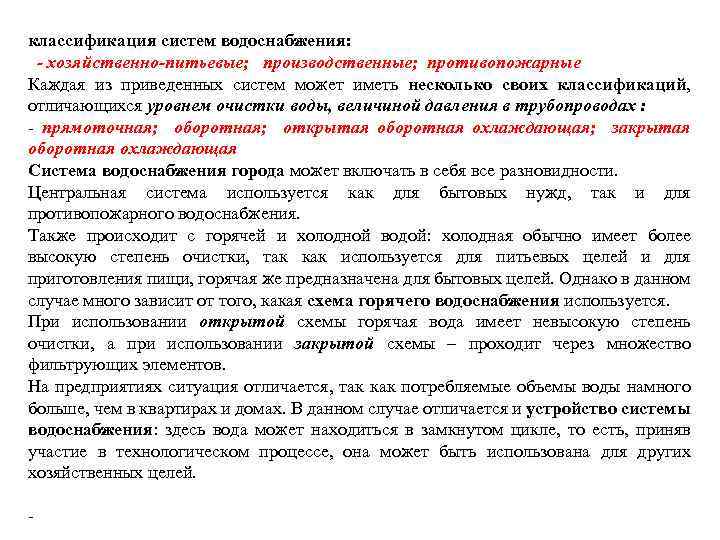

классификация систем водоснабжения: - хозяйственно-питьевые; производственные; противопожарные Каждая из приведенных систем может иметь несколько своих классификаций, отличающихся уровнем очистки воды, величиной давления в трубопроводах : - прямоточная; оборотная; открытая оборотная охлаждающая; закрытая оборотная охлаждающая Система водоснабжения города может включать в себя все разновидности. Центральная система используется как для бытовых нужд, так и для противопожарного водоснабжения. Также происходит с горячей и холодной водой: холодная обычно имеет более высокую степень очистки, так как используется для питьевых целей и для приготовления пищи, горячая же предназначена для бытовых целей. Однако в данном случае много зависит от того, какая схема горячего водоснабжения используется. При использовании открытой схемы горячая вода имеет невысокую степень очистки, а при использовании закрытой схемы – проходит через множество фильтрующих элементов. На предприятиях ситуация отличается, так как потребляемые объемы воды намного больше, чем в квартирах и домах. В данном случае отличается и устройство системы водоснабжения: здесь вода может находиться в замкнутом цикле, то есть, приняв участие в технологическом процессе, она может быть использована для других хозяйственных целей. -

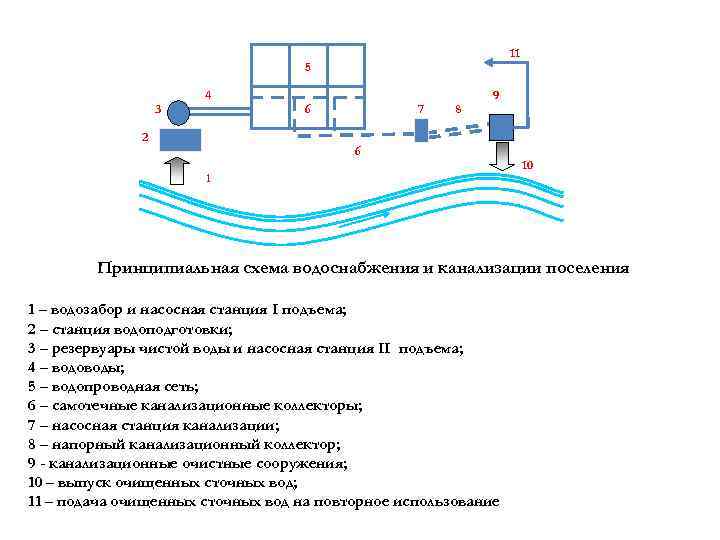

11 5 3 4 2 6 7 8 9 6 1 10 Принципиальная схема водоснабжения и канализации поселения 1 – водозабор и насосная станция І подъема; 2 – станция водоподготовки; 3 – резервуары чистой воды и насосная станция ІІ подъема; 4 – водоводы; 5 – водопроводная сеть; 6 – самотечные канализационные коллекторы; 7 – насосная станция канализации; 8 – напорный канализационный коллектор; 9 - канализационные очистные сооружения; 10 – выпуск очищенных сточных вод; 11 – подача очищенных сточных вод на повторное использование
1 2 5 4 3 4 6 а б Принципиальная схема водоотведения поселения: а – полная раздельная система; б – полураздельная система 1 – коллекторы бытовых и промышленных стоков; 2 – закрытые коллекторы ливневой канализации; 3 – очистные сооружения ливневой канализации; 4 - очистные сооружения канализации промышленно-бытовых стоков; 5 – ливнеприемники; 6 - главный (перехватывающий) коллектор
проектирование очистных сооружений водопровода

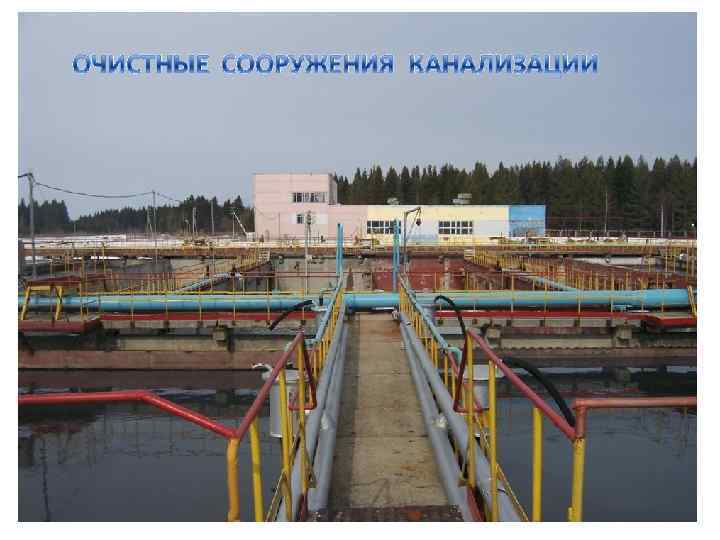

Проектирование систем канализации
Биомониторинг • В ГУП «Водоканал Санкт-Петербурга» есть необычные «сотрудники» - раки (невские и австралийские) и улитки. Это – животныебиоиндикаторы. Системы биомониторинга, применяемые в Водоканале, разработаны учеными Санкт-Петербургского научноисследовательского центра экологической безопасности Российской академии наук. • Раки «работают» в Водоканале с декабря 2005 года. Их рабочие места – на всех городских водозаборах и очистных сооружениях, где контролировать качество очистки сточных вод также помогают раки: в зимнее время года – это речные раки, а летом – австралийские (более теплолюбивые). • А следить за составом дымовых газов, выходящих с завода по сжиганию осадка на очистных сооружениях, помогают улитки.
Артезианскому • водоснабжению Киева – 117 лет • • Первый артезианский колодец в Киеве пытались пробурить еще в 1844 г. Скважину заложили в одной из башен Печерской крепости по указу императора Николая І. Однако воду при этом добыть не удалось. В 1947 г. бурение этой скважины было прекращено. Почти через полвека, в 1895 г. Киевским обществом водоснабжения был приглашен известный в Российской империи геолог, профессор Санкт. Петербургского горного института С. Г. Войслав, владелец «Бюро исследований грунтов» , для выполнения исследовательского бурения буровых скважин на берегу Днепра. В октябре 1895 года на территории нижнего машинного здания киевского водопровода группа специалистов, приступила к бурению 1 -й скважины под меловой горизонт и 2 -й скважины – разведывательной, которая имела меньший диаметр – до юрского горизонта.
Комплекс сооружений артезианского водоснабжения в Киеве • • К апрелю 1896 года глубина первой скважины составляла 298 футов, к декабрю 1986 года вторая скважина достигла отметки 674 фута. В обеих скважинах была добыта вода, имеющая высокое качество. Объемы артезианской воды также соответствовали требуемым. Так первая скважина поставляла в час 7 -8 тысяч ведер, вторая – 5 тысяч ведер. Артезианское водоснабжение столицы Украины построено так, что вода из нескольких скважин, обустроенных в разных районах Киева, по водопроводам транспортируется сначала в резервуары, и только после операции хлорирования – в централизованную городскую сеть водоснабжения.
Принципиальные схемы развития электроснабжения и теплоснабжения (на примере нового города)
1 2 3 7 8 4 5 9 10 11 6 Принципиальная схема газоснабжения города: а – двухступенчатая схема газоснабжения в среднем городе; б – многоступенчатая схема газоснабжения в большом городе (газовые сети низкого давления на схеме не указаны); 1 – газовые сети низкого давления; 2 – газораспределительные станции (ГРС); 3 – контрольно-регуляторные пункты; 4 – газгольдеры; 5 - газорегуляторные пункты (ГРП); 6 – подземные газохранилища; 7 – 9 – газопроводы высокого давления соответственно 20 – 55 кгс/см 2, 12 кгс/см 2, 6 кгс/см 2; 10 – 11 – газопроводы среднего давления соответственно 3 кгс/см 2, 1 кгс/см 2
Схема освоения овражных территорий для градостроительного использования А – схема овражных территорий; Б – схема градостроительного использования овражных территорий; В – размещение производственного здания в отвершке оврага; Г – разрез по магистрали через овраг; 1 – граница планировочного района, 2 – жилая застройка, 3 – парк общегородского значения, 4 - магистраль, трассированная по ложу оврага, 5 – участок сплошной засыпки оврага; 6 – участок частичной засыпки, 7 – участок оврага, осваиваемый для размещения здания
Способы освоения овражных территорий А – полная засыпка; Б – частичная засыпка (размыв оврага); В – террасирование склонов оврага; Г – устройства, предотвращающие овражную эрозию: 1 – естественный профиль оврага; 2 – проектный профиль; 3 – срезаемый грунт; 4 – засыпка (замыв) оврага; 5 – водосток; 6 – многоступенчатый перепад; 7 - полузапруда
Типы нарушенных территорий: А – аккумулятивные (отвалы): 1 – конусные (терриконики), 2 – хребтовые, 3 – секторные, 4 – плоские, 5 – гребневидные, 6 - террасообразные; Б – денудационные: 7 – проседания, прогибы, 8 – провалы, 9 – карьерное пространство
Возможное преобразование планировочной структуры города при восстановлении нарушенных территорий А – сложившаяся структура города; Б – предполагаемая: 1 – граница города; 2 – селитебные территории, сложившиеся на месте прежних временных поселений при шахтах и рудниках; 3 – территории угледобывающей промышленности; 4 – зона, в пределах которой наблюдаются и возможны нарушения; 5 – зоны общественного и культурно-бытового назначения и спорта при использовании выработанных пространств шахт (склады, лаборатории, минералогический музей и пр. ), отвалов шахтной породы (обзорные, видовые площадки, высотные акценты в парках, лыжные, санные спуски), выровненных внешних отвалов вскрыши (спортивные поля, питомники, парки); 6 – система зеленых насаждений на нарушенных участках; 7 – водоем на месте отработанного карьера; 8 – автомобильные и железнодорожные магистрали
