ЛЕКЦИЯ Чертежи деталей

Чертёж детали n Чертёж детали- это конструкторский документ, содержащий изображения детали и другие данные, необходимые для её изготовления, контроля и эксплуатации.

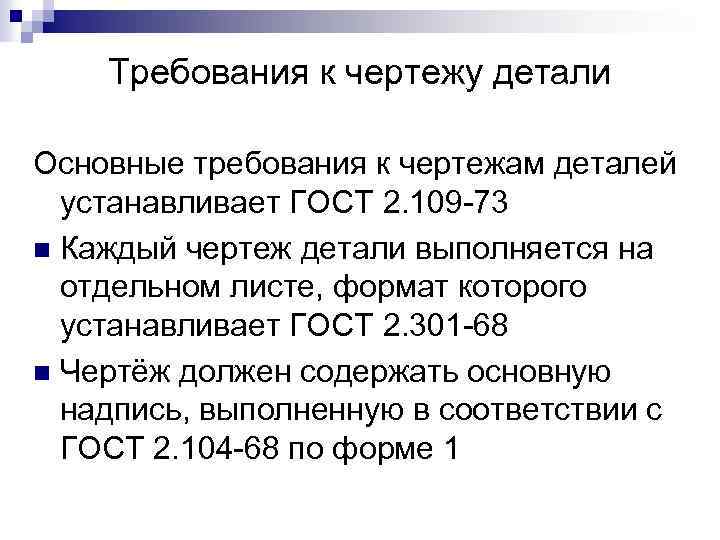

Требования к чертежу детали Основные требования к чертежам деталей устанавливает ГОСТ 2. 109 -73 n Каждый чертеж детали выполняется на отдельном листе, формат которого устанавливает ГОСТ 2. 301 -68 n Чертёж должен содержать основную надпись, выполненную в соответствии с ГОСТ 2. 104 -68 по форме 1

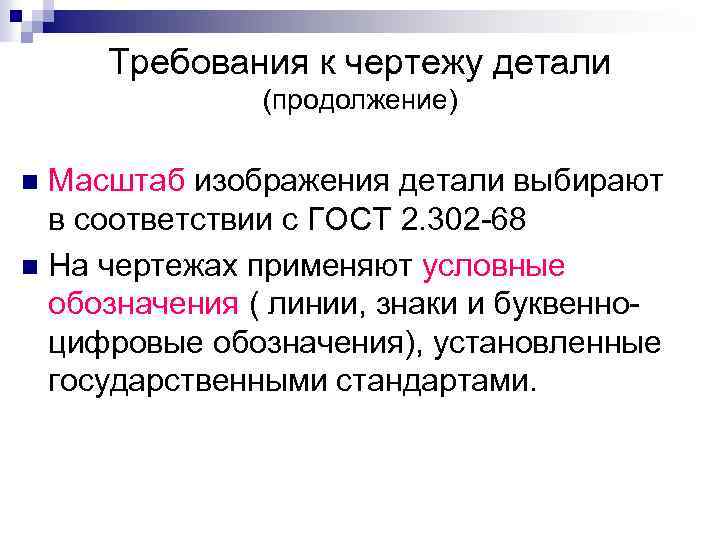

Требования к чертежу детали (продолжение) Масштаб изображения детали выбирают в соответствии с ГОСТ 2. 302 -68 n На чертежах применяют условные обозначения ( линии, знаки и буквенноцифровые обозначения), установленные государственными стандартами. n

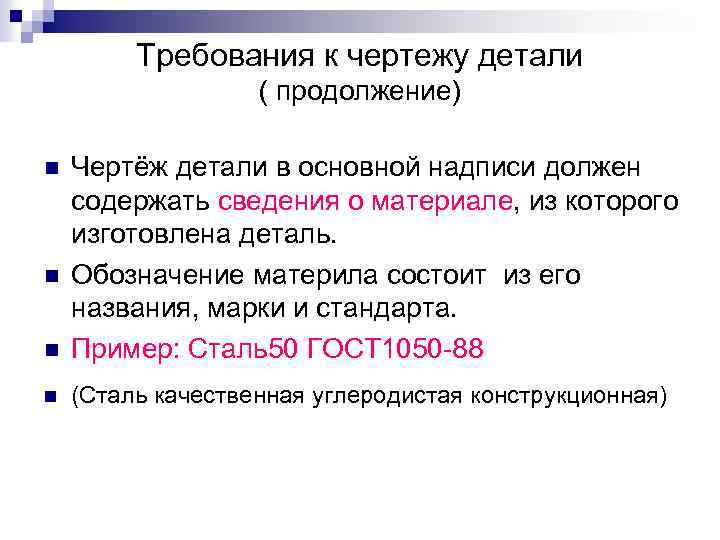

Требования к чертежу детали ( продолжение) n Чертёж детали в основной надписи должен содержать сведения о материале, из которого изготовлена деталь. Обозначение материла состоит из его названия, марки и стандарта. Пример: Сталь50 ГОСТ 1050 -88 n (Сталь качественная углеродистая конструкционная) n n

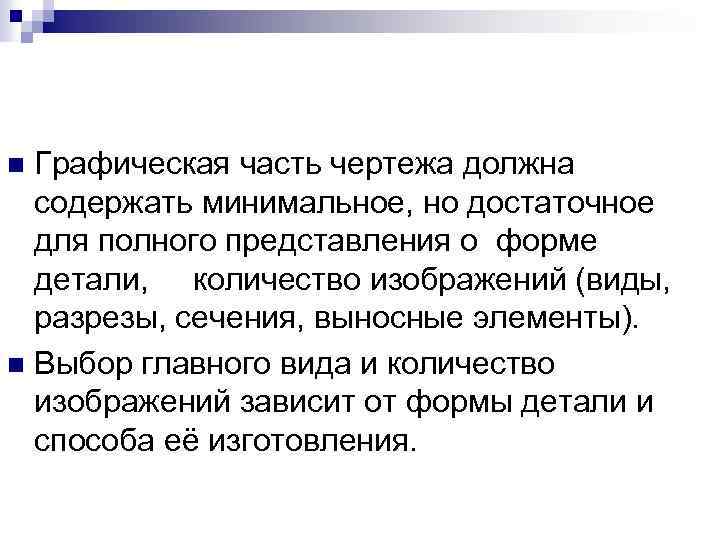

Графическая часть чертежа должна содержать минимальное, но достаточное для полного представления о форме детали, количество изображений (виды, разрезы, сечения, выносные элементы). n Выбор главного вида и количество изображений зависит от формы детали и способа её изготовления. n

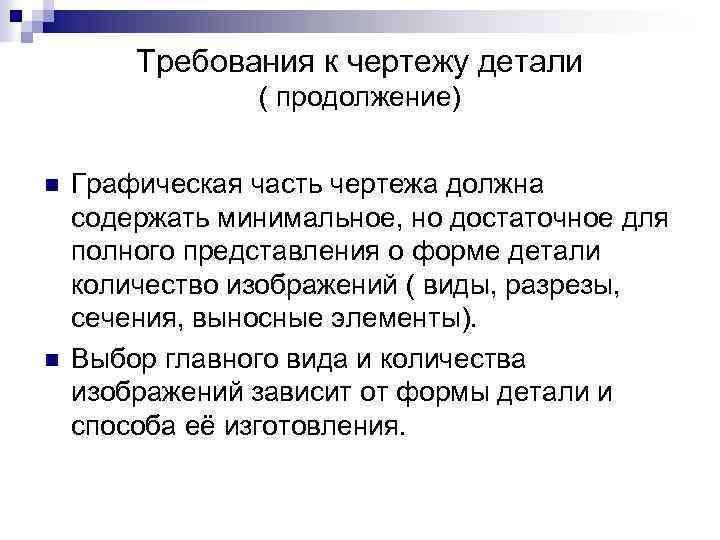

Требования к чертежу детали ( продолжение) n n Графическая часть чертежа должна содержать минимальное, но достаточное для полного представления о форме детали количество изображений ( виды, разрезы, сечения, выносные элементы). Выбор главного вида и количества изображений зависит от формы детали и способа её изготовления.

Требования к чертежу детали ( продолжение) На чертежах детали указывают размеры, предельные отклонения размеров, обозначения шероховатости поверхностей. n На чертежах деталей, подвергаемых покрытию, даются сведения о виде покрытия. n

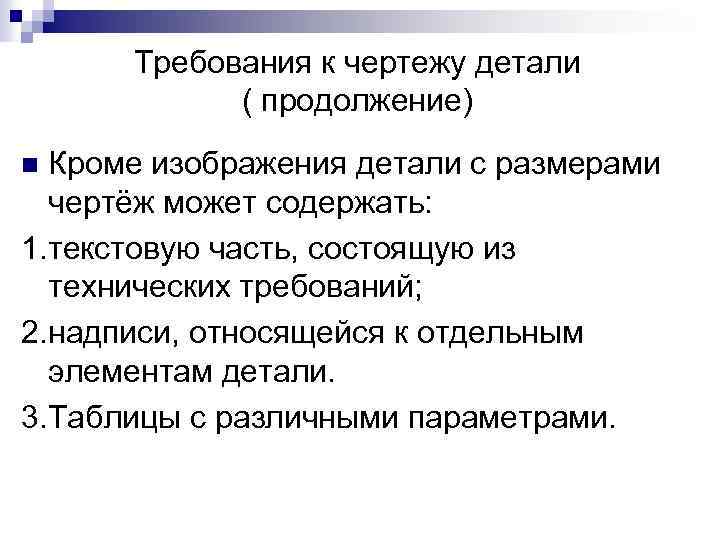

Требования к чертежу детали ( продолжение) Кроме изображения детали с размерами чертёж может содержать: 1. текстовую часть, состоящую из технических требований; 2. надписи, относящейся к отдельным элементам детали. 3. Таблицы с различными параметрами. n

Чертеж детали n Пример чертежа детали

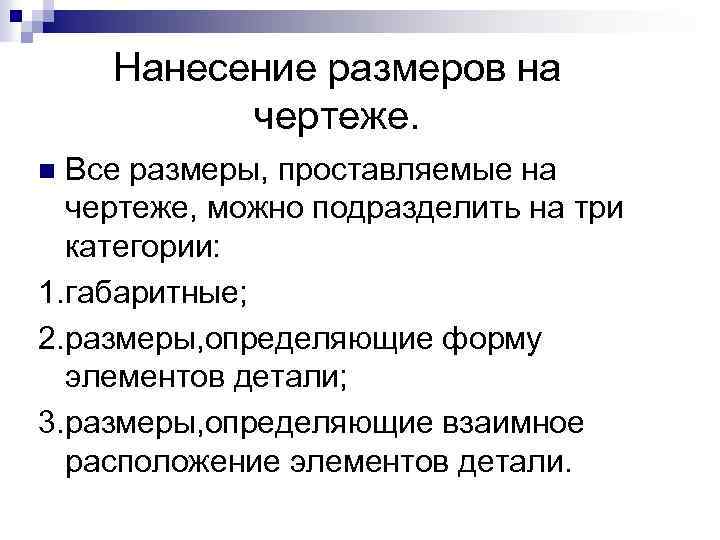

Нанесение размеров на чертеже. Все размеры, проставляемые на чертеже, можно подразделить на три категории: 1. габаритные; 2. размеры, определяющие форму элементов детали; 3. размеры, определяющие взаимное расположение элементов детали. n

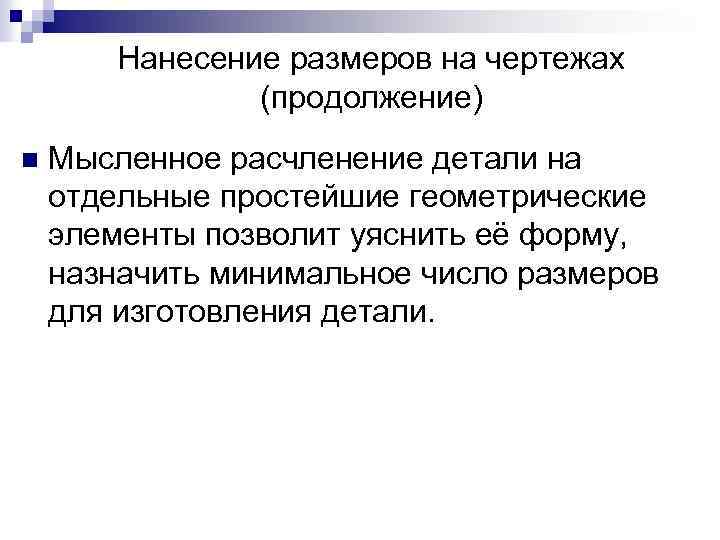

Нанесение размеров на чертежах (продолжение) n Мысленное расчленение детали на отдельные простейшие геометрические элементы позволит уяснить её форму, назначить минимальное число размеров для изготовления детали.

Нанесение размеров (продолжение) Пример анализа формы простейшей детали

Простановка размеров n Способы простановки размеров

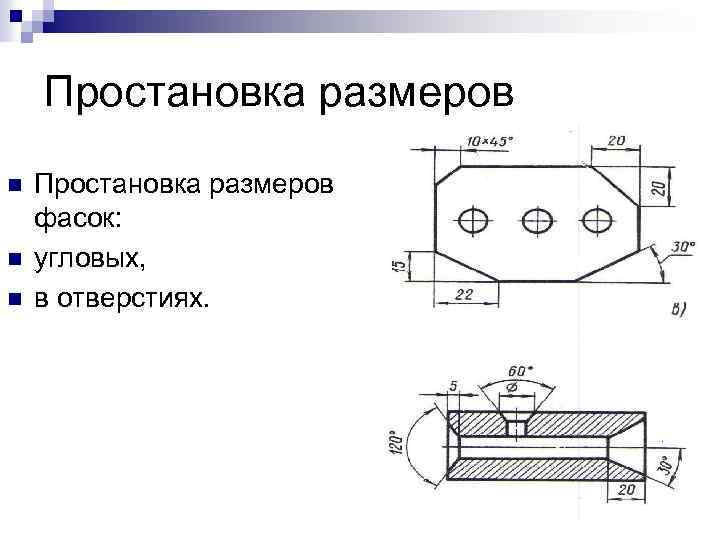

Простановка размеров n n n Простановка размеров фасок: угловых, в отверстиях.

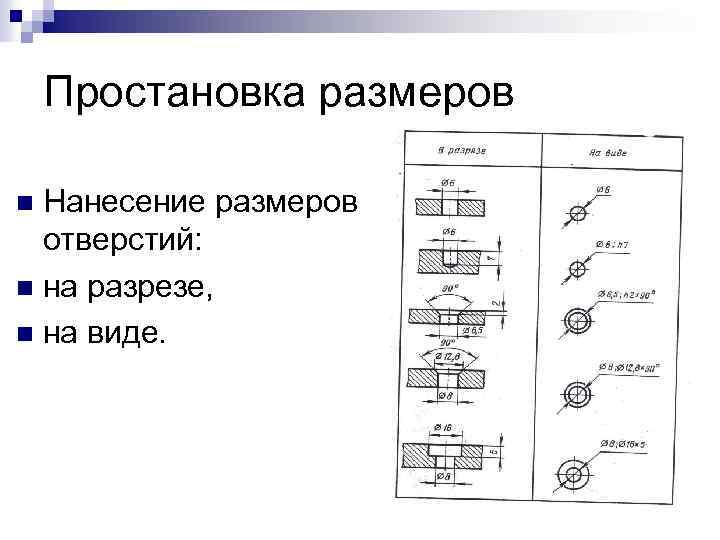

Простановка размеров Нанесение размеров отверстий: n на разрезе, n на виде. n

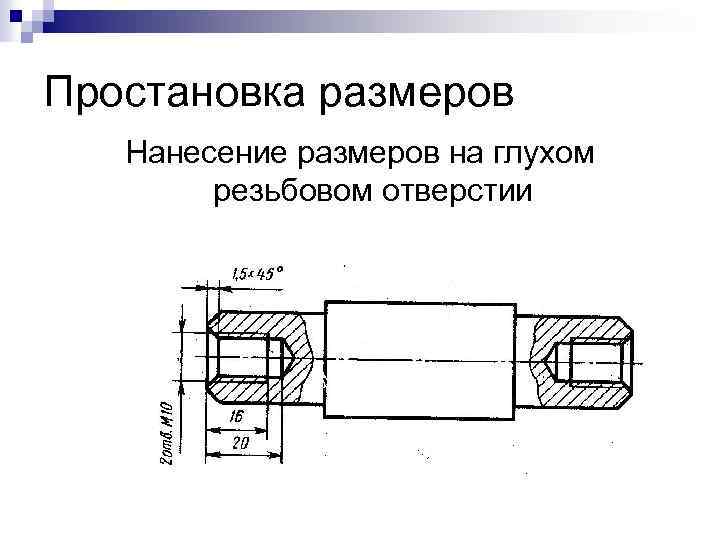

Простановка размеров Нанесение размеров на глухом резьбовом отверстии

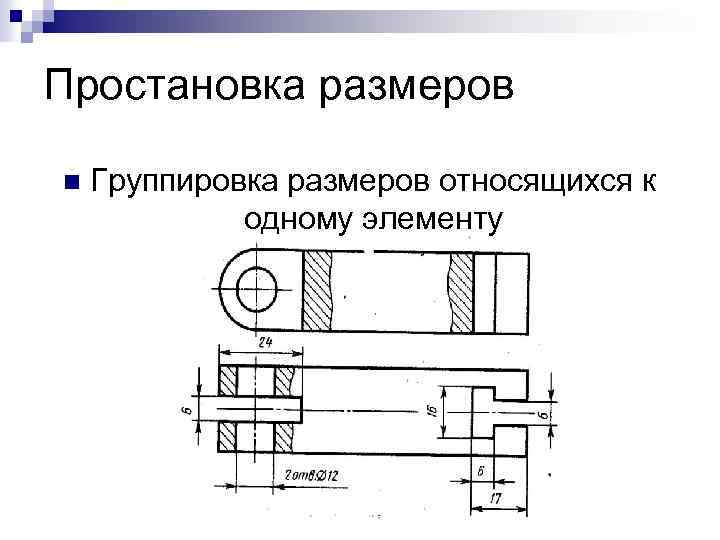

Простановка размеров n Группировка размеров относящихся к одному элементу

Простановка размеров n Нанесение размеров на повторяющиеся элементы

Изображение и обозначение метрической резьбы на чертеже детали n На стержне (а и б) и в отверстии(г и д)

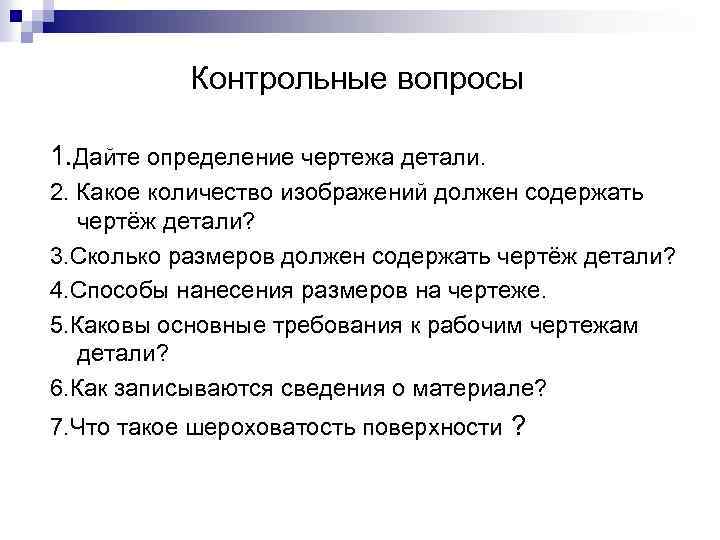

Контрольные вопросы 1. Дайте определение чертежа детали. 2. Какое количество изображений должен содержать чертёж детали? 3. Сколько размеров должен содержать чертёж детали? 4. Способы нанесения размеров на чертеже. 5. Каковы основные требования к рабочим чертежам детали? 6. Как записываются сведения о материале? 7. Что такое шероховатость поверхности ?
