Лекция: Архитектура ІІ Вспомогательные сооружения к. т. н. Мухамедшакирова Ш. А. Лекция: Архитектура ІІ Вспомогательные сооружения к. т. н. Мухамедшакирова Ш. А.

На промышленных предприятиях наряду с производственными зданиями и помещениями имеются вспомогательные сооружения, назначаемые в На промышленных предприятиях наряду с производственными зданиями и помещениями имеются вспомогательные сооружения, назначаемые в зависимости от характера производства. Эти сооружения могут располагаться как внутри, так и вне промышленных зданий. По функциональному признаку вспомогательные сооружения промышлен-ных предприятий могут быть условно объединены в следующие три группы:

q Группа I — коммуникации (тоннели, каналы, отдельно стоящие опоры и эстакады для трубопроводов, q Группа I — коммуникации (тоннели, каналы, отдельно стоящие опоры и эстакады для трубопроводов, опоры для линий электропередачи и стойки для светильников, дымовые трубы). q Группа II — сооружения транспорта (разгрузочные эстакады, открытые крановые эстакады, конвейерные галереи) q Группа III — емкости (бункера, силосы, градирни, брызгальные бассейны и охлаждающие пруды, сооружения водопровода и канализации, резервуары в виде цистерн).

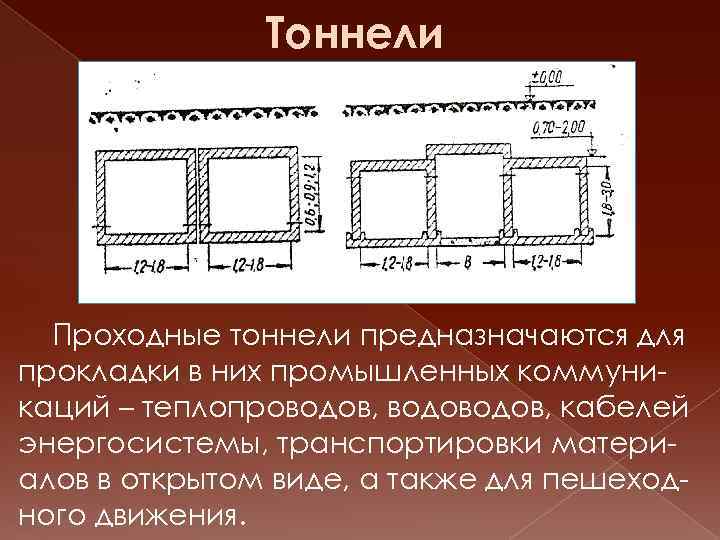

Тоннели Проходные тоннели предназначаются для прокладки в них промышленных коммуникаций – теплопроводов, кабелей энергосистемы, Тоннели Проходные тоннели предназначаются для прокладки в них промышленных коммуникаций – теплопроводов, кабелей энергосистемы, транспортировки материалов в открытом виде, а также для пешеходного движения.

Проходные тоннели могут устраиваться комбинированными (для прокладки транспортного и коммуникационного оборудования и передвижения людей). Проходные тоннели могут устраиваться комбинированными (для прокладки транспортного и коммуникационного оборудования и передвижения людей). q Проходные тоннели могут использоваться в качестве подземных конвейерных галерей. Тоннели можно заглублять ниже уровня земли от 0, 7 до 2 м. q Размеры тоннелей назначают, исходя из следующих требований: высота от уровня пола до низа выступающих конструкций должна быть не менее 2, 1 м. при регулярном проходе работающих и 1, 8 м – при нерегулярном. q Высота тоннелей- 1, 8; 2, 1; 2, 4; 3 м. q

q Каналы предназначаются для прокладки сетей промышленных разводок и теплотрассводов, технологических трубопроводов, кабелей и q Каналы предназначаются для прокладки сетей промышленных разводок и теплотрассводов, технологических трубопроводов, кабелей и др. q Каналы разделяются на непроходные, полупроходные и проходные с проходом шириной не менее 0, 6 м. Высота непроходных каналов 0, 3; 0, 6; 0, 9; 1, 2 м; полупроходных- от 1, 2 до 1, 8 м. В полупроходных каналах, перекрытых по всей длине, необходимо устраивать люки для входа. q Расстояние между люками 60 м.

Каналы Каналы

Отдельно стоящие опоры и эстакады трубопроводов применяются в тех случаях, когда производственные коммуникации прокладывают Отдельно стоящие опоры и эстакады трубопроводов применяются в тех случаях, когда производственные коммуникации прокладывают открытым способом. Высота опор – от 0, 6 до 2, 8 м. Эстакады для трубопроводов могут быть одноярусными и двухъярусными. Высота одноярусных эстакад - от 6 до 7, 8 м, двухъярусных — от 6, 6 до 8, 4 м.

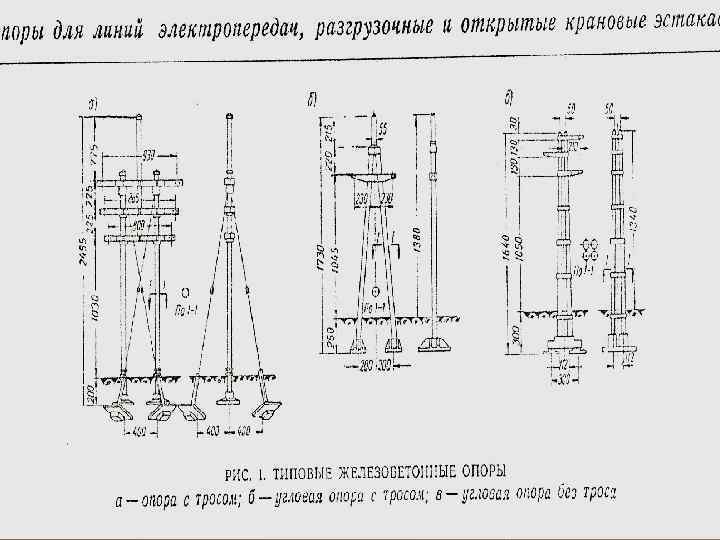

Опоры для линий электропередач изготавливают как из обычного, так и из предварительно напряженного железобетона. Опоры для линий электропередач изготавливают как из обычного, так и из предварительно напряженного железобетона. Железобетонные опоры могут иметь самые разнообразные конструктивные формы и поперечные сечения. Они могут быть сплошными или пустотными, цельными или составленными из отдельных колец. Пролет между опорами линий электропередачи определяют в зависимости от районных климатических условий, сечения проводов и монтажных нагрузок.

Дымовые трубы служат для отвода дымовых газов. Их проектирование ведется с таким расчетом, чтобы Дымовые трубы служат для отвода дымовых газов. Их проектирование ведется с таким расчетом, чтобы вредные газы смешивались с воздухом на большом расстоянии от земли.

Дымовые трубы изготавливают только цилиндрической формы высотой до 60 м, их выполняют из колец, Дымовые трубы изготавливают только цилиндрической формы высотой до 60 м, их выполняют из колец, соединенных на сварке. Кольца делают из жаростойкого бетона.

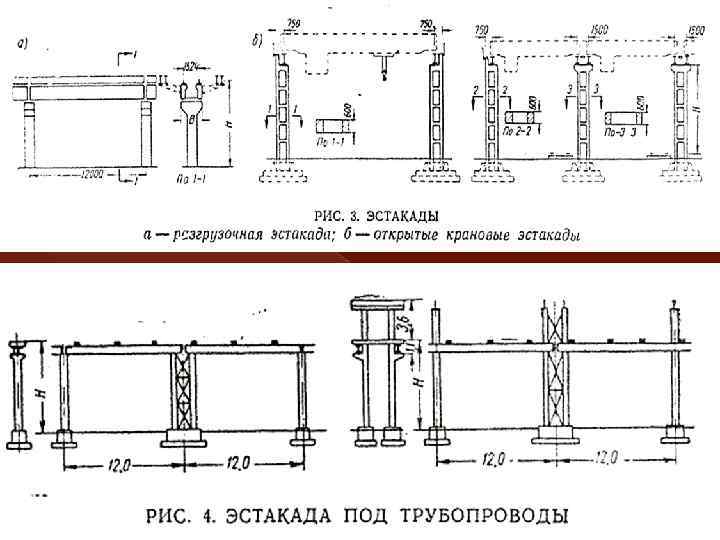

В промышленном строительстве эстакады предназначаются для разгрузки различных материалов из железнодорожных вагонов (разгрузочные эстакады), В промышленном строительстве эстакады предназначаются для разгрузки различных материалов из железнодорожных вагонов (разгрузочные эстакады), транспортировки материалов (угля, торфа, древесины, опилок) и прокладки трубопроводов. Эстакады бывают пешеходные закрытые, соединительные, примыкающие к зданиям и располагаемые над ними.

q Эстакады, предназначенные для прокладки трубопроводов с легковоспламеняющимися горючими жидкостями и газами, должны иметь q Эстакады, предназначенные для прокладки трубопроводов с легковоспламеняющимися горючими жидкостями и газами, должны иметь несгораемые несущие и ограждающие конструкции. q Разгрузочные эстакады высотой от 1, 3 до 3 м. строят из сборных железобетонных плит, а высотой 6 м - из балочных конструкций. q. Открытые крановые эстакады предназначаются для обслуживания складов, оборудованных мостовыми электрическими кранами грузоподъемностью 10 -50 тонн и более. Их возводят из железобетонных и металлических конструкций.

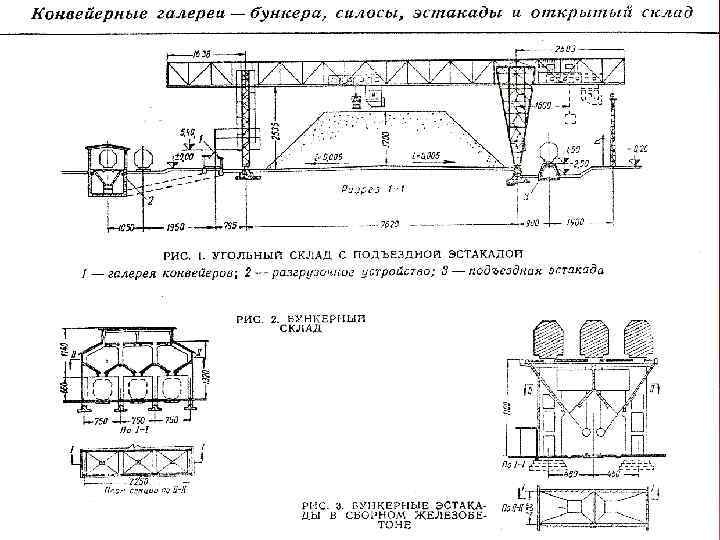

q Конвейерные галереи находят применение в горнодобывающей, металлургической, машиностроительной, коксохимической промышленности, промышленности строительных материалов q Конвейерные галереи находят применение в горнодобывающей, металлургической, машиностроительной, коксохимической промышленности, промышленности строительных материалов и изделий, на тепловых электростанциях, элеваторах, в котельных. q Конвейерные галереи и эстакады строят из железобетонных и металлических конструкций. q Для стеновых ограждений конвейерных галерей рекомендуется применять утепленные асбестоцементные щиты, панели из ячеистого бетона, а также трёхслойные панели.

q В сборном железобетоне разработаны два типа конвейерных галерей с пролетными строениями эстакад для q В сборном железобетоне разработаны два типа конвейерных галерей с пролетными строениями эстакад для одного и двух конвейеров. Основными несущими конструкциями являются предварительно напряженные балки покрытий пролетом 12 и 18 м. q Поперечные балки и плиты покрытий выполняют из типовых элементов промышленных зданий.

q Бункера предназначаются для хранения сыпучих материалов объемным весом от 1 до 3 т/м³. q Бункера предназначаются для хранения сыпучих материалов объемным весом от 1 до 3 т/м³. Бункера являются наиболее совершенным типом склада с полной механизацией погрузочно-разгрузочных q. Бункера представляют операций. собой ячейки прямоугольного и многоугольного сечения с призматической нижней частью. Бункера сооружают железобетонными сборной или монолитной конструкции, металлическими или смешанной конструкции.

q Силосы сооружают из сборного и монолитного железобетона с передвижной опалубкой. q Силосы предназначаются q Силосы сооружают из сборного и монолитного железобетона с передвижной опалубкой. q Силосы предназначаются для более или менее длительного и тщательного хранения порошкообразных и сыпучих материа-лов. Силосы крупных шахт-ных хранилищ, в которых производятся операции по взвешиванию, очистке, сортировке и сушке зерна, носят название элеваторов.

Градирни - это сооружения для охлаждения воды. Градирни - это сооружения для охлаждения воды.

q. Башенные капельные градирни, в которых поступающая на ороситель вода высокой температуры, падая проходит q. Башенные капельные градирни, в которых поступающая на ороситель вода высокой температуры, падая проходит системы решетника, дробится на капли и охлаждается. q. Охлажденная вода скапливается в резервуаре, откуда поступает на производство. q. Градирни имеют форму вытянутого прямоугольника шириной не более 4 м.

q Брызгальные бассейны предназначаются для охлаждения нагретой воды путем ее испарения и отдачи тепла q Брызгальные бассейны предназначаются для охлаждения нагретой воды путем ее испарения и отдачи тепла холодному воздуху за счет конвекции. q Брызгальные бассейны имеют форму вытянутого прямоугольника шириной 50 -55 м.

q Охлаждающие пруды обычно сооружают на реках путем устройства плотин. q. Резервуары предназначаются – q Охлаждающие пруды обычно сооружают на реках путем устройства плотин. q. Резервуары предназначаются – для содержания неприкосновенног о запаса воды на пожаротушение и соответствующих запасов воды, других категорий. Резервуары могут быть круглыми и прямоугольными в плане.

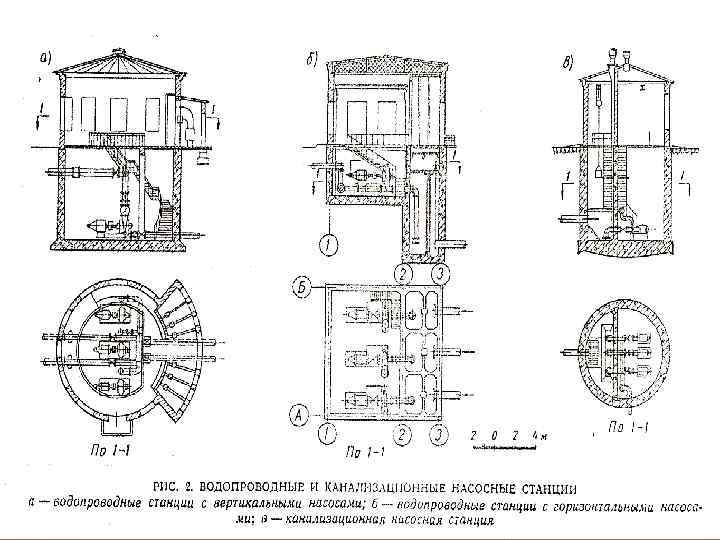

q Насосные станции с противопожарными и хозяйственными насосами, нагнетающими воду в разводящие сети можно q Насосные станции с противопожарными и хозяйственными насосами, нагнетающими воду в разводящие сети можно располагать как в отдельном здании так и в здании другого назначения. Помещения насосов должны быть отделены несгораемой огнестойкой конструкцией. При проектировании резервуаров, насосных станций и сооружений их целесообразно группировать, что дает преимущества в эксплуатации.

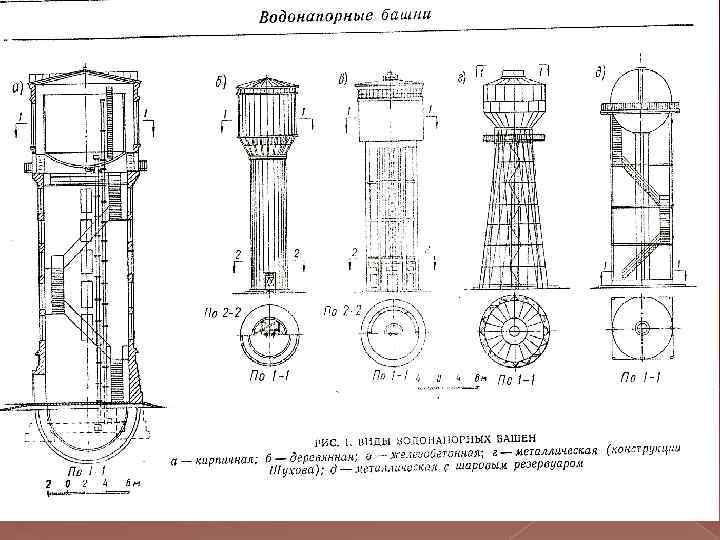

q Регулирующие емкости сооружаются в виде баков водонапорной башни или пневматической установки с водяными q Регулирующие емкости сооружаются в виде баков водонапорной башни или пневматической установки с водяными баками, содержащими объем воды для регулирования неравномерности водопотребления и противопожарных нужд. q Водонапорные башни могут быть отдельно стоящими и встроенными в производственное здание. Из экономических соображений целесообразно объединять баки хозяйственно-питьевой воды и умягченной сырой речной в общей водонапорной башне.

q Металлические резервуары сжиженного газа - газгольдеры, где газ хранится под давлением, сооружают сферической q Металлические резервуары сжиженного газа - газгольдеры, где газ хранится под давлением, сооружают сферической формы в виде цилиндров с куполообразными оконечностями и каплевидной формы.

Склады. Расположение складских зон в промышленном районе зависит от процесса транспортировки сырья и готовых Склады. Расположение складских зон в промышленном районе зависит от процесса транспортировки сырья и готовых изделий по рельсовым, водным путям и автомагистралям, вдоль которых они размещаются. Расположение складов на территории промышленного района вдоль рельсовых путей должно отвечать следующим основным требованиям: q взаимное размещение складов должно быть таким, чтобы пробеги для основных грузопотоков были минимальны;

q рельсовые пути, обслуживающие склады для прибывающего сырья, должны являться продолжением путей внешнего транспорта; q рельсовые пути, обслуживающие склады для прибывающего сырья, должны являться продолжением путей внешнего транспорта; q межскладские грузовые потоки должны быть изолированы от потоков рабочих; q основные грузопотоки не должны встречаться друг с другом и с грузопотоками безрельсового транспорта. Складские здания должны быть оборудованы рациональным транспортом, который оказывает влияние на размеры складских зданий и на ширину проходов между стеллажами.

q Открытые склады могут размещаться как в промышленном районе для централизованного обслуживания предприятий, так q Открытые склады могут размещаться как в промышленном районе для централизованного обслуживания предприятий, так и непосредственно при них, когда это вызывается спецификой технологического процесса (горнорудная, металлургическая промышленность, строительная индустрия и др. ). q Открытые склады представляют собой замощенные оборудованные площадки на уровне земли или площадки, приподнятые над землей - платформы.

Арочный склад из сборного железобетона Арочный склад из сборного железобетона

q Большие открытые склады для хранения сыпучих материалов навалом оборудуют мостовыми кранами на эстакадах. q Большие открытые склады для хранения сыпучих материалов навалом оборудуют мостовыми кранами на эстакадах. q Навесы и крытые платформы предназначаются для хранения материалов, нуждающихся в защите от дождя, снега и солнечных лучей (сухие лесоматериалы, тарные материалы, смолы, трубы и т. п. ). q Навесы представляют собой кровлю, поддерживаемую столбами. Полуоткрытые навесы могут иметь стенки с двух-трех сторон. Уровень пола в них может быть на отметке земли или поднят на высоту 0, 9— 1, 1 м.

q Материальные, инструментальные кладовые, а также другие подсобные складские площади, обслуживающие технологические линии, могут q Материальные, инструментальные кладовые, а также другие подсобные складские площади, обслуживающие технологические линии, могут размещаться в непосредственной близости к ним или при цехах в зоне вспомогательных устройств.

q Для некоторых отраслей промышленности — химической, металлургической, горнорудной и др. - блоки открытых q Для некоторых отраслей промышленности — химической, металлургической, горнорудной и др. - блоки открытых и закрытых складов, в силу специфики технологического процесса и невозможности централизованного обслуживания, сооружают на предприятиях. q Для ряда производств, где основным сырьем являются сыпучие материалы (алебастр, известь, клинкер, колчедан, разные соли), нуждающиеся в защите от атмосферных осадков, сооружают шатровые склады.

Шатровый склад из сборного железобетона Шатровый склад из сборного железобетона

q Шатровые склады характерны углом наклона шатровых стен, зависящим от угла естественного откоса хранимых q Шатровые склады характерны углом наклона шатровых стен, зависящим от угла естественного откоса хранимых материалов. Ширина и высота складов определяются высотой навала. q Длина зависит от заданной емкости склада. Для хранения опасных в отношении возгорания материалов шатровые склады сооружают из железобетона рамной или арочной сборной конструкции.

Список литературы 1 СНи. П 2. 09. 03 -85 Сооружения промышленных предприятий М. 1986. Список литературы 1 СНи. П 2. 09. 03 -85 Сооружения промышленных предприятий М. 1986. 2 Архитектурные конструкции. Под ред. Казбек – Казиева З. А. и др. М. Архитектура-С, 2006 3 Конспект лекций по Архитектуре II к. т. н. Мухамедшакирова Ш. А. Алматы, 2007 4 МУ по проектированию промышленных зданий по дисциплине «АРХ II» 2009 5 СНи. П II – 89 – 80 Генеральные планы промышленных предприятий М, 1996. 6 СНи. П 2. 09. 02 – 85* Производственные здания М. 1986 7 Конструирование промышленных зданий и сооружений Шерешевский И. А. М. , Архитектура – С, 2005
