Лекция АКУСТИЧЕСКОЕ ВОЗДЕЙСТВИЕ НА ПЗП

Акустическое воздействие на ПЗП применяется для интенсификации притока и повышения нефтеотдачи пласта. Методы акустического воздействия объединяют большую группу методов и модификаций, использующих для воздействия на пласт и призабойную зону упругие поля волновой природы – ударные, вибрационные, сейсмоакустические, ультразвуковые и т. п. Наиболее развитым сегодня как в теоретическом и аппаратурно-технологическом плане (и наиболее распространенными в практике промысловых работ) являются методы ультразвукового воздействия (УЗВ или УЗО). Ультразвуковая обработка (УЗО) – воздействие ультразвука (с частотой 15 -50 к. Гц) поинтервально точечно на призабойную зону пласта. Основной элемент излучателя – магнитострикционный электроакустический преобразователь, который осуществляет передачу акустической энергии в обрабатываемую среду, а также создаёт заданные техническими условиями размеры излучающей поверхности и интенсивность ультразвукового поля. Перечисленные выше эффекты, возникающие в горных породах и продуктивных пластах под воздействием на них акустического поля, приводят к расформированию околоскважинных областей в добывающих (увеличение дебитов нефти, газа и воды в 1, 5 - 5 раз) и нагнетательных (увеличение приемистости в 2 - 4 раза) скважинах.

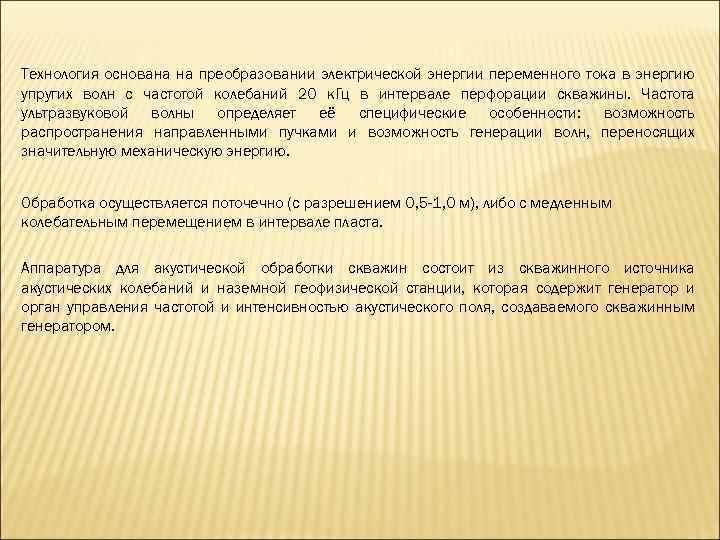

Технология основана на преобразовании электрической энергии переменного тока в энергию упругих волн с частотой колебаний 20 к. Гц в интервале перфорации скважины. Частота ультразвуковой волны определяет её специфические особенности: возможность распространения направленными пучками и возможность генерации волн, переносящих значительную механическую энергию. Обработка осуществляется поточечно (с разрешением 0, 5 -1, 0 м), либо с медленным колебательным перемещением в интервале пласта. Аппаратура для акустической обработки скважин состоит из скважинного источника акустических колебаний и наземной геофизической станции, которая содержит генератор и орган управления частотой и интенсивностью акустического поля, создаваемого скважинным генератором.

ОБОРУДОВАНИЕ И КОМПЛЕКСНЫЕ СХЕМЫ ПРОВЕДЕНИЯ УЗО Наземное оборудование: Ультразвуковой генератор (питание 380 В, 3 фазы, 50 Гц, мощность 10 к. Вт). Подземное оборудование: Скважинные приборы Ø 42 мм и 102 мм с электроакустическими преобразователями магнитострикционного типа с развитой излучающей поверхностью. Опускаются в ПЗП скважины с помощью геофизического кабеля на глубину до 5000 м. Скважинный прибор Ø 42 мм может опускаться в скважину через НКТ. Комплексная схема позволяет после УЗО провести освоение свабированием, азотом и струйным насосом и т. п.

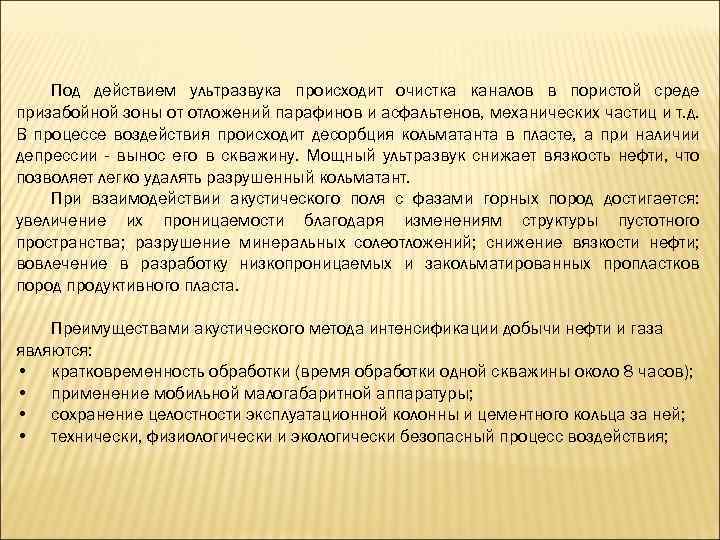

Под действием ультразвука происходит очистка каналов в пористой среде призабойной зоны от отложений парафинов и асфальтенов, механических частиц и т. д. В процессе воздействия происходит десорбция кольматанта в пласте, а при наличии депрессии - вынос его в скважину. Мощный ультразвук снижает вязкость нефти, что позволяет легко удалять разрушенный кольматант. При взаимодействии акустического поля с фазами горных пород достигается: увеличение их проницаемости благодаря изменениям структуры пустотного пространства; разрушение минеральных солеотложений; снижение вязкости нефти; вовлечение в разработку низкопроницаемых и закольматированных пропластков пород продуктивного пласта. Преимуществами акустического метода интенсификации добычи нефти и газа являются: • кратковременность обработки (время обработки одной скважины около 8 часов); • применение мобильной малогабаритной аппаратуры; • сохранение целостности эксплуатационной колонны и цементного кольца за ней; • технически, физиологически и экологически безопасный процесс воздействия;

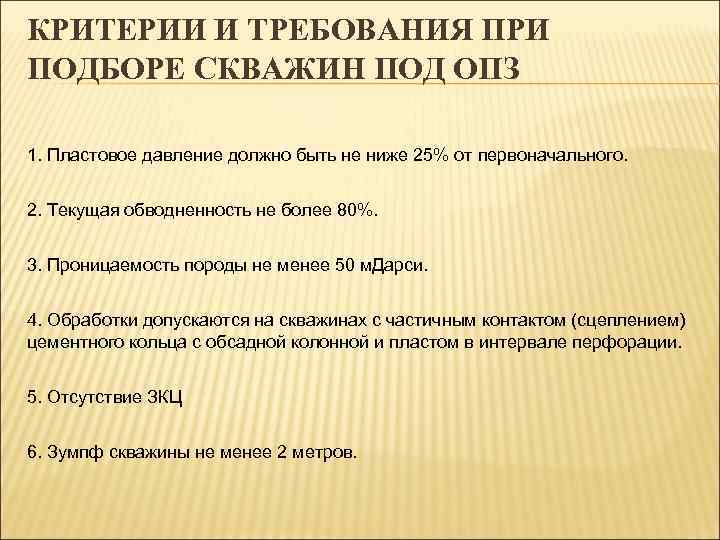

КРИТЕРИИ И ТРЕБОВАНИЯ ПРИ ПОДБОРЕ СКВАЖИН ПОД ОПЗ 1. Пластовое давление должно быть не ниже 25% от первоначального. 2. Текущая обводненность не более 80%. 3. Проницаемость породы не менее 50 м. Дарси. 4. Обработки допускаются на скважинах с частичным контактом (сцеплением) цементного кольца с обсадной колонной и пластом в интервале перфорации. 5. Отсутствие ЗКЦ 6. Зумпф скважины не менее 2 метров.
