Лекция№ 9 Тема: «Вставки» .

Лекция№ 9 Тема: «Вставки» .

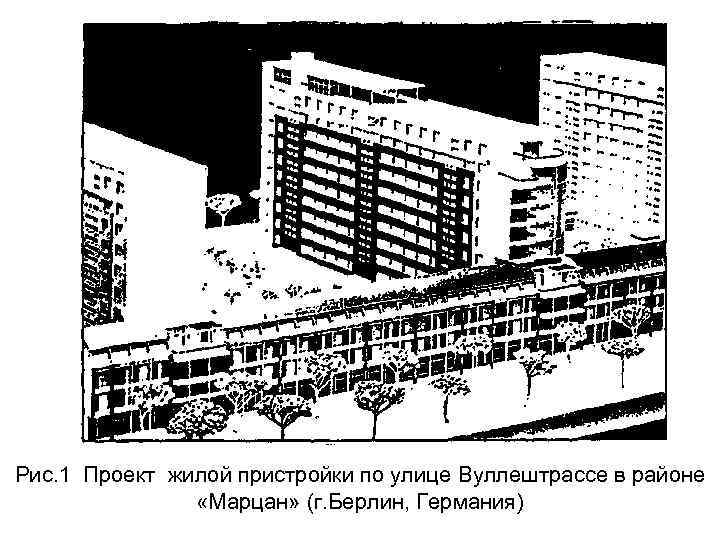

Рис. 1 Проект жилой пристройки по улице Вуллештрассе в районе «Марцан» (г. Берлин, Германия)

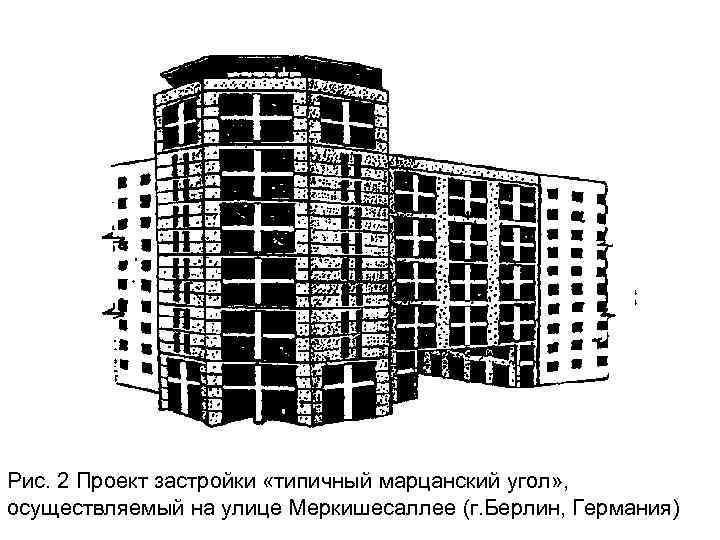

Рис. 2 Проект застройки «типичный марцанский угол» , осуществляемый на улице Меркишесаллее (г. Берлин, Германия)

При комплексной реконструкции района с помощью вставок можно получить дополнительные помещения: • жилые • нежилые Основание вставок может быть: • самостоятельное (собственный фундамент); • самостоятельное с опиранием на фундамент существующих зданий.

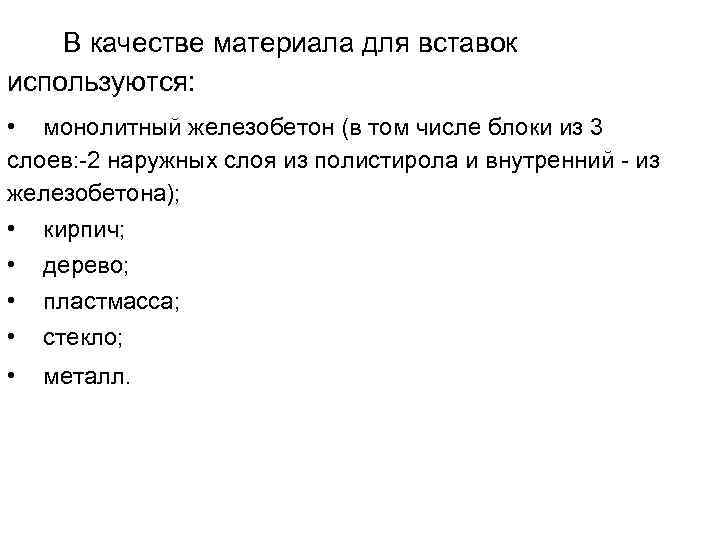

В качестве материала для вставок используются: • монолитный железобетон (в том числе блоки из 3 слоев: 2 наружных слоя из полистирола и внутренний из железобетона); • кирпич; • дерево; • пластмасса; • стекло; • металл.

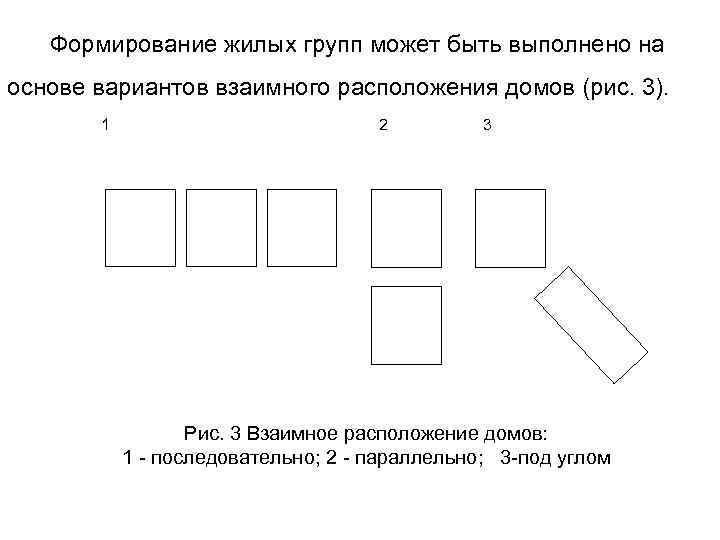

Формирование жилых групп может быть выполнено на основе вариантов взаимного расположения домов (рис. 3). 1 2 3 Рис. 3 Взаимное расположение домов: 1 последовательно; 2 параллельно; 3 под углом

Каждый из вариантов имеет некоторое число интерпретаций, различающихся величиной разрыва, смещением и углом поворота домов относительно друга. Это позволяет классифицировать варианты и объединять их в группы.

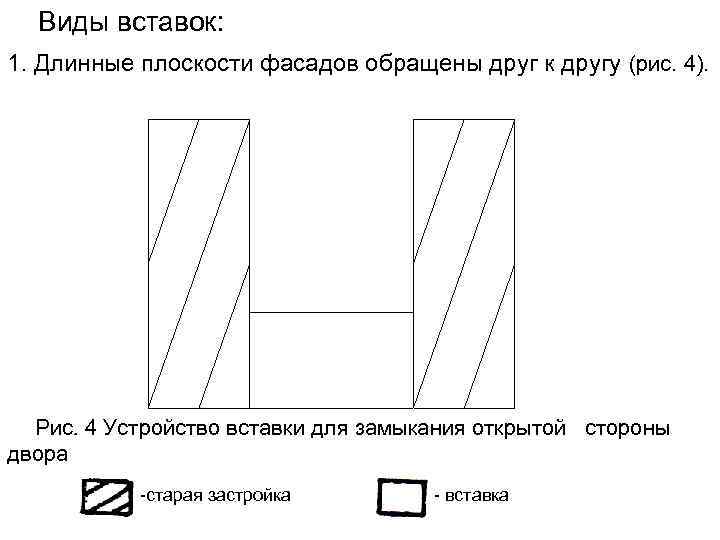

Виды вставок: 1. Длинные плоскости фасадов обращены друг к другу (рис. 4). Рис. 4 Устройство вставки для замыкания открытой стороны двора старая застройка вставка

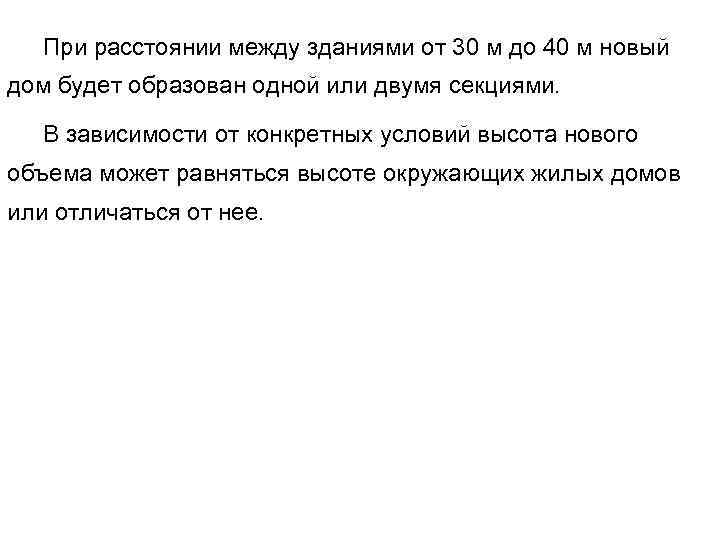

При расстоянии между зданиями от 30 м до 40 м новый дом будет образован одной или двумя секциями. В зависимости от конкретных условий высота нового объема может равняться высоте окружающих жилых домов или отличаться от нее.

2. Длинные плоскости фасадов смещены относительно друг 3. друга (рис. 5). Рис. 5 Устройство вставок при организации замкнутых жилых групп

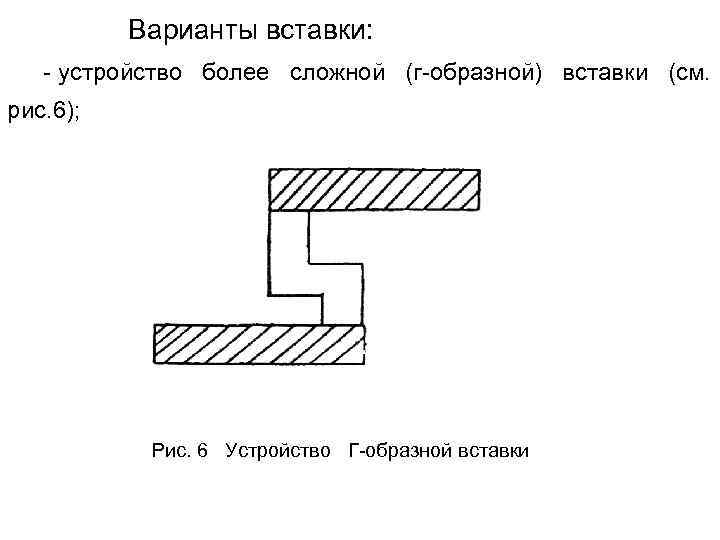

Варианты вставки: устройство более сложной (г образной) вставки (см. рис. 6); Рис. 6 Устройство Г образной вставки

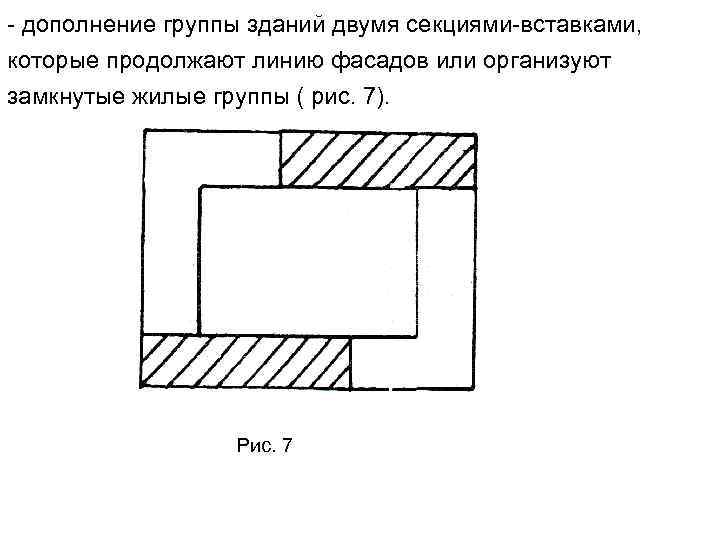

дополнение группы зданий двумя секциями вставками, которые продолжают линию фасадов или организуют замкнутые жилые группы ( рис. 7). Рис. 7

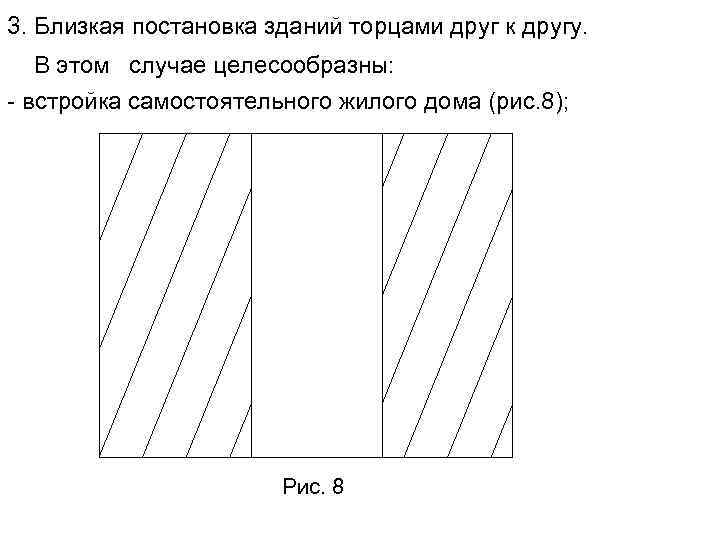

3. Близкая постановка зданий торцами друг к другу. В этом случае целесообразны: встройка самостоятельного жилого дома (рис. 8); Рис. 8

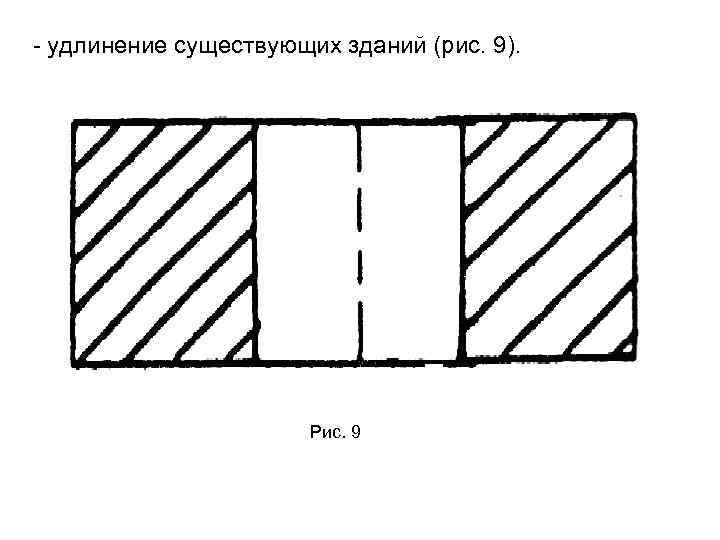

удлинение существующих зданий (рис. 9). Рис. 9

4. Расположение зданий под углом друг к другу. Варианты вставки: а)устройство секции вставки при условии нормальной инсоляции и разрыве порядка 15 м; б)расположение открытых летних помещений по внешнему периметру сопряжения зданий; В)устройство мест отдыха, включенных в общую композицию пешеходной улицы.

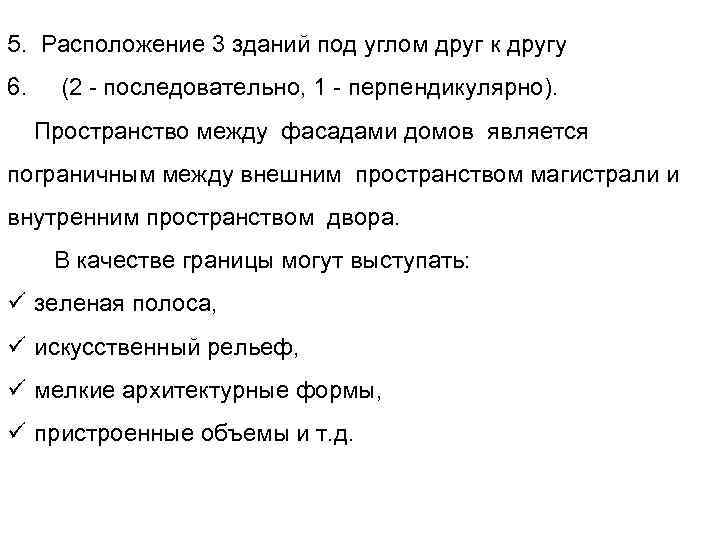

5. Расположение 3 зданий под углом друг к другу 6. (2 последовательно, 1 перпендикулярно). Пространство между фасадами домов является пограничным между внешним пространством магистрали и внутренним пространством двора. В качестве границы могут выступать: ü зеленая полоса, ü искусственный рельеф, ü мелкие архитектурные формы, ü пристроенные объемы и т. д.

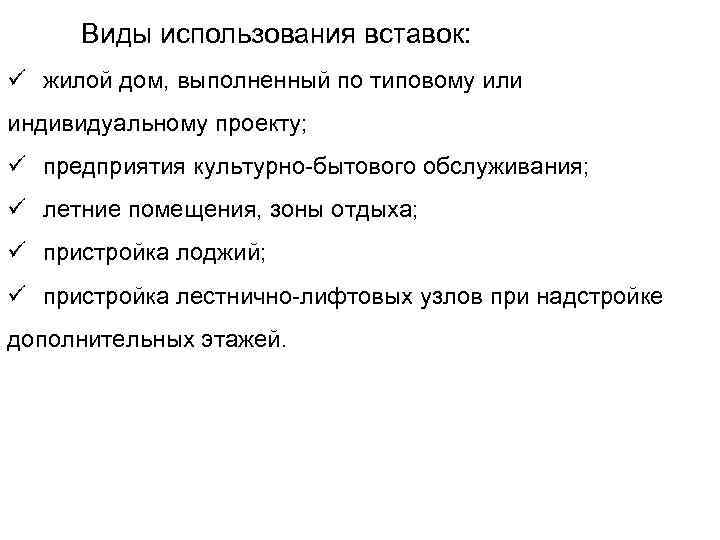

Виды использования вставок: ü жилой дом, выполненный по типовому или индивидуальному проекту; ü предприятия культурно бытового обслуживания; ü летние помещения, зоны отдыха; ü пристройка лоджий; ü пристройка лестнично лифтовых узлов при надстройке дополнительных этажей.

При устройстве вставок требуются преобразования торцевых секций или всего здания: Входы в квартиры торцевых секций могут быть размещены со стороны пристраиваемого лестнично лифтового узла. Устройство этого объема на стыке корпусов предопределяет коридорную или галерейную схему объемно пространственного решения надстраиваемых этажей. Целесообразно размещение лестнично лифтового узла на стыке корпусов, расположенных под углом или последовательно.

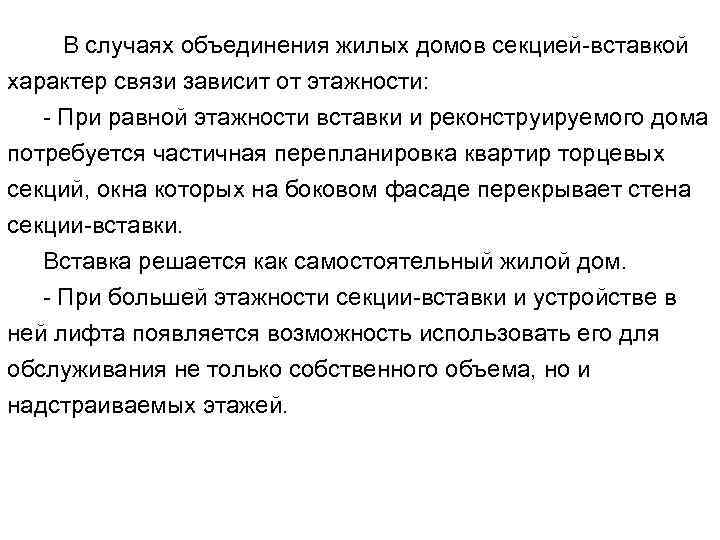

В случаях объединения жилых домов секцией вставкой характер связи зависит от этажности: При равной этажности вставки и реконструируемого дома потребуется частичная перепланировка квартир торцевых секций, окна которых на боковом фасаде перекрывает стена секции вставки. Вставка решается как самостоятельный жилой дом. При большей этажности секции вставки и устройстве в ней лифта появляется возможность использовать его для обслуживания не только собственного объема, но и надстраиваемых этажей.

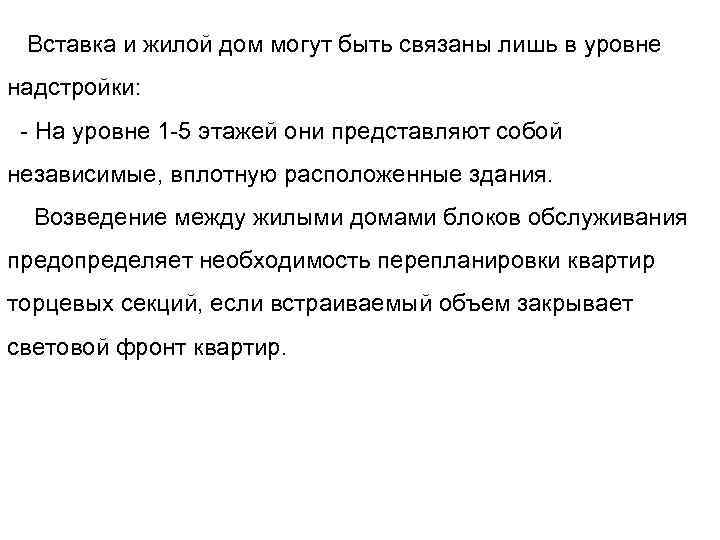

Вставка и жилой дом могут быть связаны лишь в уровне надстройки: На уровне 1 5 этажей они представляют собой независимые, вплотную расположенные здания. Возведение между жилыми домами блоков обслуживания предопределяет необходимость перепланировки квартир торцевых секций, если встраиваемый объем закрывает световой фронт квартир.

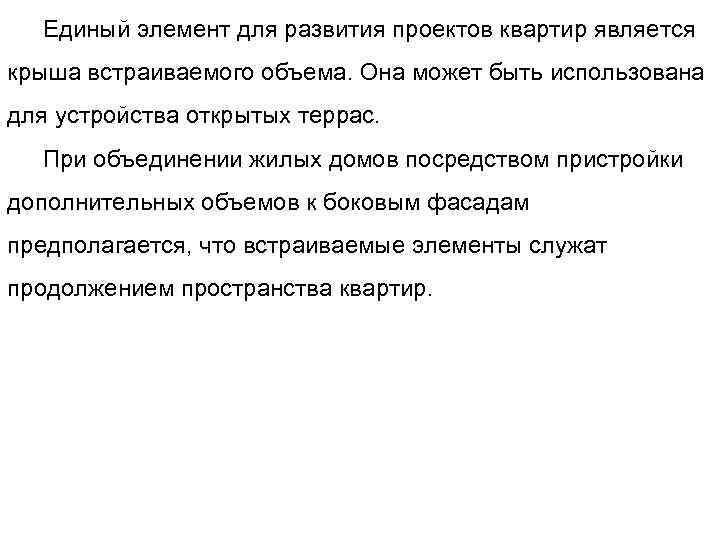

Единый элемент для развития проектов квартир является крыша встраиваемого объема. Она может быть использована для устройства открытых террас. При объединении жилых домов посредством пристройки дополнительных объемов к боковым фасадам предполагается, что встраиваемые элементы служат продолжением пространства квартир.

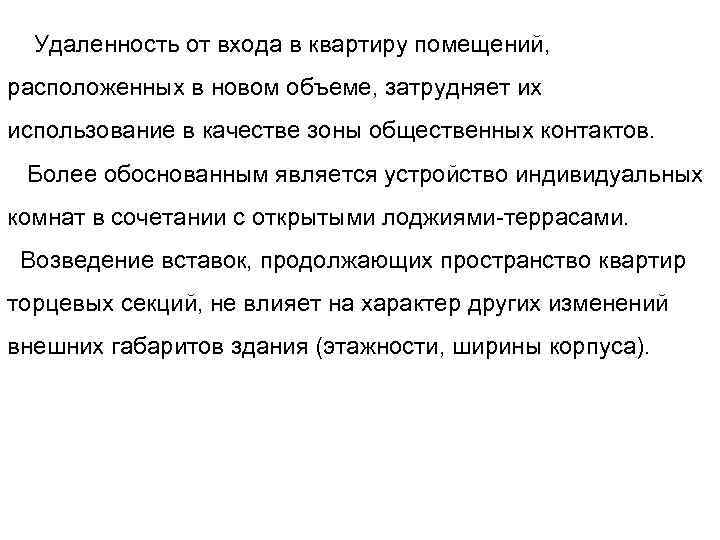

Удаленность от входа в квартиру помещений, расположенных в новом объеме, затрудняет их использование в качестве зоны общественных контактов. Более обоснованным является устройство индивидуальных комнат в сочетании с открытыми лоджиями террасами. Возведение вставок, продолжающих пространство квартир торцевых секций, не влияет на характер других изменений внешних габаритов здания (этажности, ширины корпуса).

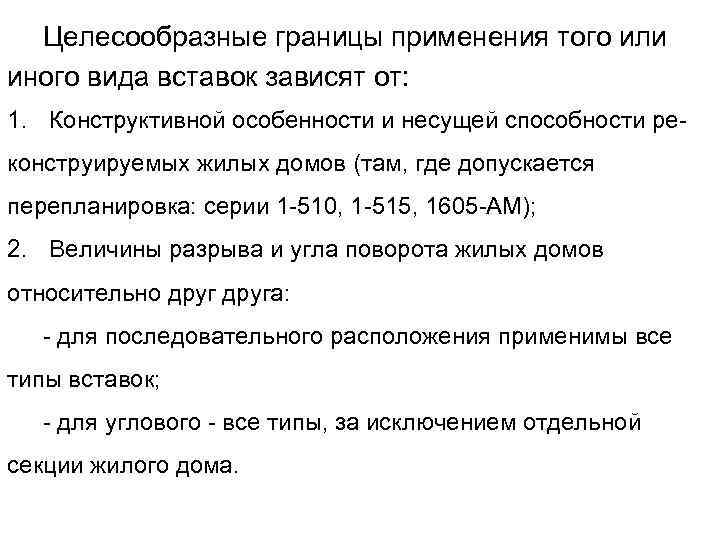

Целесообразные границы применения того или иного вида вставок зависят от: 1. Конструктивной особенности и несущей способности ре конструируемых жилых домов (там, где допускается перепланировка: серии 1 510, 1 515, 1605 АМ); 2. Величины разрыва и угла поворота жилых домов относительно друга: для последовательного расположения применимы все типы вставок; для углового все типы, за исключением отдельной секции жилого дома.

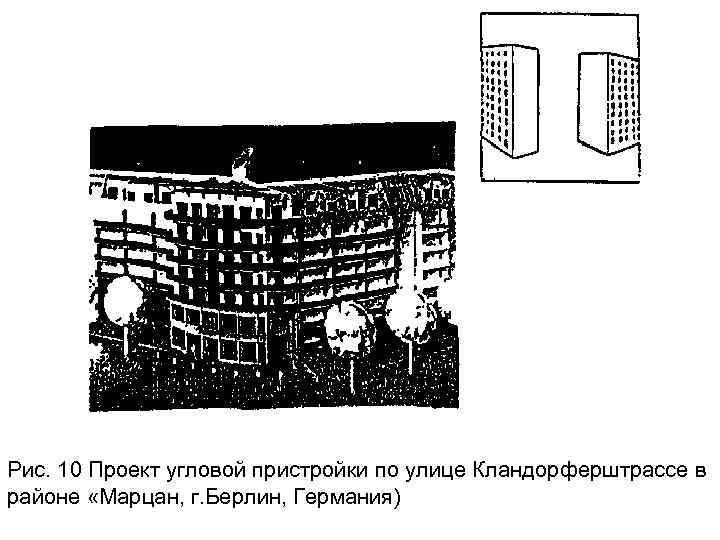

Рис. 10 Проект угловой пристройки по улице Кландорферштрассе в районе «Марцан, г. Берлин, Германия)
