Лекция 9 ПЕРЕКРЫТИЯ

Лекция 9 ПЕРЕКРЫТИЯ

Перекрытия наряду со стенами являются основными конструктивными элементами зданий, разделяющими их на этажи. Одновременно выполняют несущие и ограждающие функции т. к. предназначены для размещения людей, оборудования, мебели, нагрузку от которых перекрытия воспринимают и передают на вертикальные опоры. В многоэтажных жилых зданиях перекрытия служат связями – жесткими диафрагмами, способными придавать зданию повышенную устойчивость.

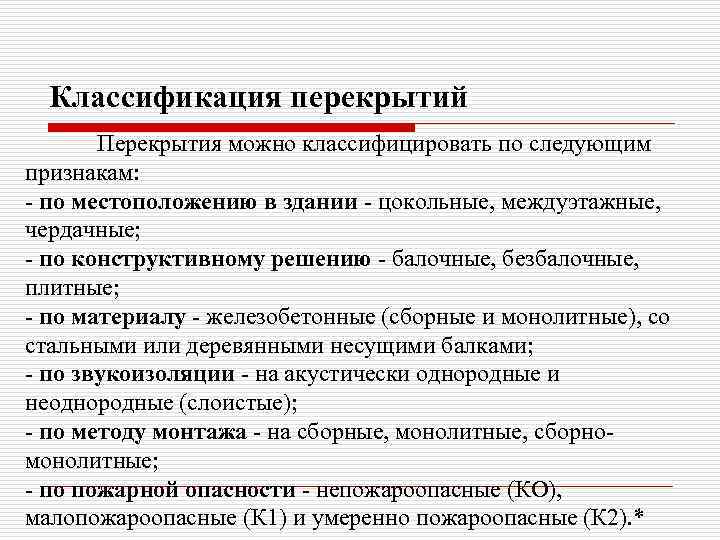

Классификация перекрытий Перекрытия можно классифицировать по следующим признакам: - по местоположению в здании - цокольные, междуэтажные, чердачные; - по конструктивному решению - балочные, безбалочные, плитные; - по материалу - железобетонные (сборные и монолитные), со стальными или деревянными несущими балками; - по звукоизоляции - на акустически однородные и неоднородные (слоистые); - по методу монтажа - на сборные, монолитные, сборно- монолитные; - по пожарной опасности - непожароопасные (КО), малопожароопасные (К 1) и умеренно пожароопасные (К 2). *

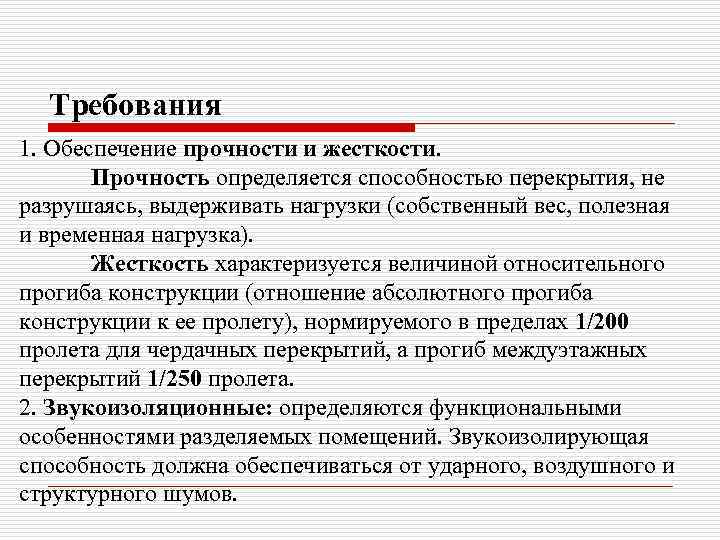

Требования 1. Обеспечение прочности и жесткости. Прочность определяется способностью перекрытия, не разрушаясь, выдерживать нагрузки (собственный вес, полезная и временная нагрузка). Жесткость характеризуется величиной относительного прогиба конструкции (отношение абсолютного прогиба конструкции к ее пролету), нормируемого в пределах 1/200 пролета для чердачных перекрытий, а прогиб междуэтажных перекрытий 1/250 пролета. 2. Звукоизоляционные: определяются функциональными особенностями разделяемых помещений. Звукоизолирующая способность должна обеспечиваться от ударного, воздушного и структурного шумов.

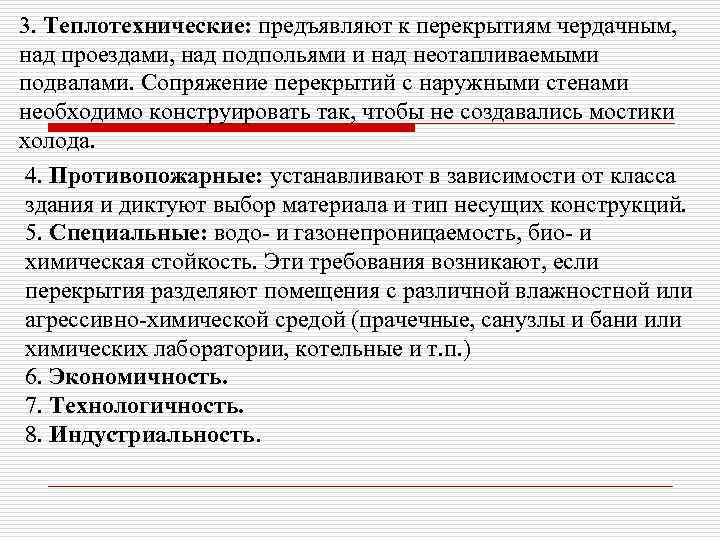

3. Теплотехнические: предъявляют к перекрытиям чердачным, над проездами, над подпольями и над неотапливаемыми подвалами. Сопряжение перекрытий с наружными стенами необходимо конструировать так, чтобы не создавались мостики холода. 4. Противопожарные: устанавливают в зависимости от класса здания и диктуют выбор материала и тип несущих конструкций. 5. Специальные: водо- и газонепроницаемость, био- и химическая стойкость. Эти требования возникают, если перекрытия разделяют помещения с различной влажностной или агрессивно-химической средой (прачечные, санузлы и бани или химических лаборатории, котельные и т. п. ) 6. Экономичность. 7. Технологичность. 8. Индустриальность.

Деревянные перекрытия. Применяют в основном в малоэтажном строительстве и в районах, где лес является местным материалом. Недостатки: недостаточная долговечность, сгораемость, возможность загнивания и относительно малая прочность. Деревянные перекрытия состоят из балок, являющихся несущей конструкцией, межбалочного заполнения, конструкций пола и отделочного слоя потолка. Балки изготавливают в виде брусьев прямоугольного сечения, размеры которых устанавливают расчетом. Шаг балок принимают 600 … 1000 мм. Для опирания межбалочного заполнения к боковым сторонам прибивают черепные бруски сечением 40 х50 мм. Глубина опирания концов балок в гнездах каменных стен принимают 180 мм.

Междуэтажное деревянное перекрытие 1 – чистый пол; 2 – черный пол; 3 – лага; 4 – звукоизоляционные плиты; 5 – деревянный накат; 6 – подшивка потолка; 7 – черепные бруски; 8 – прокладка из рубероида; 9 – балка перекрытия.

Опирание деревянных балок на каменные стены 1 – антисептированная часть балки; 2 – анкер; 3 – заделка раствором; 4 – два слоя толь на смоле; 5 – гвоздь; 6 – два слоя толя; 7 – стальная накладка 50 х6 мм.

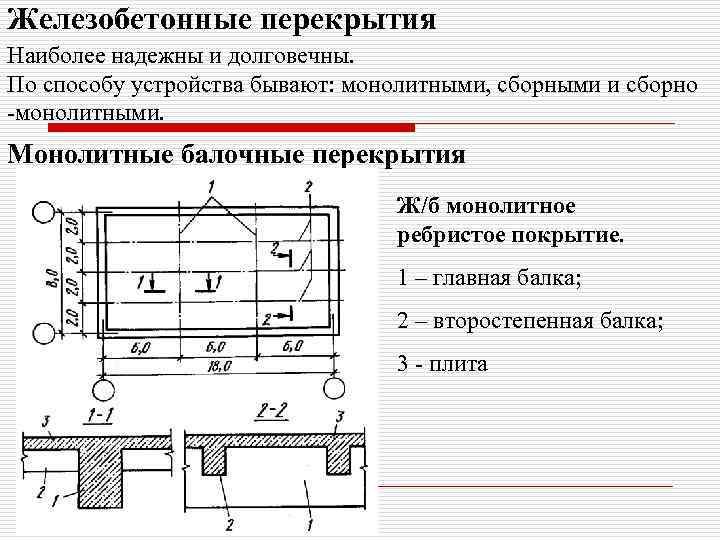

Железобетонные перекрытия Наиболее надежны и долговечны. По способу устройства бывают: монолитными, сборными и сборно -монолитными. Монолитные балочные перекрытия Ж/б монолитное ребристое покрытие. 1 – главная балка; 2 – второстепенная балка; 3 - плита

Если высота главных и второстепенных балок одинакова, то такой вид перекрытия называют кессонным. Общий вид ж/б монолитного кессонного перекрытия

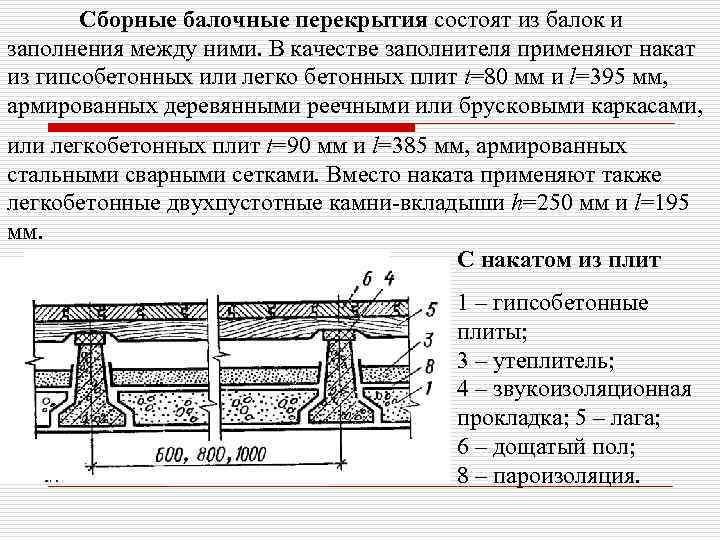

Сборные балочные перекрытия состоят из балок и заполнения между ними. В качестве заполнителя применяют накат из гипсобетонных или легко бетонных плит t=80 мм и l=395 мм, армированных деревянными реечными или брусковыми каркасами, или легкобетонных плит t=90 мм и l=385 мм, армированных стальными сварными сетками. Вместо наката применяют также легкобетонные двухпустотные камни-вкладыши h=250 мм и l=195 мм. С накатом из плит 1 – гипсобетонные плиты; 3 – утеплитель; 4 – звукоизоляционная прокладка; 5 – лага; 6 – дощатый пол; 8 – пароизоляция.

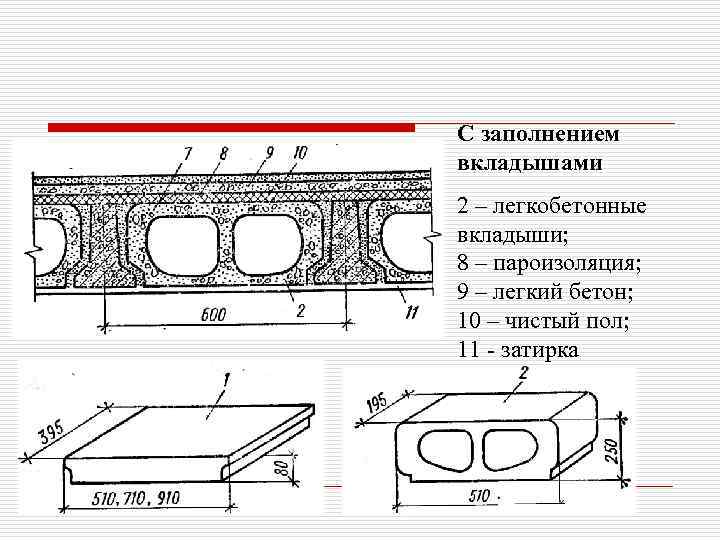

С заполнением вкладышами 2 – легкобетонные вкладыши; 8 – пароизоляция; 9 – легкий бетон; 10 – чистый пол; 11 - затирка

Безбалочное монолитное перекрытие представляет собой плиту толщиной 150 … 200 мм, опирающуюся непосредственно на колонны, в верхней части которых устроены утолщения, называемые капителями. Общий вид и схема опирания плиты на колонну 1 – плита; 2 – капитель; 3 – колонна.

Плитные перекрытия Основной несущий элемент – различные ж/б панели-настилы. В зависимости от конструктивных схем здания они бывают: - из панелей опирающихся концами на продольные и несущие стены или на прогоны, уложенные вдоль здания. 1 – панели перекрытия, опирающиеся на несущие стены; 2 – внутренняя продольная несущая стена; 3 – наружная несущая стена; 4 – панель перекрытия, опирающаяся на прогон; 5 – прогон.

- из панелей, опирающихся на несущие стены или прогоны по трем или четырем сторонам 3 – наружная несущая стена; 5 – прогон; 6 – колонны.

- из панелей опирающихся концами на поперечные стены или прогоны, уложенные поперек здания 2 – внутренняя продольная несущая стена; 3 – наружная несущая стена; 4 – панель перекрытия, опирающаяся на прогон; 5 – прогон; 6 – колонны.

- из панелей, опирающихся по четырем углам на колонны каркаса 6 – колонны; 7 – панель перекрытия размером на комнату, опирающаяся на колонны; 8 – наружная несущая стена.

Плиты перекрытия бывают сплошного сечения, ребристые и пустотные. а – сплошная однослойная; б – сплошная двухслойная; в – часторебристая с ребрами вверх; г – то же, из двух вибропрокатных скорлуп; д – шатровая с ребрами по контуру.

Многопустотные панели а – с круглыми пустотами; б – панели, изготавливаемые на установках с бетонирующими комбайнами; в – панели с овальными пустотами. 1 – верхний слой; 2 – средний слой; 3 – нижний слой.

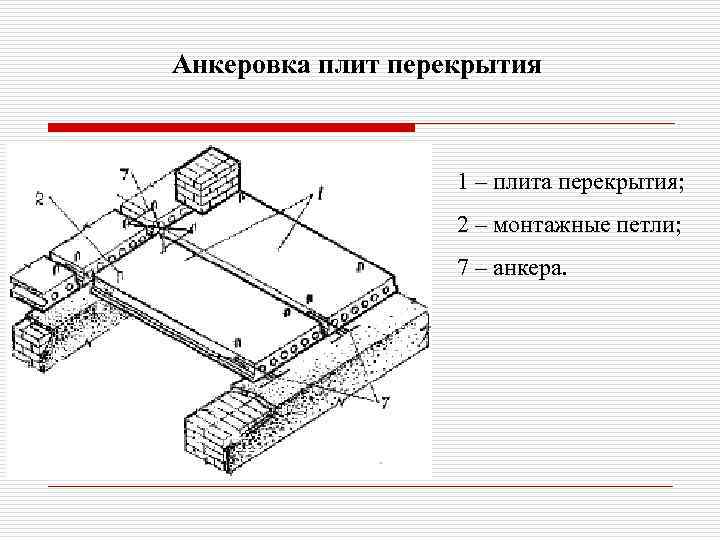

Анкеровка плит перекрытия 1 – плита перекрытия; 2 – монтажные петли; 7 – анкера.

Ребристые панели для пролетов 9, 12, 15 м. 1 – монтажные петли; 2 – продольные ребра; 3 – поперечные ребра Применяют при строительстве пром. и общественных зданий.

Надподвальные перекрытия и перекрытия над проездами и помещениями с низкими температурами Пароизоляция укладывается над утеплителем. 1 – панель перекрытия; 4 – пароизоляция; 5 – легкобетонный брусок; 6 – гипсоцементная плита толщиной 60 мм; 7 – линолеум; 8 – утеплитель; 9 – дощатый пол по настилу; 10 – лага.

Чердачные перекрытия Пароизоляция перед утеплителем 1 – панель перекрытия; 2 – защитный слой 30 … 40 мм; 3 – утеплитель; 4 – пароизоляция.

Конструкции балочного чердачного перекрытия 3 – ж/б балки; 4 – балки-вкладыши; 5 – звукоизоляционная или утепляющая засыпка; 6 – пароизоляция; 7 – анкера.

Сборно-монолитные перекрытия устраиваются по нижним сборным плитам «скорлупам» , выполняющих роль несъемной опалубки, и верхнего слоя монолитного бетона, толщиной 100 – 120 мм. Сборные скорлупы (толщиной 40 – 60 мм) опирают на несущие стены и подпирают на период монтажа телескопическими металлическими стойками. При строительстве домов по системе скоростного домостроения применяются сборно-монолитные перекрытия, состоящие из струнобетонных железобетонных балок таврового сечения, по которым укладываются плиты из пенополистирола, а сверху заливается монолитный пенобетон, армированный металлической сеткой.

Стоимость железобетона

Полы

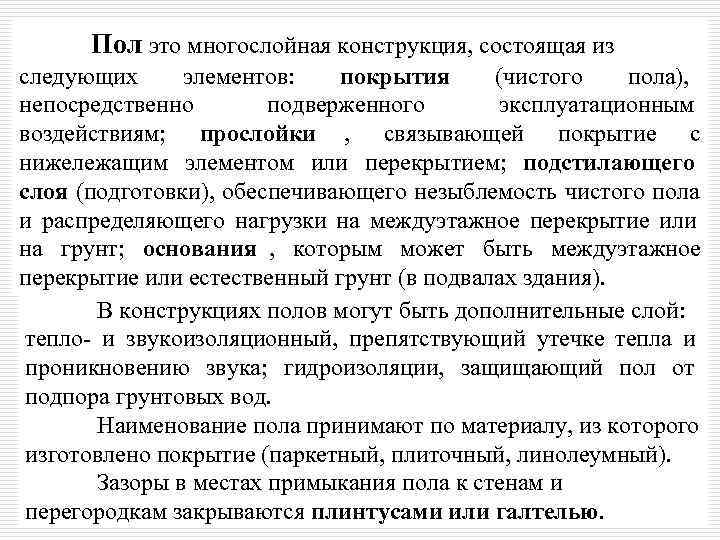

Пол это многослойная конструкция, состоящая из следующих элементов: покрытия (чистого пола), непосредственно подверженного эксплуатационным воздействиям; прослойки , связывающей покрытие с нижележащим элементом или перекрытием; подстилающего слоя (подготовки), обеспечивающего незыблемость чистого пола и распределяющего нагрузки на междуэтажное перекрытие или на грунт; основания , которым может быть междуэтажное перекрытие или естественный грунт (в подвалах здания). В конструкциях полов могут быть дополнительные слой: тепло- и звукоизоляционный, препятствующий утечке тепла и проникновению звука; гидроизоляции, защищающий пол от подпора грунтовых вод. Наименование пола принимают по материалу, из которого изготовлено покрытие (паркетный, плиточный, линолеумный). Зазоры в местах примыкания пола к стенам и перегородкам закрываются плинтусами или галтелью.

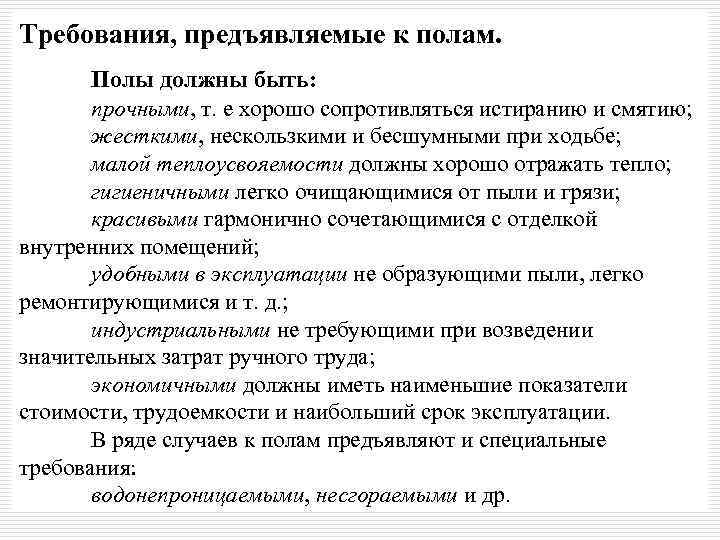

Требования, предъявляемые к полам. Полы должны быть: прочными, т. е хорошо сопротивляться истиранию и смятию; жесткими, нескользкими и бесшумными при ходьбе; малой теплоусвояемости должны хорошо отражать тепло; гигиеничными легко очищающимися от пыли и грязи; красивыми гармонично сочетающимися с отделкой внутренних помещений; удобными в эксплуатации не образующими пыли, легко ремонтирующимися и т. д. ; индустриальными не требующими при возведении значительных затрат ручного труда; экономичными должны иметь наименьшие показатели стоимости, трудоемкости и наибольший срок эксплуатации. В ряде случаев к полам предъявляют и специальные требования: водонепроницаемыми, несгораемыми и др.

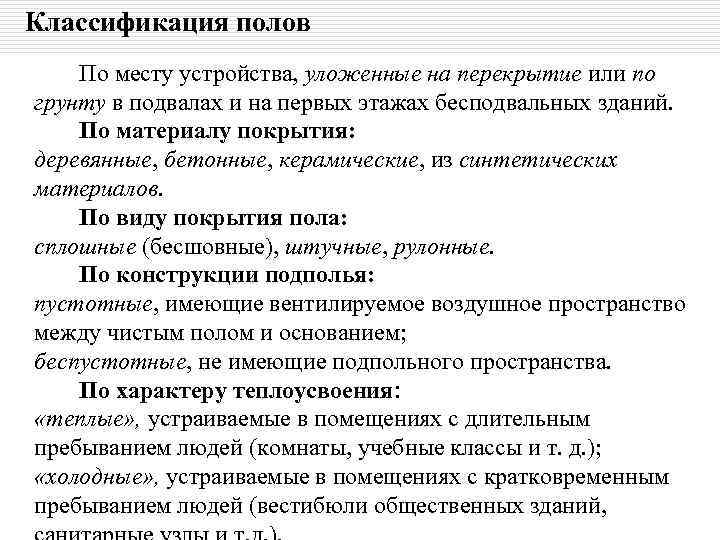

Классификация полов По месту устройства, уложенные на перекрытие или по грунту в подвалах и на первых этажах бесподвальных зданий. По материалу покрытия: деревянные, бетонные, керамические, из синтетических материалов. По виду покрытия пола: сплошные (бесшовные), штучные, рулонные. По конструкции подполья: пустотные, имеющие вентилируемое воздушное пространство между чистым полом и основанием; беспустотные, не имеющие подпольного пространства. По характеру теплоусвоения: «теплые» , устраиваемые в помещениях с длительным пребыванием людей (комнаты, учебные классы и т. д. ); «холодные» , устраиваемые в помещениях с кратковременным пребыванием людей (вестибюли общественных зданий,

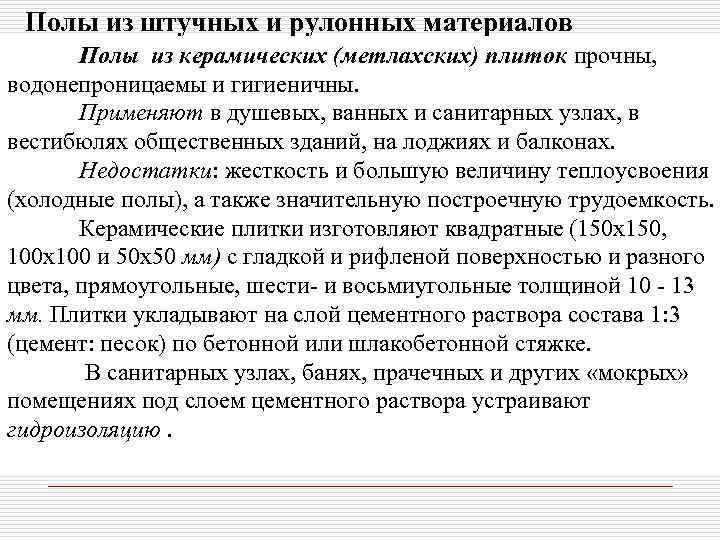

Полы из штучных и рулонных материалов Полы из керамических (метлахских) плиток прочны, водонепроницаемы и гигиеничны. Применяют в душевых, ванных и санитарных узлах, в вестибюлях общественных зданий, на лоджиях и балконах. Недостатки: жесткость и большую величину теплоусвоения (холодные полы), а также значительную построечную трудоемкость. Керамические плитки изготовляют квадратные (150 х150, 100 х100 и 50 х50 мм) с гладкой и рифленой поверхностью и разного цвета, прямоугольные, шести- и восьмиугольные толщиной 10 - 13 мм. Плитки укладывают на слой цементного раствора состава 1: 3 (цемент: песок) по бетонной или шлакобетонной стяжке. В санитарных узлах, банях, прачечных и других «мокрых» помещениях под слоем цементного раствора устраивают гидроизоляцию.

1 - покрытие из шлакоситалловой плитки, 2 - прослойка из клеящей мастики, 3 - прослойка (стяжка), 4 - бетонная подготовка, 5 - поливинилхлоридные плитки, 6 - слой цементного раствора, 7 - междуэтажное перекрытие. 1 - выравнивающая стяжка; 2 - растворная прослойка; 3 - плитка.

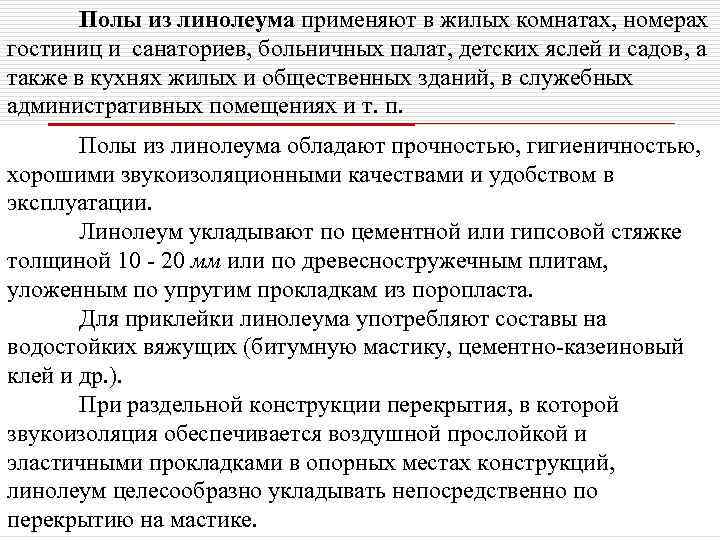

Полы из линолеума применяют в жилых комнатах, номерах гостиниц и санаториев, больничных палат, детских яслей и садов, а также в кухнях жилых и общественных зданий, в служебных административных помещениях и т. п. Полы из линолеума обладают прочностью, гигиеничностью, хорошими звукоизоляционными качествами и удобством в эксплуатации. Линолеум укладывают по цементной или гипсовой стяжке толщиной 10 - 20 мм или по древесностружечным плитам, уложенным по упругим прокладкам из поропласта. Для приклейки линолеума употребляют составы на водостойких вяжущих (битумную мастику, цементно-казеиновый клей и др. ). При раздельной конструкции перекрытия, в которой звукоизоляция обеспечивается воздушной прослойкой и эластичными прокладками в опорных местах конструкций, линолеум целесообразно укладывать непосредственно по перекрытию на мастике.

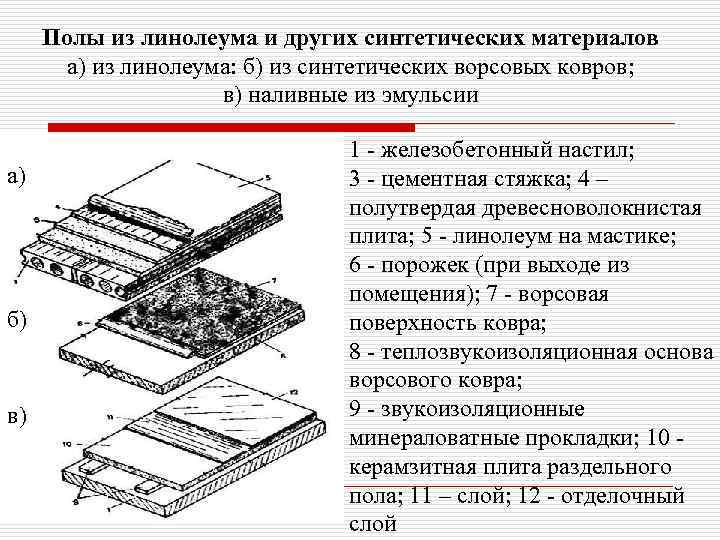

Полы из линолеума и других синтетических материалов а) из линолеума: б) из синтетических ворсовых ковров; в) наливные из эмульсии 1 - железобетонный настил; а) 3 - цементная стяжка; 4 – полутвердая древесноволокнистая плита; 5 - линолеум на мастике; 6 - порожек (при выходе из помещения); 7 - ворсовая б) поверхность ковра; 8 - теплозвукоизоляционная основа ворсового ковра; в) 9 - звукоизоляционные минераловатные прокладки; 10 - керамзитная плита раздельного пола; 11 – слой; 12 - отделочный слой

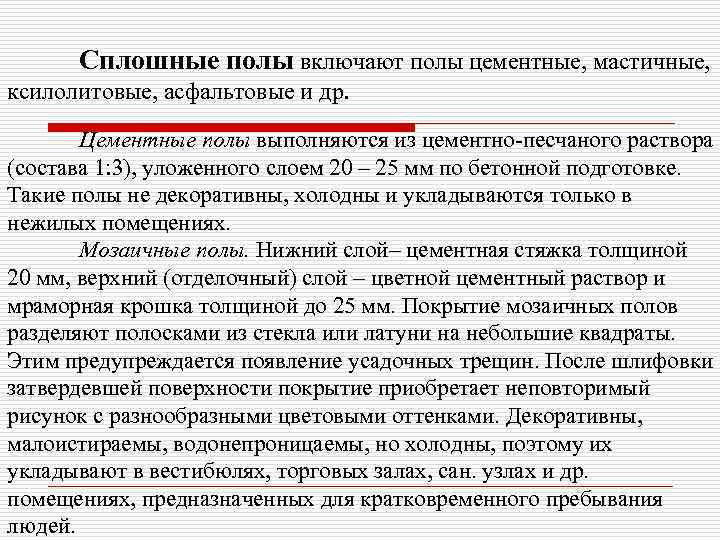

Сплошные полы включают полы цементные, мастичные, ксилолитовые, асфальтовые и др. Цементные полы выполняются из цементно-песчаного раствора (состава 1: 3), уложенного слоем 20 – 25 мм по бетонной подготовке. Такие полы не декоративны, холодны и укладываются только в нежилых помещениях. Мозаичные полы. Нижний слой– цементная стяжка толщиной 20 мм, верхний (отделочный) слой – цветной цементный раствор и мраморная крошка толщиной до 25 мм. Покрытие мозаичных полов разделяют полосками из стекла или латуни на небольшие квадраты. Этим предупреждается появление усадочных трещин. После шлифовки затвердевшей поверхности покрытие приобретает неповторимый рисунок с разнообразными цветовыми оттенками. Декоративны, малоистираемы, водонепроницаемы, но холодны, поэтому их укладывают в вестибюлях, торговых залах, сан. узлах и др. помещениях, предназначенных для кратковременного пребывания людей.

Мастичные пластмассовые полы поливинилацетатные и полимерцементные изготовляют на основе синтетических смол. Хорошо прилегают к подстилающему слою, не дают трещин и короблений, гигиеничны. К недостаткам их относится длительное твердение каждого нанесенного слоя и то, что полы чувствительны к воде, из-за чего их не применяют в мокрых помещениях. Ксилолитовые полы, применяемые в кухнях и коридорах жилых зданий), выполняют из смеси водного раствора хлористого магния и магнезита с органическими и неорганическими добавками из мелких древесных опилок хвойных пород, асбеста, древесной муки и т. п. Монолитные ксилолитовые полы выполняют в два слоя: нижний слой более пористый с меньшим объемным весом, толщиной 10 - 15 мм, верхний из более плотной массы, толщиной 8 - 12 мм. Ксилолитовый пол укладывают по стяжке из цементно- песчаного раствора. Монолитные ксилолитовые полы экономичны, но недолговечны. После усушки ксилолитовые полы покрывают олифой и натирают воском или специальным составом из воска, парафина и скипидара.

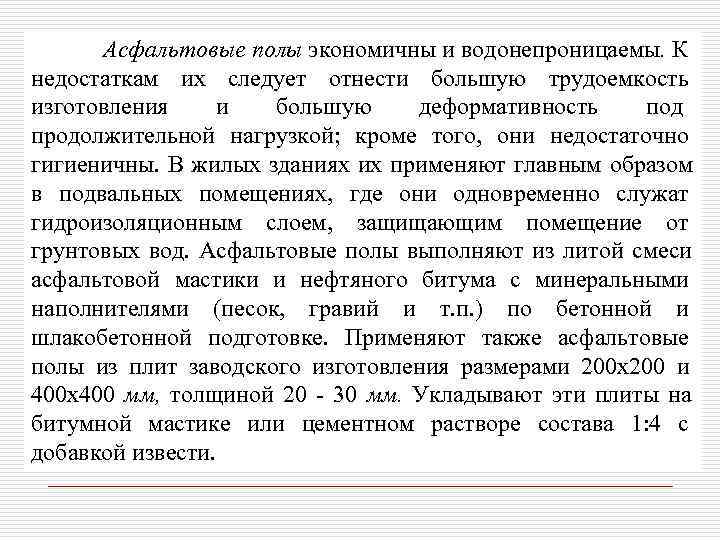

Асфальтовые полы экономичны и водонепроницаемы. К недостаткам их следует отнести большую трудоемкость изготовления и большую деформативность под продолжительной нагрузкой; кроме того, они недостаточно гигиеничны. В жилых зданиях их применяют главным образом в подвальных помещениях, где они одновременно служат гидроизоляционным слоем, защищающим помещение от грунтовых вод. Асфальтовые полы выполняют из литой смеси асфальтовой мастики и нефтяного битума с минеральными наполнителями (песок, гравий и т. п. ) по бетонной и шлакобетонной подготовке. Применяют также асфальтовые полы из плит заводского изготовления размерами 200 х200 и 400 х400 мм, толщиной 20 - 30 мм. Укладывают эти плиты на битумной мастике или цементном растворе состава 1: 4 с добавкой извести.

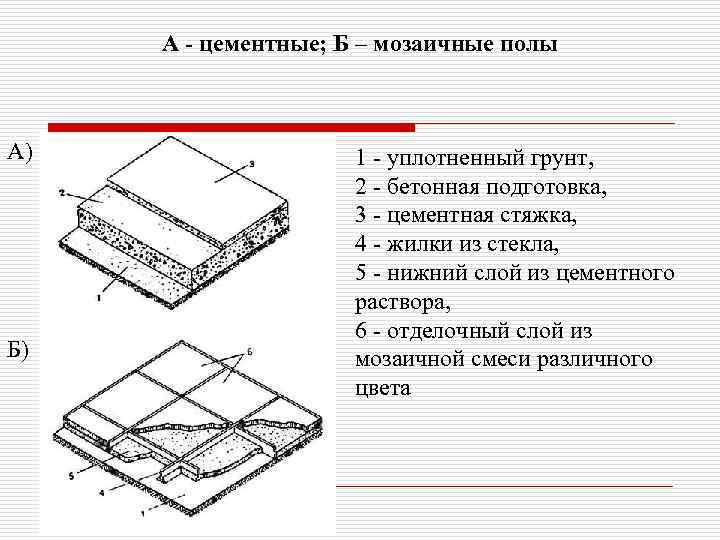

А - цементные; Б – мозаичные полы А) 1 - уплотненный грунт, 2 - бетонная подготовка, 3 - цементная стяжка, 4 - жилки из стекла, 5 - нижний слой из цементного раствора, 6 - отделочный слой из Б) мозаичной смеси различного цвета

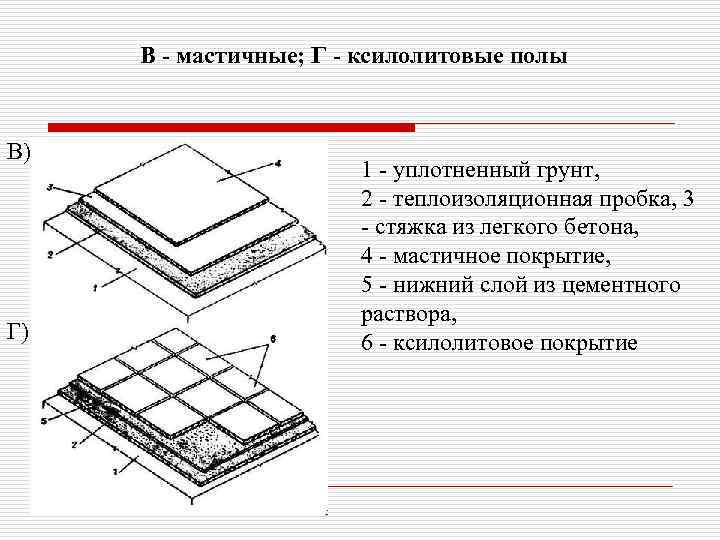

В - мастичные; Г - ксилолитовые полы В) 1 - уплотненный грунт, 2 - теплоизоляционная пробка, 3 - стяжка из легкого бетона, 4 - мастичное покрытие, 5 - нижний слой из цементного раствора, Г) 6 - ксилолитовое покрытие

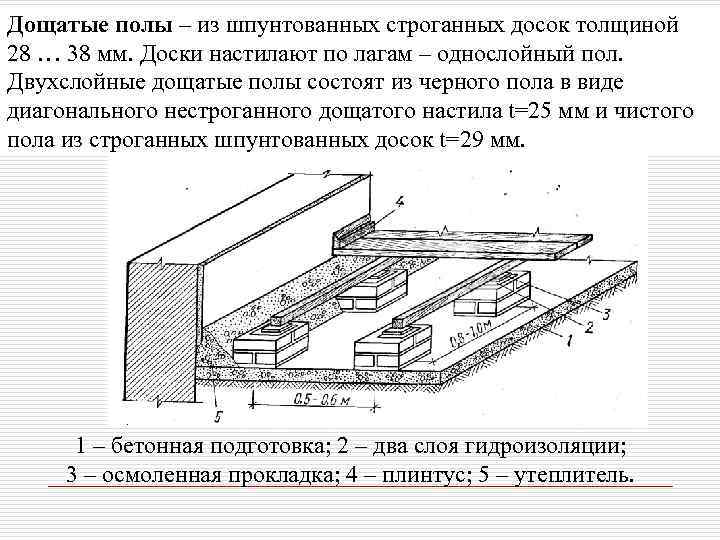

Дощатые полы – из шпунтованных строганных досок толщиной 28 … 38 мм. Доски настилают по лагам – однослойный пол. Двухслойные дощатые полы состоят из черного пола в виде диагонального нестроганного дощатого настила t=25 мм и чистого пола из строганных шпунтованных досок t=29 мм. 1 – бетонная подготовка; 2 – два слоя гидроизоляции; 3 – осмоленная прокладка; 4 – плинтус; 5 – утеплитель.

Примыкание полов к стенам. В примыканиях к стенам и перегородкам для уменьшения передачи ударного шума через конструкцию пола в соседние помещения полы обычно не доводят до стен, оставляя зазор, заполняемый упругими прокладками, а щель между полом и стеной закрывают плинтусом из дерева или пластмассы. а, б – полы из линолеума, в – полы из тапифлекса, г – дощатый пол. 1 -панель с круглыми пустотами, 2 -упругие прокладки, 3 -линолеум, 4 -панели из гипсобетона, 5 – шатровая панель, 6 -тапифлекс, 7 -сплошная панель, 8 -лаги, 9 -дощатый пол.
