Лекция 9 ОСОБЕННОСТИ УСИЛЕНИЯ СТРОПИЛЬНЫХ ФЕРМ И СБОРНЫХ ПЛИТ ПОКРЫТИЙ И ПЕРЕКРЫТИЙ.
УСИЛЕНИЕ ЖЕЛЕЗОБЕТОННЫХ СТРОПИЛЬНЫХ ФЕРМ Рис. 9. 1. Усиление железобетонных ферм шарнирно-стержневыми цепями с расположением ветвей в пределах высоты ферм.

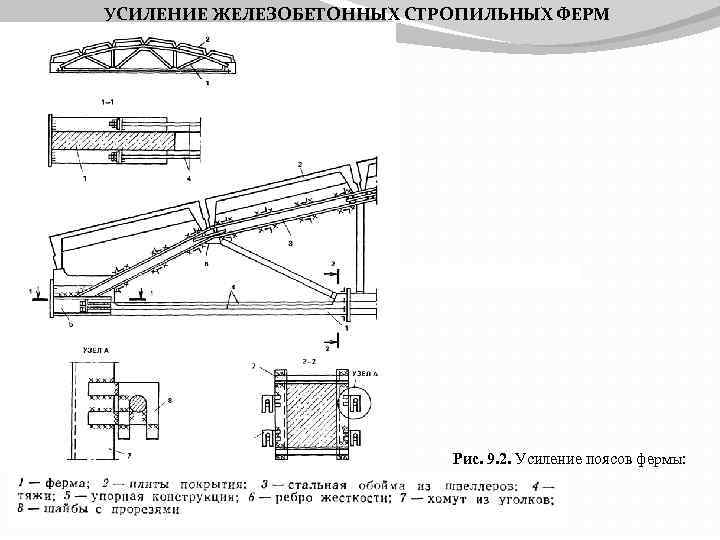

УСИЛЕНИЕ ЖЕЛЕЗОБЕТОННЫХ СТРОПИЛЬНЫХ ФЕРМ Рис. 9. 2. Усиление поясов фермы:

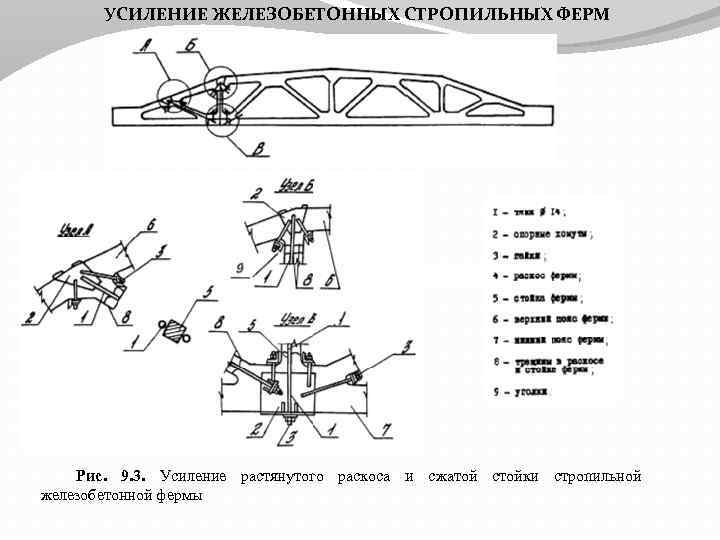

УСИЛЕНИЕ ЖЕЛЕЗОБЕТОННЫХ СТРОПИЛЬНЫХ ФЕРМ Рис. 9. 3. Усиление растянутого раскоса и сжатой стойки стропильной железобетонной фермы
УСИЛЕНИЕ ЖЕЛЕЗОБЕТОННЫХ СТРОПИЛЬНЫХ ФЕРМ а) усиление сжатого раскоса фермы металлической обоймой с передачей усилий на узлы фермы б) усиление сжатой стойки фермы предварительно напряженными односторонними и двухсторонними распорками в) усиление сжатого верхнего пояса фермы предварительно напряженной односторонней распоркой Рис. 9. 4. Усиление сжатых элементов стропильных железобетонных ферм.
УСИЛЕНИЕ ЖЕЛЕЗОБЕТОННЫХ СТРОПИЛЬНЫХ ФЕРМ 9. 5. а) усиление опорного узла стропильной фермы металлической обоймой 9. 5. б) усиление опорного узла стропильной фермы железобетонной обоймой
УСИЛЕНИЕ ЖЕЛЕЗОБЕТОННЫХ СТРОПИЛЬНЫХ ФЕРМ 9. 5. в) усиление промежуточного узла стропильной фермы металлической обоймой Рис. 9. 5. Усиление опорных и промежуточных узлов железобетонных ферм.

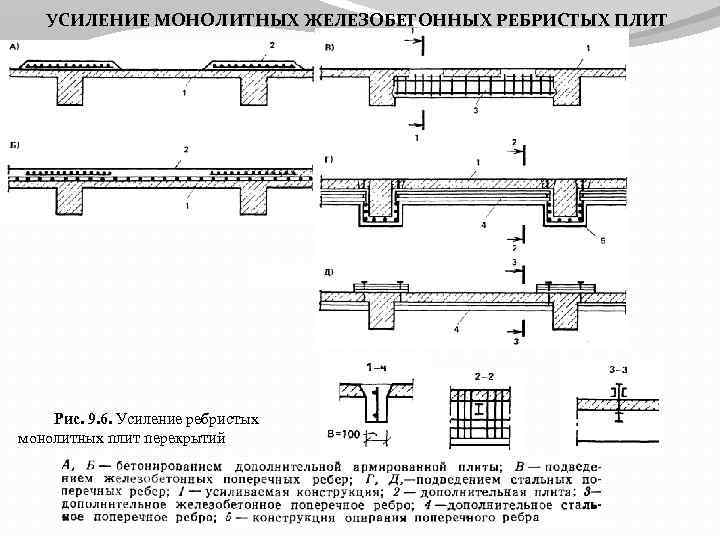

УСИЛЕНИЕ МОНОЛИТНЫХ ЖЕЛЕЗОБЕТОННЫХ РЕБРИСТЫХ ПЛИТ Рис. 9. 6. Усиление ребристых монолитных плит перекрытий

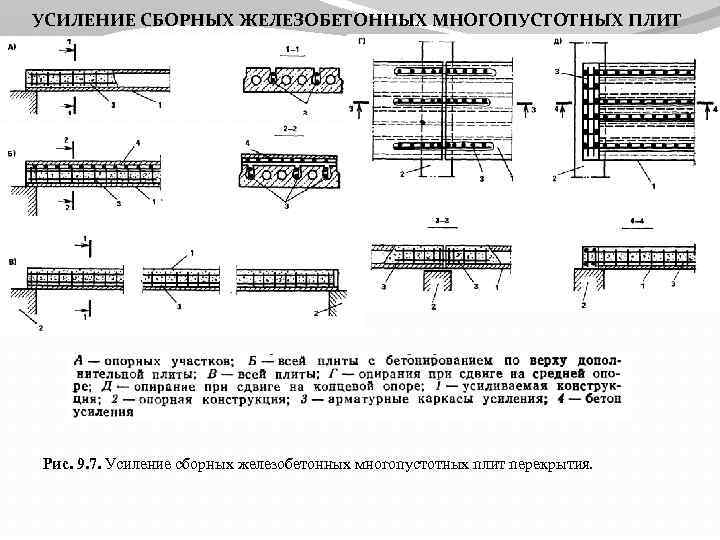

УСИЛЕНИЕ СБОРНЫХ ЖЕЛЕЗОБЕТОННЫХ МНОГОПУСТОТНЫХ ПЛИТ Рис. 9. 7. Усиление сборных железобетонных многопустотных плит перекрытия.
УСИЛЕНИЕ СБОРНЫХ ЖЕЛЕЗОБЕТОННЫХ РЕБРИСТЫХ ПЛИТ Рис. 9. 8. Усиление сборных железобетонных ребристых плит выносными опорами

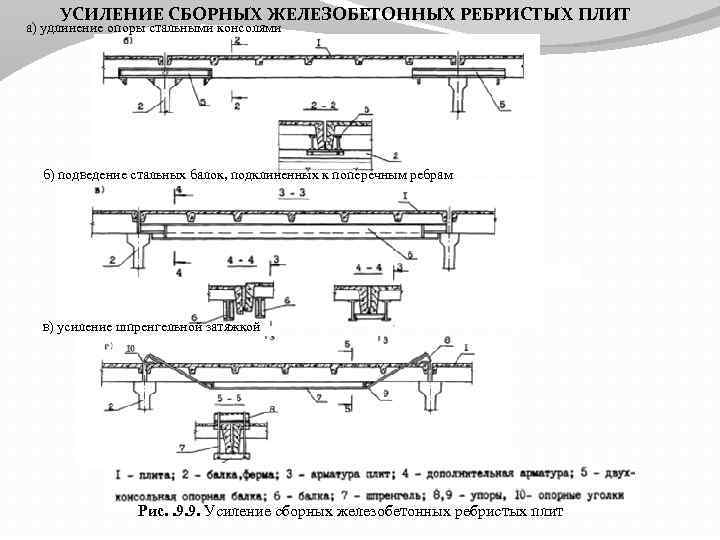

УСИЛЕНИЕ СБОРНЫХ ЖЕЛЕЗОБЕТОННЫХ РЕБРИСТЫХ ПЛИТ а) удлинение опоры стальными консолями б) подведение стальных балок, подклиненных к поперечным ребрам в) усиление шпренгельной затяжкой Рис. . 9. 9. Усиление сборных железобетонных ребристых плит
УСИЛЕНИЕ СБОРНЫХ ЖЕЛЕЗОБЕТОННЫХ РЕБРИСТЫХ ПЛИТ Рис. 9. 10. Усиление сборных железобетонных ребристых плит при недостаточной площади опирания.
УСИЛЕНИЕ СБОРНЫХ ЖЕЛЕЗОБЕТОННЫХ РЕБРИСТЫХ ПЛИТ а) бетонирование швов между продольными плитами б) усиление односторонним наращиванием продольных ребер в) усиление установкой дополнительных хомутов на приопорных участках Рис. 9. 11. Усиление продольных ребер сборных железобетонных ребристых плит.
УСИЛЕНИЕ ЖЕЛЕЗОБЕТОННЫХ ПЛИТ ОПЕРТЫХ ПО КОНТУРУ Рис. 9. 12. Усиление плиты опертой по контуру установкой перекрестных шпренгелей
УСИЛЕНИЕ ЖЕЛЕЗОБЕТОННЫХ КАПИТЕЛЕЙ БЕЗБАЛОЧНОГО ПЕРЕКРЫТИЯ Рис. 9. 13. Усиление капители безбалочного перекрытия объемным устройством с передачей усилий на колонну
