Лекция 9 Использование Системы MSProject 2010 для

Лекция 9. Использование Системы MSProject – 2010 для планирования расписания проекта. 1

1. Интерфейс Системы. 2. Создание файла проекта и ввод расписания. 2

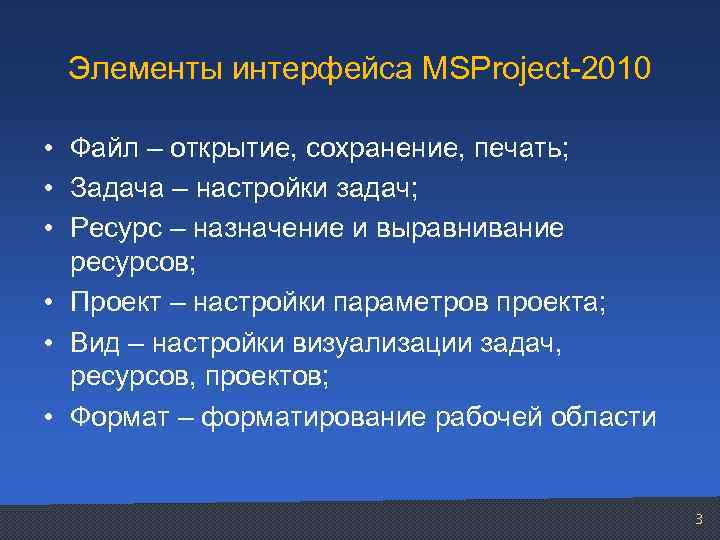

Элементы интерфейса MSProject-2010 • Файл – открытие, сохранение, печать; • Задача – настройки задач; • Ресурс – назначение и выравнивание ресурсов; • Проект – настройки параметров проекта; • Вид – настройки визуализации задач, ресурсов, проектов; • Формат – форматирование рабочей области 3

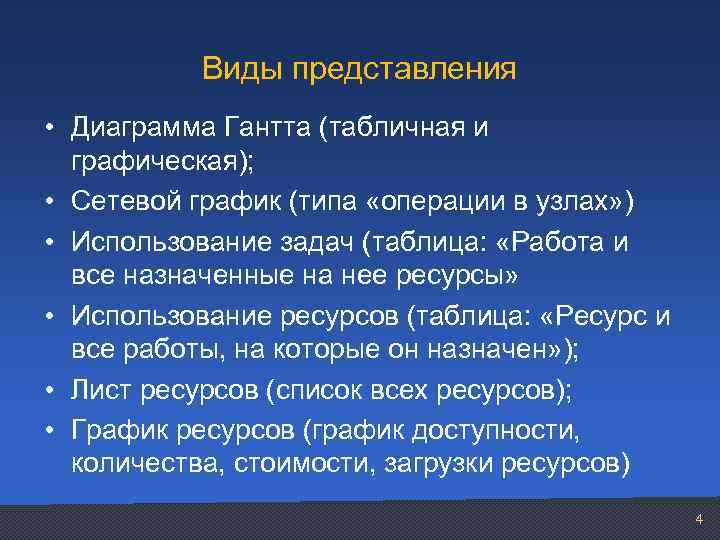

Виды представления • Диаграмма Гантта (табличная и графическая); • Сетевой график (типа «операции в узлах» ) • Использование задач (таблица: «Работа и все назначенные на нее ресурсы» • Использование ресурсов (таблица: «Ресурс и все работы, на которые он назначен» ); • Лист ресурсов (список всех ресурсов); • График ресурсов (график доступности, количества, стоимости, загрузки ресурсов) 4

Создание нового файла проекта • Шаг 1. Создание файла. «Файл-Сохранить как» ; • Шаг 2. Внесение параметров проекта «Проект -Сведения» (дата начала и окончания проекта; способ планирования – от начала или от окончания проекта); • Шаг 3. Внесение дополнительной информации (текущая дата, дата отчета, календарь проекта). 5

Ввод структурной декомпозиции работ • Шаг 1. Ввод наименований работ «Сведения о задаче-Общие» : название, длительность; • Шаг 2. Создание иерархии «На уровень ниже/выше» ; • Шаг 3. Построение сетевой модели проекта. «Сведения о задаче-Предшественники» : – задание типа связи; – задание запаздывания/опережения (+-); • Шаг 4. Определение дополнительных свойств задач 6

Дополнительные свойства задач • Работы-вехи: «Сведения о задаче. Дополнительно-Пометить как веху» ; • Ограничения: «Сведения о задаче. Дополнительно-Тип ограничения; • Тип задачи: «Сведения о задаче. Дополнительно-Тип задачи» – задание типа связи; – задание запаздывания/опережения (+-); 7

Типы ограничений работ Тип ограничения Планирование задачи во времени Как можно раньше После предшествующей работы Как можно позже После предшествующей работы Окончание не ранее Определенной даты Начало не ранее Определенной даты Окончание не позднее Определенной даты Начало не позднее Определенной даты Фиксированное окончание К определенной дате Фиксированное начало С определенной даты 8

Типы задач • Фиксированные трудозатраты (Трудозатраты=Длительность*Единицы); • Фиксированная длительность (Длительность=Трудозатраты/Единицы); • Фиксированный объем ресурсов (Единицы=Длительность/Трудозатраты). Опция – фиксированный объем работ. • Повторяющиеся задачи: «Вставка. Повторяющаяся задача» 9
