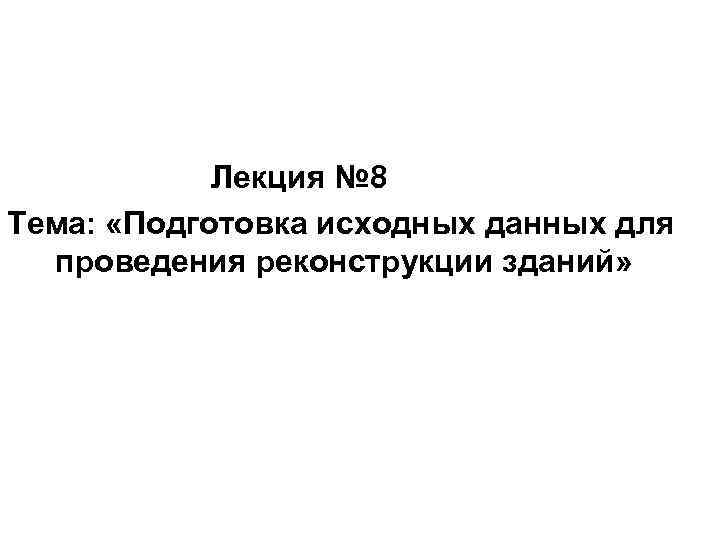

Лекция № 8 Тема: «Подготовка исходных данных для проведения реконструкции зданий»

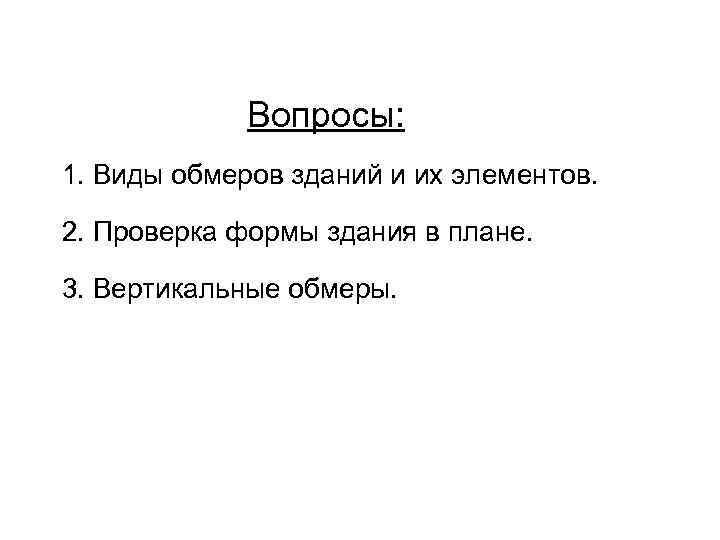

Вопросы: 1. Виды обмеров зданий и их элементов. 2. Проверка формы здания в плане. 3. Вертикальные обмеры.

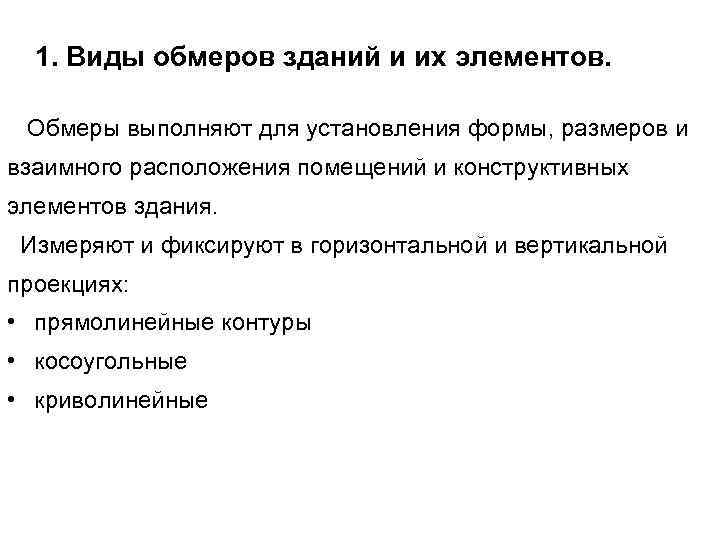

1. Виды обмеров зданий и их элементов. Обмеры выполняют для установления формы, размеров и взаимного расположения помещений и конструктивных элементов здания. Измеряют и фиксируют в горизонтальной и вертикальной проекциях: • прямолинейные контуры • косоугольные • криволинейные

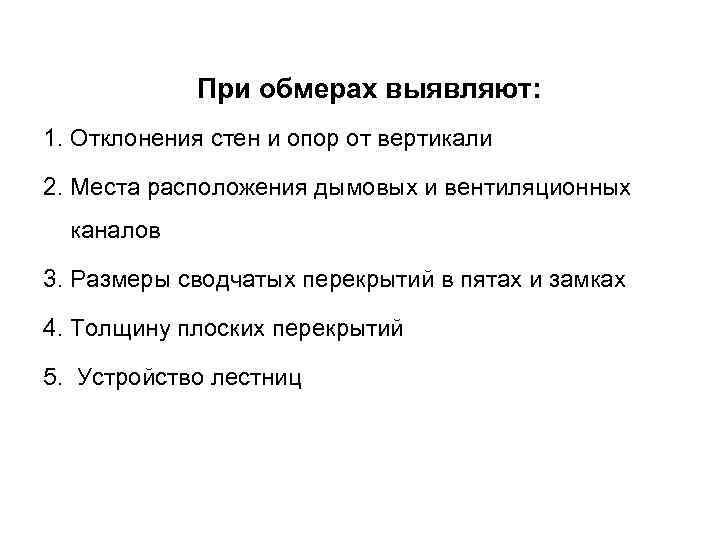

При обмерах выявляют: 1. Отклонения стен и опор от вертикали 2. Места расположения дымовых и вентиляционных каналов 3. Размеры сводчатых перекрытий в пятах и замках 4. Толщину плоских перекрытий 5. Устройство лестниц

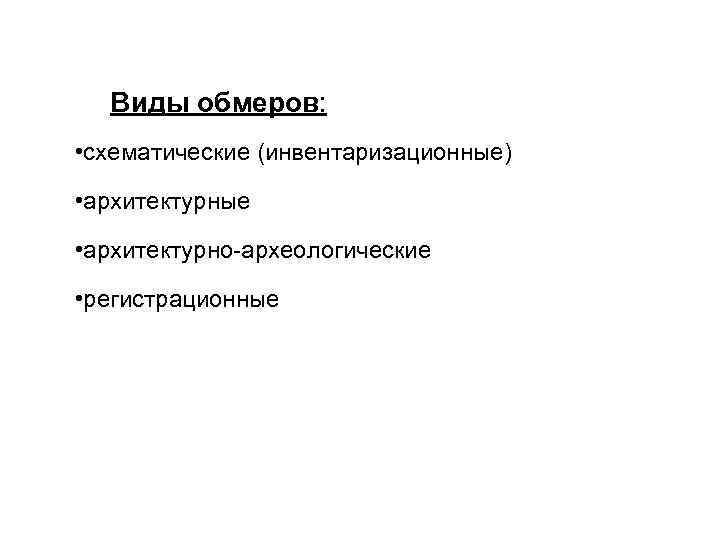

Виды обмеров: • схематические (инвентаризационные) • архитектурные • архитектурно-археологические • регистрационные

Схематические (инвентаризационные) обмеры Воспроизводят только планы и разрезы без детальных размеров здания, но с указанием площадей помещений. Используют для оценки технического состояния зданий. Выполняют путем глазомерной съемки и зарисовки с уточнением их несколькими основными измерениями. При отсутствии или недостаточной полноте других исходных материалов (например, инвентаризационных чертежей) результаты схематических обмеров служат основой для дальнейшей работы.

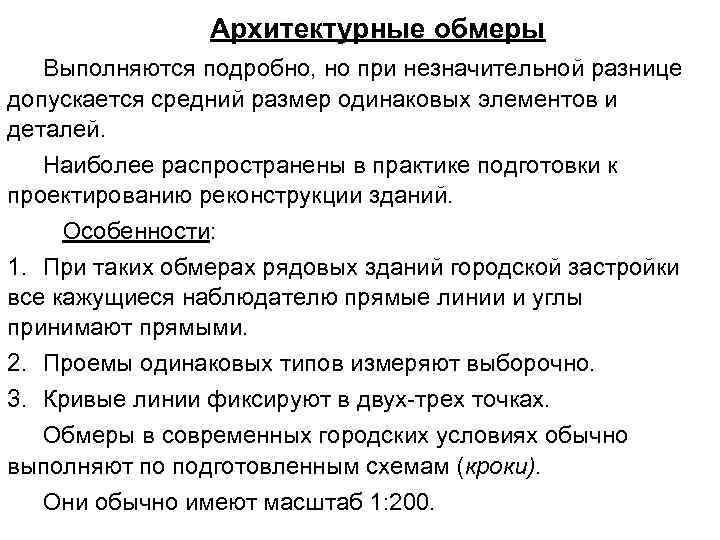

Архитектурные обмеры Выполняются подробно, но при незначительной разнице допускается средний размер одинаковых элементов и деталей. Наиболее распространены в практике подготовки к проектированию реконструкции зданий. Особенности: 1. При таких обмерах рядовых зданий городской застройки все кажущиеся наблюдателю прямые линии и углы принимают прямыми. 2. Проемы одинаковых типов измеряют выборочно. 3. Кривые линии фиксируют в двух-трех точках. Обмеры в современных городских условиях обычно выполняют по подготовленным схемам (кроки). Они обычно имеют масштаб 1: 200.

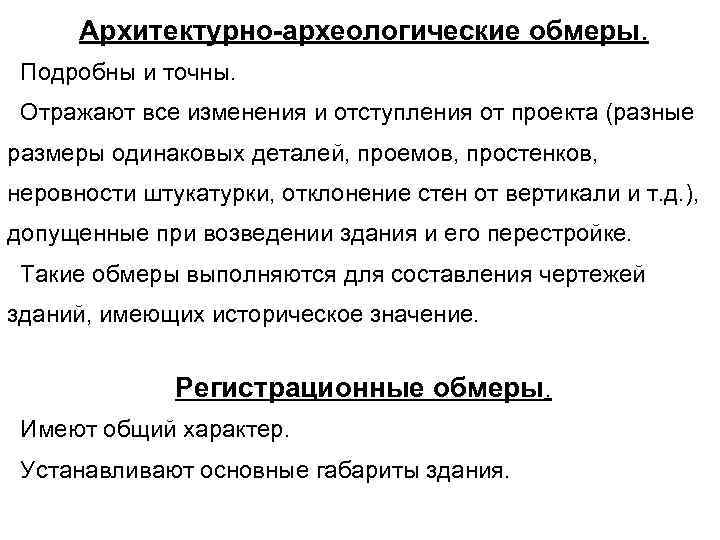

Архитектурно-археологические обмеры. Подробны и точны. Отражают все изменения и отступления от проекта (разные размеры одинаковых деталей, проемов, простенков, неровности штукатурки, отклонение стен от вертикали и т. д. ), допущенные при возведении здания и его перестройке. Такие обмеры выполняются для составления чертежей зданий, имеющих историческое значение. Регистрационные обмеры. Имеют общий характер. Устанавливают основные габариты здания.

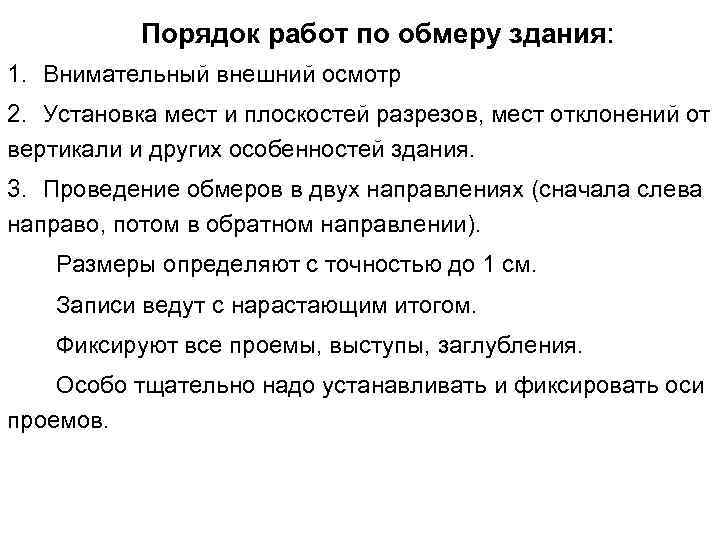

Порядок работ по обмеру здания: 1. Внимательный внешний осмотр 2. Установка мест и плоскостей разрезов, мест отклонений от вертикали и других особенностей здания. 3. Проведение обмеров в двух направлениях (сначала слева направо, потом в обратном направлении). Размеры определяют с точностью до 1 см. Записи ведут с нарастающим итогом. Фиксируют все проемы, выступы, заглубления. Особо тщательно надо устанавливать и фиксировать оси проемов.

4. Внутренние обмеры выполняют в каждом отдельном помещении, тщательно фиксируя оси проемов. С помощью осей проемов можно установить толщину внутренних стен и перегородок. 5. При детальных обмерах проводят замеры и наносят на развертки стен вентиляционные каналы. Для этого фиксируют места установки вентиляционных решеток, т. е. входных отверстий каналов. Для проверки расположения каналов опускают веревку с грузом.

Рис. 1. Горизонтальные измерения. Обмерный план. Стрелки показывают направление измерений. 1— 4— помещения, в помещении 3 показан обмер системой засечек, а, b, с — проверка угла сопряжения стен египетским треугольником.

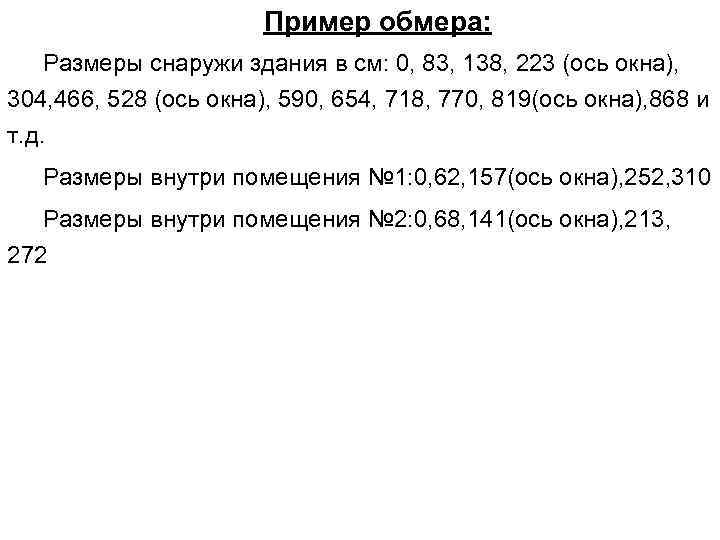

Пример обмера: Размеры снаружи здания в см: 0, 83, 138, 223 (ось окна), 304, 466, 528 (ось окна), 590, 654, 718, 770, 819(ось окна), 868 и т. д. Размеры внутри помещения № 1: 0, 62, 157(ось окна), 252, 310 Размеры внутри помещения № 2: 0, 68, 141(ось окна), 213, 272

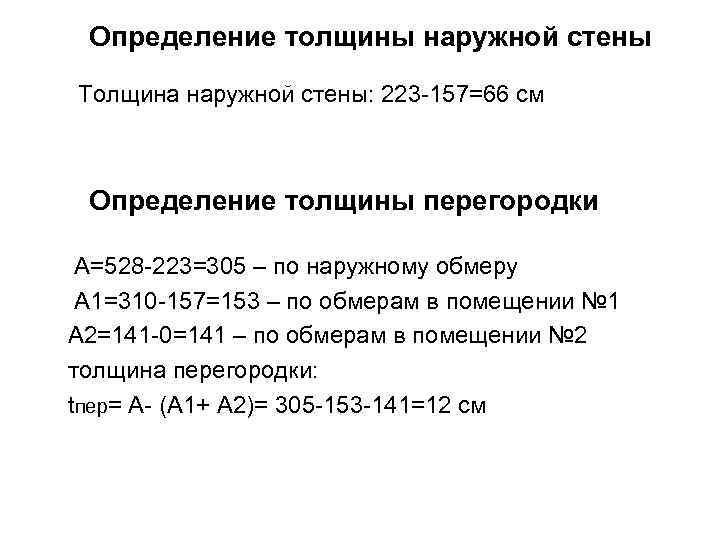

Определение толщины наружной стены Толщина наружной стены: 223 -157=66 см Определение толщины перегородки А=528 -223=305 – по наружному обмеру А 1=310 -157=153 – по обмерам в помещении № 1 А 2=141 -0=141 – по обмерам в помещении № 2 толщина перегородки: tпер= А- (А 1+ А 2)= 305 -153 -141=12 см

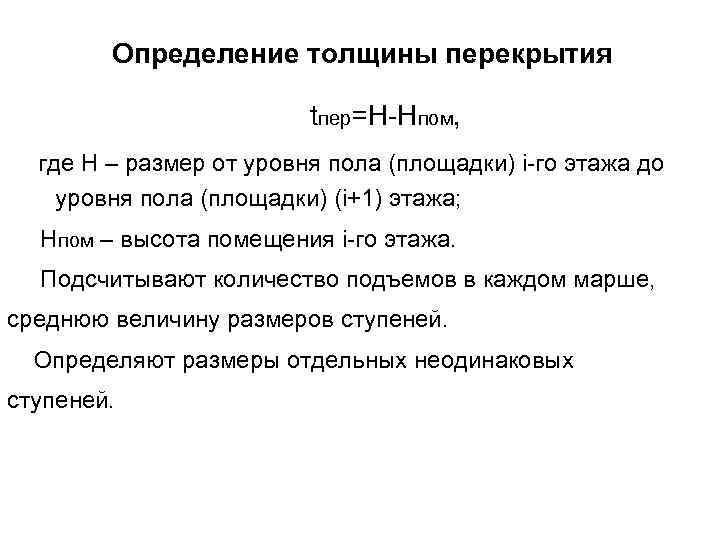

Определение толщины перекрытия t пер=Н-Нпом, где Н – размер от уровня пола (площадки) i-го этажа до уровня пола (площадки) (i+1) этажа; Нпом – высота помещения i-го этажа. Подсчитывают количество подъемов в каждом марше, среднюю величину размеров ступеней. Определяют размеры отдельных неодинаковых ступеней.

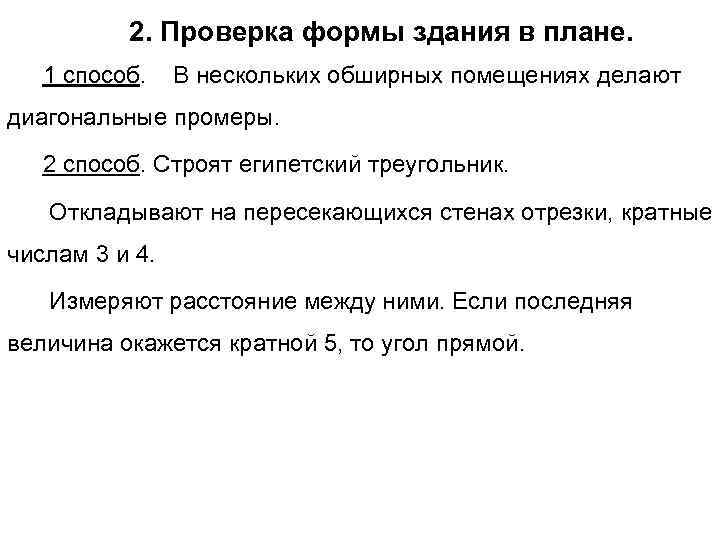

2. Проверка формы здания в плане. 1 способ. В нескольких обширных помещениях делают диагональные промеры. 2 способ. Строят египетский треугольник. Откладывают на пересекающихся стенах отрезки, кратные числам 3 и 4. Измеряют расстояние между ними. Если последняя величина окажется кратной 5, то угол прямой.

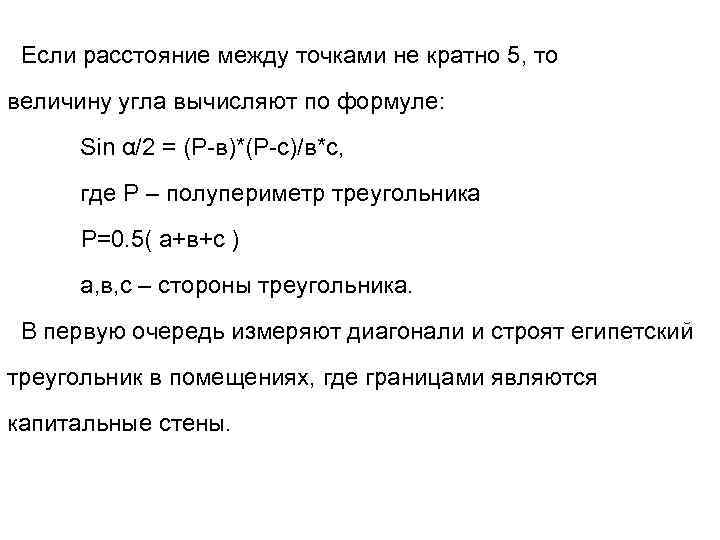

Если расстояние между точками не кратно 5, то величину угла вычисляют по формуле: Sin α/2 = (P-в)*(P-с)/в*с, где P – полупериметр треугольника P=0. 5( а+в+с ) а, в, с – стороны треугольника. В первую очередь измеряют диагонали и строят египетский треугольник в помещениях, где границами являются капитальные стены.

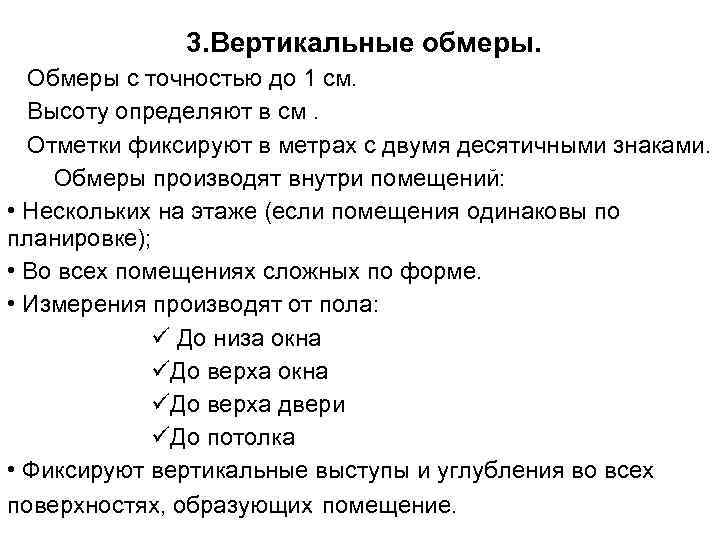

3. Вертикальные обмеры. Обмеры с точностью до 1 см. Высоту определяют в см. Отметки фиксируют в метрах с двумя десятичными знаками. Обмеры производят внутри помещений: • Нескольких на этаже (если помещения одинаковы по планировке); • Во всех помещениях сложных по форме. • Измерения производят от пола: ü До низа окна üДо верха двери üДо потолка • Фиксируют вертикальные выступы и углубления во всех поверхностях, образующих помещение.

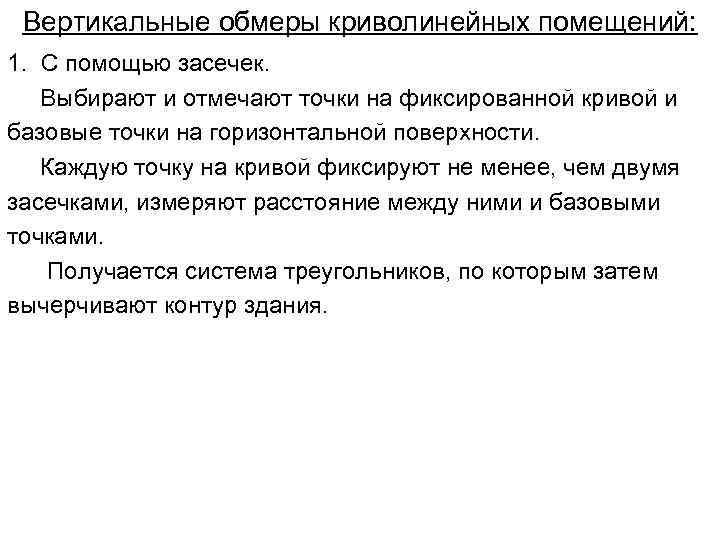

Вертикальные обмеры криволинейных помещений: 1. С помощью засечек. Выбирают и отмечают точки на фиксированной кривой и базовые точки на горизонтальной поверхности. Каждую точку на кривой фиксируют не менее, чем двумя засечками, измеряют расстояние между ними и базовыми точками. Получается система треугольников, по которым затем вычерчивают контур здания.

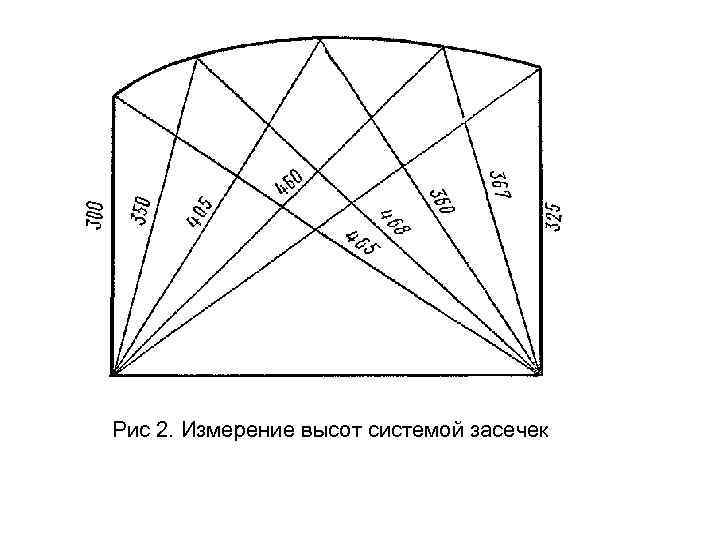

Рис 2. Измерение высот системой засечек

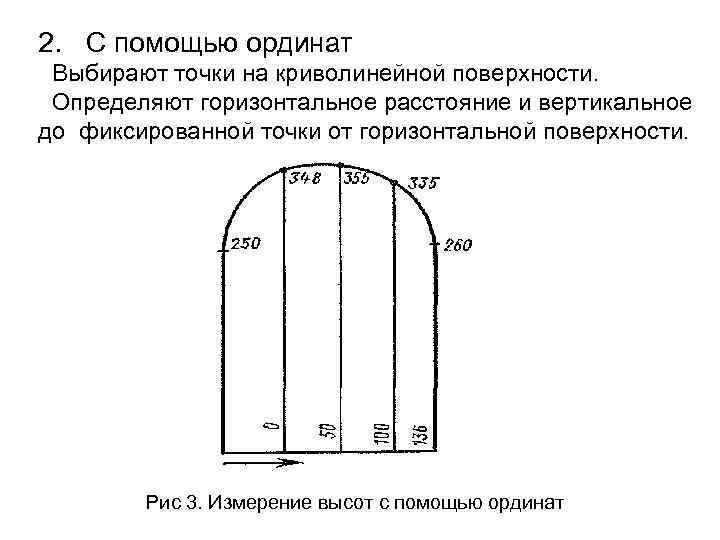

2. С помощью ординат Выбирают точки на криволинейной поверхности. Определяют горизонтальное расстояние и вертикальное до фиксированной точки от горизонтальной поверхности. Рис 3. Измерение высот с помощью ординат

Обмеры лестничных клеток: • Измеряют и фиксируют горизонтальные размеры площадок и других элементов (дверей, окон, уступов, выступов, ниши). • Фиксируют с нарастающим итогом на возможно большую высоту размеры у краев этажных и промежуточных площадок (рис. 4).

Рис. 4 Обмерный разрез (около лестничных площадок показана высота этажей, внутри помещений- их вертикальные размеры)

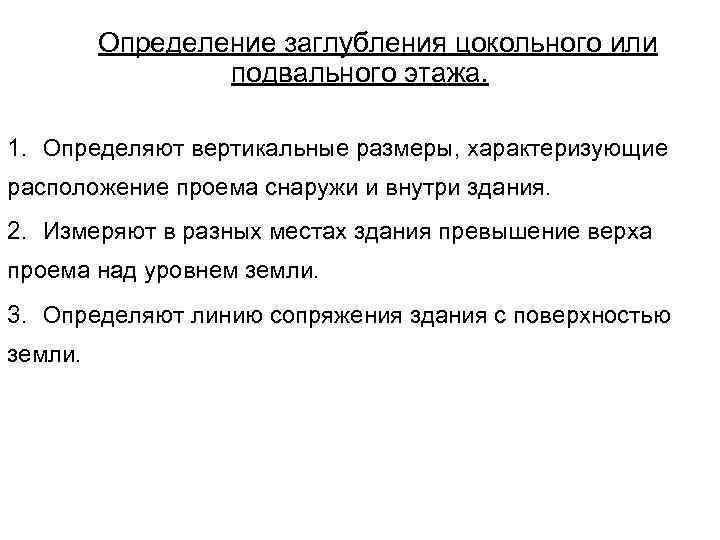

Определение заглубления цокольного или подвального этажа. 1. Определяют вертикальные размеры, характеризующие расположение проема снаружи и внутри здания. 2. Измеряют в разных местах здания превышение верха проема над уровнем земли. 3. Определяют линию сопряжения здания с поверхностью земли.

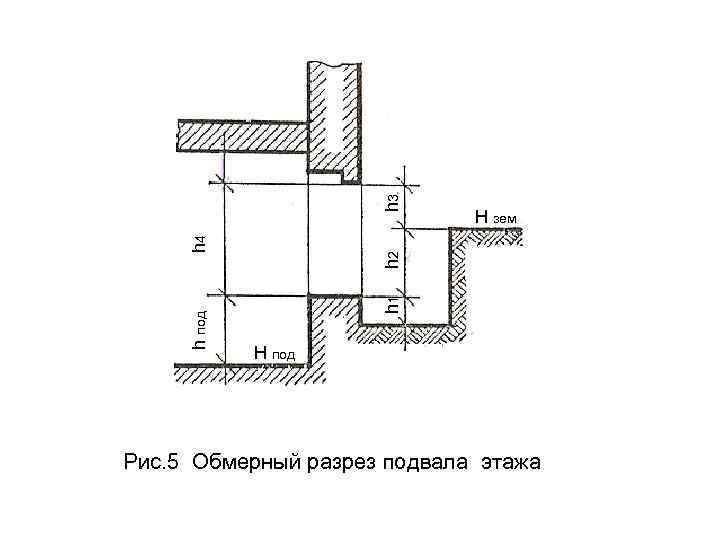

h 3 h 1 h 2 h 4 h под H зем H под Рис. 5 Обмерный разрез подвала этажа

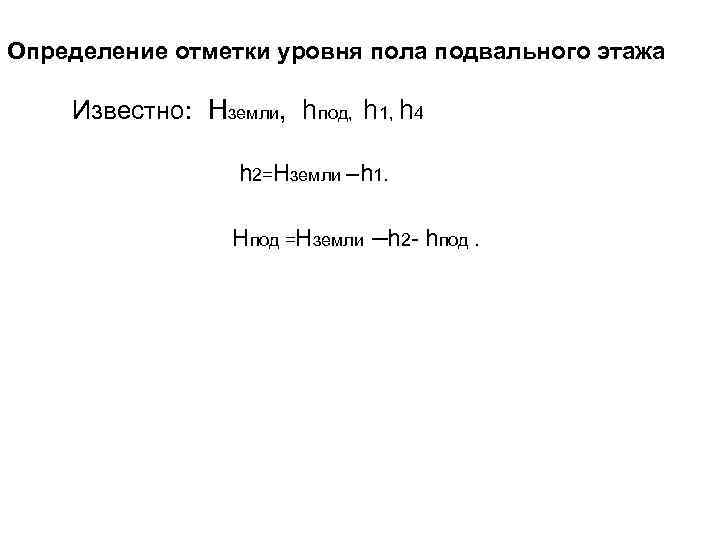

Определение отметки уровня пола подвального этажа Известно: Hземли, hпод, h 1, h 4 h 2=Hземли –h 1. Hпод =Hземли –h 2 - hпод.

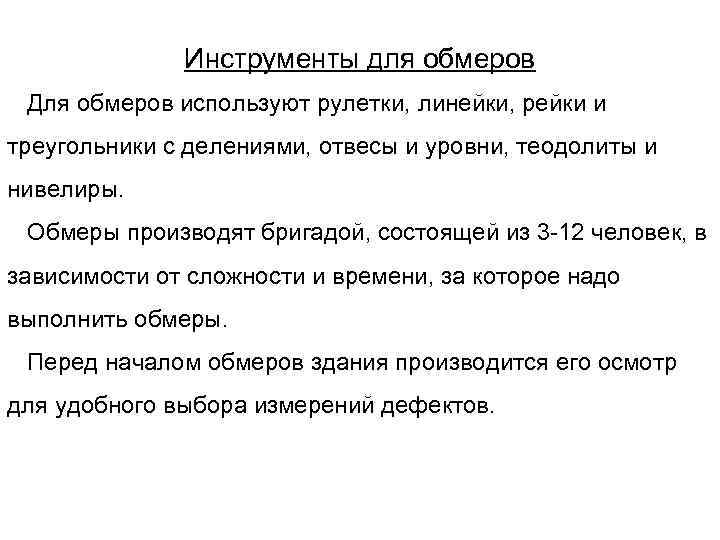

Инструменты для обмеров Для обмеров используют рулетки, линейки, рейки и треугольники с делениями, отвесы и уровни, теодолиты и нивелиры. Обмеры производят бригадой, состоящей из 3 -12 человек, в зависимости от сложности и времени, за которое надо выполнить обмеры. Перед началом обмеров здания производится его осмотр для удобного выбора измерений дефектов.
