Лекция 8 Смазки

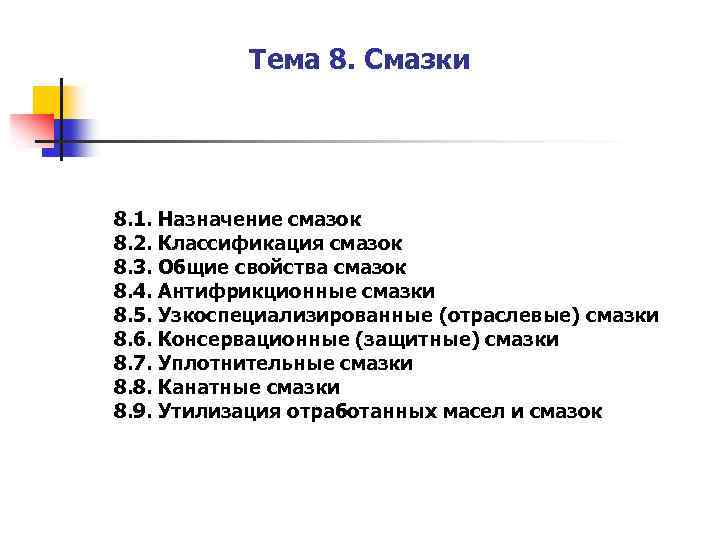

Тема 8. Смазки 8. 1. Назначение смазок 8. 2. Классификация смазок 8. 3. Общие свойства смазок 8. 4. Антифрикционные смазки 8. 5. Узкоспециализированные (отраслевые) смазки 8. 6. Консервационные (защитные) смазки 8. 7. Уплотнительные смазки 8. 8. Канатные смазки 8. 9. Утилизация отработанных масел и смазок
8. 1. Назначение смазок n n n n Основное назначение смазок - уменьшение износа поверхностей трения для продления срока службы деталей машин и механизмов. Наряду с этим смазки выполняют другие функции. В отдельных случаях они не столько уменьшают износ, сколько упорядочивают его, предотвращая задир, заедание и заклинивание поверхностей трения. Смазки препятствуют проникновению к поверхностям трения агрессивных жидкостей, газов и паров, а также абразивных частиц (пыли. грязи и т. п. ). Почти все смазки выполняют защитные функции, предотвращая коррозию металлических поверхностей. Благодаря антифрикционным свойствам смазки существенно уменьшают энергетические "затраты" на трение, что позволяет снизить потери мощности машин и механизмов. Для герметизации зазоров в механизмах и оборудовании, а также соединений трубопроводов и запорной арматуры применяют уплотнительные смазки. Они обладают лучшими герметизирующими свойствами, чем масла. Иногда к смазкам предъявляют специальные требования, например, они должны увеличивать коэффициент трения, выполнять роль изоляционных или токопроводящих материалов, обеспечивать работу узлов трения в условиях радиации, глубокого вакуума и т. п. Такие смазки относят к смазкам специального назначения.
8. 1. Назначение смазок n n Основные условия и объекты применения смазок: n открытые и негерметизированные узлы трения; n труднодоступные узды трения; n механизмы, расположенные под переменным углом к горизонту; n узлы трения, где невозможна частая замена смазочного материала; n переменный скоростной режим эксплуатации машин; n вынужденный контакт узла трения или защищаемой поверхности с водой либо агрессивными средами; n условия резко изменяющегося температурного режима; n герметизация подвижных уплотнений, сальников и резьбовых соединений; n длительная консервация машин, оборудования, приборов и металлических изделии; n необходимость упростить конструкцию, уменьшить массу и размер смазываемых устройств. Для консервации применяют 14 % производимых смазок, для герметизации - 2 %. Остальные смазки используют в качестве антифрикционных смазочных материалов для уменьшения трения и износа деталей.
8. 2. Классификация смазок n n Смазки классифицируют по консистенции, составу и областям применения. По консистенции смазки разделяют на полужидкие, пластичные и твердые. Пластичные и полужидкие смазки представляют собой коллоидные системы, состоящие из дисперсионной среды, дисперсной фазы, а также присадок и добавок. Твердые смазки до отвердения являются суспензиями, дисперсионной средой которых служит смола или другое связующее вещество и растворитель, а загустителем - дисульфид молибдена, графит, технический углерод и т. п. После отвердения (испарения растворителя) твердые смазки представляют собой золи, обладающие всеми свойствами твердых тел и характеризующиеся низким коэффициентом сухого трения.
8. 2. Классификация смазок n За рубежом широко используют классификацию смазок по величине пенетрации. Пенетрация при 25°С, х10 -1, мм Класс по NLGI 445 -475 000 220 -250 3 400 -430 00 175 -205 4 355 -385 0 130 -160 5 310 -340 1 85 -115 6 265 -295 2 <75 7 NLGI (National Lubricating Grease Institute)

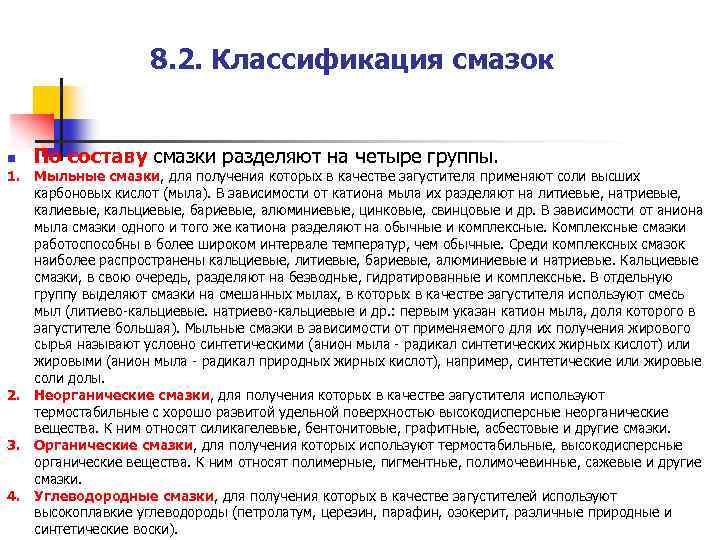

8. 2. Классификация смазок n По составу смазки разделяют на четыре группы. 1. Мыльные смазки, для получения которых в качестве загустителя применяют соли высших карбоновых кислот (мыла). В зависимости от катиона мыла их разделяют на литиевые, натриевые, кальциевые, бариевые, алюминиевые, цинковые, свинцовые и др. В зависимости от аниона мыла смазки одного и того же катиона разделяют на обычные и комплексные. Комплексные смазки работоспособны в более широком интервале температур, чем обычные. Среди комплексных смазок наиболее распространены кальциевые, литиевые, бариевые, алюминиевые и натриевые. Кальциевые смазки, в свою очередь, разделяют на безводные, гидратированные и комплексные. В отдельную группу выделяют смазки на смешанных мылах, в которых в качестве загустителя используют смесь мыл (литиево-кальциевые. натриево-кальциевые и др. : первым указан катион мыла, доля которого в загустителе большая). Мыльные смазки в зависимости от применяемого для их получения жирового сырья называют условно синтетическими (анион мыла - радикал синтетических жирных кислот) или жировыми (анион мыла - радикал природных жирных кислот), например, синтетические или жировые соли долы. 2. Неорганические смазки, для получения которых в качестве загустителя используют термостабильные с хорошо развитой удельной поверхностью высокодисперсные неорганические вещества. К ним относят силикагелевые, бентонитовые, графитные, асбестовые и другие смазки. 3. Органические смазки, для получения которых используют термостабильные, высокодисперсные органические вещества. К ним относят полимерные, пигментные, полимочевинные, сажевые и другие смазки. 4. Углеводородные смазки, для получения которых в качестве загустителей используют высокоплавкие углеводороды (петролатум, церезин, парафин, озокерит, различные природные и синтетические воски).
8. 2. Классификация смазок Свойства смазок при различных загустителях Мыльные смазки Смазки Натриевые Литиевые Температура каплепадения °С 160 На нефтяных маслах максимальная температура применения, °С 100 -125 Плохая >250 150 -160 Гидратированные кальциевые 70 -85 60 -70 Комплексные кальциевые Алюминиевые Комплексные алюминиевые противоизносные и противозадирные свойства максимальная температура применения, °С Удовл. 110 -115 Плохая 175 -205 110 -125 Хорошая Удовл. Комплексные литиевые Безводные кальциевые гидролитическая устойчивость - На полиэтилсилоксанах гидролитическая устойчивость противоизносные и противозадирные свойства Низкие 120 -130 Хорошая Низкие Высокие 160 -170 Хорошая Удовл. Высокая Хорошие - - - 130 -140 100 -110 Высокая Хорошие - - - >230 140 -150 95 -120 65 -70 250 Удовл. Высокие 160 -170 Высокая Хорошие - Удовл. Хорошие - - 150 -160 Высокая Высокие 160 -170 Высокая Хорошие
8. 2. Классификация смазок Свойства смазок при различных загустителях Смазки Температура каплепадения °С На нефтяных маслах максимальная температура применения, °С гидролитическая устойчивость противоизносные и противозадирные свойства На полиэтилсилоксанах максимальная температура применения, °С гидролитическая устойчивость противоизносные и противозадирные свойства Неорганические смазки Силикагелевые Отсутст. 130 -170 Хорошая Удовл. 160 -170 Хорошая Плохие Бентонитовые Отсутст. 120 -150 Хорошая Удовл. 130 -150 Хорошая Плохие Органические смазки Сажевые Отсутст. 160 -200 Высокая Высокие 300 -350 Высокая Хорошие Полимерные (фторсодержащие углеводороды) Отсутст. Пигментные Отсутст. 150 -200 Хорошая Хорошие 200 -230 Хорошая Удовл. Полимочевинные Отсутст. 50 -70 80 -150 Удовл. 65 -70 Высокие 140 -250 Удовл. Высокая Хорошие Углеводородные смазки 50 -65 Высокая Хорошие 50 -65 - Хорошие - Высокая Удовл.
8. 2. Классификация смазок Классификация пластичных смазок по ГОСТ 23258 -78 Группа Подгруппа Индекс Назначение Общего назначений для обычных температур Узлы трения, работающие при температуре до 70 °С Общего назначения для повышенных температур О Узлы трения, работающие при температуре до 110 °С Многоцелевые Антифрикционные (снижение износа и трения сопряженных деталей) С М Узлы трения, работающие при температуре от -40 до 130 °С в условиях повышенной влажности среды Термостойкие Ж Узлы трения, работающие при температуре свыше 150 °С Низкотемпературные Н Узлы трения, работающие при температуре ниже -40 °С Противозадирные и противоизносные И Подшипники качения при контактных напряжениях 250 к. Па и подшипники скольжения при удельных нагрузках более 15 к. Па Химически стойкие X Узлы трения, имеющие контакт с агрессивными средами Приборные П Узлы трения приборов и точных механизмов Редукторные (трансмиссионные) Т Зубчатые и винтовые передачи всех видов Приработочные пасты Д Сопряжение поверхности с целью облегчения сборки, предотвращения задиров и ускорения приработки Узкоспециализированные У Узлы трения, смазки для которых должны удовлетворять дополнительным требованиям, не предусмотренным в вышеперечисленных подгруппах (прокачиваемость, эмульгируемость, искрогашение и т. д. ) Брикетные Б Узлы и поверхности скольжения с устройствами для использования смазок в виде брикетов
8. 2. Классификация смазок Классификация пластичных смазок по ГОСТ 23258 -78 Группа Подгруппа Индекс Назначение З Металлические изделия и механизмы всех видов, за исключением стальных канатов и изделий, требующих использования консервационных масел для твердых покрытий (предотвращение коррозии металлических изделий и механизмов при хранении, транспортирование и эксплуатации) Арматурные А Запорная арматура и сальниковые устройства Резьбовые Р Резьбовые соединения Вакуумные В Подвижные и разъемные соединения и уплотнения вакуумных систем К Стальные канаты и тросы, органические сердечники стальных канатов Консервационные Уплотнительные Канатные
8. 2. Классификация смазок Классификация пластичных смазок по ГОСТ 23258 -78 Обозначение типа загустителя пластичных смазок Дисперсионная среда Мыла Индекс Загустители Индекс М Твердые углеводороды Т алюминиевое Ал Органические вещества: О бариевое Ба пигменты Пг кальциевое Ка полимеры Пм литиевое Ли уреаты Ур натриевое На фторуглеводороды Фу свинцовое Св цинковое Цн глины Бн комплексное к. М сажа Сж силикагель Си смеси мыл М 1+М 2 Неорганические вещества: Н
8. 2. Классификация смазок Классификация пластичных смазок по ГОСТ 23258 -78 Индекс дисперсионной среды и наличия добавок Загустители Индекс Нефтяное масло н Твердые добавки: Синтетические углеводороды разного строения у Графит г Кремнийорганические жидкости к Дисульфид молибдена д Сложные эфиры э Порошок свинца с Галогенуглеводороды ж Порошок меди м Фторсилоксаны ф Порошок цинка ц Перфторалкилполиэфиры а Прочие т Прочие жидкости п

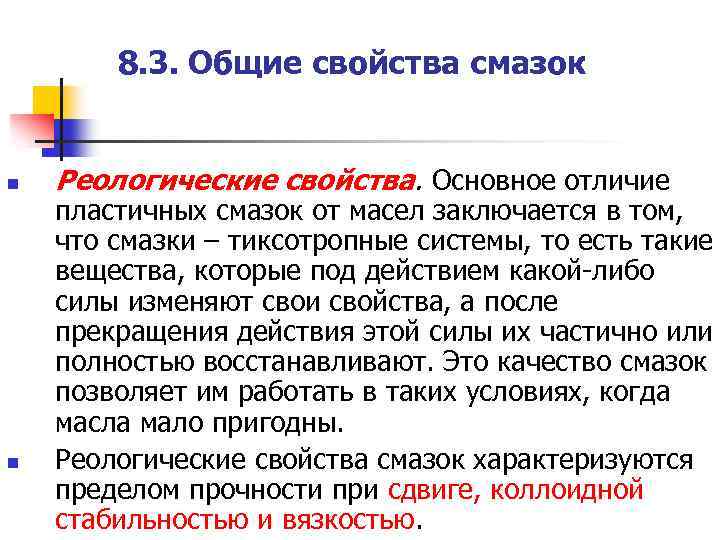

8. 3. Общие свойства смазок n n Реологические свойства. Основное отличие пластичных смазок от масел заключается в том, что смазки – тиксотропные системы, то есть такие вещества, которые под действием какой-либо силы изменяют свои свойства, а после прекращения действия этой силы их частично или полностью восстанавливают. Это качество смазок позволяет им работать в таких условиях, когда масла мало пригодны. Реологические свойства смазок характеризуются пределом прочности при сдвиге, коллоидной стабильностью и вязкостью.
8. 3. Общие свойства смазок n n Пенетрация – один из старейших показателей, которыми характеризовали консистентные смазки. По традиции в США и некоторых других странах сохранилась классификация смазок по пенетрации, разработанная NLGI (National Lubricating Grease Institute), хотя этот показатель особого эксплуатационного значения не имеет. По ней большинство смазок относится ко второму классу пенетрации. Показатель пенетрации включают и в отечественные технические условия. Он удобен при сравнении образцов одной и той же смазки, для которой значение пенетрации хорошо известно. Им, например, можно пользоваться при производстве, для оценки соблюдения технологии приготовления смазок. Сравнивать между собой по пенетрации смазки разных типов бессмысленно.

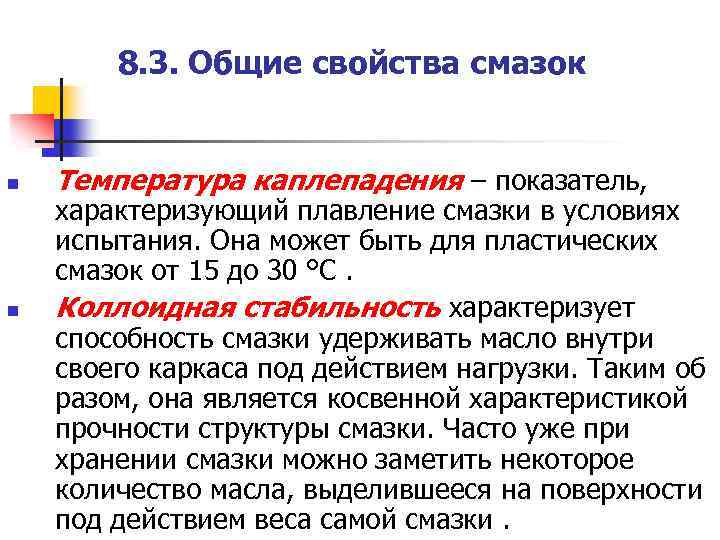

8. 3. Общие свойства смазок n n Температура каплепадения – показатель, характеризующий плавление смазки в условиях испытания. Она может быть для пластических смазок от 15 до 30 °С. Коллоидная стабильность характеризует способность смазки удерживать масло внутри своего каркаса под действием нагрузки. Таким об разом, она является косвенной характеристикой прочности структуры смазки. Часто уже при хранении смазки можно заметить некоторое количество масла, выделившееся на поверхности под действием веса самой смазки.

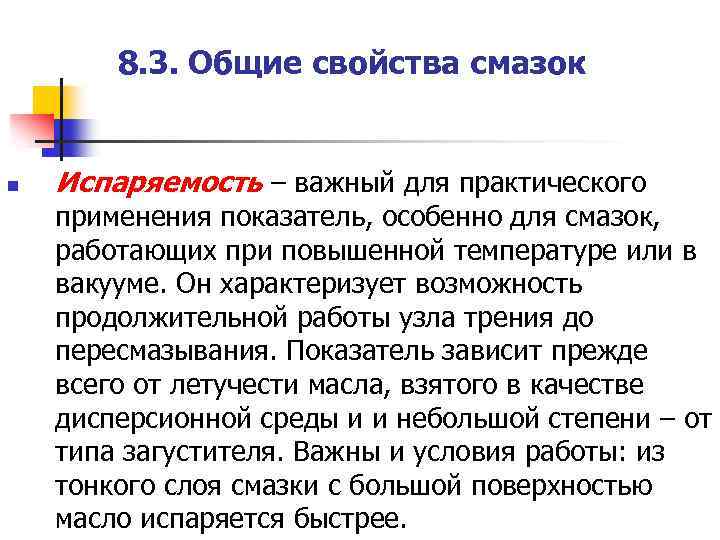

8. 3. Общие свойства смазок n Испаряемость – важный для практического применения показатель, особенно для смазок, работающих при повышенной температуре или в вакууме. Он характеризует возможность продолжительной работы узла трения до пересмазывания. Показатель зависит прежде всего от летучести масла, взятого в качестве дисперсионной среды и и небольшой степени – от типа загустителя. Важны и условия работы: из тонкого слоя смазки с большой поверхностью масло испаряется быстрее.

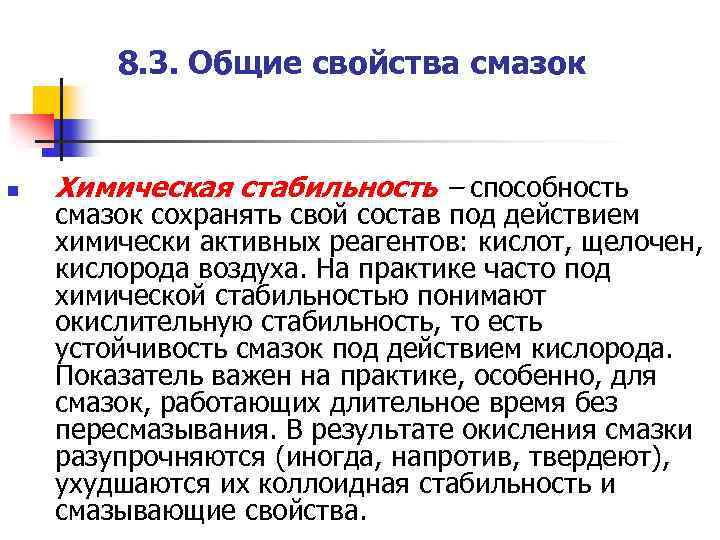

8. 3. Общие свойства смазок n Химическая стабильность – способность смазок сохранять свой состав под действием химически активных реагентов: кислот, щелочен, кислорода воздуха. На практике часто под химической стабильностью понимают окислительную стабильность, то есть устойчивость смазок под действием кислорода. Показатель важен на практике, особенно, для смазок, работающих длительное время без пересмазывания. В результате окисления смазки разупрочняются (иногда, напротив, твердеют), ухудшаются их коллоидная стабильность и смазывающие свойства.

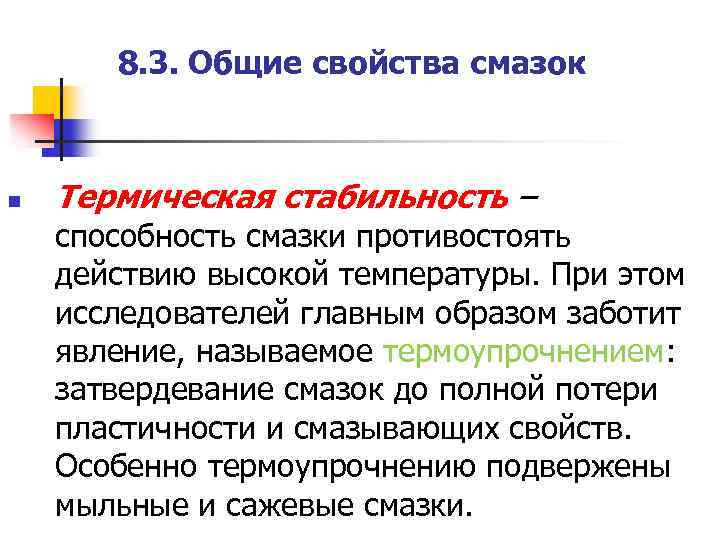

8. 3. Общие свойства смазок n Термическая стабильность – способность смазки противостоять действию высокой температуры. При этом исследователей главным образом заботит явление, называемое термоупрочнением: затвердевание смазок до полной потери пластичности и смазывающих свойств. Особенно термоупрочнению подвержены мыльные и сажевые смазки.

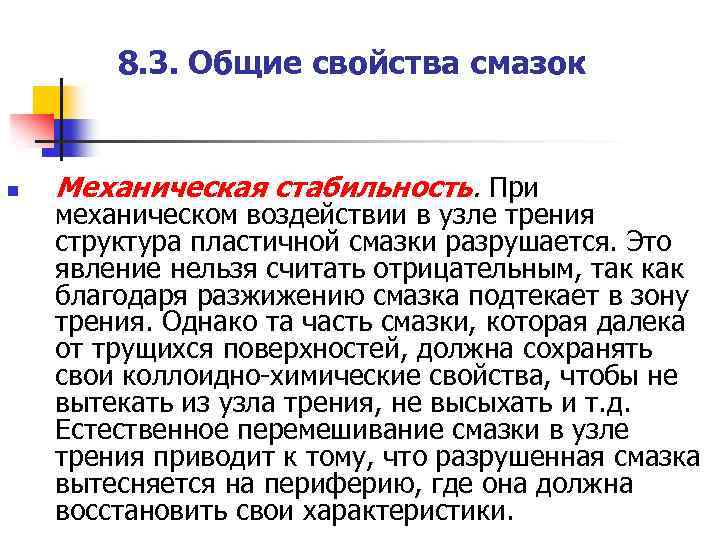

8. 3. Общие свойства смазок n Механическая стабильность. При механическом воздействии в узле трения структура пластичной смазки разрушается. Это явление нельзя считать отрицательным, так как благодаря разжижению смазка подтекает в зону трения. Однако та часть смазки, которая далека от трущихся поверхностей, должна сохранять свои коллоидно-химические свойства, чтобы не вытекать из узла трения, не высыхать и т. д. Естественное перемешивание смазки в узле трения приводит к тому, что разрушенная смазка вытесняется на периферию, где она должна восстановить свои характеристики.

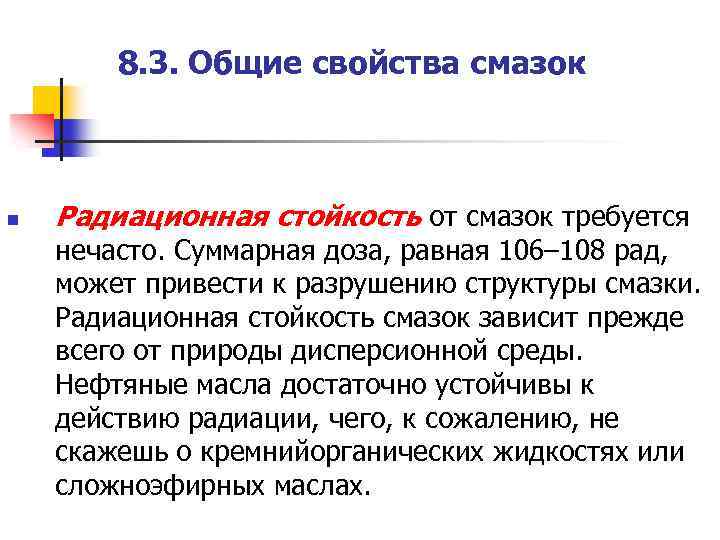

8. 3. Общие свойства смазок n Радиационная стойкость от смазок требуется нечасто. Суммарная доза, равная 106– 108 рад, может привести к разрушению структуры смазки. Радиационная стойкость смазок зависит прежде всего от природы дисперсионной среды. Нефтяные масла достаточно устойчивы к действию радиации, чего, к сожалению, не скажешь о кремнийорганических жидкостях или сложноэфирных маслах.

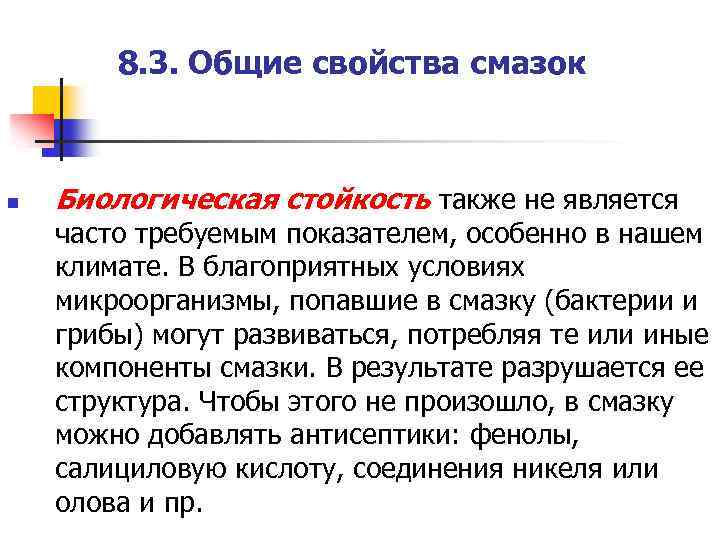

8. 3. Общие свойства смазок n Биологическая стойкость также не является часто требуемым показателем, особенно в нашем климате. В благоприятных условиях микроорганизмы, попавшие в смазку (бактерии и грибы) могут развиваться, потребляя те или иные компоненты смазки. В результате разрушается ее структура. Чтобы этого не произошло, в смазку можно добавлять антисептики: фенолы, салициловую кислоту, соединения никеля или олова и пр.
8. 3. Общие свойства смазок n n Биоразлагаемость – экологическая характеристика, противоположная биостойкости. Она требуется, чтобы отработанные смазки не загрязняли окружающую среду. Биоразлагаемость обеспечивается подбором компонентов смазки, но часто приносится в жертву рабочим характеристикам. Водостойкость – важный практический показатель для смазок, работающих в открытых узлах трения и в контакте с водой и водяным паром. Под водостойкостью понимают растворимость в воде, водопроницаемость и смываемость.
8. 3. Общие свойства смазок n n Противоизносные и противозадирные свойства зависят от состава смазок, их консистенции, а также толщины слоя смазки на поверхности. Чем лучше эти свойства у базовой основы (дисперсионной среды), тем лучше они и у смазки. Но большое влияние на эти свойства оказывает и природа загустителя. Защитные (консервационные) свойства – это способность смазок предохранять детали от вредного воздействия внешней среды: ржавления, поражения агрессивными агентами и т. д. Смазки лучше, чем масла, удерживаются на поверхности металлов и образуют более прочный слой.

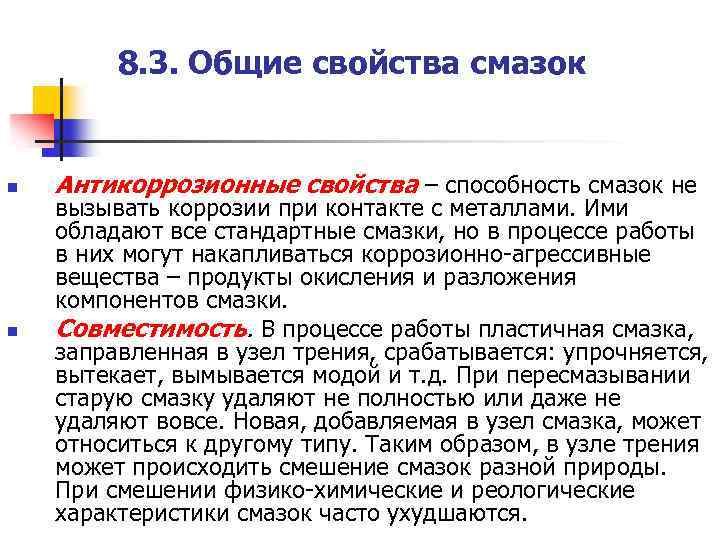

8. 3. Общие свойства смазок n n Антикоррозионные свойства – способность смазок не вызывать коррозии при контакте с металлами. Ими обладают все стандартные смазки, но в процессе работы в них могут накапливаться коррозионно-агрессивные вещества – продукты окисления и разложения компонентов смазки. Совместимость. В процессе работы пластичная смазка, заправленная в узел трения, срабатывается: упрочняется, вытекает, вымывается модой и т. д. При пересмазывании старую смазку удаляют не полностью или даже не удаляют вовсе. Новая, добавляемая в узел смазка, может относиться к другому типу. Таким образом, в узле трения может происходить смешение смазок разной природы. При смешении физико-химические и реологические характеристики смазок часто ухудшаются.

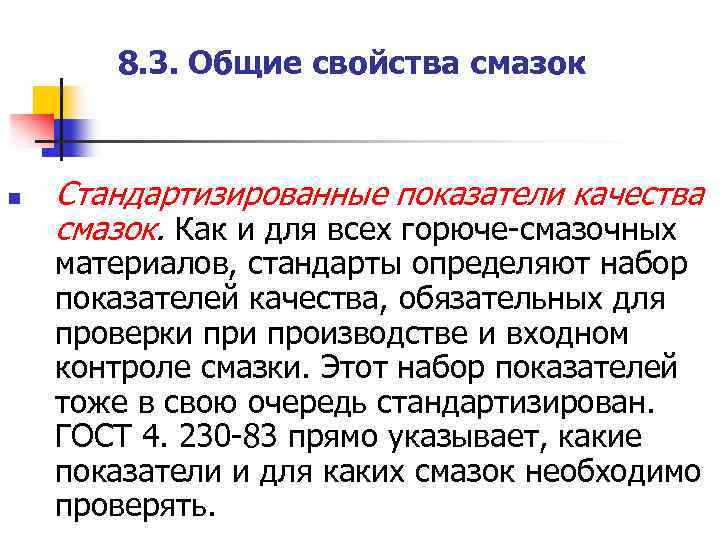

8. 3. Общие свойства смазок n Стандартизированные показатели качества смазок. Как и для всех горюче-смазочных материалов, стандарты определяют набор показателей качества, обязательных для проверки производстве и входном контроле смазки. Этот набор показателей тоже в свою очередь стандартизирован. ГОСТ 4. 230 -83 прямо указывает, какие показатели и для каких смазок необходимо проверять.

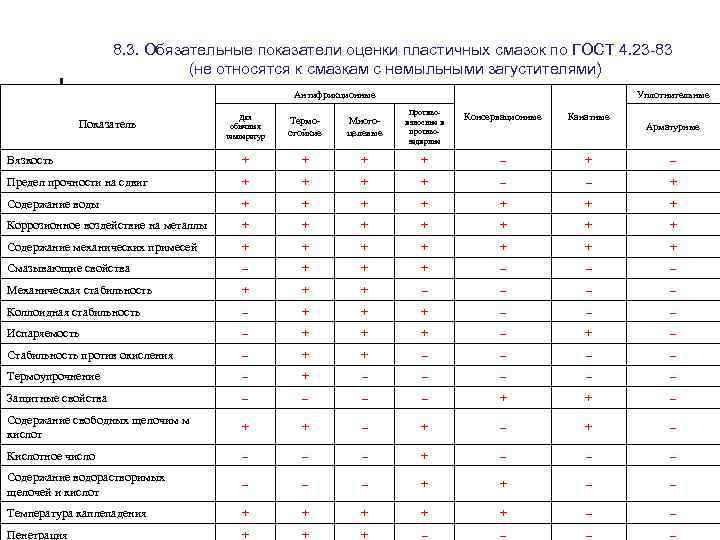

8. 3. Обязательные показатели оценки пластичных смазок по ГОСТ 4. 23 -83 (не относятся к смазкам с немыльными загустителями) Антифрикционные Уплотнительные Для обычных температур Термостойкие Многоцелевые Противоизносные и протнвозадирные Консервационные Канатные Вязкость + + – + – Предел прочности на сдвиг + + – – + Содержание воды + + + + Коррозионное воздействие на металлы + + + + Содержание механических примесей + + + + Смазывающие свойства – + + + – – – Механическая стабильность + + + – – Коллоидная стабильность – + + + – – – Испаряемость – + + + – Стабильность против окисления – + + – – Термоупрочнение – + – – – Защитные свойства – – + + – Содержание свободных щелочим м кислот + + – + – Кислотное число – – – + – – – Содержание водорастворимых щелочей и кислот – – – + + – – Температура каплепадения + + + – – Пенетрация + + + – – Показатель Арматурные

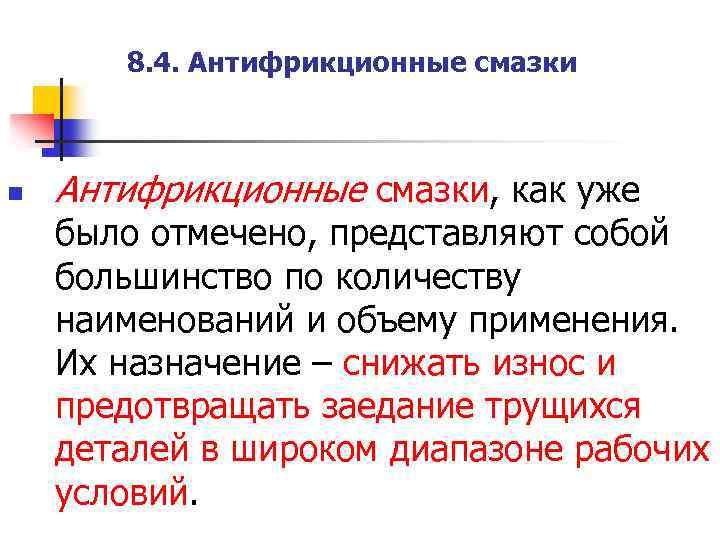

8. 4. Антифрикционные смазки n Антифрикционные смазки, как уже было отмечено, представляют собой большинство по количеству наименований и объему применения. Их назначение – снижать износ и предотвращать заедание трущихся деталей в широком диапазоне рабочих условий.

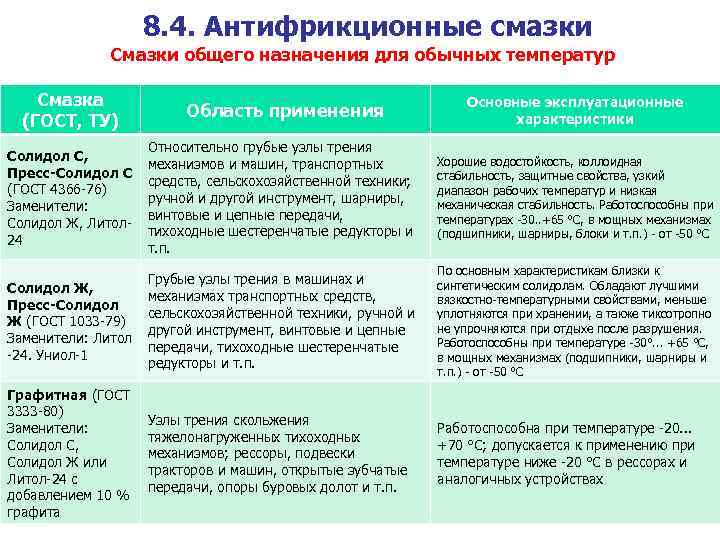

8. 4. Антифрикционные смазки Смазки общего назначения для обычных температур Смазка (ГОСТ, ТУ) Область применения Основные эксплуатационные характеристики Солидол С, Пресс-Солидол С (ГОСТ 4366 -76) Заменители: Солидол Ж, Литол 24 Относительно грубые узлы трения механизмов и машин, транспортных средств, сельскохозяйственной техники; ручной и другой инструмент, шарниры, винтовые и цепные передачи, тихоходные шестеренчатые редукторы и т. п. Хорошие водостойкость, коллоидная стабильность, защитные свойства, узкий диапазон рабочих температур и низкая механическая стабильность. Работоспособны при температурах -30. . +65 °С, в мощных механизмах (подшипники, шарниры, блоки и т. п. ) - от -50 °С Солидол Ж, Пресс-Солидол Ж (ГОСТ 1033 -79) Заменители: Литол -24. Униол-1 Грубые узлы трения в машинах и механизмах транспортных средств, сельскохозяйственной техники, ручной и другой инструмент, винтовые и цепные передачи, тихоходные шестеренчатые редукторы и т. п. По основным характеристикам близки к синтетическим солидолам. Обладают лучшими вязкостно-температурными свойствами, меньше уплотняются при хранении, а также тиксотропно не упрочняются при отдыхе после разрушения. Работоспособны при температуре -30°. . . +65 °С, в мощных механизмах (подшипники, шарниры и т. п. ) - от -50 °С Графитная (ГОСТ 3333 -80) Заменители: Солидол С, Солидол Ж или Литол-24 с добавлением 10 % графита Узлы трения скольжения тяжелонагруженных тихоходных механизмов; рессоры, подвески тракторов и машин, открытые зубчатые передачи, опоры буровых долот и т. п. Работоспособна при температуре -20. . . +70 °С; допускается к применению при температуре ниже -20 °С в рессорах и аналогичных устройствах
8. 4. Антифрикционные смазки Смазки общего назначения для повышенных температур Смазка (ГОСТ, ТУ) Область применения Основные эксплуатационные характеристики Разнообразные подшипники 1 -13 (ТУ качения, реже - скольжения; 38. 5901257 -90) подшипники электродвигателей, Заменитель: ступиц колес устаревших Литол-24 автомобилей и т. п. Водостойкость низкая, при контакте с водой эмульгируется и растворяется в ней. Работоспособна при температуре -20. . . +110°С Консталин (ГОСТ 195773) Заменители: Литол-24, Литол-459/5, 1 -13 Узлы трения вентиляторов литейных машин, доменных и цементных печей, подшипников качения на железнодорожном транспорте и др. Водостойкость низкая, при контакте с водой эмульгируется и растворяется в ней. Работоспособна при температуре -20. . . +110 °С Литин-2 (ТУ 0254 -3110014 S 820 -96) Заменитель: Литол-24 Игольчатые подшипники карданных шарниров и других узлов автомобилей Высокие трибологические и адгезионные свойства. Работоспособна при температуре -40. . . 120°С

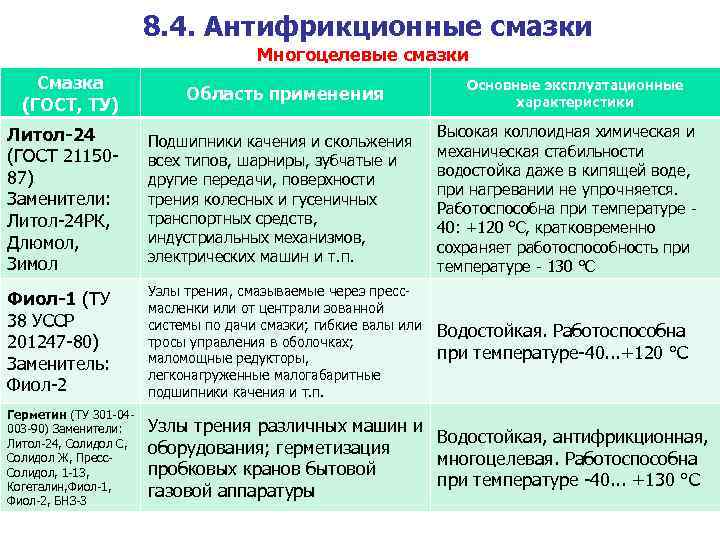

8. 4. Антифрикционные смазки Многоцелевые смазки Смазка (ГОСТ, ТУ) Область применения Основные эксплуатационные характеристики Литол-24 (ГОСТ 2115087) Заменители: Литол-24 РК, Длюмол, Зимол Подшипники качения и скольжения всех типов, шарниры, зубчатые и другие передачи, поверхности трения колесных и гусеничных транспортных средств, индустриальных механизмов, электрических машин и т. п. Высокая коллоидная химическая и механическая стабильности водостойка даже в кипящей воде, при нагревании не упрочняется. Работоспособна при температуре 40: +120 °С, кратковременно сохраняет работоспособность при температуре - 130 °С Фиол-1 (ТУ 38 УССР 201247 -80) Заменитель: Фиол-2 Узлы трения, смазываемые через прессмасленки или от централи зованной системы по дачи смазки; гибкие валы или тросы управления в оболочках; маломощные редукторы, легконагруженные малогабаритные подшипники качения и т. п. Водостойкая. Работоспособна при температуре-40. . . +120 °С Герметин (ТУ 301 -04003 -90) Заменители: Литол-24, Солидол С, Солидол Ж, Пресс. Солидол, 1 -13, Когеталин, Фиол-1, Фиол-2, БНЗ-3 Узлы трения различных машин и Водостойкая, антифрикционная, оборудования; герметизация многоцелевая. Работоспособна пробковых кранов бытовой при температуре -40. . . +130 °С газовой аппаратуры
8. 4. Антифрикционные смазки Термостойкие смазки Смазка (ГОСТ, ТУ) Область применения Основные эксплуатационные характеристики Подшипники качения электромашин, ЦИАТИМ-221 систем управления и приборов с (ГОСТ 9433 -80) частотой вращения до 10000 мин-1, Заменители: агрегатные подшипники ВНИИНП-207(до- летательных аппаратов, узлы 40 °С), ЦИАТИМ- трения и сопряженные поверхности 221 с "металл-резина", работающие в вакууме Нерастворима в воде, гигроскопична, сохраняет стабильность даже при кипячении. При поглощении влаги уплотняется, имеет низкие противоизносные характеристики, химически стойкая, инертная к резине и полимерным материалам. Работоспособна при остаточном давлении 666, 5 Па в интервале температур от -60 до +150°С ВНИИНП-207 (ГОСТ 19774 -74) Заменитель: ЦИАТИМ-221 (до 150 °С) Подшипники качения электрических машин и стартергенераторов с частотой вращения до 10000 мин-1 Водостойкая, гигроскопичная, повышенная термоокислительная стабильность, работоспособна при остаточном давлении 666, 5 Па и температуре -60. . . +200 °С Подшипники качения и маломощные зубчатые передачи Высокая термическая стабильность, низкая испаряемость, хорошие протизозадирные характеристики и морозостойкости. Работоспособна в вакууме до 1, 3*10 -4 Па и при температуре -60. . . +250 °С ВНИИНП-246 (ГОСТ 18852 -73) Заменители: ВНИИНП-231, ВНИИНП-235

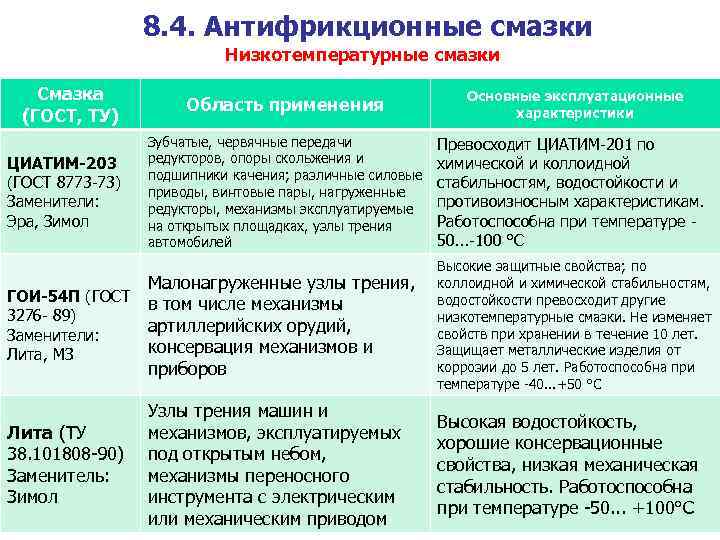

8. 4. Антифрикционные смазки Низкотемпературные смазки Смазка (ГОСТ, ТУ) Область применения Основные эксплуатационные характеристики Зубчатые, червячные передачи редукторов, опоры скольжения и подшипники качения; различные силовые приводы, винтовые пары, нагруженные редукторы, механизмы эксплуатируемые на открытых площадках, узлы трения автомобилей Превосходит ЦИАТИМ-201 по химической и коллоидной стабильностям, водостойкости и противоизносным характеристикам. Работоспособна при температуре 50. . . -100 °С ГОИ-54 П (ГОСТ 3276 - 89) Заменители: Лита, МЗ Малонагруженные узлы трения, в том числе механизмы артиллерийских орудий, консервация механизмов и приборов Высокие защитные свойства; по коллоидной и химической стабильностям, водостойкости превосходит другие низкотемпературные смазки. Не изменяет свойств при хранении в течение 10 лет. Защищает металлические изделия от коррозии до 5 лет. Работоспособна при температуре -40. . . +50 °С Лита (ТУ 38. 101808 -90) Заменитель: Зимол Узлы трения машин и механизмов, эксплуатируемых под открытым небом, механизмы переносного инструмента с электрическим или механическим приводом Высокая водостойкость, хорошие консервационные свойства, низкая механическая стабильность. Работоспособна при температуре -50. . . +100°С ЦИАТИМ-203 (ГОСТ 8773 -73) Заменители: Эра, Зимол

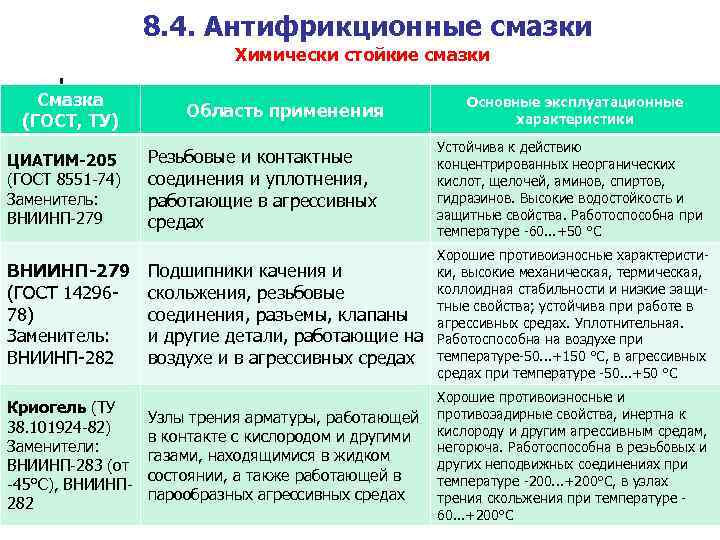

8. 4. Антифрикционные смазки Химически стойкие смазки Смазка (ГОСТ, ТУ) ЦИАТИМ-205 (ГОСТ 8551 -74) Заменитель: ВНИИНП-279 (ГОСТ 1429678) Заменитель: ВНИИНП-282 Криогель (ТУ 38. 101924 -82) Заменители: ВНИИНП-283 (от -45°С), ВНИИНП 282 Область применения Основные эксплуатационные характеристики Резьбовые и контактные соединения и уплотнения, работающие в агрессивных средах Устойчива к действию концентрированных неорганических кислот, щелочей, аминов, спиртов, гидразинов. Высокие водостойкость и защитные свойства. Работоспособна при температуре -60. . . +50 °С Подшипники качения и скольжения, резьбовые соединения, разъемы, клапаны и другие детали, работающие на воздухе и в агрессивных средах Хорошие противоизносные характеристики, высокие механическая, термическая, коллоидная стабильности и низкие защитные свойства; устойчива при работе в агрессивных средах. Уплотнительная. Работоспособна на воздухе при температуре-50. . . +150 °С, в агрессивных средах при температуре -50. . . +50 °С Узлы трения арматуры, работающей в контакте с кислородом и другими газами, находящимися в жидком состоянии, а также работающей в парообразных агрессивных средах Хорошие противоизносные и противозадирные свойства, инертна к кислороду и другим агрессивным средам, негорюча. Работоспособна в резьбовых и других неподвижных соединениях при температуре -200. . . +200°С, в узлах трения скольжения при температуре 60. . . +200°С

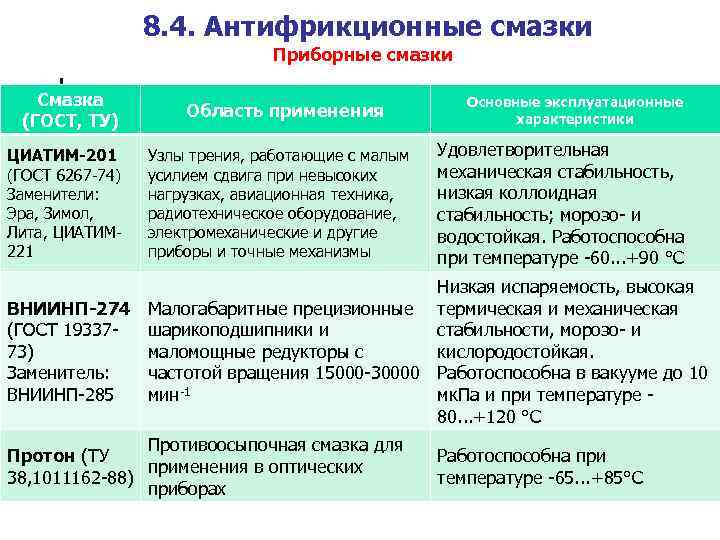

8. 4. Антифрикционные смазки Приборные смазки Смазка (ГОСТ, ТУ) ЦИАТИМ-201 (ГОСТ 6267 -74) Заменители: Эра, Зимол, Лита, ЦИАТИМ 221 Область применения Узлы трения, работающие с малым усилием сдвига при невысоких нагрузках, авиационная техника, радиотехническое оборудование, электромеханические и другие приборы и точные механизмы Основные эксплуатационные характеристики Удовлетворительная механическая стабильность, низкая коллоидная стабильность; морозо- и водостойкая. Работоспособна при температуре -60. . . +90 °С Низкая испаряемость, высокая ВНИИНП-274 Малогабаритные прецизионные термическая и механическая стабильности, морозо- и (ГОСТ 19337 шарикоподшипники и кислородостойкая. 73) маломощные редукторы с Заменитель: частотой вращения 15000 -30000 Работоспособна в вакууме до 10 мк. Па и при температуре ВНИИНП-285 мин-1 80. . . +120 °С Противоосыпочная смазка для Протон (ТУ применения в оптических 38, 1011162 -88) приборах Работоспособна при температуре -65. . . +85°С

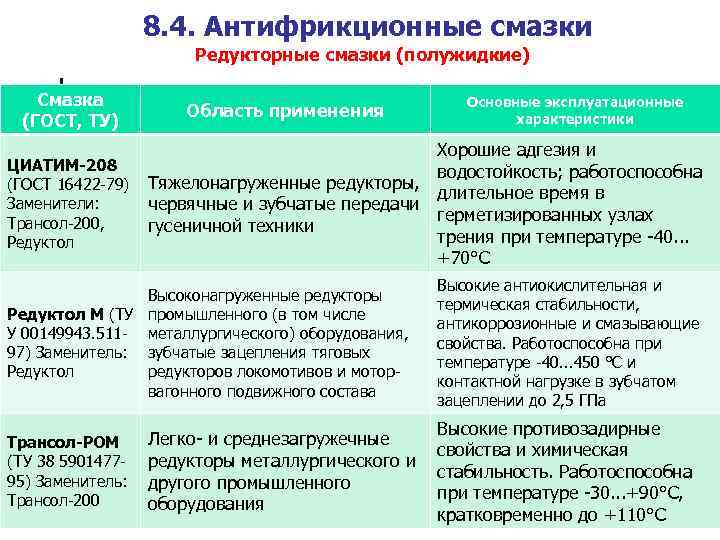

8. 4. Антифрикционные смазки Редукторные смазки (полужидкие) Смазка (ГОСТ, ТУ) ЦИАТИМ-208 (ГОСТ 16422 -79) Заменители: Трансол-200, Редуктол Область применения Хорошие адгезия и водостойкость; работоспособна Тяжелонагруженные редукторы, длительное время в червячные и зубчатые передачи герметизированных узлах гусеничной техники трения при температуре -40. . . +70°С Высоконагруженные редукторы Редуктол М (ТУ промышленного (в том числе У 00149943. 511 - металлургического) оборудования, 97) Заменитель: зубчатые зацепления тяговых Редуктол редукторов локомотивов и моторвагонного подвижного состава Трансол-РОМ (ТУ 38 590147795) Заменитель: Трансол-200 Основные эксплуатационные характеристики Легко- и среднезагружечные редукторы металлургического и другого промышленного оборудования Высокие антиокислительная и термическая стабильности, антикоррозионные и смазывающие свойства. Работоспособна при температуре -40. . . 450 °С и контактной нагрузке в зубчатом зацеплении до 2, 5 ГПа Высокие противозадирные свойства и химическая стабильность. Работоспособна при температуре -30. . . +90°С, кратковременно до +110°С
8. 4. Антифрикционные смазки Приработочные пасты Смазка (ГОСТ, ТУ) Область применения Основные эксплуатационные характеристики ВНИИНП-225 (ГОСТ 19782 -74) Заменители: ВНИИНП-232, Лимол Работоспособна при Подвижные и неподвижные температуре -60. . . +250°С резьбовые соединения, (алюминиевые сплавы), тяжелонагруженные тихоходные 60. . . +350°С (легированные узлы трения стали), -40. . . +300°С (малооборотные узлы трения) ВНИИНП-232 (ГОСТ 14068 -79) Заменитель: Лимол Облегчение сборки, приработка и смазывание подшипников скольжения, шарниров зубчатых и винтовых передач, тяжелонагруженных тихоходных узлов трения, резьбовых соединений Противозадирная. Работоспособна при температуре -50. . . +300 °С Лимол (ТУ 38 УССР 201146 -80) Заменитель: ВНИИНП-232 Облегчение сборки, приработка и смазывание подшипников скольжения, шарниров зубчатых и винтовых передач, тяжелонагруженных тихоходных узлов трения, резьбовых соединений Исключительно высокие противозадирные свойства. Работоспособна при температуре -50. . . +300 °С

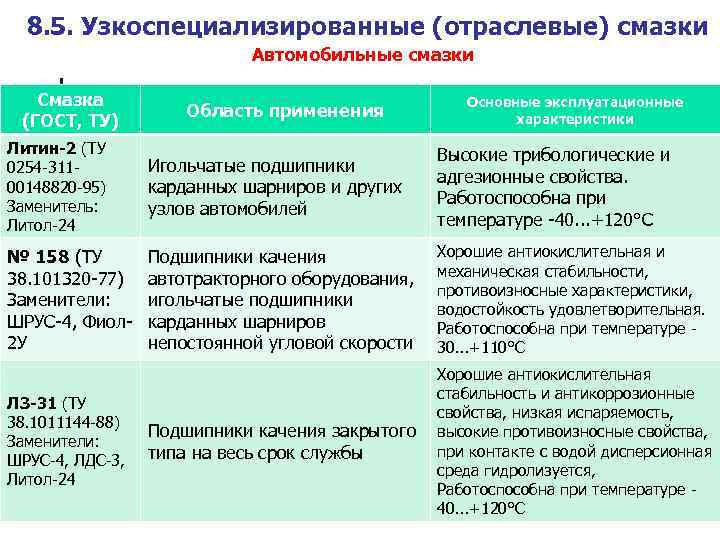

8. 5. Узкоспециализированные (отраслевые) смазки Автомобильные смазки Смазка (ГОСТ, ТУ) Область применения Основные эксплуатационные характеристики Литин-2 (ТУ 0254 -31100148820 -95) Заменитель: Литол-24 Игольчатые подшипники карданных шарниров и других узлов автомобилей Высокие трибологические и адгезионные свойства. Работоспособна при температуре -40. . . +120°С № 158 (ТУ 38. 101320 -77) Заменители: ШРУС-4, Фиол 2 У Подшипники качения автотракторного оборудования, игольчатые подшипники карданных шарниров непостоянной угловой скорости Хорошие антиокислительная и механическая стабильности, противоизносные характеристики, водостойкость удовлетворительная. Работоспособна при температуре 30. . . +110°С Подшипники качения закрытого типа на весь срок службы Хорошие антиокислительная стабильность и антикоррозионные свойства, низкая испаряемость, высокие противоизносные свойства, при контакте с водой дисперсионная среда гидролизуется, Работоспособна при температуре 40. . . +120°С ЛЗ-31 (ТУ 38. 1011144 -88) Заменители: ШРУС-4, ЛДС-3, Литол-24

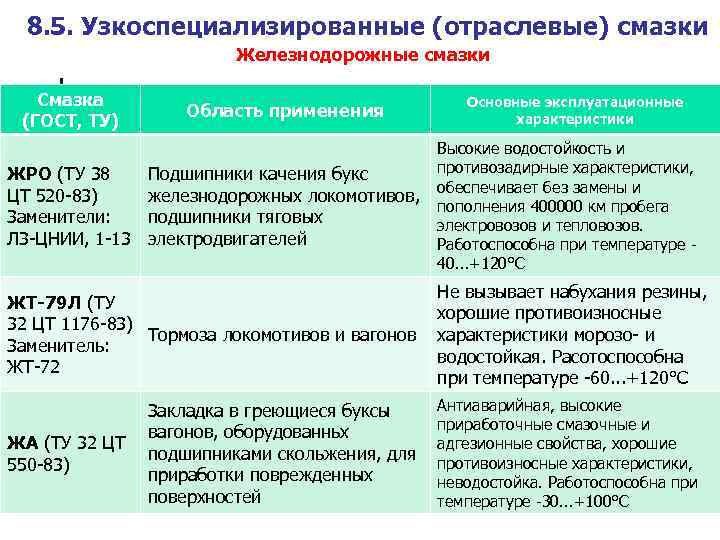

8. 5. Узкоспециализированные (отраслевые) смазки Железнодорожные смазки Смазка (ГОСТ, ТУ) ЖРО (ТУ 38 ЦТ 520 -83) Заменители: ЛЗ-ЦНИИ, 1 -13 Область применения Подшипники качения букс железнодорожных локомотивов, подшипники тяговых электродвигателей ЖТ-79 Л (ТУ 32 ЦТ 1176 -83) Тормоза локомотивов и вагонов Заменитель: ЖТ-72 ЖА (ТУ 32 ЦТ 550 -83) Закладка в греющиеся буксы вагонов, оборудованньх подшипниками скольжения, для приработки поврежденных поверхностей Основные эксплуатационные характеристики Высокие водостойкость и противозадирные характеристики, обеспечивает без замены и пополнения 400000 км пробега электровозов и тепловозов. Работоспособна при температуре 40. . . +120°С Не вызывает набухания резины, хорошие противоизносные характеристики морозо- и водостойкая. Расотоспособна при температуре -60. . . +120°С Антиаварийная, высокие приработочные смазочные и адгезионные свойства, хорошие противоизносные характеристики, неводостойка. Работоспособна при температуре -30. . . +100°С

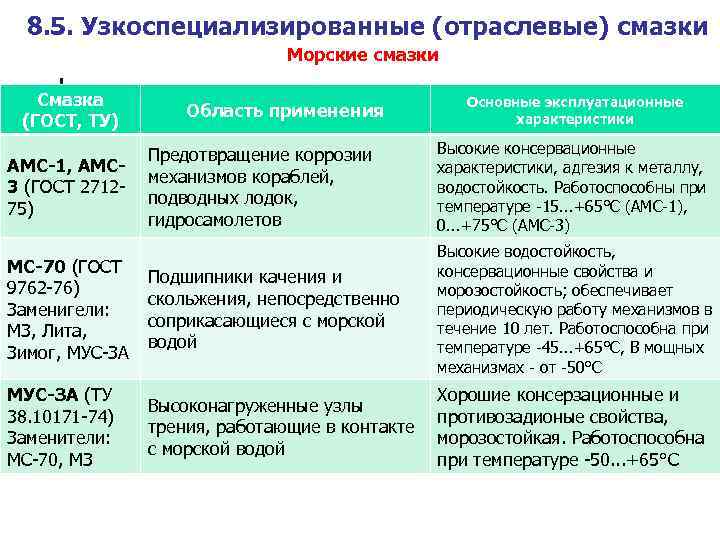

8. 5. Узкоспециализированные (отраслевые) смазки Морские смазки Смазка (ГОСТ, ТУ) Область применения Основные эксплуатационные характеристики Предотвращение коррозии механизмов кораблей, подводных лодок, гидросамолетов Высокие консервационные характеристики, адгезия к металлу, водостойкость. Работоспособны при температуре -15. . . +65°С (АМС-1), 0. . . +75°С (АМС-3) МС-70 (ГОСТ 9762 -76) Заменигели: МЗ, Лита, Зимог, МУС-ЗА Подшипники качения и скольжения, непосредственно соприкасающиеся с морской водой Высокие водостойкость, консервационные свойства и морозостойкость; обеспечивает периодическую работу механизмов в течение 10 лет. Работоспособна при температуре -45. . . +65°С, В мощных механизмах - от -50°С МУС-ЗА (ТУ 38. 10171 -74) Заменители: МС-70, МЗ Высоконагруженные узлы трения, работающие в контакте с морской водой Хорошие консерзационные и противозадионые свойства, морозостойкая. Работоспособна при температуре -50. . . +65°С АМС-1, АМС 3 (ГОСТ 271275)

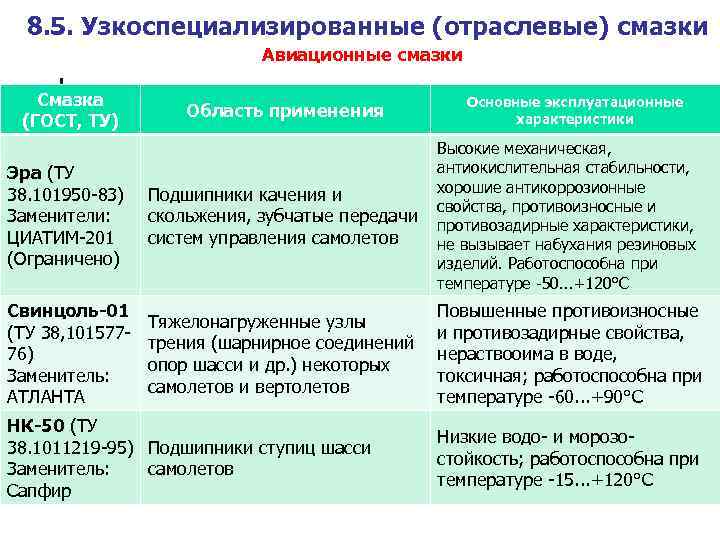

8. 5. Узкоспециализированные (отраслевые) смазки Авиационные смазки Смазка (ГОСТ, ТУ) Область применения Основные эксплуатационные характеристики Эра (ТУ 38. 101950 -83) Заменители: ЦИАТИМ-201 (Ограничено) Подшипники качения и скольжения, зубчатые передачи систем управления самолетов Высокие механическая, антиокислительная стабильности, хорошие антикоррозионные свойства, противоизносные и противозадирные характеристики, не вызывает набухания резиновых изделий. Работоспособна при температуре -50. . . +120°С Свинцоль-01 (ТУ 38, 10157776) Заменитель: АТЛАНТА Тяжелонагруженные узлы трения (шарнирное соединений опор шасси и др. ) некоторых самолетов и вертолетов Повышенные противоизносные и противозадирные свойства, нераствооима в воде, токсичная; работоспособна при температуре -60. . . +90°С НК-50 (ТУ 38. 1011219 -95) Подшипники ступиц шасси Заменитель: самолетов Сапфир Низкие водо- и морозостойкость; работоспособна при температуре -15. . . +120°С

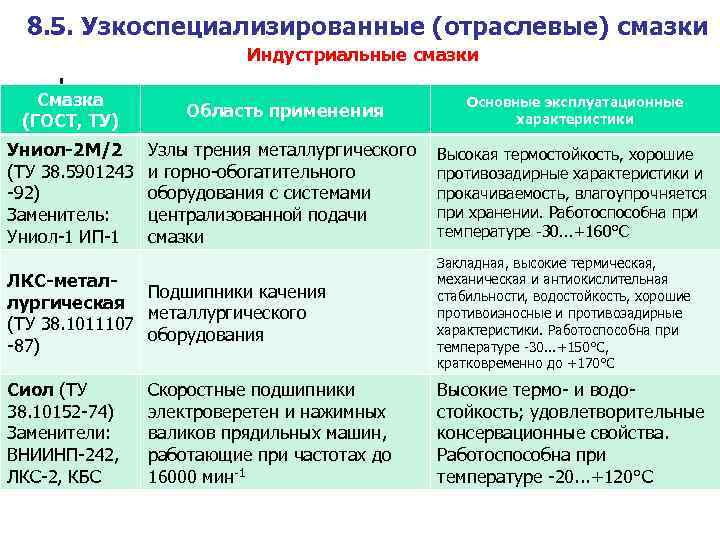

8. 5. Узкоспециализированные (отраслевые) смазки Индустриальные смазки Смазка (ГОСТ, ТУ) Область применения Основные эксплуатационные характеристики Униол-2 М/2 (ТУ 38. 5901243 -92) Заменитель: Униол-1 ИП-1 Узлы трения металлургического и горно-обогатительного оборудования с системами централизованной подачи смазки Высокая термостойкость, хорошие противозадирные характеристики и прокачиваемость, влагоупрочняется при хранении. Работоспособна при температуре -30. . . +160°С ЛКС-метал. Подшипники качения лургическая металлургического (ТУ 38. 1011107 оборудования -87) Закладная, высокие термическая, механическая и антиокислительная стабильности, водостойкость, хорошие противоизносные и противозадирные характеристики. Работоспособна при температуре -30. . . +150°С, кратковременно до +170°С Сиол (ТУ 38. 10152 -74) Заменители: ВНИИНП-242, ЛКС-2, КБС Высокие термо- и водостойкость; удовлетворительные консервационные свойства. Работоспособна при температуре -20. . . +120°С Скоростные подшипники электроверетен и нажимных валиков прядильных машин, работающие при частотах до 16000 мин-1

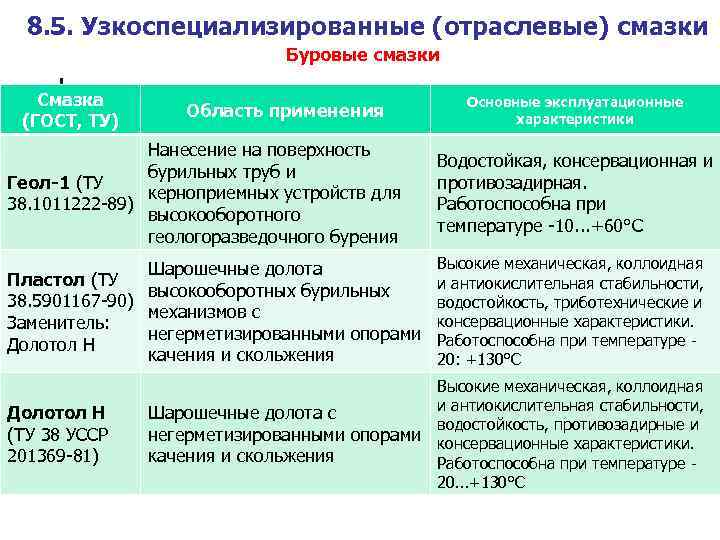

8. 5. Узкоспециализированные (отраслевые) смазки Буровые смазки Смазка (ГОСТ, ТУ) Область применения Основные эксплуатационные характеристики Нанесение на поверхность бурильных труб и Геол-1 (ТУ керноприемных устройств для 38. 1011222 -89) высокооборотного геологоразведочного бурения Водостойкая, консервационная и противозадирная. Работоспособна при температуре -10. . . +60°С Шарошечные долота Пластол (ТУ высокооборотных бурильных 38. 5901167 -90) механизмов с Заменитель: негерметизированными опорами Долотол Н качения и скольжения Высокие механическая, коллоидная и антиокислительная стабильности, водостойкость, триботехнические и консервационные характеристики. Работоспособна при температуре 20: +130°С Долотол Н (ТУ 38 УССР 201369 -81) Высокие механическая, коллоидная и антиокислительная стабильности, водостойкость, противозадирные и консервационные характеристики. Работоспособна при температуре 20. . . +130°С Шарошечные долота с негерметизированными опорами качения и скольжения

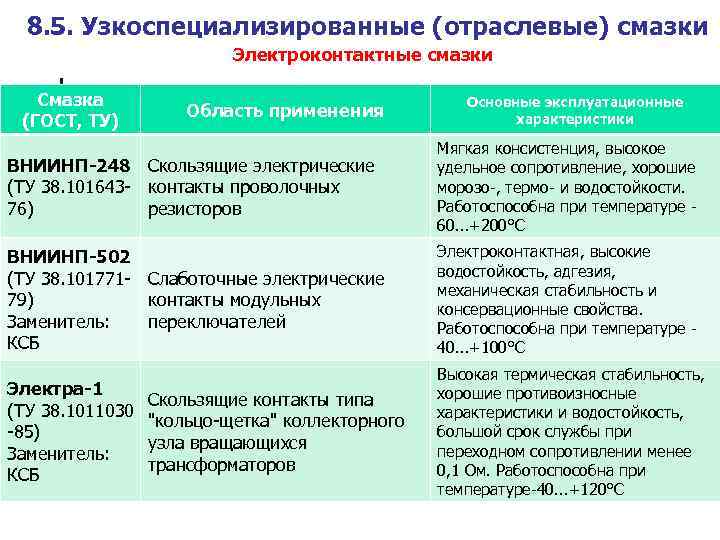

8. 5. Узкоспециализированные (отраслевые) смазки Электроконтактные смазки Смазка (ГОСТ, ТУ) Область применения Основные эксплуатационные характеристики ВНИИНП-248 Скользящие электрические (ТУ 38. 101643 - контакты проволочных 76) резисторов Мягкая консистенция, высокое удельное сопротивление, хорошие морозо-, термо- и водостойкости. Работоспособна при температуре 60. . . +200°С ВНИИНП-502 (ТУ 38. 101771 - Слаботочные электрические 79) контакты модульных Заменитель: переключателей КСБ Электроконтактная, высокие водостойкость, адгезия, механическая стабильность и консервационные свойства. Работоспособна при температуре 40. . . +100°С Электра-1 (ТУ 38. 1011030 -85) Заменитель: КСБ Высокая термическая стабильность, хорошие противоизносные характеристики и водостойкость, большой срок службы при переходном сопротивлении менее 0, 1 Ом. Работоспособна при температуре-40. . . +120°С Скользящие контакты типа "кольцо-щетка" коллекторного узла вращающихся трансформаторов

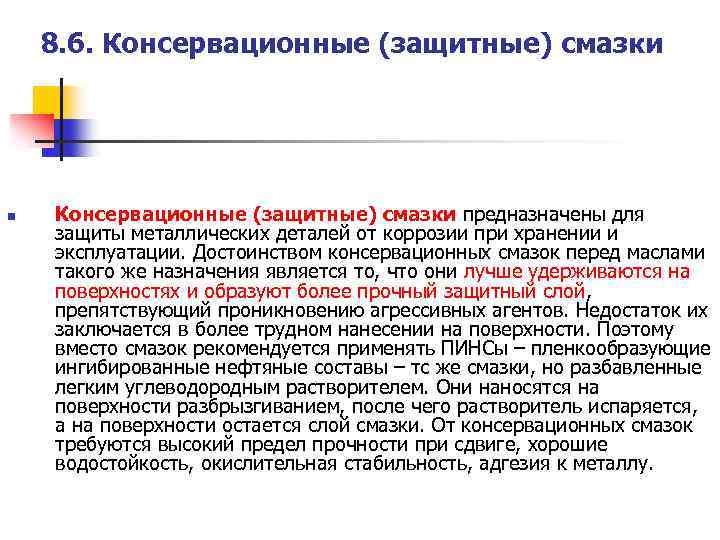

8. 6. Консервационные (защитные) смазки n Консервационные (защитные) смазки предназначены для защиты металлических деталей от коррозии при хранении и эксплуатации. Достоинством консервационных смазок перед маслами такого же назначения является то, что они лучше удерживаются на поверхностях и образуют более прочный защитный слой, препятствующий проникновению агрессивных агентов. Недостаток их заключается в более трудном нанесении на поверхности. Поэтому вместо смазок рекомендуется применять ПИНСы – пленкообразующие ингибированные нефтяные составы – тс же смазки, но разбавленные легким углеводородным растворителем. Они наносятся на поверхности разбрызгиванием, после чего растворитель испаряется, а на поверхности остается слой смазки. От консервационных смазок требуются высокий предел прочности при сдвиге, хорошие водостойкость, окислительная стабильность, адгезия к металлу.

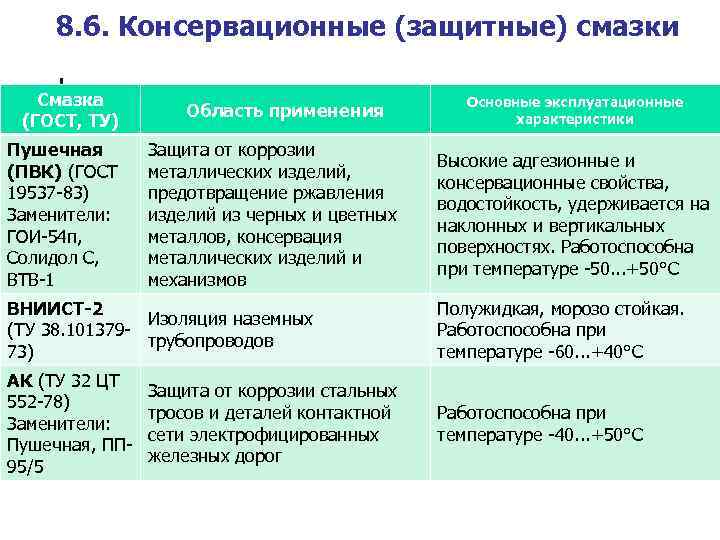

8. 6. Консервационные (защитные) смазки Смазка (ГОСТ, ТУ) Пушечная (ПВК) (ГОСТ 19537 -83) Заменители: ГОИ-54 п, Солидол С, ВТВ-1 Область применения Защита от коррозии металлических изделий, предотвращение ржавления изделий из черных и цветных металлов, консервация металлических изделий и механизмов Основные эксплуатационные характеристики Высокие адгезионные и консервационные свойства, водостойкость, удерживается на наклонных и вертикальных поверхностях. Работоспособна при температуре -50. . . +50°С ВНИИСТ-2 Изоляция наземных (ТУ 38. 101379 трубопроводов 73) Полужидкая, морозо стойкая. Работоспособна при температуре -60. . . +40°С АК (ТУ 32 ЦТ 552 -78) Заменители: Пушечная, ПП 95/5 Работоспособна при температуре -40. . . +50°С Защита от коррозии стальных тросов и деталей контактной сети электрофицированных железных дорог

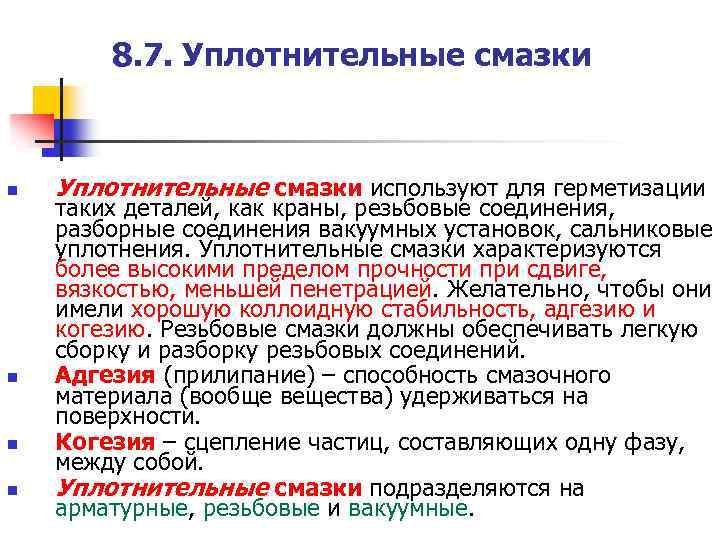

8. 7. Уплотнительные смазки n n Уплотнительные смазки используют для герметизации таких деталей, как краны, резьбовые соединения, разборные соединения вакуумных установок, сальниковые уплотнения. Уплотнительные смазки характеризуются более высокими пределом прочности при сдвиге, вязкостью, меньшей пенетрацией. Желательно, чтобы они имели хорошую коллоидную стабильность, адгезию и когезию. Резьбовые смазки должны обеспечивать легкую сборку и разборку резьбовых соединений. Адгезия (прилипание) – способность смазочного материала (вообще вещества) удерживаться на поверхности. Когезия – сцепление частиц, составляющих одну фазу, между собой. Уплотнительные смазки подразделяются на арматурные, резьбовые и вакуумные.
8. 7. Уплотнительные смазки Арматурные смазки Смазка (ГОСТ, ТУ) Для газовых кранов (ТУ 38. 101316 -78) Заменитель: Кранол Область применения Основные эксплуатационные характеристики Не растворима в нефтепродуктах, Арматура газовых магистралей и хорошо растворима в спирте и распределительных станций при кислородсодержащих растворителях. Работоспособна при температуре давлении до 5 Мпа 0. . . +50°С Плитол (ТУ Краны бытовых газовых плит 38. 5901261 -90) Низкая испаряемость, хорошие коллоидная стабильность и антифрикционные свойства. Работоспособна при температуре 0. . . +150°С, кратковременно до +180°С Кранол (ТУ У 13738828. 00197) Заменитель: смазка для газовых кранов Экологически безвредная, не растворима в нефтепродуктах, растворима в спирте и кислородсодержащих растворителях. Работоспособна при температуре 20. . . +50°С Арматура газовых магистралей, газораспределительных и компрессорных станций при давлении до 7, 5 Мпа

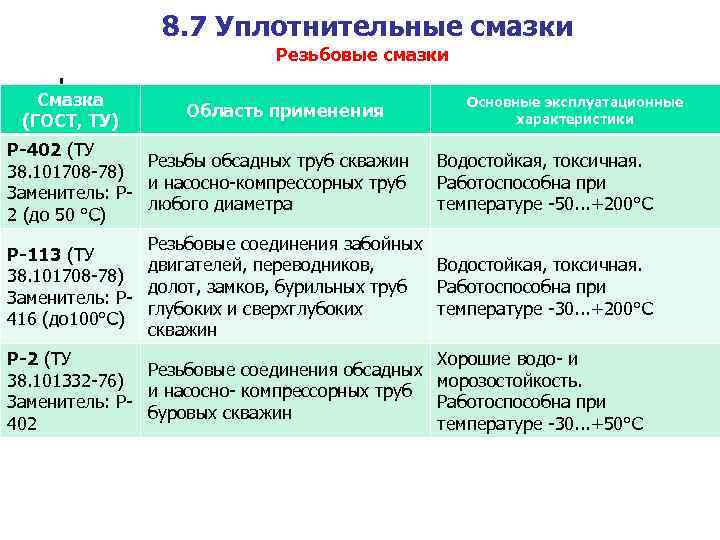

8. 7 Уплотнительные смазки Резьбовые смазки Смазка (ГОСТ, ТУ) Область применения Р-402 (ТУ Резьбы обсадных труб скважин 38. 101708 -78) и насосно-компрессорных труб Заменитель: Рлюбого диаметра 2 (до 50 °С) Основные эксплуатационные характеристики Водостойкая, токсичная. Работоспособна при температуре -50. . . +200°С Резьбовые соединения забойных Р-113 (ТУ двигателей, переводников, Водостойкая, токсичная. 38. 101708 -78) долот, замков, бурильных труб Работоспособна при Заменитель: Рглубоких и сверхглубоких температуре -30. . . +200°С 416 (до 100°С) скважин Р-2 (ТУ Резьбовые соединения обсадных 38. 101332 -76) и насосно- компрессорных труб Заменитель: Рбуровых скважин 402 Хорошие водо- и морозостойкость. Работоспособна при температуре -30. . . +50°С

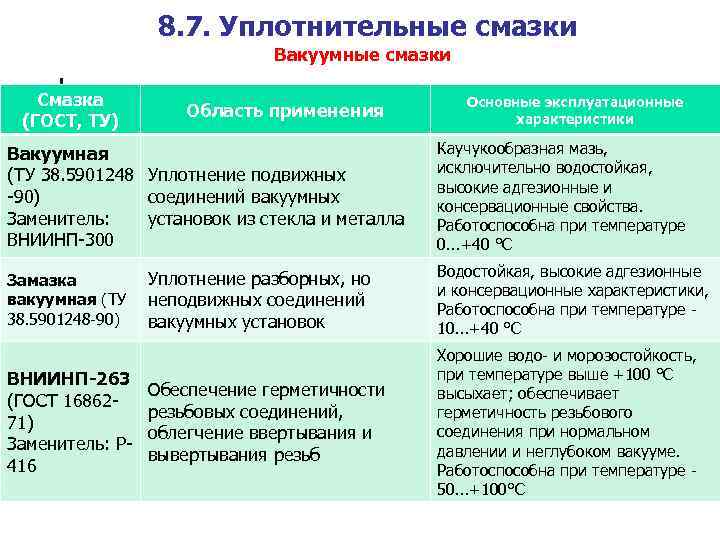

8. 7. Уплотнительные смазки Вакуумные смазки Смазка (ГОСТ, ТУ) Область применения Вакуумная (ТУ 38. 5901248 Уплотнение подвижных -90) соединений вакуумных Заменитель: установок из стекла и металла ВНИИНП-300 Замазка вакуумная (ТУ 38. 5901248 -90) ВНИИНП-263 (ГОСТ 1686271) Заменитель: Р 416 Основные эксплуатационные характеристики Каучукообразная мазь, исключительно водостойкая, высокие адгезионные и консервационные свойства. Работоспособна при температуре 0. . . +40 °С Уплотнение разборных, но неподвижных соединений вакуумных установок Водостойкая, высокие адгезионные и консервационные характеристики, Работоспособна при температуре 10. . . +40 °С Обеспечение герметичности резьбовых соединений, облегчение ввертывания и вывертывания резьб Хорошие водо- и морозостойкость, при температуре выше +100 °С высыхает; обеспечивает герметичность резьбового соединения при нормальном давлении и неглубоком вакууме. Работоспособна при температуре 50. . . +100°С

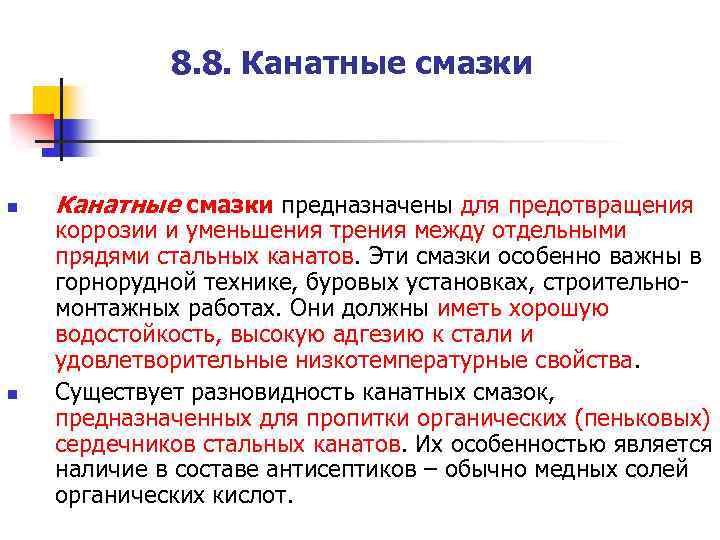

8. 8. Канатные смазки n n Канатные смазки предназначены для предотвращения коррозии и уменьшения трения между отдельными прядями стальных канатов. Эти смазки особенно важны в горнорудной технике, буровых установках, строительномонтажных работах. Они должны иметь хорошую водостойкость, высокую адгезию к стали и удовлетворительные низкотемпературные свойства. Существует разновидность канатных смазок, предназначенных для пропитки органических (пеньковых) сердечников стальных канатов. Их особенностью является наличие в составе антисептиков – обычно медных солей органических кислот.

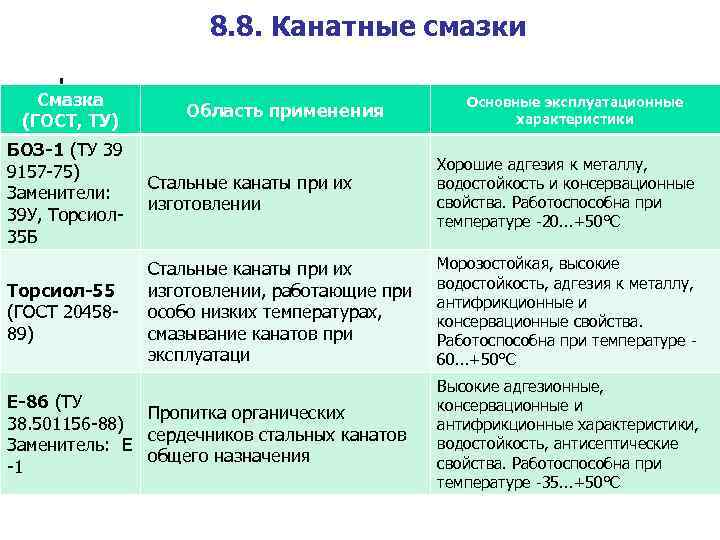

8. 8. Канатные смазки Смазка (ГОСТ, ТУ) Область применения Основные эксплуатационные характеристики БОЗ-1 (ТУ 39 9157 -75) Заменители: 39 У, Торсиол 35 Б Стальные канаты при их изготовлении Хорошие адгезия к металлу, водостойкость и консервационные свойства. Работоспособна при температуре -20. . . +50°С Торсиол-55 (ГОСТ 2045889) Стальные канаты при их изготовлении, работающие при особо низких температурах, смазывание канатов при эксплуатаци Морозостойкая, высокие водостойкость, адгезия к металлу, антифрикционные и консервационные свойства. Работоспособна при температуре 60. . . +50°С Е-86 (ТУ Пропитка органических 38. 501156 -88) сердечников стальных канатов Заменитель: Е общего назначения -1 Высокие адгезионные, консервационные и антифрикционные характеристики, водостойкость, антисептические свойства. Работоспособна при температуре -35. . . +50°С

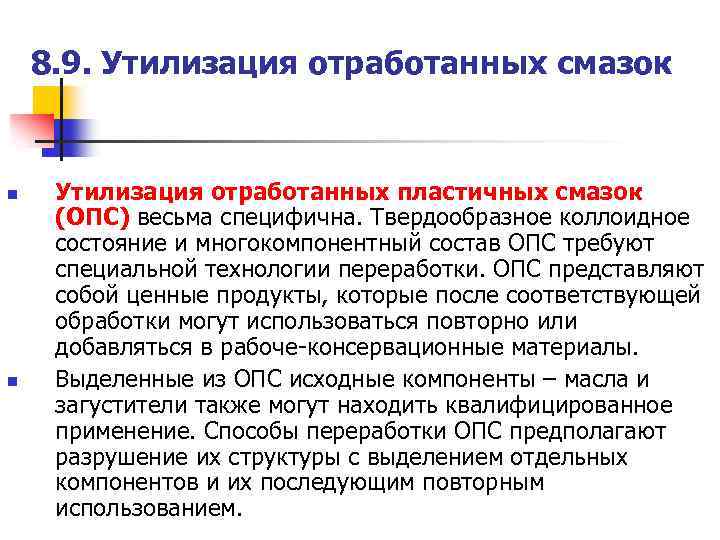

8. 9. Утилизация отработанных смазок n n Утилизация отработанных пластичных смазок (ОПС) весьма специфична. Твердообразное коллоидное состояние и многокомпонентный состав ОПС требуют специальной технологии переработки. ОПС представляют собой ценные продукты, которые после соответствующей обработки могут использоваться повторно или добавляться в рабоче-консервационные материалы. Выделенные из ОПС исходные компоненты – масла и загустители также могут находить квалифицированное применение. Способы переработки ОПС предполагают разрушение их структуры с выделением отдельных компонентов и их последующим повторным использованием.
