Лекция 8 Изображения Лекция 8 Изображения

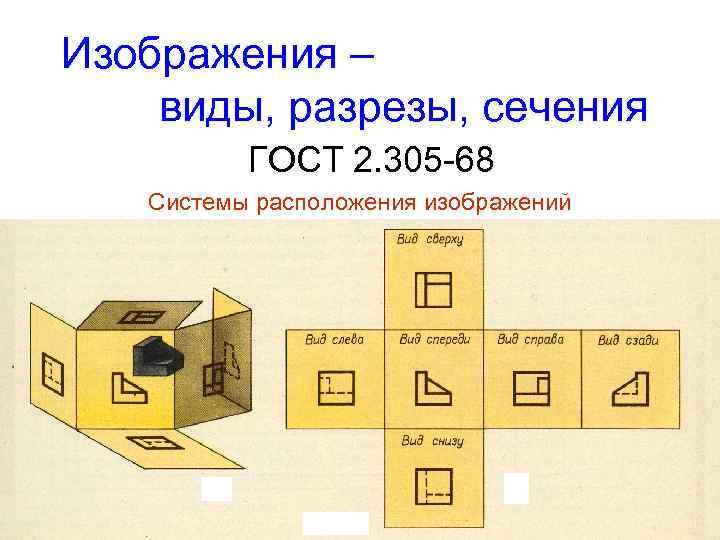

Изображения – виды, разрезы, сечения ГОСТ 2. 305 -68 Системы расположения изображений Европейская система Изображения – виды, разрезы, сечения ГОСТ 2. 305 -68 Системы расположения изображений Европейская система Американская система

Виды Видом называется изображение, на котором показана обращенная к наблюдателю видимая часть поверхности предмета Виды Видом называется изображение, на котором показана обращенная к наблюдателю видимая часть поверхности предмета • Все виды на чертеже должны, по возможности, располагаться в проекционной связи. В таких случаях на чертеже не наносятся какие-либо надписи, разъясняющие наименование видов.

Классификация видов Виды Основные Местные Дополнительные Классификация видов Виды Основные Местные Дополнительные

Основные виды • ГОСТ 2. 305 -68 устанавливает шесть названий основных видов • Чаще Основные виды • ГОСТ 2. 305 -68 устанавливает шесть названий основных видов • Чаще используют первые три вида. На чертеже не допускается выполнение лишних изображений. • Названия видов на чертежах не подписывают, если они расположены относительно главного вида (изображения) как на рисунке выше.

Основные виды • ГОСТом допускается располагать виды без проекционной связи, на любом месте поля Основные виды • ГОСТом допускается располагать виды без проекционной связи, на любом месте поля чертежа. В таких случаях вид обозначают стрелкой в направлении взгляда, а над изображением выполняют надпись по типу «А»

Рациональное использование поля чертежа * Главный вид выбирают таким образом, чтобы он давал наиболее Рациональное использование поля чертежа * Главный вид выбирают таким образом, чтобы он давал наиболее полное представление о форме и размерах детали * При наименьшем количестве видов в совокупности с другими изображениями чертеж должен полностью отображать конструкцию изделия.

Местные виды Местный вид – изображение отдельного, ограниченного места поверхности предмета. • Местный вид Местные виды Местный вид – изображение отдельного, ограниченного места поверхности предмета. • Местный вид может быть ограничен линией обрыва, осью симметрии или не ограничен. • Если местный вид выполняется в проекционной связи по направлению взгляда, то стрелку и надпись над местным видом не наносят.

Местные виды Местные виды

Дополнительные виды Дополнительный вид получается проецированием предмета на плоскость, не параллельную ни одной из Дополнительные виды Дополнительный вид получается проецированием предмета на плоскость, не параллельную ни одной из основных плоскостей проекций.

 • Если дополнительный вид располагается не в проекционной связи (смещен), то направление взгляда • Если дополнительный вид располагается не в проекционной связи (смещен), то направление взгляда должно быть указано стрелкой А и над изображением выполняется надпись «А» • Дополнительный вид допускается поворачивать, тогда к надписи «Б» добавляют справа знак «повернуто»

Разрезы Разрезом называется изображение предмета, полученное при мысленном рассечении его одной или несколькими секущими Разрезы Разрезом называется изображение предмета, полученное при мысленном рассечении его одной или несколькими секущими плоскостями. При этом часть предмета, расположенная перед секущей плоскостью, мысленно удаляется. На плоскости проекций изображается то, что расположено в секущей плоскости и то, что расположено за ней. Фигура сечения штрихуется. • Мысленное рассечение предмета относится только к данному разрезу и не влечет за собой изменения других изображений того же предмета • Штриховка на всех изображениях детали выполняется, как правило, в одном направлении. !!! стр. 61 пособия

Классификация разрезов Разрезы Простые Вертикальные Фронтальные Горизонтальные Профильные Сложные Наклонные Ступенчатые Местные Ломаные Классификация разрезов Разрезы Простые Вертикальные Фронтальные Горизонтальные Профильные Сложные Наклонные Ступенчатые Местные Ломаные

Разрезы простые Простым разрезом называется разрез, полученный применении одной секущей плоскости. • Горизонтальные, фронтальные Разрезы простые Простым разрезом называется разрез, полученный применении одной секущей плоскости. • Горизонтальные, фронтальные и профильные разрезы могут размещаться на месте соответствующих видов

Фронтальный разрез Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций Фронтальный разрез Вертикальный разрез называется фронтальным, если секущая плоскость параллельна фронтальной плоскости проекций

Профильный разрез Вертикальный разрез называется профильным, если секущая плоскость параллельна профильной плоскости проекций Профильный разрез Вертикальный разрез называется профильным, если секущая плоскость параллельна профильной плоскости проекций

Обозначение разрезов Простые разрезы не обозначают если: • Секущая плоскость совпадает с плоскостью симметрии Обозначение разрезов Простые разрезы не обозначают если: • Секущая плоскость совпадает с плоскостью симметрии детали в целом • Разрез расположен в непосредственной проекционной связи с видом • Они не разделены какими-либо другими изображениями !!! стр. 61 пособия

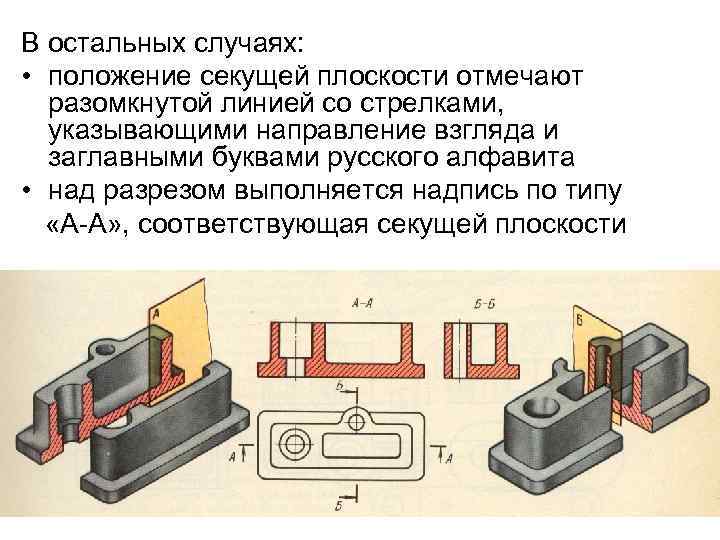

В остальных случаях: • положение секущей плоскости отмечают разомкнутой линией со стрелками, указывающими направление В остальных случаях: • положение секущей плоскости отмечают разомкнутой линией со стрелками, указывающими направление взгляда и заглавными буквами русского алфавита • над разрезом выполняется надпись по типу «А-А» , соответствующая секущей плоскости

Соединение части вида и части разреза На одном изображении допускается соединять часть вида и Соединение части вида и части разреза На одном изображении допускается соединять часть вида и часть разреза. Линии невидимого контура на соединяемых частях вида и разреза обычно не показываются. • Если вид и располагаемый на его месте разрез представляют собой симметричные фигуры, то можно соединить половину вида и половину разреза, разделяя их штрихпунктирной тонкой линией, являющейся осью симметрии. !!! стр. 62 пособия

Часть разреза располагают правее или ниже оси симметрии. • !!! Если с осью симметрии Часть разреза располагают правее или ниже оси симметрии. • !!! Если с осью симметрии совпадает проекция какой-либо линии, например, ребра, то вид от разреза отделяется тонкой волнистой линией, проводимой правее или левее оси симметрии.

Разрезы простые - наклонные Наклонными называются разрезы, образованные секущими проецирующими плоскостями. • Наклонные разрезы Разрезы простые - наклонные Наклонными называются разрезы, образованные секущими проецирующими плоскостями. • Наклонные разрезы должны строиться в соответствии с направлением взгляда. • Наклонные разрезы всегда обозначают!

Разрезы местные Разрез, служащий для выявления формы предмета лишь в отдельном ограниченном месте, называется Разрезы местные Разрез, служащий для выявления формы предмета лишь в отдельном ограниченном месте, называется местным и ограничивается на виде сплошной волнистой линией. !!! Местные разрезы не обозначают!

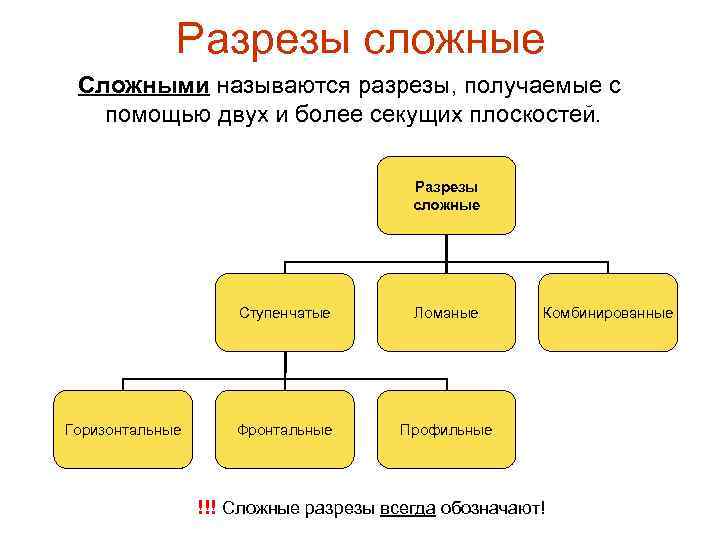

Разрезы сложные Сложными называются разрезы, получаемые с помощью двух и более секущих плоскостей. Разрезы Разрезы сложные Сложными называются разрезы, получаемые с помощью двух и более секущих плоскостей. Разрезы сложные Ступенчатые Горизонтальные Ломаные Фронтальные Комбинированные Профильные !!! Сложные разрезы всегда обозначают!

Разрезы сложные ступенчатые Ступенчатыми разрезами называются разрезы, выполненные несколькими параллельными секущими плоскостями. * Все Разрезы сложные ступенчатые Ступенчатыми разрезами называются разрезы, выполненные несколькими параллельными секущими плоскостями. * Все секущие плоскости совмещаются с одной (фронтальной) плоскостью.

Разрезы сложные ломаные Ломаными называются разрезы, полученные от рассечения предмета не параллельными, а пересекающимися Разрезы сложные ломаные Ломаными называются разрезы, полученные от рассечения предмета не параллельными, а пересекающимися плоскостями. * Секущие плоскости условно поворачивают (вместе с фигурой сечения) около линии взаимного пересечения до совмещения с плоскостью, параллельной какой-либо из основных плоскостей проекций, поэтому ломаные разрезы могут быть фронтальными, горизонтальными или профильными.

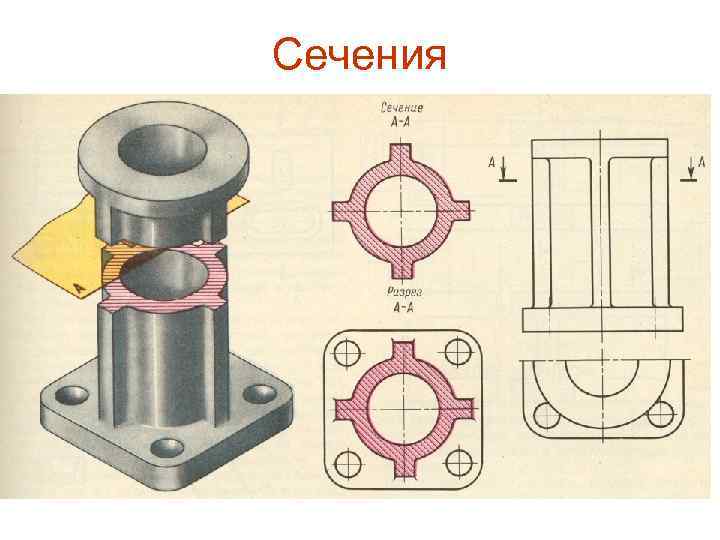

Сечения Сечением называется изображение фигуры, получающееся при мысленном рассечении предмета одной или несколькими плоскостями. Сечения Сечением называется изображение фигуры, получающееся при мысленном рассечении предмета одной или несколькими плоскостями. В отличие от разреза на сечении показывается только то, что расположено непосредственно в секущей плоскости. Секущие плоскости должны выбираться так, чтобы получились нормальные поперечные сечения.

Классификация сечений Сечения Симметричные Наложенные Несимметричные Вынесенные Расположенные в разрыве изображения Классификация сечений Сечения Симметричные Наложенные Несимметричные Вынесенные Расположенные в разрыве изображения

Обозначение сечений • Не обозначают вынесенное симметричное сечение, расположенное в непосредственной близости от изображения, Обозначение сечений • Не обозначают вынесенное симметричное сечение, расположенное в непосредственной близости от изображения, если его ось симметрии совпадает с положением секущей плоскости и пересекает контур изображения предмета. • В остальных случаях сечение обозначают разомкнутой линией со стрелками и заглавными буквами русского алфавита, а над самими сечениями выполняется надпись по типу «А-А» !!! стр. 78 пособия

 • Для несимметричных сечений, расположенных в разрыве или наложенных, положение секущей плоскости указывается • Для несимметричных сечений, расположенных в разрыве или наложенных, положение секущей плоскости указывается линией сечения со стрелками, но буквами не обозначается. • Если секущая плоскость проходит через некруглые отверстия и сечение получается состоящим из отдельных частей, то сечение должно быть заменено разрезом.

 • При совпадении секущей плоскости с осью поверхности вращения, ограничивающей отверстия или углубления, • При совпадении секущей плоскости с осью поверхности вращения, ограничивающей отверстия или углубления, контур отверстия или углубления в сечении показывается полностью, т. е. сечение оформляется как разрез. !!! стр. 79 пособия

Выносные элементы • Если какая-либо часть предмета требует графического пояснения формы, размеров из-за мелкого Выносные элементы • Если какая-либо часть предмета требует графического пояснения формы, размеров из-за мелкого ее изображения, то применяют дополнительное ее изображение, называемое выносным элементом.

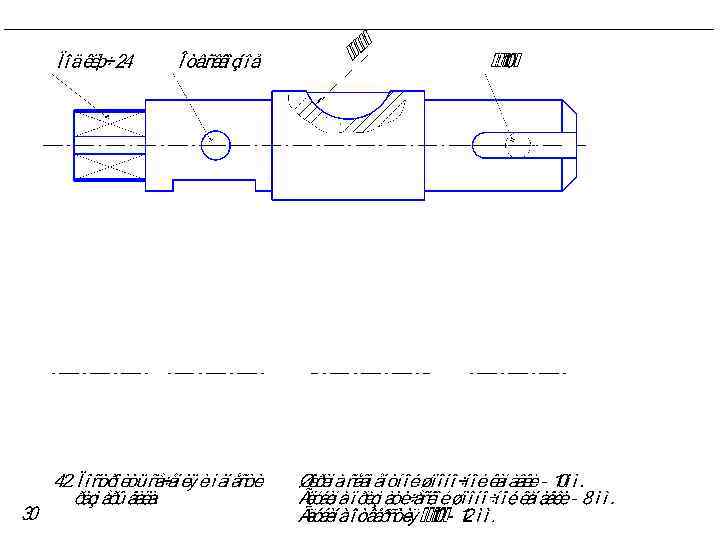

Условности и упрощения, применяемые при выполнении изображений • Такие элементы деталей, как тонкие стенки, Условности и упрощения, применяемые при выполнении изображений • Такие элементы деталей, как тонкие стенки, ребра жесткости, ушки, спицы колес, маховиков и т. п. показываются на разрезе незаштрихованными в том случае, когда секущая плоскость направлена вдоль оси или длинной стороны этих элементов детали.

 • Такие детали, как винты, заклепки, шпонки, непустотелые валы, рукоятки, шпиндели и т. • Такие детали, как винты, заклепки, шпонки, непустотелые валы, рукоятки, шпиндели и т. п. , при продольном разрезе показывают нерассеченными. Шарики всегда показывают нерассеченными. • При необходимости выделения на чертеже плоских поверхностей предмета на них проводят диагонали сплошными тонкими линиями. • Длинные предметы допускается изображать с разрывом.

 • Для показа отверстия в ступицах зубчатых колес, шкивов и т. п. вместо • Для показа отверстия в ступицах зубчатых колес, шкивов и т. п. вместо второго изображения детали рекомендуется давать только контур отверстий (местный вид). • На поверхности некоторых деталей может быть орнамент, сетка, накатка и т. п. , эти элементы допускается изображать не полностью, а частично с возможным упрощением.

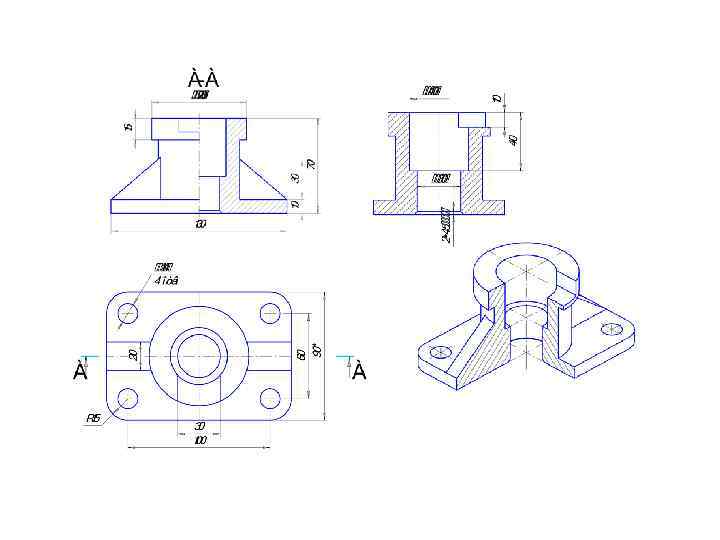

Правила простановки размеров Правила нанесения размеров устанавливает ГОСТ 2. 307 -68. • Общее количество Правила простановки размеров Правила нанесения размеров устанавливает ГОСТ 2. 307 -68. • Общее количество размеров на чертеже должно быть минимальным, но достаточным для изготовления детали. • Размеры повторять на разных изображениях не допускается. Каждый размер проставляется только один раз. !!! стр. 72 -74 пособия

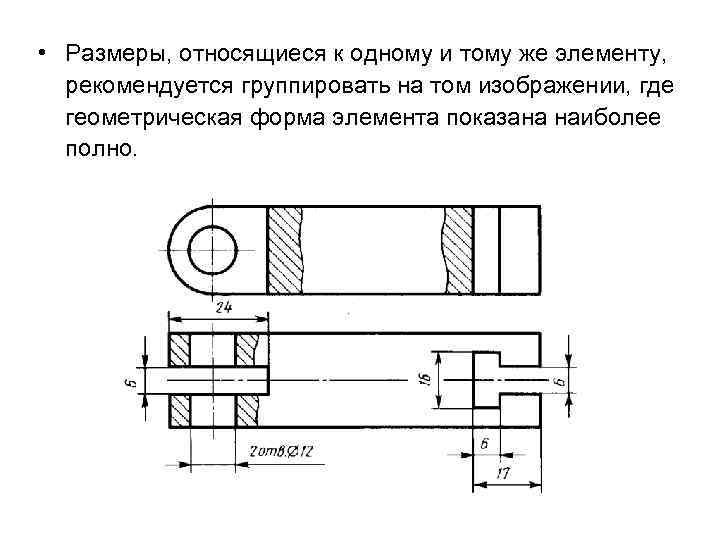

 • Размеры, относящиеся к одному и тому же элементу, рекомендуется группировать на том • Размеры, относящиеся к одному и тому же элементу, рекомендуется группировать на том изображении, где геометрическая форма элемента показана наиболее полно.

 • • • Размерные и выносные линии предпочтительно наносить вне контура изображения. Необходимо • • • Размерные и выносные линии предпочтительно наносить вне контура изображения. Необходимо избегать пересечения размерных и выносных линий. Категорически запрещается выносить меньший размер за больший.

 • Внешние размеры рекомендуется располагать со стороны вида, а внутренние – со стороны • Внешние размеры рекомендуется располагать со стороны вида, а внутренние – со стороны разреза. • Простановка размеров от линии невидимого контура не рекомендуется.

Обозначения графические материалов и правила их нанесения на чертежах. Металлы и твердые сплавы. Неметаллические Обозначения графические материалов и правила их нанесения на чертежах. Металлы и твердые сплавы. Неметаллические материалы, в том числе волокнистые, монолитные и прессованые. Дерево. Грунт естественный. Стекло и светопрозрачные материалы. Жидкости.

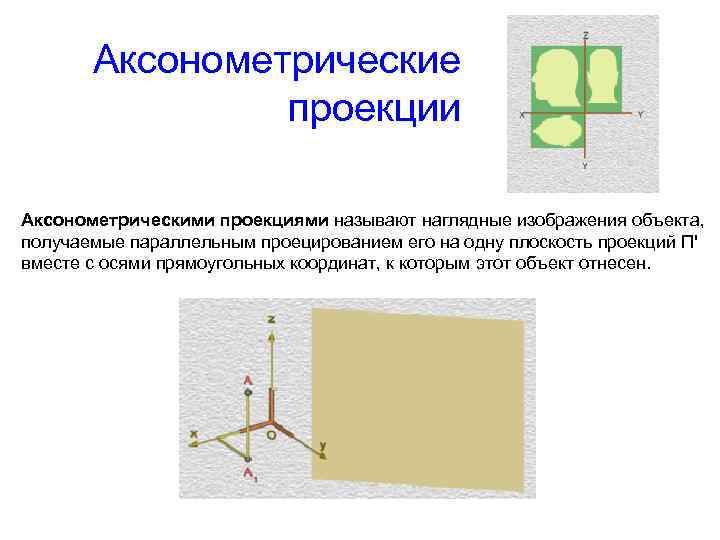

Аксонометрические проекции Аксонометрическими проекциями называют наглядные изображения объекта, получаемые параллельным проецированием его на одну Аксонометрические проекции Аксонометрическими проекциями называют наглядные изображения объекта, получаемые параллельным проецированием его на одну плоскость проекций П' вместе с осями прямоугольных координат, к которым этот объект отнесен.

Прямоугольная изометрия Аксонометрические оси также расположены под равными углами (120°) одна к другой, ось Прямоугольная изометрия Аксонометрические оси также расположены под равными углами (120°) одна к другой, ось z вертикальна. Показатели искажения по всем осям равны 0, 82. Они условно приняты равными единице. Окружности, расположенные в координатной плоскости или в плоскости, параллельной ей, проецируются эллипсами

Пример построения эллипсов в трех плоскостях !!! стр. 75 пособия Пример построения эллипсов в трех плоскостях !!! стр. 75 пособия

Штриховка в прямоугольной изометрии В аксонометрических проекциях спицы маховиков и шкивов, ребра жесткости и Штриховка в прямоугольной изометрии В аксонометрических проекциях спицы маховиков и шкивов, ребра жесткости и подобные элементы штрихуют.

Прямоугольная диметрия В прямоугольной диметрии ось z вертикальна, оси х и у наклонены соответственно Прямоугольная диметрия В прямоугольной диметрии ось z вертикальна, оси х и у наклонены соответственно под углами 7° 10' и 41° 25' к горизонтальной линии чертежа. Показатели искажения по осям х и z равны 1, по оси у - 0, 5. Окружности, расположенные в координатной плоскости или в плоскости, параллельной ей, проецируются эллипсами

Фронтальная косоугольная изометрия Горизонтальная косоугольная изометрия Фронтальная косоугольная диметрия Фронтальная косоугольная изометрия Горизонтальная косоугольная изометрия Фронтальная косоугольная диметрия

Домашнее задание: 1. Работы № 6 и 7 на листах А 3. До встречи! Домашнее задание: 1. Работы № 6 и 7 на листах А 3. До встречи! Консультация – четверг 16. 10
