Лекция 8 Фосфо ы Карбонатолиты Эвапориты Пелитолиты Апатитовый

Лекция 8 Фосфо ы Карбонатолиты Эвапориты Пелитолиты Апатитовый карьер «Центральный» (Хибины, Россия) Фосфоритовый карьер в Западной Сахаре http: //elementy. ru/news? newsid=431172 http: //i 110. photobucket. com/albums/n 85/omelet 4 th/berm. jpg

Минералы фосфоритов 8 -2 Фторапатит Ca 5(PO 4)3 F Гидроксилапатит Ca 5(PO 4)3(OH)2 Карбонатапатит Ca 5(PO 4)3(CO 3) Даллит Ca 5 (PO 4)3(CO 3, OH) Франколит Ca 5 (PO 4)3(CO 3, Cl) Пленочный фосфат 1. Хемогенные: 2. Биогенные: а) пластовые, б) псевдоморфозы, в)стяжения, г) конкреции, д) желваки а) органические остатки, б) островные 3. Переотложенные: а) карстовых, а) брекчии

8 -3 Фрагмент классификации фосфоритов (Классификация. . , 1998) Надгруппа Группа Подгруппа Вид Раковинные Монобиокомпонентные Биоморфные Губковые Водорослевые Костяные Полибиокомпонентные Полираковинные Поливодорослевые Полибиокластовые Копролитовые Моно- и поликопролитовые Биотурбитовые Моно- и полибиотурбитовые Парабиоморфные Яснозернистые (фанеромерные) Моносфероагрегатные и полисфероагрегатные Абиоморфные Парасфероагрегатные Оолитовые Сферолитовые Пизолитовые Бобовые Желваковые Конкреционные Колломорфные Кавернозные Псефитовые Обломочные (кластовые) Гравелито-дресвяные Псаммитовые Гетерокластовые (разнообломочные)

8 -4 Фосфатизированные зоофрагменты (по Ю. Н. Занину, 1992) 1 см Флорида, формация Боун Белли (Ng). Предоставлено Дж. Каткартом.

8 -5 Фосфоритовая фитоморфоза (по Ю. Н. Занину, 1992) 3 см Видны ходы древоточцев, заполненые кварцево-глауконитовым пиритизированным материалом. Поппинское месторождение, верхний мел, Восточно-Европейская платформа. Предоставлено В. Д. Войлошниковым.

6 -6 Биотурбитовый фосфорит (по Ю. Н. Занину, 1992) Заполненные фосфатсодержащим материалом ходы ракообразных в отложениях формации Метлауи, Тунис (Pg).

8 -7 Оолитовые фосфориты (по Ю. Н. Занину, 1992) 1 2 1 мм 3 1 мм 1 - контактовый (соприкосновения) цемент. Тихий океан, о. Науру. Ув. 50. 2 - крустификационный фосфатный цемент псевдоолитовых зерен фосфоритов. Индийский океан, о. Рождества. Ув. 40. 0, 2 мм 3 - фосфатно-железистые оолиты. Сибирская платформа, р. Лена (S 2). Светлое - фосфатный материал, темное – железистый. Ув. 160.

8 -8 Тонкослоистый фосфорит (по Ю. Н. Занину, 1992) Почковидно-корковое гипергенное образование. Бассейн Каратау, месторождение Джанытас. Ув. 14 1 см

8 -9 Брекчиевый фосфорит (по Ю. Н. Занину, 1992) 1 см Ц. Казахстан, месторождение Сары-сай. Серое – фосфатный материал.

8 -10 Фосфатная брекчия (по Ю. Н. Занину, 1992) 3 мм Зона гипергенного преобразования первичных фосфоритов Тамалыкского месторождения, в обломках и цементе – фосфатный материал. Горная Шория.

8 -11 Фосфорит (преф. Куньмин, пров. Юньнань, Ю-З Китай) Ушица, Украина 25 см http: //www. fmm. ru/specimensen/vitr 19/20914 c 1 en. htm Марион, Флорида 1 см http: //www. aggregatepros. com/Definitions. Minerals. Hardrock. Phosphate. html http: //www. sciencephoto. com/images/download_lo_res. html? id=670071956 http: //www. photolib. noaa. gov/bigs/expl 0307. jpg 1 см http: //www 1. newark. ohio-state. edu/Professional/OSU/Faculty/jstjohn/Common%20 rocks/Phosphorite. htm Фото: G. Sedberry Чарлстон, Ю. Каролина

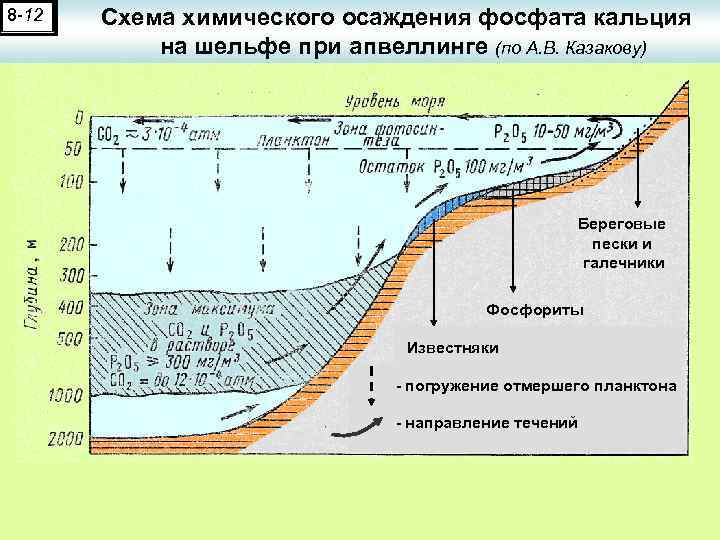

8 -12 Схема химического осаждения фосфата кальция на шельфе при апвеллинге (по А. В. Казакову) Береговые пески и галечники Фосфориты Известняки - погружение отмершего планктона - направление течений

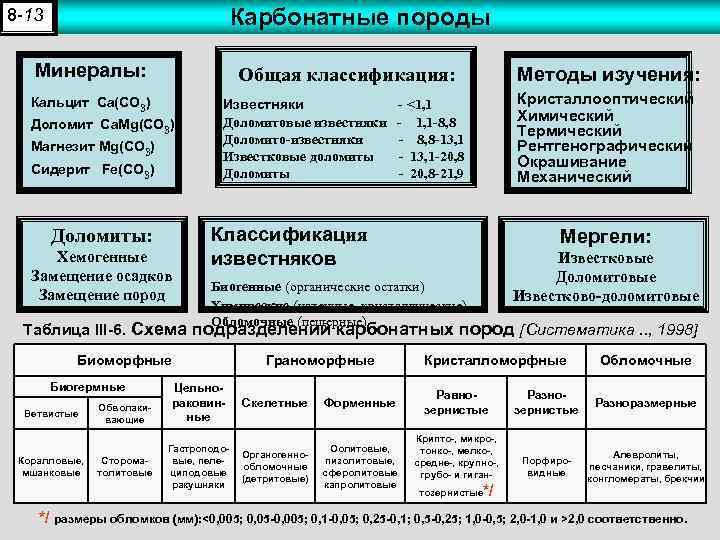

Карбонатные породы 8 -13 Минералы: Общая классификация: Кальцит Ca(CO 3) Известняки - <1, 1 Доломитовые известняки - 1, 1 -8, 8 Доломито-известняки - 8, 8 -13, 1 Известковые доломиты - 13, 1 -20, 8 Доломиты - 20, 8 -21, 9 Доломит Ca. Mg(CO 3)2 Магнезит Mg(CO 3) Сидерит Fe(CO 3) Доломиты: Хемогенные Замещение осадков Замещение пород Методы изучения: Кристаллооптический Химический Термический Рентгенографический Окрашивание Механический Классификация известняков Мергели: Известковые Доломитовые Известково-доломитовые Биогенные (органические остатки) Химические (натечные, кристаллические) Обломочные (пещерные) Таблица III-6. Схема подразделений карбонатных пород [Систематика. . , 1998] Биоморфные Биогермные Ветвистые Коралловые, мшанковые Обволакивающие Стороматолитовые Цельнораковинные Гастроподовые, пелециподовые ракушняки Граноморфные Скелетные Форменные Органогеннообломочные (детритовые) Оолитовые, пизолитовые, сферолитовые капролитовые Кристалломорфные Обломочные Равнозернистые Разноразмерные Крипто-, микро-, тонко-, мелко-, средне-, крупно-, грубо- и гиган- Порфировидные Алевролиты, песчаники, гравелиты, конгломераты, брекчии */ тозернистые */ размеры обломков (мм): <0, 005; 0, 05 -0, 005; 0, 1 -0, 05; 0, 25 -0, 1; 0, 5 -0, 25; 1, 0 -0, 5; 2, 0 -1, 0 и >2, 0 соответственно.

8 -14 Классификация глинисто-карбонатных пород (Фролов, 1993; Классификация. . , 1998 ) Петротипы: Литотипы: 1 - 6 – известняки 7 - 12 – доломиты 13 - 15 – глины 16 - 23 – мергели Пример: 1 – известняк, 2 – известняк доломитистый, 3 – известняк доломитовый, 4 – известняк глинистый, 5 – известняк глинистый доломитистый, 6 – известняк глинистый доломитовый

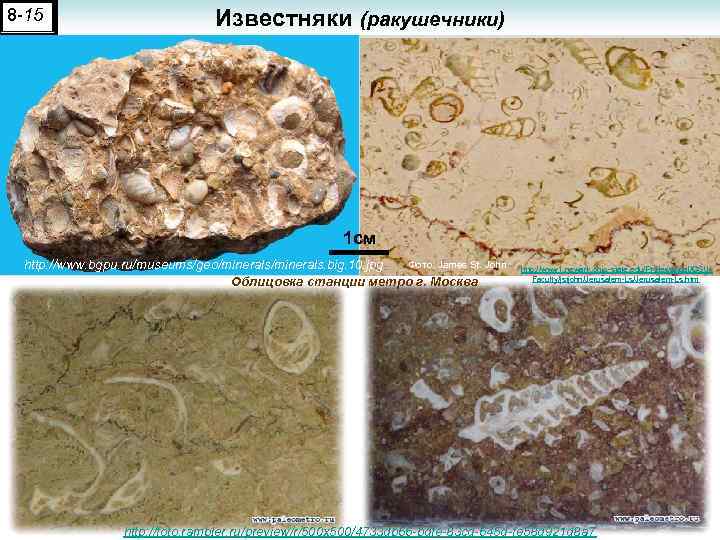

8 -15 Известняки (ракушечники) 1 см Фото: James St. John http: //www. bgpu. ru/museums/geo/minerals. big. 10. jpg Облицовка станции метро г. Москва http: //www 1. newark. ohio-state. edu/Professional/OSU/ Faculty/jstjohn/Jerusalem-Ls. htm http: //foto. rambler. ru/preview/r/500 x 500/4733 db 66 -bdfe-83 cd-645 d-fe 58 d 921 d 8 a 7

8 -16 Известковый туф http: //www. webois. org. ua/jewellery/stones/games 117. htm

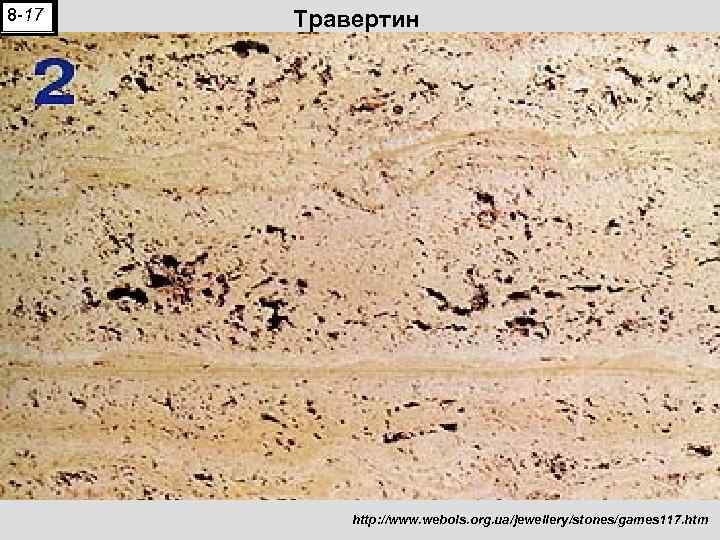

8 -17 Травертин http: //www. webois. org. ua/jewellery/stones/games 117. htm

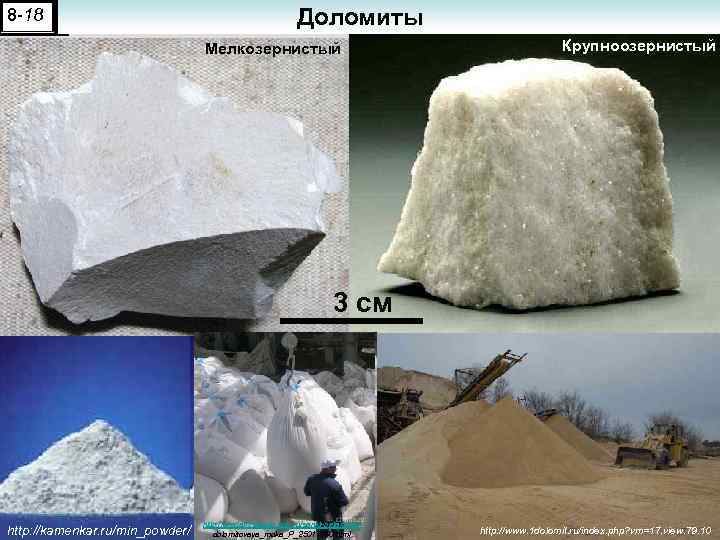

8 -18 III-8 -1 Доломиты Мелкозернистый Крупноозернистый 3 см http: //kamenkar. ru/min_powder/ http: //prodam. slando. spb. ru/sankt-peterburg/ dolomitovaya_muka_P_25017530. html http: //www. 1 dolomit. ru/index. php? vm=17. view. 79. 10

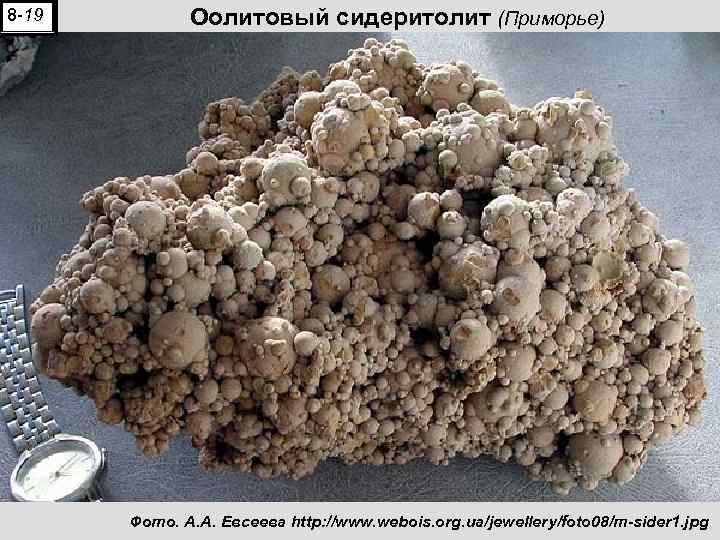

8 -19 Оолитовый сидеритолит (Приморье) Фото. А. А. Евсеева http: //www. webois. org. ua/jewellery/foto 08/m-sider 1. jpg

8 -20 Сидеритовые конкреции Дальнегорск, Приморье. Фото А. А. Евсеева http: //www. webois. org. ua/jewellery/foto 08/m-sider 2. jpg

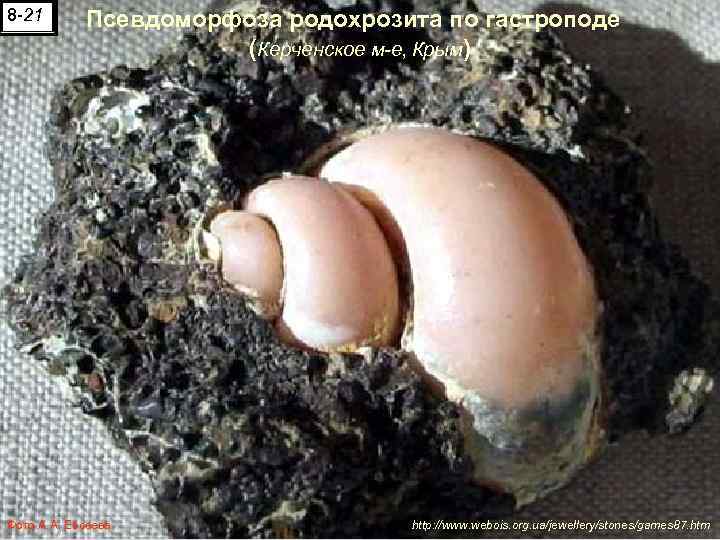

8 -21 Псевдоморфоза родохрозита по гастроподе (Керченское м-е, Крым) Фото А. А. Евсеева http: //www. webois. org. ua/jewellery/stones/games 87. htm

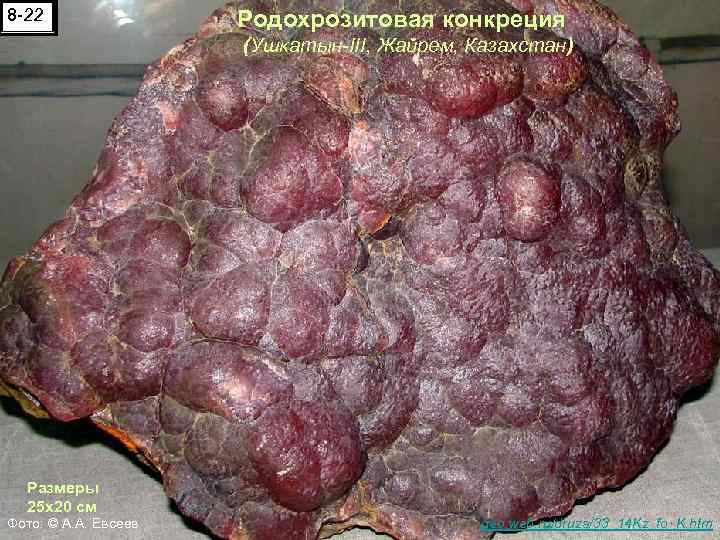

8 -22 Родохрозитовая конкреция (Ушкатын-III, Жайрем, Казахстан) Размеры 25 х20 см Фото: © А. А. Евсеев geo. web. ru/druza/33_14 Kz_fo_K. htm

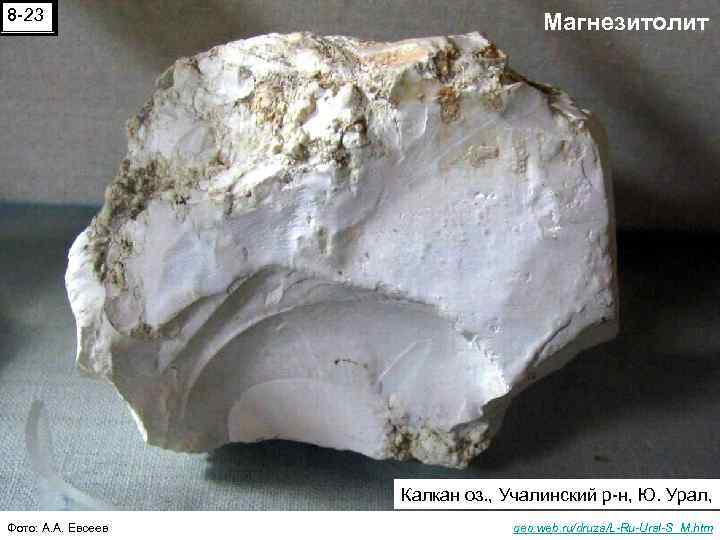

8 -23 Магнезитолит Калкан оз. , Учалинский р-н, Ю. Урал, Фото: А. А. Евсеев geo. web. ru/druza/L-Ru-Ural-S_M. htm

8 -24 Сода (натрон) (Оз. Натрон, Танзания) Фото: А. А. Евсеева http: //geo. web. ru/druza/m-soda_20_8694. jpg

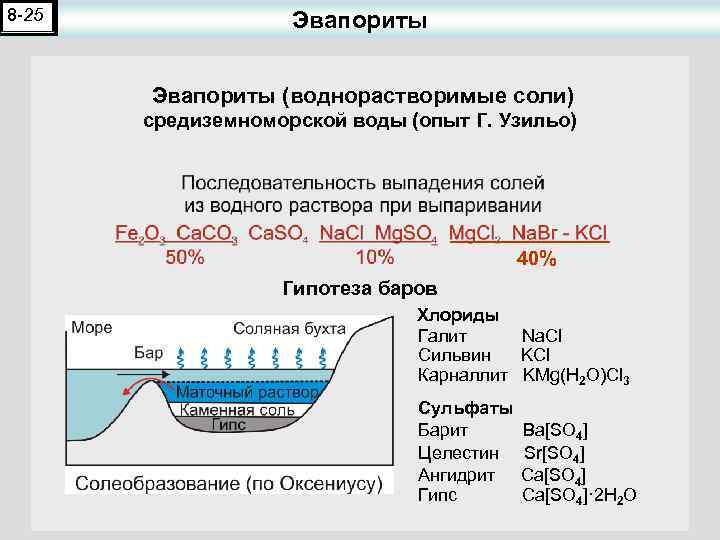

8 -25 Эвапориты (воднорастворимые соли) средиземноморской воды (опыт Г. Узильо) 40% Гипотеза баров Хлориды Галит Na. Cl Сильвин KCl Карналлит KMg(H 2 O)Cl 3 Сульфаты Барит Ba[SO 4] Целестин Sr[SO 4] Ангидрит Ca[SO 4] Гипс Ca[SO 4]· 2 H 2 O

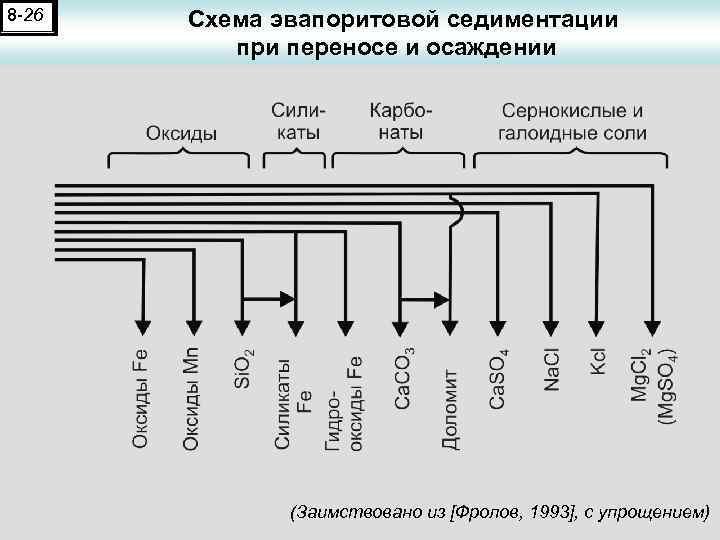

8 -26 Схема эвапоритовой седиментации при переносе и осаждении (Заимствовано из [Фролов, 1993], с упрощением)

8 -27 Соляная тектоника Схема развития соляных куполов в Северо-Германской впадине (по Трусгейму). Условия проявления: 1. Спокойный тектонический режим устойчивого осадконакопления 2. Литифицированные породы подошвы 3. Пластичные породы кровли 4. Пластичность солевого пласта 5. Гравитационная неустойчивость 6. Длительность процесса Стадии формирования соляных диапиров (по В. Е. Хаину) http: //www. cultinfo. ru/fulltext/1/001/010/001/283266298. jpg Заимствовано у Н. И. Ерёмина (2004) http: //geo. web. ru/db/msg. html? uri=glava_4. htm&mid=1172887

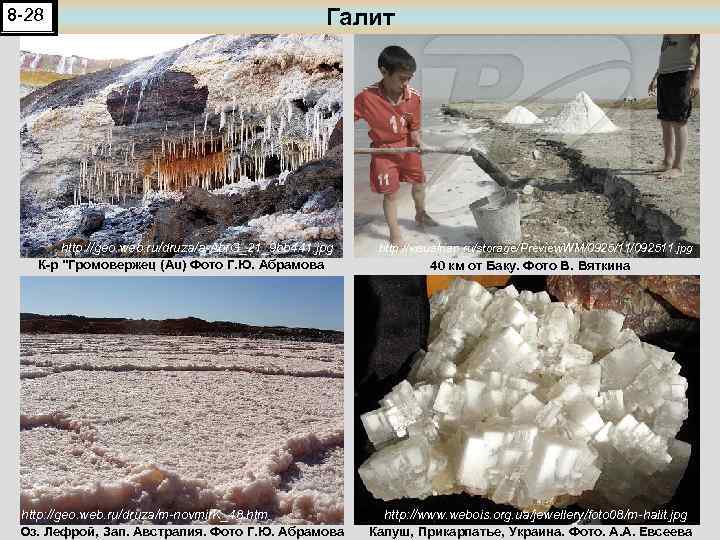

8 -28 Галит http: //geo. web. ru/druza/a-Abr. G_21_9 bb 441. jpg К-р "Громовержец (Au) Фото Г. Ю. Абрамова http: //geo. web. ru/druza/m-novmir. K_48. htm Оз. Лефрой, Зап. Австралия. Фото Г. Ю. Абрамова http: //visualrian. ru/storage/Preview. WM/0925/11/092511. jpg 40 км от Баку. Фото В. Вяткина http: //www. webois. org. ua/jewellery/foto 08/m-halit. jpg Калуш, Прикарпатье, Украина. Фото. А. А. Евсеева

8 -29 Сильвинит и карналлит http: //geo. web. ru/druza/m-mus_Kirovsk_DT. htm М-ние Старобинское, Белоруссия. Фото А. А. Евсеева http: //www. geocollect. ru/big_col/karnallit. jpg Карналлит. Заимствовано с сайта «Литотерапия» . http: //www. speleopaleozoy. ru/index. shtml Сильвинит полосчатый http: //geo. web. ru/druza/m-carnal_Ukr. jpg Карналлит. М-ние Стебник, Укр. Фото Н. Пекова

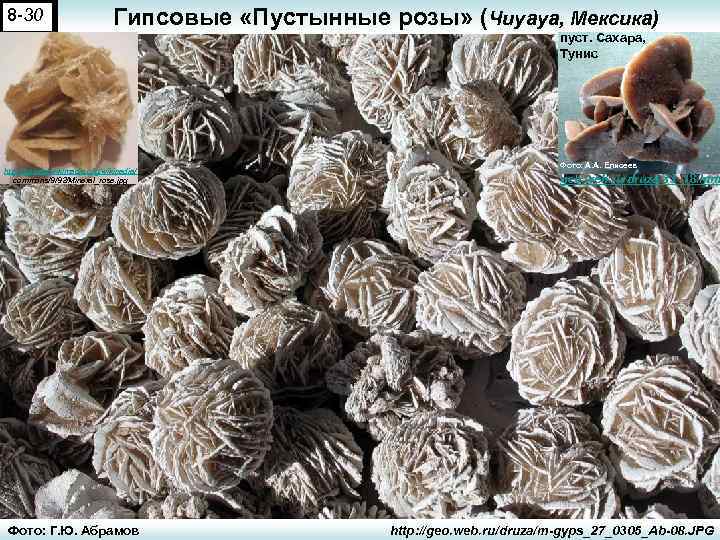

8 -30 Гипсовые «Пустынные розы» (Чиуауа, Мексика) пуст. Сахара, Тунис http: //upload. wikimedia. org/wikipedia/ commons/9/92/Mineral_rose. jpg Фото: Г. Ю. Абрамов Фото: А. А. Елисеев geo. web. ru/druza/33_18. htm http: //geo. web. ru/druza/m-gyps_27_0305_Ab-08. JPG

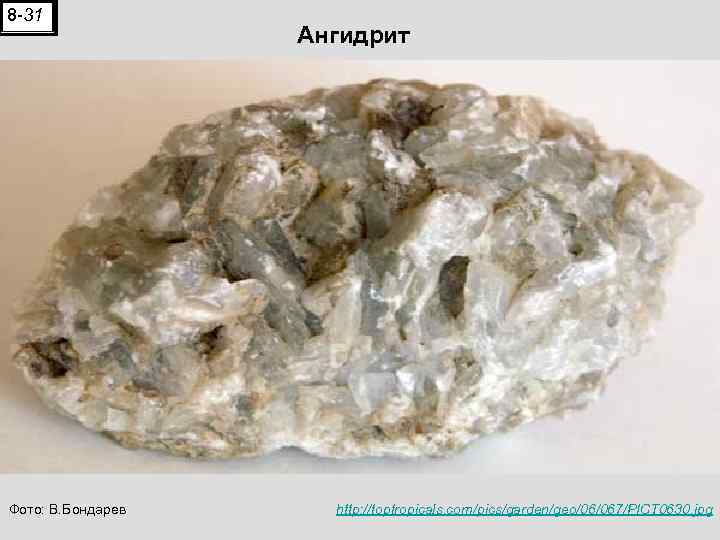

8 -31 Ангидрит Фото: В. Бондарев http: //toptropicals. com/pics/garden/geo/06/067/PICT 0630. jpg

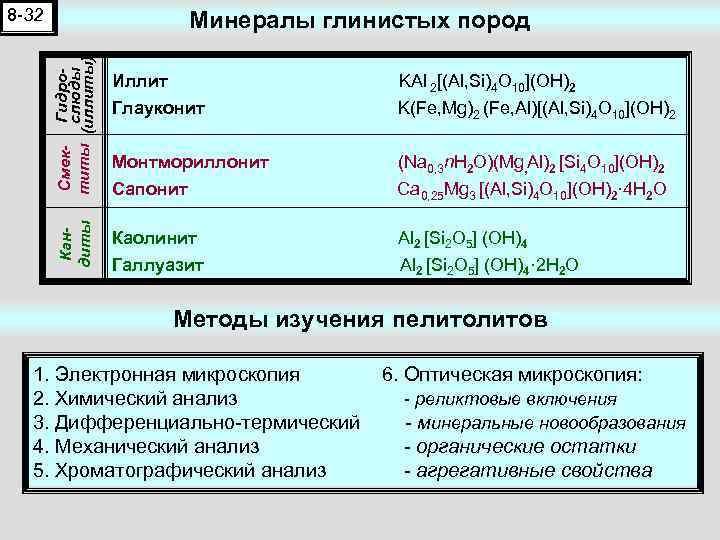

Минералы глинистых пород Кандиты Смек- Гидрослюды титы (иллиты) 8 -32 Иллит KAl 2[(Al, Si)4 O 10](OH)2 Глауконит Монтмориллонит K(Fe, Mg)2 (Fe, Al)[(Al, Si)4 O 10](OH)2 (Na 0, 3 n. H 2 O)(Mg, Al)2 [Si 4 O 10](OH)2 Сапонит Ca 0, 25 Mg 3 [(Al, Si)4 O 10](OH)2· 4 H 2 O Каолинит Al 2 [Si 2 O 5] (OH)4 Галлуазит Al 2 [Si 2 O 5] (OH)4· 2 H 2 O Методы изучения пелитов 1. Электронная микроскопия 6. Оптическая микроскопия: 2. Химический анализ - реликтовые включения 3. Дифференциально-термический - минеральные новообразования 4. Механический анализ - органические остатки 5. Хроматографический анализ - агрегативные свойства

8 -33 Минералы глин под электронным микроскопом а 1 мкм в 1 мкм б а – каолинит (обволакивающая угольная реплика) б – диккит (угольная реплика, оттененная платиной) в – галлуазит (обволакивающая угольная реплика) 1 мкм Фото Г. С. Грицаенко /заимствовано у А. А. Годовикова/

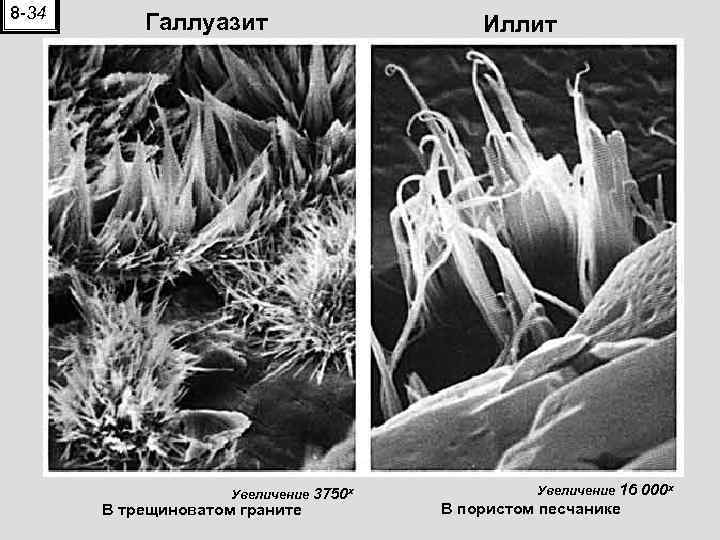

8 -34 Галлуазит Увеличение В трещиноватом граните Иллит 3750 х 16 000 х В пористом песчанике Увеличение

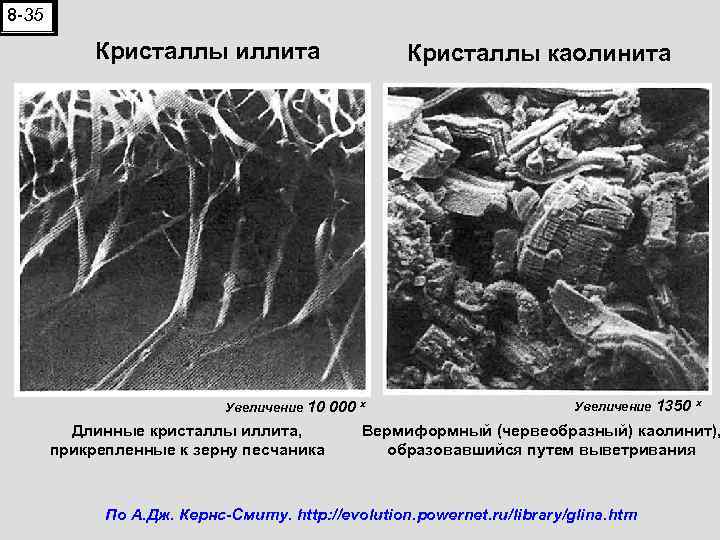

8 -35 Кристаллы иллита Увеличение Кристаллы каолинита 10 000 х Длинные кристаллы иллита, прикрепленные к зерну песчаника Увеличение 1350 х Вермиформный (червеобразный) каолинит), образовавшийся путем выветривания По А. Дж. Кернс-Смиту. http: //evolution. powernet. ru/library/glina. htm

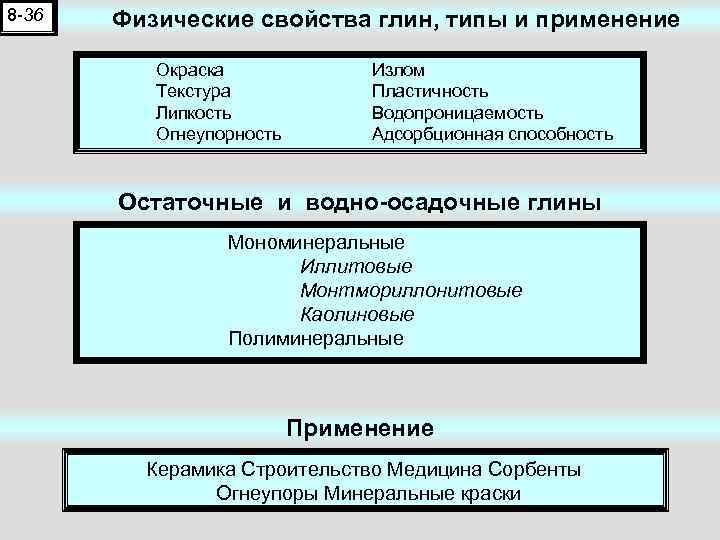

8 -36 Физические свойства глин, типы и применение Окраска Текстура Липкость Огнеупорность Излом Пластичность Водопроницаемость Адсорбционная способность Остаточные и водно-осадочные глины Мономинеральные Иллитовые Монтмориллонитовые Каолиновые Полиминеральные Применение Керамика Строительство Медицина Сорбенты Огнеупоры Минеральные краски

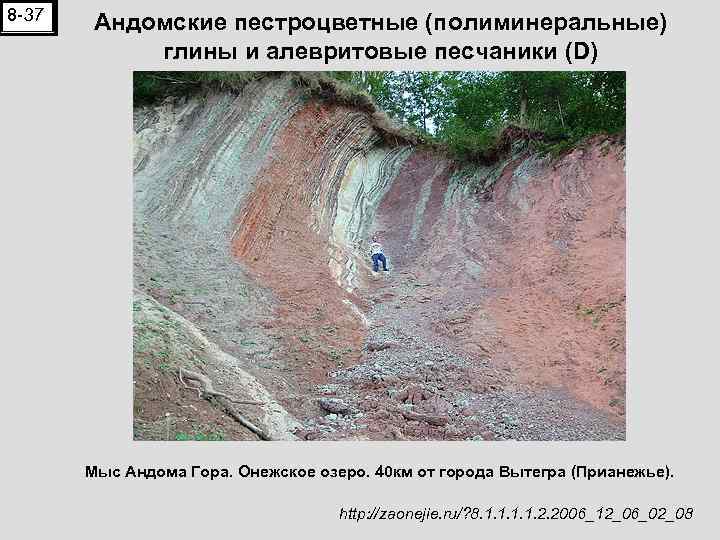

8 -37 Андомские пестроцветные (полиминеральные) глины и алевритовые песчаники (D) Мыс Андома Гора. Онежское озеро. 40 км от города Вытегра (Прианежье). http: //zaonejie. ru/? 8. 1. 1. 2. 2006_12_06_02_08

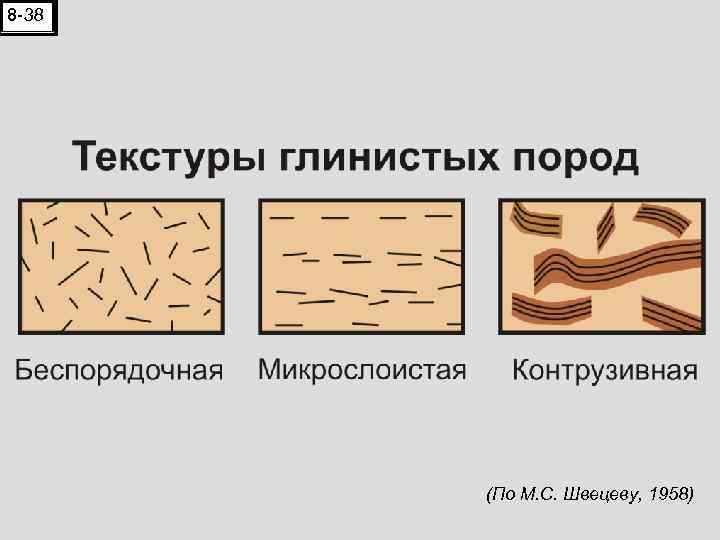

8 -38 (По М. С. Швецеву, 1958)

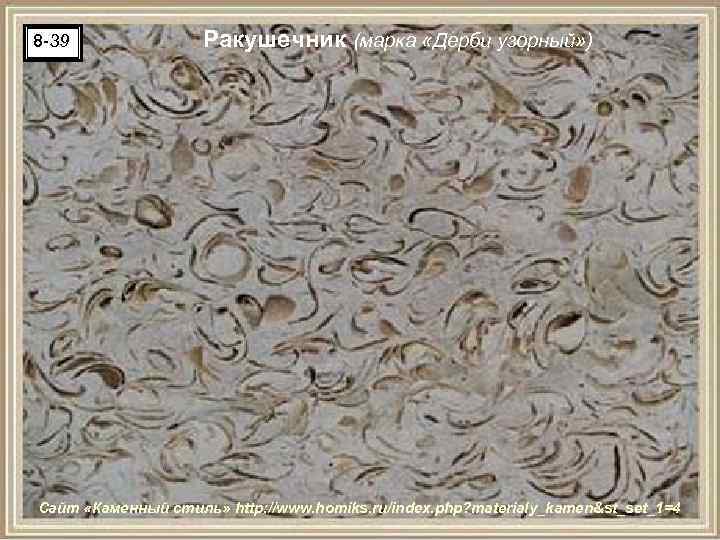

Ракушечник (марка «Дерби узорный» ) 8 -39 Сайт «Каменный стиль» http: //www. homiks. ru/index. php? materialy_kamen&st_set_1=4

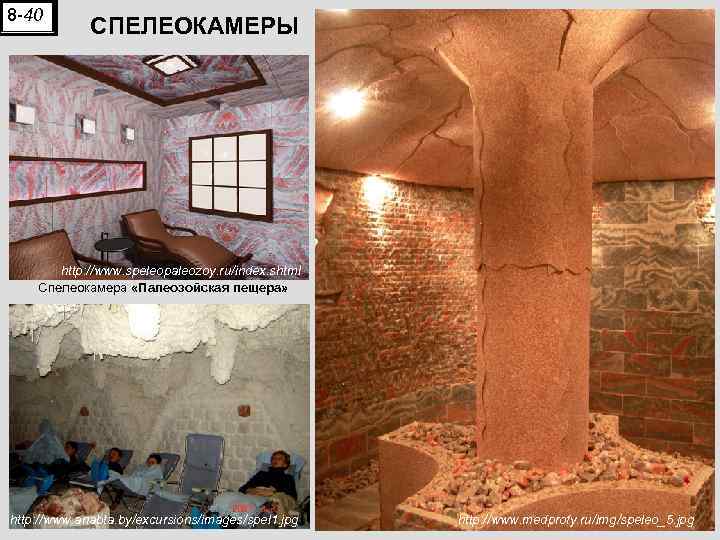

8 -40 СПЕЛЕОКАМЕРЫ http: //www. speleopaleozoy. ru/index. shtml Спелеокамера «Палеозойская пещера» http: //www. anabta. by/excursions/images/spel 1. jpg http: //www. medprofy. ru/img/speleo_5. jpg
