ЛЕКЦИЯ № 7 Тема: «ВИДЫ» 7.1 Определение вида.

ЛЕКЦИЯ № 7 Тема: «ВИДЫ» 7.1 Определение вида. ГОСТ 2.305-2008 «Изображения – виды, разрезы, сечения» 7.2 Получение, название и расположение видов на чертеже 7.3 Дополнительные и местные виды 7.4 Обозначение дополнительных и местных видов 09.12.2017 1

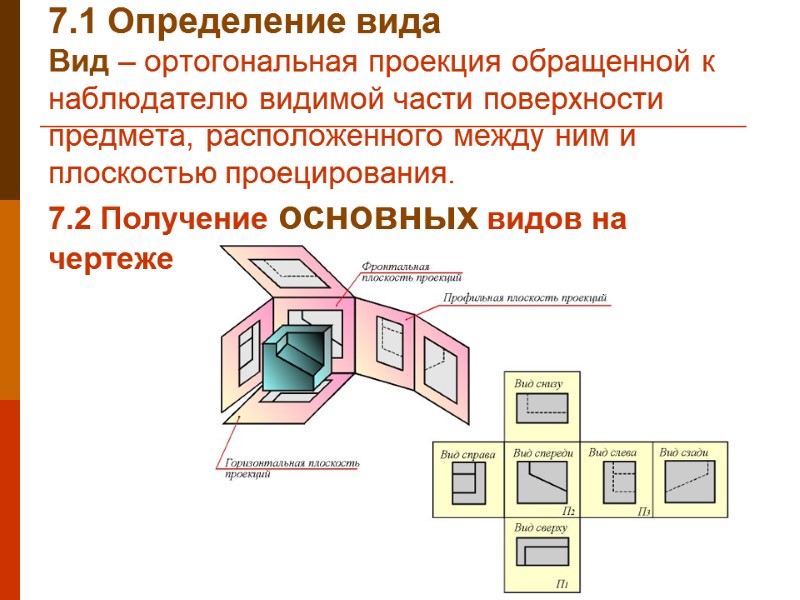

7.1 Определение вида Вид – ортогональная проекция обращенной к наблюдателю видимой части поверхности предмета, расположенного между ним и плоскостью проецирования. 7.2 Получение основных видов на чертеже

09.12.2017 3

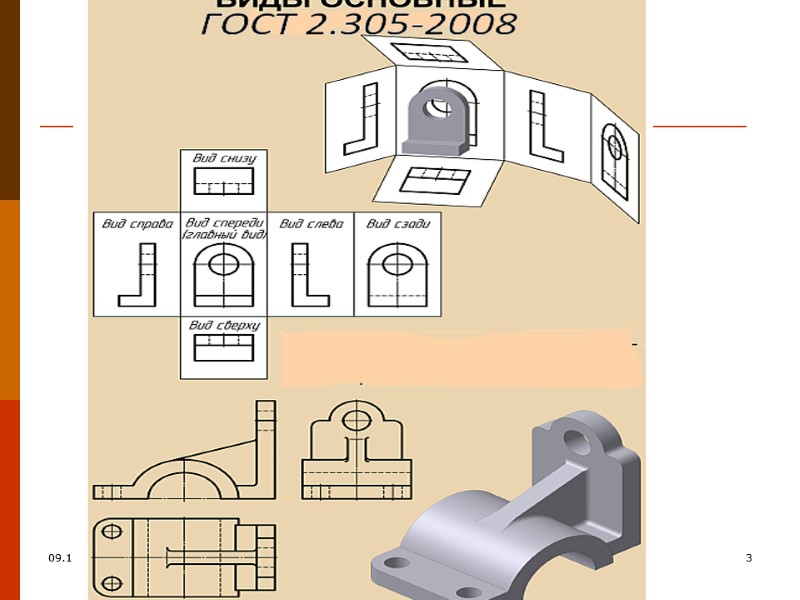

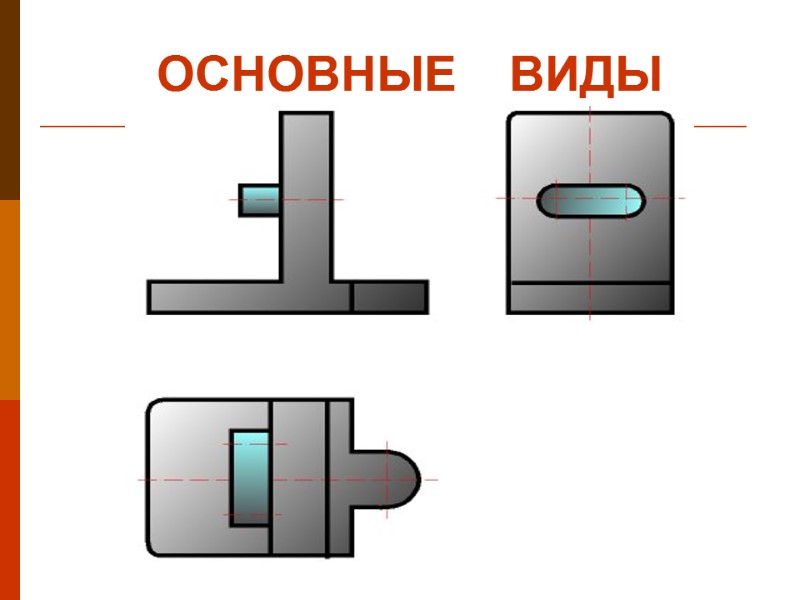

ОСНОВНЫЕ ВИДЫ

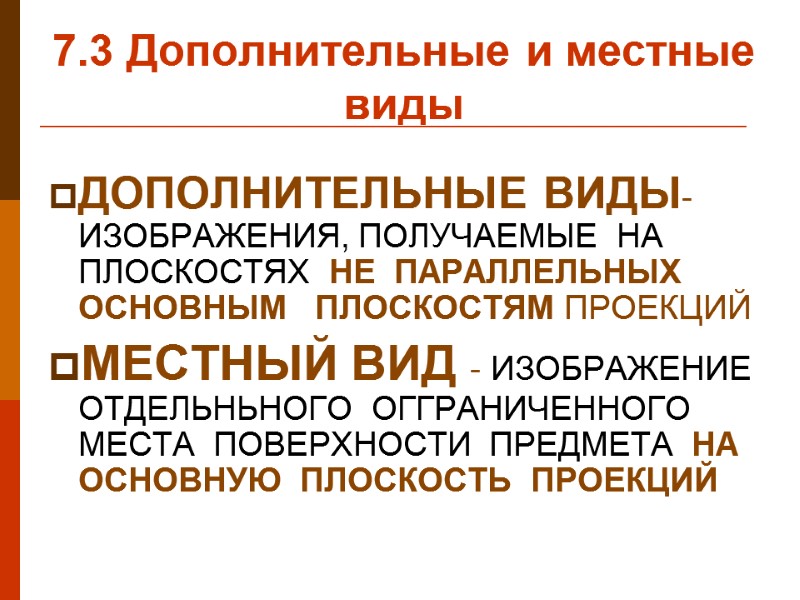

7.3 Дополнительные и местные виды ДОПОЛНИТЕЛЬНЫЕ ВИДЫ- ИЗОБРАЖЕНИЯ, ПОЛУЧАЕМЫЕ НА ПЛОСКОСТЯХ НЕ ПАРАЛЛЕЛЬНЫХ ОСНОВНЫМ ПЛОСКОСТЯМ ПРОЕКЦИЙ МЕСТНЫЙ ВИД - ИЗОБРАЖЕНИЕ ОТДЕЛЬНЬНОГО ОГГРАНИЧЕННОГО МЕСТА ПОВЕРХНОСТИ ПРЕДМЕТА НА ОСНОВНУЮ ПЛОСКОСТЬ ПРОЕКЦИЙ

7.3 ДОПОЛНИТЕЛЬНЫЕ ВИДЫ и их обозначение 09.12.2017 6

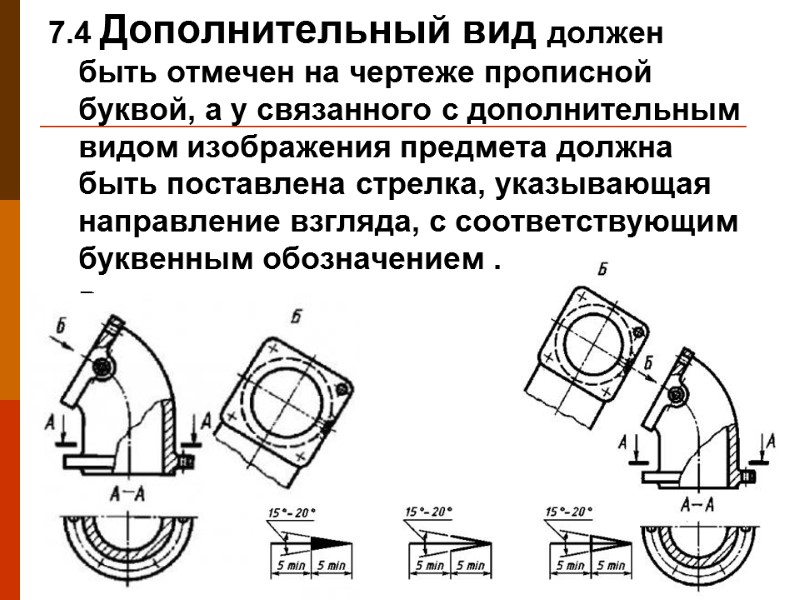

7.4 Дополнительный вид должен быть отмечен на чертеже прописной буквой, а у связанного с дополнительным видом изображения предмета должна быть поставлена стрелка, указывающая направление взгляда, с соответствующим буквенным обозначением . Впппппрр

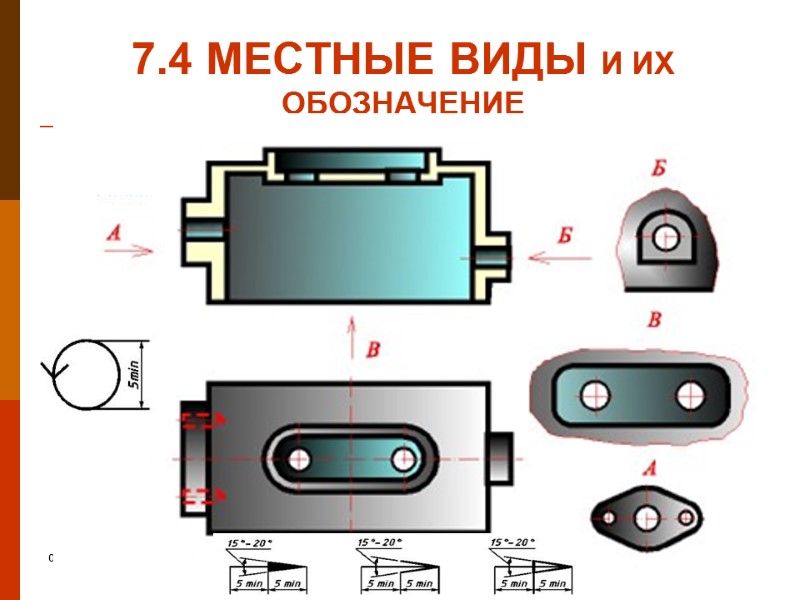

7.4 МЕСТНЫЕ ВИДЫ И их обозначение 09.12.2017 8

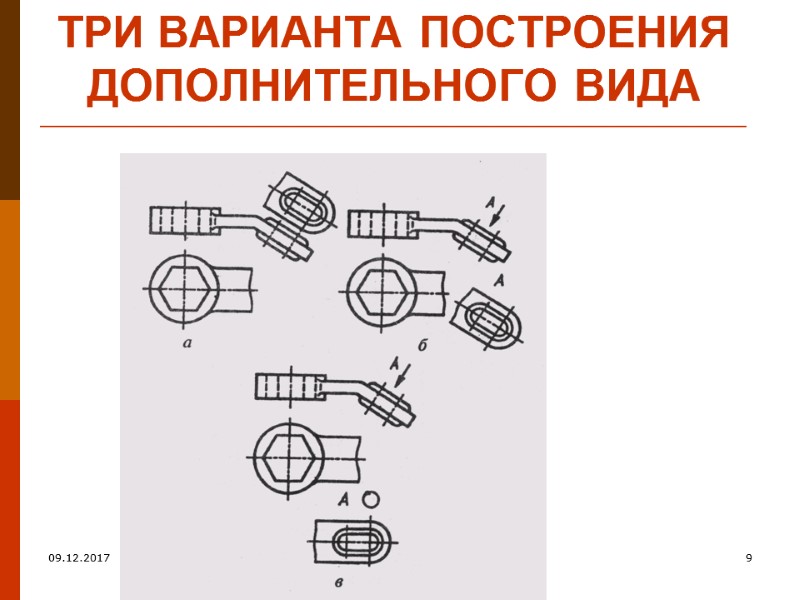

ТРИ варианта построения дополнительного вида 09.12.2017 9

Пример местных видов 09.12.2017 10

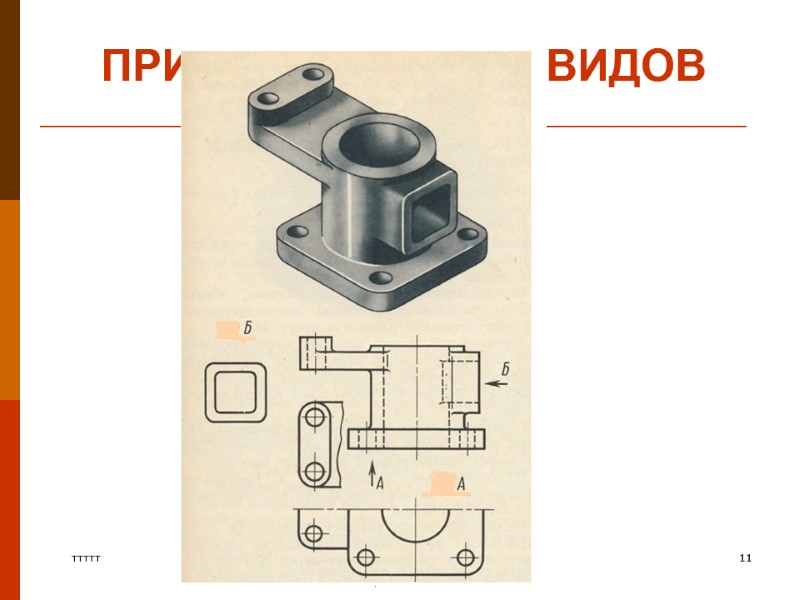

ПРИМЕР МЕСТНЫХ ВИДОВ ттттт 11

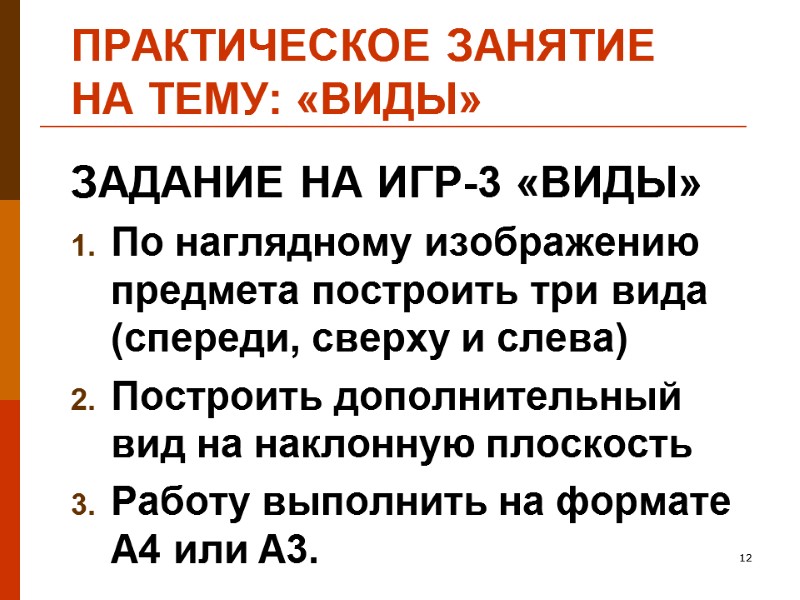

Практическое занятие на тему: «виды» ЗАДАНИЕ НА ИГР-3 «ВИДЫ» По наглядному изображению предмета построить три вида (спереди, сверху и слева) Построить дополнительный вид на наклонную плоскость Работу выполнить на формате А4 или А3. 12
