Лекция 7 Тема Измерение частоты Дисциплина

Лекция 7 Тема : «Измерение частоты» Дисциплина : «Измерения электрических и магнитных величин»

• Частота – одна из важнейших характеристик периодических сигналов и определяется числом полных периодов Т изменения сигнала в единицу времени: • Период – наименьший интервал времени, удовлетворяющий уравнению: • u(t) = u(t + T).

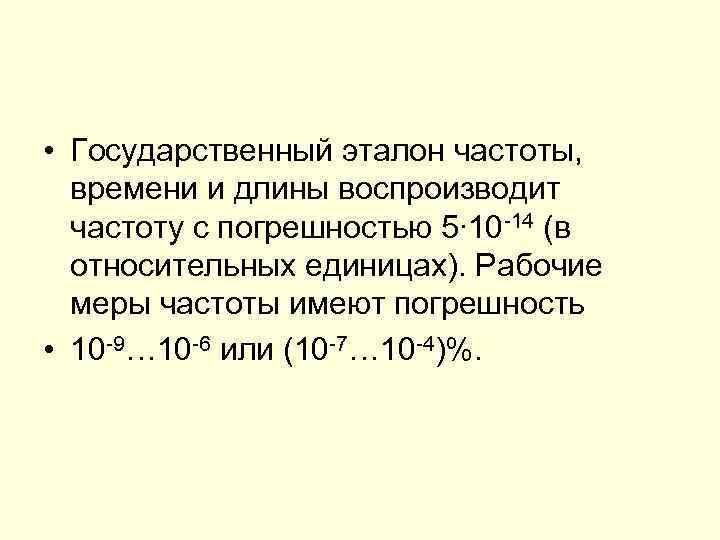

• Государственный эталон частоты, времени и длины воспроизводит частоту с погрешностью 5∙ 10 -14 (в относительных единицах). Рабочие меры частоты имеют погрешность • 10 -9… 10 -6 или (10 -7… 10 -4)%.

Диапазон измеряемых частот • • • Диапазон частот начинается с долей Гц (инфранизких частот) и кончается 3· 1010 Гц (частота электромагнитных излучений). Весь спектр частот подразделяется на два диапазона: низких и высоких частот. К низким частотам относят инфразвуковые (ниже 20 Гц), звуковые (20 Гц …. 20 к. Гц) и ультразвуковые (20 к. Гц…. 200 к. Гц). К высоким частотам относят высокие частоты (200 к. Гц… 30 МГц), ультравысокие (30… 300 МГц) и сверхвысокие (свыше 300 МГц).

Приборы и методы измерений частоты Приборы и методы измерений Диапазон измерений, Гц частоты 101 102 Частотомеры с логометрическим ИМ 103 104 105 106 107 108 Погрешность, % 109 2500 0, 1… 2, 5 Электронные конденса торные частотомеры Осциллографич еский метод Гетеродинный метод (метод биений) Резонансный метод Цифровые частотомеры 1… 2 10 -2… 10 -4 0, 0001… 0, 1 200 МГц 0, 05 – 0, 1 50 ГГц 10 -5 -2∙ 10 -6

Частотомеры с логометрическим измерительным механизмом и частотозависимыми цепями. fx , U Частотозависимая цепь 1 I 1 = U·φ1(fx) и I 1 I 2 = U·φ2(fx) I 2 ИМ Частотозависимая цепь 2

Частотомер с магнитоэлектрическим ИМ α = F(I 1/I 2) L R C fx , U 1 ИМ 2 Рисунок 6. 2 2 1 α = Ψ(fx). Классы точности частотомеров с логометрическим ИМ невысокие (0, 2; 0, 5; 1, 5; и 2, 5). Они потребляют значительную мощность и используются для измерения частот в основном в диапазонах: (45… 55) Гц; (350… 450) Гц; (1450… 1550) Гц.

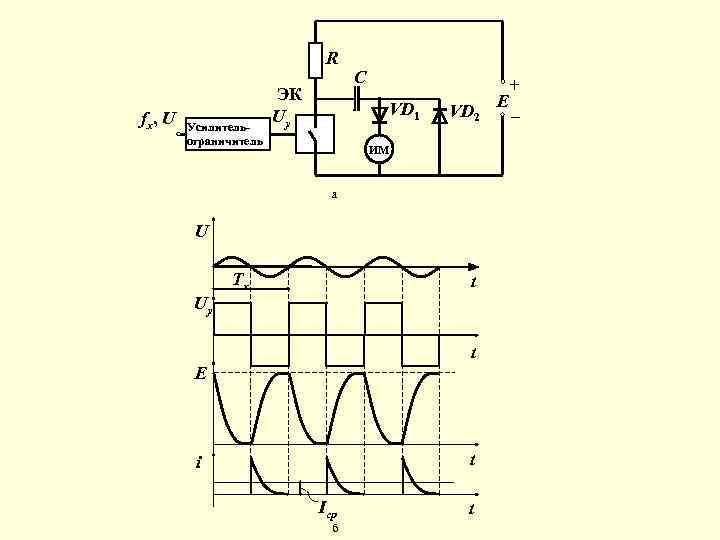

R fx , U Усилительограничитель ЭК Uy C VD 1 VD 2 ИМ а U Tx t Uy t E t i Iср б t + Е –

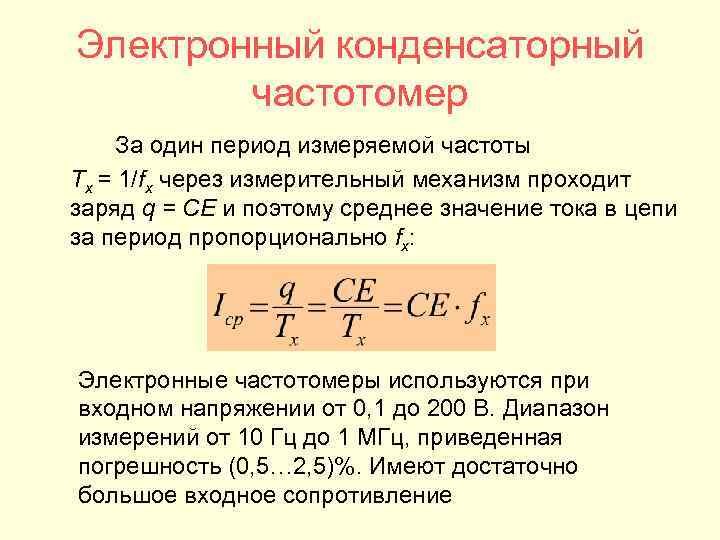

Электронный конденсаторный частотомер За один период измеряемой частоты Tx = 1/fx через измерительный механизм проходит заряд q = CE и поэтому среднее значение тока в цепи за период пропорционально fx: Электронные частотомеры используются при входном напряжении от 0, 1 до 200 В. Диапазон измерений от 10 Гц до 1 МГц, приведенная погрешность (0, 5… 2, 5)%. Имеют достаточно большое входное сопротивление

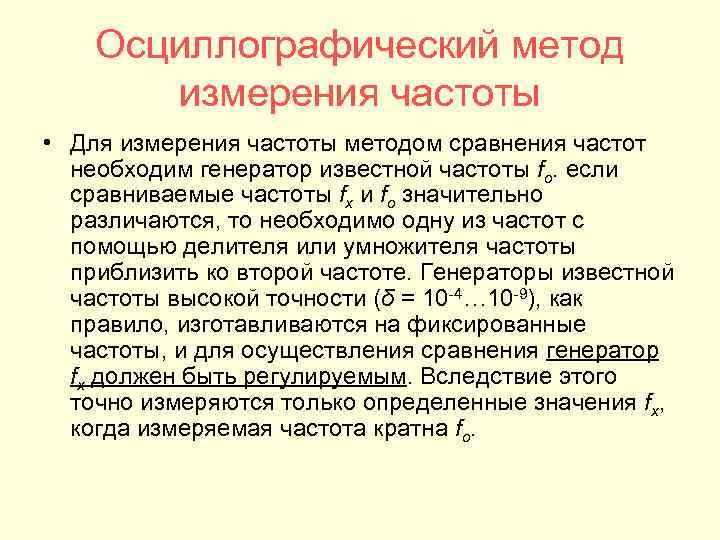

Осциллографический метод измерения частоты • Для измерения частоты методом сравнения частот необходим генератор известной частоты fo. если сравниваемые частоты fx и fo значительно различаются, то необходимо одну из частот с помощью делителя или умножителя частоты приблизить ко второй частоте. Генераторы известной частоты высокой точности (δ = 10 -4… 10 -9), как правило, изготавливаются на фиксированные частоты, и для осуществления сравнения генератор fx должен быть регулируемым. Вследствие этого точно измеряются только определенные значения fx, когда измеряемая частота кратна fo.

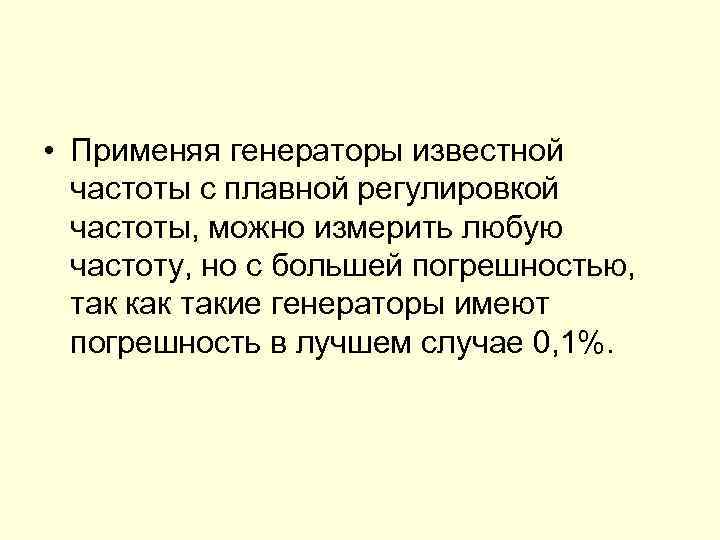

• Применяя генераторы известной частоты с плавной регулировкой частоты, можно измерить любую частоту, но с большей погрешностью, так как такие генераторы имеют погрешность в лучшем случае 0, 1%.

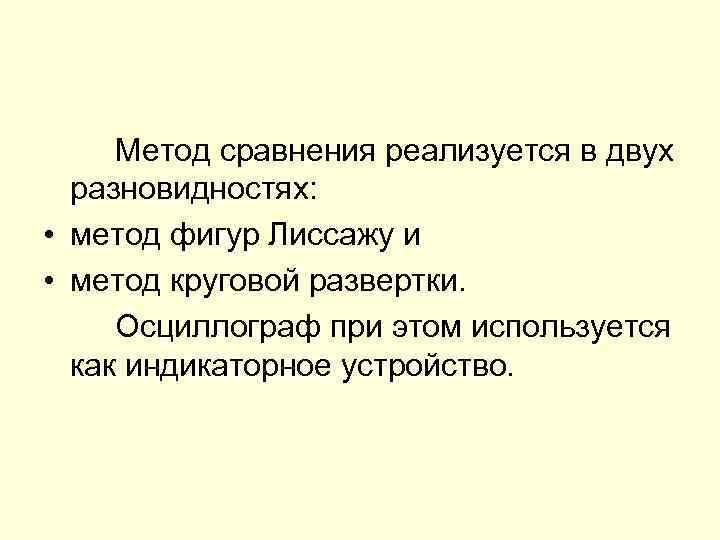

Метод сравнения реализуется в двух разновидностях: • метод фигур Лиссажу и • метод круговой развертки. Осциллограф при этом используется как индикаторное устройство.

Метод фигур Лиссажу Неподвижные фигуры получаются, если частоты генераторов равны или относятся друг к другу как целые числа Осциллограф nв nв nг Генератор измеряемой частоты fx У Х fо Генератор известной частоты а fг·nг = fв·nв или б fг/fв = nв/nг, nг

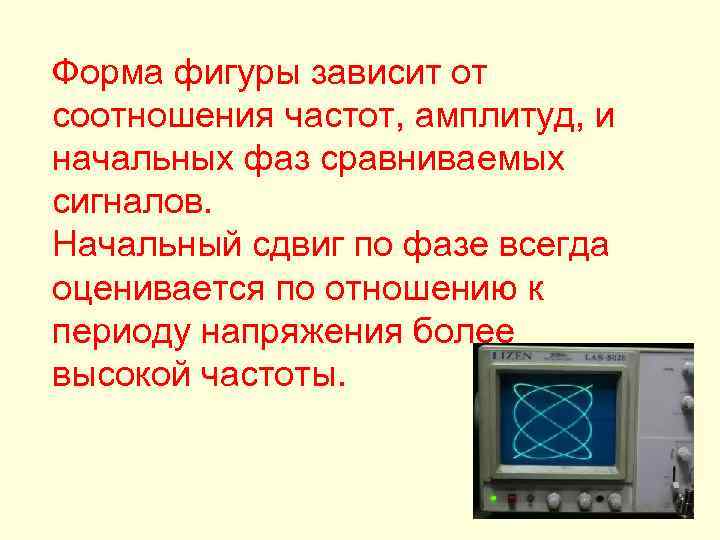

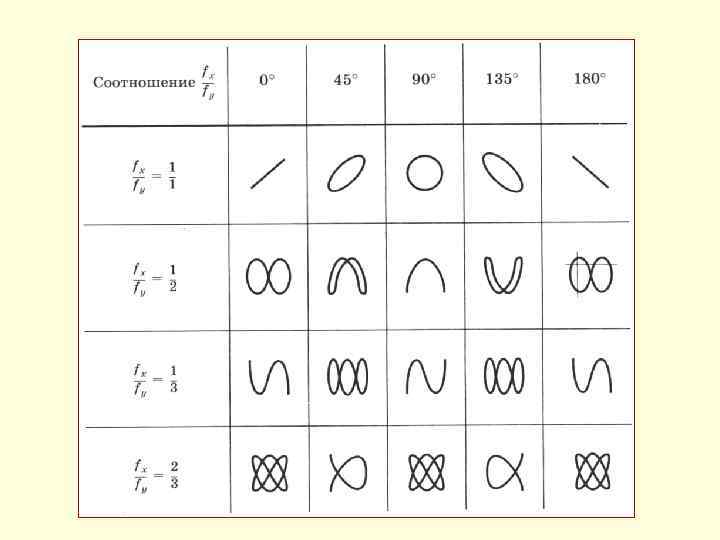

Форма фигуры зависит от соотношения частот, амплитуд, и начальных фаз сравниваемых сигналов. Начальный сдвиг по фазе всегда оценивается по отношению к периоду напряжения более высокой частоты.

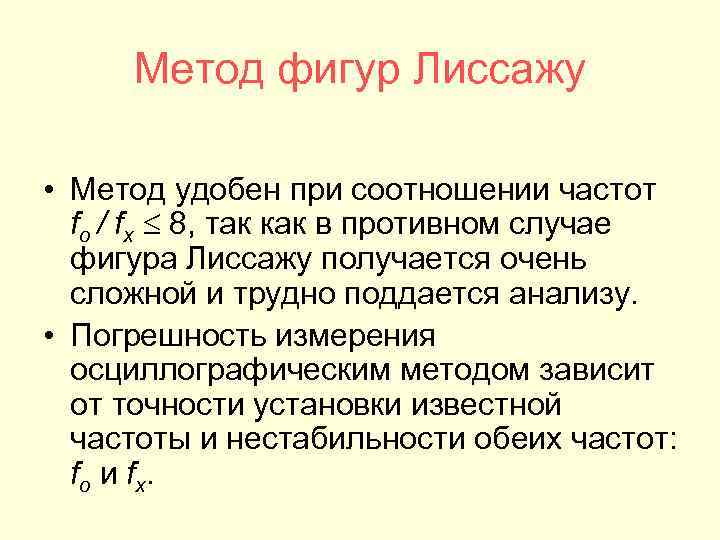

Метод фигур Лиссажу • Метод удобен при соотношении частот fo / fx 8, так как в противном случае фигура Лиссажу получается очень сложной и трудно поддается анализу. • Погрешность измерения осциллографическим методом зависит от точности установки известной частоты и нестабильности обеих частот: fo и fx.

Метод круговой развертки с модуляцией яркости луча • применяют, когда fx и f 0 кратны, но отношение их велико. Если fx > f 0, то сигнал с частотой f 0 подают одновременно на оба входа электронного осциллографа со сдвигом в 900. fx – подается на вход Z Генератор f 0 а Фазосдвигающая цепь Если fo > fx, то сигнал с частотой fo подают на вход Z, а сигнал с частотой fx – на фазосдвигающую цепь.

Метод круговой развертки • Метод круговой развертки используется для сравнения частот с кратностью до 50. • Достоинства осциллографического метода: • простота и удобство; • возможность обеспечения высокой точности; • широкий диапазон частот. • Недостатки: • необходимость высокостабильного перестраиваемого генератора известной частоты; • значительная длительность процесса измерения.

Резонансный метод • В основе резонансного метода измерений частоты лежит сравнение частоты колебаний исследуемого сигнала с собственной частотой колебаний резонансного контура Lo. Ro U M Генератор fx Lo Co Индикатор резонанса – вольтметр Измерительный резонансный контур а f 1 б fp f 2 f

Резонансный метод. Данный метод применяется для измерения в диапазоне 50 к. Гц… 200 МГц и выше. Погрешность составляет десятые и даже сотые доли процента. Погрешность зависит от добротности резонансного контура, точности его настройки в резонанс, температуры и влажности, точности градуировки шкалы механизма настройки и отсчета по ней. Для уменьшения погрешности измерений, связанной с неточной настройкой в резонанс, применяют так называемый «вилочный отсчет» , при котором за истинное положение резонанса принимают среднее арифметическое:

Гетеродинный метод • Применяется для измерения высоких частот. • Если перемножить два синусоидальных напряжения u 1(t) = U 1 cos 2πf 1 t и u 2(t) = U 2 cos 2πf 2 t с частотами f 1 и f 2, то в результате получится периодическое напряжение, содержащее разностную и суммарную частоты u 1(t) u 2(t) Смеситель u 3 Фильтр u 4

Структурная схема гетеродинного частотомера fx Входное устройство Генератор кварцевый S u 1 Смеситель fг fo u 3(t) Фильтр u 4(t) Усилитель u 2(t) Гетеродин Маломощный генератор перестраиваемой частоты Для однозначности результатов измерений оба генератора должны вырабатывать напряжения синусоидальной формы низкой частоты Индикатор Телефон, осциллограф, магнитоэлектрический микроамперметр, низкочастотный частотомер

Гетеродинный метод • Точность измерения частоты fx определяется точностью градуировки шкалы гетеродина, стабильностью частоты гетеродина, а также точностью фиксации нулевых частот. • Для уменьшения погрешности гетеродина в приборе предусмотрен кварцевый генератор. С его помощью проверяют и корректируют шкалу гетеродина до измерения fx. При этом сигнал частотой fo с выхода кварцевого генератора подключают к смесителю и корректором доводят биения (fo – fг) до нулевых. Диапазон измерений у волномеров от 100 к. Гц до 80 ГГц. Основная относительная погрешность измерений 5· 10 -7; 5· 10 -6 и 5· 10 -5.
