Лекція 7: Системи водяного і пінного пожежогасіння Лекція 7: Системи водяного і пінного пожежогасіння

План лекції: 1. Класифікація та робота спринклерних систем водяного пожежогасіння 2. Класифікація та робота План лекції: 1. Класифікація та робота спринклерних систем водяного пожежогасіння 2. Класифікація та робота дренчерних систем водяного пожежогасіння 3. Робота автоматичних систем пінного пожежогасіння 4. Робота елементів автоматичних систем водяного й пінного пожежогасіння

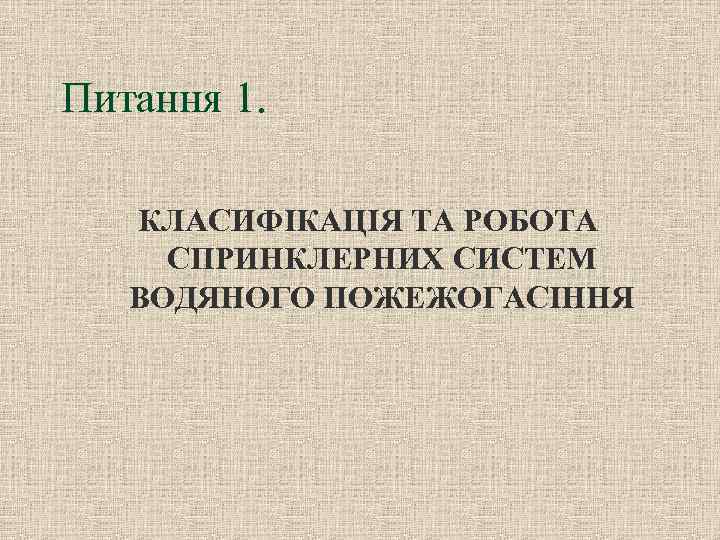

Питання 1. КЛАСИФІКАЦІЯ ТА РОБОТА СПРИНКЛЕРНИХ СИСТЕМ ВОДЯНОГО ПОЖЕЖОГАСІННЯ Питання 1. КЛАСИФІКАЦІЯ ТА РОБОТА СПРИНКЛЕРНИХ СИСТЕМ ВОДЯНОГО ПОЖЕЖОГАСІННЯ

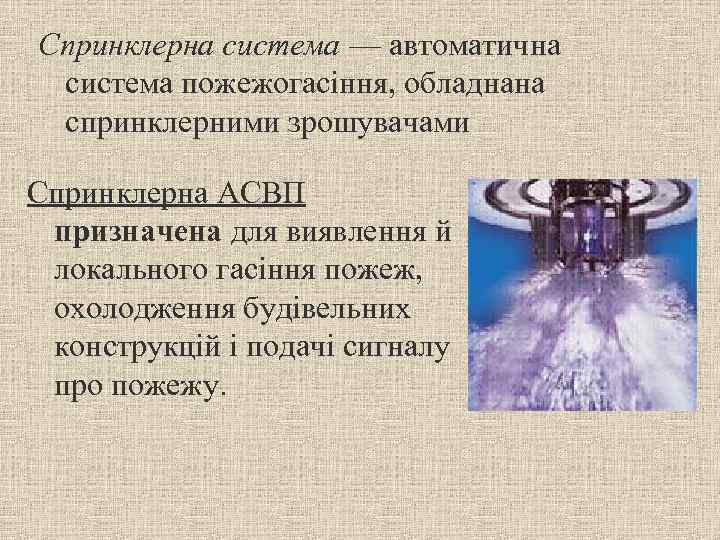

Спринклерна система –– автоматична система пожежогасіння, обладнана спринклерними зрошувачами Спринклерна АСВП призначена для виявлення Спринклерна система –– автоматична система пожежогасіння, обладнана спринклерними зрошувачами Спринклерна АСВП призначена для виявлення й локального гасіння пожеж, охолодження будівельних конструкцій і подачі сигналу про пожежу.

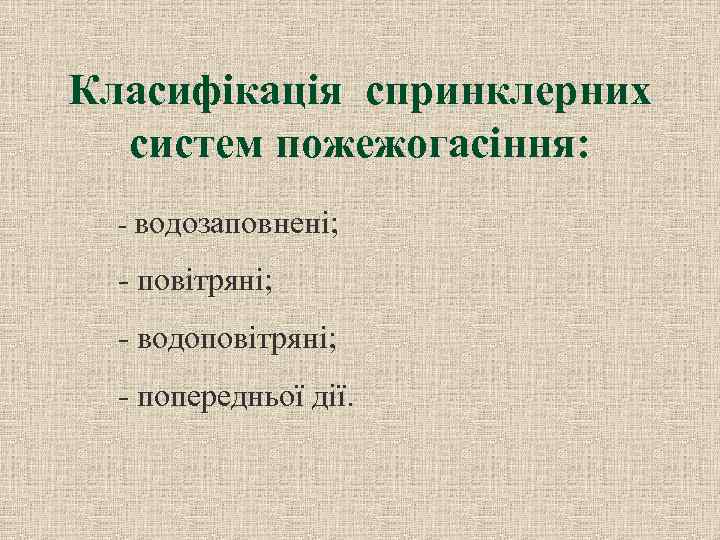

Класифікація спринклерних систем пожежогасіння: - водозаповнені; - повітряні; - водоповітряні; - попередньої дії. Класифікація спринклерних систем пожежогасіння: - водозаповнені; - повітряні; - водоповітряні; - попередньої дії.

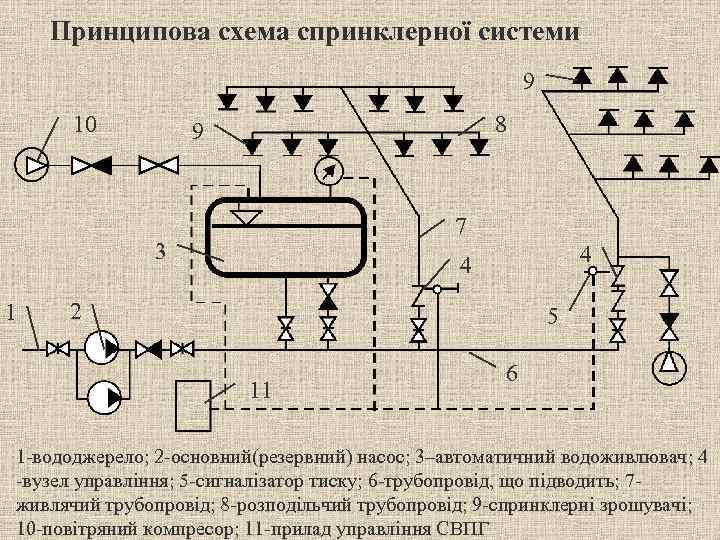

Принципова схема спринклерної системи 9 10 8 9 7 3 1 4 4 2 Принципова схема спринклерної системи 9 10 8 9 7 3 1 4 4 2 5 11 6 1 -вододжерело; 2 -основний(резервний) насос; 3–автоматичний водоживлювач; 4 -вузел управління; 5 -сигналізатор тиску; 6 -трубопровід, що підводить; 7 живлячий трубопровід; 8 -розподільчий трубопровід; 9 -спринклерні зрошувачі; 10 -повітряний компресор; 11 -прилад управління СВПГ

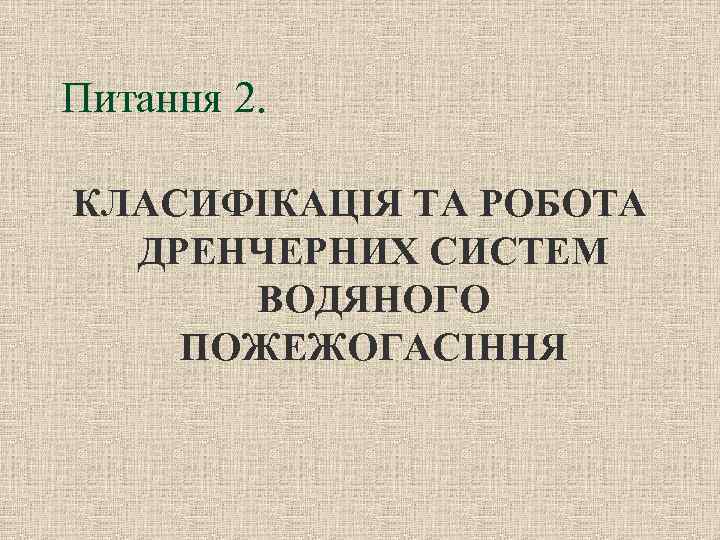

Питання 2. КЛАСИФІКАЦІЯ ТА РОБОТА ДРЕНЧЕРНИХ СИСТЕМ ВОДЯНОГО ПОЖЕЖОГАСІННЯ Питання 2. КЛАСИФІКАЦІЯ ТА РОБОТА ДРЕНЧЕРНИХ СИСТЕМ ВОДЯНОГО ПОЖЕЖОГАСІННЯ

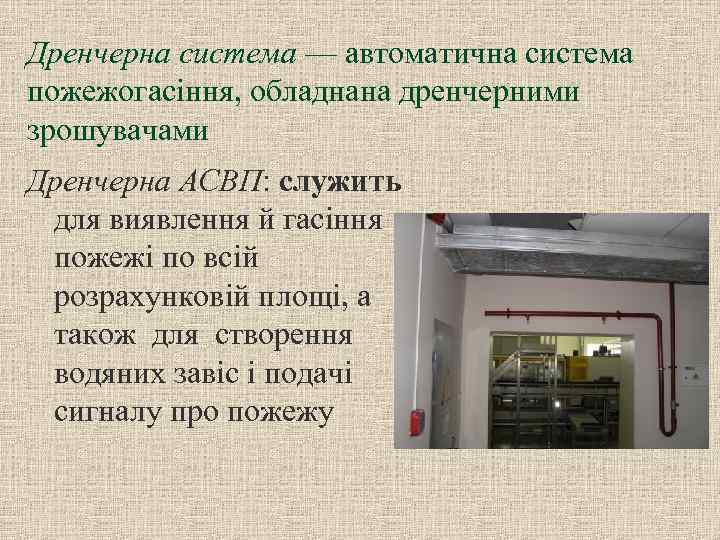

Дренчерна система –– автоматична система пожежогасіння, обладнана дренчерними зрошувачами Дренчерна АСВП: служить для виявлення Дренчерна система –– автоматична система пожежогасіння, обладнана дренчерними зрошувачами Дренчерна АСВП: служить для виявлення й гасіння пожежі по всій розрахунковій площі, а також для створення водяних завіс і подачі сигналу про пожежу

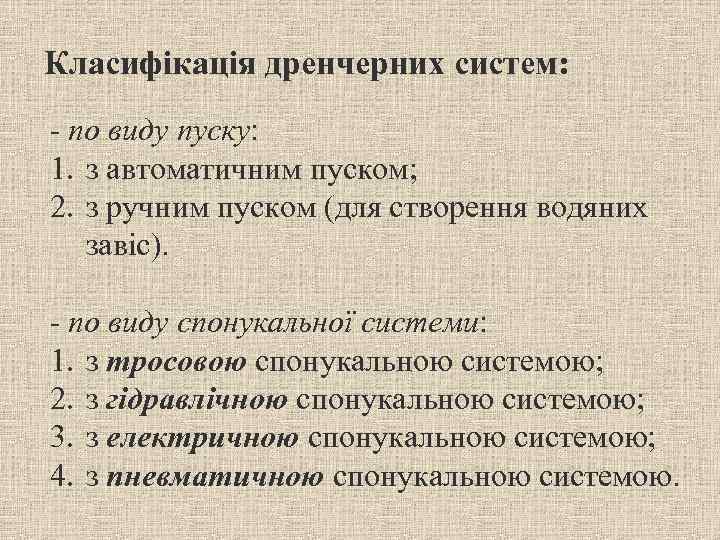

Класифікація дренчерних систем: - по виду пуску: 1. з автоматичним пуском; 2. з ручним Класифікація дренчерних систем: - по виду пуску: 1. з автоматичним пуском; 2. з ручним пуском (для створення водяних завіс). - по виду спонукальної системи: 1. з тросовою спонукальною системою; 2. з гідравлічною спонукальною системою; 3. з електричною спонукальною системою; 4. з пневматичною спонукальною системою.

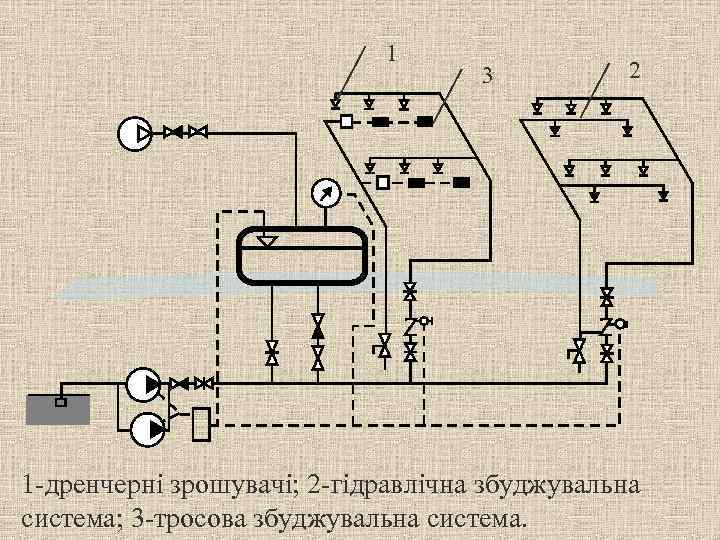

1 3 2 1 -дренчерні зрошувачі; 2 -гідравлічна збуджувальна система; 3 -тросова збуджувальна система. 1 3 2 1 -дренчерні зрошувачі; 2 -гідравлічна збуджувальна система; 3 -тросова збуджувальна система.

Питання 3. РОБОТА АВТОМАТИЧНИХ СИСТЕМ ПІННОГО ПОЖЕЖОГАСІННЯ Питання 3. РОБОТА АВТОМАТИЧНИХ СИСТЕМ ПІННОГО ПОЖЕЖОГАСІННЯ

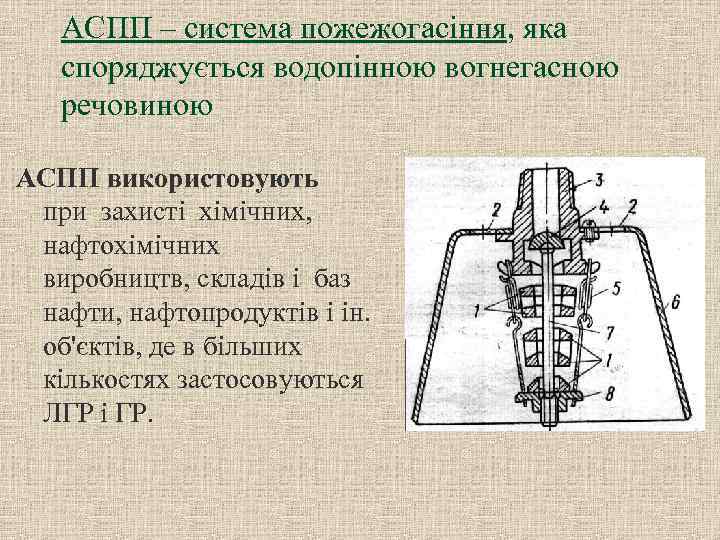

АСПП – система пожежогасіння, яка споряджується водопінною вогнегасною речовиною АСПП використовують при захисті хімічних, АСПП – система пожежогасіння, яка споряджується водопінною вогнегасною речовиною АСПП використовують при захисті хімічних, нафтохімічних виробництв, складів і баз нафти, нафтопродуктів і ін. об'єктів, де в більших кількостях застосовуються ЛГР і ГР.

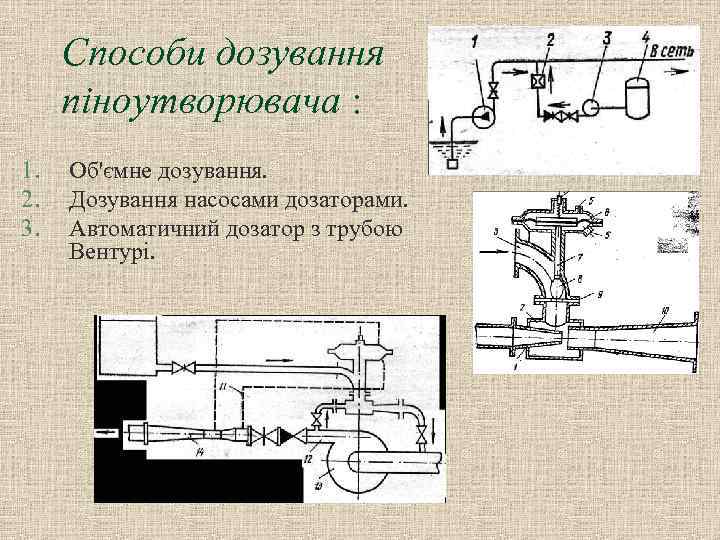

Способи дозування піноутворювача : 1. 2. 3. Об'ємне дозування. Дозування насосами дозаторами. Автоматичний дозатор Способи дозування піноутворювача : 1. 2. 3. Об'ємне дозування. Дозування насосами дозаторами. Автоматичний дозатор з трубою Вентурі.

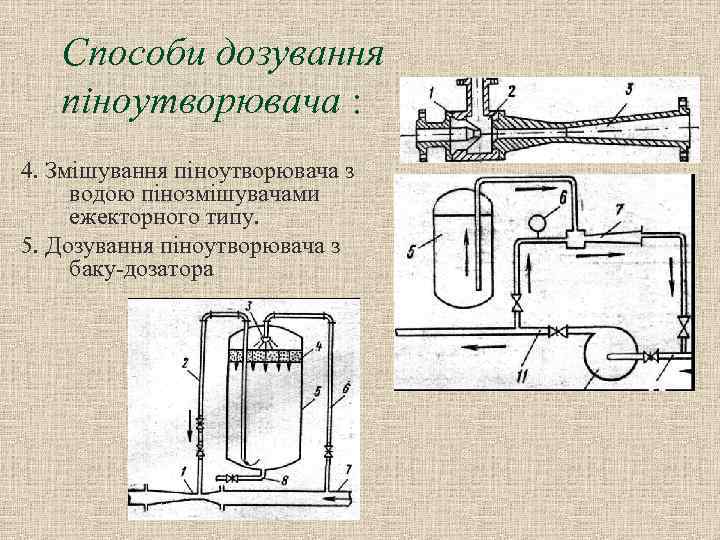

Способи дозування піноутворювача : 4. Змішування піноутворювача з водою пінозмішувачами ежекторного типу. 5. Дозування Способи дозування піноутворювача : 4. Змішування піноутворювача з водою пінозмішувачами ежекторного типу. 5. Дозування піноутворювача з баку-дозатора

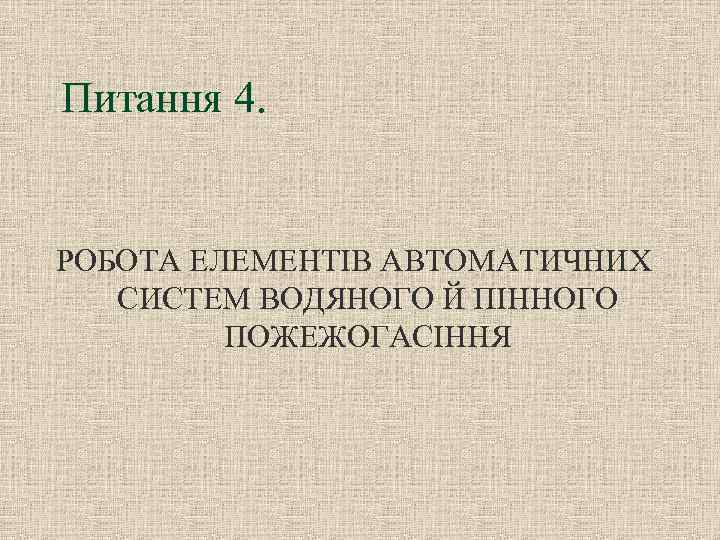

Питання 4. РОБОТА ЕЛЕМЕНТІВ АВТОМАТИЧНИХ СИСТЕМ ВОДЯНОГО Й ПІННОГО ПОЖЕЖОГАСІННЯ Питання 4. РОБОТА ЕЛЕМЕНТІВ АВТОМАТИЧНИХ СИСТЕМ ВОДЯНОГО Й ПІННОГО ПОЖЕЖОГАСІННЯ

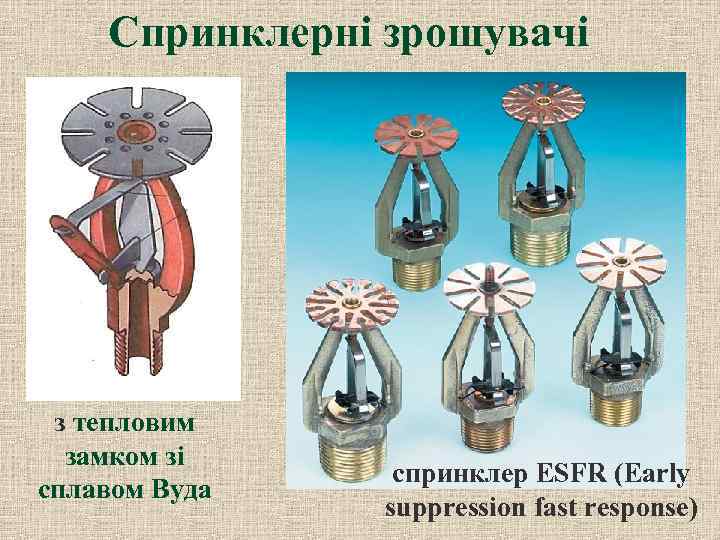

Спринклерні зрошувачі з тепловим замком зі сплавом Вуда зі скляною колбою. ESFR (Early спринклер Спринклерні зрошувачі з тепловим замком зі сплавом Вуда зі скляною колбою. ESFR (Early спринклер suppression fast response)

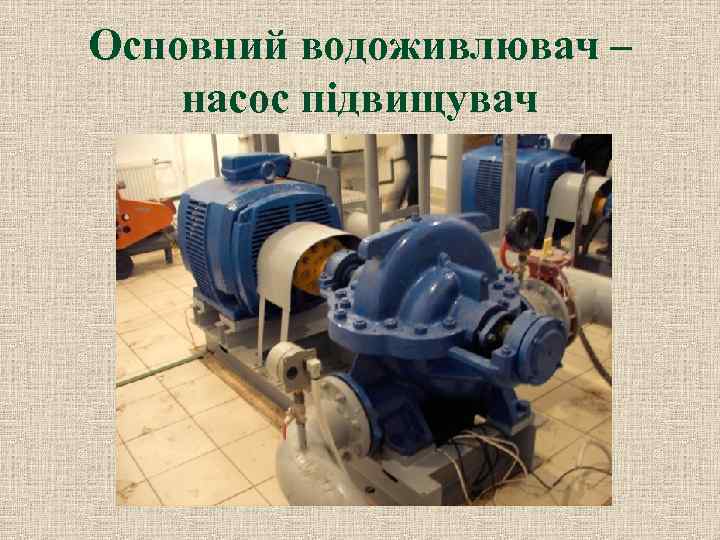

Основний водоживлювач – насос підвищувач Основний водоживлювач – насос підвищувач

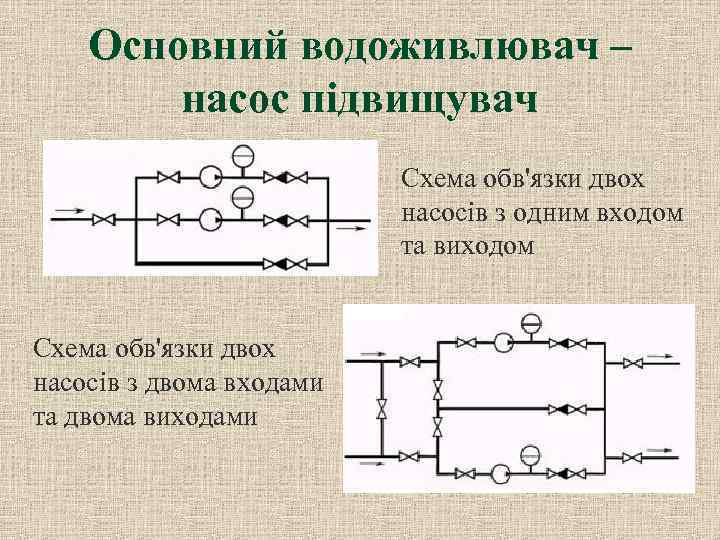

Основний водоживлювач – насос підвищувач Схема обв'язки двох насосів з одним входом та виходом Основний водоживлювач – насос підвищувач Схема обв'язки двох насосів з одним входом та виходом Схема обв'язки двох насосів з двома входами та двома виходами

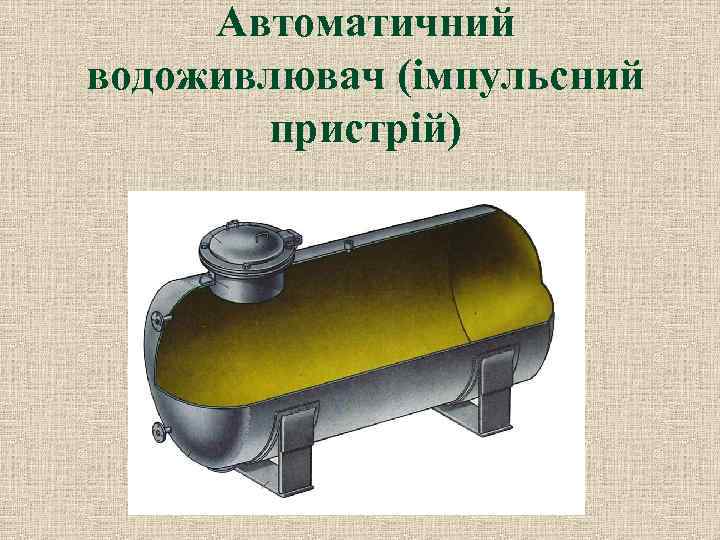

Автоматичний водоживлювач (імпульсний пристрій) Автоматичний водоживлювач (імпульсний пристрій)

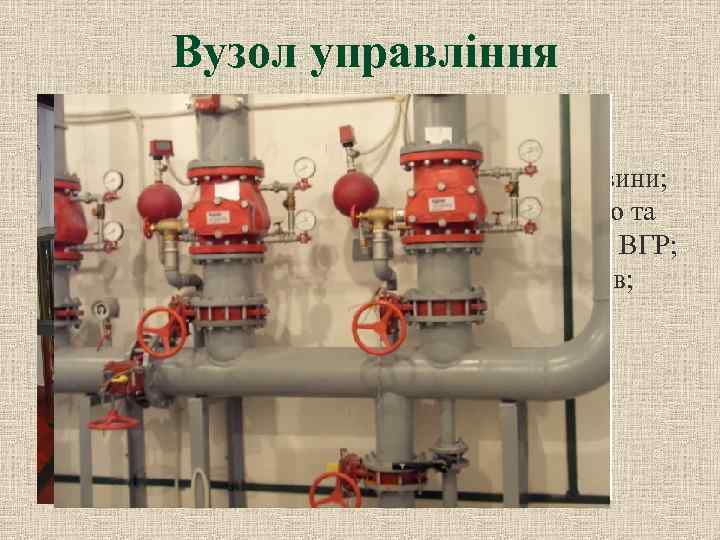

Вузол управління забезпечує: подачу вогнегасної речовини; заповнення розподільчого та живлячого трубопроводу ВГР; злив води Вузол управління забезпечує: подачу вогнегасної речовини; заповнення розподільчого та живлячого трубопроводу ВГР; злив води з трубопроводів; компенсацію втрат з гідравлічної системи; сигналізацію при спрацьовуванні клапану; вимір тиску.

Сигналізатор тиску СДУ 1 - штуцер; 2 - корпус; 3 - перемикач; 4 - Сигналізатор тиску СДУ 1 - штуцер; 2 - корпус; 3 - перемикач; 4 - кришка; 5 ричаг; 6 - плунжер; 7 - мембрана

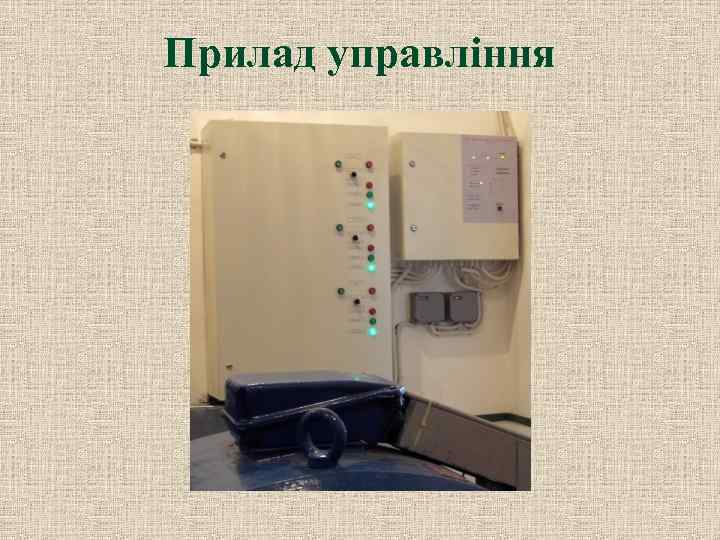

Прилад управління Прилад управління

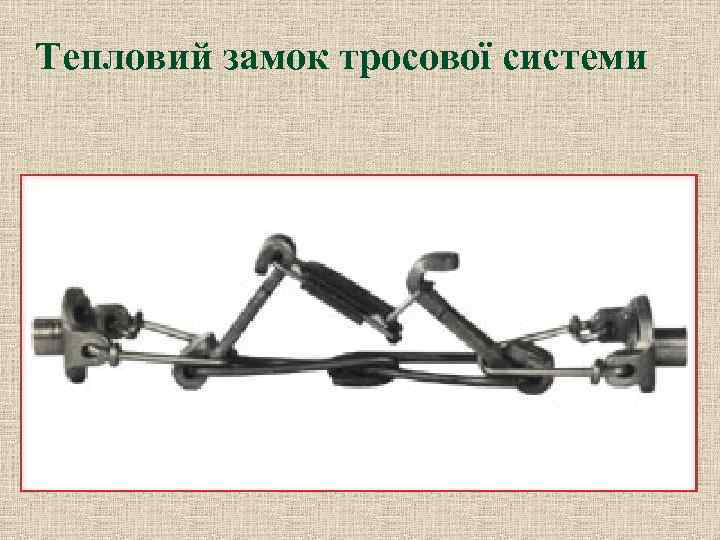

Тепловий замок тросової системи Тепловий замок тросової системи

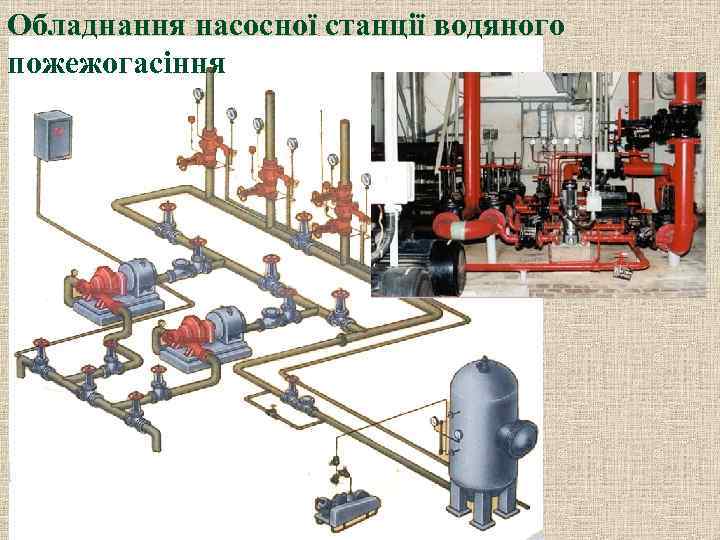

Обладнання насосної станції водяного пожежогасіння Обладнання насосної станції водяного пожежогасіння

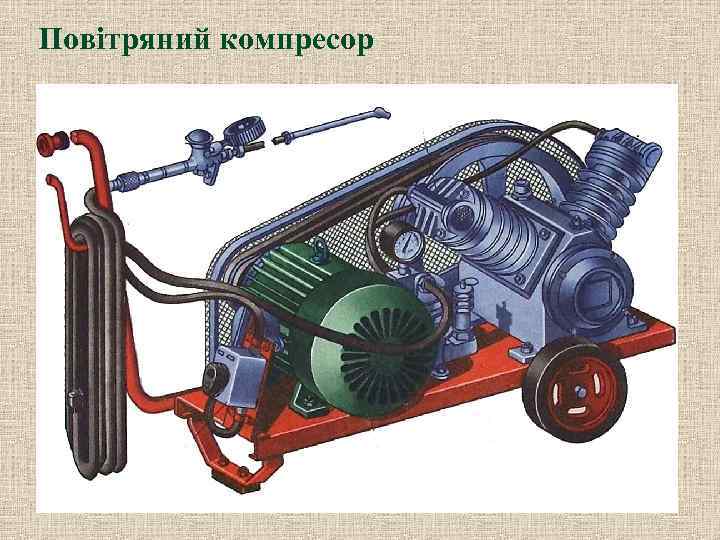

Повітряний компресор Повітряний компресор

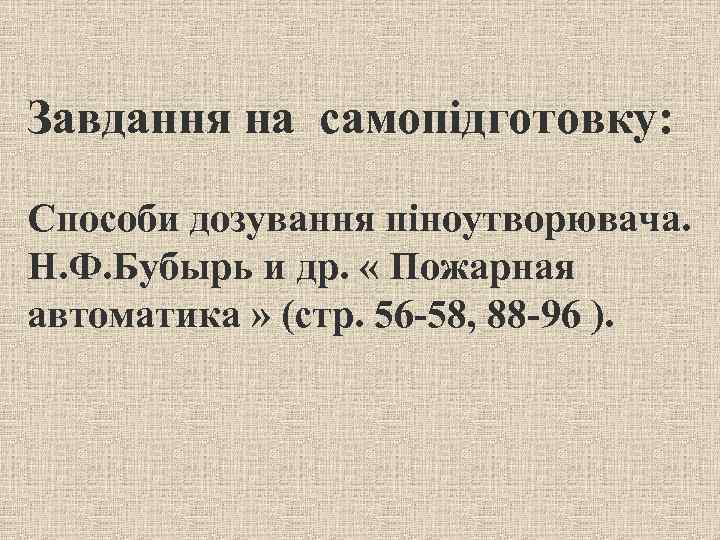

Завдання на самопідготовку: Способи дозування піноутворювача. Н. Ф. Бубырь и др. « Пожарная автоматика Завдання на самопідготовку: Способи дозування піноутворювача. Н. Ф. Бубырь и др. « Пожарная автоматика » (стр. 56 -58, 88 -96 ).
