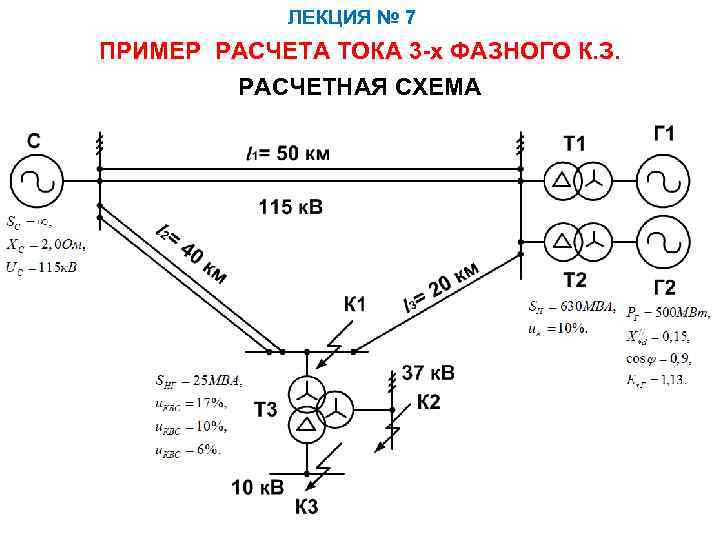

ЛЕКЦИЯ № 7 ПРИМЕР РАСЧЕТА ТОКА 3 -х ФАЗНОГО К. З. РАСЧЕТНАЯ СХЕМА
СХЕМА ЗАМЕЩЕНИЯ 1/0, 151 4/0, 1587 6/0, 756 5 60 5/0, 1587 3/0, 27 8/ 5 60 0, 7/ 2/0, 27 Принимаем, что Sб= 1000 МВА. Сопротивление энергосистемы Сопротивление генераторов Сопротивление трансформаторов Сопротивление одноцепной линии Худ=0, 4 Ом/км, двуцепной Худ=0, 2 Ом/км.

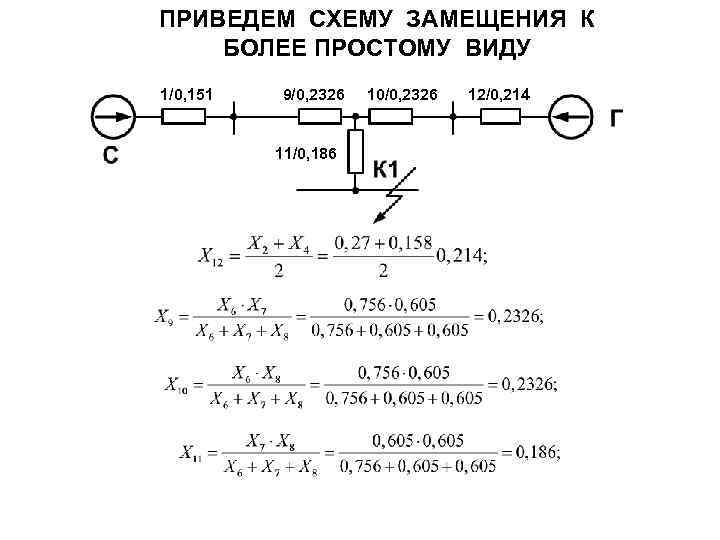

ПРИВЕДЕМ СХЕМУ ЗАМЕЩЕНИЯ К БОЛЕЕ ПРОСТОМУ ВИДУ 1/0, 151 9/0, 2326 11/0, 186 10/0, 2326 12/0, 214
ЕЩЁ УПРОСТИМ СХЕМУ ЗАМЕЩЕНИЯ 13/0, 3836 14/0, 4466 11/0, 186 ПРИВЕДЕМ К СХЕМЕ ДВУХЛУЧЕВОЙ ЗВЕЗДЫ Коэффициенты распределения тока 15/0, 7286 16/0, 8485
Определим ток КЗ в точке К 1. Для этого необходимо определить базизный ток КЗ в точке К 1 Ток КЗ от системы Ток КЗ от генератора Полный ток КЗ
Для определения тока КЗ в точке К 2 составим следующую схему замещения ХЭКВ 17/6, 8

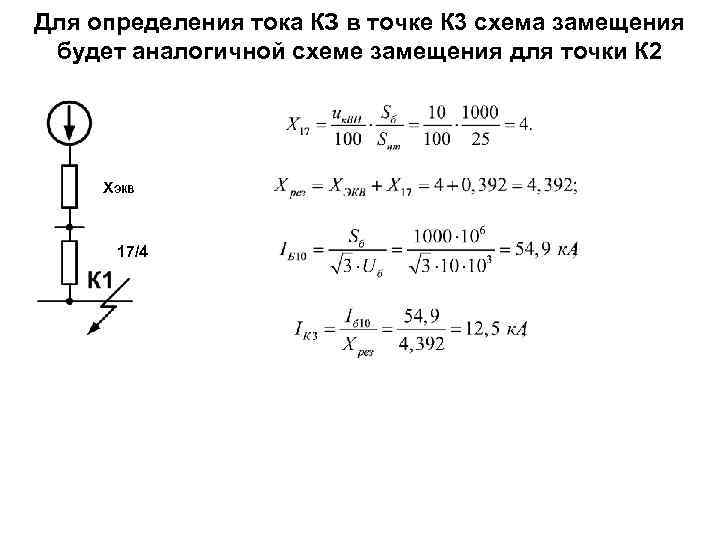

Для определения тока КЗ в точке К 3 схема замещения будет аналогичной схеме замещения для точки К 2 ХЭКВ 17/4
