ЛЕКЦИЯ № 7 ПИЛЕНИЕ КРУГЛЫМИ ПИЛАМИ. ПРОДОЛЬНОЕ ПИЛЕНИЕ КИНЕМАТИКА, СИЛЫ И МОЩНОСТЬ ПИЛЕНИЯ. ПОПЕРЕЧНОЕ ЛЕКЦИЯ № 7 ПИЛЕНИЕ КРУГЛЫМИ ПИЛАМИ. ПРОДОЛЬНОЕ ПИЛЕНИЕ КИНЕМАТИКА, СИЛЫ И МОЩНОСТЬ ПИЛЕНИЯ. ПОПЕРЕЧНОЕ ПИЛЕНИЕ.

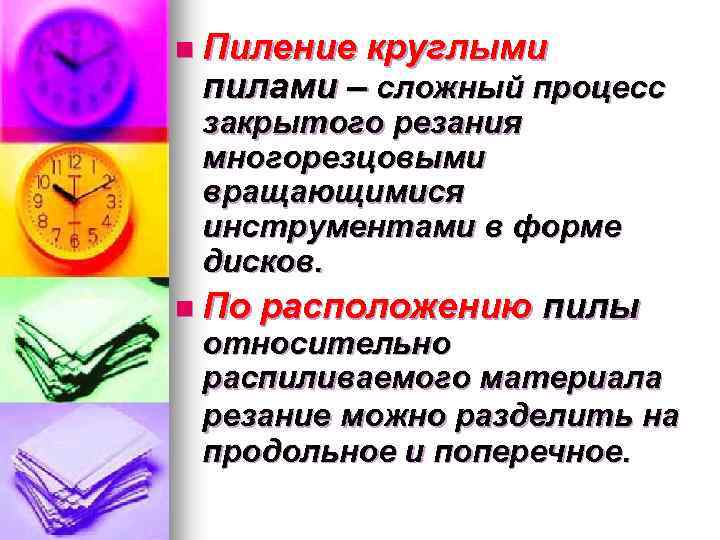

n Пиление круглыми пилами – сложный процесс закрытого резания многорезцовыми вращающимися инструментами в форме n Пиление круглыми пилами – сложный процесс закрытого резания многорезцовыми вращающимися инструментами в форме дисков. n По расположению пилы относительно распиливаемого материала резание можно разделить на продольное и поперечное.

Виды обработки на круглопильных станках а – торцевание заготовки; б - раскрой по длине; Виды обработки на круглопильных станках а – торцевание заготовки; б - раскрой по длине; в – продольная распиловка по ширине; г – ребровая распиловка; д – распиловка под углом; е – раскрой плитных материалов; ж – опиловка кромок щитов; з – выборка пазов.

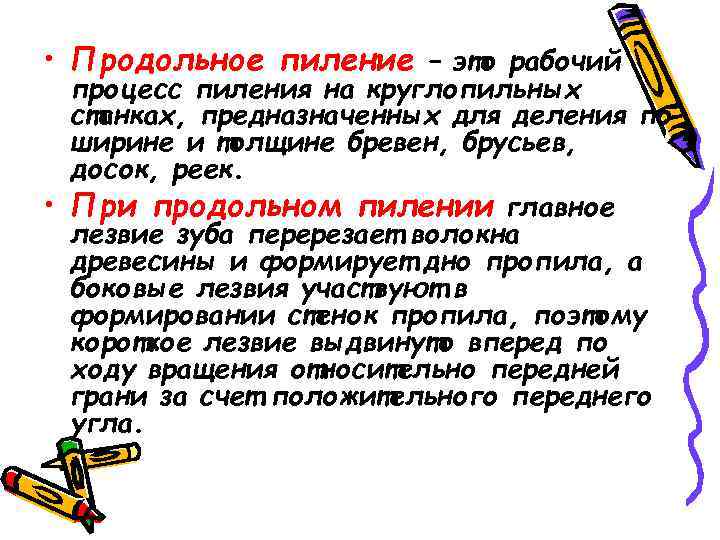

 • Продольное пиление – это рабочий процесс пиления на круглопильных станках, предназначенных для • Продольное пиление – это рабочий процесс пиления на круглопильных станках, предназначенных для деления по ширине и толщине бревен, брусьев, досок, реек. • При продольном пилении главное лезвие зуба перерезает волокна древесины и формирует дно пропила, а боковые лезвия участвуют в формировании стенок пропила, поэтому короткое лезвие выдвинуто вперед по ходу вращения относительно передней грани за счет положительного переднего угла.

Схемы пиления с верхним (а) и нижним расположением (б) пилы 1 – пила; 2 Схемы пиления с верхним (а) и нижним расположением (б) пилы 1 – пила; 2 – заготовка; 3 – базирующий элемент; 4 – прижимной валец; 5 – подрезная пила; 6 – основная пила.

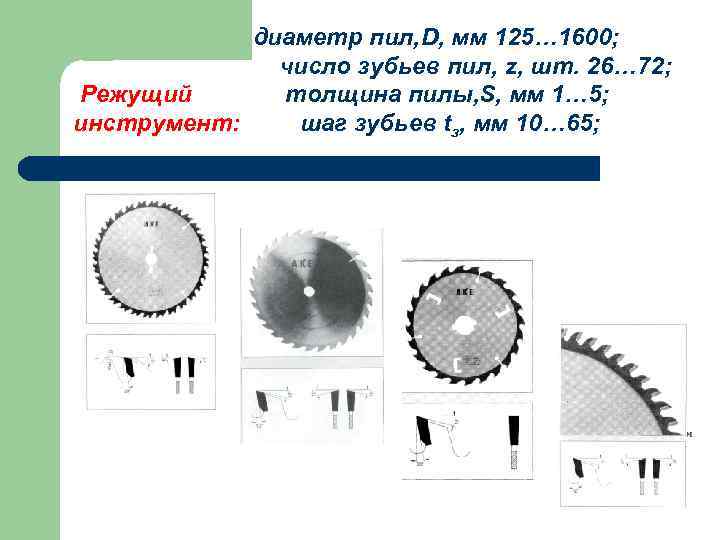

диаметр пил, D, мм 125… 1600; число зубьев пил, z, шт. 26… 72; Режущий диаметр пил, D, мм 125… 1600; число зубьев пил, z, шт. 26… 72; Режущий толщина пилы, S, мм 1… 5; инструмент: шаг зубьев tз, мм 10… 65;

Профили зубьев круглых пил для различных видов пиления а – общий вид; б, в Профили зубьев круглых пил для различных видов пиления а – общий вид; б, в – для поперечного пиления; г, д – для продольного пиления; е, ж – для смешанного пиления

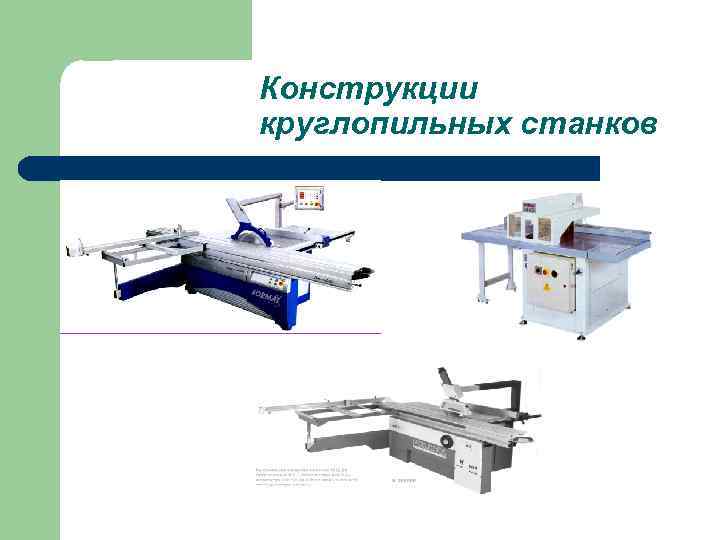

Конструкции круглопильных станков Конструкции круглопильных станков

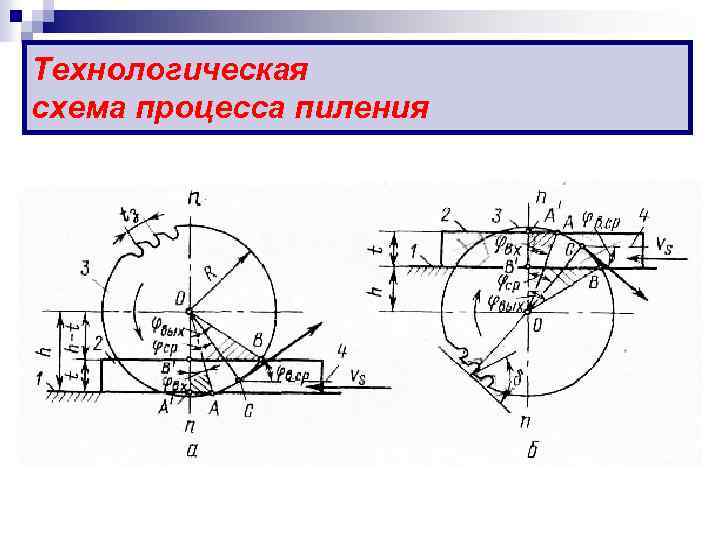

Технологическая cхема процесса пиления Технологическая cхема процесса пиления

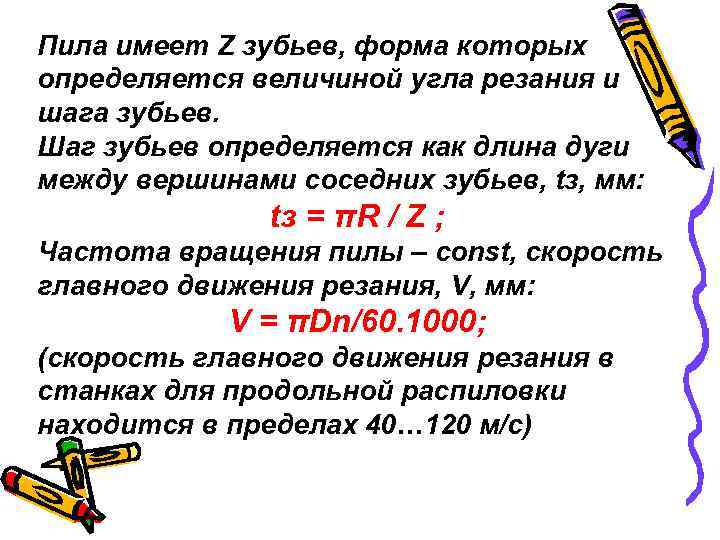

Пила имеет Z зубьев, форма которых определяется величиной угла резания и шага зубьев. Шаг Пила имеет Z зубьев, форма которых определяется величиной угла резания и шага зубьев. Шаг зубьев определяется как длина дуги между вершинами соседних зубьев, tз, мм: tз = πR / Z ; Частота вращения пилы – const, скорость главного движения резания, V, мм: V = πDn/60. 1000; (скорость главного движения резания в станках для продольной распиловки находится в пределах 40… 120 м/с)

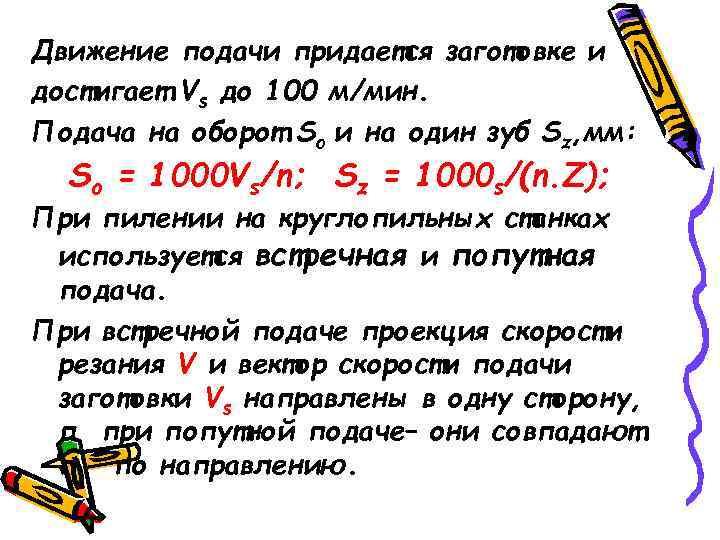

Движение подачи придается заготовке и достигает Vs до 100 м/мин. Подача на оборот Sо Движение подачи придается заготовке и достигает Vs до 100 м/мин. Подача на оборот Sо и на один зуб Sz, мм: So = 1000 Vs/n; Sz = 1000 s/(n. Z); При пилении на круглопильных станках используется встречная и попутная подача. При встречной подаче проекция скорости резания V и вектор скорости подачи заготовки Vs направлены в одну сторону, п при попутной подаче– они совпадают п по направлению.

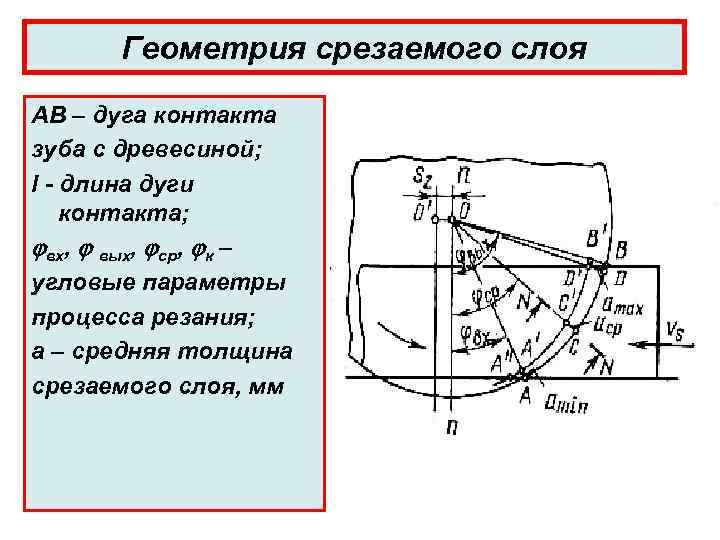

Геометрия срезаемого слоя АВ – дуга контакта зуба с древесиной; l - длина дуги Геометрия срезаемого слоя АВ – дуга контакта зуба с древесиной; l - длина дуги контакта; вх, вых, ср, к – угловые параметры процесса резания; а – средняя толщина срезаемого слоя, мм

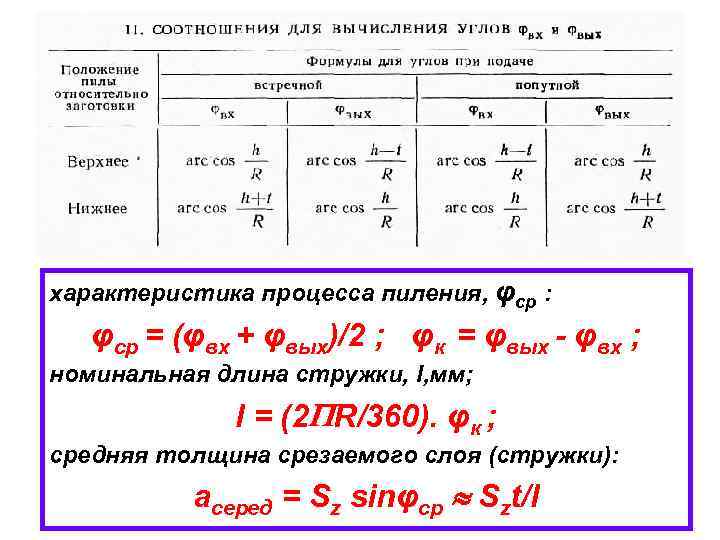

характеристика процесса пиления, φср : φср = (φвх + φвых)/2 ; φк = φвых характеристика процесса пиления, φср : φср = (φвх + φвых)/2 ; φк = φвых - φвх ; номинальная длина стружки, l, мм; l = (2 R/360). φк ; средняя толщина срезаемого слоя (стружки): асеред = Sz sinφср Szt/l

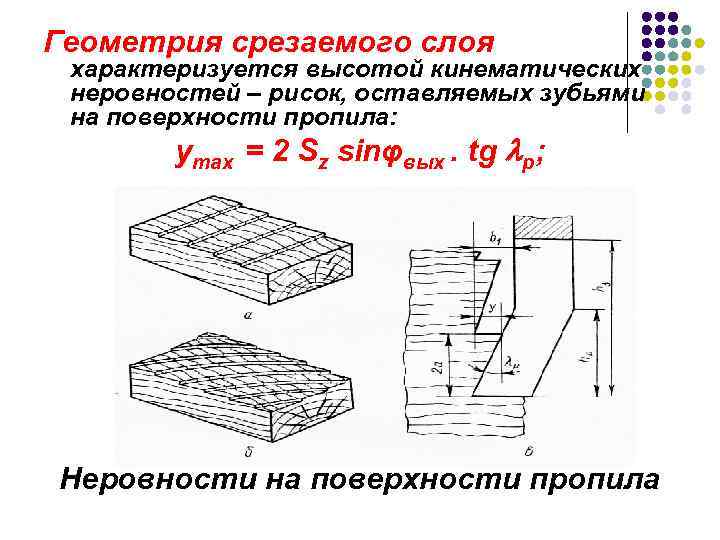

Геометрия срезаемого слоя характеризуется высотой кинематических неровностей – рисок, оставляемых зубьями на поверхности пропила: Геометрия срезаемого слоя характеризуется высотой кинематических неровностей – рисок, оставляемых зубьями на поверхности пропила: ymax = 2 Sz sinφвых. tg p; Неровности на поверхности пропила

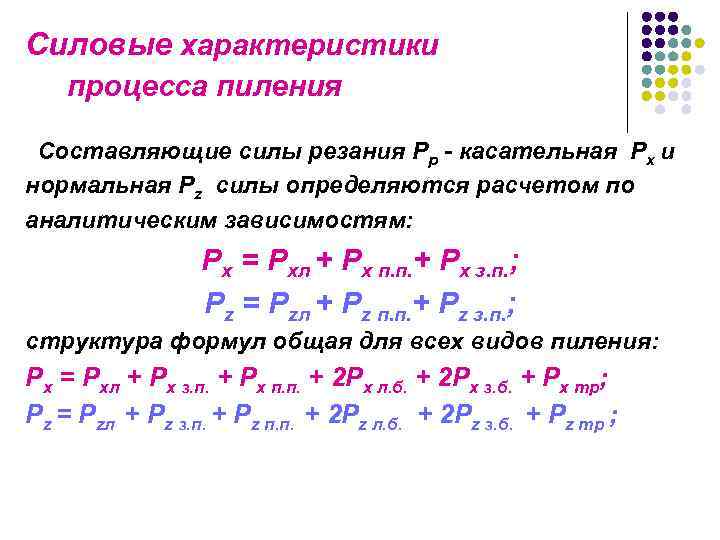

Силовые характеристики процесса пиления Составляющие силы резания Рр - касательная Рх и нормальная Рz Силовые характеристики процесса пиления Составляющие силы резания Рр - касательная Рх и нормальная Рz силы определяются расчетом по аналитическим зависимостям: Рх = Рхл + Рх п. п. + Рх з. п. ; Рz = Рzл + Рz п. п. + Рz з. п. ; структура формул общая для всех видов пиления: Рх = Рхл + Рх з. п. + Рх п. п. + 2 Рх л. б. + 2 Рх з. б. + Рх тр; Рz = Рzл + Рz з. п. + Рz п. п. + 2 Рz л. б. + 2 Рz з. б. + Рz тр ;

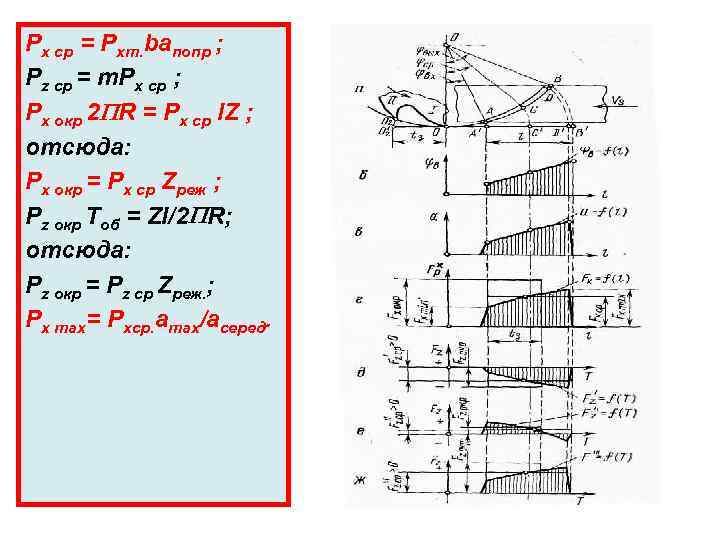

Рх ср = Рхт. bапопр ; Рz ср = m. Px ср ; Рх Рх ср = Рхт. bапопр ; Рz ср = m. Px ср ; Рх окр 2 R = Рх ср l. Z ; отсюда: Рх окр = Рх ср Zреж ; Рz окр Тоб = Zl/2 R; отсюда: Рz окр = Рz ср Zреж. ; Рх max= Рхср. аmax/асеред.

Мощность пиления пилами l Мощность Nр (Вт), затрачиваемая на резание, определяется или через окружную Мощность пиления пилами l Мощность Nр (Вт), затрачиваемая на резание, определяется или через окружную силу Рх окр. (Н): Nр = Рх окр. V ; или по объемной формуле: Nр = Кт апопр. Впрt. Vs;

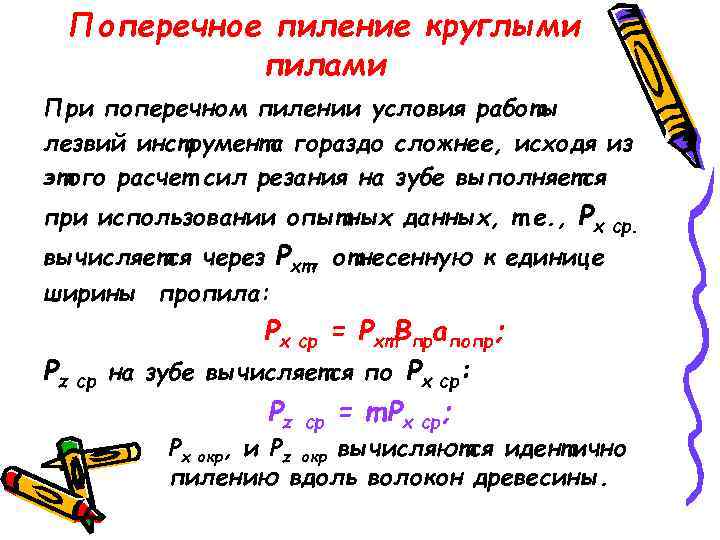

Поперечное пиление круглыми пилами При поперечном пилении условия работы лезвий инструмента гораздо сложнее, исходя Поперечное пиление круглыми пилами При поперечном пилении условия работы лезвий инструмента гораздо сложнее, исходя из этого расчет сил резания на зубе выполняется при использовании опытных данных, т. е. , Рх вычисляется через Рхт, отнесенную к единице ширины пропила: Рz ср и Рх ср = Рхт. Впрапопр; на зубе вычисляется по Рх ср: Рz ср = m. Рх ср; ср. Рх окр, и Рz окр вычисляются идентично пилению вдоль волокон древесины.
