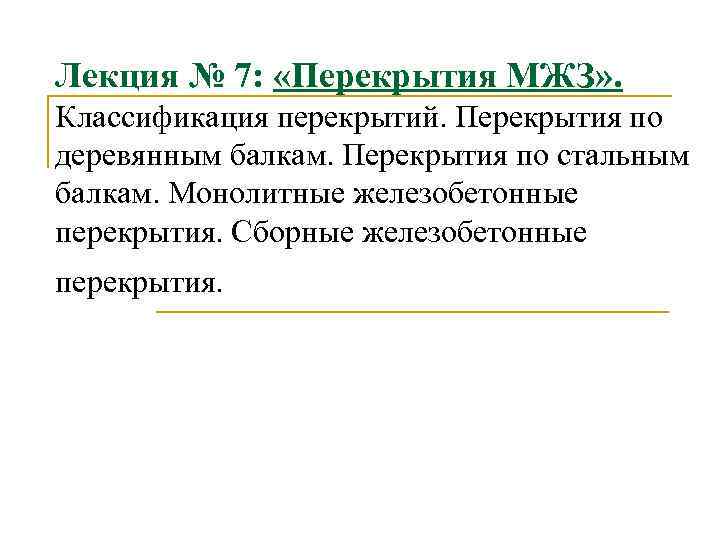

Лекция № 7: «Перекрытия МЖЗ» . Классификация

Лекция № 7: «Перекрытия МЖЗ» . Классификация перекрытий. Перекрытия по деревянным балкам. Перекрытия по стальным балкам. Монолитные железобетонные перекрытия. Сборные железобетонные перекрытия.

«Перекрытия МЖЗ» Как несущие конструктивные элементы: выполняют одновременно несущие и ограждающие функции, в многоэтажных зданиях выполняют функции жестких горизонтальных диафрагм (связей), обеспечивающих устойчивость здания. Как ограждающие конструкций: выполняют функции изоляции помещений, расположенных в разных этажах.

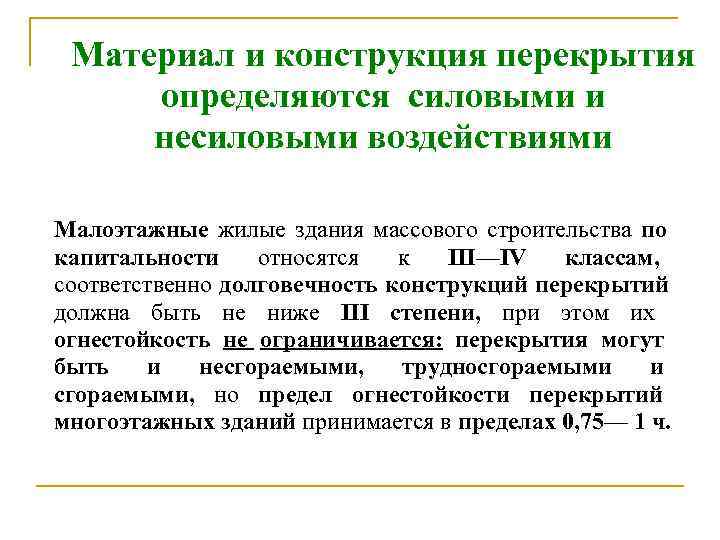

Материал и конструкция перекрытия определяются силовыми и несиловыми воздействиями Малоэтажные жилые здания массового строительства по капитальности относятся к III—IV классам, соответственно долговечность конструкций перекрытий должна быть не ниже III степени, при этом их огнестойкость не ограничивается: перекрытия могут быть и несгораемыми, трудносгораемыми и сгораемыми, но предел огнестойкости перекрытий многоэтажных зданий принимается в пределах 0, 75— 1 ч.

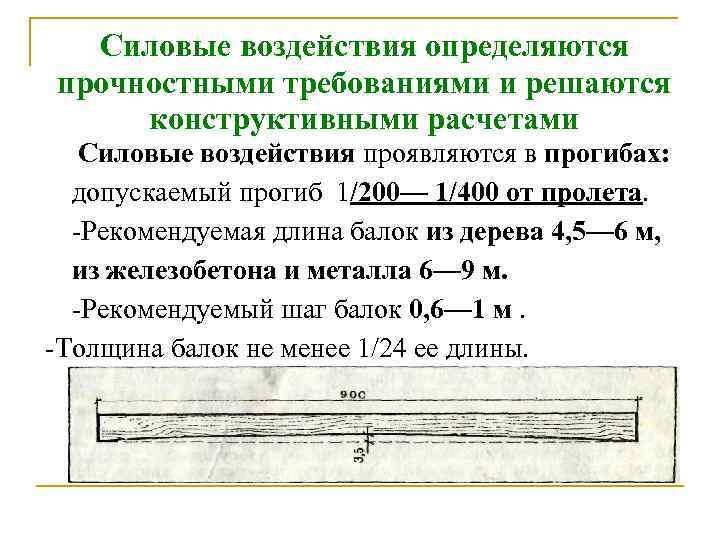

Силовые воздействия определяются прочностными требованиями и решаются конструктивными расчетами Силовые воздействия проявляются в прогибах: допускаемый прогиб 1/200— 1/400 от пролета. Рекомендуемая длина балок из дерева 4, 5— 6 м, из железобетона и металла 6— 9 м. Рекомендуемый шаг балок 0, 6— 1 м. Толщина балок не менее 1/24 ее длины.

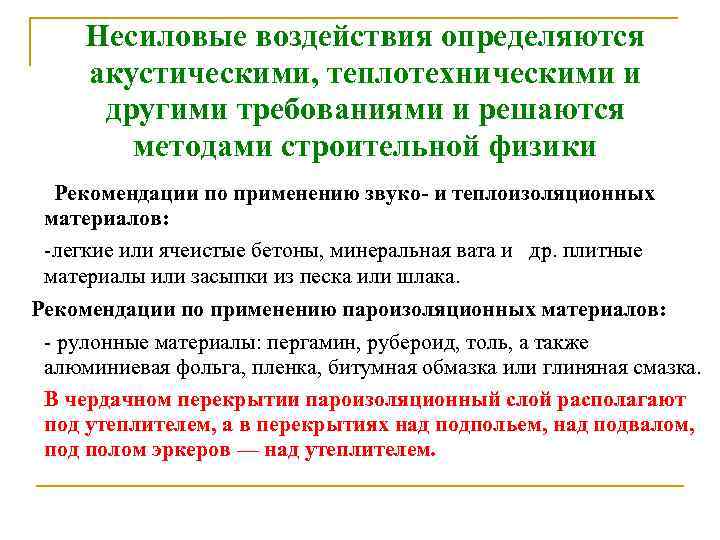

Несиловые воздействия определяются акустическими, теплотехническими и другими требованиями и решаются методами строительной физики Рекомендации по применению звуко- и теплоизоляционных материалов: легкие или ячеистые бетоны, минеральная вата и др. плитные материалы или засыпки из песка или шлака. Рекомендации по применению пароизоляционных материалов: рулонные материалы: пергамин, рубероид, толь, а также алюминиевая фольга, пленка, битумная обмазка или глиняная смазка. В чердачном перекрытии пароизоляционный слой располагают под утеплителем, а в перекрытиях над подпольем, над подвалом, под полом эркеров — над утеплителем.

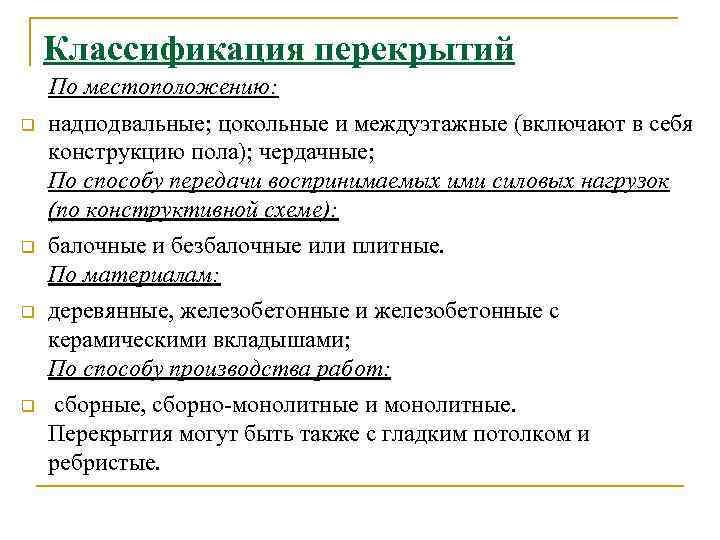

Классификация перекрытий По местоположению: надподвальные; цокольные и междуэтажные (включают в себя конструкцию пола); чердачные; По способу передачи воспринимаемых ими силовых нагрузок (по конструктивной схеме): балочные и безбалочные или плитные. По материалам: деревянные, железобетонные и железобетонные с керамическими вкладышами; По способу производства работ: сборные, сборно монолитные и монолитные. Перекрытия могут быть также с гладким потолком и ребристые.

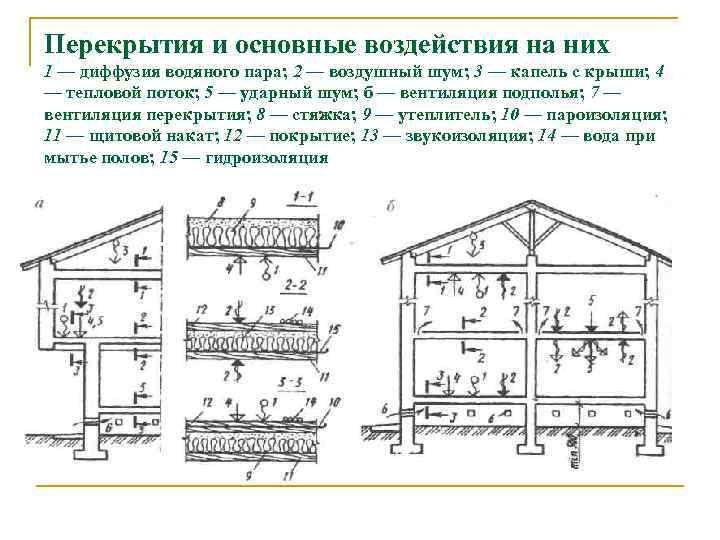

Перекрытия и основные воздействия на них 1 — диффузия водяного пара; 2 — воздушный шум; 3 — капель с крыши; 4 — тепловой поток; 5 — ударный шум; б — вентиляция подполья; 7 — вентиляция перекрытия; 8 — стяжка; 9 — утеплитель; 10 — пароизоляция; 11 — щитовой накат; 12 — покрытие; 13 — звукоизоляция; 14 — вода при мытье полов; 15 — гидроизоляция

а, б, д-деревянные перекрытия по брусковым балкам; в, г-перекрытия по железобе-тонным балкам; е-часторебристое перекрытие с применением пустотелых керами-ческих блоков (а-с квадратными черепными брусками; б-с черепными брусками, рас-положенными в середине высоты балки; д-с накатом по верху балки; 1 -деревянная брусковая балка одинарная из цельной древесины; 2 -упругая прокладка; 3 -гвоздь; 4 -дощатый пол по лагам; 5 -песок; 6 -обмазка глиной; 7 -деревянный щитовой накат; 8 -черепной брусок; 9 -оси балок; 10 -двухпустотный легкобетонный вкладыш; 11 -толь; 12 -плита гипсовая или легкобетонная; 13 - железобетонная балка таврового сечения; 14 -дощатый настил (накат); 15 -железобетонные ребра-балки; 16 -пустотелый блок- вкладыш; 11 -рубероид; 18 -паркет; 19 -асфальт, 20 -арматура; 21 -поперечная планка сечением 80 х 32 мм; 22 -подкладка под планку сечением 80 х 25 мм

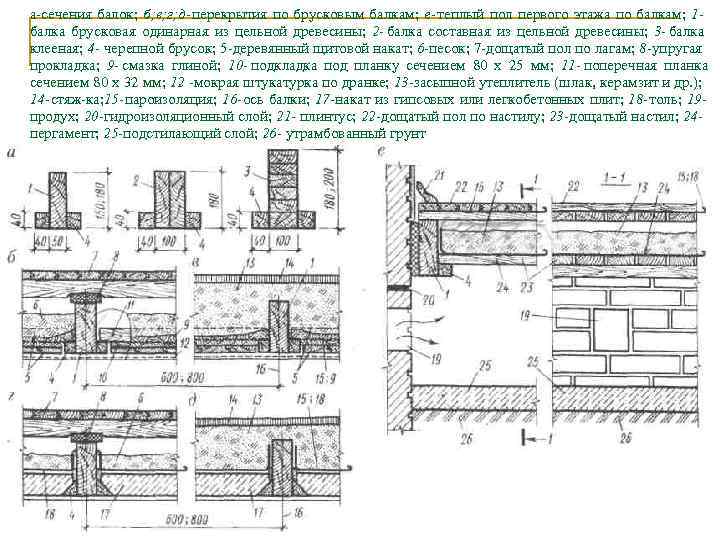

а сечения балок; б; в; г; д- перекрытия по брусковым балкам; е- теплый пол первого этажа по балкам; 1 - балка брусковая одинарная из цельной древесины; 2 - балка составная из цельной древесины; 3 - балка клееная; 4 - черепной брусок; 5 деревянный щитовой накат; 6 -песок; 7 дощатый пол по лагам; 8 -упругая прокладка; 9 - смазка глиной; 10 - подкладка под планку сечением 80 х 25 мм; 11 - поперечная планка сечением 80 х 32 мм; 12 -мокрая штукатурка по дранке; 13 -засыпной утеплитель (шлак, керамзит и др. ); 14 -стяж ка; 15 -пароизоляция; 16 -ось балки; 17 -накат из гипсовых или легкобетонных плит; 18 -толь; 19 - продух; 20 -гидроизоляционный слой; 21 - плинтус; 22 -дощатый пол по настилу; 23 -дощатый настил; 24 - пергамент; 25 -подстилающий слой; 26 - утрамбованный грунт

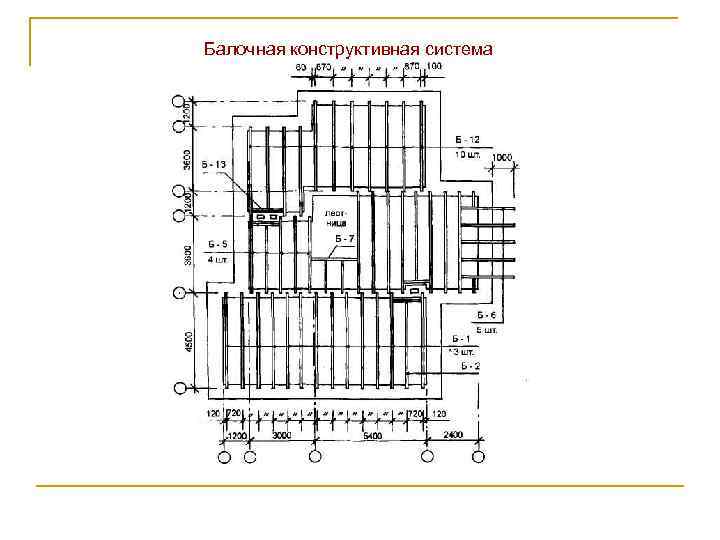

Балочная конструктивная система

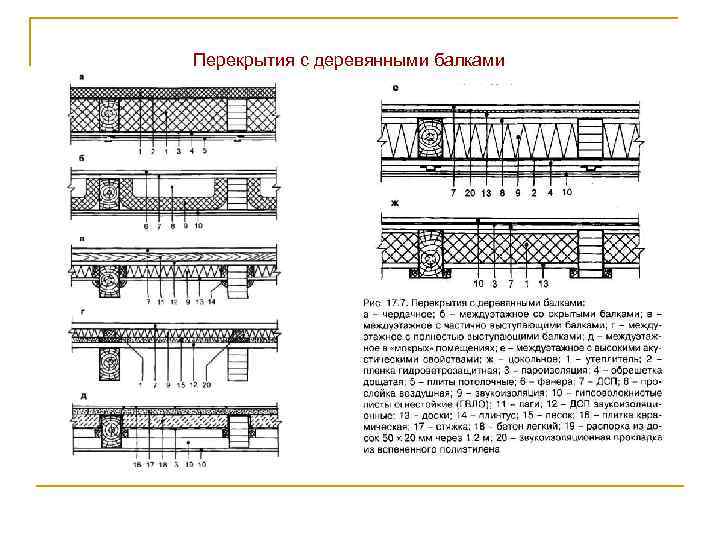

Перекрытия с деревянными балками

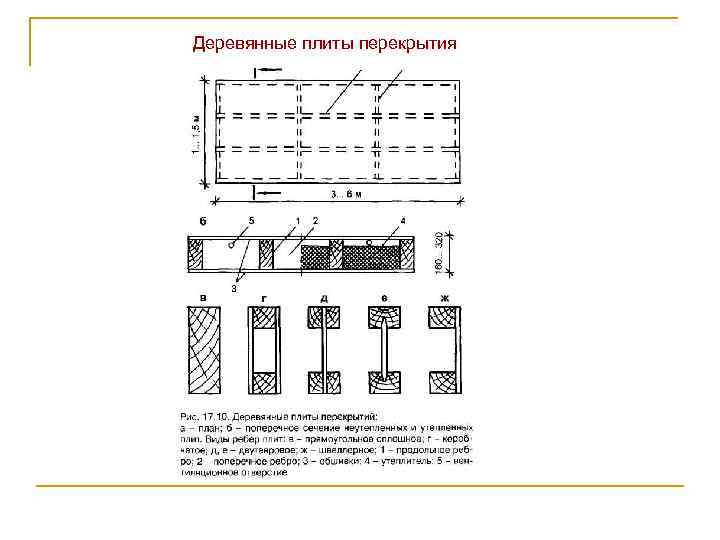

Деревянные плиты перекрытия

: а, 6— монолитные; в, г — сборные по железобетонным балкам с гипсовыми плитами; д, е — то же, с легкобетонными вкладышами (б — узел сопряжения монолитного участка со сборным перекрытием по железобетонным балкам; д — пример устройства пола из линолеума); 1— монолитный железобетон; 2 — упругая прокладка; 3 — дощатый пол по лагам; 4 — песок не менее 20 мм; 5 — условно показана сборное перекрытие; 6 — толь; 7 — железобетонная тавровая балка; 8 — плита гипсовая или легкобетонная; 9 — утеплитель (минеральная вата и др. ); 10 — па роизоляция; 11 — деревянный каркас; 12— двухпустотный легкобетонный вкладыш; 13 — ли нолеумпо прослойке из холодной мастики на водостойких вяжущих; 14 — стяжка из легкого бетона 20 мм

Опирание балок перекрытий на каменные стены: ]- опирание деревянных балок: а - на наружную стену; б — на внутреннюю стену; 1 - наружная несущая стена; 2 — наружная самонесущая стена; 3 — внутренняя самонесущая стена; 4 — деревянная балка; 5 — термовкладыш; 6 — гидроизоляция; 7 — анкер из полосовой стали; 8 — гвозди

Опирание балок перекрытий на каменные стены: II— опирание железобетонных балок: 1 — балка; 2 — кладка наружной стены; 3 — кладка внутренней стены; 4 — термо-вкладыш; 5 - мелкозернистый бетон; 6 — стальные петли; 7 — анкер; 8 — арматура, скрепляющая две петли

Опирание монолитных же- лезобетонных плит и сталь- ных балок на каменные сте- ны:

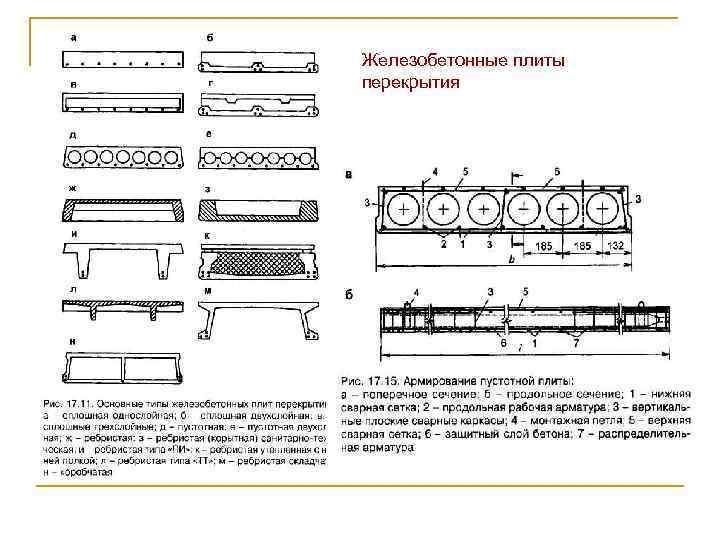

Железобетонные плиты перекрытия

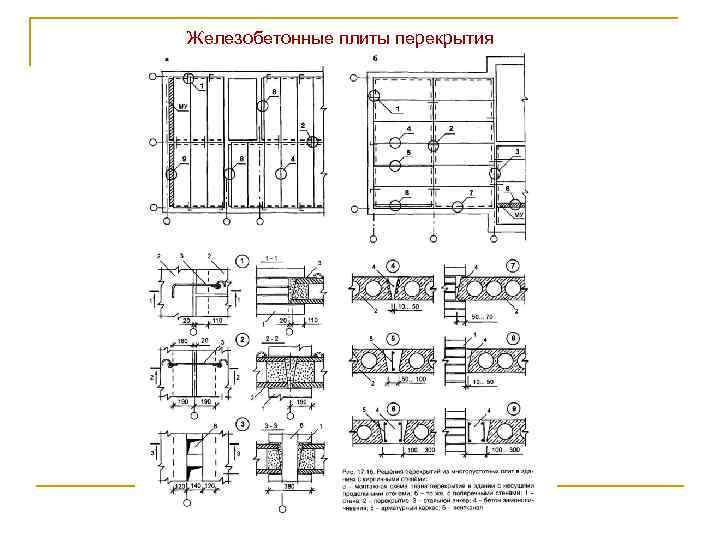

Железобетонные плиты перекрытия

Виды монолитных перекрытий С плитами опертыми по контуру Безбалочное облегченное перекрытие

Армирование монолитных перекрытий

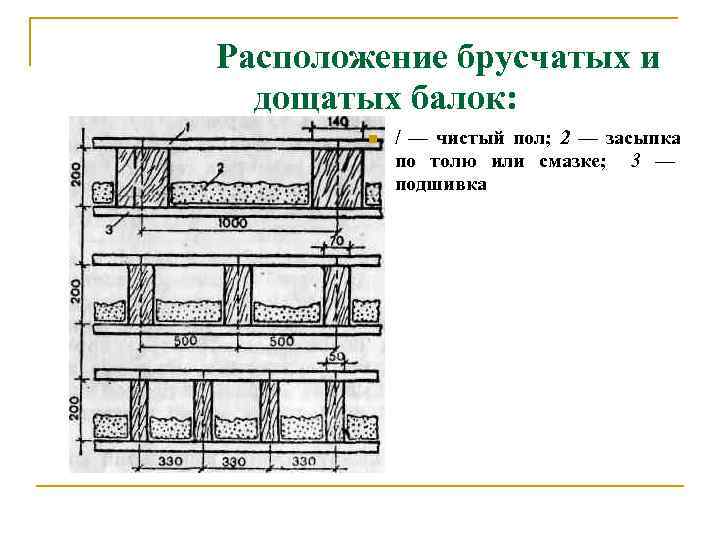

Расположение брусчатых и дощатых балок: / — чистый пол; 2 — засыпка по толю или смазке; 3 — подшивка

Толщины слоев утеплителя в чердачном перекрытии В знаменателе приведена масса 1 м 2 слоя утеплителя.
