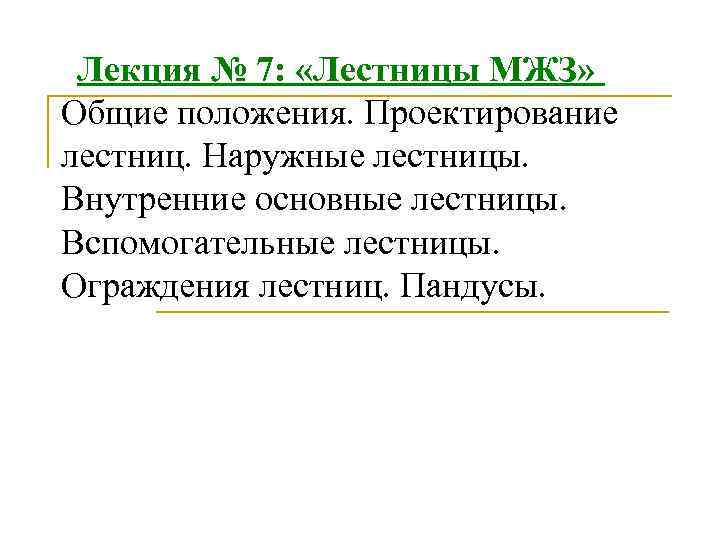

Лекция № 7: «Лестницы МЖЗ» Общие положения. Проектирование лестниц. Наружные лестницы. Внутренние основные лестницы. Вспомогательные лестницы. Ограждения лестниц. Пандусы.
«Лестницы МЖЗ» Лестницы предназначены для сообщения между помещениями, расположенными на разных уровнях (этажах), а также для осуществления аварийной эвакуации из зданий людей и имущества. Лестницы представляют собой несущие конструкции, состоящие из чередующихся наклонных ступенчатых элементов — маршей и горизонтальных плоскостных элементов — лестничных площадок. Для безопасности движения лестницы оборудуют вертикальными ограждениями.
Основные требования, предъявляемые к лестницам: удобство ходьбы (применением соответствующих уклонов маршей, формой ступеней, правильным назначением их числа в маршах, освещением лестниц естественным светом, размерами и формой ограждений), достаточная пропускная способность (правильным назначением ширины маршей и площадок, правильным определения числа лестниц в здании и места их размещения), пожарная безопасность (приданием соответствующей прочности, жесткости и огнестойкости, а также естественным освещением лестничных клеток), Экономичность (снижение стоимости лестниц зависит от степени индустриализации их возведения, рациональности планировочных и конструктивных решений. Относительная стоимость может быть снижена за счет увеличения числа квартир, обслуживаемых одной лест ницей.
Правила устройства лестниц уклон лестниц, т. е. удобство при ходьбе будет обеспечено, если удвоенная высота подступенка и ширина проступи будут равны среднему шагу человека, то есть около 600 мм; все ступени в марше должны быть одного размера; количество ступеней в марше не должно быть менее трех (при меньшем количестве легко оступиться) и не более 18; ширина лестничной площадки должна быть не менее ширины лестничного марша; стандартная ширина марша должна быть не менее 0, 9 1, 0 м; желательно лестницы освещать естественным светом; высота прохода под маршами и площадками должна быть не менее 2 м; марши и площадки должны иметь ограждения высотой не менее 900 мм.
Классификация лестниц - по назначению: основные или главные – общего пользования; вспомогательные – чердачные, подвальные, запасные, служебные, пожарные, аварийные и т. д. входные; -по расположению: внутренние закрытые в лестничных клетках; внутренние открытые – в парадных вестибюлях, холлах; внутри квартиры – в пределах одной квартиры; наружные открытые в южных районах.

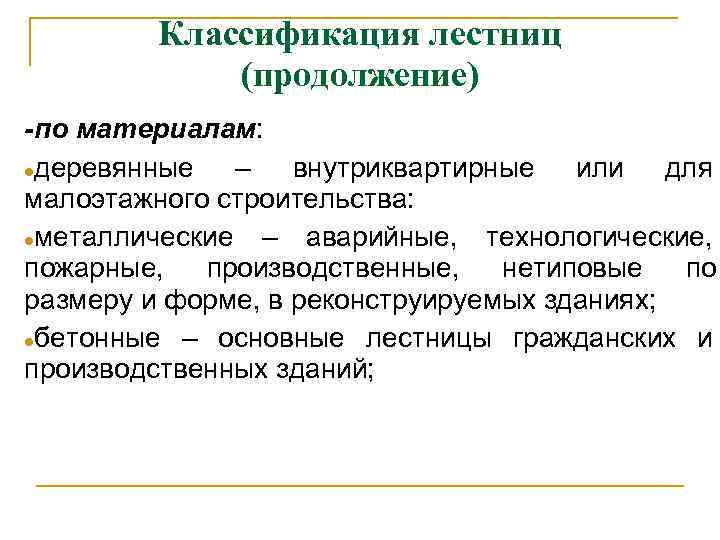

Классификация лестниц (продолжение) -по материалам: деревянные – внутриквартирные или для малоэтажного строительства: металлические – аварийные, технологические, пожарные, производственные, нетиповые по размеру и форме, в реконструируемых зданиях; бетонные – основные лестницы гражданских и производственных зданий;
Классификация лестниц (продолжение) -по способу изготовления – сборные и монолитные; -по количеству маршей – одно, двух. трехмаршевые, с забежными ступенями, винтовые, криволинейные, комбинированные; -по конструктивным решениям – мелкоэлементные и крупноэлементные.

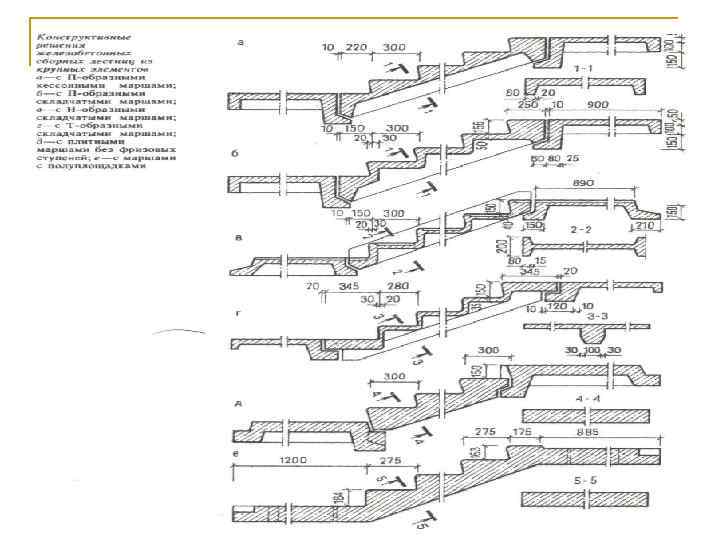

Варианты разрезки сборных лестниц а—отдельные ступени косоуры, балки и плиты; б—марши и площадки; в—марши полуплощадками; г— объемный блок лестничной клетки: /— ступени; 2—косоуры балки; 4—плиты; 5—марши; б— площадки; 7—марш с полуплощадкой; 8 — дополнительная полуплощадка; 9— ригель

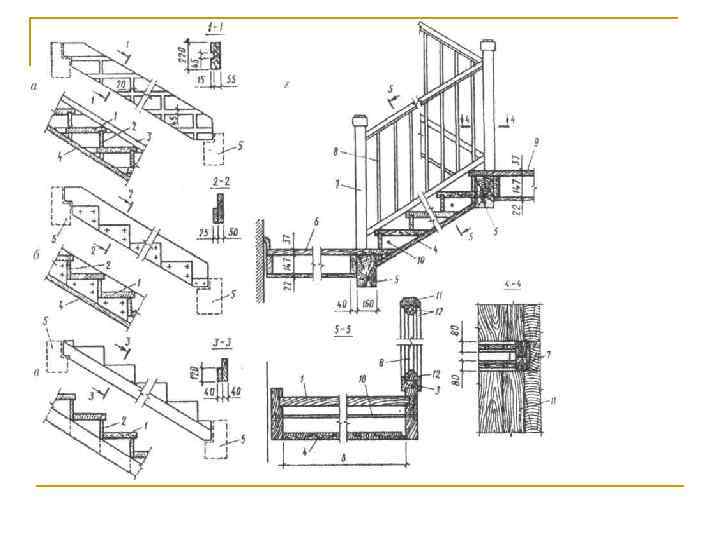

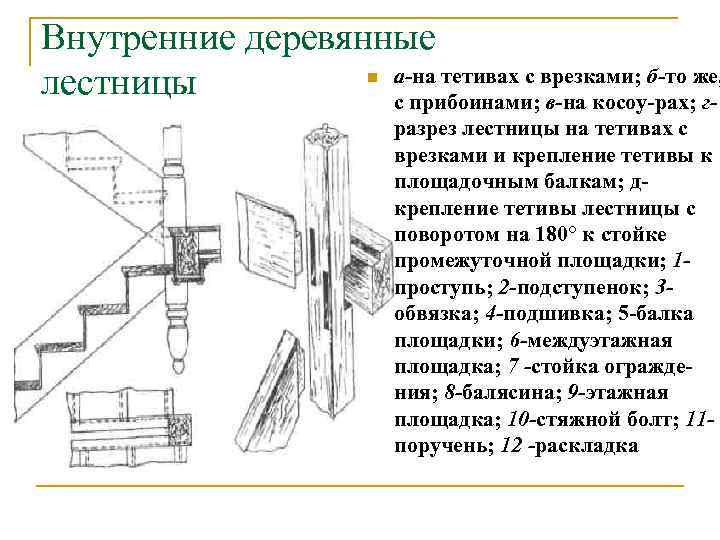

Внутренние деревянные а-на тетивах с врезками; б-то же, лестницы с прибоинами; в-на косоу-рах; г разрез лестницы на тетивах с врезками и крепление тетивы к площадочным балкам; дкрепление тетивы лестницы с поворотом на 180° к стойке промежуточной площадки; 1 проступь; 2 -подступенок; 3 обвязка; 4 -подшивка; 5 -балка площадки; 6 -междуэтажная площадка; 7 -стойка ограждения; 8 -балясина; 9 -этажная площадка; 10 -стяжной болт; 11 поручень; 12 -раскладка
Схемы устройства винтовых лестниц а — первого типа; б — второго типа
Лифты и пандусы

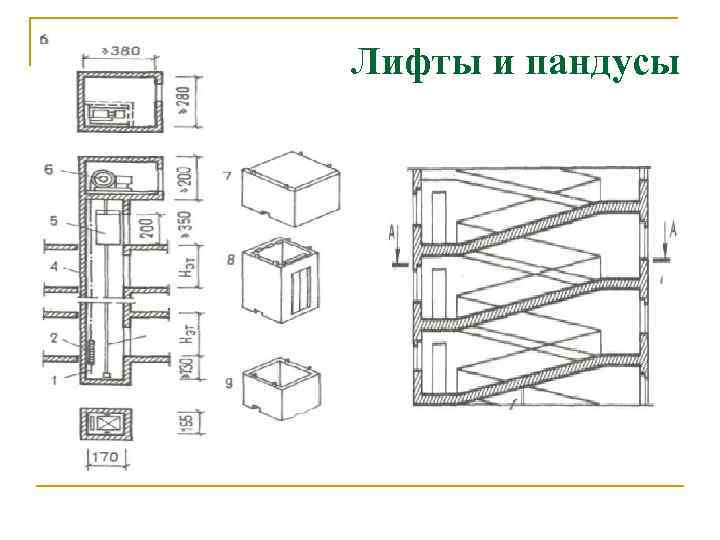

а — схемы устройства пандусов (1 двухмаршевый пандус с прямым переходом: 11 — винтовой пандус; /// — двухмарше вый с винтовым перехо дом; IV- комбиниро ванный пандус с исполь зованием лестницы); бконструкция пандуса с одной средней опорой; в — то же, с одной консольной опорой; г то же, с У образной опорой; д -то же, с двумя симмеричными опорами; / опора; 2 - наклонная несущая плита; 3 — поверхность чистого пола
