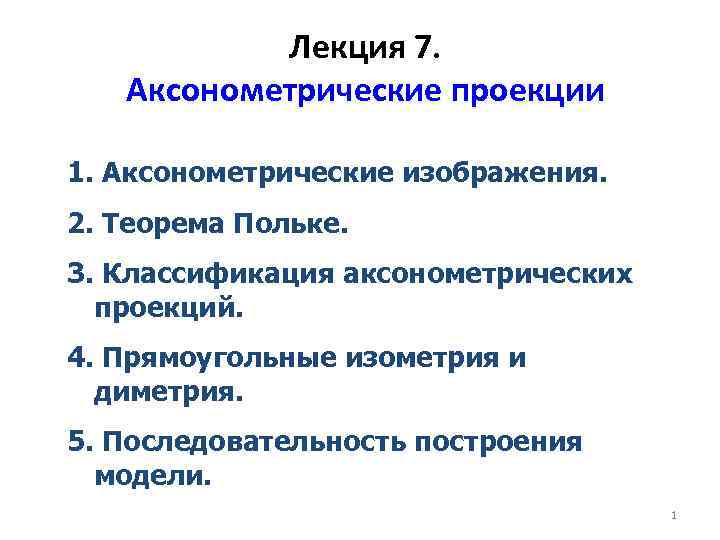

Лекция 7. Аксонометрические проекции 1. Аксонометрические изображения. 2. Теорема Польке. 3. Классификация аксонометрических проекций. 4. Прямоугольные изометрия и диметрия. 5. Последовательность построения модели. 1

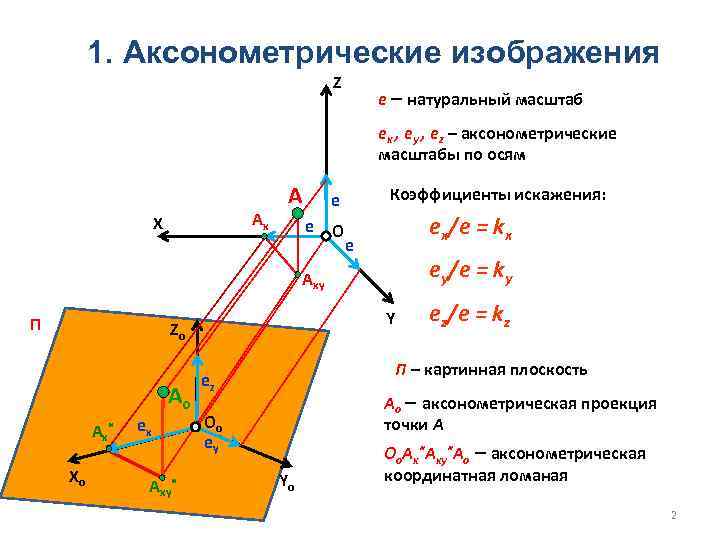

1. Аксонометрические изображения Z е – натуральный масштаб ех , еy , еz – аксонометрические масштабы по осям Аx X A Коэффициенты искажения: e e O ех/e = kx e еy/e = ky Аxy П Y Zо Aо Аx * Xо ex Axy* еz/е = kz П – картинная плоскость ez Aо – аксонометрическая проекция точки А Oо ey Yо Oо. Aх*Axy*Aо – аксонометрическая координатная ломаная 2
Построение аксонометрической проекции точки по её координатам Z 0 А(x, y, z) А 0 xkx yky X 0 О 0 zkz Y 0
2. Теорема Польке Три отрезка произвольной длины, лежащие в одной плоскости и выходящие из одной точки под произвольными углами друг к другу, представляют параллельную проекцию трёх равных отрезков, отложенных на прямоугольных осях координат от начала Основная формула аксонометрии : kx² + ky² + kz² = 2 + ctg² φ. Для прямоугольной аксонометрии, когда угол φ = 90° и, следовательно, ctg φ = 0, основная формула аксонометрии выглядит так: kx² + ky² + kz² = 2. 4

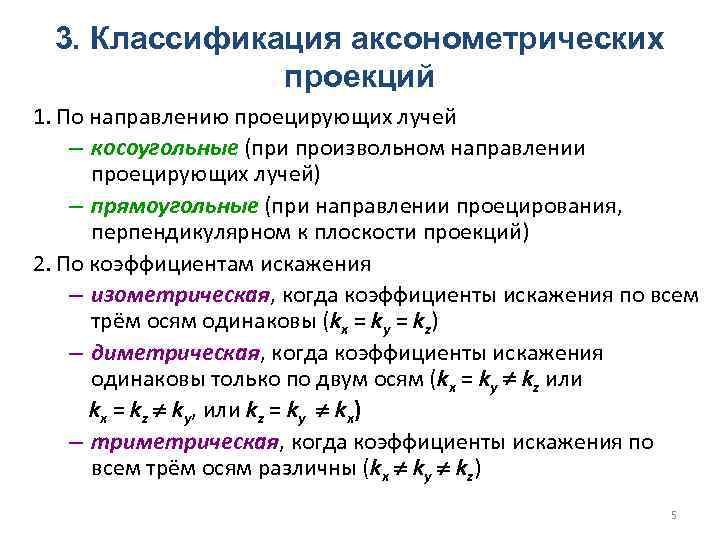

3. Классификация аксонометрических проекций 1. По направлению проецирующих лучей – косоугольные (при произвольном направлении проецирующих лучей) – прямоугольные (при направлении проецирования, перпендикулярном к плоскости проекций) 2. По коэффициентам искажения – изометрическая, когда коэффициенты искажения по всем трём осям одинаковы (kx = ky = kz) – диметрическая, когда коэффициенты искажения одинаковы только по двум осям (kx = ky kz или kx = kz ky, или kz = ky kx) – триметрическая, когда коэффициенты искажения по всем трём осям различны (kx ky kz) 5
4. Прямоугольные изометрия и диметрия Коэффициенты искажения Изометрия kx = ky = kz Из основной формулы аксонометрии: kx = ky = kz ≈ 0, 82. Считаем, что kx = ky = kz = 1 Диметрия kx = kz, ky = 0, 5 kx Из основной формулы аксонометрии: kx = kz ≈ 0, 94. ky ≈ 0, 47. Считаем, что kx = kz = 1, ky = 0, 5 6

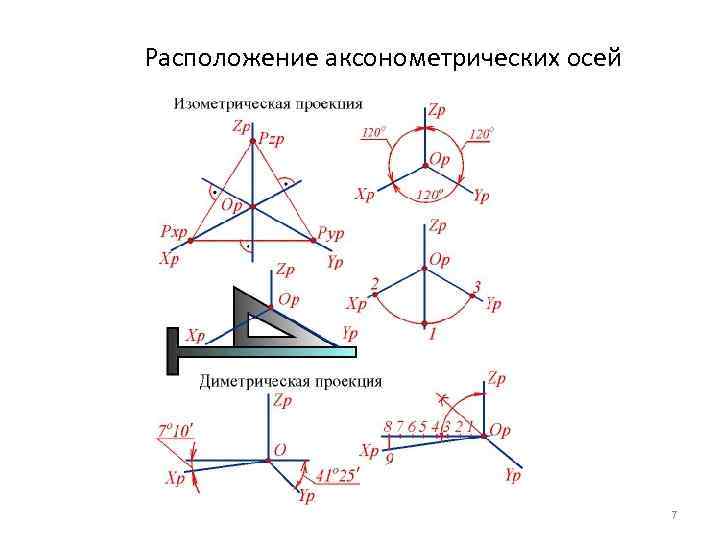

Расположение аксонометрических осей 7
Изображение пятиугольника в изометрии x 2 1 2 5 y 1 y 2 Х 0 y 3 3 x 3 4 Y Z 5 1 x 2 2 y 2 X 0 y 3 3 y 1 4 x 3 Y

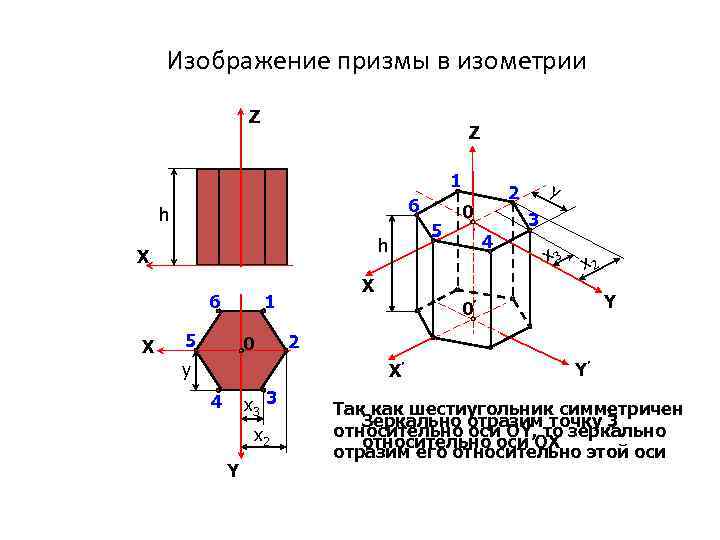

Изображение призмы в изометрии Z Z 1 6 h h X 6 X 5 1 5 0 y x 3 3 x 2 Y 4 3 x 2 Y 0’ 2 X’ 4 0 X y 2 Y’ Так как шестиугольник симметричен Зеркально отразим точку 3 относительно оси OY, то зеркально относительно оси OX отразим его относительно этой оси
Изображение окружности в аксонометрии Прямоугольная изометрия Фронтальная диметрия AB = 1, 22 d – большая ось эллипса CD = 0, 7 d – малая ось эллипса d – диаметр окружности Z А AB = 1, 06 d CD = 0, 35 d А А А Z С D D С С D В О С В X AB = 1, 06 d CD = 0, 95 d А D В С В В О X А Y AB = 1, 06 d CD = 0, 35 d В Y D Большая ось эллипса перпендикулярна той аксонометрической оси, которая не принадлежит плоскости окружности, а малая – параллельна ей. 10

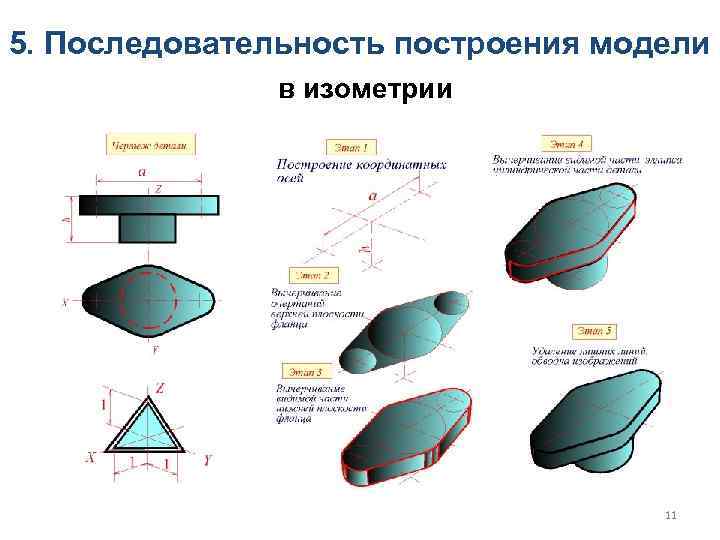

5. Последовательность построения модели в изометрии 11

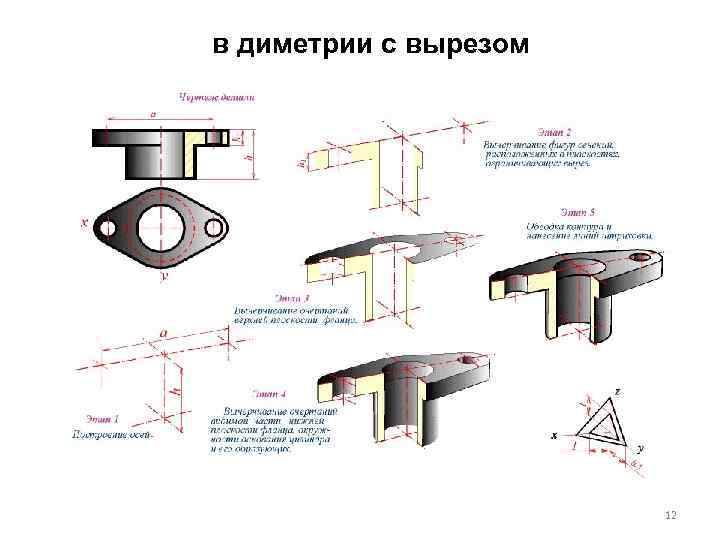

в диметрии с вырезом 12
Спасибо за внимание! 13

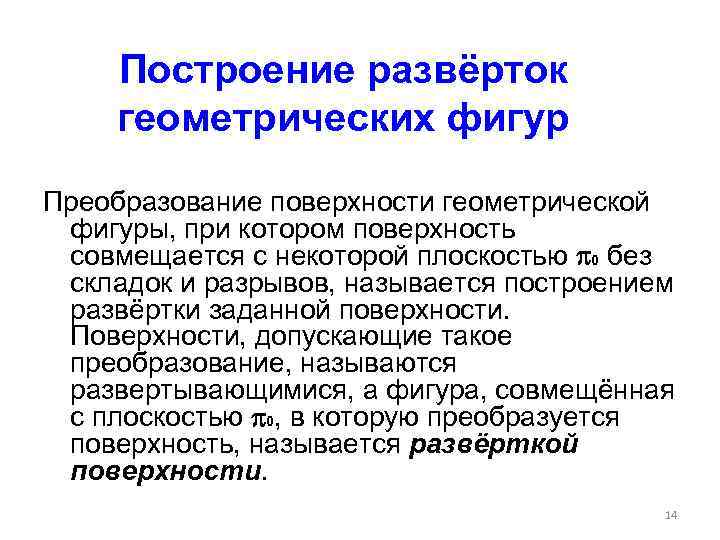

Построение развёрток геометрических фигур Преобразование поверхности геометрической фигуры, при котором поверхность совмещается с некоторой плоскостью 0 без складок и разрывов, называется построением развёртки заданной поверхности. Поверхности, допускающие такое преобразование, называются развертывающимися, а фигура, совмещённая с плоскостью 0, в которую преобразуется поверхность, называется развёрткой поверхности. 14

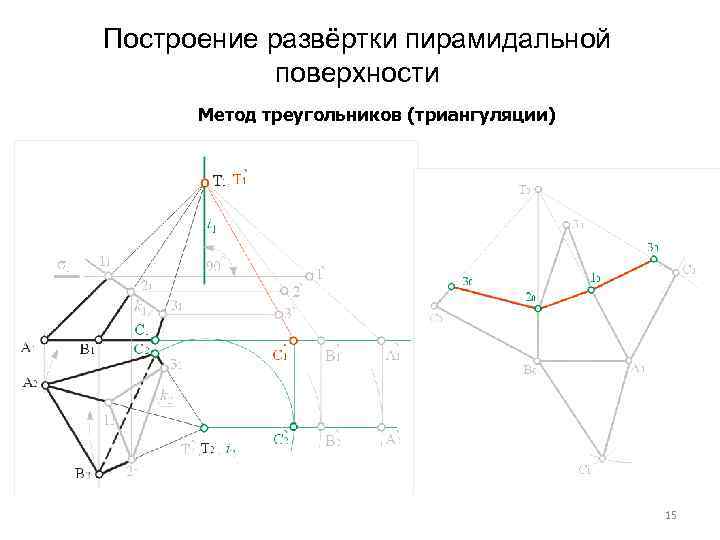

Построение развёртки пирамидальной поверхности Метод треугольников (триангуляции) 15
Построение развёртки призматической поверхности Метод нормального сечения 16
Построение развёртки конической поверхности Метод раскатки 17
