Лекция 7. 1. ЗАЩИТА ОТ ШУМА • Шум • Производственный шум – это совокупность Лекция 7. 1. ЗАЩИТА ОТ ШУМА • Шум • Производственный шум – это совокупность звуков различной интенсивности и высоты, беспорядочно изменяющихся во времени, возникающих в условиях производства и неблагоприятно воздействующих на организм. • Влияние шума на организм весьма часто сочетается с другими производственными вредностями – неблагоприятными микроклиматическими условиями, токсичными веществами, ультразвуком, вибрацией. • Звук представляет собой волнообразно распространяющееся механическое колебательное движение частиц упругой среды • Человек воспринимает лишь звуки, имеющие частоту от 20 Гц до 20 000 Гц. Колебания с частотой ниже 20 Гц называют инфразвуками, а выше 20 к. Гц – ультразвуками.

Влияние шума на организм человека • Шум вызывает профессиональную тугоухость, а иногда и глухоту. Влияние шума на организм человека • Шум вызывает профессиональную тугоухость, а иногда и глухоту. Чаще слух изменяется под действием высокочастотного шума. • Механизм нарушения слуха заключается в развитии атрофических процессов в нервных окончаниях органа слуха, потеря слуха развивается медленно и постепенно прогрессирует с возрастом и стажем. • Главным методом ранней диагностики нарушения слуха у рабочих шумных производств является аудиометрия. • Может быть звуковая травма которая обусловлена воздействием интенсивного импульсного шума и заключается в механическом повреждении барабанной перепонки среднего уха. • Шум действует на нервную и сердечно-сосудистую системы.

Физические и физиологические характеристики шума • Звук как физическое явление характеризуется звуковым давлением P Физические и физиологические характеристики шума • Звук как физическое явление характеризуется звуковым давлением P (Па), интенсивностью I (Вт/м 2), частотой f (Гц). • Распространение звуковых волн сопровождается переносом колебательной энергии в пространстве. Ее количество, проходящее через площадь 1 м 2, расположенную перпендикулярно направлению распространения звуковой волны, обусловливает интенсивность или силу звука I, , Вт/м 2, где Е – поток звуковой энергии, Вт; S – площадь, м 2

 • Ухо человека чувствительно не к интенсивности звука, а к давлению Р, оказываемому • Ухо человека чувствительно не к интенсивности звука, а к давлению Р, оказываемому звуковой волной, которое определяется по формуле , Па, где F – нормальная сила, с которой звуковая волна действует на поверхность, Н; S – площадь поверхности, на которую падает звуковая волна, м 2.

 • Пороговые значения звукового давления, при которых звук не воспринимается или звуковое ощущение • Пороговые значения звукового давления, при которых звук не воспринимается или звуковое ощущение переходит в болевое ощущение, называются соответственно порог слышимости и порог болевого ощущения. • Порогу слышимости при частоте 1000 Гц соответствует интенсивность звука 10 -12 Вт/м 2 и звуковое давление 2· 10 -5 Па. При интенсивности звука 1 Вт/м 2 и звуковом давлении 2· 101 Па (при частоте 1000 Гц) создается ощущение боли в ушах. Эти уровни называются порогом болевого ощущения и превышают порог слышимости в 1012 и 106 раз, соответственно. • Для оценки шума удобно измерять не абсолютное значение интенсивности и давления, а относительный их уровень в логарифмических единицах.

 • Увеличение интенсивности и давления звука в 10 раз соответствует приросту ощущения на • Увеличение интенсивности и давления звука в 10 раз соответствует приросту ощущения на 1 единицу, названную белом (Б): , Бел, где Io и Ро - исходные значения интенсивности и звукового давления (интенсивность и давление звука на пороге слышимости). • За исходную цифру 0 (ноль) Бел принята пороговая для слуха величина звукового давления 2· 10 -5 Па (порог слышимости или восприятия). • Весь диапазон энергии, воспринимаемой слухом как звук, укладывается при этих условиях в 13— 14 Б. Для удобства пользуются не белом, а единицей в 10 раз меньшей – децибелом (д. Б), которая соответствует минимальному увеличению силы звука, различаемому ухом.

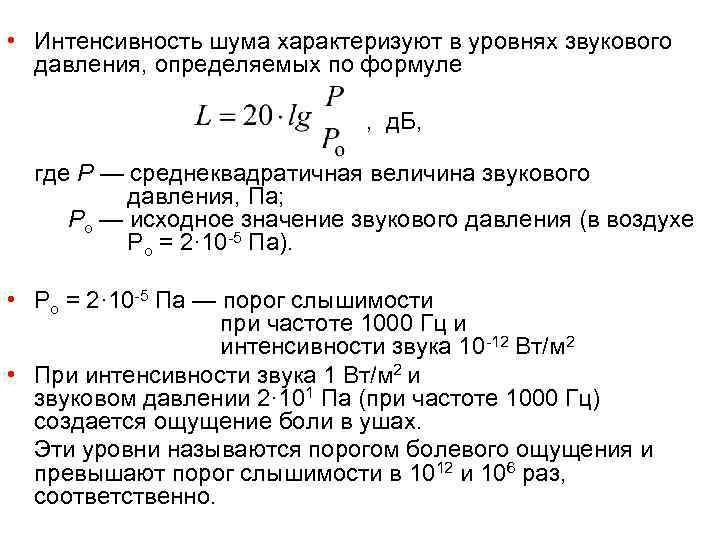

 • Интенсивность шума характеризуют в уровнях звукового давления, определяемых по формуле , д. • Интенсивность шума характеризуют в уровнях звукового давления, определяемых по формуле , д. Б, где Р — среднеквадратичная величина звукового давления, Па; Рo — исходное значение звукового давления (в воздухе Рo = 2· 10 -5 Па). • Рo = 2· 10 -5 Па — порог слышимости при частоте 1000 Гц и интенсивности звука 10 -12 Вт/м 2 • При интенсивности звука 1 Вт/м 2 и звуковом давлении 2· 101 Па (при частоте 1000 Гц) создается ощущение боли в ушах. Эти уровни называются порогом болевого ощущения и превышают порог слышимости в 1012 и 106 раз, соответственно.

 • Частота колебаний определяет высоту звучания: чем больше частота колебаний, тем выше звук. • Частота колебаний определяет высоту звучания: чем больше частота колебаний, тем выше звук. • Человек реагирует не на абсолютный, а на относительный прирост частот: возрастание частоты колебаний вдвое воспринимается как повышение тона на определенную величину, называемую октавой. • Октава – диапазон, в которой верхняя граничная частота равна удвоенной нижней частоте. • При удвоении частоты высота звука изменяется на одну и ту же величину независимо от того, в каком частотном интервале происходит это изменение. • Октавная полоса характеризуется среднегеометрической частотой, определяемой по формуле , где f 1 – нижняя граничная частота, Гц; f 2 – верхняя граничная частота, Гц.

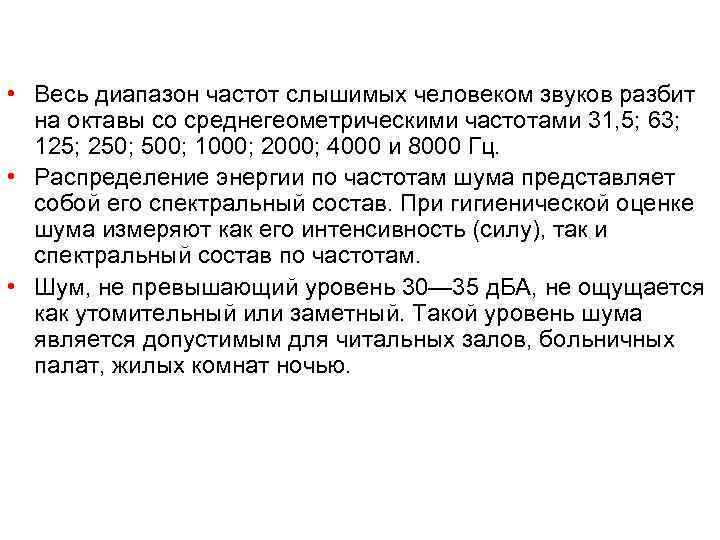

 • Весь диапазон частот слышимых человеком звуков разбит на октавы со среднегеометрическими частотами • Весь диапазон частот слышимых человеком звуков разбит на октавы со среднегеометрическими частотами 31, 5; 63; 125; 250; 500; 1000; 2000; 4000 и 8000 Гц. • Распределение энергии по частотам шума представляет собой его спектральный состав. При гигиенической оценке шума измеряют как его интенсивность (силу), так и спектральный состав по частотам. • Шум, не превышающий уровень 30— 35 д. БА, не ощущается как утомительный или заметный. Такой уровень шума является допустимым для читальных залов, больничных палат, жилых комнат ночью.

Классификация шумов • По происхождению– аэродинамический, гидродинамический, металлический и т. д. • По частотной Классификация шумов • По происхождению– аэродинамический, гидродинамический, металлический и т. д. • По частотной характеристике – низкочастотный (1— 350 Гц), среднечастотный (350— 800 Гц), высокочастотный (более 800 Гц). • По спектру – широкополосный (шум с непрерывным спектром шириной более 1 октавы), тональный (шум, в спектре которого имеются выраженные тоны). • По временным характеристикам шумы разделяют на постоянный или стабильный и непостоянный. • Постоянный шум – это шум, уровень звука которого за 8 часовой рабочий день или за время измерения изменяется во времени не более чем на 5 д. БА при измерениях на временной характеристике шумомера "медленно". • Непостоянный шум - это шум, уровень звука которого за 8 часовой рабочий день или во время измерения изменяется во времени более чем на 5 д. БА при измерениях на временной характеристике шумомера "медленно".

 • Непостоянный шум может быть колеблющимся, прерывистым и импульсным: • колеблющийся во времени • Непостоянный шум может быть колеблющимся, прерывистым и импульсным: • колеблющийся во времени шум – это шум, уровень звука которого непрерывно изменяется во времени; • прерывистый шум – это шум, уровень звука которого ступенчато изменяется (на 5 д. БА и более), причем длительность интервалов, в течение которых уровень остается постоянным, составляет 1 с и более; • импульсный шум – это шум, состоящий из одного или нескольких звуковых сигналов, каждый длительностью менее 1 с, при этом уровни звука в д. БАI и д. БА, измеренные соответственно на временных характеристиках "импульс" и "медленно", отличаются не менее чем на 7 д. Б.

 • Характеристикой постоянного шума на рабочих местах являются уровни звукового давления в д. • Характеристикой постоянного шума на рабочих местах являются уровни звукового давления в д. Б в октавных полосах. • Допускается в качестве характеристики постоянного широкополосного шума на рабочих местах принимать уровень звука в д. БА, измеренный на временной характеристике "медленно" шумомера, определяемый по формуле: , д. БА, где Р (А) – среднеквадратичная величина звукового давление с учетом коррекции "А" шумомера, Па

 • Характеристикой непостоянного шума на рабочих местах является эквивалентный (по энергии) уровень звука, • Характеристикой непостоянного шума на рабочих местах является эквивалентный (по энергии) уровень звука, LА(экв), данного непостоянного шума – уровень звука постоянного широкополосного шума, который имеет то же самое среднее квадратическое звуковое давление, что и данный непостоянный шум в течение определенного интервала времени и который определяют по формуле , д. БА, где р. А(t) – текущее значение среднего квадратического звукового давления с учетом коррекции "А" шумомера, Па; p 0 – исходное значение звукового давления (в воздухе p 0 = 2 · 10 -5 Па); T – время действия шума, ч.

Гигиеническое нормирование • ГОСТ 12. 1. 003 -83 «Шум. Общие требования безопасности» • Предельно Гигиеническое нормирование • ГОСТ 12. 1. 003 -83 «Шум. Общие требования безопасности» • Предельно допустимые уровни (ПДУ) звука и эквивалентные уровни звука на рабочих местах с учетом напряженности и тяжести трудовой деятельности приведены в СН 2. 2. 4/2. 1. 8. 562 -96 «Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки» • Для конструкторских бюро, конторских помещений допускается уровень шума 50— 60 д. БА. • Для производственных помещений с преимущественно физической работой допустимый уровень шума 80 д. БА. • Запрещается даже кратковременное пребывание в зонах с октавными уровнями звукового давления свыше 135 д. Б в любой октавной полосе.

Методы контроля шума на производстве • ГОСТ 12. 1. 050 -86 «Методы измерения шума Методы контроля шума на производстве • ГОСТ 12. 1. 050 -86 «Методы измерения шума на рабочих местах» • Измеряют в точках размещения постоянных рабочих мест или в точке наиболее частого пребывания работника на непостоянных рабочих местах : - уровень звука, д. БА, и октавные уровни звукового давления, д. Б, – для постоянного шума; - эквивалентный уровень звука и максимальный уровень звука, д. БА, – для колеблющегося во времени шума; - эквивалентный уровень звука, д. БА, и максимальный уровень звука, д. БАI, – для импульсного шума; - эквивалентный и максимальный уровни, д. БА, – для прерывистого шума. • При выполнении работ стоя микрофон устанавливается на высоте 1, 5 м над уровнем пола или рабочей площадки; если работа выполняется сидя, микрофон располагается на высоте уха человека. Микрофон ориентируется в направлении максимального уровня шума и размещается не ближе 0, 5 м от проводящего измерения человека.

 • Измерения постоянного шума должны быть проведены в каждой точке не менее трех • Измерения постоянного шума должны быть проведены в каждой точке не менее трех раз. • Продолжительность измерения непостоянного шума: - половина рабочей смены (рабочего дня) или полный технологический цикл. Допускается общая продолжительность измерения 30 мин, состоящая из трех циклов каждый продолжительностью 10 мин – для колеблющегося во времени шума; - 30 мин – для импульсного шума; - полный цикл характерного действия шума – для прерывистого шума. • Измерения шума должны производиться при работе не менее 2/3 установленных в данном помещении единиц технологического оборудования в наиболее часто реализуемом (характерном) режиме его работы, должно быть включено оборудование вентиляции, кондиционирования воздуха и другие обычно используемые в помещении устройства, являющиеся источником шума.

Определение уровней звукового давления в расчетных точках • Расчетные точки следует выбирать на рабочих Определение уровней звукового давления в расчетных точках • Расчетные точки следует выбирать на рабочих местах или в зоне постоянного пребывания людей на высоте 1, 2— 1, 5 м от уровня пола, рабочей площадки или планировочной отметки территории. • Внутри помещения, в котором один источник шума или несколько источников шума с одинаковыми октавными уровнями звукового давления, выбирают не менее двух расчетных точек: одну на рабочем месте, расположенном в зоне отраженного звука, а другую – на рабочем месте в зоне прямого звука. • Если источники шума отличаются друг от друга по октавным уровням звукового давления на рабочих местах более чем на 10 д. Б, то в зоне прямого звука выбирают две расчетные точки: на рабочих местах у источников с наибольшими и наименьшими уровнями звукового давления L в д. Б.

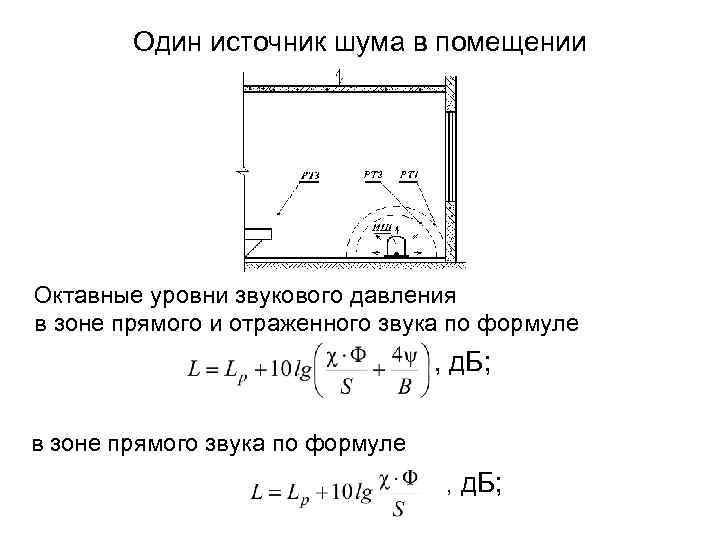

Один источник шума в помещении Октавные уровни звукового давления в зоне прямого и отраженного Один источник шума в помещении Октавные уровни звукового давления в зоне прямого и отраженного звука по формуле , д. Б; в зоне прямого звука по формуле , д. Б;

 • в зоне отраженного звука по формуле , д. Б, где Lp – • в зоне отраженного звука по формуле , д. Б, где Lp – октавный уровень звуковой мощности источника шума, д. Б; χ – коэффициент, учитывающий влияние ближнего акустического поля и принимаемый в зависимости от отношения расстояния r между акустическим центром источника и расчетной точкой к максимальным габаритным размерам lмакс ; Φ – фактор направленности источника шума, безразмерный, определяется по опытным данным (для источников шума с равномерным излучением звука F = 1); S – площадь воображаемой поверхности правильной геометрической формы, окружающей источник и проходящей через расчетную точку, м 2.

 • Для источников шума, у которых 2 lмакс < r, следует принимать при • Для источников шума, у которых 2 lмакс < r, следует принимать при расположении источника шума: - в пространстве (на колонне в помещении) S = 4 r 2; - в полупространстве – на полу, на поверхности стены, перекрытия S = 2 r 2; - в 1/4 пространства – в двухгранном углу, образованном ограждающими конструкциями (на полу близко от одной стены или на стене, близко от пола), S = r 2; - в 1/8 пространства – в трехгранном углу, образованном ограждающими конструкциями (на полу близко от двух стен), S = r 2/2; • В – постоянная помещения, м 2 , зависит от назначения помещения; • – коэффициент, учитывающий нарушение диффузности звукового поля в помещении, принимаемым по опытным данным, а при их отсутствии – по графику

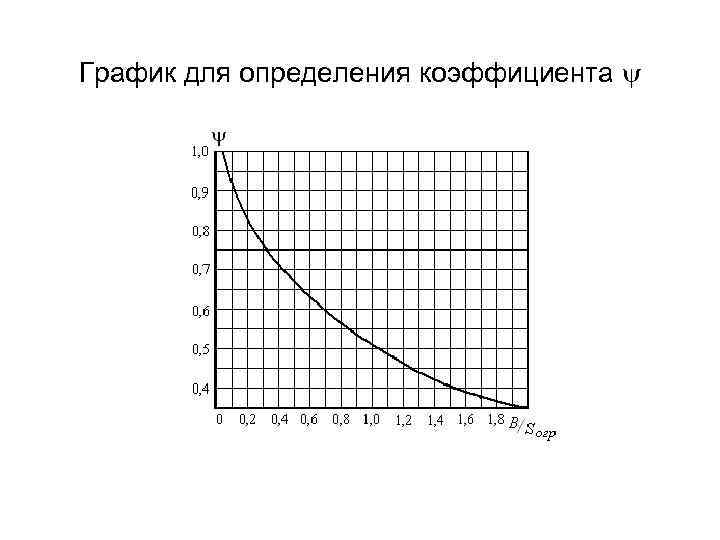

График для определения коэффициента График для определения коэффициента

 • Октавные уровни звукового давления L в расчетных точках, если источник шума и • Октавные уровни звукового давления L в расчетных точках, если источник шума и расчетные точки расположены на территории жилой застройки или на площадке предприятия, следует определить по формуле , д. Б, где Lр – октавный уровень звуковой мощности в д. Б источника шума; Ф – фактор направленности источника шума; r – расстояние в м от источника шума до расчетной точки; а – затухание звука в атмосфере в д. Б/км, принимаемое по табл. 7. 6; – пространственный угол излучения звука

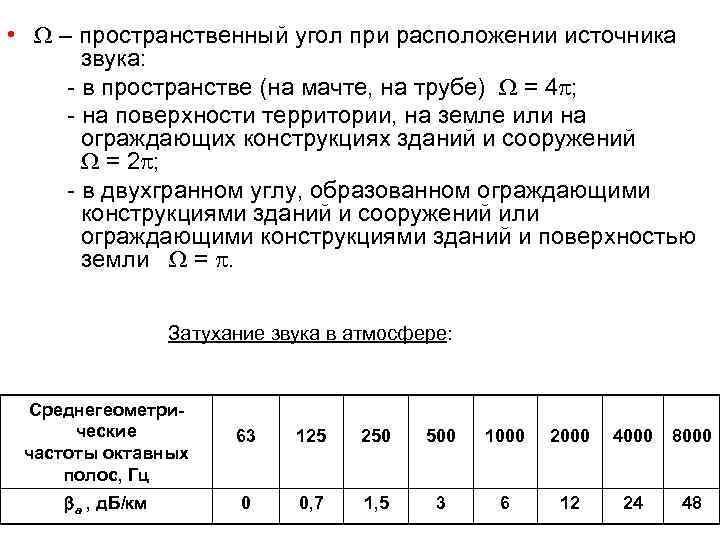

 • – пространственный угол при расположении источника звука: - в пространстве (на мачте, • – пространственный угол при расположении источника звука: - в пространстве (на мачте, на трубе) = 4 ; - на поверхности территории, на земле или на ограждающих конструкциях зданий и сооружений = 2 ; - в двухгранном углу, образованном ограждающими конструкциями зданий и сооружений или ограждающими конструкциями зданий и поверхностью земли = . Затухание звука в атмосфере: Среднегеометрические частоты октавных полос, Гц 63 125 250 500 1000 2000 4000 8000 а , д. Б/км 0 0, 7 1, 5 3 6 12 24 48

 • Октавный уровень звуковой мощности шума , д. Б, прошедшего через преграду (ограждающую • Октавный уровень звуковой мощности шума , д. Б, прошедшего через преграду (ограждающую конструкцию помещения) следует определять по формуле , д. Б, где L – октавный уровень звукового давления, д. Б, у преграды; Sп – площадь преграды в м 2; ΔLp – снижение уровня звуковой мощности шума в д. Б при прохождении звука через преграду; δД – поправка в д. Б, учитывающая характер звукового поля при падении звуковых волн на преграду

 • Октавные уровни звукового давления от нескольких источников шума Lсум , д. Б, • Октавные уровни звукового давления от нескольких источников шума Lсум , д. Б, следует определять как сумму уровней звукового давления Li , д. Б, в выбранной расчетной точке от каждого источника шума (или каждой преграды, через которую проникает шум в помещение или в атмосферу): , д. Б. • Требуемая эффективность мероприятий по снижению шума для каждой октавной полосы ΔL треб = Lобщ – Lдоп , д. Б , где Lобщ – октавные уровни звукового давления от нескольких источников шума в расчетной точке (на рабочем месте), д. Б; Lдоп – допустимый октавный уровень звука в расчетной точке (на рабочем месте), д. Б

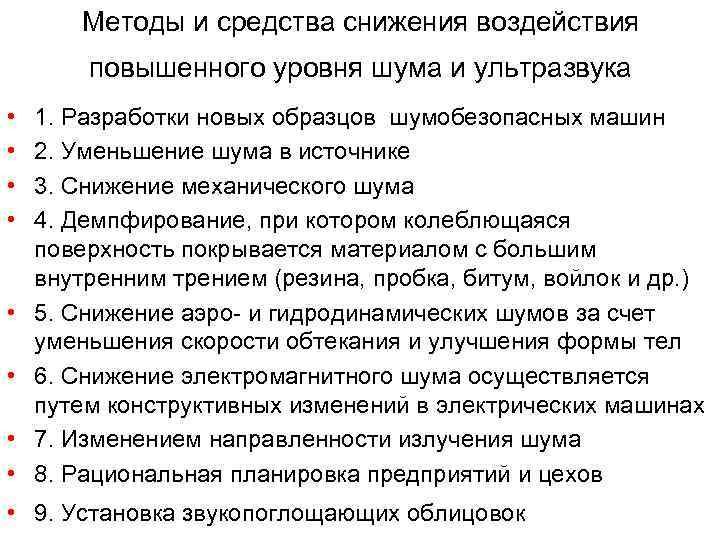

Методы и средства снижения воздействия повышенного уровня шума и ультразвука • • 1. Разработки Методы и средства снижения воздействия повышенного уровня шума и ультразвука • • 1. Разработки новых образцов шумобезопасных машин 2. Уменьшение шума в источнике 3. Снижение механического шума 4. Демпфирование, при котором колеблющаяся поверхность покрывается материалом с большим внутренним трением (резина, пробка, битум, войлок и др. ) 5. Снижение аэро- и гидродинамических шумов за счет уменьшения скорости обтекания и улучшения формы тел 6. Снижение электромагнитного шума осуществляется путем конструктивных изменений в электрических машинах 7. Изменением направленности излучения шума 8. Рациональная планировка предприятий и цехов • 9. Установка звукопоглощающих облицовок

 • Организационно-технические мероприятия по защите от шума должны включать: - применение малошумных технологических • Организационно-технические мероприятия по защите от шума должны включать: - применение малошумных технологических процессов; - оснащение шумных машин средствами дистанционного управления и автоматического контроля, вынесение шумных операций и производств в отдельные помещения или цеха; - совершенствование технологии ремонта и обслуживания машин; - установка на оборудовании и конструкциях шумопоглощающих экранов и покрытий; - обозначение знаками безопасности зон с уровнем звука или эквивалентным уровнем звука выше 80 д. БА; - использование рациональных режимов труда и отдыха работников; - проведение предварительных и периодических медицинских осмотров, аудиометрических исследований и контроля за артериальным давлением.

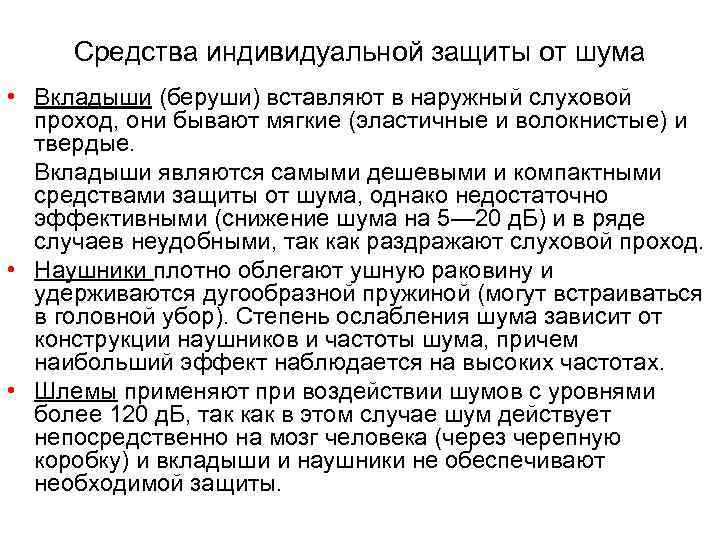

Средства индивидуальной защиты от шума • Вкладыши (беруши) вставляют в наружный слуховой проход, они Средства индивидуальной защиты от шума • Вкладыши (беруши) вставляют в наружный слуховой проход, они бывают мягкие (эластичные и волокнистые) и твердые. Вкладыши являются самыми дешевыми и компактными средствами защиты от шума, однако недостаточно эффективными (снижение шума на 5— 20 д. Б) и в ряде случаев неудобными, так как раздражают слуховой проход. • Наушники плотно облегают ушную раковину и удерживаются дугообразной пружиной (могут встраиваться в головной убор). Степень ослабления шума зависит от конструкции наушников и частоты шума, причем наибольший эффект наблюдается на высоких частотах. • Шлемы применяют при воздействии шумов с уровнями более 120 д. Б, так как в этом случае шум действует непосредственно на мозг человека (через черепную коробку) и вкладыши и наушники не обеспечивают необходимой защиты.
