Лекция 6. Тема: Класс Turbellaria (Ресничные черви) – основные этапы эмбрионального и постэмбрионального развития

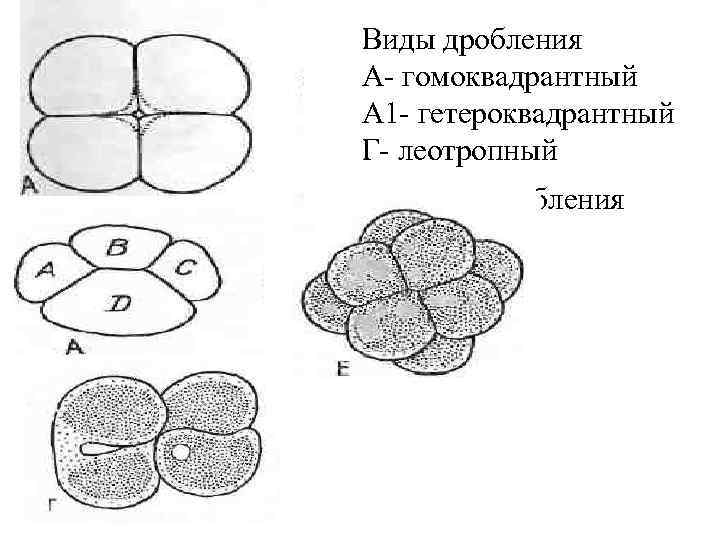

Виды дробления А гомоквадрантный А 1 гетероквадрантный Г леотропный характер дробления

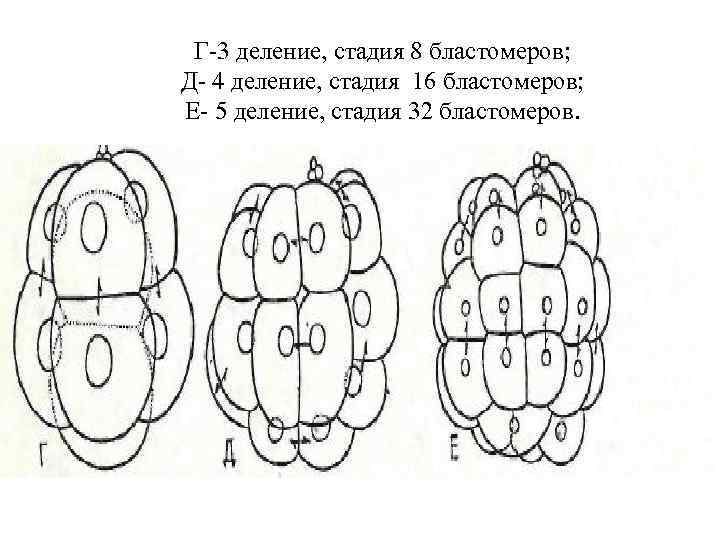

Г 3 деление, стадия 8 бластомеров; Д 4 деление, стадия 16 бластомеров; Е 5 деление, стадия 32 бластомеров.

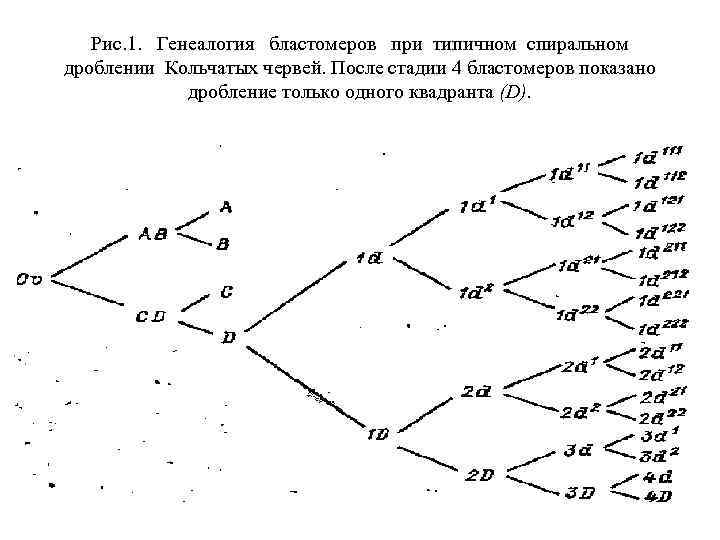

Рис. 1. Генеалогия бластомеров при типичном спиральном дроблении Кольчатых червей. После стадии 4 бластомеров показано дробление только одного квадранта (D).

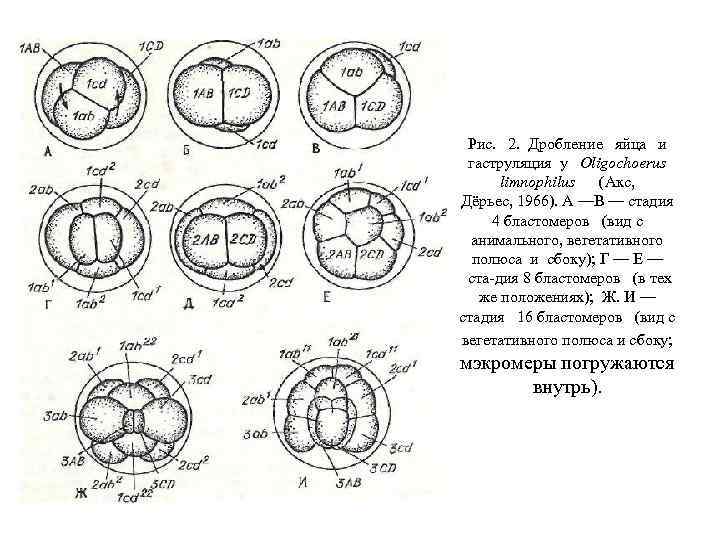

Рис. 2. Дробление яйца и гаструляция у Oligochoerus limnophilus (Акс, Дёрьес, 1966). А —В — стадия 4 бластомеров (вид с анимального, вегетативного полюса и сбоку); Г — Е — ста дия 8 бластомеров (в тех же положениях); Ж. И — стадия 16 бластомеров (вид с вегетативного полюса и сбоку; мэкромеры погружаются внутрь).
Рис. 3. Развитие Planocera inquilina (Серфес, 1907). А стадия 2 бластомеров; Б второе деление дробления; В стадия 4 бластомеров.
Рис. 4. Развитие Planocera inquilina (Серфес, 1907). Г стадия 8 бластомеров.

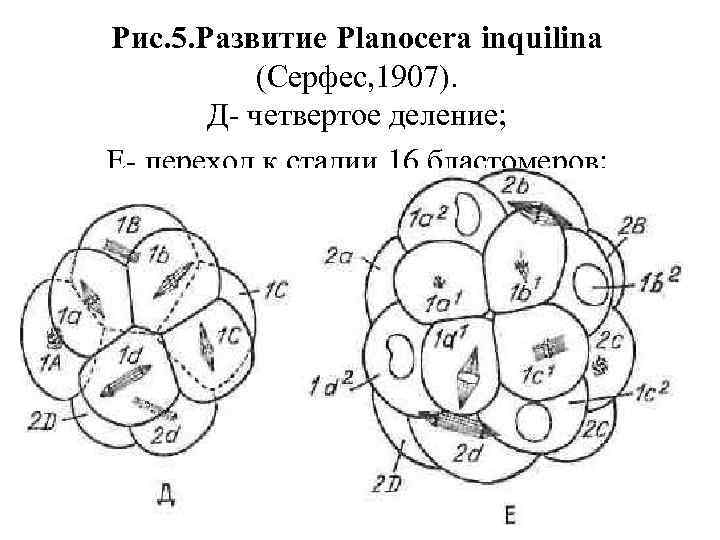

Рис. 5. Развитие Planocera inquilina (Серфес, 1907). Д четвертое деление; Е переход к стадии 16 бластомеров;

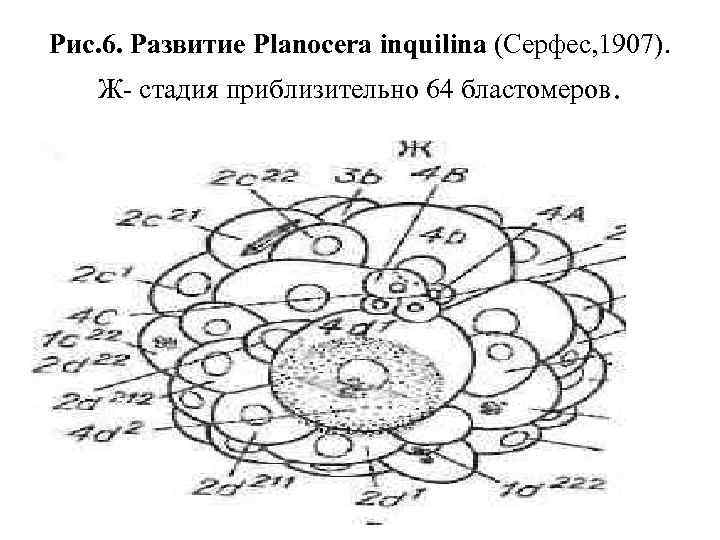

Рис. 6. Развитие Planocera inquilina (Серфес, 1907). Ж стадия приблизительно 64 бластомеров.

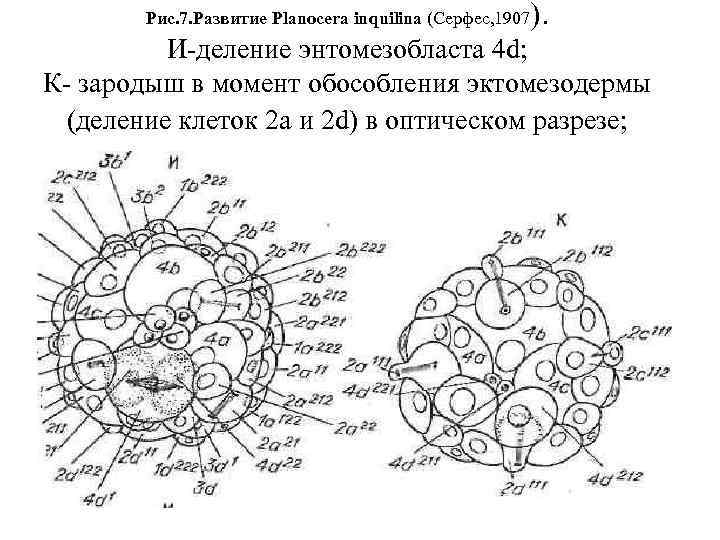

Рис. 7. Развитие Planocera inquilina (Серфес, 1907 ). И деление энтомезобласта 4 d; К зародыш в момент обособления эктомезодермы (деление клеток 2 a и 2 d) в оптическом разрезе;

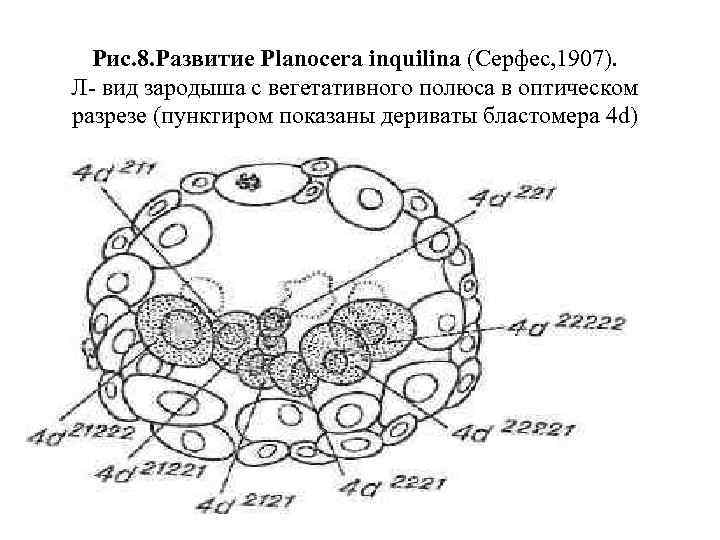

Рис. 8. Развитие Planocera inquilina (Серфес, 1907). Л вид зародыша с вегетативного полюса в оптическом разрезе (пунктиром показаны дериваты бластомера 4 d)

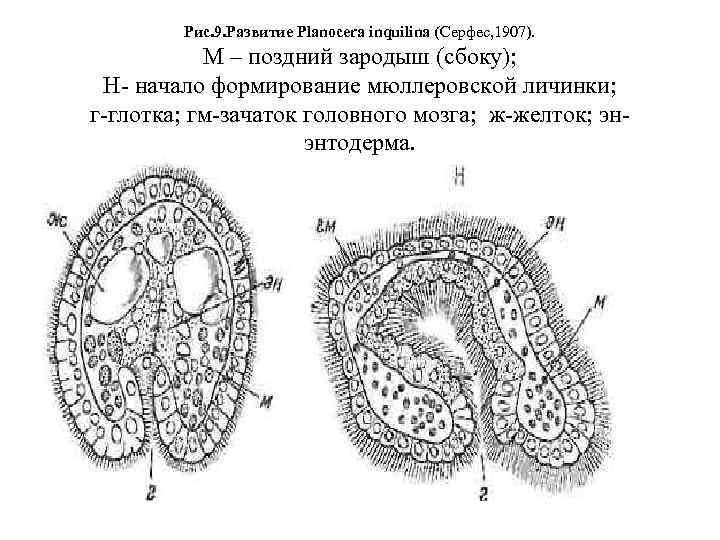

Рис. 9. Развитие Planocera inquilina (Серфес, 1907). М – поздний зародыш (сбоку); Н начало формирование мюллеровской личинки; г глотка; гм зачаток головного мозга; ж желток; эн энтодерма.

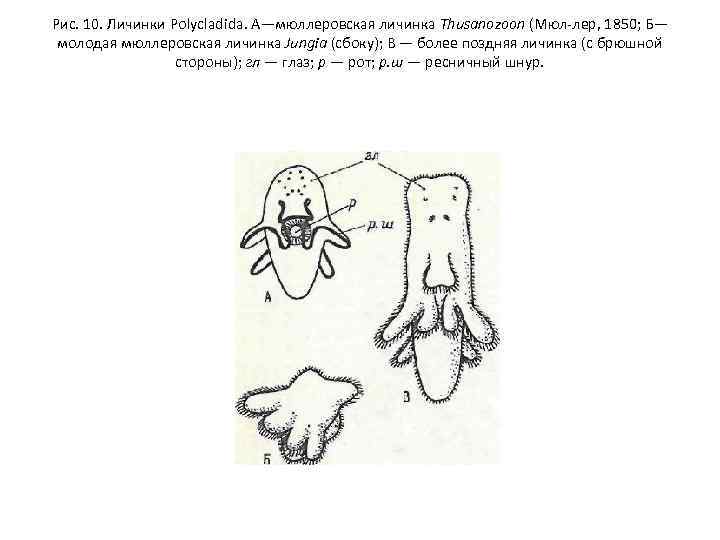

Рис. 10. Личинки Polycladida. А—мюллеровская личинка Thusanozoon (Мюл лер, 1850 Б— J; молодая мюллеровская личинка Jungia (сбоку); В — более поздняя личинка (с брюшной стороны); гл — глаз; р — рот; р. ш — ресничный шнур.

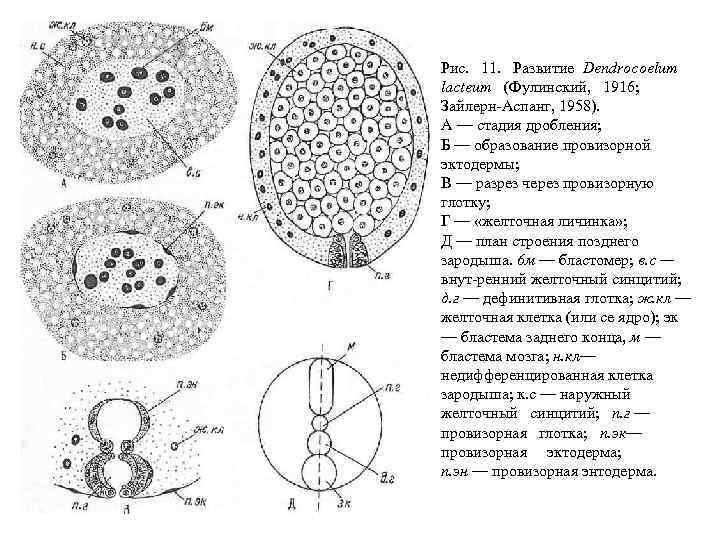

Рис. 11. Развитие Dendrocoelum lacteum (Фулинский, 1916; Зайлерн Аспанг, 1958). А — стадия дробления; Б — образование провизорной эктодермы; В — разрез через провизорную глотку; Г — «желточная личинка» ; Д — план строения позднего зародыша. 6 м — бластомер; в. с — внут ренний желточный синцитий; д. г — дефинитивная глотка; ж. кл — желточная клетка (или се ядро); эк — бластема заднего конца, м — бластема мозга; н. кл— недифференцированная клетка зародыша; к. с — наружный желточный синцитий; п. г — провизорная глотка; п. эк— провизорная эктодерма; п. эн — провизорная энтодерма.
Рис. 12. Бесполое размножение Турбеллярий. А — В — архитомическое деление Rhodax evelinae; Г — паратоми ческое деление Planaria fissipara; Д — цепочка особей Microsto-тит tineare — увеличено. (Акс, Шульц, 1959; Бресслау, 1933). р — ротовое отверстие (или его зачаток). Римскими цифрами обо значены плоскости последовательных делений.

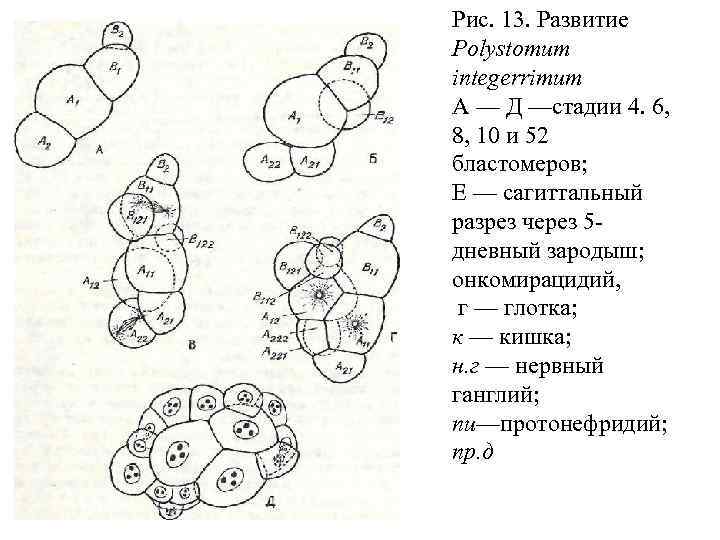

Рис. 13. Развитие Polystomum integerrimum А — Д —стадии 4. 6, 8, 10 и 52 бластомеров; Е — сагиттальный разрез через 5 дневный зародыш; онкомирацидий, г — глотка; к — кишка; н. г — нервный ганглий; пи—протонефридий; пр. д

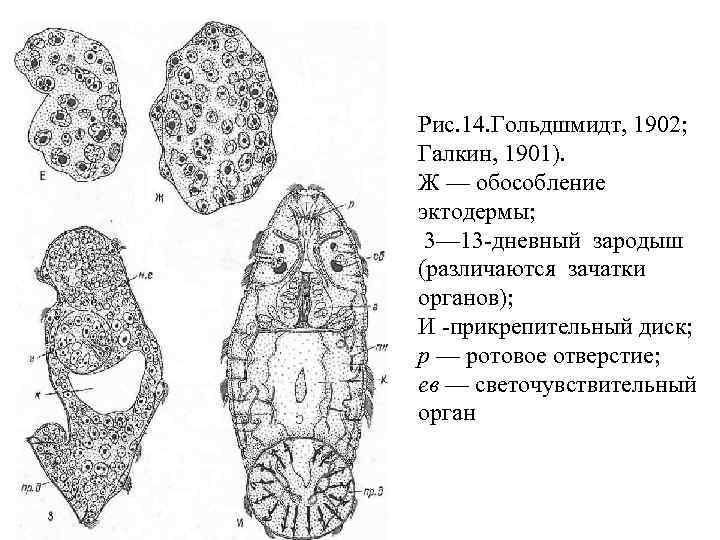

Рис. 14. Гольдшмидт, 1902; Галкин, 1901). Ж — обособление эктодермы; 3— 13 дневный зародыш (различаются зачатки органов); И прикрепительный диск; р — ротовое отверстие; ев — светочувствительный орган

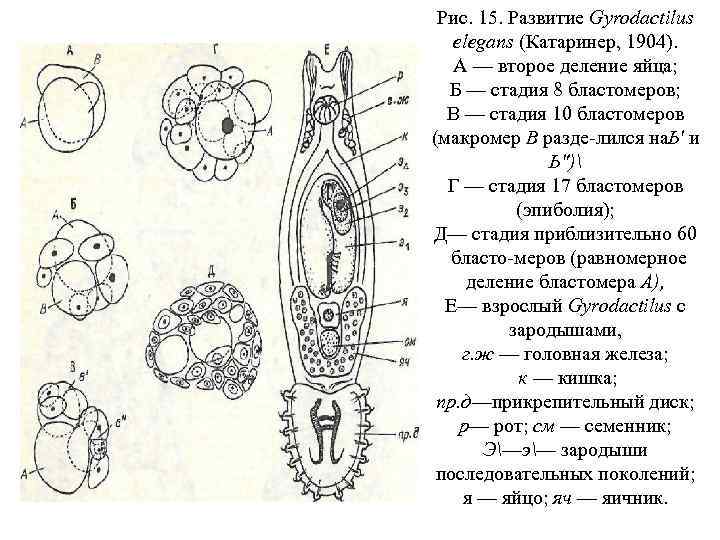

Рис. 15. Развитие Gyrodactilus elegans (Катаринер, 1904). А — второе деление яйца; Б — стадия 8 бластомеров; В — стадия 10 бластомеров (макромер В разде лился на. Ь' и Ь") Г — стадия 17 бластомеров (эпиболия); Д— стадия приблизительно 60 бласто меров (равномерное деление бластомера А), Е— взрослый Gyrodactilus с зародышами, г. ж — головная железа; к — кишка; пр. д—прикрепительный диск; р— рот; см — семенник; Э—э— зародыши последовательных поколений; я — яйцо; яч — яичник.
Рис. 16. Постэмбриональное развитие Широкого лентеца (Коршельт, Гейдер, 1936) (размеры не соблюдены). А корацидий; Б онкосфера; В превращение онкосферы в процеркоид; Г — процеркоид в теле Циклопа; Д — процеркоид; Е — плероцеркоид; Ж — начало стробиляции в теле окончательного хо яина. к — эмбриональные крючки; пр. я- присасывательная ямка; ц — церкомер.
Рис. 17. Типы финн у Cyclophyllidae (по данным разных авторов). А — цистицеркоид; Б — почкующийся цистицеркоид Hymenolepis cantaniata; В — цистицерк; Г — ценур; Д — гидатид (эхинококк).
Рис. 18. Мирацидий Fasciola hepatica (Кестнер, 1965). гл — глаз; ж. кл — железистые клетки; з. іи — зародышевые шары; к — рудимент кишки; н. г — нервный ганглий; пн — лротонефридий; р. э — рес ничный эпителий; хб — хоботок.
Рис. 19. Жизненный цикл Печеночной двуустки Fasciola hepatlca
