ЛЕКЦИЯ 6 Практика термообработки стали
Четвертое основное превращение в стали (превращение мартенсита в перлит)
Изменение свойств стали при отпуске
Практика термообработки стали
Основные виды термообработки стали 1. Отжиг полный неполный нормализация 2. Закалка полная неполная 3. Отпуск низкий средний высокий
Отжиг стали

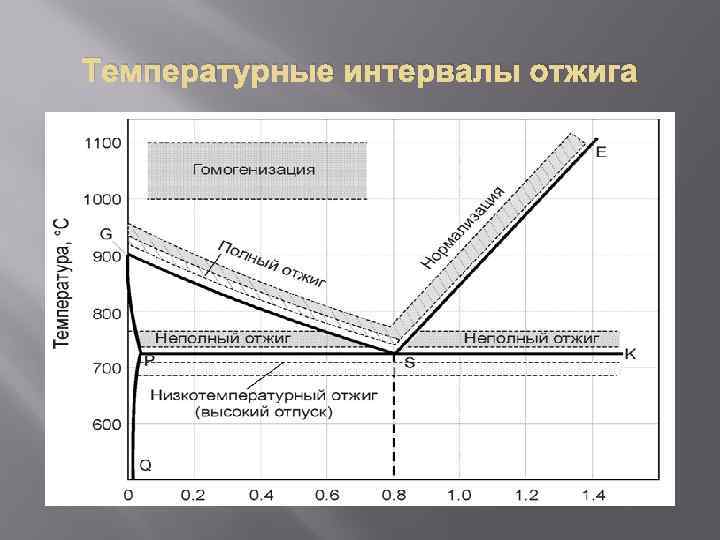

Температурные интервалы отжига

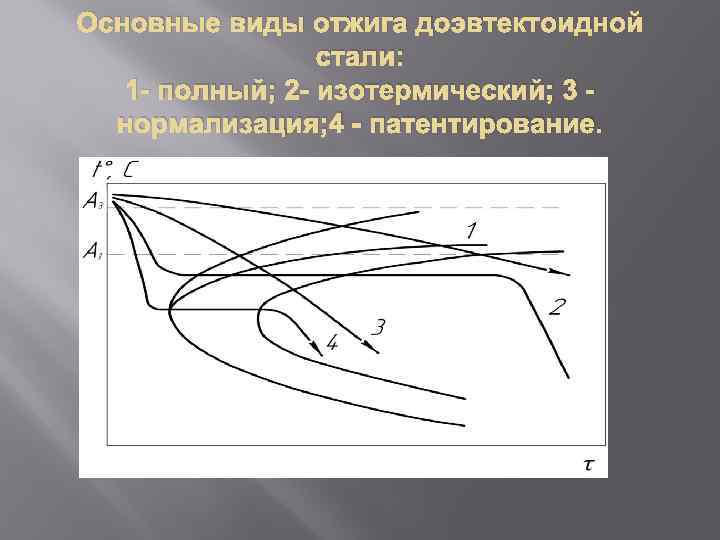

Основные виды отжига доэвтектоидной стали: 1 - полный; 2 - изотермический; 3 нормализация; 4 - патентирование.

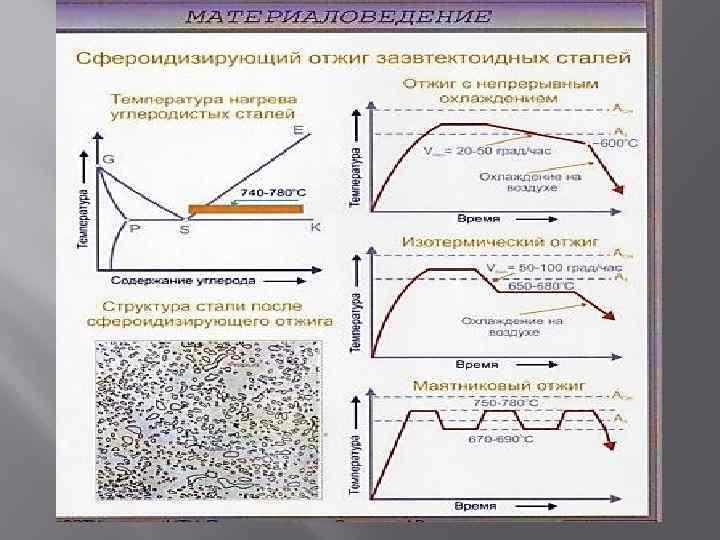

Отжиг заэвтектоидной стали 1. Нормализация 2. Неполный отжиг (сфероидизация)

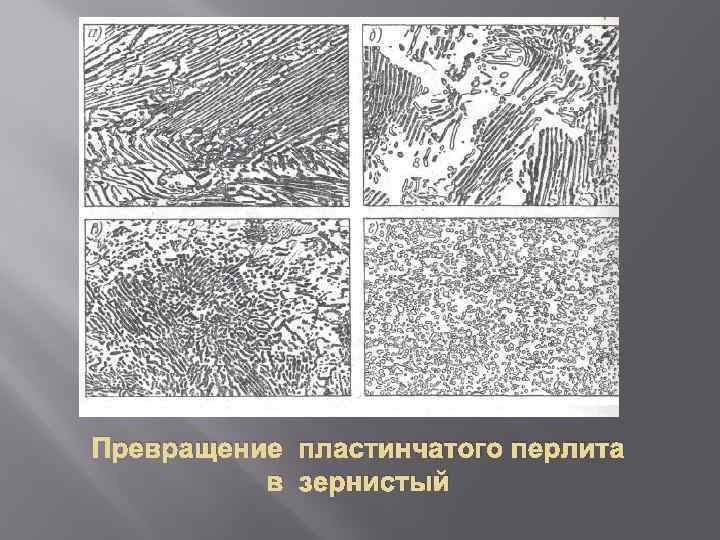

Превращение пластинчатого перлита в зернистый
Закалка стали

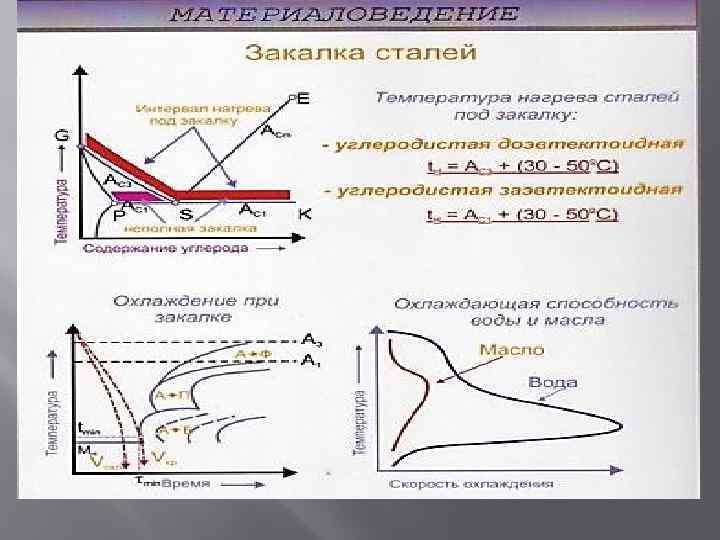

Температурный интервал нагрева под закалку
Схема структурных превращений в доэвтектоидной стали при закалке нагрев>Ac 3 феррит нагрев>Ac 3
Схема структурных превращений в заэвтектоидной стали при закалке

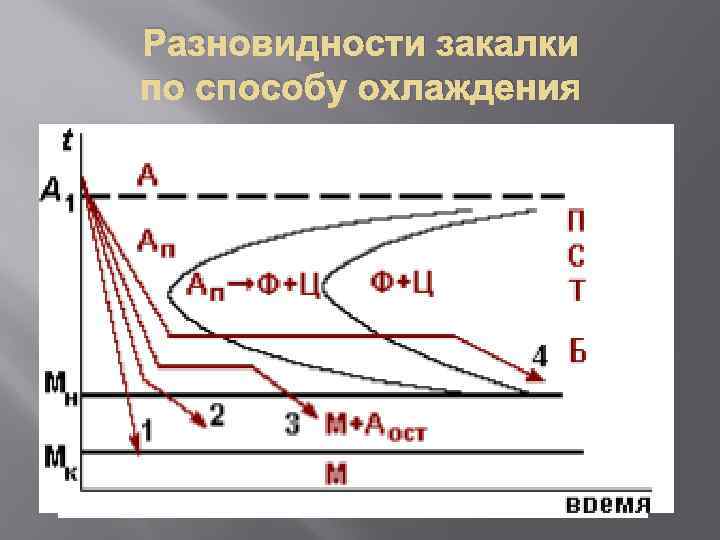

Разновидности закалки по способу охлаждения
Закалка стали
Закалка с обработкой холодом
Закалка с самоотпуском

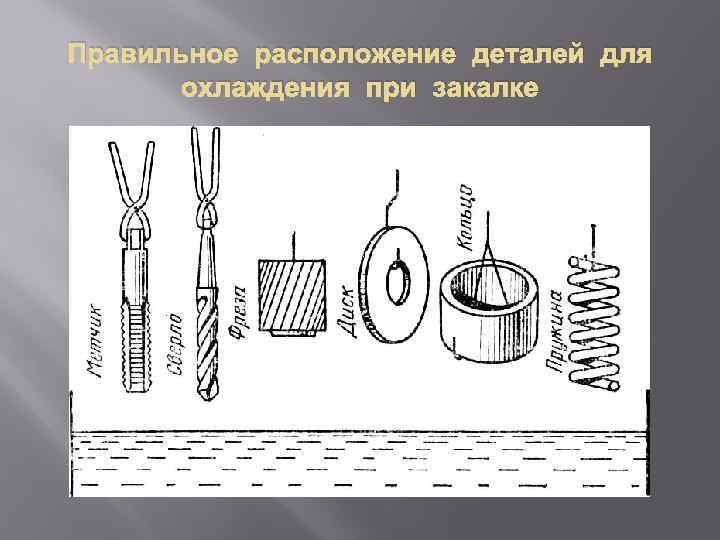

Правильное расположение деталей для охлаждения при закалке
Отпуск стали
Низкий Средний Высокий мартенсит отпуска HRc 58 -62 180 -220 троостит отпуска HRc 43 -45 350 -450 сорбит отпуска HRc 23 -25 550 -650

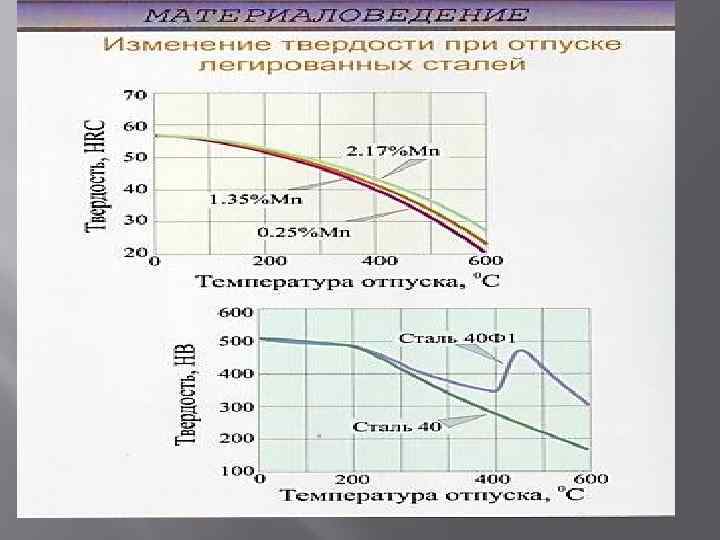

Зависимость механических свойств стали от температуры отпуска
Зависимость ударной вязкости от температуры отпуска

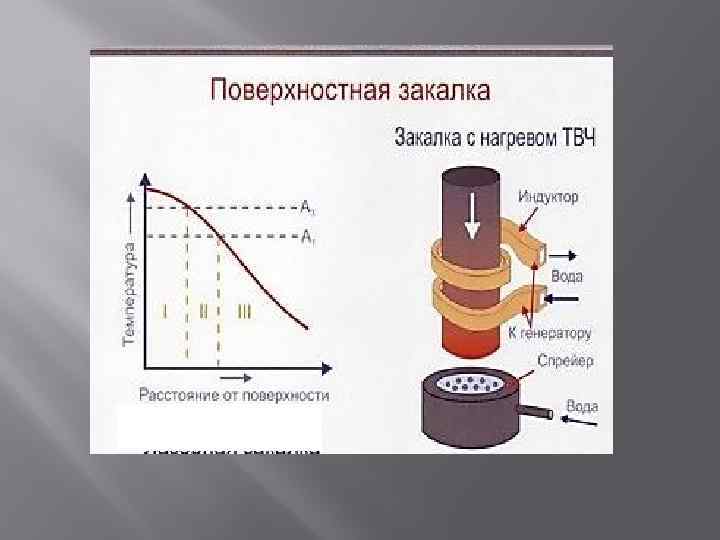

Поверхностная закалка стали: а – распределение температур по сечению; б – структура при поверхностном нагреве; в – структура после закалки

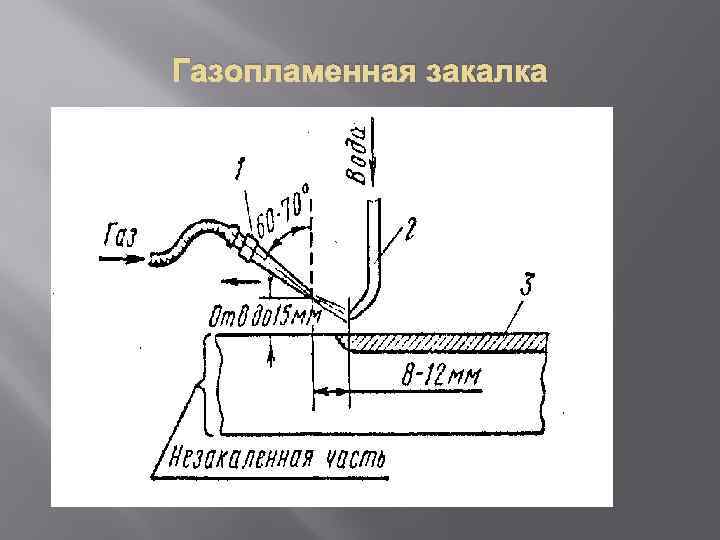

Газопламенная закалка
Закалка ТВЧ
Изменение структуры
Закалка лазером
Поверхностная закалка
Поверхностная закалка

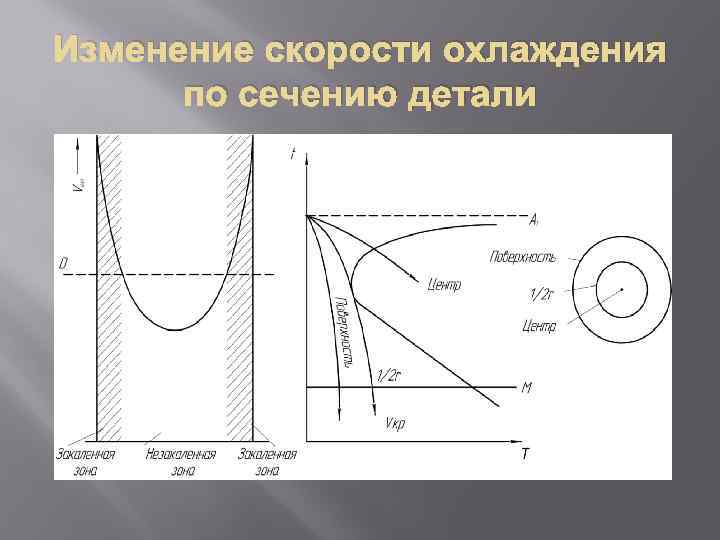

Изменение скорости охлаждения по сечению детали
Глубина прокаливаемости стали

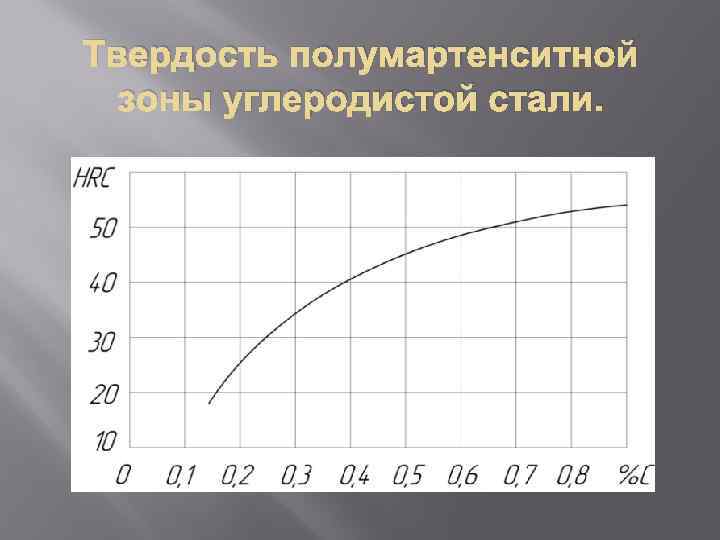

Твердость полумартенситной зоны углеродистой стали.

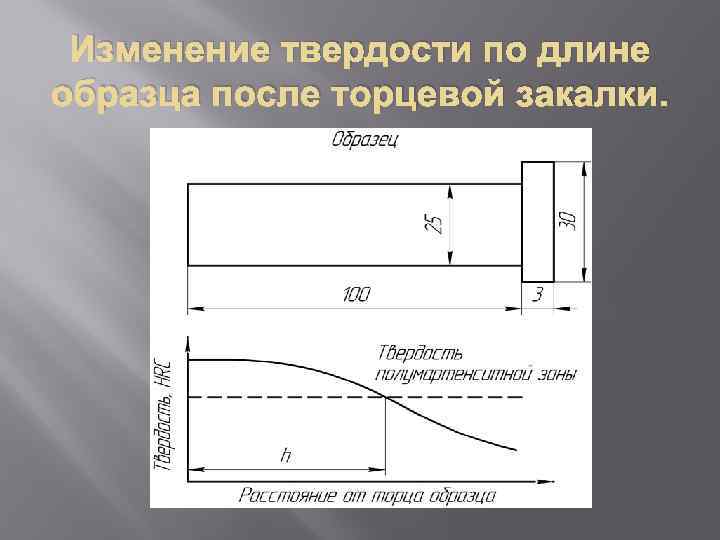

Изменение твердости по длине образца после торцевой закалки.

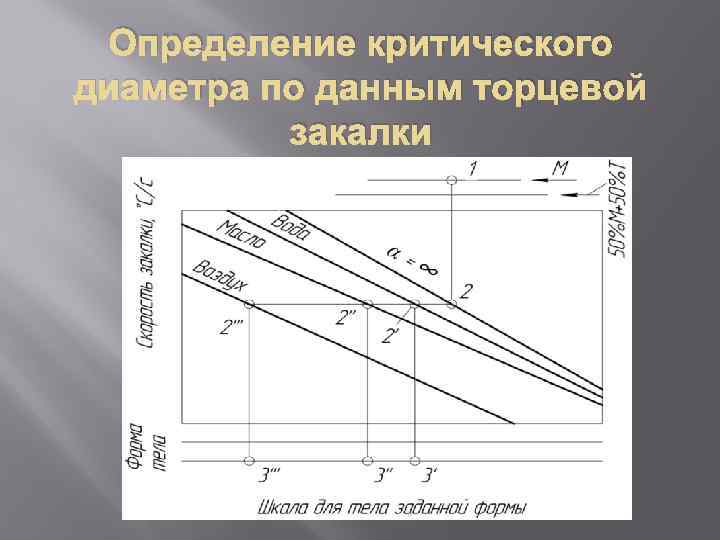

Определение критического диаметра по данным торцевой закалки

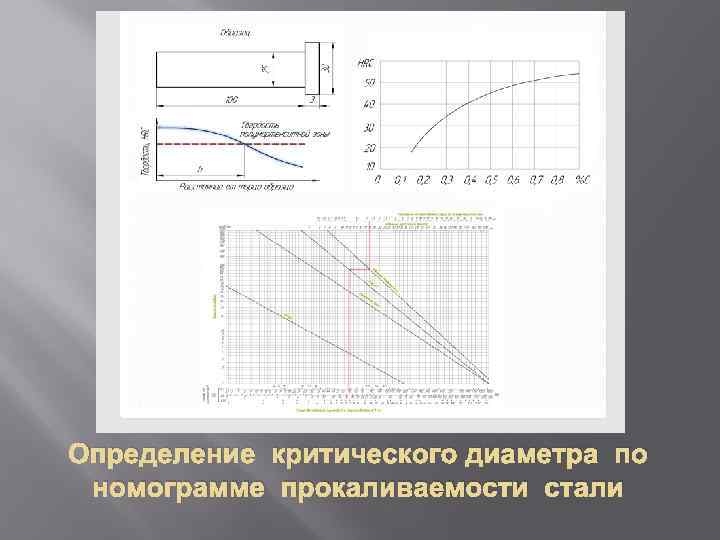

Определение критического диаметра по номограмме прокаливаемости стали
Скачать презентацию ЛЕКЦИЯ 6 Практика термообработки стали Четвертое основное
Лекция 6. Практика ТО.pptx
