Лекция 6 Осадочные породы методы изучения структуры и

Лекция 6. Осадочные породы: методы изучения, структуры и текстуры, классификация Фото: Luca Galuzz Плато Колорадо, излучина Хорсшу-Бенд, шт. Аризона) http: //upload. wikimedia. org/wikipedia/commons/2/2 a/USA_10187_Horseshoe_Bend_Luca_Galuzzi_2007. jpg

6 -2 Формирование коры выветривания (по WWW. ECOSYSTEMA. RU и В. Т. Фролову, 1992; с упрощением) 1 – коренные неизмененные породы; 2 -5 – зоны коры выветривания: 2 – измененных коренных пород (дресвы), 3 – гидрослюд, 4 – глинистых минералов (каолиновый горизонт), 5 – железных шляп и бокситов (тропический панцирь); 6 -8 – колебание параметров: 6 – испаряющаяся влага, 7 – среднегодовая температура, 8 – атмосферные осадки.

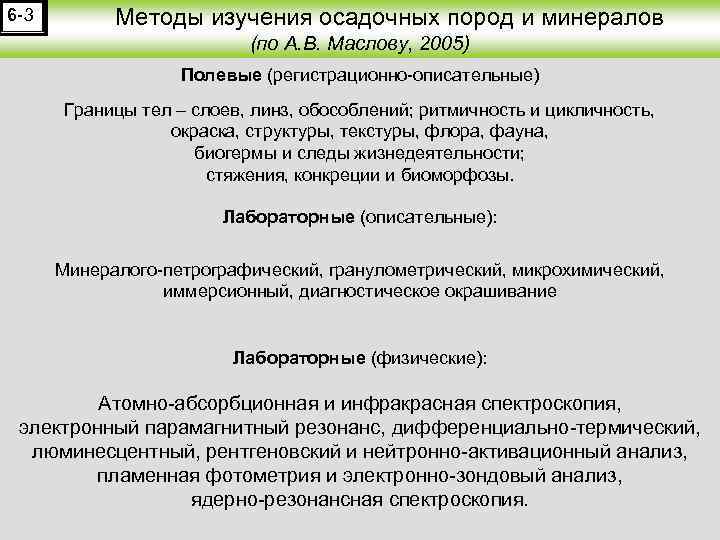

6 -3 Методы изучения осадочных пород и минералов (по А. В. Маслову, 2005) Полевые (регистрационно-описательные) Границы тел – слоев, линз, обособлений; ритмичность и цикличность, окраска, структуры, текстуры, флора, фауна, биогермы и следы жизнедеятельности; стяжения, конкреции и биоморфозы. Лабораторные (описательные): Минералого-петрографический, гранулометрический, микрохимический, иммерсионный, диагностическое окрашивание Лабораторные (физические): Атомно-абсорбционная и инфракрасная спектроскопия, электронный парамагнитный резонанс, дифференциально-термический, люминесцентный, рентгеновский и нейтронно-активационный анализ, пламенная фотометрия и электронно-зондовый анализ, ядерно-резонансная спектроскопия.

6 -4 Дифференциально-термический анализ Карбонатные минералы Глинистые минералы Сидерит Каолинит Галлуазит Родохрозит Гидромусковит Глауконит Магнезит Монтмориллонит Кальцит Доломит Анкерит Дифференциальные термограммы Нонтронит

6 -5 Трафареты для определения: Степени округленности и размера обломков (по Л. В. Пустовалову) Содержания компонентов (по М. С. Швецову)

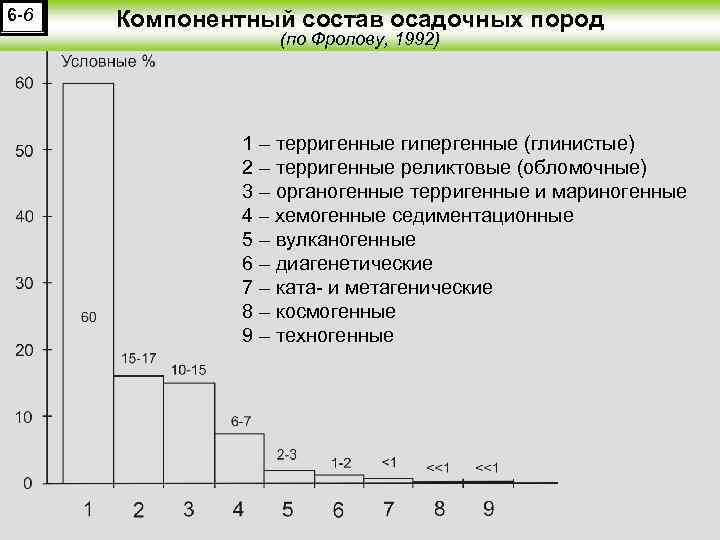

6 -6 Компонентный состав осадочных пород (по Фролову, 1992) 1 – терригенные гипергенные (глинистые) 2 – терригенные реликтовые (обломочные) 3 – органогенные терригенные и мариногенные 4 – хемогенные седиментационные 5 – вулканогенные 6 – диагенетические 7 – ката- и метагенические 8 – космогенные 9 – техногенные

6 -7 Типы структур осадочных пород (по В. Т. Фролову, 1992, 1993) Дресвяномелкощебенчатая Песчано– дресвяная Бобовопизолитовая Пизолитобобовая Сфероагрегатная Гипидиоморфная Гипидиобластовая Гранобластовая Лепидобластовая Нематобластовая Кластитовая Биоморфная

6 -8 Типы цемента в осадочных породах (по В. Т. Фролову, 1993) Базальный Крустификационный Базально-поровый Пленочный Контактовый Регенерационный Коррозионный Пойкилитовый

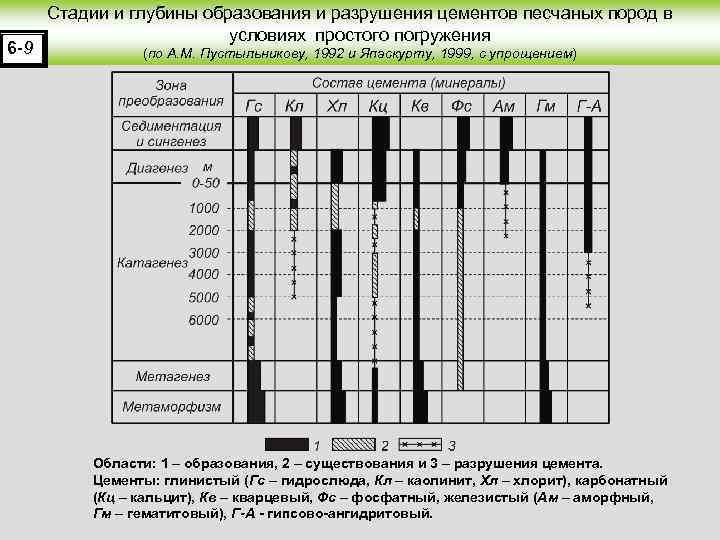

6 -9 Стадии и глубины образования и разрушения цементов песчаных пород в условиях простого погружения (по А. М. Пустыльникову, 1992 и Япаскурту, 1999, с упрощением) Области: 1 – образования, 2 – существования и 3 – разрушения цемента. Цементы: глинистый (Гс – гидрослюда, Кл – каолинит, Хл – хлорит), карбонатный (Кц – кальцит), Кв – кварцевый, Фс – фосфатный, железистый (Ам – аморфный, Гм – гематитовый), Г-А - гипсово-ангидритовый.

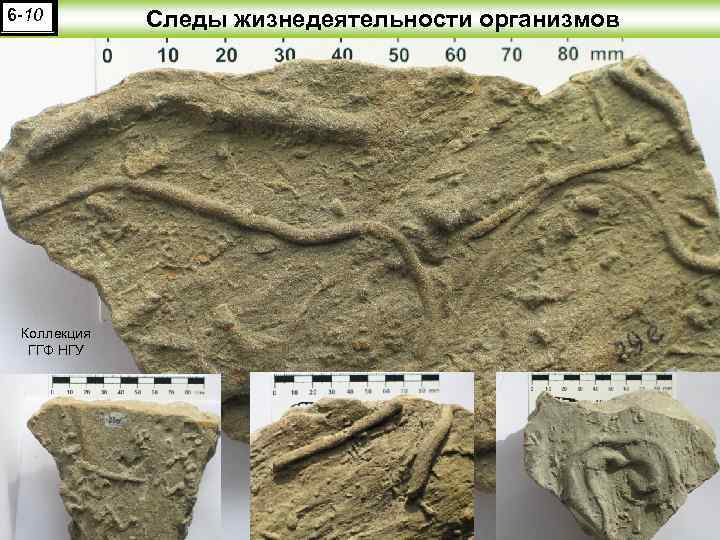

6 -10 Коллекция ГГФ НГУ Следы жизнедеятельности организмов

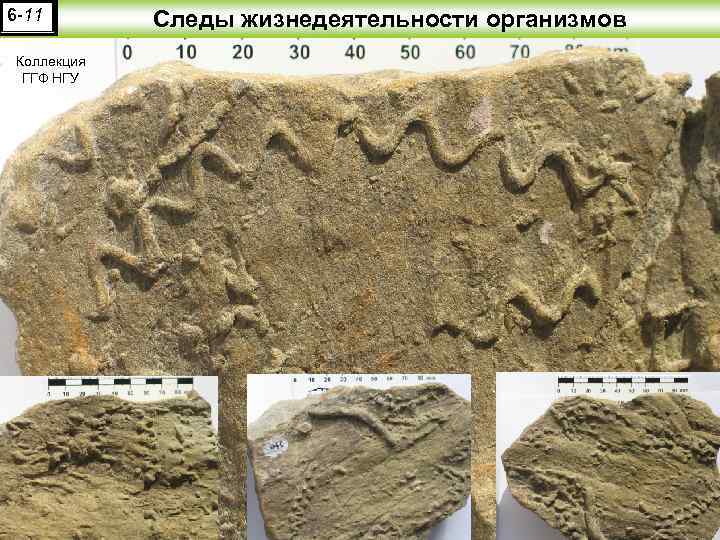

6 -11 Коллекция ГГФ НГУ Следы жизнедеятельности организмов

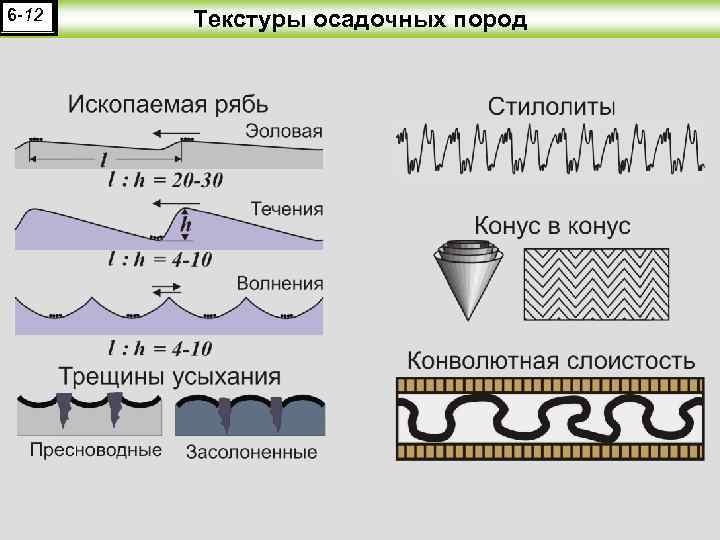

6 -12 Текстуры осадочных пород

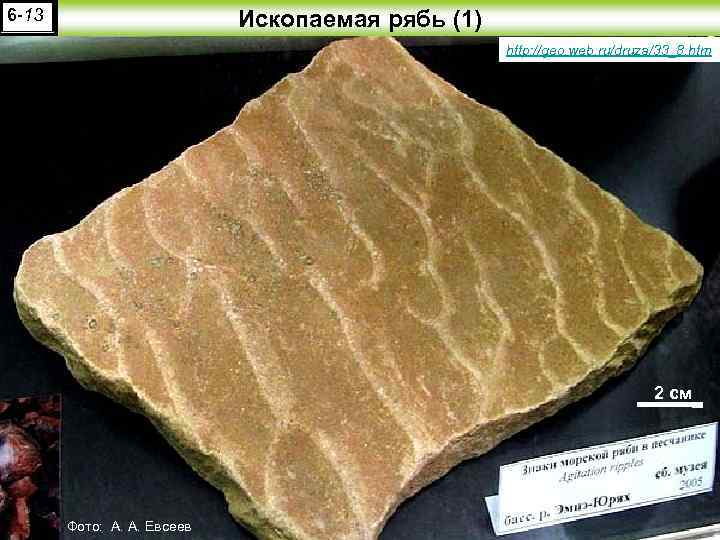

6 -13 Ископаемая рябь (1) http: //geo. web. ru/druza/33_8. htm 2 см Фото: А. А. Евсеев

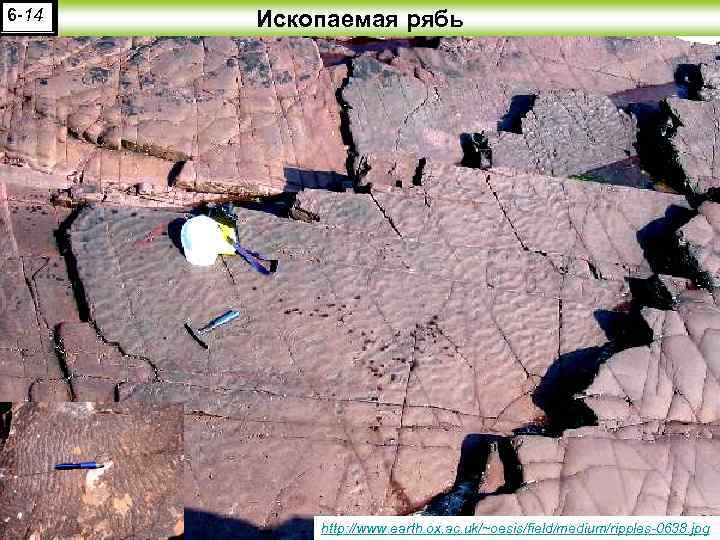

6 -14 Ископаемая рябь http: //www. earth. ox. ac. uk/~oesis/field/medium/ripples-0638. jpg

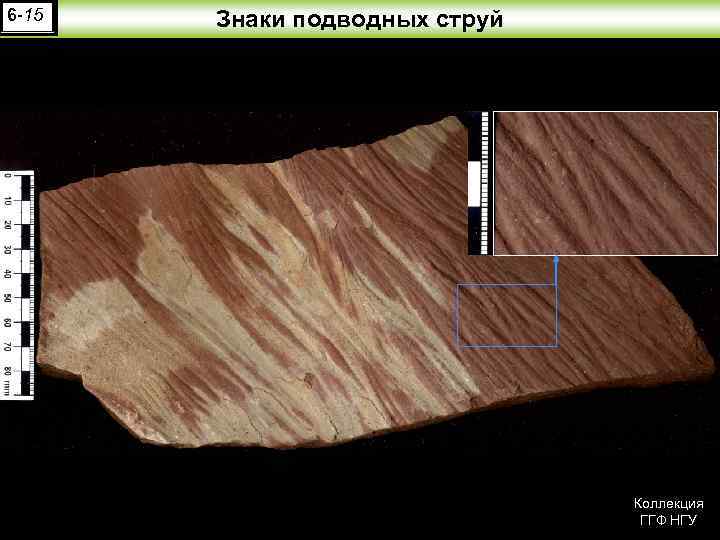

6 -15 Знаки подводных струй Фото О. Юшко, гр. 651 Коллекция ГГФ НГУ

6 -16 Знаки подводных струй (2) Коллекция ГГФ НГУ

6 -17 Следы подводного оползания 5 см Фото: Ю. Иванов, гр. 651. Коллекция ГГФ НГУ

6 -18 Песчаная дюна (Намибия) Высота дюны более 300 м. http: //img-fotki. yandex. ru/get/3203/max-is. 18/0_1 f 897_3 ee 34093_L. jpg http: //img-fotki. yandex. ru/get/3006/max-is. 18/0_1 f 89 f_b 7707923_L

6 -19 Эоловая рябь http: //www. go 2 mars. ru/images/upload/sand_dunes_800. jpg

6 -20 Трещины усыхания 5 см Фото: М. Глущенко, гр. 655. Коллекция ГГФ НГУ.

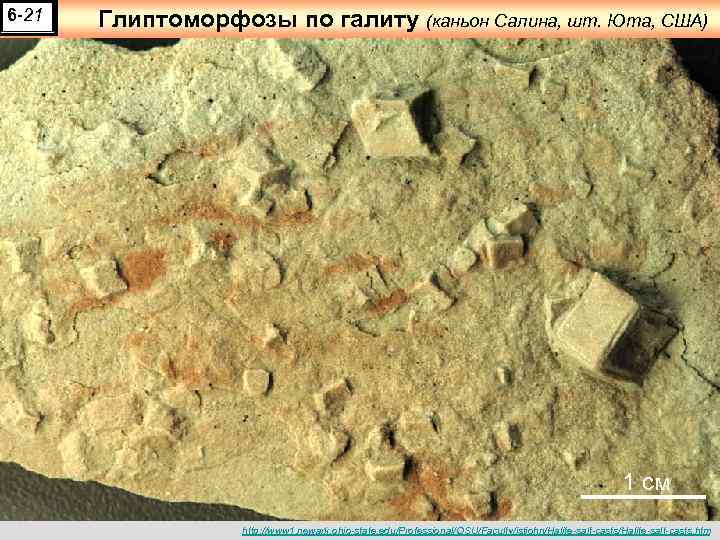

6 -21 Глиптоморфозы по галиту (каньон Салина, шт. Юта, США) 1 см http: //www 1. newark. ohio-state. edu/Professional/OSU/Faculty/jstjohn/Halite-salt-casts. htm

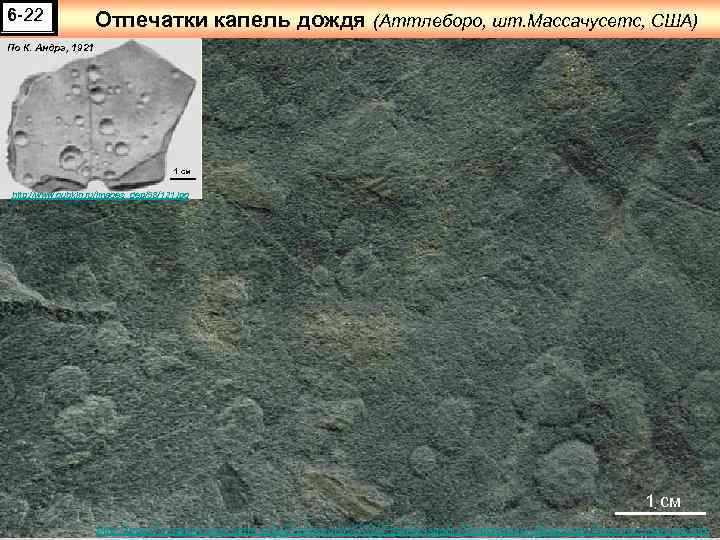

6 -22 Отпечатки капель дождя (Аттлеборо, шт. Массачусетс, США) По К. Андрэ, 1921 1 см http: //www. gubkin. ru/images_dep/58/121. jpg 1 см http: //www 1. newark. ohio-state. edu/Professional/OSU/Faculty/jstjohn/Sedimentary-Structures/Raindrop-Imprints. htm

6 -23 Типы слоистости осадочных пород (по В. Т. Фролову, 1993) Горизонтальная Косая однонаправленная Косогоризонтальная Косая разнонаправленная Горизонтальноволнистая Косоволнистая разнонаправленная Мульдообразная

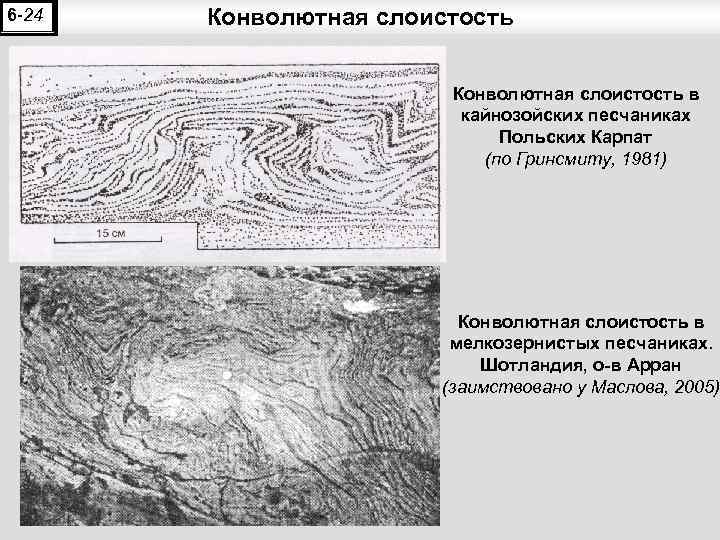

6 -24 Конволютная слоистость в кайнозойских песчаниках Польских Карпат (по Гринсмиту, 1981) Конволютная слоистость в мелкозернистых песчаниках. Шотландия, о-в Арран (заимствовано у Маслова, 2005)

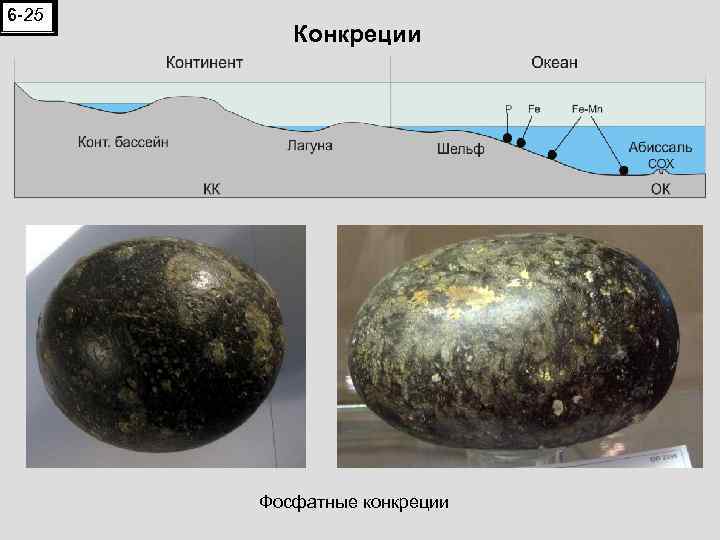

6 -25 Конкреции Фосфатные конкреции

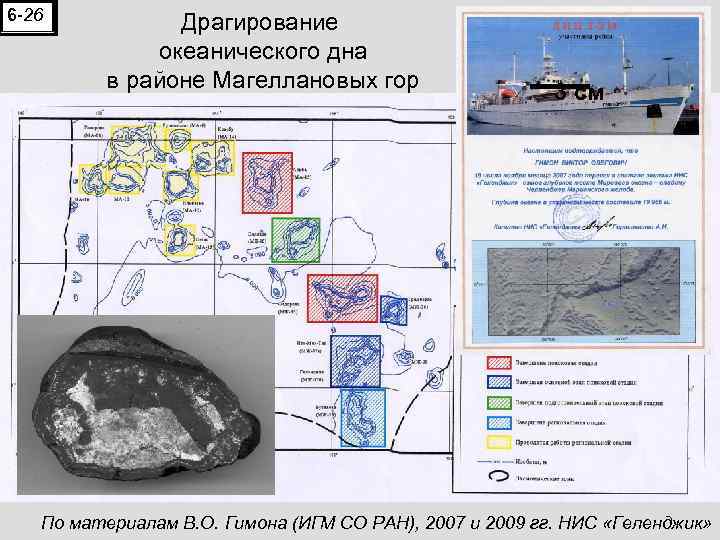

6 -26 Драгирование океанического дна в районе Магеллановых гор 3 см По материалам В. О. Гимона (ИГМ СО РАН), 2007 и 2009 гг. НИС «Геленджик»

6 -27 Галенит в фосфоритовых конкрециях ( р-н г. Каменец-Подольский, Зап. Украина) http: //geo. web. ru/druza/m-chalcop_6_2664_con. JPG Фото: А. А. Евсеев http: //geo. web. ru/druza/m-new_fo_06_9. htm 1 см

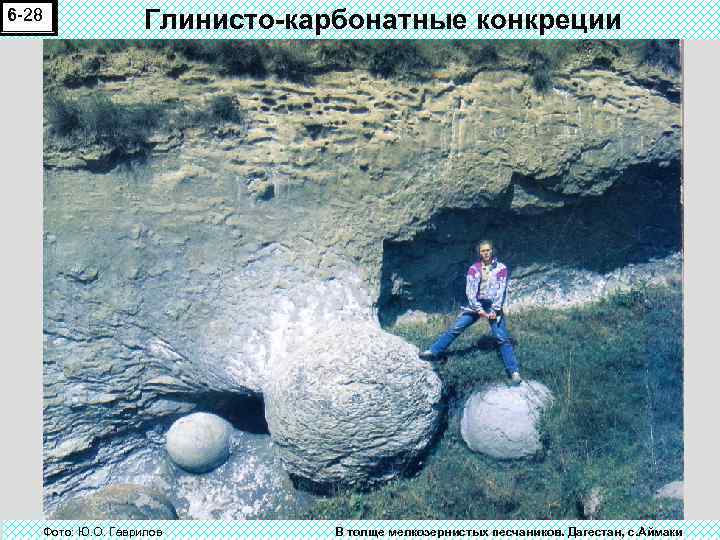

6 -28 Глинисто-карбонатные конкреции Фото: Ю. О. Гаврилов В толще мелкозернистых песчаников. Дагестан, с. Аймаки

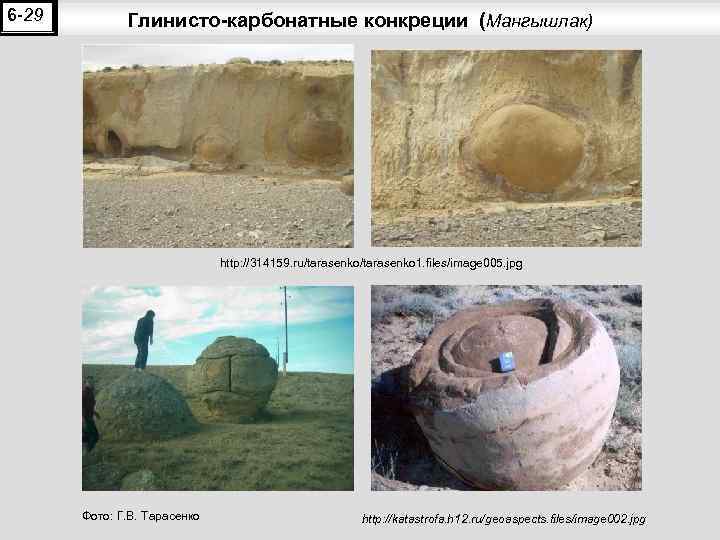

6 -29 Глинисто-карбонатные конкреции (Мангышлак) http: //314159. ru/tarasenko 1. files/image 005. jpg Фото: Г. В. Тарасенко http: //katastrofa. h 12. ru/geoaspects. files/image 002. jpg

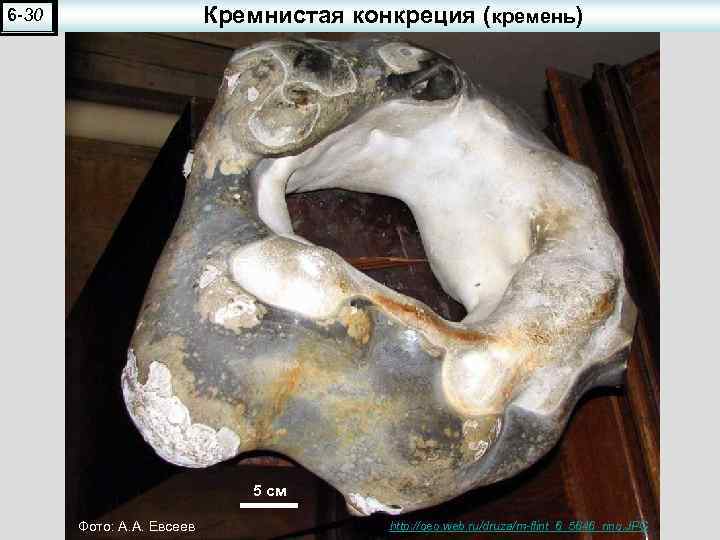

Кремнистая конкреция (кремень) 6 -30 5 см Фото: А. А. Евсеев http: //geo. web. ru/druza/m-flint_6_5646_ring. JPG

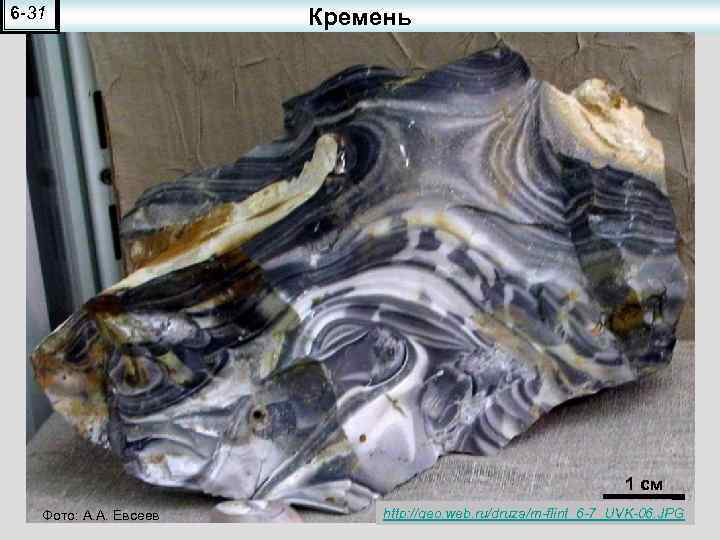

6 -31 Кремень 1 см Фото: А. А. Евсеев http: //geo. web. ru/druza/m-flint_6 -7_UVK-06. JPG

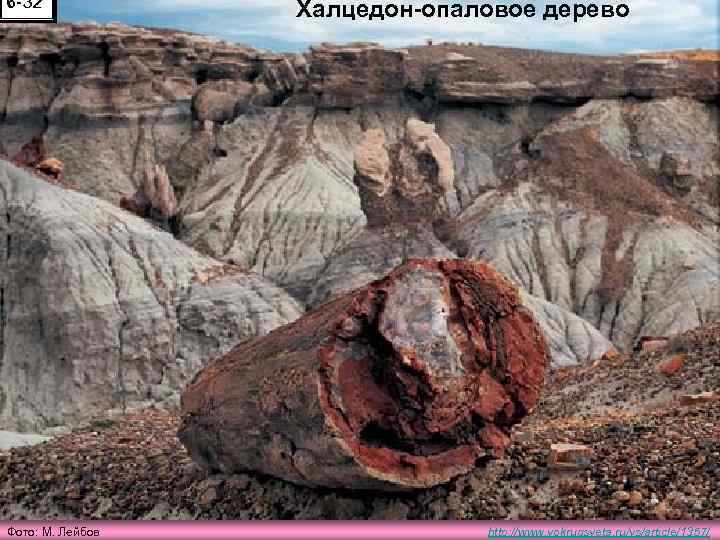

6 -32 Фото: М. Лейбов Халцедон-опаловое дерево http: //www. vokrugsveta. ru/vs/article/1357/

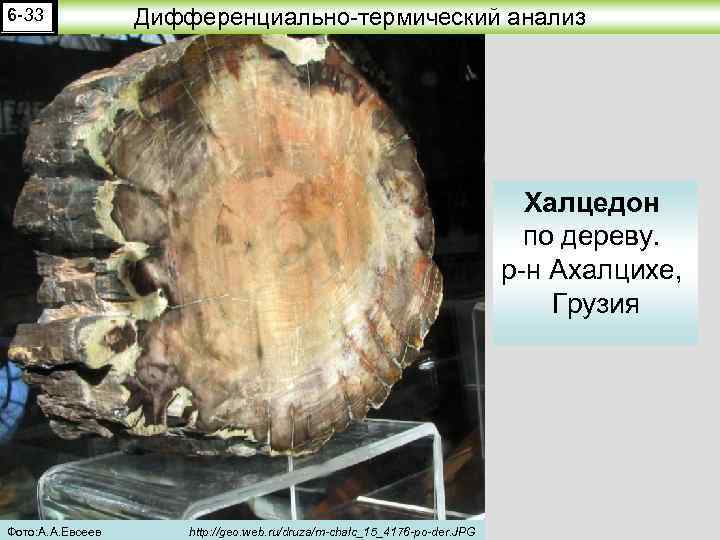

6 -33 Дифференциально-термический анализ Халцедон по дереву. р-н Ахалцихе, Грузия Фото: А. А. Евсеев http: //geo. web. ru/druza/m-chalc_15_4176 -po-der. JPG

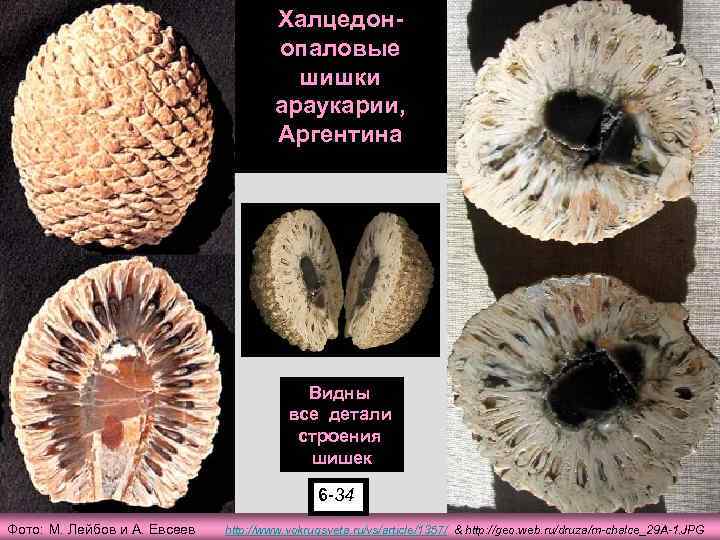

Халцедонопаловые шишки араукарии, Аргентина Видны все детали строения шишек 6 -34 Фото: М. Лейбов и А. Евсеев http: //www. vokrugsveta. ru/vs/article/1357/ & http: //geo. web. ru/druza/m-chalce_29 A-1. JPG

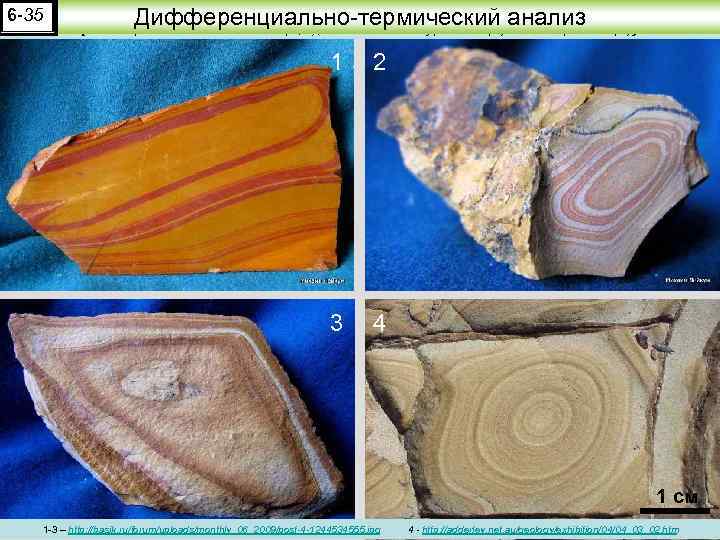

6 -35 Кольца Лизеганга Дифференциально-термический анализ (4)] [в алевролитах Монголии (1, 2); песчаниках Бурятии (3) и Австралии 1 2 3 4 1 см 1 -3 – http: //basik. ru/forum/uploads/monthly_06_2009/post-4 -1244534555. jpg 4 - http: //adderley. net. au/geology/exhibition/04/04_03_02. htm

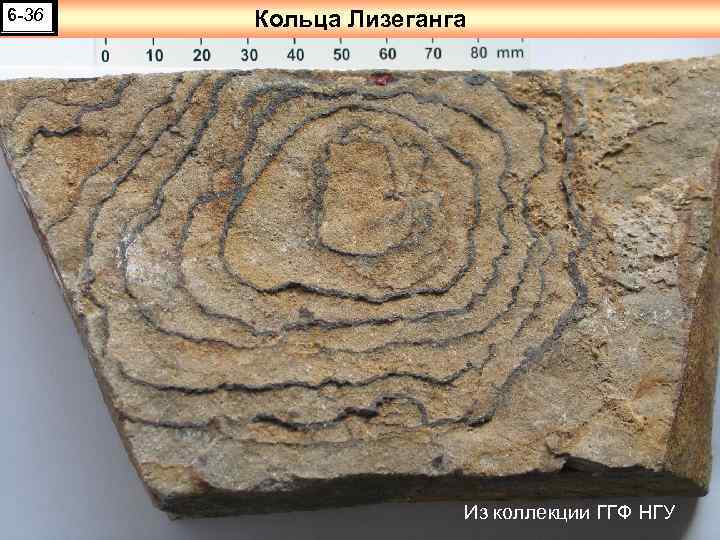

6 -36 Кольца Лизеганга Из коллекции ГГФ НГУ

6 -37 Стилолиты 5 см Фото: В. Карась, гр. 651 Учебная коллекция ГГФ НГУ

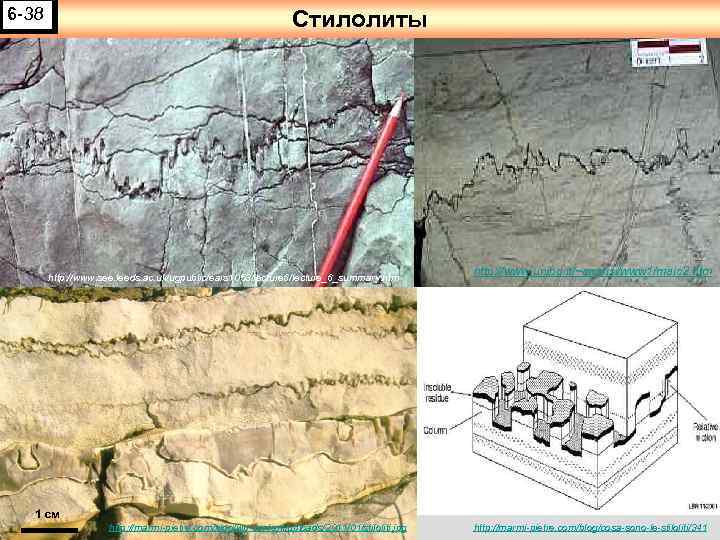

6 -38 Стилолиты http: //www. see. leeds. ac. uk/ugpublic/ears 1053/lecture 6/lecture_6_summary. htm http: //www. unipg. it/~gparisi/www 1/maio 2. htm 1 см http: //marmi-pietre. com/blog/wp-content/uploads/2011/01/stiloliti. jpg http: //marmi-pietre. com/blog/cosa-sono-le-stiloliti/341

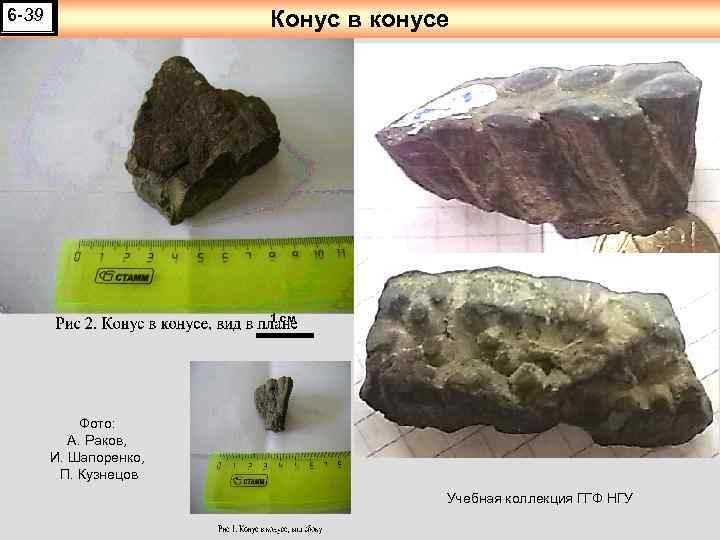

6 -39 Конус в конусе 1 см Фото: А. Раков, И. Шапоренко, П. Кузнецов Учебная коллекция ГГФ НГУ

6 -40 Конус в конусе 1 см http: //www. ask. com/wiki/Cone-in-cone_structures http: //web. uct. ac. za/depts/geolsci/dlr/305 f/Dscn 2719. jpg http: //serc. carleton. edu/images/NAGTWorkshops/ http: //www 1. newark. ohio-state. edu/Professional/OSU/Faculty/

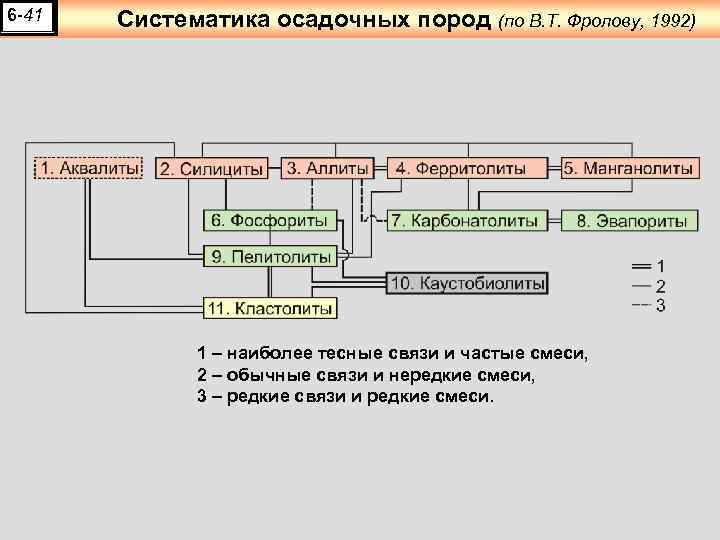

6 -41 Систематика осадочных пород (по В. Т. Фролову, 1992) 1 – наиболее тесные связи и частые смеси, 2 – обычные связи и нередкие смеси, 3 – редкие связи и редкие смеси.
