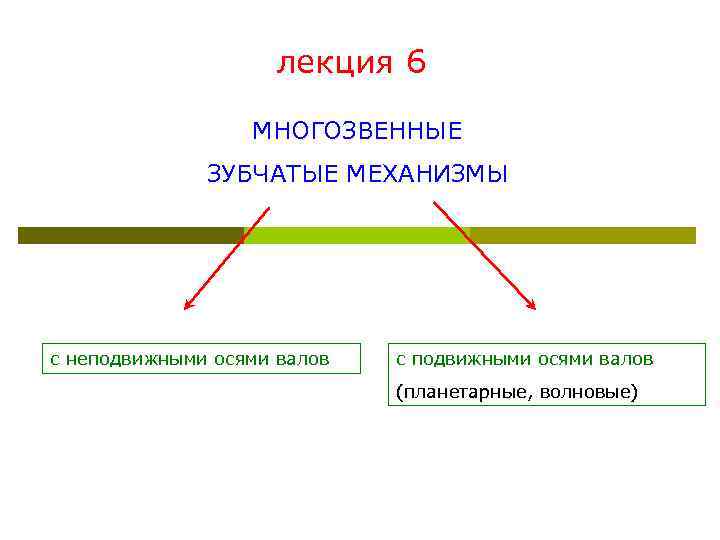

лекция 6 МНОГОЗВЕННЫЕ ЗУБЧАТЫЕ МЕХАНИЗМЫ с неподвижными осями валов с подвижными осями валов (планетарные, волновые)

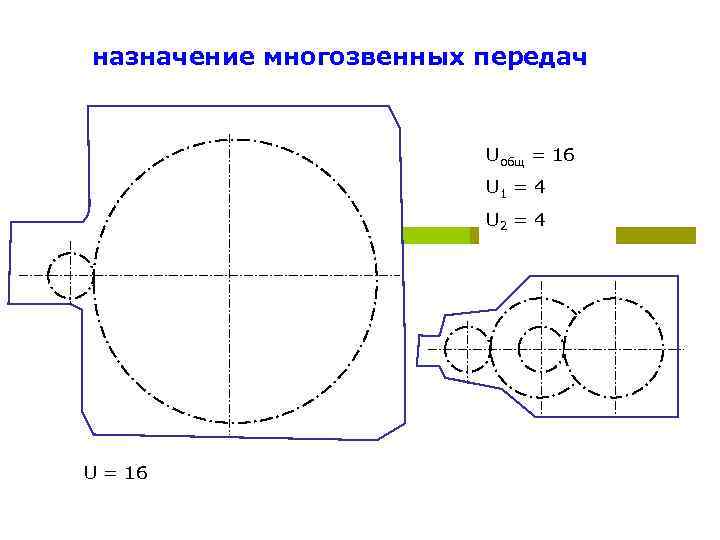

назначение многозвенных передач Uобщ = 16 U 1 = 4 U 2 = 4 U = 16
Зубчатые механизмы с неподвижными осями колес соосные несоосные рядовые Соосный зубчатый механизм ступенчатые
Рядовый несоосный механизм Ступенчатый несоосный механизм

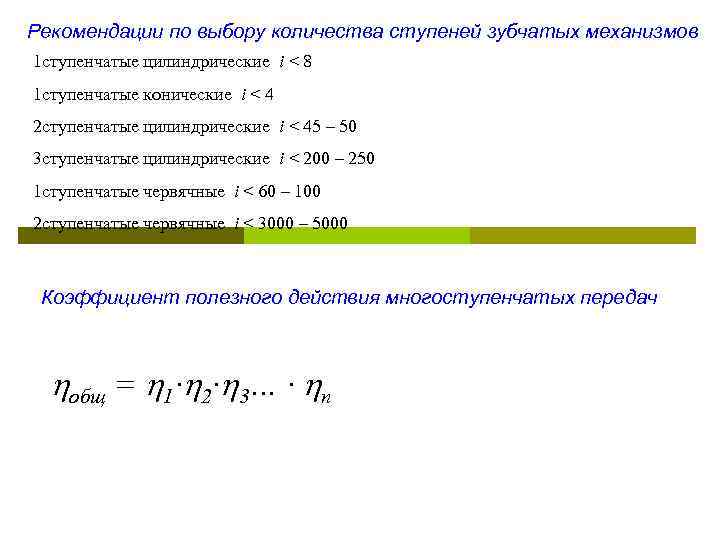

Рекомендации по выбору количества ступеней зубчатых механизмов 1 ступенчатые цилиндрические i < 8 1 ступенчатые конические i < 4 2 ступенчатые цилиндрические i < 45 – 50 3 ступенчатые цилиндрические i < 200 – 250 1 ступенчатые червячные i < 60 – 100 2 ступенчатые червячные i < 3000 – 5000 Коэффициент полезного действия многоступенчатых передач общ = 1∙ 2∙ 3… ∙ n
Передаточное отношение m- число пар колес внешнего зацепления Паразитные колеса Схема соединения зубчатых колес с паразитными колесами 2 и 3
Определить угловую скорость колеса 4 для схемы механизма, если заданы числа зубьев колес и угловая скорость колеса 1
Зубчатые механизмы с подвижными осями колес
Планетарные механизмы 1 – солнечное колесо 2 – корончатое колесо (эпицикл) 3 – сателлит 4 - водило
Планетарные редукторы Планетарная коробка передач а/м Mersedes 1 – солнечное и корончатое колесо 2 –сателлиты и водило
Планетарные механизмы Типовые схемы планетарных передач: а) однорядный; б) двухрядный со смешанным зацеплением; в) двухрядный с двумя внешними зацеплениями; г) двухрядный с двумя внутренними зацеплениями; 1 – центральное колесо; 2 – сателлиты; 3 – опорное колесо; Н – водило
Условия геометрического синтеза планетарных механизмов • передаточное отношение; • условие соосности; • условие соседства сателлитов; • условие сборки.
передаточное отношение: z 1+z 2 = z 3 -z 2’ z 1+z 2 = z 2’-z 3 условие соосности z 1+z 2=z 3 -z 2’
