ДИНАМИКА ПРОЦЕССОВ ГТД Лекция 6_2009.ppt

  • Количество слайдов: 7

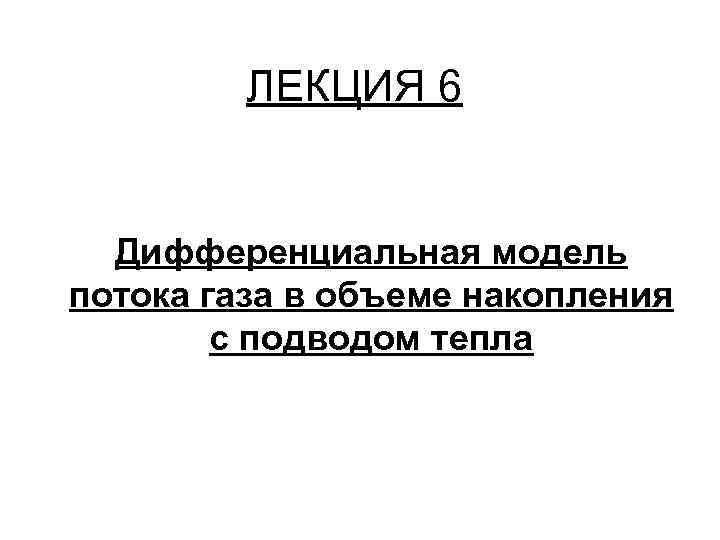

ЛЕКЦИЯ 6 Дифференциальная модель потока газа в объеме накопления с подводом тепла ЛЕКЦИЯ 6 Дифференциальная модель потока газа в объеме накопления с подводом тепла

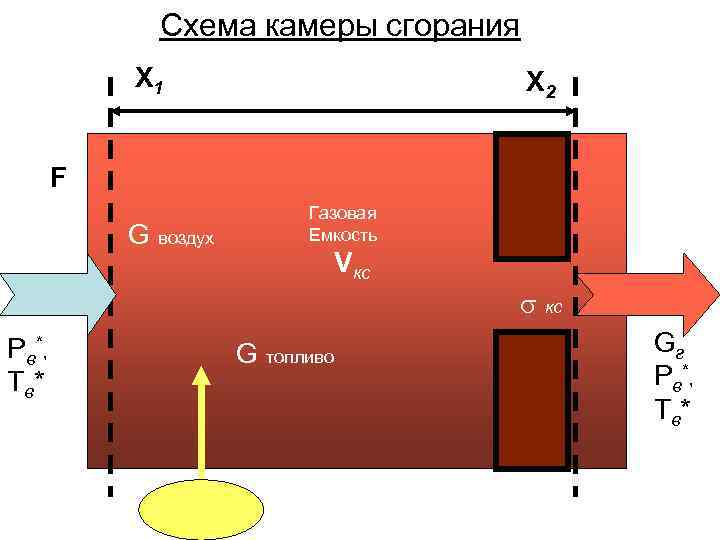

Схема камеры сгорания X 1 X 2 F G воздух Газовая Емкость Vкс кс Схема камеры сгорания X 1 X 2 F G воздух Газовая Емкость Vкс кс P в *, T в* G топливо Gг P в *, T в*

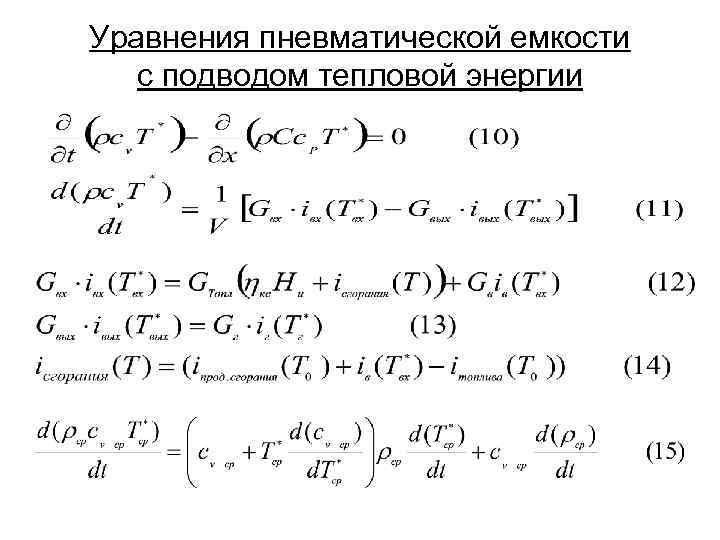

Уравнения пневматической емкости с подводом тепловой энергии Уравнения пневматической емкости с подводом тепловой энергии

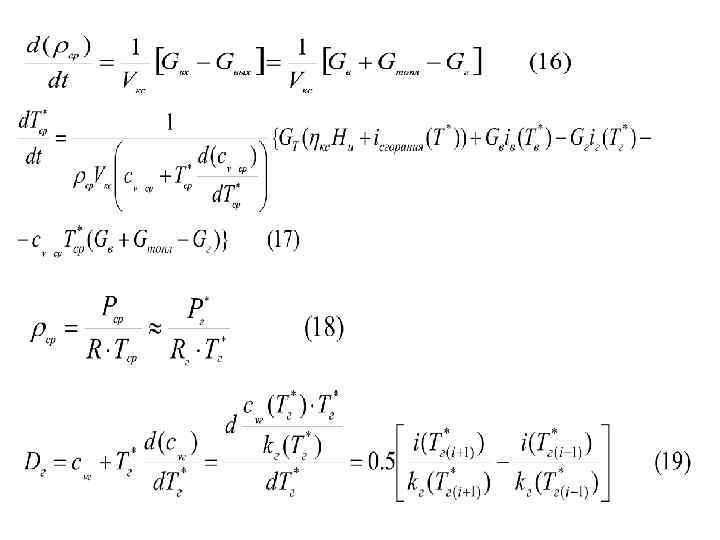

Дифференциальная модель камеры сгорания Дифференциальная модель камеры сгорания

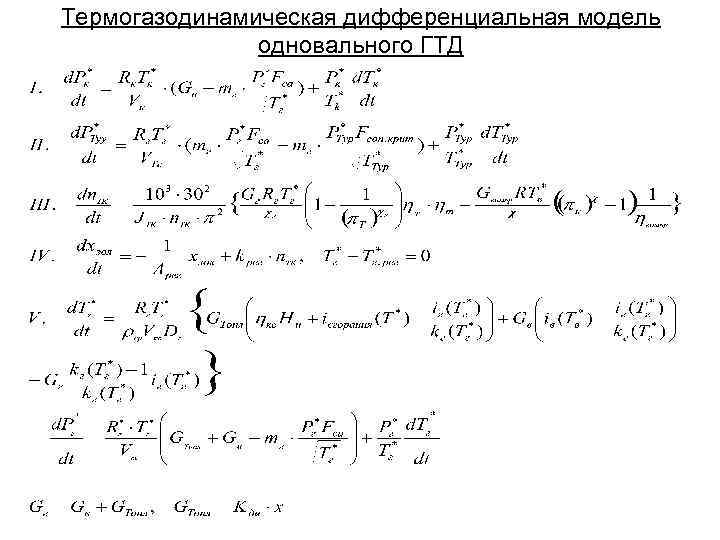

Термогазодинамическая дифференциальная модель одновального ГТД Термогазодинамическая дифференциальная модель одновального ГТД

Методика построения математических моделей динамических систем предполагает: • Разбивка САУ на множество однонаправленных элементов. Методика построения математических моделей динамических систем предполагает: • Разбивка САУ на множество однонаправленных элементов. • Разработка и написание математической модели отдельного элемента САУ согласно тем физическим законам, которым подчиняется его функционирование. • Контроль работоспособности моделей элементов системы. • Увязка моделей элементов в единую модель САУ.
