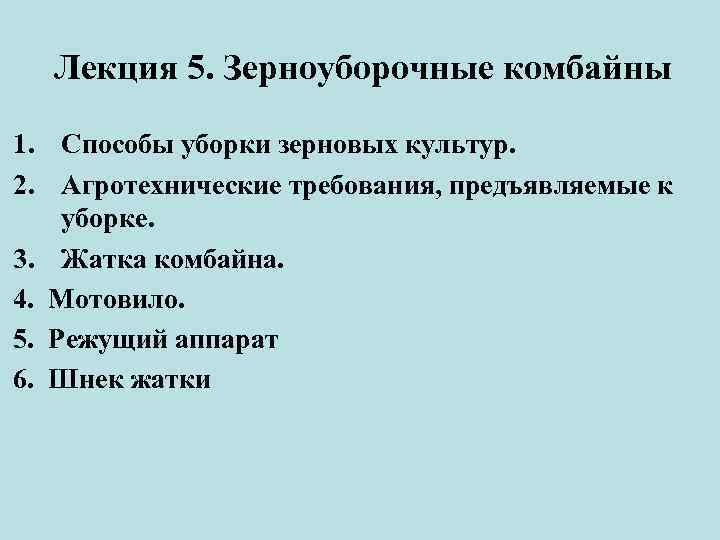

Лекция 5. Зерноуборочные комбайны 1. Способы уборки зерновых культур. 2. Агротехнические требования, предъявляемые к уборке. 3. Жатка комбайна. 4. Мотовило. 5. Режущий аппарат 6. Шнек жатки
1. Способы уборки зерновых культур. Существует три способа уборки зерновых культур: однофазный, двухфазный и невейка, наибольшее распространение получили первые два. Однофазный способ (прямое комбайнирование). Самоходный зерноуборочный комбайн, оборудованный фронтальной комбайновой жаткой, производит срез и обмолот хлебной массы. Двухфазный (раздельный) способ. Выполняется в два приема, вначале на комбайн устанавливается валковая жатка, которой производится срез и укладка хлебной массы в валок, затем, через 4 6 дней, на комбайн устанавливается комбайновая жатка оборудованная подборщиком. Невейка (обработка урожая на стационаре). Весь биологический урожай или его часть вывозят на стационарный пункт для обмолота, сепарирования и очистки зерна. Данный способ используется в селекционном деле.
2. Агротехнические требования, предъявляемые к уборке. Однофазным способом у бирают равномерно созревающие, посевы. Уборку начинают в начале полной спелости, при влажности зерна не более 20 25%. Чистота зерна в бункере должна быть не ниже 95%. Потери за жаткой: до 1% для прямостоячих хлебов и 1, 5% для полеглых. Общие потери зерна из за недомолота и с соломой не более 1, 5 %. Дробление не более 1 % для семенного зерна, 2 % для продовольственного, 3 % для зернобобовых и кру пяных культур. Двухфазным способом убирают неравномерно созревающие культуры и засоренные посевы. Оптимальная толщина валка 10 18 см. Скашивают в валок при наступлении фазы восковой спелости, обмолачивают при полной спелости; влажность зерна при этом не более 35 40%. Валки укладывают при постоянной скорости движения комбайна; максимальные потери зерна за жаткой при уборке прямостоящих хлебов 0, 5%, полеглых 1, 5%; потери зерна за подборщиком не более 1, 5%. чистота зерна в бункере должна быть не менее 96%. Огрехи при уборке тем, или иным способом не допускаются

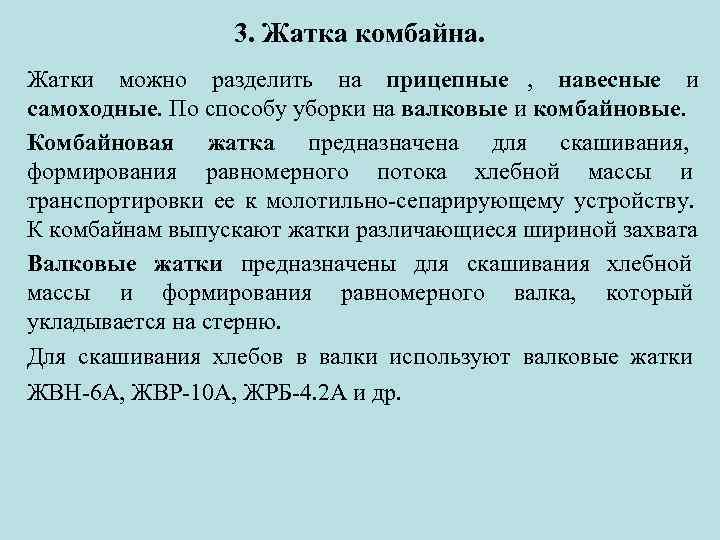

3. Жатка комбайна. Жатки можно разделить на прицепные , навесные и самоходные. По способу уборки на валковые и комбайновые. Комбайновая жатка предназначена для скашивания, формирования равномерного потока хлебной массы и транспортировки ее к молотильно сепарирующему устройству. К комбайнам выпускают жатки различающиеся шириной захвата Валковые жатки предназначены для скашивания хлебной массы и формирования равномерного валка, который укладывается на стерню. Для скашивания хлебов в валки используют валковые жатки ЖВН 6 А, ЖВР 10 А, ЖРБ 4. 2 А и др.
Жатка комбайна «Дон – 1500» : 1 – мотовило; 2 – граблина мотовила; 3 – прут ковый делитель; 4 – крестовина эксцентрика; 5 – вал мотовила; 6 – гидроцилиндр подъема мотовила; 7 – поддержка мотовила; 8 – шнек жатки; 9 – наклонная камера; 10 – кожух вала плавающего транспортера; 11 – транспортер наклонной камеры; 12 – шкив привода наклонной камеры; 13 – рычаг прижимных полозьев; 14 – крюк для соединения наклонной камеры с проставкой; 15 – рычаг регули ровки выхода пальцев битера проставки; 16 – вариатор мотовила; 17 – контр привод жатки; 18 – привод шнека; 19 – механизм кающейся шайбы привода режущего аппарата; 20 – регулировочный винт; 21 – предохранительная муфта мотовила; 22 – битер проставки; 23 – режущий аппарат;
4. Мотовило. Схема установки мотовила: 1 – режущий аппарат; 2 – граблины; Н – высота среза; А – высота воздействия граблин на стебель; L – длина срезанного стебля.

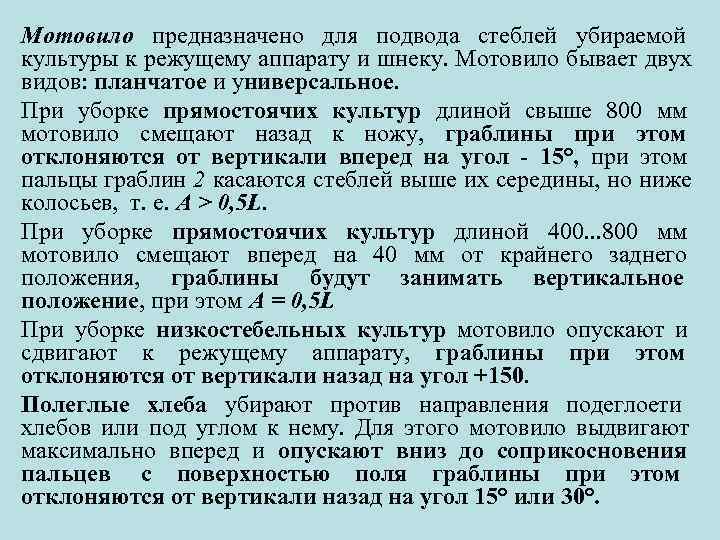

Мотовило предназначено для подвода стеблей убираемой культуры к режущему аппарату и шнеку. Мотовило бывает двух видов: планчатое и универсальное. При уборке прямостоячих культур длиной свыше 800 мм мотовило смещают назад к ножу, граблины при этом отклоняются от вертикали вперед на угол - 15°, при этом пальцы граблин 2 касаются стеблей выше их середины, но ниже колосьев, т. е. А > 0, 5 L. При уборке прямостоячих культур длиной 400. . . 800 мм мотовило смещают вперед на 40 мм от крайнего заднего положения, граблины будут занимать вертикальное положение, при этом А = 0, 5 L При уборке низкостебельных культур мотовило опускают и сдвигают к режущему аппарату, граблины при этом отклоняются от вертикали назад на угол +150. Полеглые хлеба убирают против направления подеглоети хлебов или под углом к нему. Для этого мотовило выдвигают максимально вперед и опускают вниз до соприкосновения пальцев с поверхностью поля граблины при этом отклоняются от вертикали назад на угол 15° или 30°.

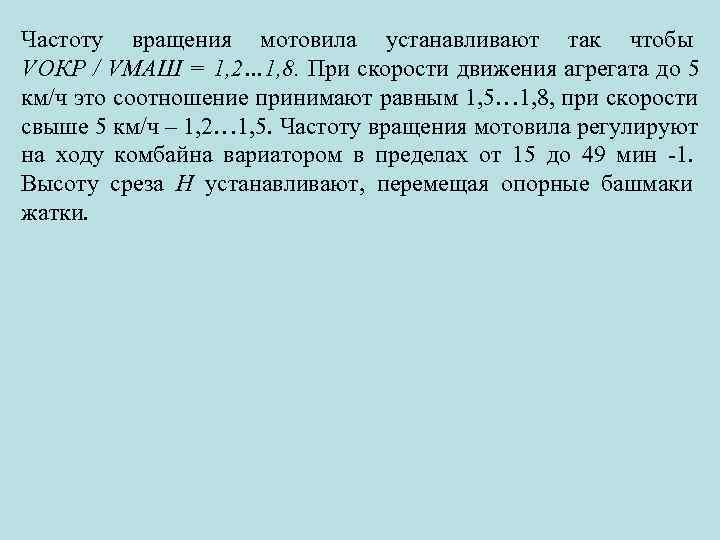

Частоту вращения мотовила устанавливают так чтобы VОКР / VМАШ = 1, 2… 1, 8. При скорости движения агрегата до 5 км/ч это соотношение принимают равным 1, 5… 1, 8, при скорости свыше 5 км/ч – 1, 2… 1, 5. Частоту вращения мотовила регулируют на ходу комбайна вариатором в пределах от 15 до 49 мин 1. Высоту среза Н устанавливают, перемещая опорные башмаки жатки.
5. Режущий аппарат предназначен для среза стеблей убираемой культуры. На жатках устанавливают сегментно-пальцевой закрытого типа , беспальцевой или сегментно-пальцевой открытого типа режущие аппараты. Поперечный разрез режущего аппарата: 1 – палец; 2 – про тиворежущая пластина; 3 – сегмент; 4 – прижимная лапка; 5 – спинка ножа; 6 – пластина трения; 7 – прокладка.

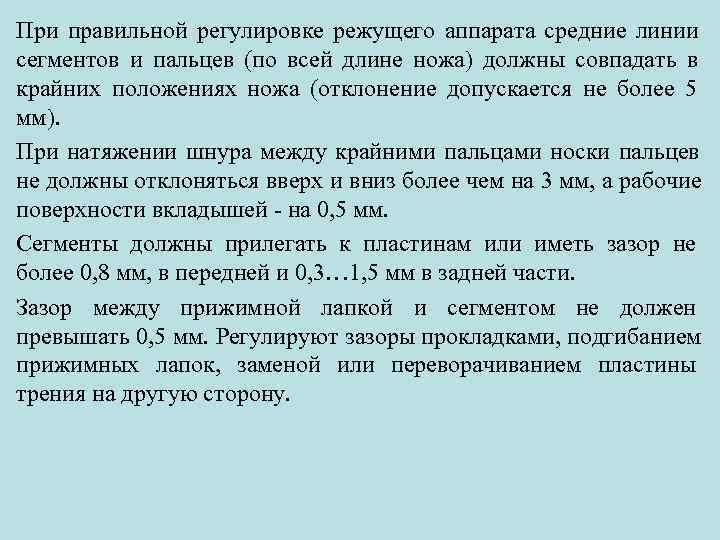

При правильной регулировке режущего аппарата средние линии сегментов и пальцев (по всей длине ножа) должны совпадать в крайних положениях ножа (отклонение допускается не более 5 мм). При натяжении шнура между крайними пальцами носки пальцев не должны отклоняться вверх и вниз более чем на 3 мм, а рабочие поверхности вкладышей на 0, 5 мм. Сегменты должны прилегать к пластинам или иметь зазор не более 0, 8 мм, в передней и 0, 3… 1, 5 мм в задней части. Зазор между прижимной лапкой и сегментом не должен превышать 0, 5 мм. Регулируют зазоры прокладками, подгибанием прижимных лапок, заменой или переворачиванием пластины трения на другую сторону.

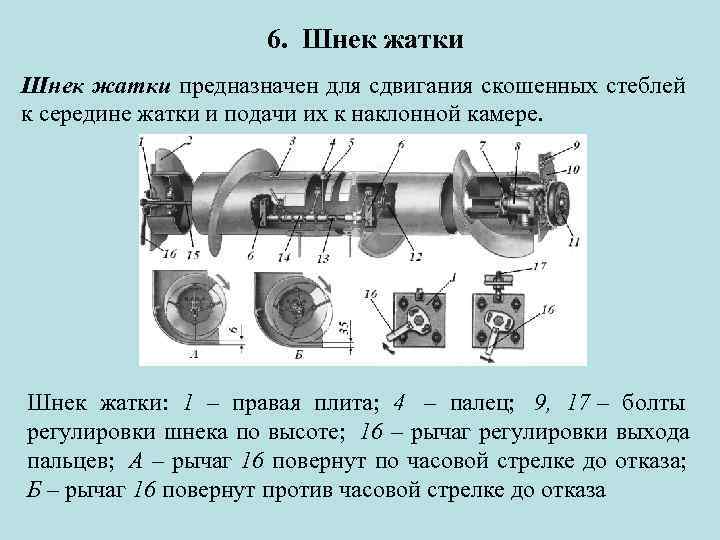

6. Шнек жатки предназначен для сдвигания скошенных стеблей к середине жатки и подачи их к наклонной камере. Шнек жатки: 1 – правая плита; 4 – палец; 9, 17 – болты регулировки шнека по высоте; 16 – рычаг регулировки выхода пальцев; А – рычаг 16 повернут по часовой стрелке до отказа; Б – рычаг 16 повернут против часовой стрелке до отказа
Зазор между пальцами 4 шнека и днищем жатки устанавливают поворотом рычага 16. Поворачивая рычаг по часовой стрелке, зазор уменьшают, против часовой стрелки – увеличивают. При уборке короткостебельных культур устанавливают минимальный зазор между пальцами шнека и днищем жатки – 6 мм Оптимальный зазор между спиралями шнека и днищем жатки для средних условий уборки составляет 10. . . 15 мм, регулируется он болтами 9 и 17 подвески шнека.
