Лекция 5 Защита от радиации. Приборы радиационной, химической разведки и дозиметрического контроля
Взрыв во II блоке

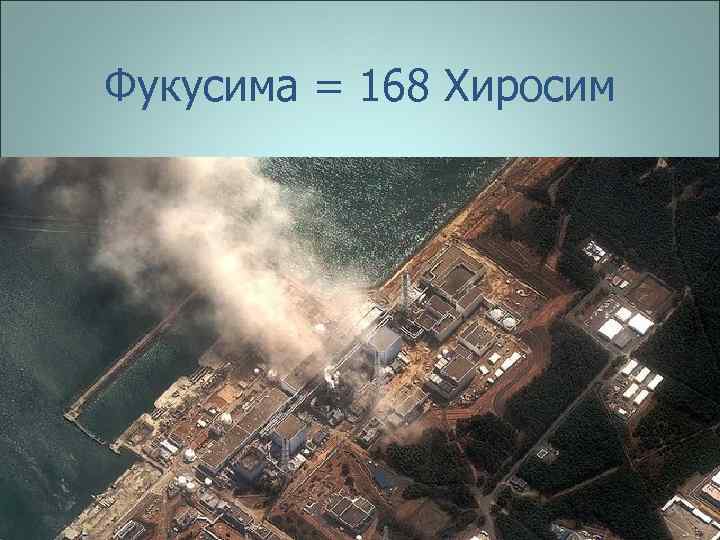

Фукусима = 168 Хиросим
Заражение радиацией
Ядерная реакция – это процесс взаимодействия атомного ядра с другим ядром или элементарной частицей, сопровождающийся изменением состава и структуры ядра и выделением вторичных частиц или γ-квантов. В результате ядерных реакций могут образовываться новые радиоактивные изотопы, которых нет на Земле в естественных условиях.
Либо синтез, либо развал
Радиоактивное заражение местности

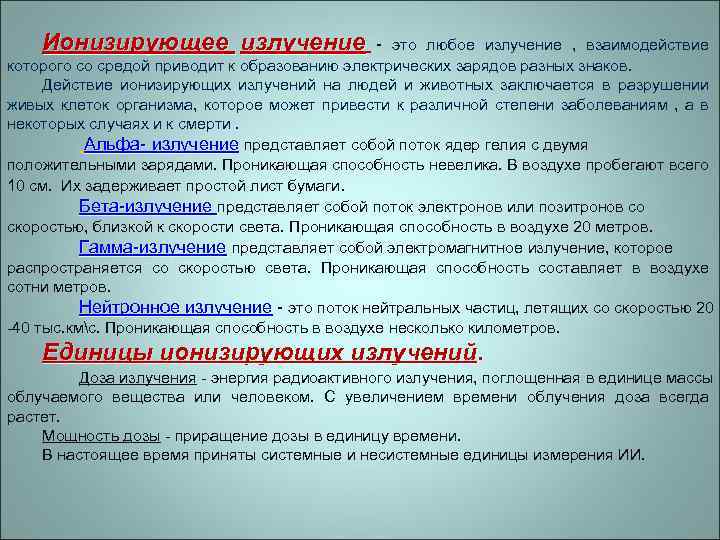

Ионизирующее излучение - это любое излучение , взаимодействие которого со средой приводит к образованию электрических зарядов разных знаков. Действие ионизирующих излучений на людей и животных заключается в разрушении живых клеток организма, которое может привести к различной степени заболеваниям , а в некоторых случаях и к смерти. Альфа- излучение представляет собой поток ядер гелия с двумя положительными зарядами. Проникающая способность невелика. В воздухе пробегают всего 10 см. Их задерживает простой лист бумаги. Бета-излучение представляет собой поток электронов или позитронов со скоростью, близкой к скорости света. Проникающая способность в воздухе 20 метров. Гамма-излучение представляет собой электромагнитное излучение, которое распространяется со скоростью света. Проникающая способность составляет в воздухе сотни метров. Нейтронное излучение - это поток нейтральных частиц, летящих со скоростью 20 -40 тыс. кмс. Проникающая способность в воздухе несколько километров. Единицы ионизирующих излучений. Доза излучения - энергия радиоактивного излучения, поглощенная в единице массы облучаемого вещества или человеком. С увеличением времени облучения доза всегда растет. Мощность дозы - приращение дозы в единицу времени. В настоящее время приняты системные и несистемные единицы измерения ИИ.
Люди должны стать такими
Дозиметрические величины и единицы их измерения. Единица в СИ Внесистемная единица Примечание Активность Беккерель(Бк) Кюри (Ки) 1 Бк=1 распс 10 1 Ки=3, 7*10 Бк Доза облучения (поглощ. доза) Грей (Гр) рад 1 Гр=100 рад -2 1 рад=10 Джкг = -2 =10 Гр Эквивалентная доза Зиверт (Зв) бэр (биологич. эквивалент рентгена) 1 Зв=1 Гр 1 Зв=100 бэр=100 Р -2 1 бэр= 10 Зв Экспозиционная доза Клкг ( кулон на килограмм) Рентген(Р) -4 1 Р=2, 58*10 Клкг 3 1 Клкг=3, 88*10 Р Величина
Классификация дозиметрических приборов. По назначению все приборы разделяются на По назначению следующие группы: 1. ИНДИКАТОРЫ - простейшие приборы радиационной разведки: при помощи их решаются задачи обнаружения излучения и ориетрировочной оценки мощности дозы главным образом - излучений. Эти приборы имеют простейшие электрические схемы со световой и звуковой сигнализацией. При помощи индикаторов можно установить, возрастает мощность дозы или уменьшается. Датчиком служат газоразрядные счётчики. К этой группе приборов относятся индикаторы: - ДП-63, ДП-63 А - ДП-64 - БДГ-02 Б-03 (сверчок-4) и ДБГ-02 Б-01 (сверчок-2) - ИР-01 (Белла) - ДБГ-04 Б
2. РЕНТГЕНМЕТРЫ - предназначены для измерений мощности дозы рентгеновского или - излучения. Они имеют диапазон измерения от сотых долей рентгена до нескольких сот рентген в час (Р/ч). В качестве датчиков в этих приборах применяют ионизационные камеры или газоразрядные счётчики. Такими приборами являются: - рентгенметр типа “Кактус” - ДП-3, ДП-3 Б ИМД-21 Б, СА-Р, БА, С - ДП-5 А, Б и В - РАП-1 ИМД-31 -ДБГ-04 Б -и другие
3. РАДИОМЕТРЫ (измерители радиоактивности) - применяются для обнаружения и определения степени РЗ поверхностей оборудования, оружия, обмундирования, объёмов воздуха главным образом и частицами. Радиометрами возможно измерение и небольших уровней излучений. Датчиками радиометров являются газоразрядные и сцинтилляционные счётчики. Эти приборы являются наиболее распространёнными и имеют широкое применение. Такими приборами являются: - ДП-12 базовые универсальные - бетта-гамма-радиометр “Луч-А” - радиометр “Тисс” - радиометрические установки ДП-100 М, ДП-100 АДИ и др. - ИМД-12 - СРП-88 НМ - ИРД-02 Б
4. ДОЗИМЕТРЫ предназначены для определения суммарной дозы облучения, получаемой личным составом за время прохождения в районе действия излучения. Индивидуальные дозиметры представляют собой малогабаритные ионизационные камеры или же фотокассеты с плёнкой. Набор, который состоит из комплекта камер и зарядноизмерительного устройства, называют КОМПЛЕКТОМ ИНДИВИДУАЛЬНОГО ДОЗИМЕТРИЧЕСКОГО КОНТРОЛЯ. Комплектами индивидуальных дозиметров являются: - ДК-02 - ДП-22 В, ДП-24 - ИД-11 - ДП-70 МП
По типу датчиков можно различить приборы с По типу датчиков применением ионизационных камер, цилиндрических или торцовых газоразрядных, сцинтилляционных счётчиков и счётчиков на фотосопротивлениях. По измерению вида излучения можно разделить приборы По измерению вида излучения для измерения - излучений, и - частиц, нейтронного потока. По характеру электрических сигналов, преобразуемых схемой прибора дозиметрические устройства могут быть разделены прибора на 2 группы: К первой относятся приборы, в которых частицы или фотоны контролируемого излучения преобразуются детекторами в последовательные короткие электрические сигналы (импульсы). В этой группе электрическая схема выполняет функцию преобразования и усиления импульсов. Ко второй группе относятся дозиметрические приборы, в которых детектор преобразует воздействующее на него излучение в непрерывный постоянный ток. В этом случае электрическая схема служит для усиления и преобразования постоянного тока.
Рентгенметры ДП-5(А, Б, В). Все измерители мощности предназначены для измерения уровней гамма- радиации и радиоактивной зараженности различных предметов по гаммаизлучению. Кроме того, имеется возможность обнаружения бета-излучения. Рентгенметр ДП-5 В).
Назначение прибора ДП-5 Б. Измеритель мощности дозы (рентгенметр) ДП-5(А, Б, В) предназначен для измерения уровней радиации на местности и определение степени радиоактивного заражения людей, животных, транспортных средств, имущества, продовольствия, воды и различных поверхностей. • Мощность дозы гамма-излучения определяется в милирентгенах или рентгенах в час для той точки пространства, в которой помещен при измерениях соответствующий газоразрядный счетчик прибора. Кроме того, имеется возможность обнаружения бета-излучения.
Конструкция. В комплект прибора входят: - прибор в футляре с ремнями и контрольным источником (стронций 90 -литий 90); - удлинительная штанга; - делитель напряжения для подключения прибора к внешнему источнику постоянного тока напряжением 3, 6 и 12 вольт; - телефон; -комплект эксплуатационной документации: техническое описание и инструкция по эксплуатации, паспорт; - комплект запасного имущества; - 10 чехлов из полиэтиленовой пленки для зонда; - укладочный ящик.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ Прибор обеспечивает требуемые характеристики после 1 минуты самопрогрева. Диапазон измерения по гамма-излучению от 0, 05 м Р/ч до 200 Р/ч. Прибор имеет шесть поддиапазонов измерений. Отсчет показаний производится по шкале с последующим умножением на соответствующий коэффициент поддиапазона. Участки шкалы от нуля до первой значащей цифры являются нерабочими. Время установления показаний на разных поддиапазонах - неодинаково, что оказывает влияние на мощность измерений. Чем ниже уровни радиации, тем больше время измерения. Прибор имеет звуковую индикацию на всех поддиапазонах, кроме первого.
Звуковая индикация прослушивается с помощью головных телефонов, которые подсоединяют к измерителю мощности дозы. При обнаружении радиоактивного заражения в телефонах прослушиваются щелчки, причем их частота увеличивается с увеличением мощности гамма - излучений. Прибор работает в интервале температур от - 500 до 500 С при относительной влажности 65 15%. При температуре около + 200 С допустима более высокая относительная влажность - до 98%. Прибор не имеет “обратного хода” стрелки микроамперметра при перегрузочных облучениях до 300 р/ч на 1 - 3 поддиапазонах и до 50 р/ч на 4 - 6 поддиапазонах. Питание осуществляется от двух элементов А - 336 “СВЕТ” (третий элемент используется для питания лампочек освещения шкалы прибора), обеспечивающих непрерывную работу прибора в течение 40 часов. Для подключения их к приборам используется делитель напряжения. Масса прибора с элементами питания около 3, 2 кг, а полного комплекта в укладочном ящике - 8, 2 кг.
Технические характеристики. • Поддиапазон • Положение • ручки переключателя • Шкала • Единицы • измерения • Пределы • измерений • I • 200 • 0 -200 • р/ч • 5 -200 • II • х 1000 • 0 -5 • мр/ч • 500 -5000 • III • х 100 • 0 -5 • мр/ч • 50 -500 • IV • х 10 • 0 -5 • мр/ч • 5 -50 • V • х 1 • 0 -5 • мр/ч • 0, 5 -5 • VI • х 0, 1 • 0 -5 • мр/ч • 0, 05 -0, 5 1. Отсчет показаний производится по шкале с последующим умножением на соответствующий коэффициент поддиапазона. Участки шкалы от 0 (нуля) до первой значащей цифры являются нерабочими. 2. Основная погрешность измерений прибора в нормальных климатических условиях не превышает ± 30 % от измеряемой величины при облучении радиоактивным источником Со 60.
Основные различия ДП– 5 А, ДП– 5 Б, ДП– 5 В. Прибор ДП– 5 Б отличается от ДП– 5 А следующим: крышка отсека источников питания ДП– 5 В крепится одним специальным невыпадающим винтом в центре; в ДП– 5 Б нет дополнительного газоразрядного счетчика в корпусе прибора, а используется счетчик Си. ЗБГ зонда на поддиапазоне 200; в ДП– 5 Б у зонда нет ручки, а используется штанга измененной конструкции; изменена конструкция делителя напряжения в колодке питания. Прибор ДП– 5 В отличается от ДП– 5 Б следующим: - прибор ДП– 5 В сохраняет работоспособность после падения с высоты 0, 5 м, его корпус изготовлен из пресс–материала и обладает более высокой механической прочностью; прибор ДП– 5 В не имеет “обратного” хода стрелки при перегрузочных - облучениях на поддиапазонах 4, 5 и 6 и 50 р/ч, у прибора ДП– 5 Б только 1 р/ч; - в приборе ДП– 5 В контрольный источник измерения смонтирован под поворотным экраном зонда и, при проверке работоспособности прибора, зонд нужно устанавливать меткой “К” против рамки; - в приборе не предусмотрен потенциометр “Режим”. Регулировка напряжения, подаваемого в схему, производится автоматически, что упрощает работу с прибором.
Назначение ДРБП-03: Рабочее средство измерения эквивалентной дозы и мощности эквивалентной дозы ионизирующего фотонного излучения, а также плотности потока альфа-, бета-излучения. Применение ДРБП-03: оперативный дозиметрический контроль радиационной обстановки; исследование радиационных аномалий; составление радиационных карт местности; обнаружение загрязнения одежды, стен, полов и т. п. Достоинства ДРБП-03: оперативный контроль радиационной обстановки ( альфа-, бета- и гамма-излучений); широкий диапазон измеряемых величин; портативность. Дозиметр-радиометр ДРБП-03 конструктивно выполнен в виде базового блока в металлическом корпусе со встроенными детекторами и набора выносных блоков детектирования. Прибор комплектуется удлинительной штангой и блоком зарядки аккумулятора.
Основные технические характеристики ДРБП -03 0, 05— 3, 0 Диапазон энергий регистрируемого ионизирующего фотонного излучения, Мэ. В Диапазон энергий регистрируемого альфа-излучения бета-излучения, Мэ. В Pu-239 0, 15— 3, 5 Диапазон измерения мощности эквивалентной дозы, мк. Зв/ч 0, 10— 3 x 106 Диапазон измерения эквивалентной дозы, м. Зв 0, 01— 104 Диапазон измерения эквивалентной дозы, м. Зв измерения плотности потока частиц см-2 с-1 Диапазон 0, 10— 700 Основная относительная погрешность измерения, % ± 15 Напряжение питания (батарея типа “Корунд”, аккумулятор типа 7 Д-0, 125), В 9 Устойчивость и прочность к механическим воздействиям V 3 ГОСТ 12997 -84 Рабочие условия эксплуатации прибора -20 о. С…+50, о. С, 95% влажности при 35 о. С Масса полного комплекта, кг 3
Комплект дозиметров ДП– 22 В (ДП-24) предназначен для измерения доз гамма–излучения. Комплект состоит из зарядного устройства ЗД– 5, 50 карманных индивидуальных дозиметров ДКП– 50 А (50 шт. ), паспорта, технического описания и инструкции по эксплуатации. Для переноски и хранения комплекта придается укладочный ящик. Вес комплекта в укладочном ящике не превышает 5, 6 кг. Комплект предназначен для контроля экспозиционных доз гамма облучения (облучения получаемого людьми при работе на зараженной радиоактивными веществами местности или при работе с открытыми и закрытыми источниками ионизирующих излучений) в диапазоне от 2 до 50 рентген при мощности дозы от 0, 5 до 200 р /ч. Саморазряд дозиметра в нормальных условиях не превышает двух делений за сутки.
Комплект измерителя дозы ИД-1 Комплект индивидуальных дозиметров ИД-1 предназначен для измерения поглощенной дозы гамма- и нейтронного излучения в диапазоне 20 -500 Рад. ИД-1 состоит из 10 индивидуальных дозиметров ИД-1 и зарядного устройства ЗД-6. Дозиметр выполнен в виде авторучки ("карандаша") Состав: - ионизационная камера, - электроскоп, - конденсатор, - микроскоп, -контактная группа в алюминиевом корпусе.
Шкала электроскопа имеет 25 делений, цена деления 20 Рад. Для обеспечения линейности шкалы зарядный потенциал ионизационной камеры выбран в пределах 180 -250 В. Через контактную группу дозиметра происходит его заряд с помощью зарядного устройства; после заряда контактная группа предохраняет дозиметр от разряда. Зарядное устройство содержит 4 параллельно соединенных пьезоэлемента и механический усилитель, давящий на пьезоэлементы; давление создается вращающейся ручкой. Для зарядки дозиметр вставляется контактной группой в зарядное устройство; при надавливании на дозиметр на центральный электрод ионизационной камеры подается плюс, на внешний электрод-минус. При этом дозиметр устанавливается по его шкале на ноль.
Индивидуальный измеритель дозы ИД-11 Измеритель дозы ИД-11 (брелок) предназначен для индивидуального контроля облучения личного состава, подвергающегося воздействию ионизирующих излучений. Считывание показаний производится с помощью измерительного устройства ГО-32, имеющего цифровую индикацию поглощенной дозы в диапазоне от 10 до 1500 рад. Используется в боевой обстановке. Диапазон измерения поглощенной дозы гамма-излучения от фонового значения до 50 Гр (1 Гр=100 рад).
КОМПЛЕКC ДЛЯ ИНДИВИДУАЛЬНОГО ДОЗИМЕТРИЧЕСКОГО КОНТРОЛЯ ДВГ-02 Т С ТЕРМОЛЮМИНЕСЦЕНТНЫМИ ДОЗИМЕТРАМИ Назначение: Индивидуальный дозиметрический контроль персонала предприятий и организаций, работа которых связана с применением ионизирующего излучения (атомная энергия, медицинская рентгенодиагностика, лучевая терапия и т. д. ). Состав: - считывающее устройство; - дозиметры с термолюминесцентными детекторами; - ПЭВМ с принтером.
Технические характеристики Диапазон энергий гамма-излучения, Мэ. В 0, 015 - 3, 0 Диапазоны измеряемого индивидуального эквивалента дозы: - с детекторами ТЛД-500 К (Al 2 O 3), мк. Зв 0, 5 -1· 106 - с детекторами ДТГ-4 (Li. F), мк. Зв 20 - 1· 107 Погрешность результатов измерений: - в диапазоне доз до 10 м. Зв, %30 - в диапазоне доз свыше 10 м. Зв, %15 Погрешность воспроизведения температурного Число циклов использования детекторов, Масса комплекта, кг не менее 500 18
Бытовые дозиметры. Бытовой дозиметр “Белла” - предназначен для обнаружения и оценки с помощью звуковой сигнализации интенсивности гамма-излучения, а также для измерения мощности полевой эквивалентной дозы (МЭД) гамма-излучения по цифровому табло. Дозиметр “Белла” применяется для оперативного индивидуального контроля населением радиационной обстановки. Дозиметр “Белла” выполнен в виде портативного, носимого в кармане одежды, прибора. В дозиметре предусмотрена возможность контроля напряжения питания. Дозиметр имеет два режима работы: ПОИСК и МЭД.
Режим ПОИСК служит для грубой оценки радиационной обстановки по частоте следования звуковых сигналов. Режим МЭД служит для измерения мощности эквивалентной дозы по цифровому табло. Время измерения около 40 сек. , при этом на цифровом табло после каждого разряда (цифры) индицируются точки. Исчезновение точек после 1, 2, 4 разрядов сигнализирует об окончании процесса измерения. Расположение и назначение органов управления: 1. Выключатель питания. 2. Цифровое жидкокристаллическое табло. 3. Кнопка “МЭД-контр. питания” для включения режима определения МЭД и контроль напряжения батареи питания. Индикатор напряжения батареи питания. 5. Выключатель в режиме ПОИСК.
Индивидуальный дозиметр РД 1503 предназначен для оценки мощности амбиентного эквивалента дозы гамма-излучения населением в бытовых условиях (продукты питания, стройматериалы, почва и т. д. ), а также может быть использован персоналом, работающим с источниками ионизирующих излучений. Прибор позволяет обнаруживать загрязненность объектов бетаактивными радионуклидами. Технические характеристики: Диапазон показаний мощности амбиентного эквивалента дозы мк. Зв/ч от 0. 05 до 9. 99 Диапазон показаний мощности экспозиционной дозы мк. Р/ч от 5 до 999 Диапазон энергий гамма-излучения Мэ. В от 0, 1 до 1, 25 Воспроизводимость показаний (при доверительной вероятности 0. 95), где Р – мощность дозы в мк. Зв/ч, % 15+6/Р Уровни звуковой сигнализации мк. Зв/ч 0. 30; 0. 60; 1. 20 мк. Р/ч 30; 60; 12 Время наблюдения с 40 ± 0. 5
Дозиметр-радиометр бытовой МКС-05 "ТЕРРА-П" Дозиметр-радиометр предназначен для измерения: мощности дозы гамма-излучения; дозы гамма-излучения. Дополнительно в дозиметре реализованы функции часов и будильника. Есть режим экономии батареи. В дозиметре программируется значение порогового уровня мощности дозы (значение по умолчанию: 0, 3 мк. Зв/ч). Дозиметр подает звуковые сигналы разной периодичности и тональности при регистрации гаммаизлучения, превышении установленного порога, срабатывании будильника и разряде батареи питания. Дозиметр используется в бытовых целях: для контроля радиационной чистоты жилых помещений, зданий и сооружений, предметов быта, одежды, транспортных средств, стройматериалов, поверхности почвы на приусадебных участках, для оценки радиационного загрязнения лесных ягод и грибов, а также как наглядное пособие для учебных заведений.
Радиометр РКС-01 "СТОРА" Радиометр предназначен для измерения: мощности дозы гамма-излучения; поверхностной плотности потока бета-частиц. Дополнительно в радиометре реализованы функции часов и подсветки дисплея. В приборе программируются значения пороговых уровней мощности дозы гамма-излучения, поверхностной плотности потока бета частиц. Радиометр подает однотональный звуковой сигнал (можно отключить) при попадании гамма-кванта или бета-частицы в детектор и сигнал двух тональностей при превышении запрограммированных пороговых уровней. Прибор также сигнализирует о разряде элементов питания. Радиометр используется для экологических исследований, для радиометрического контроля на промышленных предприятиях, для контроля радиационной чистоты жилых помещений, зданий и сооружений, прилегающих к ним территорий, транспортных средств, предметов быта, одежды, поверхности почвы на приусадебных участках, как наглядное пособие для учебных заведений.
Дозиметр-радиометр МКС-05 "ТЕРРА" Дозиметр-радиометр предназначен для измерения: мощности дозы гамма-излучения; поверхностной плотности потока бета-частиц. Дополнительно в дозиметре реализованы функции часов, таймера и подсветки дисплея. В дозиметре программируются значения пороговых уровней дозы, мощности дозы, поверхностной плотности потока. Дозиметр подает однотональный звуковой сигнал (можно отключить) при попадании гамма-кванта или бета-частицы в детектор и сигнал двух тональностей при превышении пороговых уровней. Дозиметр также сигнализирует о разряде элементов питания. Дозиметр используется для дозиметрического и радиометрического контроля на промышленных предприятиях; для экологических исследований; для контроля радиационной чистоты жилых помещений, зданий и сооружений, прилегающих к ним территорий, предметов быта, одежды, стройматериалов, поверхности грунта на приусадебных участках, транспортных средств; как наглядное пособие для учебных заведений.
Дозиметр-радиометр индивидуальный ДКГ-21 Дозиметр-радиометр предназначен для измерения: мощности дозы гамма-излучения; дозы гамма-излучения. Дополнительно в дозиметре реализованы функции часов и будильника, блокировки (через ПК) ручного выключения питания. В дозиметре программируются значения пороговых уровней дозы и мощности дозы гамма-излучения, и выдается звуковая сигнализация при их превышении. Дозиметр также индицирует разряд элементов питания и производит периодическое самотестирование элементов питания и детектора. Дозиметр используется на объектах атомной энергетики, в физических лабораториях, в учреждениях здравоохранения, а также в быту населением как электронный прямопоказывающий дозиметр для круглосуточного контроля дозовых нагрузок на человека. Дозиметр может применяться как в составе автоматизированных систем индивидуального доз. контроля АСИДК-21, так и в качестве автономного прибора.
Сигнализатор-индикатор, дозиметр СИГ-РМ 1208 М Наручный сигнализатор-индикатор предназначен для непрерывного круглосуточного измерения и индикации: мощности дозы гамма-излучения; дозы гамма-излучения. Дополнительно в приборе реализованы функции часов (кварцевый механизм швейцарского производства Ronda 763), будильника и подсветки. В приборе программируются значения пороговых уровней дозы и мощности дозы гаммаизлучения. Сигнализатор подает звуковые сигналы при превышении установленных пороговых уровней, срабатывании будильника, а также индицирует разряд элементов питания. Прибор используется в бытовых целях: для контроля радиационной чистоты жилых помещений, зданий и сооружений, предметов быта, транспортных средств, стройматериалов, поверхности почвы на приусадебных участках и т. п. Прибор устойчив к погружению в воду на глубину до 100 м.
ПРИБОРЫ ХИМИЧЕСКОЙ РАЗВЕДКИ (ХР) Войсковой прибор химической разведки (ВПХР). В комплект прибора входит: - корпус прибора с крышкой; - ручной насос; - кассеты с индикаторными трубками; - противодымные фильтры; - насадка к насосу; - защитные колпачки; - электрофонарь; - грелка; - патроны к грелке; Войсковой прибор химической - лопатка для взятия проб; - штырь; разведки предназначен для - памятка по определению ОВ; определения в воздухе, на - инструкция по эксплуатации прибора. местности, на технике и в Для переноски прибора имеется плечевой сыпучих материалах Ви–газов, ремень, а для работы с прибором он зарина, зомана, иприта, закрепляется поясной тесьмой. фосгена, дифосгена, Вес прибора 2, 3 кг. синильной кислоты, хлорциана.
Сигнализатор хлора “Хоббит” Предназначен для сигнализации об увеличении содержания хлора выше допустимого предела в воздухе помещений, не отнесенных к категории взрывоопасных. Применяется для обеспечения безопасных условий труда и может быть использован в противоаварийных системах защиты. Отличается высокой надежностью, удобством в работе, не требует обслуживания, реактивов и расходных материалов. Работоспособность в широком диапазоне температур позволяет использовать сигнализатор "Хоббит" в неотапливаемых помещениях. Одноканальные приборы состоят из блока датчика и блока индикации; многоканальные – из блоков датчиков, блока индикации и блока питания. При срабатывании стационарного сигнализатора выдается сигнал на внешние исполнительные устройства: аварийную звуковую сигнализацию, вентиляционные устройства и т. п.
Технические характеристики Параметры Значение Индикация срабатывания Светодиоды, реле Индикация показаний - Предел допускаемой относительной погрешности срабатывания +25% Токовый выход (только в одноканальном исполнении) 0 – 5 м. А Габаритные размеры, мм датчика блока индикации 45*80 200*150*100 Масса не более, г Датчика блока индикации 100 600 Диапазон температуры окружающего воздуха, °С -40. . . +40 или +5. . . +40 Длина кабеля, соединяющего датчик и блок индикации, м До 40 Время срабатывания, не более, мин 5 Потребляемая мощность, не более, Вт 5 Напряжение питания, В ~220
Газоанализатор хлора Хоббит T-Cl 2 Газоанализатор Хоббит T-Cl 2 переносной предназначен для измерения содержание хлора в воздухе и сигнализации об его увеличении выше допустимого предела. Газоанализатор предназначен для обеспечения безопасных условий труда. Газоанализатор хлора ХОББИТ Т–Cl 2 отличается высокой надежностью, удобством в работе, не требует обслуживания, реактивов и расходных материалов. Работоспособность в широком диапазоне температур позволяет использовать газоанализатор хлора Хоббит Т-Cl 2 в неотапливаемых помещениях.
Сигнализатор аммиака “Хоббит-А” Предназначен для сигнализации об увеличении содержания аммиака выше допустимого предела в воздухе помещений, не отнесенных к категории взрывоопасных. Сигнализатор предназначен для обеспечения безопасных условий труда и может быть использован также в противоаварийных системах защиты. Отличается высокой надежностью, удобством в работе, не требует обслуживания, реактивов и расходных материалов. Работоспособность в широком диапазоне температур позволяет использовать сигнализатор "Хоббит-А" в неотапливаемых помещениях. Сигнализатор имеет два варианта исполнения - стационарное и переносное и может входить в состав комбинированных устройств контроля состава воздуха. При срабатывании стационарного сигнализатора выдается сигнал на внешние исполнительные устройства: аварийную звуковую сигнализацию, вентиляционные устройства и т. п.
