Лекция 5 Способы определения поправок компаса

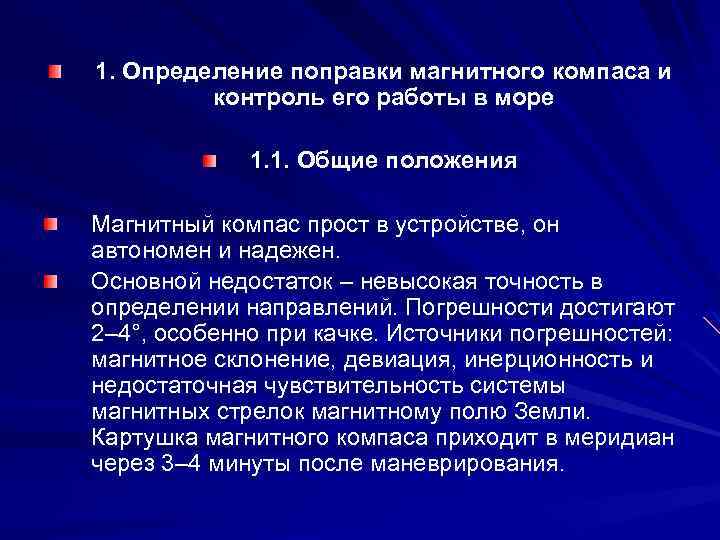

1. Определение поправки магнитного компаса и контроль его работы в море 1. 1. Общие положения Магнитный компас прост в устройстве, он автономен и надежен. Основной недостаток – невысокая точность в определении направлений. Погрешности достигают 2– 4°, особенно при качке. Источники погрешностей: магнитное склонение, девиация, инерционность и недостаточная чувствительность системы магнитных стрелок магнитному полю Земли. Картушка магнитного компаса приходит в меридиан через 3– 4 минуты после маневрирования.

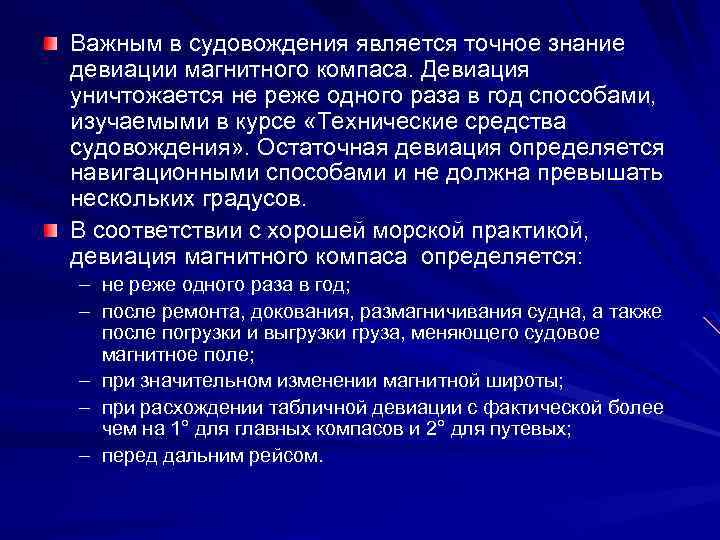

Важным в судовождения является точное знание девиации магнитного компаса. Девиация уничтожается не реже одного раза в год способами, изучаемыми в курсе «Технические средства судовождения» . Остаточная девиация определяется навигационными способами и не должна превышать нескольких градусов. В соответствии с хорошей морской практикой, девиация магнитного компаса определяется: – не реже одного раза в год; – после ремонта, докования, размагничивания судна, а также после погрузки и выгрузки груза, меняющего судовое магнитное поле; – при значительном изменении магнитной широты; – при расхождении табличной девиации с фактической более чем на 1° для главных компасов и 2° для путевых; – перед дальним рейсом.

Все способы определения девиации построены на использовании формулы (4. 6) МП = КП + δ → δ = МП – КП Девиация зависит от курса судна, поэтому ее обычно определяют на 8 равноотстоящих компасных курсах, а промежуточные значения находят линейной интерполяцией. Обычно это курсы, соответствующие основным и четвертным румбам, т. е. курсы 0, 45, 90, 135, 180, 225, 270, 315 градусов

Предполагается, что судовое магнитное поле симметрично относительно ДП судна, т. е. девиация симметрична относительно магнитного меридиана, поэтому среднее значение компасного пеленга на отдаленный предмет, взятых на отдаленный ориентир на равноотстоящих курсах можно принять за оценку магнитного пеленга. Формула будет выгладить следующим образом: МП = ∑КПi /8 + А (5. 1) Где А – некоторая поправка на систематическую погрешность (постоянная девиация), которая определяется для конкретного компаса во время уничтожения девиации.

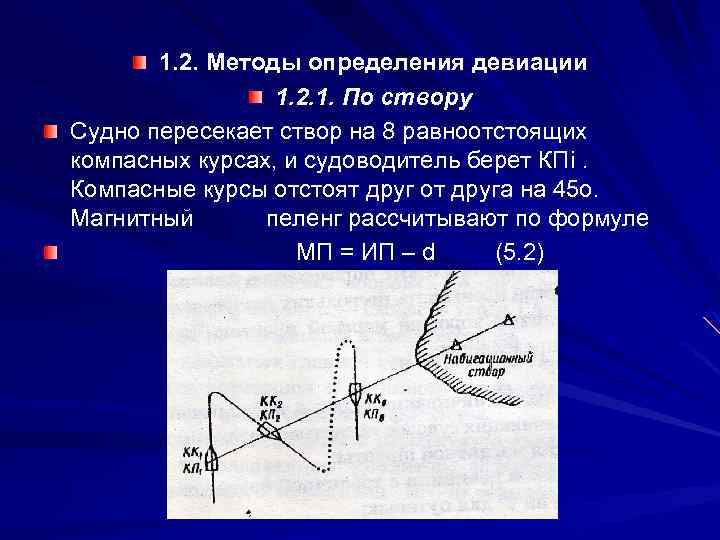

1. 2. Методы определения девиации 1. 2. 1. По створу Судно пересекает створ на 8 равноотстоящих компасных курсах, и судоводитель берет КПi. Компасные курсы отстоят друг от друга на 45 о. Магнитный пеленг рассчитывают по формуле МП = ИП – d (5. 2)

Значение ИП и магнитного склонения снимают с карты. Магнитное склонение приводят к году плавания. При маневрировании в окрестностях створа следует учитывать инерционные характеристики магнитного компаса. Если магнитное склонение неизвестно, то используют формулу (5. 1) -затем рассчитывают девиацию на каждом курсе: δi = МП - КПi (5. 3) и составляют таблицу или график девиации как функции компасного курса. Таблицу составляют через 10 о по компасному курсу.

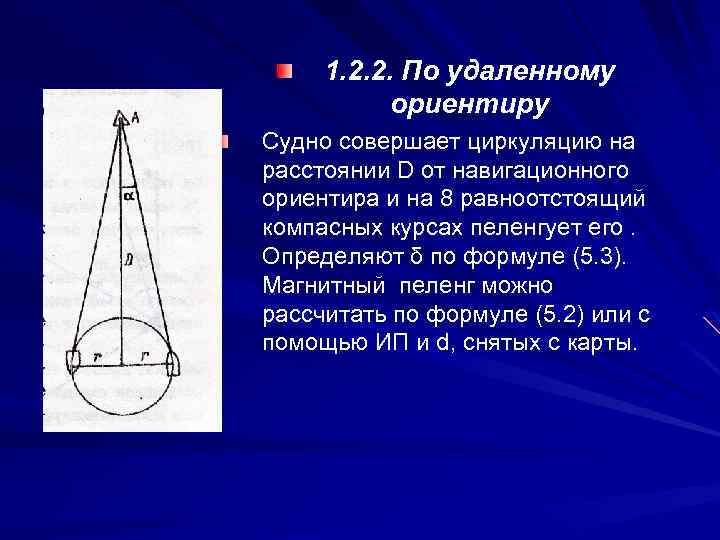

1. 2. 2. По удаленному ориентиру Судно совершает циркуляцию на расстоянии D от навигационного ориентира и на 8 равноотстоящий компасных курсах пеленгует его. Определяют δ по формуле (5. 3). Магнитный пеленг можно рассчитать по формуле (5. 2) или с помощью ИП и d, снятых с карты.

Следует иметь ввиду, что дальность до ориентира выбирается с учетом точности определения пеленга и может быть определена по формуле: D = r/sinά (5. 4) Если акватория ограничена для маневрирования, судно ставят на якорь или бочку и разворачивают буксиром.

1. 2. 3. По пеленгу светила Метод аналогичен вышеописанному. На восьми компасных курсах определяют компасные пеленги светила. Затем рассчитывают его азимут(ИП) по астрономическим формулам, и, зная склонение (с карты), получают МП. Для расчета девиации применяют формулу (5. 3). Для повышения точности пеленгования выбирают светило, расположенное на малой высоте (не более 30 градусов). Существенное достоинство метода заключается в том, что из-за большой удаленности светила, точность не зависит от координат судна, т. е. имеется большее пространство для маневрирования.

1. 2. 4. По сличению с другим магнитным компасом или гирокомпасом. Сличать компасы – это синхронно замечать их показания. Сличения производят путевого компаса с главным или гирокомпасом. Его обычно производят на 8 равноотстоящих курсах. Девиация определяется из учета равенства магнитных курсов, полученных по разным курсоуказателям. Например, при сличении путевого компаса с главным или при сличении его с гирокомпасом верны выражения: КПп + δп = ККгл + δгл (5. 5) КПп + δп = ГКК + ΔГК – d (5, 6) Из этих отношений вычисляют неизвестную

1. 2. 5. Методом взаимных пеленгов (в экстремальных ситуациях) С судна пеленгуют магнитный компас, установленный на берегу или на неметаллической шлюпке, а с берега или со шлюпки синхронно пеленгуют компас, установленный на судне. Ясно, что с компаса на берегу или шлюпке берется МП. Девиация определяется: δi = (180 о + МП i) - КП i (5. 7)

2. Определение поправки гирокомпаса и контроль его работы в море 2. 1. Общие положения Гирокомпасы вырабатывают курс с точностью до 0, 5° (при вероятности 95%) при постоянном курсе и качке не более 2 градусов. При усиленной качке и при интенсивном маневрировании, погрешность гирокомпаса может достигать 4°. Из-за инерционных погрешностей, наибольшая точность измерений может быть достигнута через 30 -40 минут после окончания маневра. Гирокомпас имеет свои систематические погрешности, которые необходимо компенсировать поправками. В качестве формул для расчета применяют известные формулы: ΔК = ИК – КК (5. 8) ΔК = ИП – КП (5. 9) Где ΔК, КП – общие обозначения поправки компаса, компасного курса и компасного пеленга, измеренных с помощью магнитного или гирокомпаса.

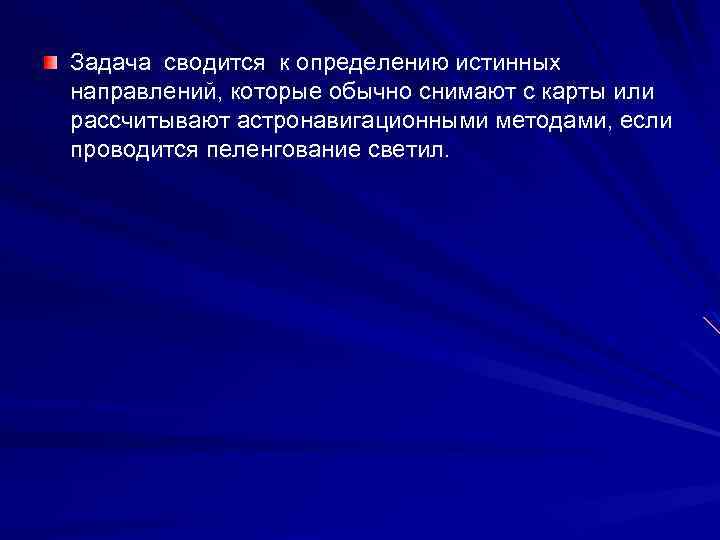

Задача сводится к определению истинных направлений, которые обычно снимают с карты или рассчитывают астронавигационными методами, если проводится пеленгование светил.

2. 2. Методы определения поправки гирокомпаса 2. 2. 1. По пеленгу отдаленного предмета Метод применяется, если судно стоит у причала. Определяют на карте или плане точные координаты компаса и снимают ИП на удаленный известный навигационный ориентир.

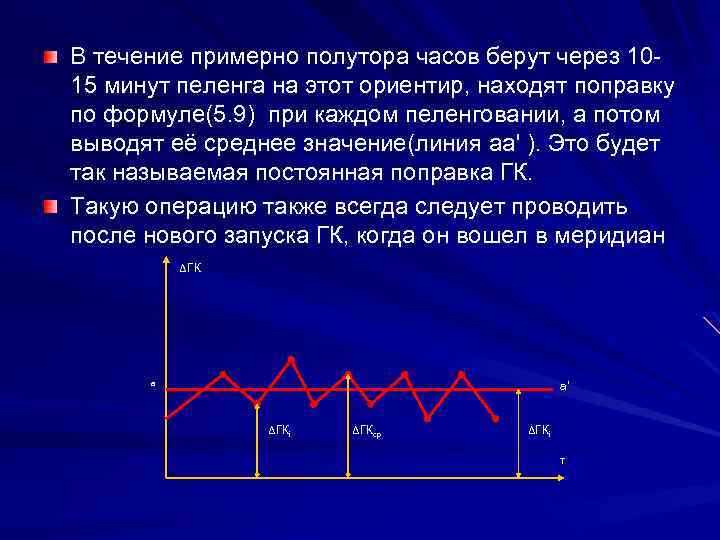

В течение примерно полутора часов берут через 1015 минут пеленга на этот ориентир, находят поправку по формуле(5. 9) при каждом пеленговании, а потом выводят её среднее значение(линия аа' ). Это будет так называемая постоянная поправка ГК. Такую операцию также всегда следует проводить после нового запуска ГК, когда он вошел в меридиан ΔГК а а' ΔГКi ΔГКср ΔГКi т

2. 2. 2. По пеленгу навигационного створа ИП створа обозначен на карте. Запеленговав створ и сравнив ИП с нашим ГКП, получим ΔГК (формула (5. 9)). При этом способе можно использовать не только искусственные, но и естественные створы. 2. 2. 3. С помощью истинного пеленга светила Для этого необходимо запеленговать светило, вычислить его азимут (А), а это тоже самое, что и ИП. Сравнив ГКП и А, получим ΔГК. Наиболее распространен способ определения ΔГК по пеленгу восхода и захода Солнца, по пеленгу Полярной звезды. Более подробно определение ΔГК по небесным светилам изучается в курсе «Мореходная астрономия» .

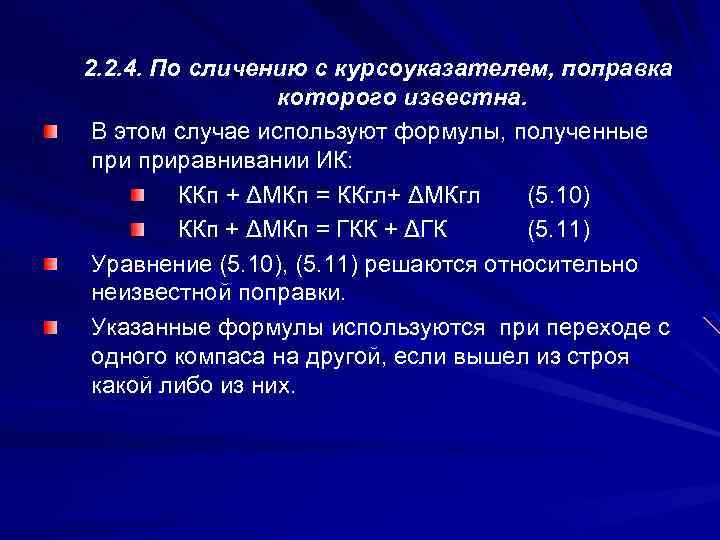

2. 2. 4. По сличению с курсоуказателем, поправка которого известна. В этом случае используют формулы, полученные приравнивании ИК: ККп + ΔМКп = ККгл+ ΔМКгл (5. 10) ККп + ΔМКп = ГКК + ΔГК (5. 11) Уравнение (5. 10), (5. 11) решаются относительно неизвестной поправки. Указанные формулы используются при переходе с одного компаса на другой, если вышел из строя какой либо из них.

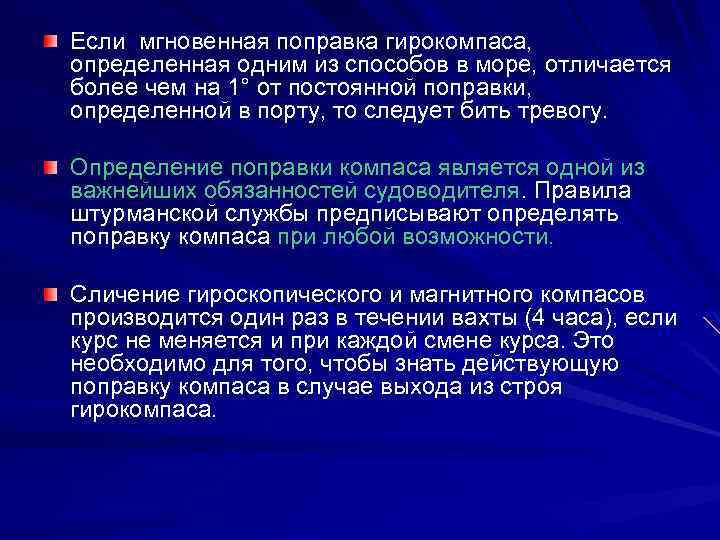

Если мгновенная поправка гирокомпаса, определенная одним из способов в море, отличается более чем на 1° от постоянной поправки, определенной в порту, то следует бить тревогу. Определение поправки компаса является одной из важнейших обязанностей судоводителя. Правила штурманской службы предписывают определять поправку компаса при любой возможности. Сличение гироскопического и магнитного компасов производится один раз в течении вахты (4 часа), если курс не меняется и при каждой смене курса. Это необходимо для того, чтобы знать действующую поправку компаса в случае выхода из строя гирокомпаса.

Определение поправки курсоуказателей следует проводить при любой возможности и это является одной из основных задач судоводителя. Насколько часто судоводитель определяет поправку курсоуказателя, настолько он профессионал.

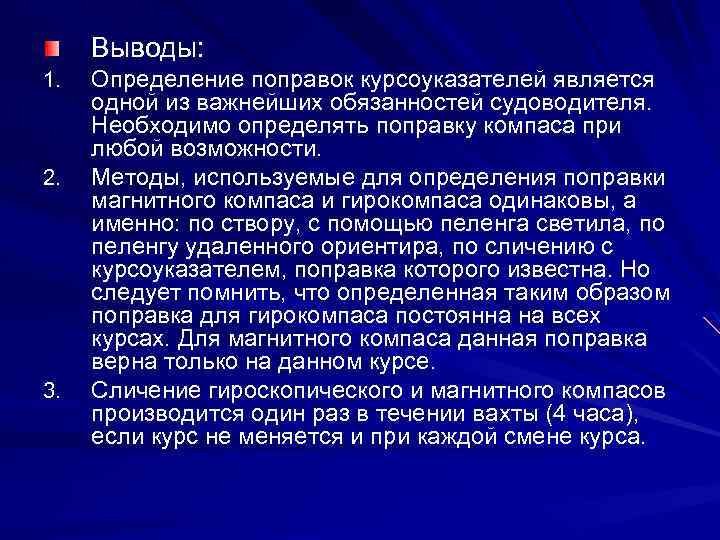

Выводы: 1. 2. 3. Определение поправок курсоуказателей является одной из важнейших обязанностей судоводителя. Необходимо определять поправку компаса при любой возможности. Методы, используемые для определения поправки магнитного компаса и гирокомпаса одинаковы, а именно: по створу, с помощью пеленга светила, по пеленгу удаленного ориентира, по сличению с курсоуказателем, поправка которого известна. Но следует помнить, что определенная таким образом поправка для гирокомпаса постоянна на всех курсах. Для магнитного компаса данная поправка верна только на данном курсе. Сличение гироскопического и магнитного компасов производится один раз в течении вахты (4 часа), если курс не меняется и при каждой смене курса.

Содержание вопросов, рассматриваемых на семинаре 1. Основные точки, линии и плоскости для ориентирования на земной поверхности. 2. Системы деления горизонта: румбовая, круговая, полукруговая и четвертная 3. Направления относительно плоскости истинного меридиана и диаметральной плоскости судна 4. Использование магнитного компаса, магнитное склонение, девиация магнитного компаса, поправка магнитного компаса. 5. Соотношение между компасными и истинными направлениями 6. Способы определения поправок курсоуказателей 7. Расчет направлений по гирокомпасу и магнитному компасу
