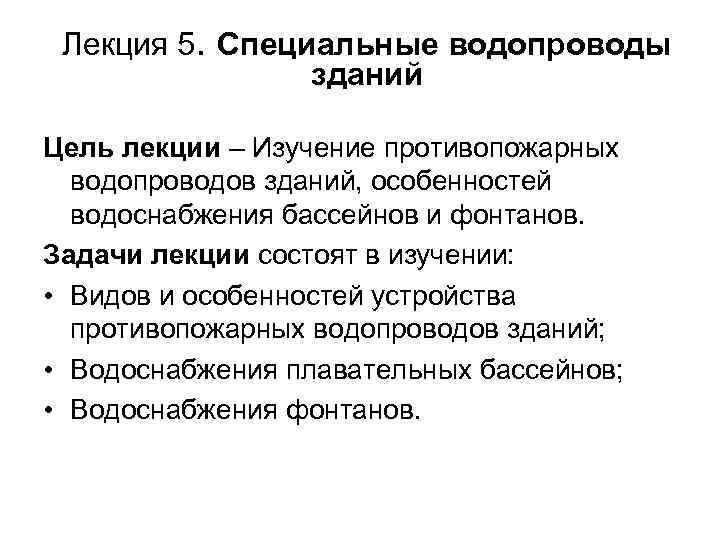

Лекция 5. Специальные водопроводы зданий Цель лекции – Изучение противопожарных водопроводов зданий, особенностей водоснабжения бассейнов и фонтанов. Задачи лекции состоят в изучении: • Видов и особенностей устройства противопожарных водопроводов зданий; • Водоснабжения плавательных бассейнов; • Водоснабжения фонтанов.

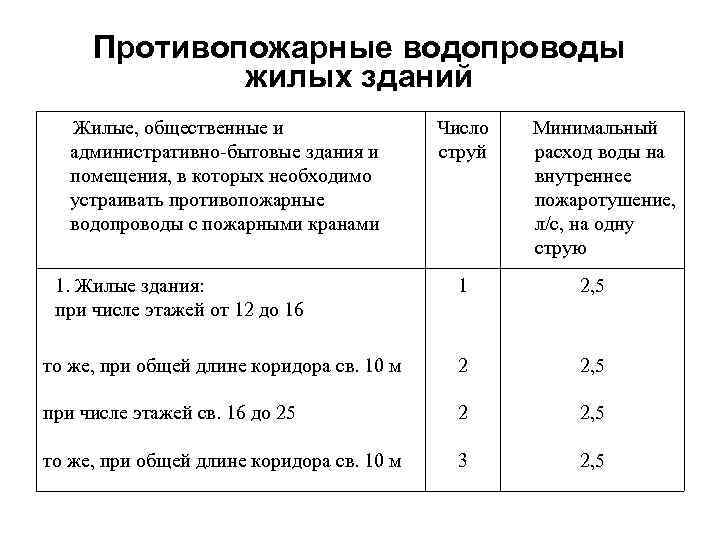

Противопожарные водопроводы жилых зданий Жилые, общественные и административно-бытовые здания и помещения, в которых необходимо устраивать противопожарные водопроводы с пожарными кранами 1. Жилые здания: при числе этажей от 12 до 16 Число струй Минимальный расход воды на внутреннее пожаротушение, л/с, на одну струю 1 2, 5 то же, при общей длине коридора св. 10 м 2 2, 5 при числе этажей св. 16 до 25 2 2, 5 то же, при общей длине коридора св. 10 м 3 2, 5

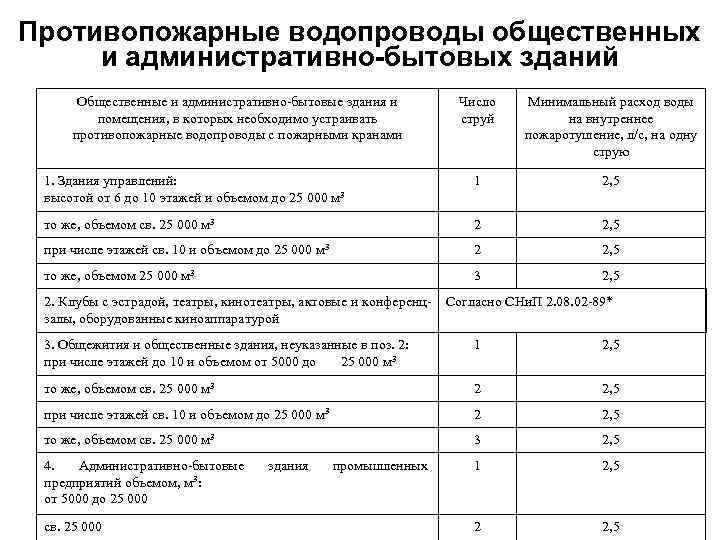

Противопожарные водопроводы общественных и административно-бытовых зданий Общественные и административно-бытовые здания и помещения, в которых необходимо устраивать противопожарные водопроводы с пожарными кранами Число струй Минимальный расход воды на внутреннее пожаротушение, л/с, на одну струю 1. Здания управлений: высотой от 6 до 10 этажей и объемом до 25 000 м 3 1 2, 5 то же, объемом св. 25 000 м 3 2 2, 5 при числе этажей св. 10 и объемом до 25 000 м 3 2 2, 5 то же, объемом 25 000 м 3 3 2, 5 2. Клубы с эстрадой, театры, кинотеатры, актовые и конференцзалы, оборудованные киноаппаратурой Согласно СНи. П 2. 08. 02 -89* 3. Общежития и общественные здания, неуказанные в поз. 2: при числе этажей до 10 и объемом от 5000 до 25 000 м 3 1 2, 5 то же, объемом св. 25 000 м 3 2 2, 5 при числе этажей св. 10 и объемом до 25 000 м 3 2 2, 5 то же, объемом св. 25 000 м 3 3 2, 5 1 2, 5 2 2, 5 4. Административно-бытовые предприятий объемом, м 3: от 5000 до 25 000 св. 25 000 здания промышленных

Схема совмещенного хозяйственнопитьевого - противопожарного водопровода жилого дома 1 – ввод; 2 – водомерный узел; 3 – повысительная установка; 4 – разводящая магистраль; 5 – пожарный стояк; 6 - пожарный кран; 7 – стояк; 8 – кран на вводе в квартиру; 9 – кран для отключения стояка; 10 – обратный клапан; 11 – задвижка; 12 – поливочный кран; 13 – пробка для спуска воды.

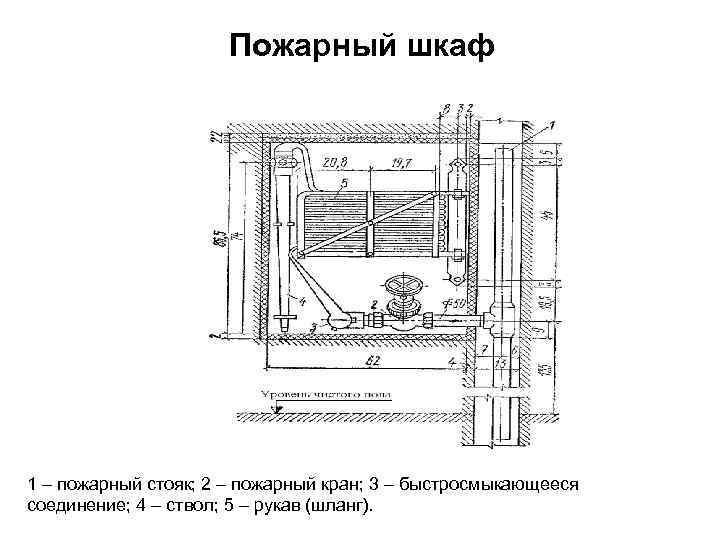

Пожарный шкаф 1 – пожарный стояк; 2 – пожарный кран; 3 – быстросмыкающееся соединение; 4 – ствол; 5 – рукав (шланг).

Схема спринклерной системы автоматического пожаротушения 1 - спринклер; 2 – распределительные трубопроводы; 3 – главный питательный трубопровод; 4 – контрольно-сигнальный клапан; 5 – главная задвижка; 6 – магистральный трубопровод; 7 – насосная установка; 8 – водонапорный бак; 9 – аварийное выключение 10 – водомерный узел; 11 – наружная водопроводная сеть; 12 - водопроводный колодец.

Водоснабжение плавательных бассейнов • Бассейном называется сооружение, состоящее из одной или нескольких ванн, помещений и устройств для обслуживания занимающихся, зрителей, а также для технической эксплуатации. • Открытыми бассейнами называют сооружения с ваннами для плавания, расположенными на открытом воздухе. • Закрытые бассейны – это здания, в которых размещены ванны и вспомогательные помещения. • Комплексные бассейны – сооружения с открытыми и закрытыми ваннами. • Трансформирующийся бассейн - сооружение с трансформируемыми ограждающими конструкциями, позволяющими превращать бассейн попеременно в открытый или закрытый.

По назначению бассейны подразделяются: - учебно-тренировочные, предназначенные для обучения плаванию, проведения оздоровительных занятий, тренировок и соревнований при ограниченном числе зрителей; - демонстрационные, рассчитанные на проведение крупных соревнований с числом зрителей более 600 для крытых и 1200 для закрытых бассейнов.

Водоснабжение бассейнов 1 - оборудование для фильтрации; 2 - системы подогрева воды; 3 - оборудование для циркуляции воды; 4 - оборудование для освещения; 5 - устройства искусственного течения, гидромассаж; 6 - лестницы, горки; 7 - водопады; 8 - средства для ухода за водой и очистки бассейна; 9 - трубы и фурнитура; 10 - автоматические жалюзи, пленочное покрытие.

Схема водоснабжения бассейна

Водоснабжение фонтанов Прямоточная схема водоснабжения фонтана. 1 – городской водопровод; 2 – колодец водосточной сети.

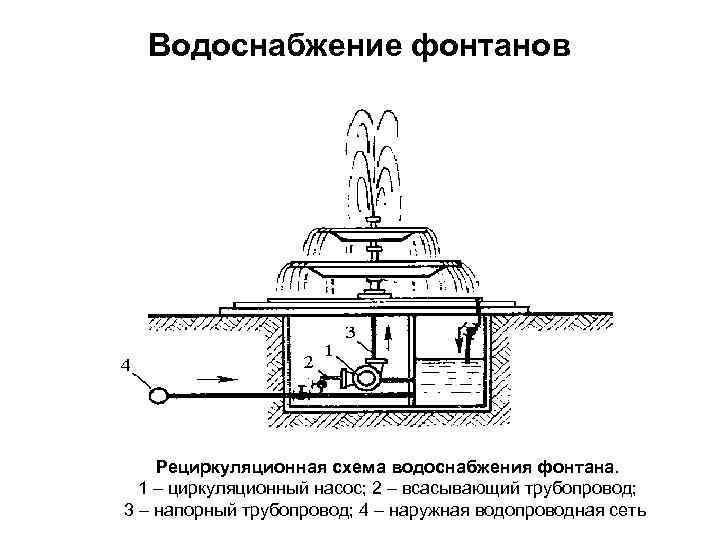

Водоснабжение фонтанов Рециркуляционная схема водоснабжения фонтана. 1 – циркуляционный насос; 2 – всасывающий трубопровод; 3 – напорный трубопровод; 4 – наружная водопроводная сеть

Пример фонтана с погружным оборудованием

Погружное фонтанное оборудование

Примеры художественного решения фонтанов

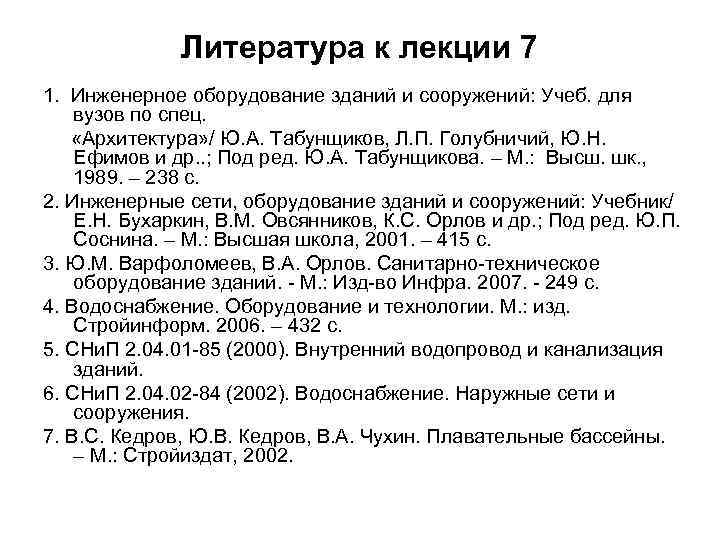

Литература к лекции 7 1. Инженерное оборудование зданий и сооружений: Учеб. для вузов по спец. «Архитектура» / Ю. А. Табунщиков, Л. П. Голубничий, Ю. Н. Ефимов и др. . ; Под ред. Ю. А. Табунщикова. – М. : Высш. шк. , 1989. – 238 с. 2. Инженерные сети, оборудование зданий и сооружений: Учебник/ Е. Н. Бухаркин, В. М. Овсянников, К. С. Орлов и др. ; Под ред. Ю. П. Соснина. – М. : Высшая школа, 2001. – 415 с. 3. Ю. М. Варфоломеев, В. А. Орлов. Санитарно-техническое оборудование зданий. - М. : Изд-во Инфра. 2007. - 249 с. 4. Водоснабжение. Оборудование и технологии. М. : изд. Стройинформ. 2006. – 432 с. 5. СНи. П 2. 04. 01 -85 (2000). Внутренний водопровод и канализация зданий. 6. СНи. П 2. 04. 02 -84 (2002). Водоснабжение. Наружные сети и сооружения. 7. В. С. Кедров, Ю. В. Кедров, В. А. Чухин. Плавательные бассейны. – М. : Стройиздат, 2002.
