Лекция 5 Профили устройств МОНИТОРЫ Цветовые профили

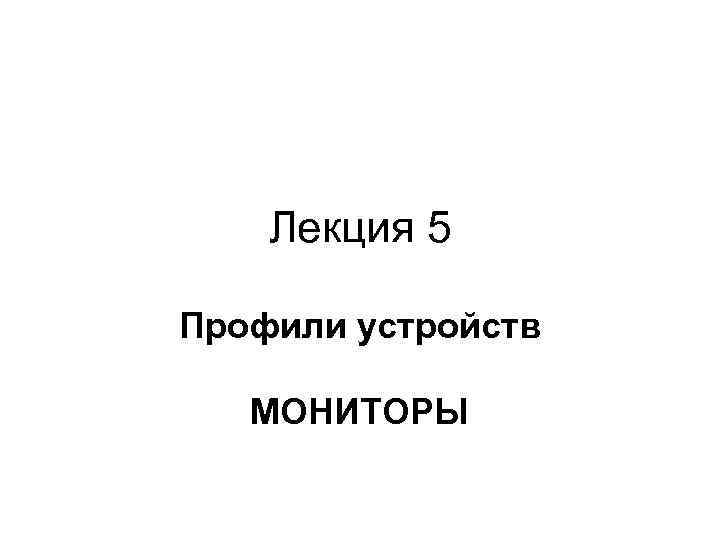

Лекция 5 Профили устройств МОНИТОРЫ

Цветовые профили • Профиль - это файл данных, который описывает поведение цвета на определенном устройстве.

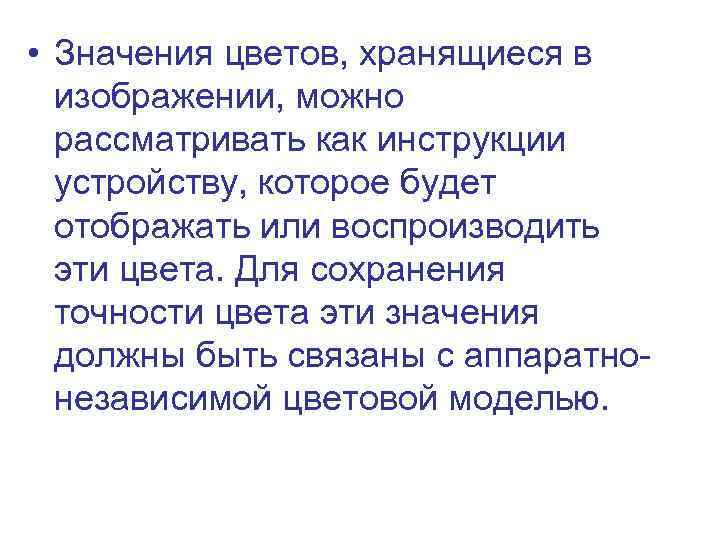

• Значения цветов, хранящиеся в изображении, можно рассматривать как инструкции устройству, которое будет отображать или воспроизводить эти цвета. Для сохранения точности цвета эти значения должны быть связаны с аппаратнонезависимой цветовой моделью.

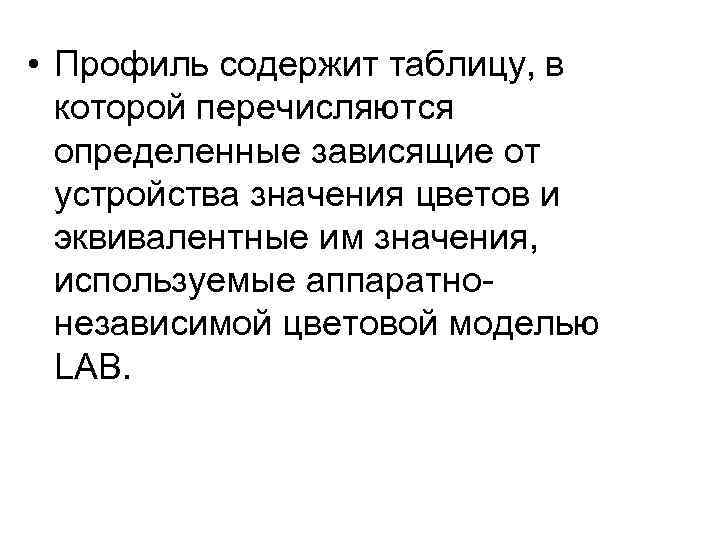

• Профиль содержит таблицу, в которой перечисляются определенные зависящие от устройства значения цветов и эквивалентные им значения, используемые аппаратнонезависимой цветовой моделью LAB.

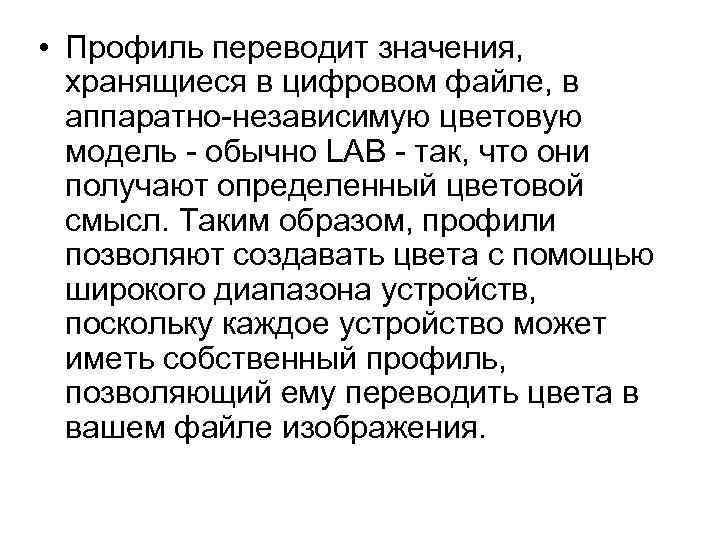

• Профиль переводит значения, хранящиеся в цифровом файле, в аппаратно-независимую цветовую модель - обычно LAB - так, что они получают определенный цветовой смысл. Таким образом, профили позволяют создавать цвета с помощью широкого диапазона устройств, поскольку каждое устройство может иметь собственный профиль, позволяющий ему переводить цвета в вашем файле изображения.

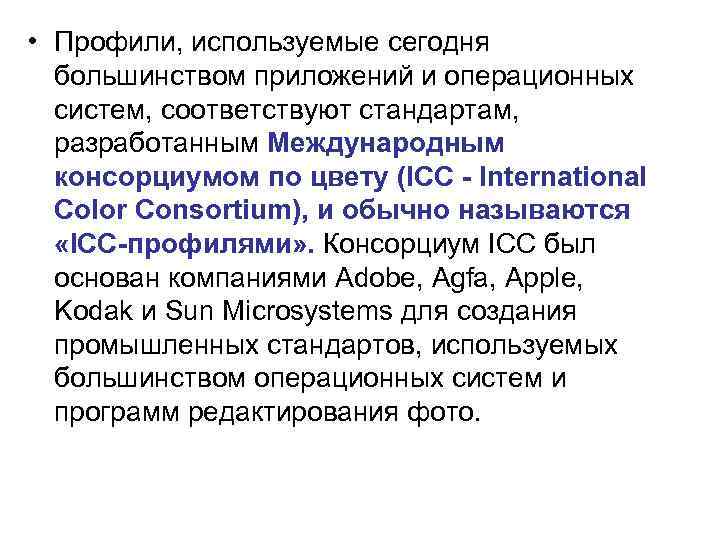

• Профили, используемые сегодня большинством приложений и операционных систем, соответствуют стандартам, разработанным Международным консорциумом по цвету (ICC - International Color Consortium), и обычно называются «ICC-профилями» . Консорциум ICC был основан компаниями Adobe, Agfa, Apple, Kodak и Sun Microsystems для создания промышленных стандартов, используемых большинством операционных систем и программ редактирования фото.

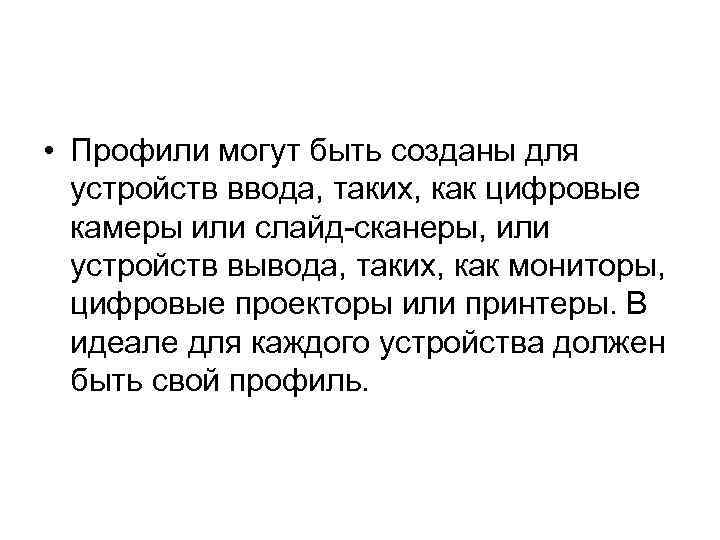

• Профили могут быть созданы для устройств ввода, таких, как цифровые камеры или слайд-сканеры, или устройств вывода, таких, как мониторы, цифровые проекторы или принтеры. В идеале для каждого устройства должен быть свой профиль.

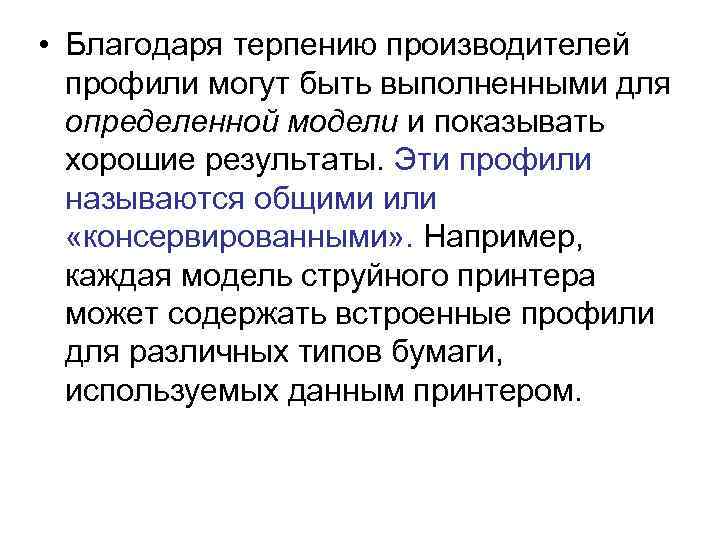

• Благодаря терпению производителей профили могут быть выполненными для определенной модели и показывать хорошие результаты. Эти профили называются общими или «консервированными» . Например, каждая модель струйного принтера может содержать встроенные профили для различных типов бумаги, используемых данным принтером.

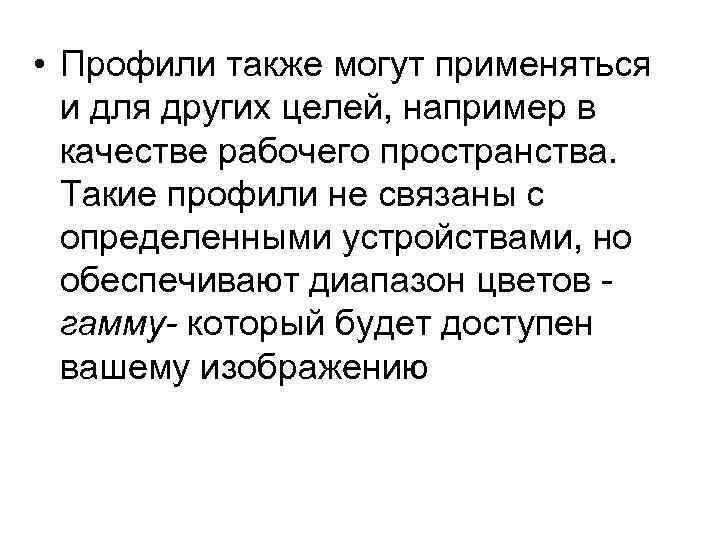

• Профили также могут применяться и для других целей, например в качестве рабочего пространства. Такие профили не связаны с определенными устройствами, но обеспечивают диапазон цветов гамму- который будет доступен вашему изображению

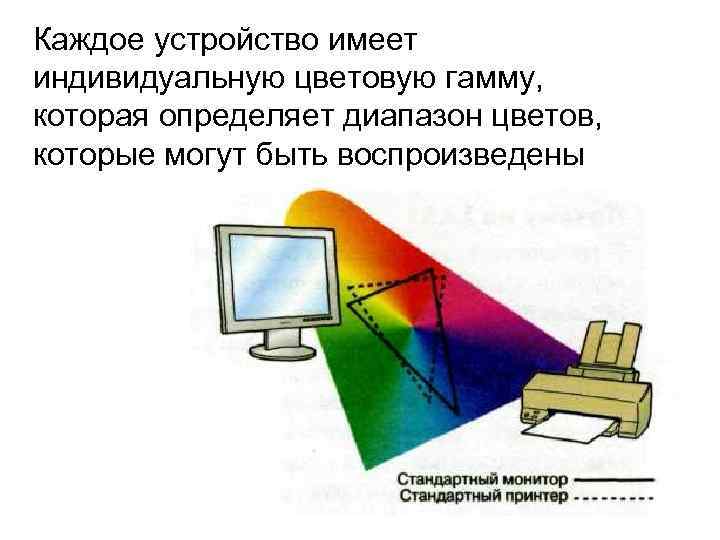

Каждое устройство имеет индивидуальную цветовую гамму, которая определяет диапазон цветов, которые могут быть воспроизведены

• Независимо от их предназначения описания цветового поведения определенного устройства или определения рабочего пространства редактирования фото - профили обеспечивают связь между цветовыми значениями, хранящимися в файле изображения или интерпретируемыми устройством ввода или вывода, с действительными цветами, воспринимаемыми зрительной системой человека.

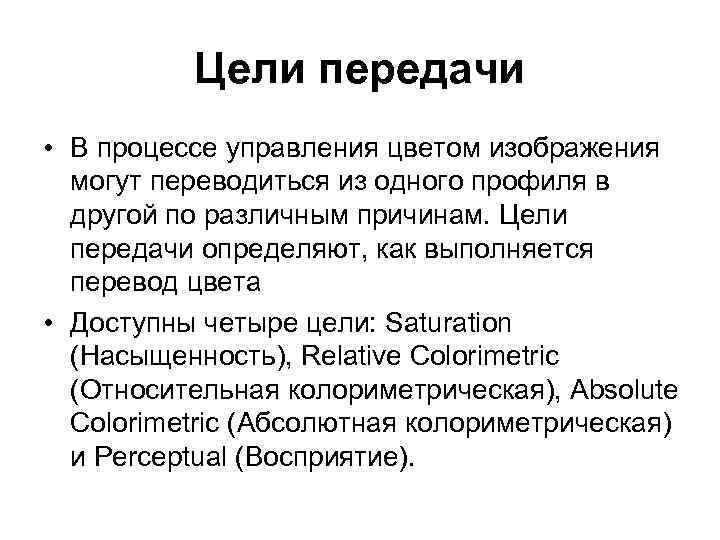

Цели передачи • В процессе управления цветом изображения могут переводиться из одного профиля в другой по различным причинам. Цели передачи определяют, как выполняется перевод цвета • Доступны четыре цели: Saturation (Насыщенность), Relative Colorimetric (Относительная колориметрическая), Absolute Colorimetric (Абсолютная колориметрическая) и Perceptual (Восприятие).

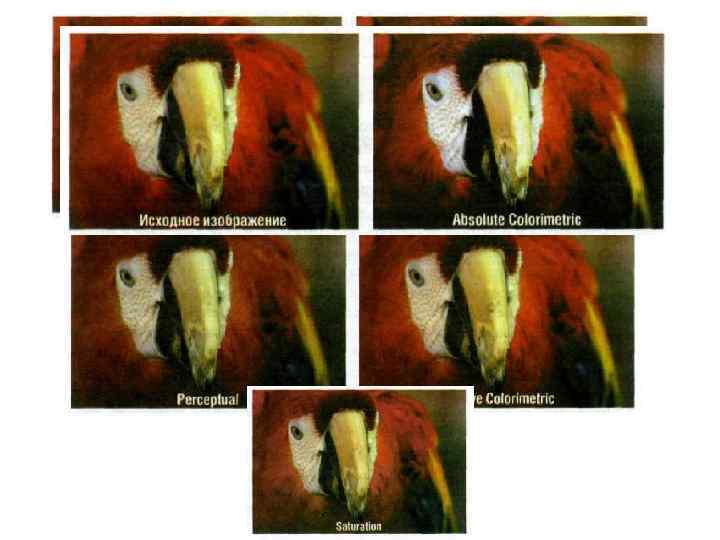

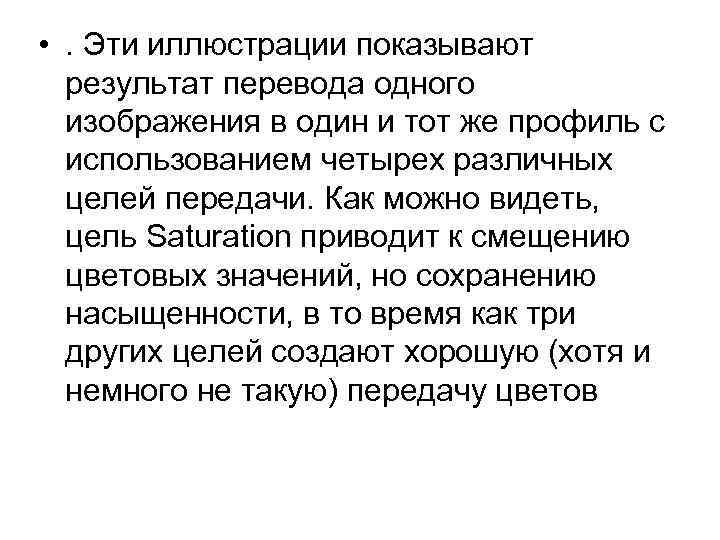

• . Эти иллюстрации показывают результат перевода одного изображения в один и тот же профиль с использованием четырех различных целей передачи. Как можно видеть, цель Saturation приводит к смещению цветовых значений, но сохранению насыщенности, в то время как три других целей создают хорошую (хотя и немного не такую) передачу цветов

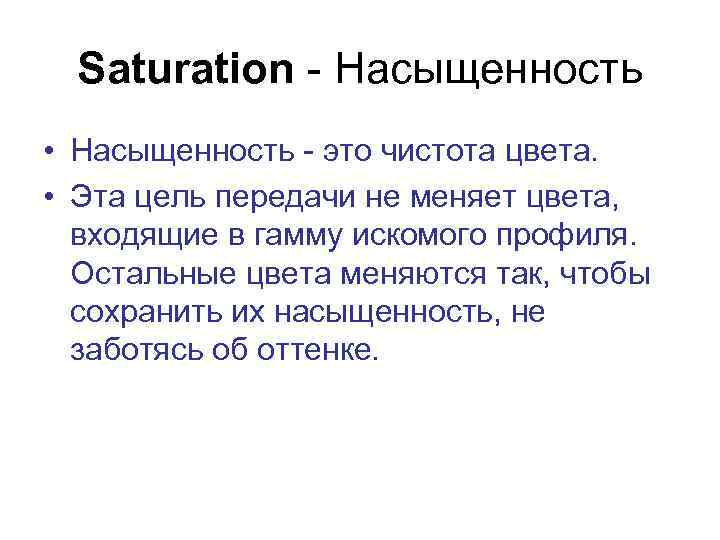

Saturation - Насыщенность • Насыщенность - это чистота цвета. • Эта цель передачи не меняет цвета, входящие в гамму искомого профиля. Остальные цвета меняются так, чтобы сохранить их насыщенность, не заботясь об оттенке.

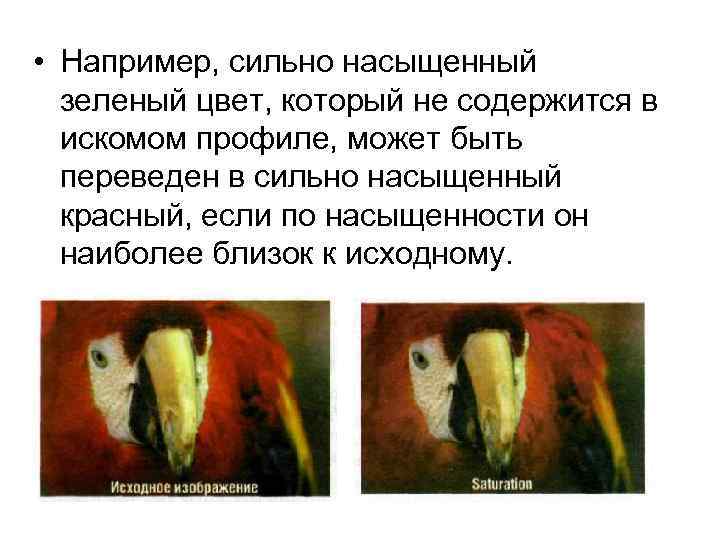

• Например, сильно насыщенный зеленый цвет, который не содержится в искомом профиле, может быть переведен в сильно насыщенный красный, если по насыщенности он наиболее близок к исходному.

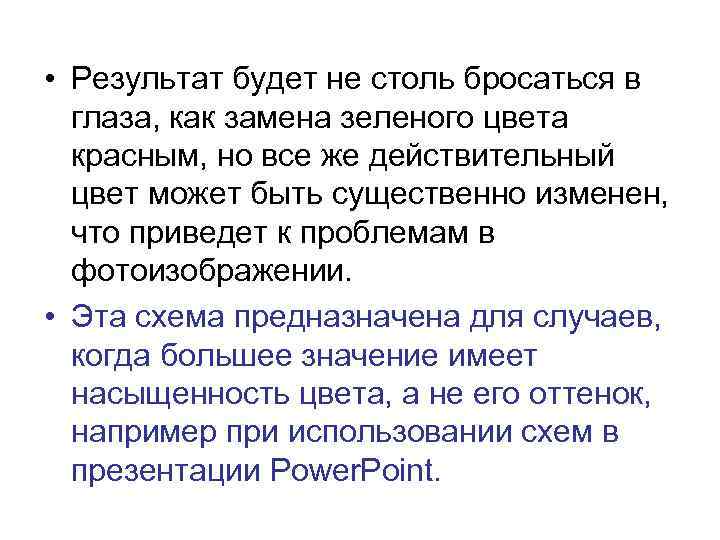

• Результат будет не столь бросаться в глаза, как замена зеленого цвета красным, но все же действительный цвет может быть существенно изменен, что приведет к проблемам в фотоизображении. • Эта схема предназначена для случаев, когда большее значение имеет насыщенность цвета, а не его оттенок, например при использовании схем в презентации Power. Point.

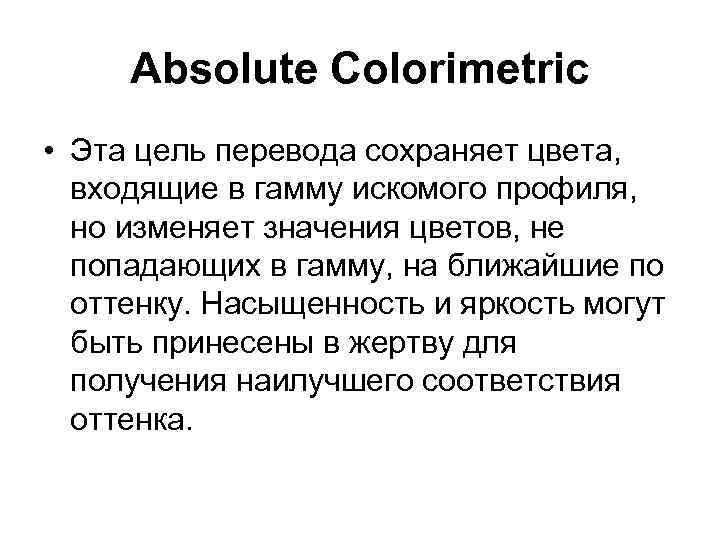

Absolute Colorimetric • Эта цель перевода сохраняет цвета, входящие в гамму искомого профиля, но изменяет значения цветов, не попадающих в гамму, на ближайшие по оттенку. Насыщенность и яркость могут быть принесены в жертву для получения наилучшего соответствия оттенка.

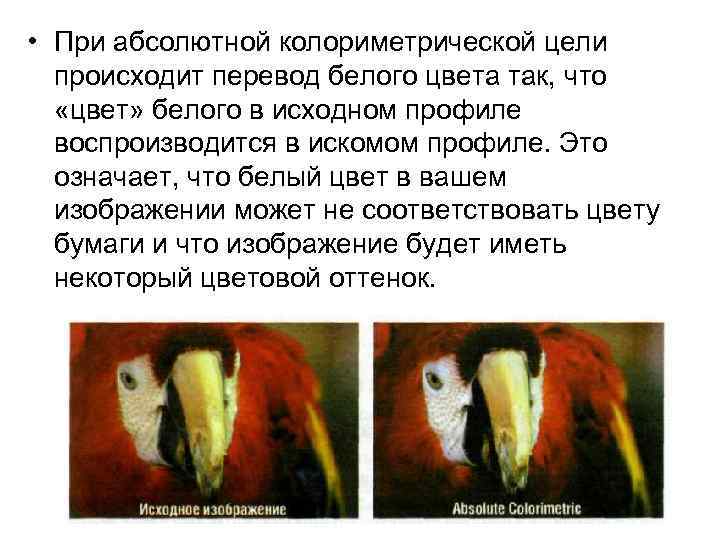

• При абсолютной колориметрической цели происходит перевод белого цвета так, что «цвет» белого в исходном профиле воспроизводится в искомом профиле. Это означает, что белый цвет в вашем изображении может не соответствовать цвету бумаги и что изображение будет иметь некоторый цветовой оттенок.

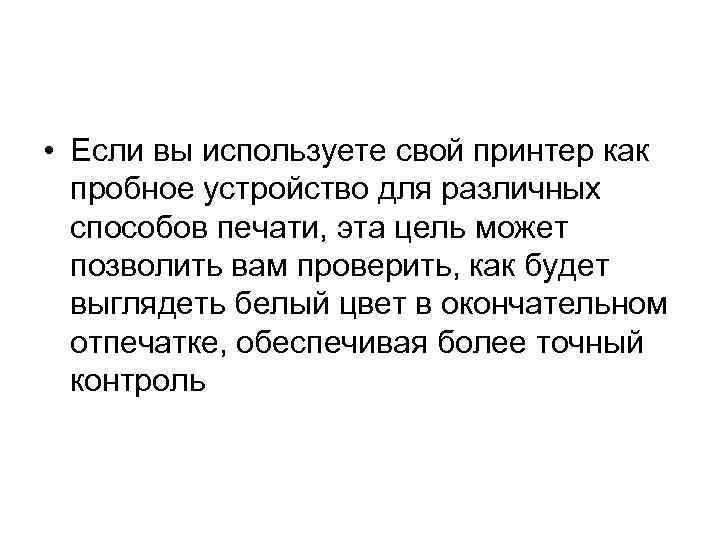

• Если вы используете свой принтер как пробное устройство для различных способов печати, эта цель может позволить вам проверить, как будет выглядеть белый цвет в окончательном отпечатке, обеспечивая более точный контроль

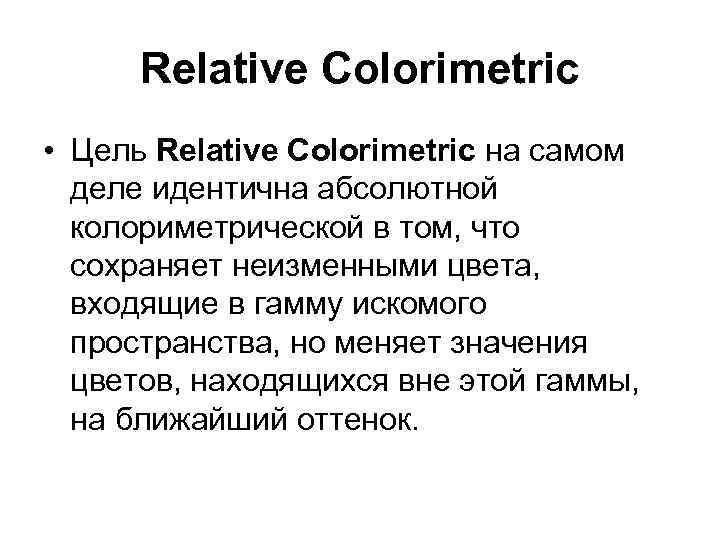

Relative Colorimetric • Цель Relative Colorimetric на самом деле идентична абсолютной колориметрической в том, что сохраняет неизменными цвета, входящие в гамму искомого пространства, но меняет значения цветов, находящихся вне этой гаммы, на ближайший оттенок.

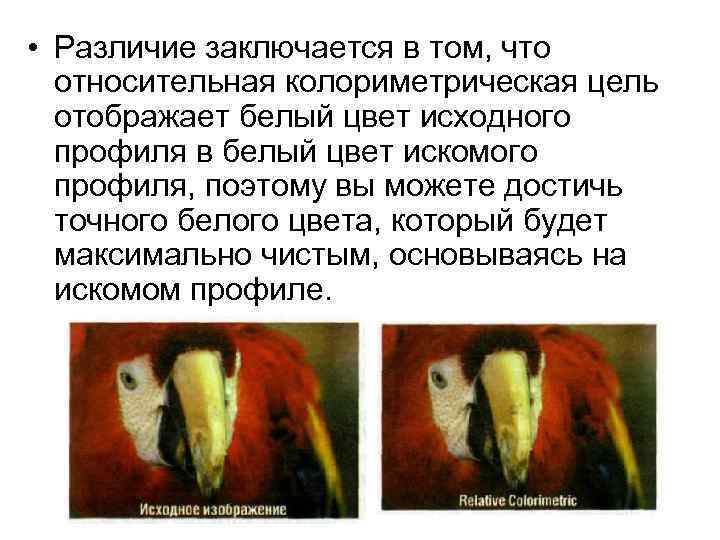

• Различие заключается в том, что относительная колориметрическая цель отображает белый цвет исходного профиля в белый цвет искомого профиля, поэтому вы можете достичь точного белого цвета, который будет максимально чистым, основываясь на искомом профиле.

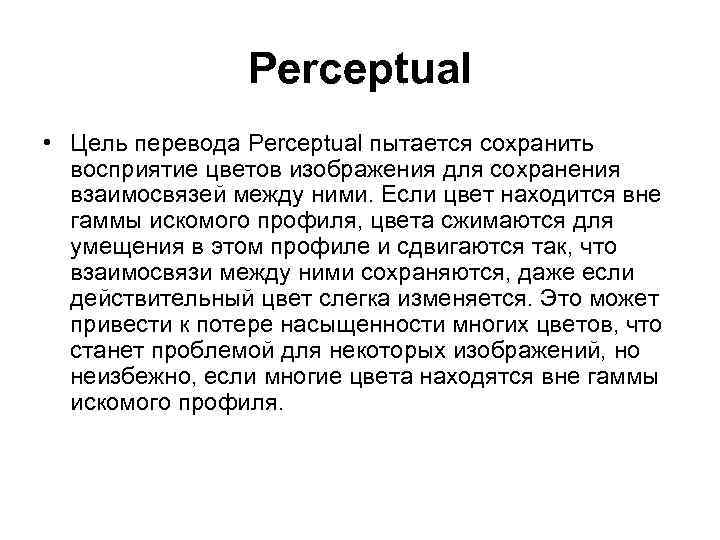

Perceptual • Цель перевода Perceptual пытается сохранить восприятие цветов изображения для сохранения взаимосвязей между ними. Если цвет находится вне гаммы искомого профиля, цвета сжимаются для умещения в этом профиле и сдвигаются так, что взаимосвязи между ними сохраняются, даже если действительный цвет слегка изменяется. Это может привести к потере насыщенности многих цветов, что станет проблемой для некоторых изображений, но неизбежно, если многие цвета находятся вне гаммы искомого профиля.

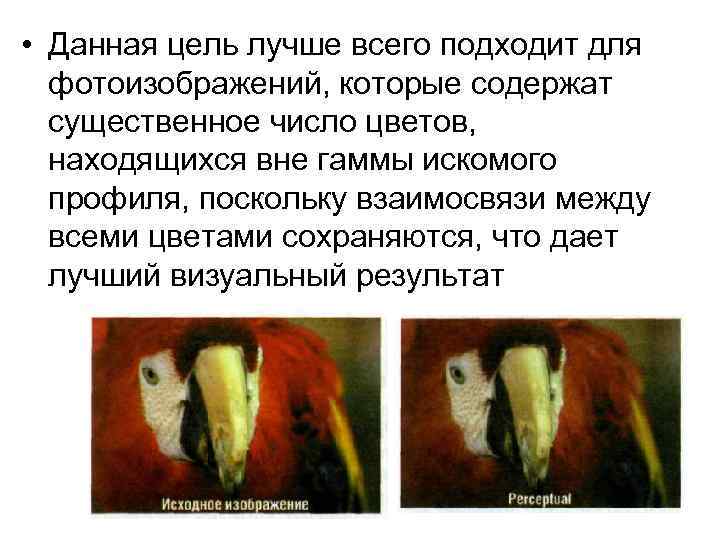

• Данная цель лучше всего подходит для фотоизображений, которые содержат существенное число цветов, находящихся вне гаммы искомого профиля, поскольку взаимосвязи между всеми цветами сохраняются, что дает лучший визуальный результат

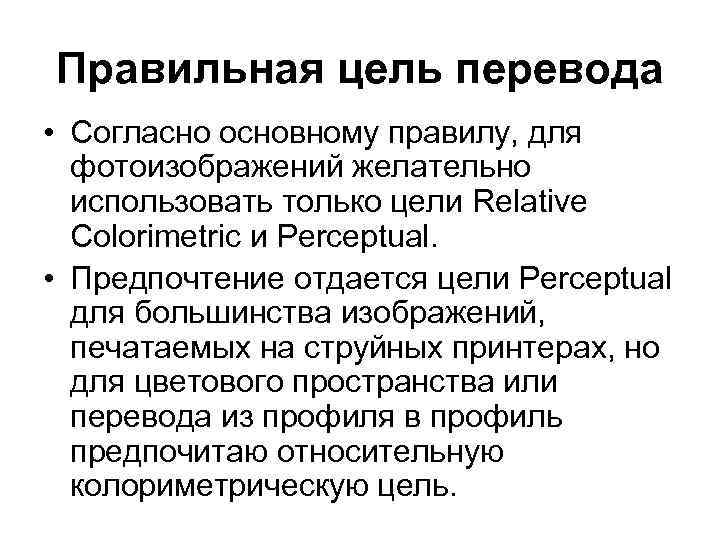

Правильная цель перевода • Согласно основному правилу, для фотоизображений желательно использовать только цели Relative Colorimetric и Perceptual. • Предпочтение отдается цели Perceptual для большинства изображений, печатаемых на струйных принтерах, но для цветового пространства или перевода из профиля в профиль предпочитаю относительную колориметрическую цель.

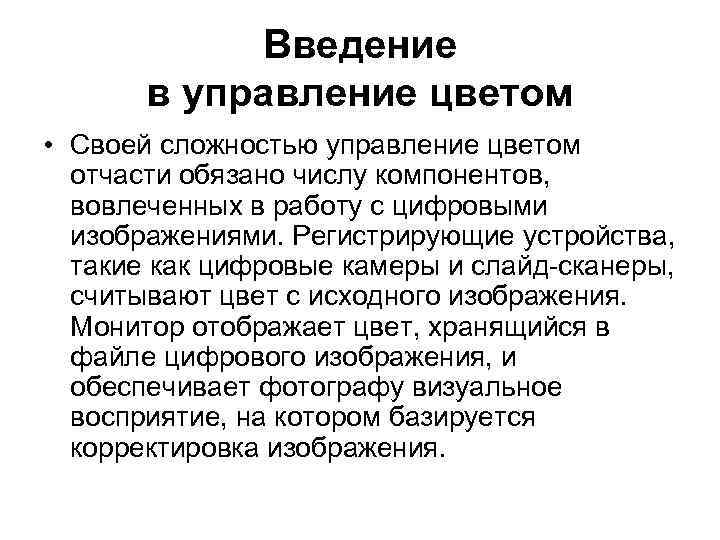

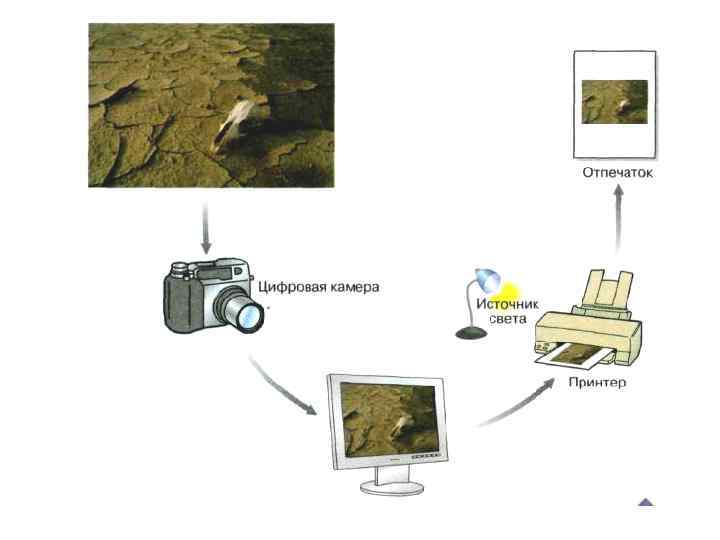

Введение в управление цветом • Своей сложностью управление цветом отчасти обязано числу компонентов, вовлеченных в работу с цифровыми изображениями. Регистрирующие устройства, такие как цифровые камеры и слайд-сканеры, считывают цвет с исходного изображения. Монитор отображает цвет, хранящийся в файле цифрового изображения, и обеспечивает фотографу визуальное восприятие, на котором базируется корректировка изображения.

• Программные установки определяют доступные цвета для редактирования в файле изображения. Наконец, принтер пытается воспроизвести цвета, хранимые в файле изображения. Для обеспечения правильного цвета на всех этапах процесса нужно управлять всеми этими компонентами.

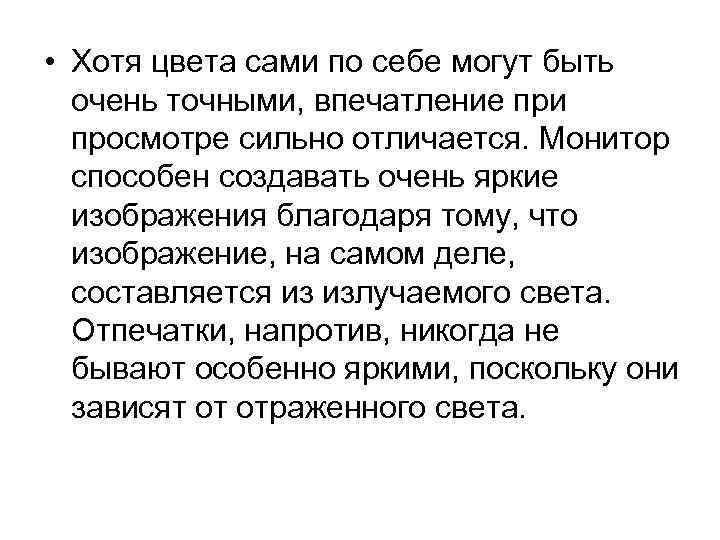

• Хотя цвета сами по себе могут быть очень точными, впечатление при просмотре сильно отличается. Монитор способен создавать очень яркие изображения благодаря тому, что изображение, на самом деле, составляется из излучаемого света. Отпечатки, напротив, никогда не бывают особенно яркими, поскольку они зависят от отраженного света.

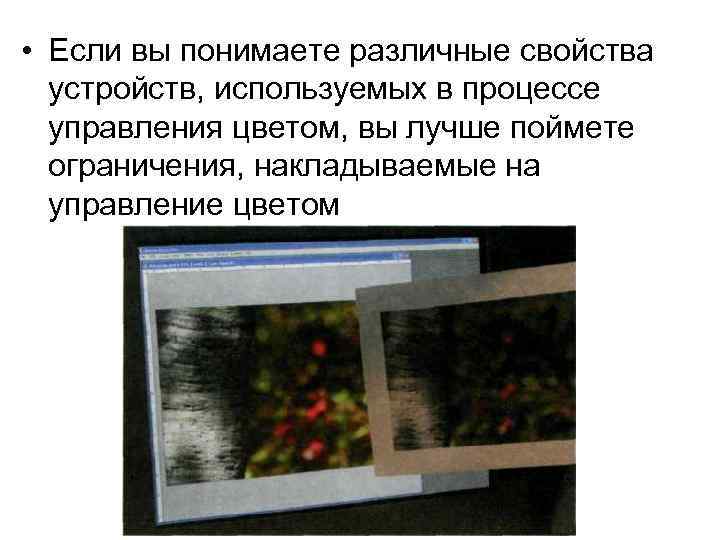

• Если вы понимаете различные свойства устройств, используемых в процессе управления цветом, вы лучше поймете ограничения, накладываемые на управление цветом

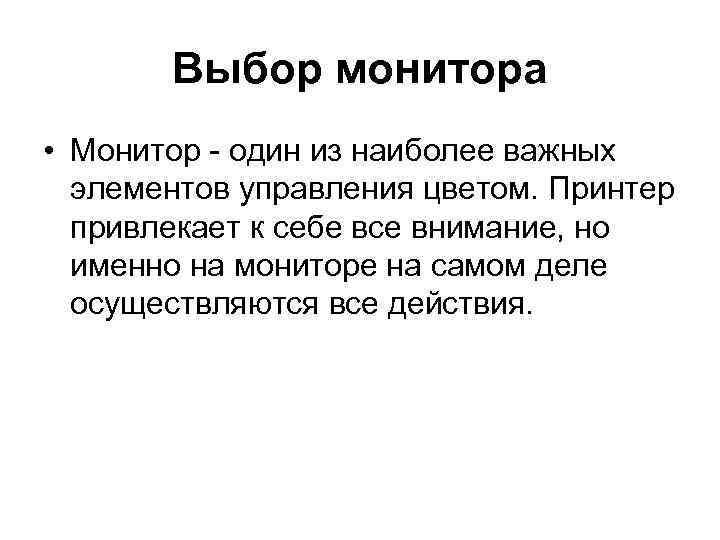

Выбор монитора • Монитор - один из наиболее важных элементов управления цветом. Принтер привлекает к себе все внимание, но именно на мониторе на самом деле осуществляются все действия.

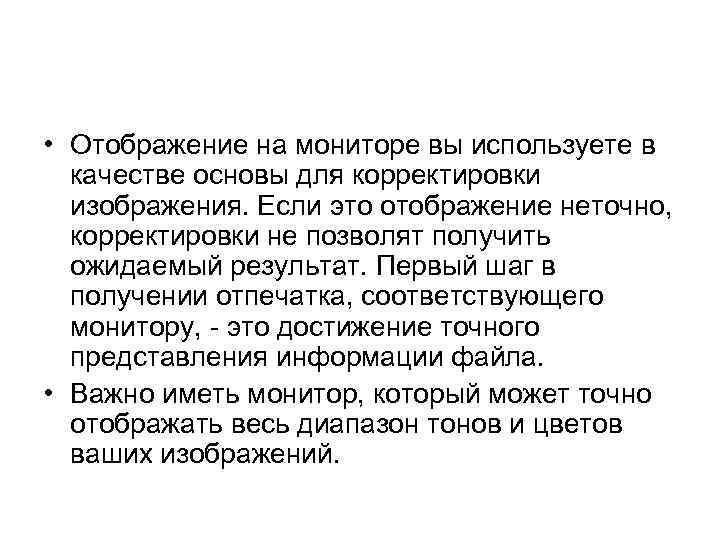

• Отображение на мониторе вы используете в качестве основы для корректировки изображения. Если это отображение неточно, корректировки не позволят получить ожидаемый результат. Первый шаг в получении отпечатка, соответствующего монитору, - это достижение точного представления информации файла. • Важно иметь монитор, который может точно отображать весь диапазон тонов и цветов ваших изображений.

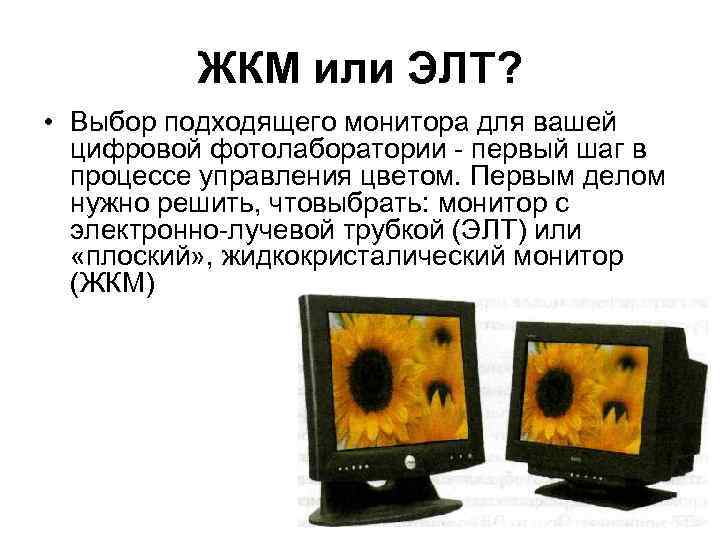

ЖКМ или ЭЛТ? • Выбор подходящего монитора для вашей цифровой фотолаборатории - первый шаг в процессе управления цветом. Первым делом нужно решить, чтовыбрать: монитор с электронно-лучевой трубкой (ЭЛТ) или «плоский» , жидкокристалический монитор (ЖКМ)

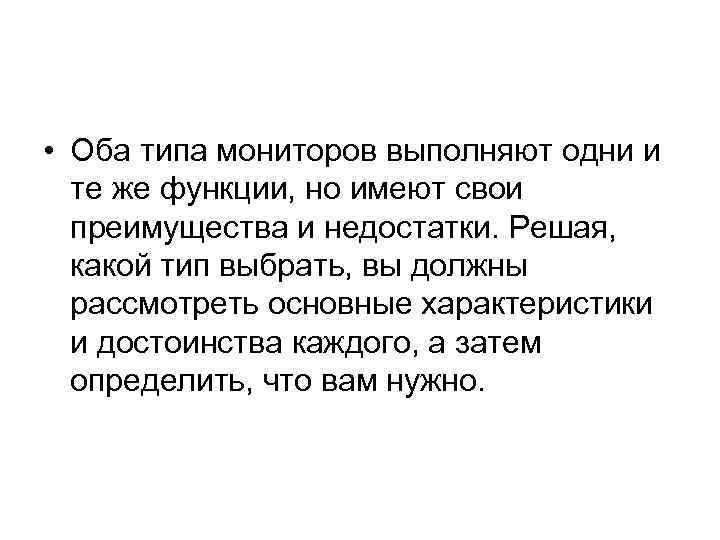

• Оба типа мониторов выполняют одни и те же функции, но имеют свои преимущества и недостатки. Решая, какой тип выбрать, вы должны рассмотреть основные характеристики и достоинства каждого, а затем определить, что вам нужно.

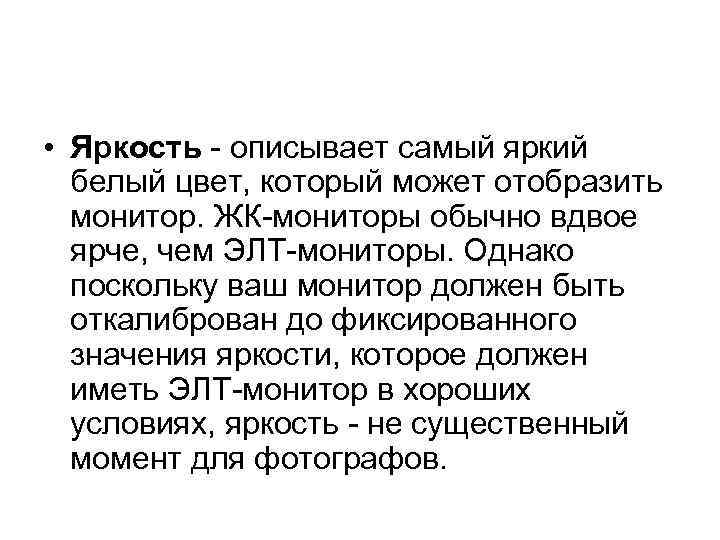

• Яркость - описывает самый яркий белый цвет, который может отобразить монитор. ЖК-мониторы обычно вдвое ярче, чем ЭЛТ-мониторы. Однако поскольку ваш монитор должен быть откалиброван до фиксированного значения яркости, которое должен иметь ЭЛТ-монитор в хороших условиях, яркость - не существенный момент для фотографов.

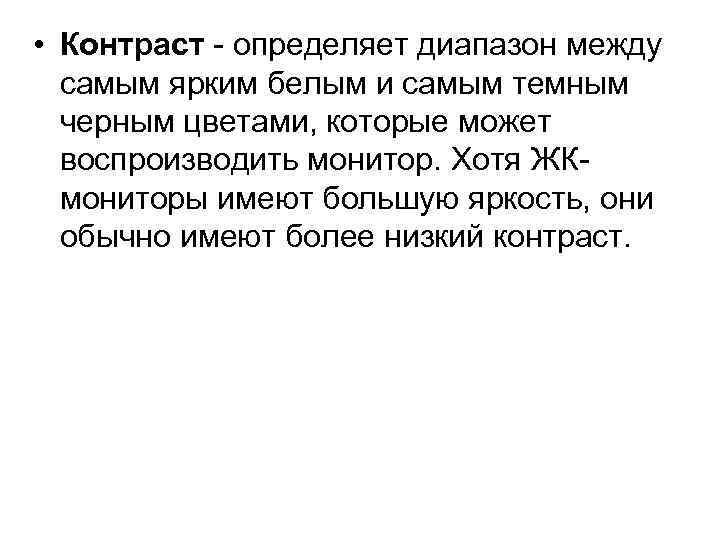

• Контраст - определяет диапазон между самым ярким белым и самым темным черным цветами, которые может воспроизводить монитор. Хотя ЖКмониторы имеют большую яркость, они обычно имеют более низкий контраст.

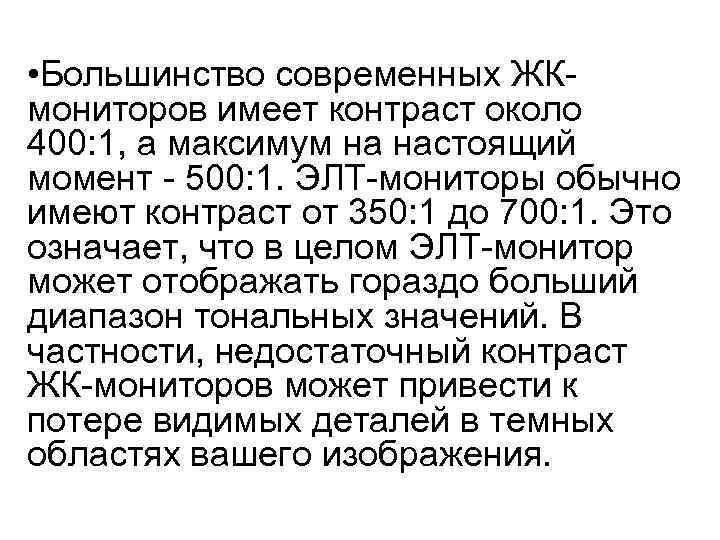

• Большинство современных ЖКмониторов имеет контраст около 400: 1, а максимум на настоящий момент - 500: 1. ЭЛТ-мониторы обычно имеют контраст от 350: 1 до 700: 1. Это означает, что в целом ЭЛТ-монитор может отображать гораздо больший диапазон тональных значений. В частности, недостаточный контраст ЖК-мониторов может привести к потере видимых деталей в темных областях вашего изображения.

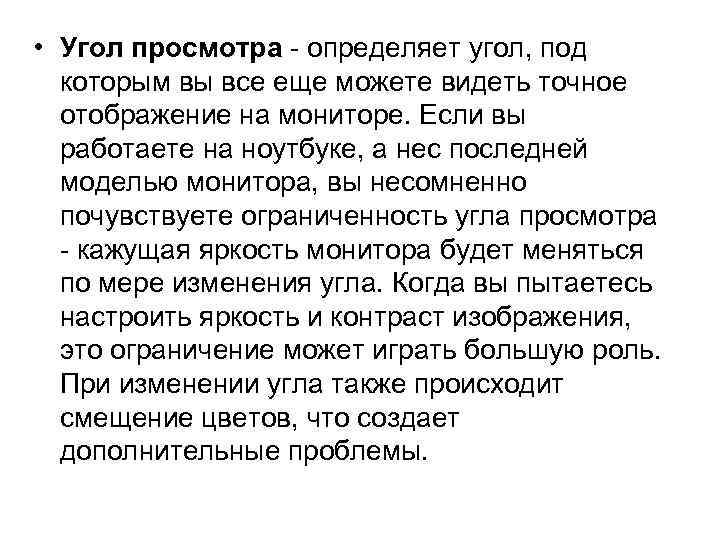

• Угол просмотра - определяет угол, под которым вы все еще можете видеть точное отображение на мониторе. Если вы работаете на ноутбуке, а нес последней моделью монитора, вы несомненно почувствуете ограниченность угла просмотра - кажущая яркость монитора будет меняться по мере изменения угла. Когда вы пытаетесь настроить яркость и контраст изображения, это ограничение может играть большую роль. При изменении угла также происходит смещение цветов, что создает дополнительные проблемы.

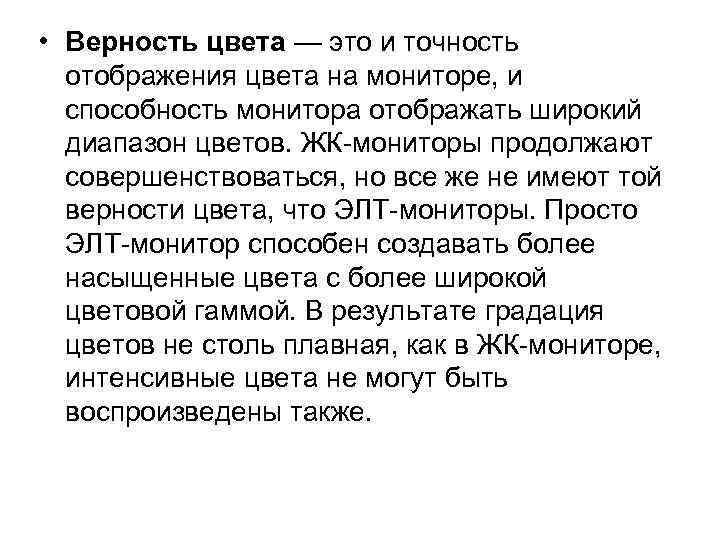

• Верность цвета — это и точность отображения цвета на мониторе, и способность монитора отображать широкий диапазон цветов. ЖК-мониторы продолжают совершенствоваться, но все же не имеют той верности цвета, что ЭЛТ-мониторы. Просто ЭЛТ-монитор способен создавать более насыщенные цвета с более широкой цветовой гаммой. В результате градация цветов не столь плавная, как в ЖК-мониторе, интенсивные цвета не могут быть воспроизведены также.

• Частота обновления /время откликаопределяет, как быстро обновляется изображение на мониторе. Даже когда на экране ничего не меняется, в действительности монитор обновляется много раз в секунду. Этот термин описывает два разных понятия для ЭЛТ- и ЖКмониторов. • Для ЭЛТ-монитора высокая частота обновления необходима, чтобы избежать мерцания. Если частота слишком низка, монитор будет казаться мерцающим, что может отвлекать. • Большинство ЭЛТ-мониторов сейчас способны иметь частоту обновления 85 Гц и выше, обеспечивая немерцающее отображение.

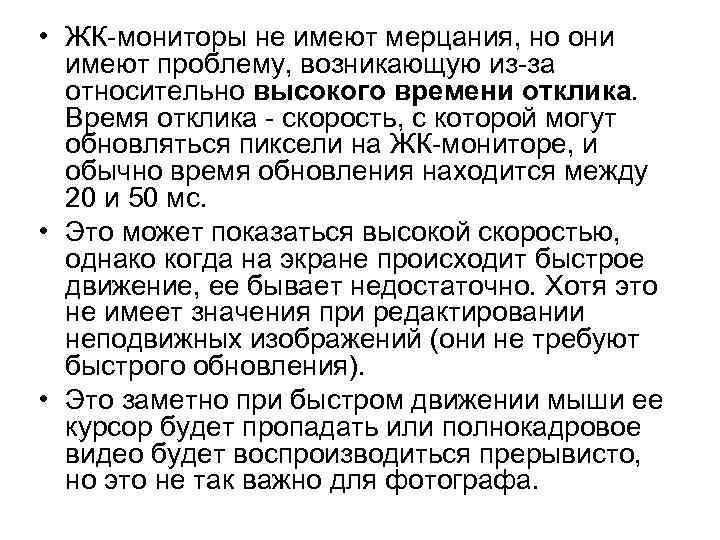

• ЖК-мониторы не имеют мерцания, но они имеют проблему, возникающую из-за относительно высокого времени отклика. Время отклика - скорость, с которой могут обновляться пиксели на ЖК-мониторе, и обычно время обновления находится между 20 и 50 мс. • Это может показаться высокой скоростью, однако когда на экране происходит быстрое движение, ее бывает недостаточно. Хотя это не имеет значения при редактировании неподвижных изображений (они не требуют быстрого обновления). • Это заметно при быстром движении мыши ее курсор будет пропадать или полнокадровое видео будет воспроизводиться прерывисто, но это не так важно для фотографа.

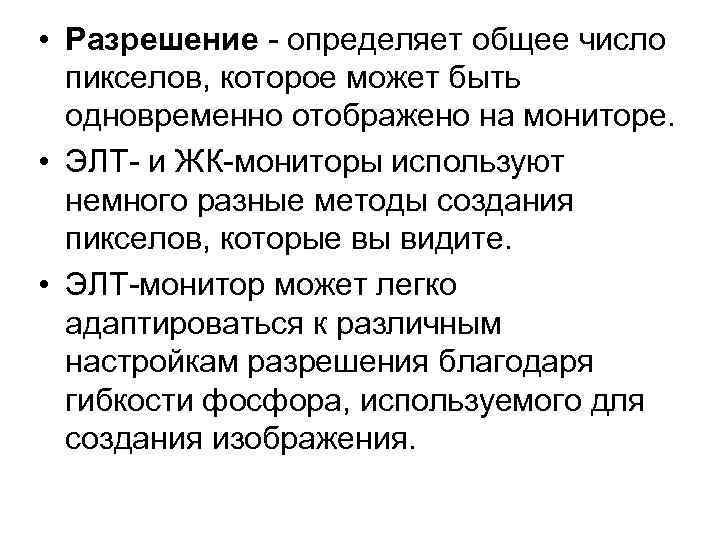

• Разрешение - определяет общее число пикселов, которое может быть одновременно отображено на мониторе. • ЭЛТ- и ЖК-мониторы используют немного разные методы создания пикселов, которые вы видите. • ЭЛТ-монитор может легко адаптироваться к различным настройкам разрешения благодаря гибкости фосфора, используемого для создания изображения.

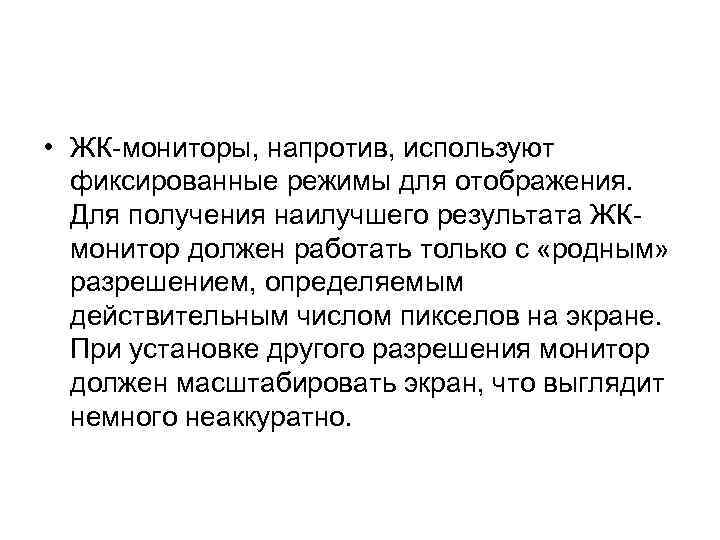

• ЖК-мониторы, напротив, используют фиксированные режимы для отображения. Для получения наилучшего результата ЖКмонитор должен работать только с «родным» разрешением, определяемым действительным числом пикселов на экране. При установке другого разрешения монитор должен масштабировать экран, что выглядит немного неаккуратно.

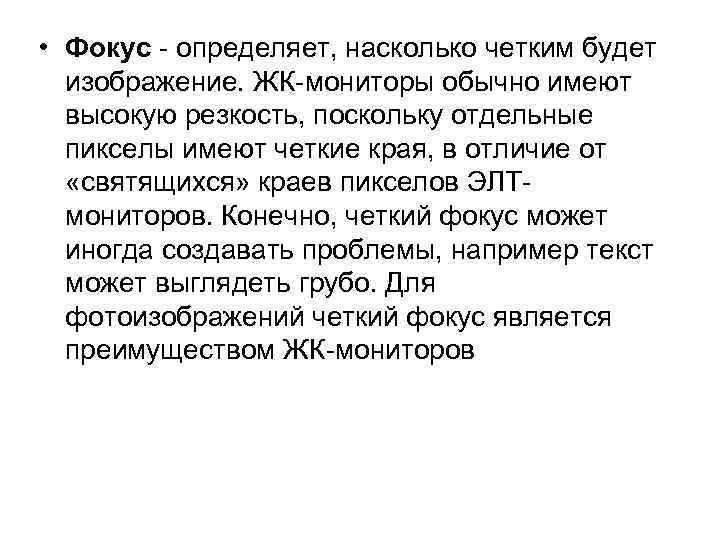

• Фокус - определяет, насколько четким будет изображение. ЖК-мониторы обычно имеют высокую резкость, поскольку отдельные пикселы имеют четкие края, в отличие от «святящихся» краев пикселов ЭЛТмониторов. Конечно, четкий фокус может иногда создавать проблемы, например текст может выглядеть грубо. Для фотоизображений четкий фокус является преимуществом ЖК-мониторов

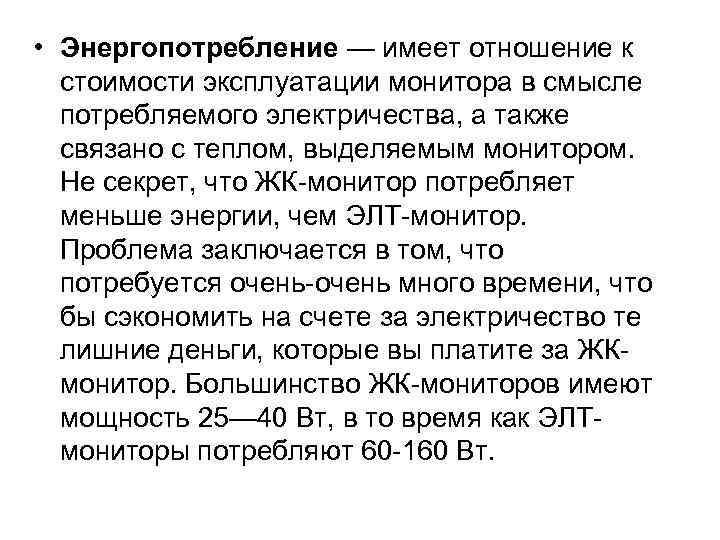

• Энергопотребление — имеет отношение к стоимости эксплуатации монитора в смысле потребляемого электричества, а также связано с теплом, выделяемым монитором. Не секрет, что ЖК-монитор потребляет меньше энергии, чем ЭЛТ-монитор. Проблема заключается в том, что потребуется очень-очень много времени, что бы сэкономить на счете за электричество те лишние деньги, которые вы платите за ЖКмонитор. Большинство ЖК-мониторов имеют мощность 25— 40 Вт, в то время как ЭЛТмониторы потребляют 60 -160 Вт.

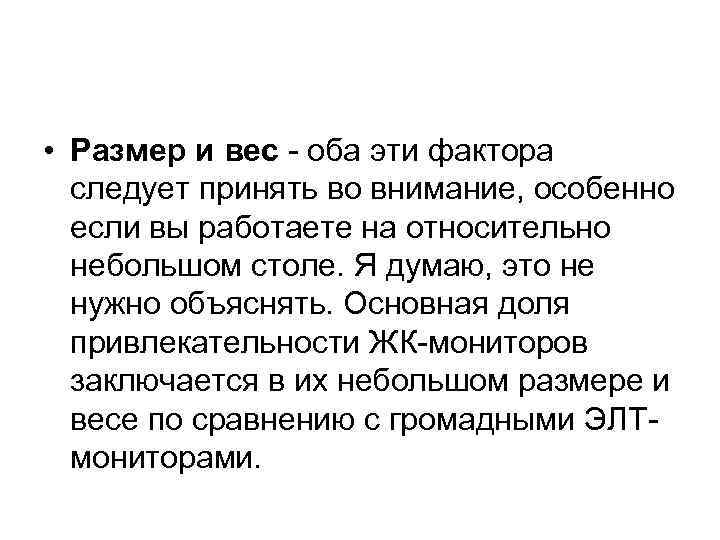

• Размер и вес - оба эти фактора следует принять во внимание, особенно если вы работаете на относительно небольшом столе. Я думаю, это не нужно объяснять. Основная доля привлекательности ЖК-мониторов заключается в их небольшом размере и весе по сравнению с громадными ЭЛТмониторами.

• Отсвечивание от поверхности монитора может раздражать, когда вы пытаетесь работать с изображением. • Избежать отсвечивания можно, уменьшив до минимума освещение на вашем рабочем месте. • У ЭЛТ-монитора стеклянный экран, что делает его более подверженным отблескам, даже при нанесении антибликового покрытия. ЖК-мониторы имеют поверхность с более матовой обработкой, которая, естественно, меньше отсвечивает, даже по сравнению с ЭЛТ-мониторами с антибликовым покрытием.

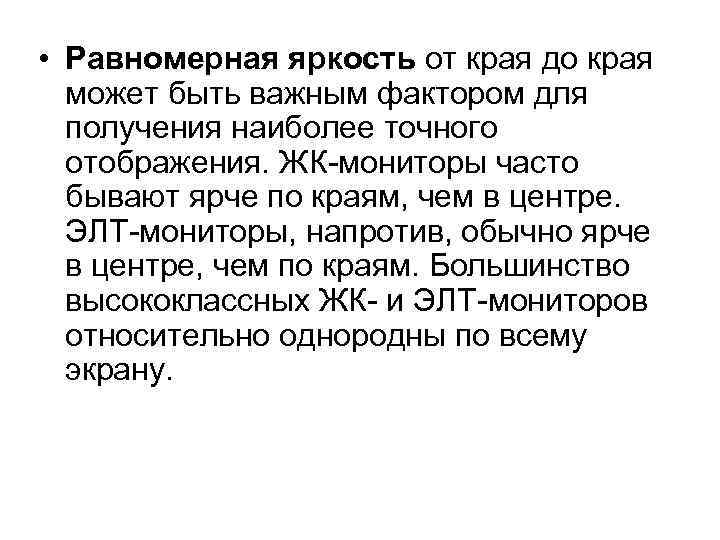

• Равномерная яркость от края до края может быть важным фактором для получения наиболее точного отображения. ЖК-мониторы часто бывают ярче по краям, чем в центре. ЭЛТ-мониторы, напротив, обычно ярче в центре, чем по краям. Большинство высококлассных ЖК- и ЭЛТ-мониторов относительно однородны по всему экрану.

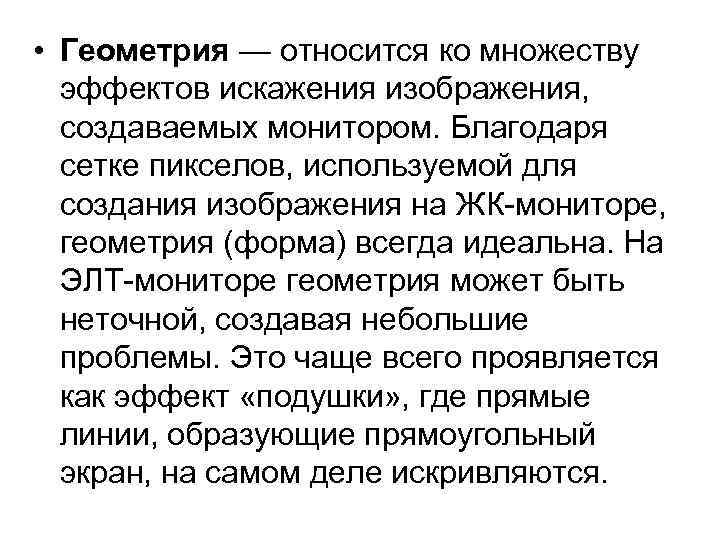

• Геометрия — относится ко множеству эффектов искажения изображения, создаваемых монитором. Благодаря сетке пикселов, используемой для создания изображения на ЖК-мониторе, геометрия (форма) всегда идеальна. На ЭЛТ-мониторе геометрия может быть неточной, создавая небольшие проблемы. Это чаще всего проявляется как эффект «подушки» , где прямые линии, образующие прямоугольный экран, на самом деле искривляются.

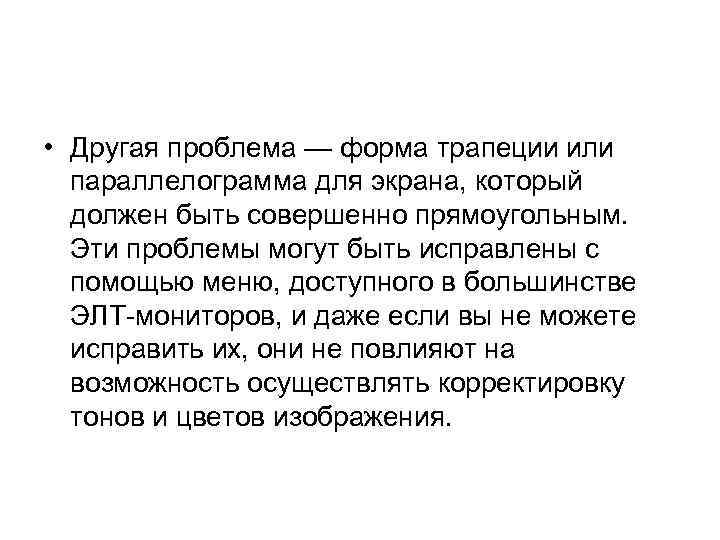

• Другая проблема — форма трапеции или параллелограмма для экрана, который должен быть совершенно прямоугольным. Эти проблемы могут быть исправлены с помощью меню, доступного в большинстве ЭЛТ-мониторов, и даже если вы не можете исправить их, они не повлияют на возможность осуществлять корректировку тонов и цветов изображения.

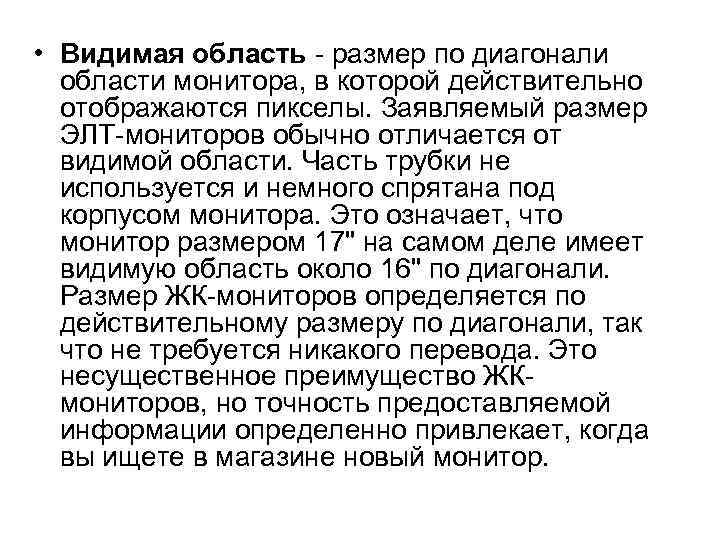

• Видимая область - размер по диагонали области монитора, в которой действительно отображаются пикселы. Заявляемый размер ЭЛТ-мониторов обычно отличается от видимой области. Часть трубки не используется и немного спрятана под корпусом монитора. Это означает, что монитор размером 17" на самом деле имеет видимую область около 16" по диагонали. Размер ЖК-мониторов определяется по действительному размеру по диагонали, так что не требуется никакого перевода. Это несущественное преимущество ЖКмониторов, но точность предоставляемой информации определенно привлекает, когда вы ищете в магазине новый монитор.

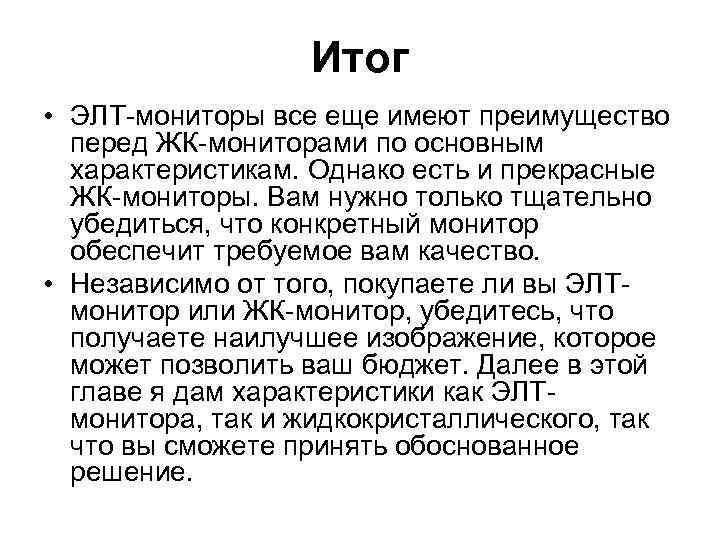

Итог • ЭЛТ-мониторы все еще имеют преимущество перед ЖК-мониторами по основным характеристикам. Однако есть и прекрасные ЖК-мониторы. Вам нужно только тщательно убедиться, что конкретный монитор обеспечит требуемое вам качество. • Независимо от того, покупаете ли вы ЭЛТмонитор или ЖК-монитор, убедитесь, что получаете наилучшее изображение, которое может позволить ваш бюджет. Далее в этой главе я дам характеристики как ЭЛТмонитора, так и жидкокристаллического, так что вы сможете принять обоснованное решение.

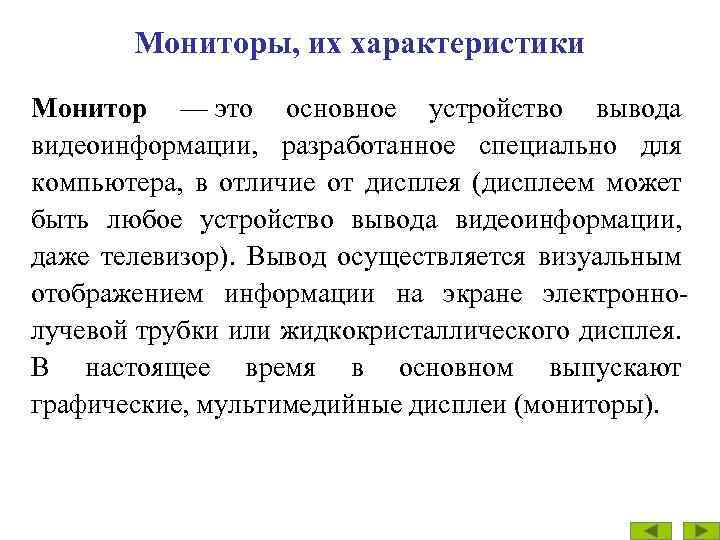

Мониторы, их характеристики Монитор — это основное устройство вывода видеоинформации, разработанное специально для компьютера, в отличие от дисплея (дисплеем может быть любое устройство вывода видеоинформации, даже телевизор). Вывод осуществляется визуальным отображением информации на экране электроннолучевой трубки или жидкокристаллического дисплея. В настоящее время в основном выпускают графические, мультимедийные дисплеи (мониторы).

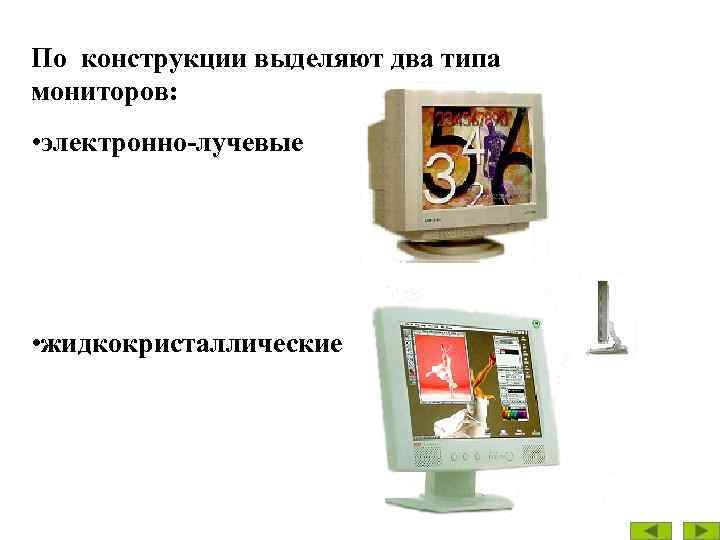

По конструкции выделяют два типа мониторов: • электронно-лучевые • жидкокристаллические

Основные характеристики мониторов на основе электроннолучевых трубок (ЭЛТ) 1. размер экрана 2. размер зерна 3. разрешающая способность 4. объем видеопамяти 5. глубина цвета 6. частота развертки

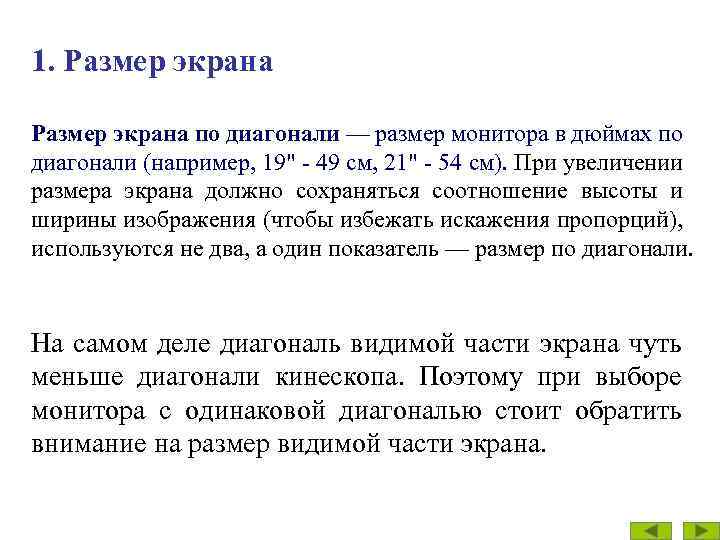

1. Размер экрана по диагонали — размер монитора в дюймах по диагонали (например, 19" - 49 см, 21" - 54 см). При увеличении размера экрана должно сохраняться соотношение высоты и ширины изображения (чтобы избежать искажения пропорций), используются не два, а один показатель — размер по диагонали. На самом деле диагональ видимой части экрана чуть меньше диагонали кинескопа. Поэтому при выборе монитора с одинаковой диагональю стоит обратить внимание на размер видимой части экрана.

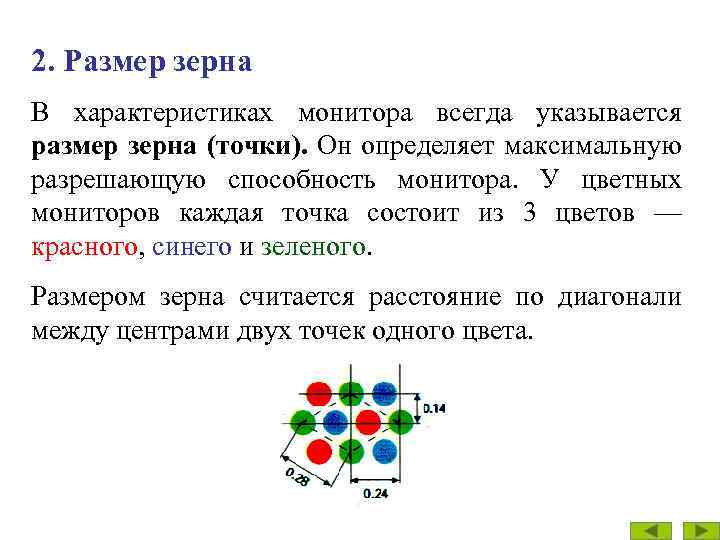

2. Размер зерна В характеристиках монитора всегда указывается размер зерна (точки). Он определяет максимальную разрешающую способность монитора. У цветных мониторов каждая точка состоит из 3 цветов — красного, синего и зеленого. Размером зерна считается расстояние по диагонали между центрами двух точек одного цвета.

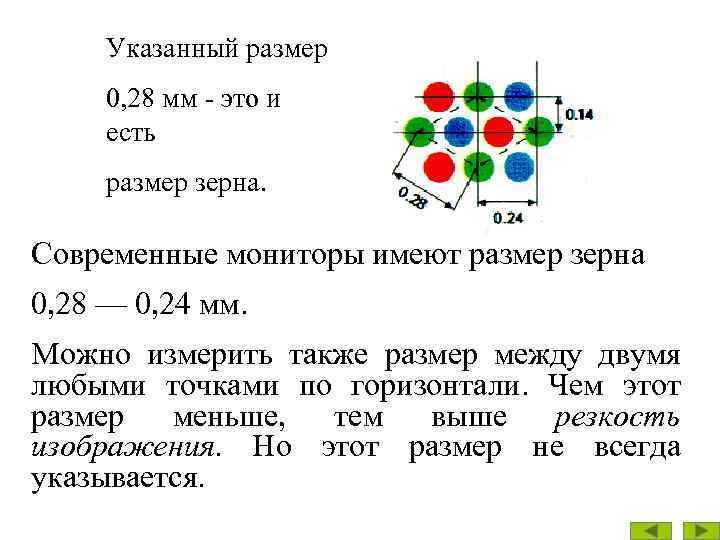

Указанный размер 0, 28 мм - это и есть размер зерна. Современные мониторы имеют размер зерна 0, 28 — 0, 24 мм. Можно измерить также размер между двумя любыми точками по горизонтали. Чем этот размер меньше, тем выше резкость изображения. Но этот размер не всегда указывается.

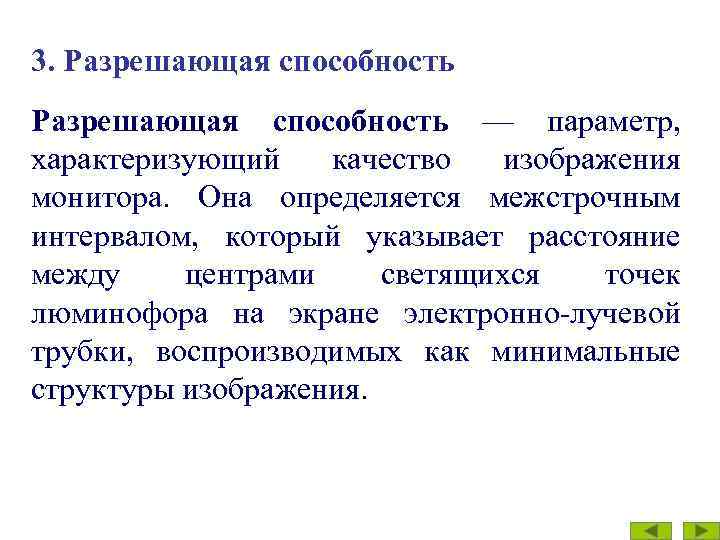

3. Разрешающая способность — параметр, характеризующий качество изображения монитора. Она определяется межстрочным интервалом, который указывает расстояние между центрами светящихся точек люминофора на экране электронно-лучевой трубки, воспроизводимых как минимальные структуры изображения.

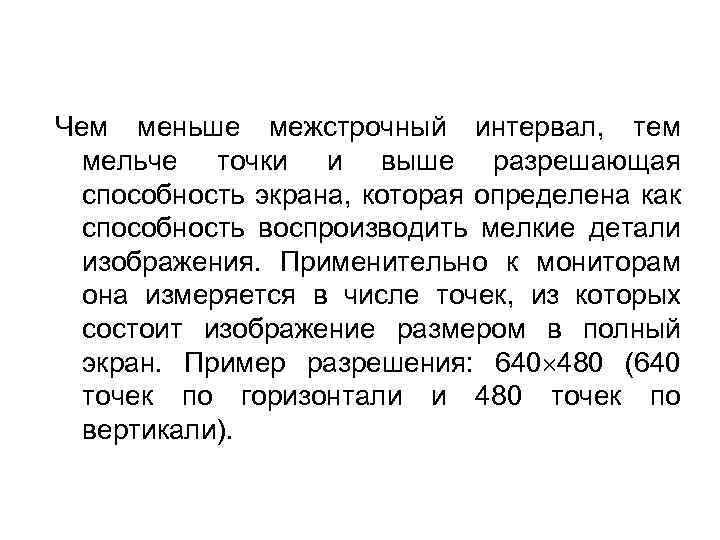

Чем меньше межстрочный интервал, тем мельче точки и выше разрешающая способность экрана, которая определена как способность воспроизводить мелкие детали изображения. Применительно к мониторам она измеряется в числе точек, из которых состоит изображение размером в полный экран. Пример разрешения: 640 480 (640 точек по горизонтали и 480 точек по вертикали).

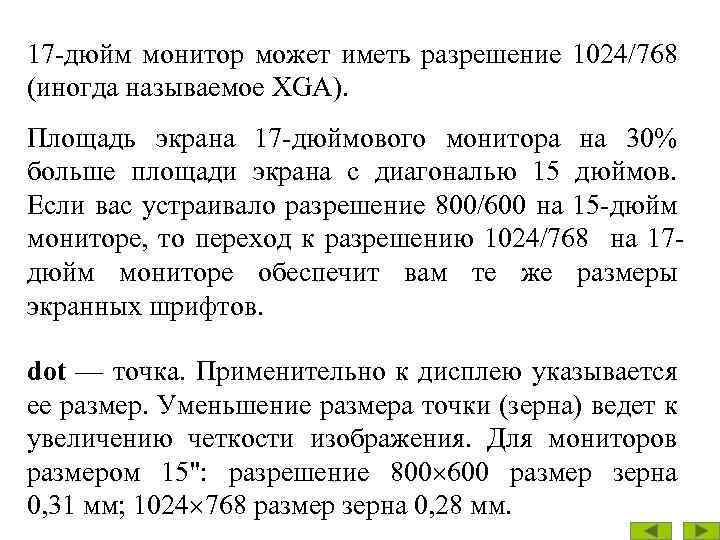

17 -дюйм монитор может иметь разрешение 1024/768 (иногда называемое XGA). Площадь экрана 17 -дюймового монитора на 30% больше площади экрана с диагональю 15 дюймов. Если вас устраивало разрешение 800/600 на 15 -дюйм мониторе, то переход к разрешению 1024/768 на 17 дюйм мониторе обеспечит вам те же размеры экранных шрифтов. dot — точка. Применительно к дисплею указывается ее размер. Уменьшение размера точки (зерна) ведет к увеличению четкости изображения. Для мониторов размером 15": разрешение 800 600 размер зерна 0, 31 мм; 1024 768 размер зерна 0, 28 мм.

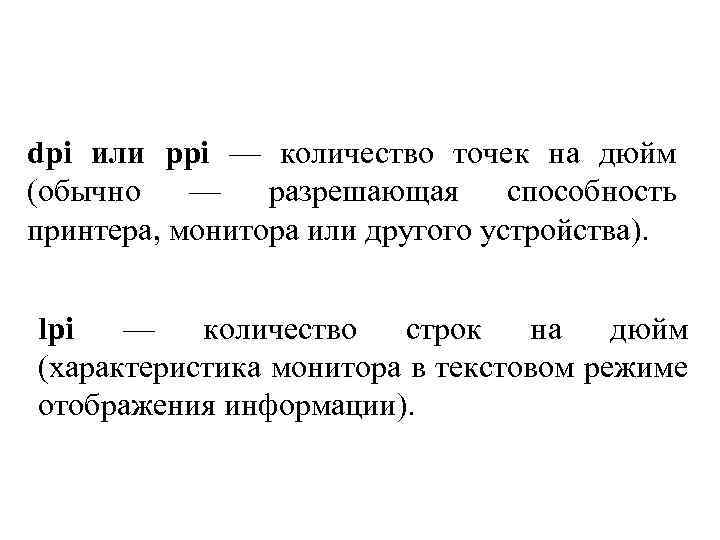

dpi или ppi — количество точек на дюйм (обычно — разрешающая способность принтера, монитора или другого устройства). lpi — количество строк на дюйм (характеристика монитора в текстовом режиме отображения информации).

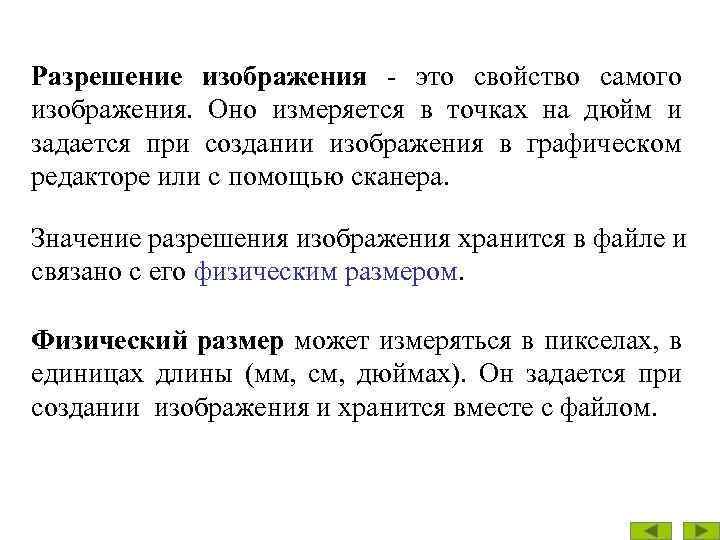

Разрешение изображения - это свойство самого изображения. Оно измеряется в точках на дюйм и задается при создании изображения в графическом редакторе или с помощью сканера. Значение разрешения изображения хранится в файле и связано с его физическим размером. Физический размер может измеряться в пикселах, в единицах длины (мм, см, дюймах). Он задается при создании изображения и хранится вместе с файлом.

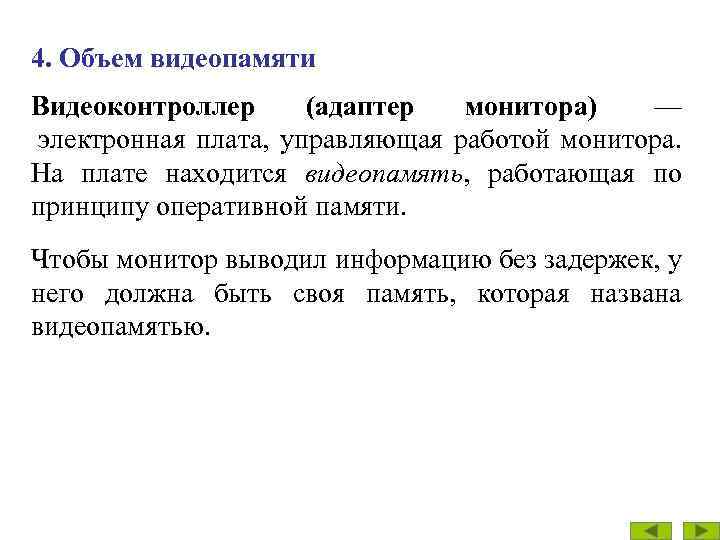

4. Объем видеопамяти Видеоконтроллер (адаптер монитора) — электронная плата, управляющая работой монитора. На плате находится видеопамять, работающая по принципу оперативной памяти. Чтобы монитор выводил информацию без задержек, у него должна быть своя память, которая названа видеопамятью.

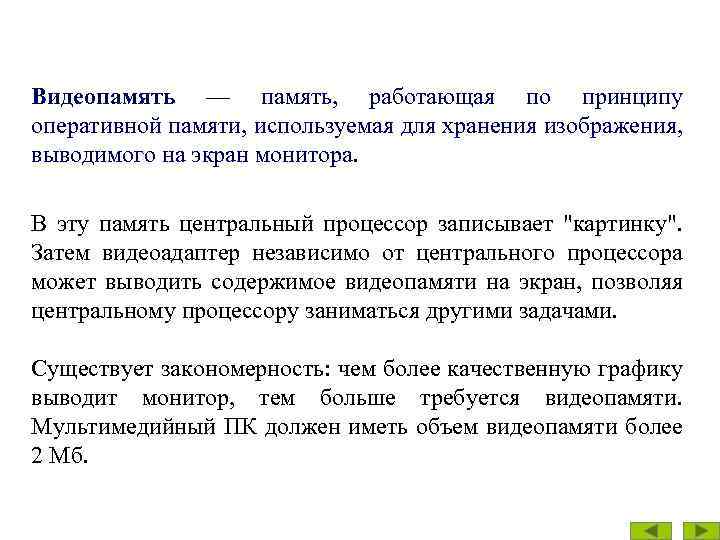

Видеопамять — память, работающая по принципу оперативной памяти, используемая для хранения изображения, выводимого на экран монитора. В эту память центральный процессор записывает "картинку". Затем видеоадаптер независимо от центрального процессора может выводить содержимое видеопамяти на экран, позволяя центральному процессору заниматься другими задачами. Существует закономерность: чем более качественную графику выводит монитор, тем больше требуется видеопамяти. Мультимедийный ПК должен иметь объем видеопамяти более 2 Мб.

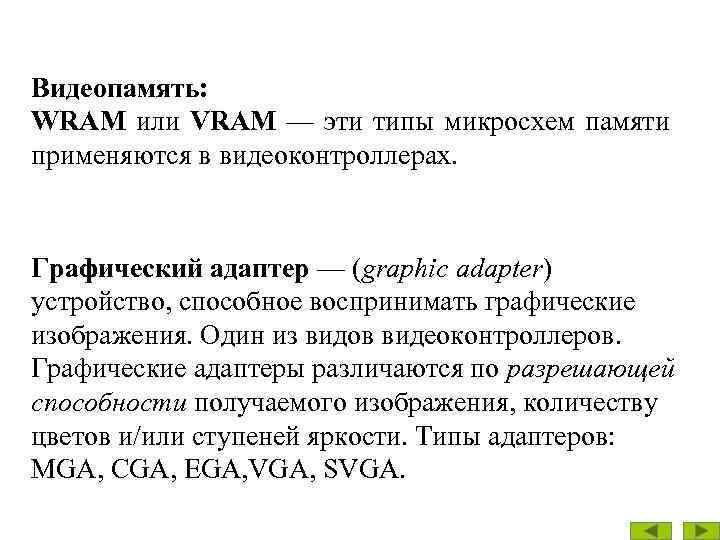

Видеопамять: WRAM или VRAM — эти типы микросхем памяти применяются в видеоконтроллерах. Графический адаптер — (graphic adapter) устройство, способное воспринимать графические изображения. Один из видов видеоконтроллеров. Графические адаптеры различаются по разрешающей способности получаемого изображения, количеству цветов и/или ступеней яркости. Типы адаптеров: MGA, CGA, EGA, VGA, SVGA.

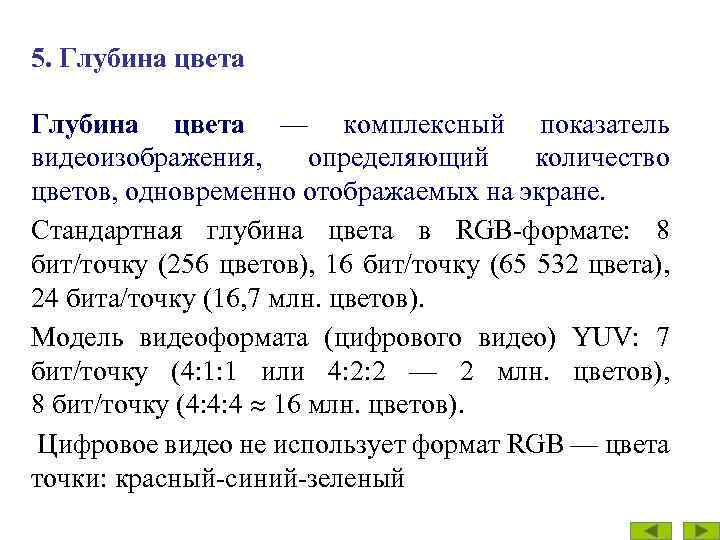

5. Глубина цвета — комплексный показатель видеоизображения, определяющий количество цветов, одновременно отображаемых на экране. Стандартная глубина цвета в RGB-формате: 8 бит/точку (256 цветов), 16 бит/точку (65 532 цвета), 24 бита/точку (16, 7 млн. цветов). Модель видеоформата (цифрового видео) YUV: 7 бит/точку (4: 1: 1 или 4: 2: 2 — 2 млн. цветов), 8 бит/точку (4: 4: 4 16 млн. цветов). Цифровое видео не использует формат RGB — цвета точки: красный-синий-зеленый
