Лекция 5 ПЛОТИНЫ ИЗ ГРУНТОВЫХ МАТЕРИАЛОВ Классификация плотин

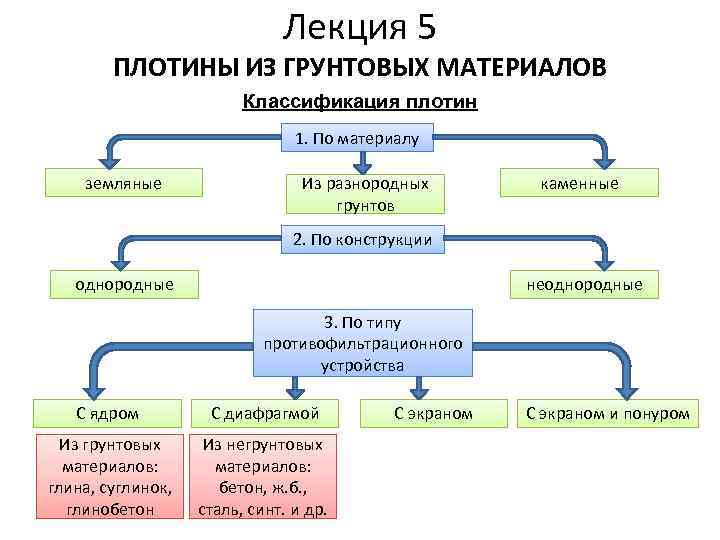

Лекция 5 ПЛОТИНЫ ИЗ ГРУНТОВЫХ МАТЕРИАЛОВ Классификация плотин 1. По материалу земляные Из разнородных грунтов каменные 2. По конструкции однородные неоднородные 3. По типу противофильтрационного устройства С ядром С диафрагмой Из грунтовых материалов: глина, суглинок, глинобетон Из негрунтовых материалов: бетон, ж. б. , сталь, синт. и др. С экраном и понуром

Разновидности грунтовых плотин Однородная С центральным ядром С наклонным ядром С экраном и понуром С грунтовым экраном С экраном из каменной кладки С грунтовым экраном С диафрагмой С ядром

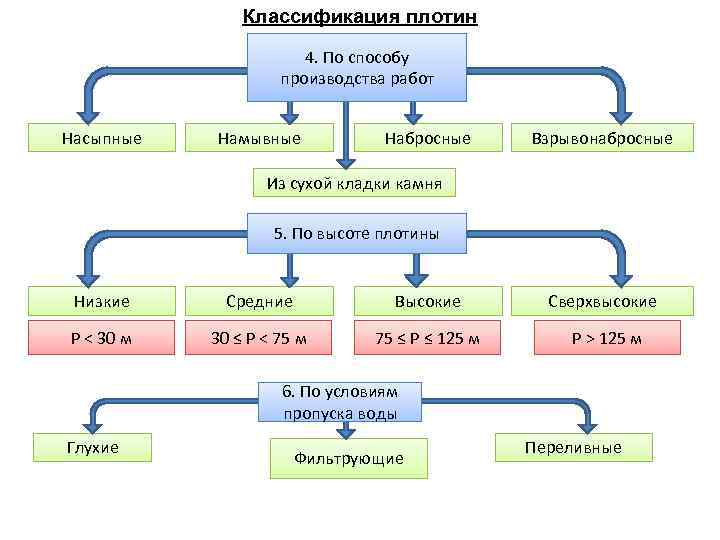

Классификация плотин 4. По способу производства работ Насыпные Намывные Набросные Взрывонабросные Из сухой кладки камня 5. По высоте плотины Низкие Средние Высокие Сверхвысокие P < 30 м 30 ≤ P < 75 м 75 ≤ P ≤ 125 м P > 125 м 6. По условиям пропуска воды Глухие Фильтрующие Переливные

Однородная земляная плотина

Крепление верхового откоса грунтовой плотины 1 – защитное покрытие 2 – дренаж 3 – обратный фильтр 4 – защитный слой Пример крепления откоса каменной наброской 5 – подготовка под плиты Конструкция обратного фильтра

Крепление низового откоса грунтовой плотины Выполняется в виде: • уплотненного слоя гравия или щебня толщиной 0, 15÷ 0, 2 м; • слоя растительного грунта толщиной 0, 2 м с посевом трав; • выстилки дерном толщиной 0, 2÷ 0, 3 м. Устройство дренажа низового откоса На русловых участках плотины Дренажный банкет На затопляемых участках поймы Наслонный дренаж На участках, где вода отсутствует Трубчатый дренаж Устройство плотины с ядром

Устройство плотины с диафрагмой Устройство плотины с экраном и понуром

Фильтрация через грунтовые плотины Уравнение Дюпюи:

Особенности нагрузок и воздействий на грунтовые плотины Проверка устойчивости низового откоса плотины в месте выхода кривой фильтрации на низовой откос
