Лекция 5 Обнаружение взрывных устройств

Лекция 5 Обнаружение взрывных устройств и оружия нападения

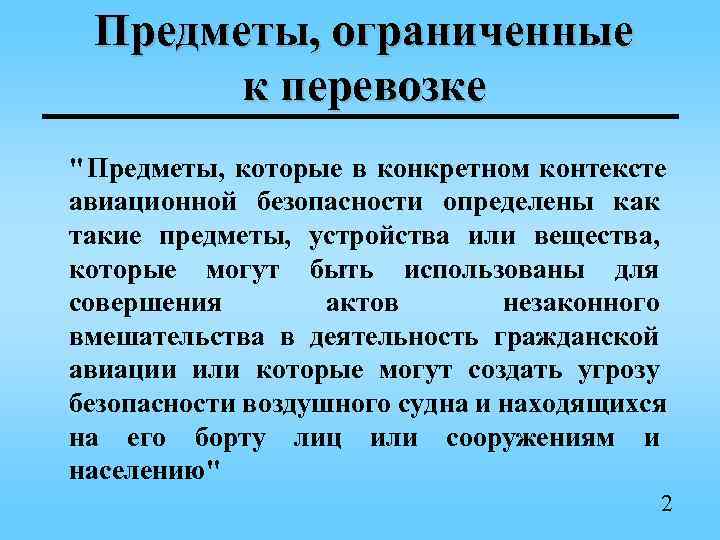

Предметы, ограниченные к перевозке "Предметы, которые в конкретном контексте авиационной безопасности определены как такие предметы, устройства или вещества, которые могут быть использованы для совершения актов незаконного вмешательства в деятельность гражданской авиации или которые могут создать угрозу безопасности воздушного судна и находящихся на его борту лиц или сооружениям и населению" 2

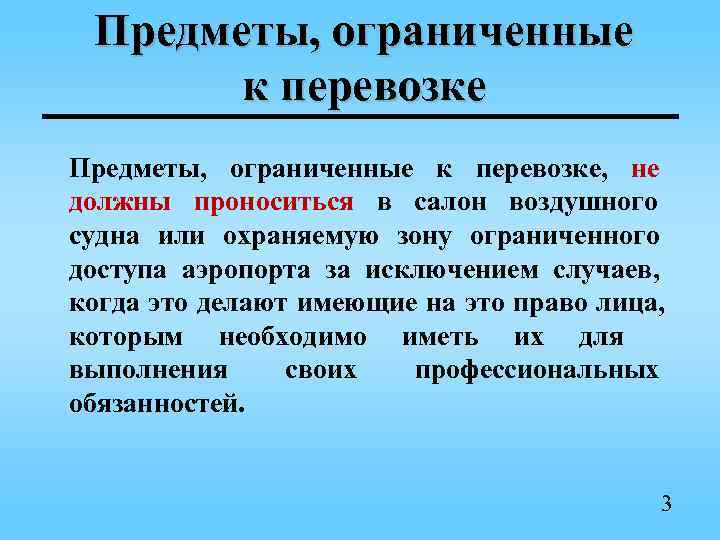

Предметы, ограниченные к перевозке Предметы, ограниченные к перевозке, не должны проноситься в салон воздушного судна или охраняемую зону ограниченного доступа аэропорта за исключением случаев, когда это делают имеющие на это право лица, которым необходимо иметь их для выполнения своих профессиональных обязанностей. 3

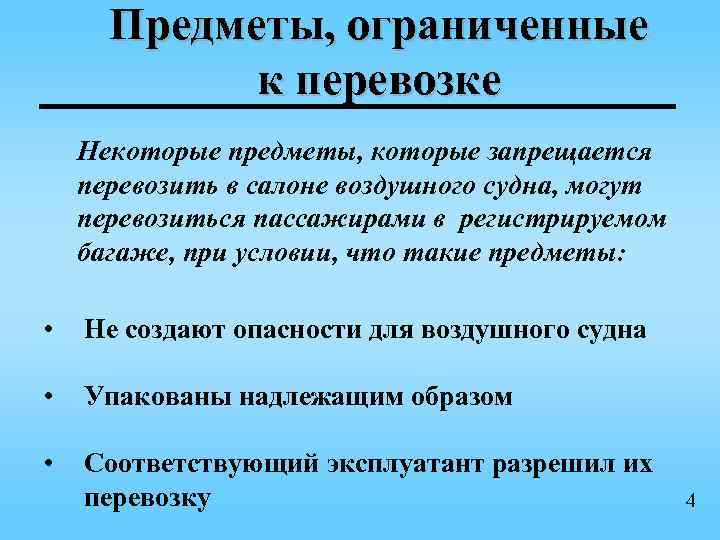

Предметы, ограниченные к перевозке Некоторые предметы, которые запрещается перевозить в салоне воздушного судна, могут перевозиться пассажирами в регистрируемом багаже, при условии, что такие предметы: • Не создают опасности для воздушного судна • Упакованы надлежащим образом • Соответствующий эксплуатант разрешил их перевозку 4

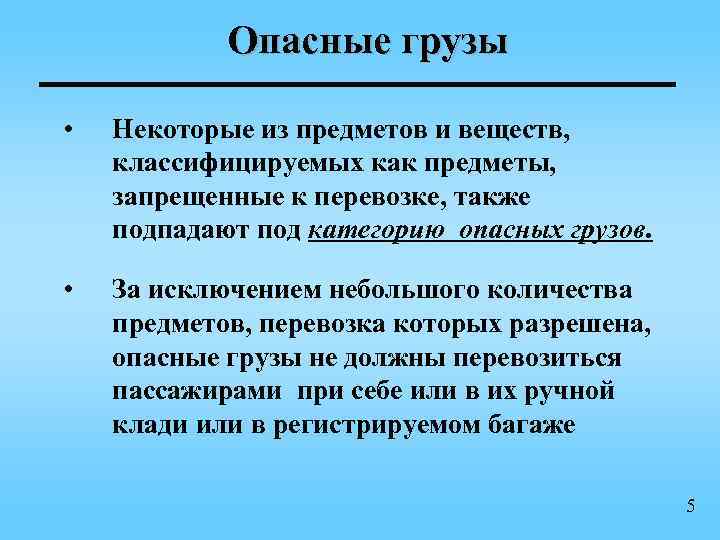

Опасные грузы • Некоторые из предметов и веществ, классифицируемых как предметы, запрещенные к перевозке, также подпадают под категорию опасных грузов. • За исключением небольшого количества предметов, перевозка которых разрешена, опасные грузы не должны перевозиться пассажирами при себе или в их ручной клади или в регистрируемом багаже 5

Ситуации с повышенной угрозой • Может быть введено запрещение перевозить в салоне воздушного судна и регистрируемом багаже, а также проносить в охраняемую зону ограниченного доступа некоторые предметы, которые обычно не классифицируются как предметы, запрещенные к перевозке 6

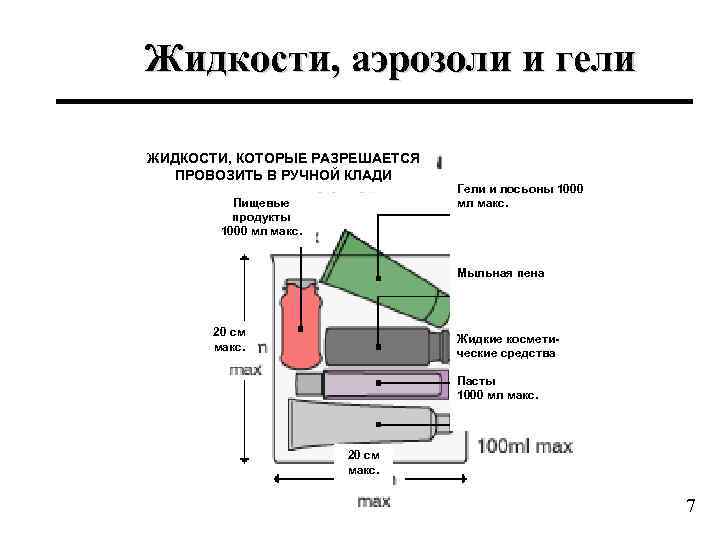

Жидкости, аэрозоли и гели ЖИДКОСТИ, КОТОРЫЕ РАЗРЕШАЕТСЯ ПРОВОЗИТЬ В РУЧНОЙ КЛАДИ Гели и лосьоны 1000 Пищевые мл макс. продукты 1000 мл макс. Мыльная пена 20 см Жидкие космети- макс. ческие средства Пасты 1000 мл макс. 20 см макс. 7

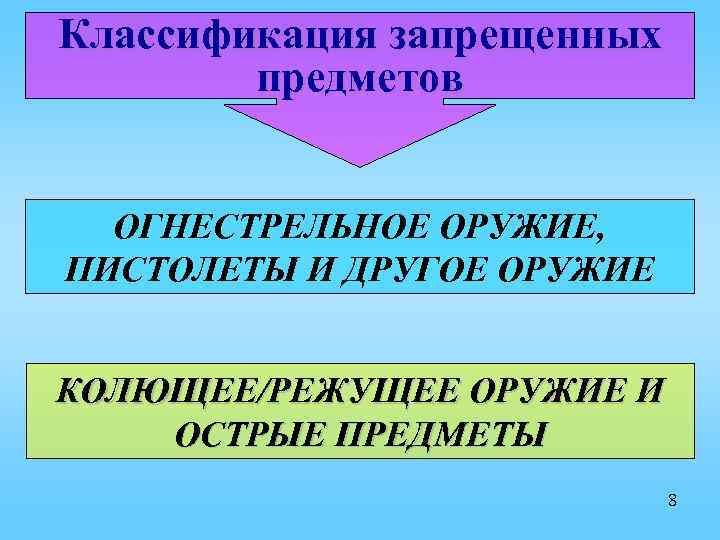

Классификация запрещенных предметов ОГНЕСТРЕЛЬНОЕ ОРУЖИЕ, ПИСТОЛЕТЫ И ДРУГОЕ ОРУЖИЕ КОЛЮЩЕЕ/РЕЖУЩЕЕ ОРУЖИЕ И ОСТРЫЕ ПРЕДМЕТЫ 8

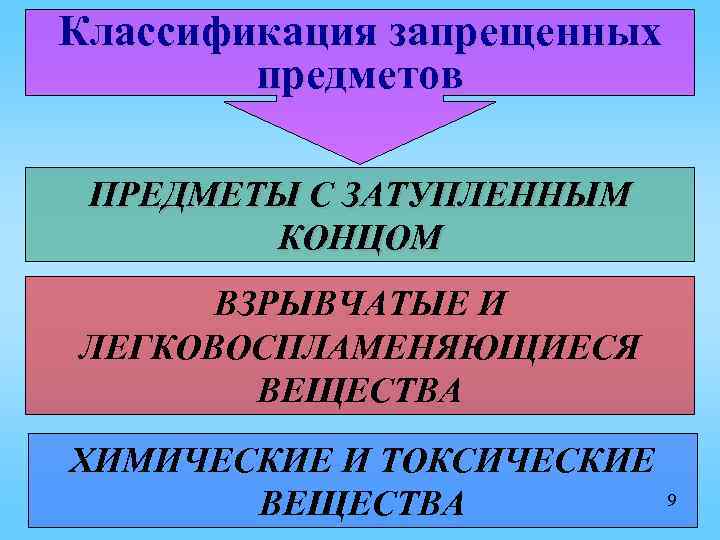

Классификация запрещенных предметов ПРЕДМЕТЫ С ЗАТУПЛЕННЫМ КОНЦОМ ВЗРЫВЧАТЫЕ И ЛЕГКОВОСПЛАМЕНЯЮЩИЕСЯ ВЕЩЕСТВА ХИМИЧЕСКИЕ И ТОКСИЧЕСКИЕ ВЕЩЕСТВА 9

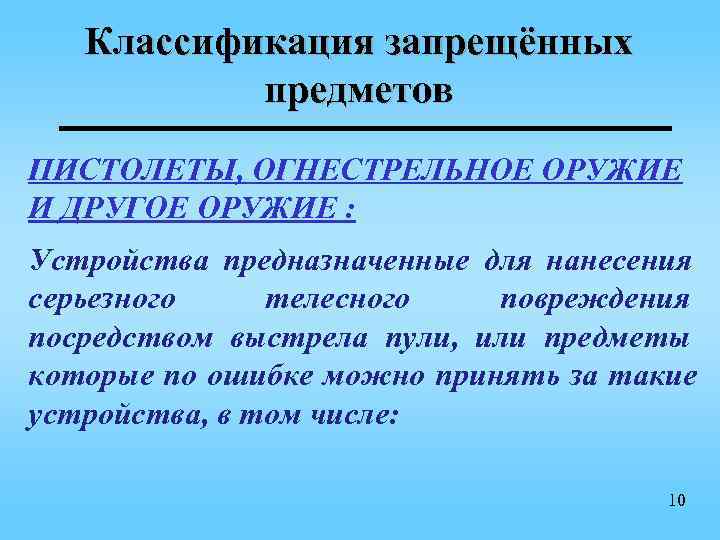

Классификация запрещённых предметов ПИСТОЛЕТЫ, ОГНЕСТРЕЛЬНОЕ ОРУЖИЕ И ДРУГОЕ ОРУЖИЕ : Устройства предназначенные для нанесения серьезного телесного повреждения посредством выстрела пули, или предметы которые по ошибке можно принять за такие устройства, в том числе: 10

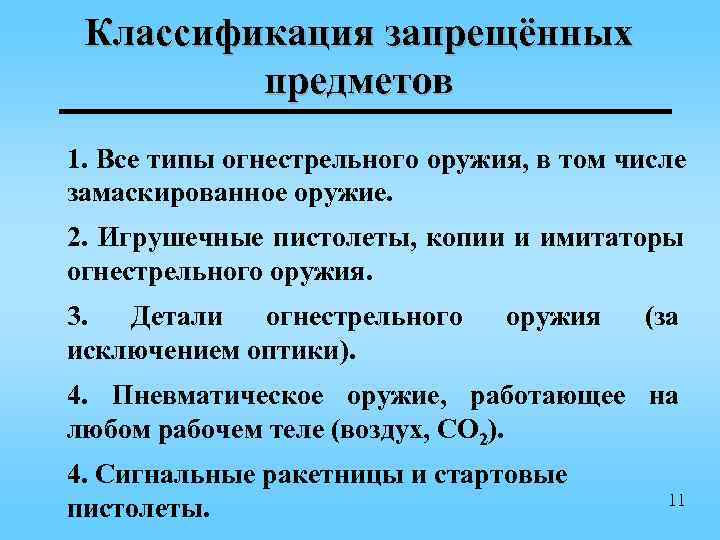

Классификация запрещённых предметов 1. Все типы огнестрельного оружия, в том числе замаскированное оружие. 2. Игрушечные пистолеты, копии и имитаторы огнестрельного оружия. 3. Детали огнестрельного оружия (за исключением оптики). 4. Пневматическое оружие, работающее на любом рабочем теле (воздух, СО 2). 4. Сигнальные ракетницы и стартовые 11 пистолеты.

Классификация запрещённых предметов 5. Луки, арбалеты, стрелы, гарпунные ружья, ружья для подводной охоты, рогатки. 6. Шоковые устройства – специально предназначенные для временного вывода из строя или иммобилизации, в том числе: 6. 1. Устройства для нанесения парализующего удара. 6. 2. Устройства для оглушения и безболезненного умерщвления животных. 12

дробовики, револьверы, ракетницы 13

Огнестрельное оружие, пистолеты и другое оружие Ствол Барабан Курок Рукоятка Рамка Спусковой крючок Защелка барабана Компоненты револьвера

Самозарядный пистолет в разобранном виде Затвор Ствол Обойма Спусковой крючок Рукоятка Защелка обоймы Огнестрельное оружие, пистолеты и другое оружие

Пневматический Пневматические Пневматический автомат пистолеты пистолет Луки со стрелами Арбалет 16

Пневматические винтовки Ружья для подводной охоты, Электрошокеры 17 духовое оружие

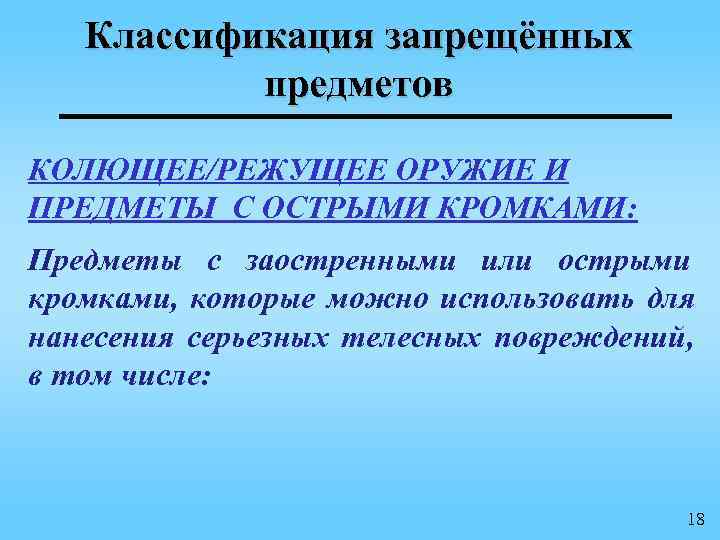

Классификация запрещённых предметов КОЛЮЩЕЕ/РЕЖУЩЕЕ ОРУЖИЕ И ПРЕДМЕТЫ С ОСТРЫМИ КРОМКАМИ: Предметы с заостренными или острыми кромками, которые можно использовать для нанесения серьезных телесных повреждений, в том числе: 18

Классификация запрещённых предметов 1. Холодное оружие (ножи – с длиной лезвия более 6 см, мечи, рапиры, сабли и т. д. ) 2. Предметы для измельчения (топоры, резаки, мясницкие ножи и др. ). 3. Ледорубы и пестики для колки льда. 4. Бритвенные лезвия, ножи со сменными лезвиями. 5. Ножи и ножницы. 6. Предметы с заостренными концами и кромками (используемые для единоборств). 19

Классификация запрещённых предметов 7. Ломы, монтировки, зубила с заостренными концами. 8. Сверла, зенкеры, резцы и другой слесарный инструмент. 9. Инструменты с длиной лезвия или стержня (рабочей части) более 6 см, которые можно использовать в качестве оружия, такие как отвертки, стамески и т. п. 10. Пилы, пистолеты для крепежа и гвозде- и дюбелезабивные машины. 20

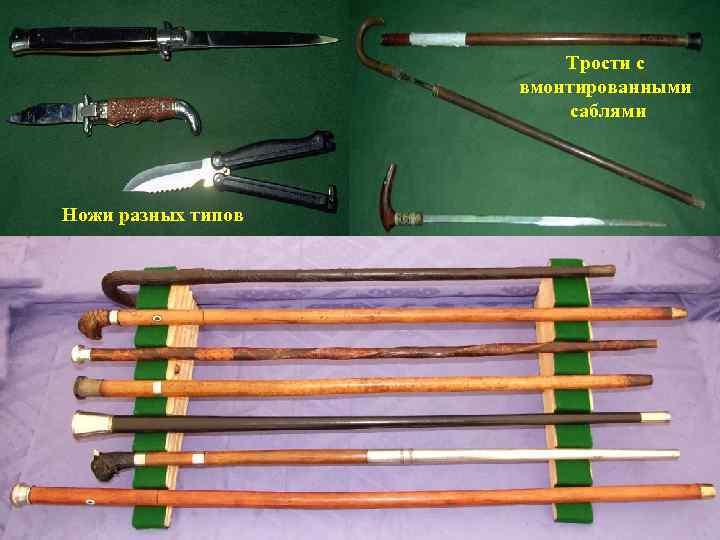

Трости с вмонтированными саблями Ножи разных типов 21

Ножи в ремне (скрытого ношения) Инструмент (отвертки, зубила и т. д. ) Режущие и колющие предметы 22

Колющее / режущее оружие и острые предметы 23

Рабочие инструменты Сверла и шурупы

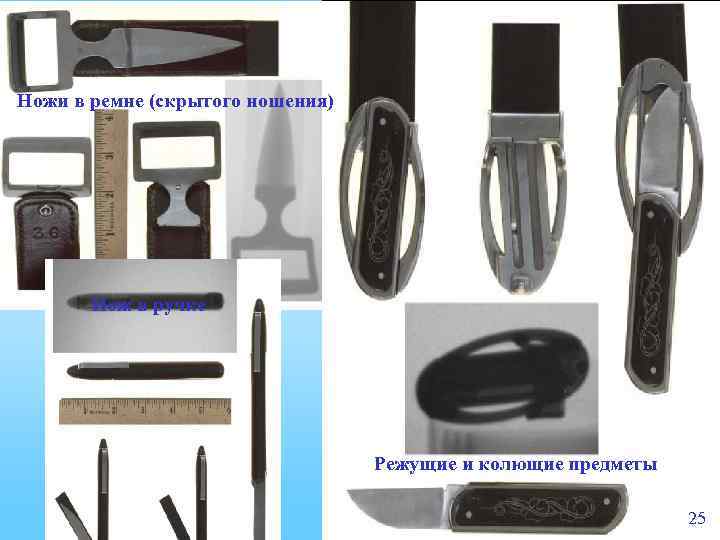

Ножи в ремне (скрытого ношения) Нож в ручке Режущие и колющие предметы 25

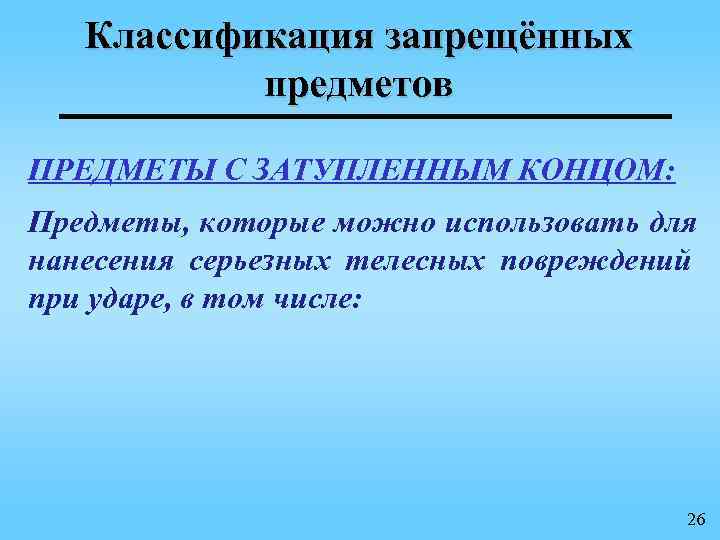

Классификация запрещённых предметов ПРЕДМЕТЫ С ЗАТУПЛЕННЫМ КОНЦОМ: Предметы, которые можно использовать для нанесения серьезных телесных повреждений при ударе, в том числе: 26

Классификация запрещённых предметов 1. Молотки, пассатижи и др. 2. Бейсбольные, софтбольные, крикетные биты. 3. Клюшки для игры в гольф, хоккей (спортивный инвентарь). 4. Гаечные ключи и др. 5. Различные виды полицейских дубинок. 6. Средства используемые в восточных единоборствах. 27

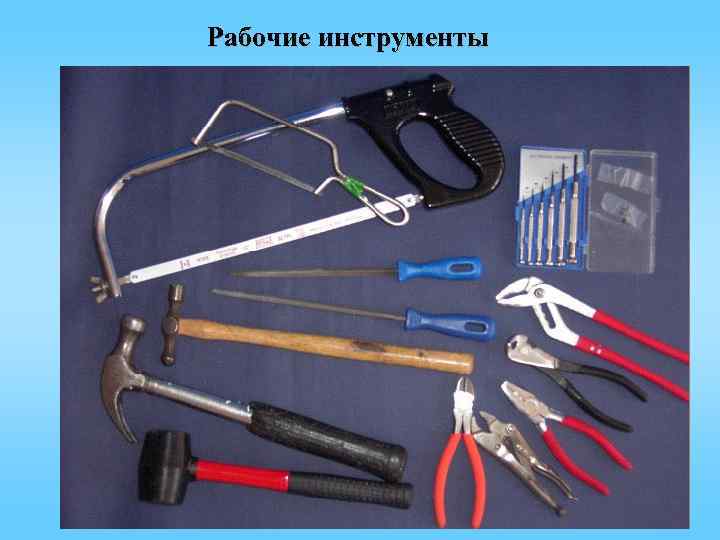

Рабочие инструменты

Спортивный инвентарь Предметы для восточных 29 единоборств

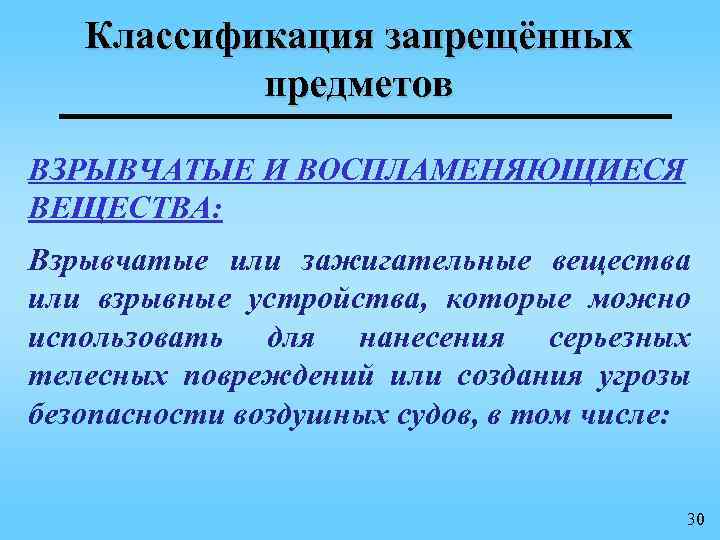

Классификация запрещённых предметов ВЗРЫВЧАТЫЕ И ВОСПЛАМЕНЯЮЩИЕСЯ ВЕЩЕСТВА: Взрывчатые или зажигательные вещества или взрывные устройства, которые можно использовать для нанесения серьезных телесных повреждений или создания угрозы безопасности воздушных судов, в том числе: 30

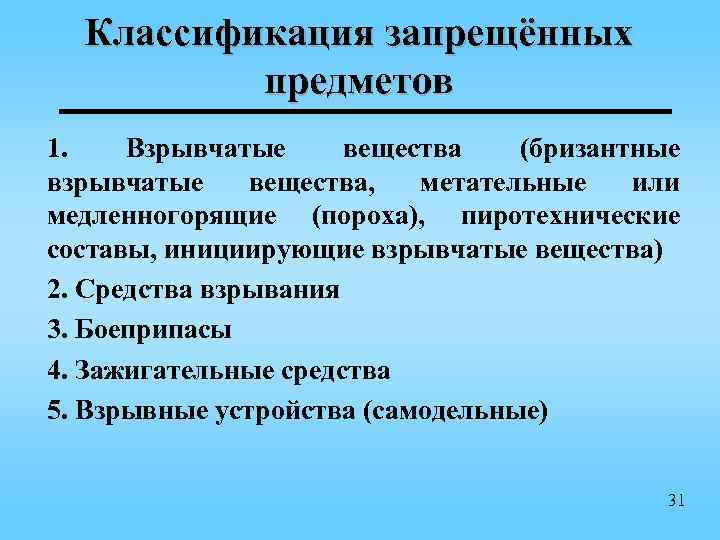

Классификация запрещённых предметов 1. Взрывчатые вещества (бризантные взрывчатые вещества, метательные или медленногорящие (пороха), пиротехнические составы, инициирующие взрывчатые вещества) 2. Средства взрывания 3. Боеприпасы 4. Зажигательные средства 5. Взрывные устройства (самодельные) 31

Классификация запрещённых предметов ВЗРЫВЧАТЫЕ ВЕЩЕСТВА: ВЕЩЕСТВА Твердое или жидкое вещество (или смесь веществ), которое само по себе способно к химической реакции с выделением газов такой температуры и давления, и такой скорости, что это вызывает повреждение окружающих предметов. 32

Взрывчатые вещества (ВВ) подразделяются на : 1. Бризантные взрывчатые вещества 2. Метательные (пороха) 3. Пиротехнические составы 4. Инициирующие ВВ ВВ по физическому состоянию бывают: 1. Твердыми (прессованные, пластичные, эластичные (листовые), сыпучие и др. ) 2. Жидкими 33

Бризантные взрывчатые вещества • На основе нитроглицирина • На основе тринитротолуола • Пластичные взрывчатые вещества • Смеси горючих продуктов с окислителями (например, жидкое топливо/нитрат аммония, сахар /нитрат аммония)

Бризантные взрывчатые вещества • На основе нитроглицирина - смесь жидкого нитроглицирина и динитрата этиленгликоля с твердыми материалами, например с древесной массой для уменьшению чувствительности к ударам (“Динамит”, “Gelignite”, “Frangex” и т. д. )

Бризантные взрывчатые вещества На основе тринитротолуола ( TNT ), тротил - шашки массой 400, 200, и 75 гр. Цвет – желтый (светло-коричневый). Упаковываются в парафинированную бумагу. Шашки имеют гнездо для детонатора. Скорость детонации 6900 м/сек

Бризантные взрывчатые вещества Пластичные ВВ (пластиты) - т естообразные маслянистые вещества, смесь мощного взрывчатого вещества, например гексогена ( RDX) , с минеральным маслом или консистентной смазкой. Отличаются способностью принимать любую форму под небольшим усилием руки. Цвет – белый, желтый, коричневый, серый. Примеры - С-4, PE 4, Semtex. Скорость детонации 7000 м/сек

Бризантные взрывчатые вещества Эластичные (листовые) ВВ: Эластит (ЭВВ-11). Гибкие (эластичные) листы, ленты. Цвет – белый, желтый, серый, зеленый, серо -зеленый, буро-красный. Толщина от 0, 5 до 16 мм. Скорость детонации 7000 м/сек Эластит 38

Бризантные взрывчатые вещества Сыпучие ВВ: Гексоген ( RDX ), циклотетраметилентетр трамин ( HMX , октоген), тетранитра пентаэритрита ( PENT ) и др. В виде порошка или гранул белого или желтого цвета. Скорость детонации 7000 - 8000 м/сек 39

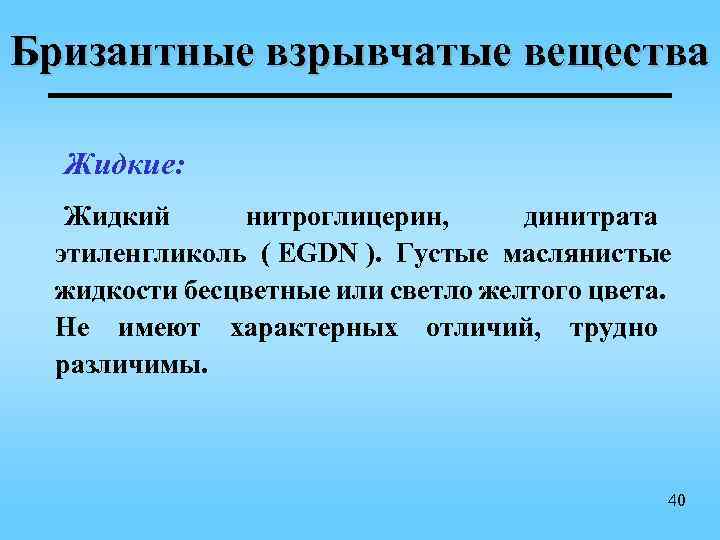

Бризантные взрывчатые вещества Жидкие: Жидкий нитроглицерин, динитрата этиленгликоль ( EGDN ). Густые маслянистые жидкости бесцветные или светло желтого цвета. Не имеют характерных отличий, трудно различимы. 40

Бризантные взрывчатые вещества Смеси горючих продуктов с окислителями – смеси топлива (сахар, уголь, сера, порошковый алюминий) и кислородосодержащих продуктов, которые при нагревании быстро высвобождают кислород (нитрат аммония, хлораты, пермангоматы)

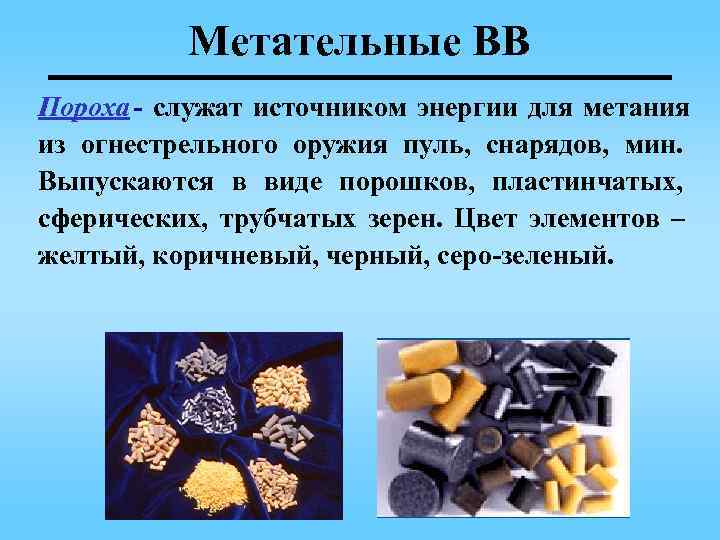

Метательные ВВ Пороха - служат источником энергии для метания из огнестрельного оружия пуль, снарядов, мин. Выпускаются в виде порошков, пластинчатых, сферических, трубчатых зерен. Цвет элементов – желтый, коричневый, черный, серо-зеленый.

Пиротехнические ВВ Пиротехнические составы Фейерверки - применяются для создания сигнальных (световых, дымовых, звуковых), осветительных и др. эффектов. Отличаются высокой Осветительные ракетницы пожароопасностью, температура горения до 3000 °С.

Средства взрывания К средствам взрывания относятся: • капсюли-детонаторы, запалы, электродето- наторы, • огнепроводные и детонирующие шнуры; • источники тока; • соединительные провода; • замедлители.

Детонаторы • Алюминиевый или медный цилиндр • Приблизительно 6 мм в диаметре • 2. 5 - 15 cм в длину • Заполнен инициирующим взрывчатым веществом

Детонирующие и огнепроводные шнуры • Детонирующий шнур - шнур в пластиковой или тканевой оболочке, заполненный взрывчатым веществом большой разрушительной силы • Огнепроводный шнур - наполненный порохом шнур, горит со скоростью 2 - 3 фута в минуту. Используется с неэлектрическими детонаторами

Источники питания и замедлители Источники питания Замедлители

Боеприпасы К боеприпасам относятся: • артиллерийские и минометные снаряды; • ручные гранаты; • мины, фугасы; • инженерные средства поражения; • имитационные средства;

Ручные гранаты Сигнальные и осветительные ракеты Мины Патроны и боеприпасы

Взрывные устройства (самодельные) Основные элементы + Взрывчатое вещество (динамит, тротил, пластиты, порох) + Источник питания (батарейка, тепловая и механическая или химическая реакция) + Инициирующие устройства (детонаторы, взрыватели, капсюль-детонаторы)

Взрывные устройства (самодельные) Самодельное взрывное устройство мгновенного (контактного) действия электрического способа взрывания Переключатель для взведения взрывателя Замыкатель Взрывчатое вещество Детонатор Источник питания Электрический провод

Самодельные взрывные устройства Бомба в трубе

Самодельные взрывные устройства 53

Взрывное устройство замаскированное в книге 54

55 55

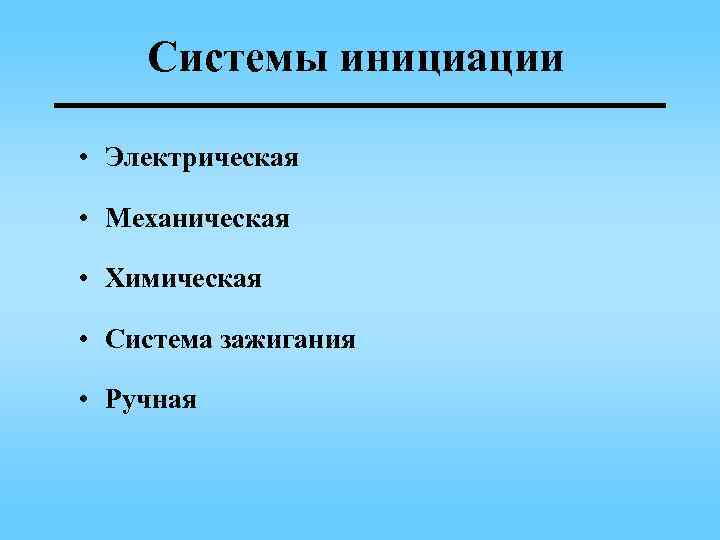

Системы инициации • Электрическая • Механическая • Химическая • Система зажигания • Ручная

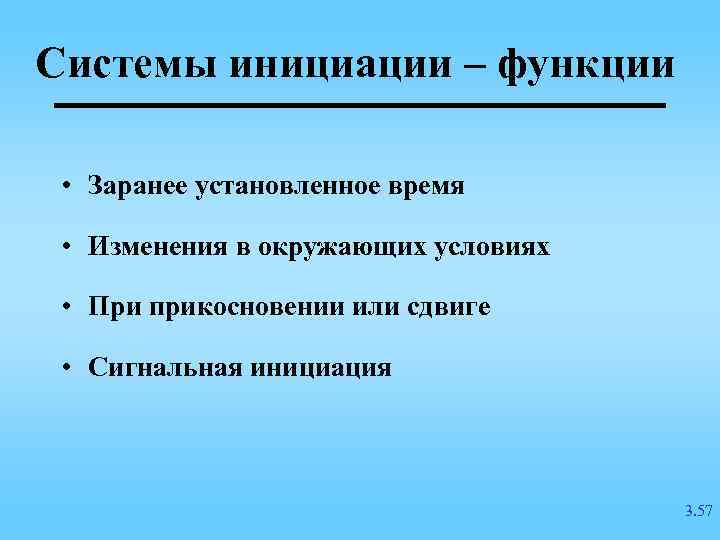

Системы инициации – функции • Заранее установленное время • Изменения в окружающих условиях • При прикосновении или сдвиге • Сигнальная инициация 3. 57

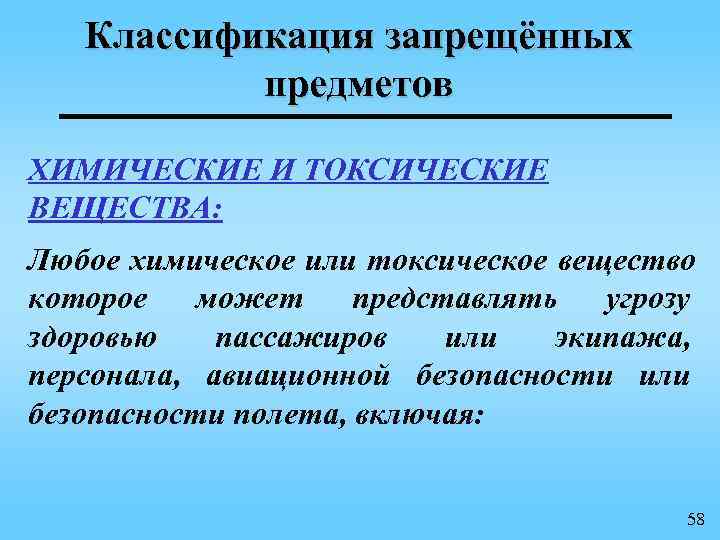

Классификация запрещённых предметов ХИМИЧЕСКИЕ И ТОКСИЧЕСКИЕ ВЕЩЕСТВА: Любое химическое или токсическое вещество которое может представлять угрозу здоровью пассажиров или экипажа, персонала, авиационной безопасности или безопасности полета, включая: 58

Классификация запрещённых предметов 1. Кислоты. 2. Химически активные, едкие вещества. 3. Радиоактивные вещества. 4. Опасные для жизни бактерии в шприцах или стеклянных емкостях и др. Исключение для : лекарств, детского молока/питания, питания для удовлетворения специальных диетических потребностей. 59

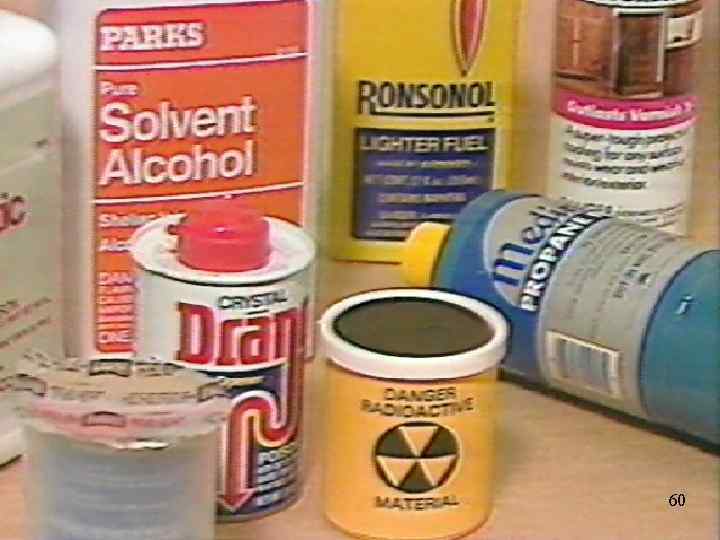

60

Химические и токсические вещества – Мейс, перечный газ и др. 61

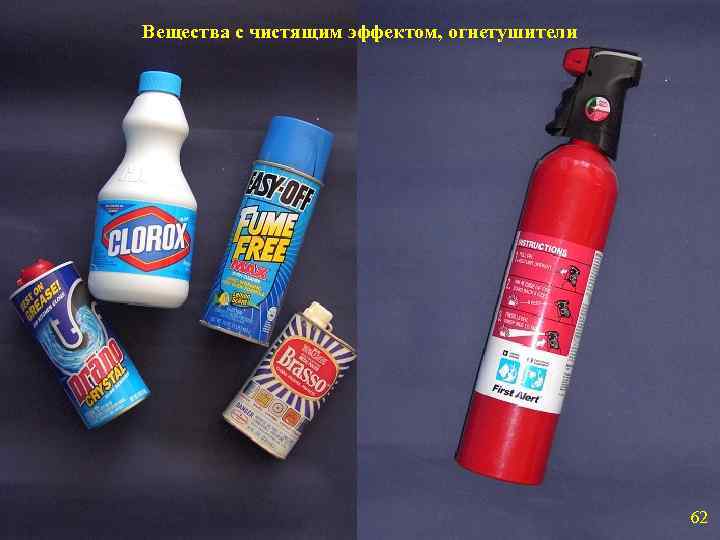

Вещества с чистящим эффектом, огнетушители 62

Опасные грузы • Опасные грузы представляют собой предметы, которые при перевозке по воздуху могут создавать серьезную опасность для здоровья и безопасности людей или для имущества • Во время полета большие перепады температуры и давления могут вызывать утечку жидкостей из банок и бутылок, воспламенение и выброс токсичных газов 63

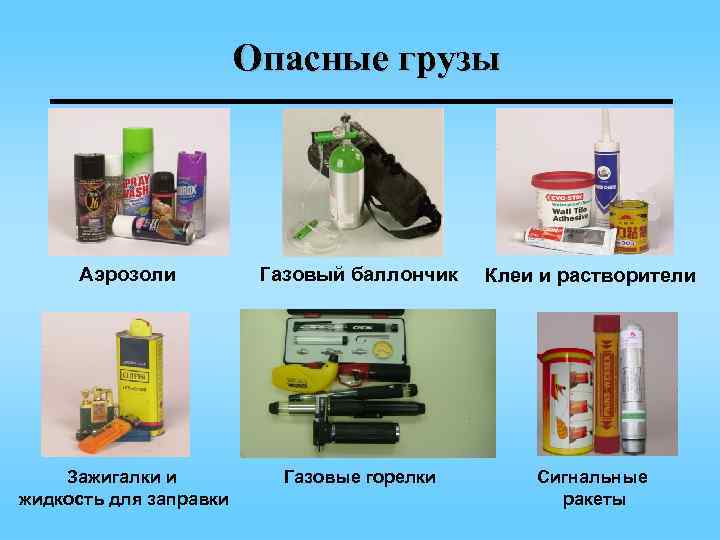

Опасные грузы Аэрозоли Газовый баллончик Клеи и растворители Зажигалки и Газовые горелки Сигнальные жидкость для заправки ракеты

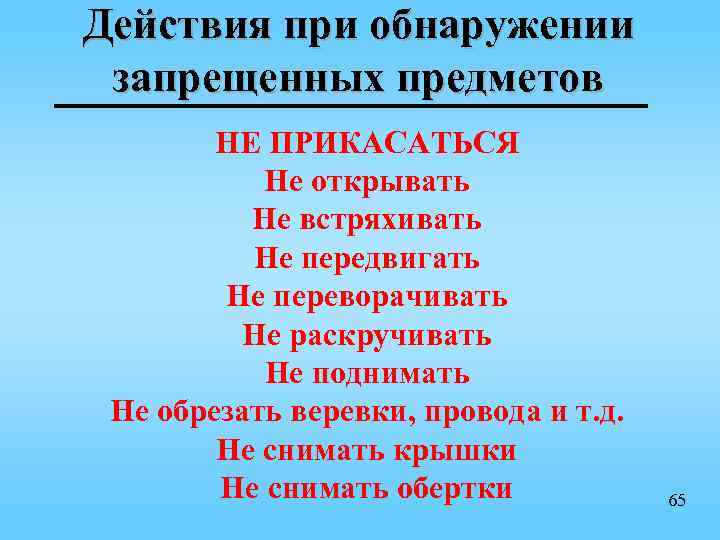

Действия при обнаружении запрещенных предметов НЕ ПРИКАСАТЬСЯ Не открывать Не встряхивать Не передвигать Не переворачивать Не раскручивать Не поднимать Не обрезать веревки, провода и т. д. Не снимать крышки Не снимать обертки 65

Связаться с полицией 66

Вызвать специалиста по обезвреживанию взрывчатых 67 веществ

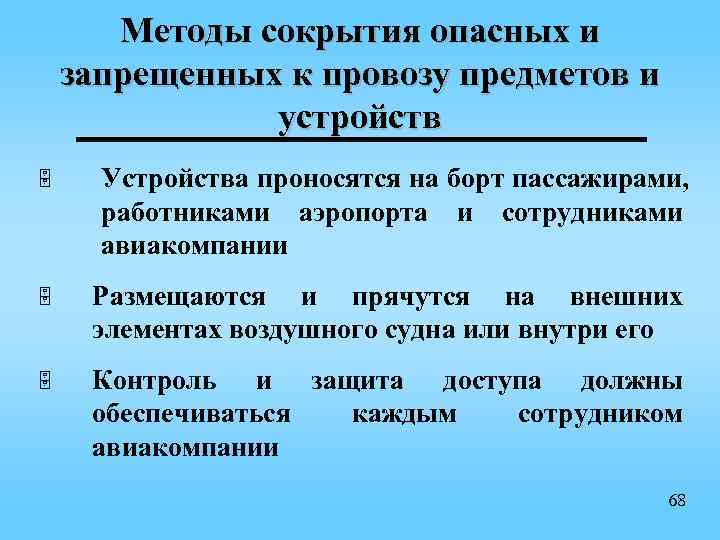

Методы сокрытия опасных и запрещенных к провозу предметов и устройств 5 Устройства проносятся на борт пассажирами, работниками аэропорта и сотрудниками авиакомпании 5 Размещаются и прячутся на внешних элементах воздушного судна или внутри его 5 Контроль и защита доступа должны обеспечиваться каждым сотрудником авиакомпании 68

Способы сокрытия запрещенных к провозу предметов • На теле человека или в одежде • В транспортном средстве • В ручной клади • Могут быть замаскированы, разобраны на части или спрятаны в других предметах.

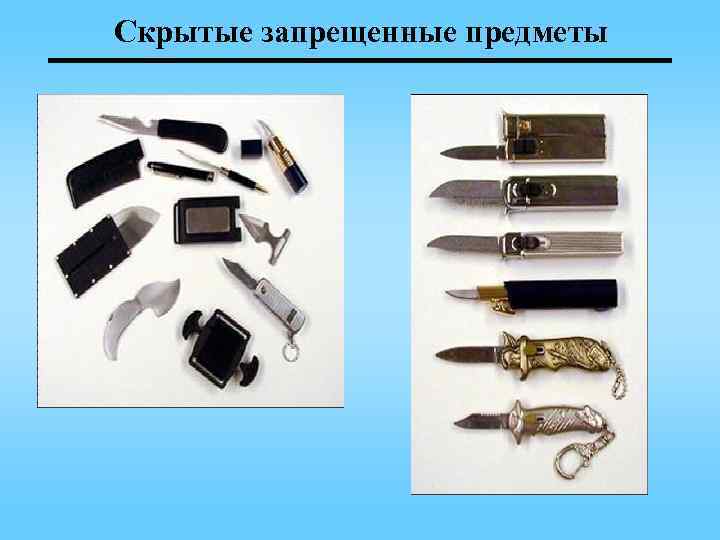

Скрытые запрещенные предметы

Скрытые запрещенные предметы

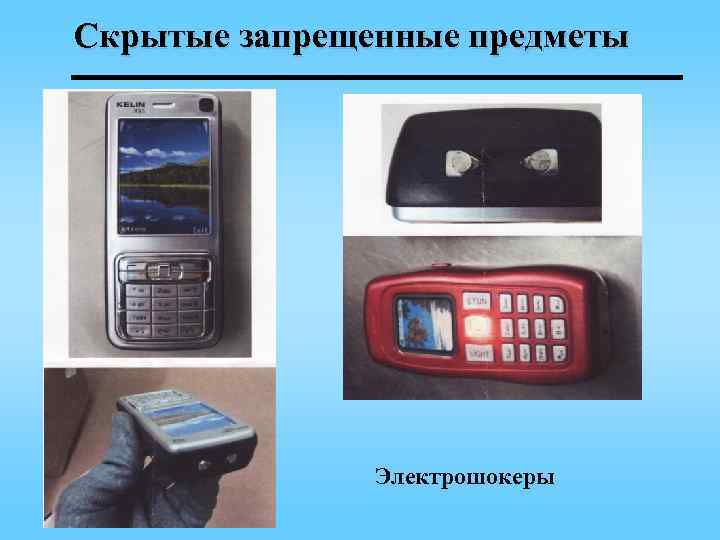

Скрытые запрещенные предметы Электрошокеры

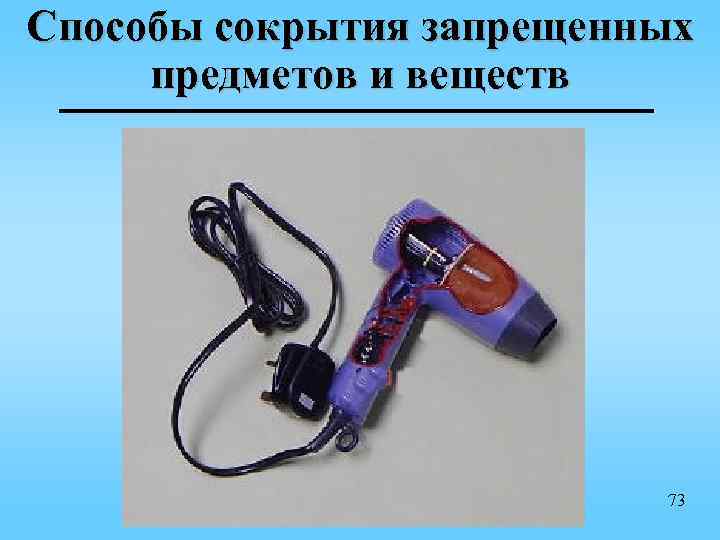

Способы сокрытия запрещенных предметов и веществ 73

5. 74

5. 75

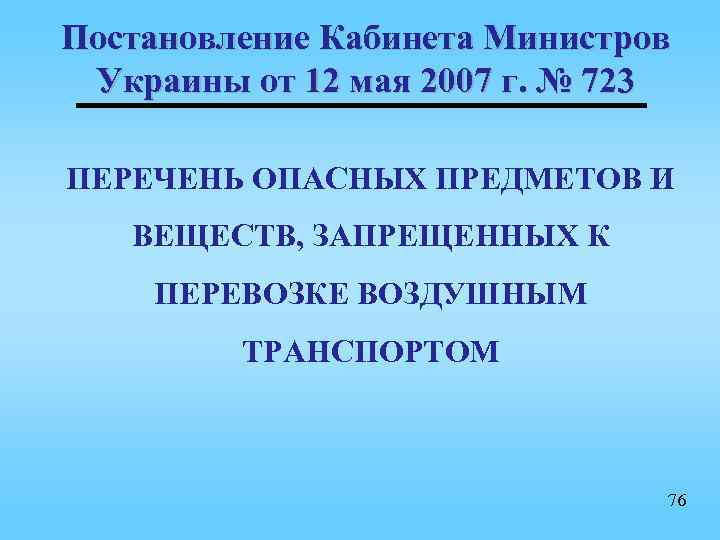

Постановление Кабинета Министров Украины от 12 мая 2007 г. № 723 ПЕРЕЧЕНЬ ОПАСНЫХ ПРЕДМЕТОВ И ВЕЩЕСТВ, ЗАПРЕЩЕННЫХ К ПЕРЕВОЗКЕ ВОЗДУШНЫМ ТРАНСПОРТОМ 76

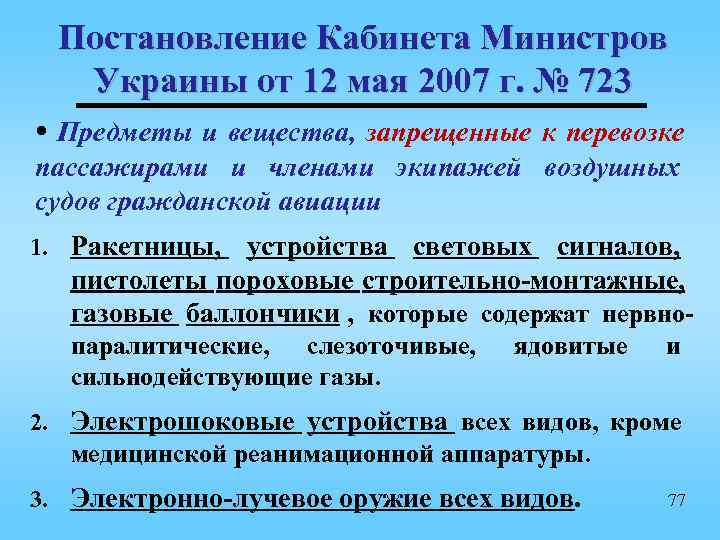

Постановление Кабинета Министров Украины от 12 мая 2007 г. № 723 • Предметы и вещества, запрещенные к перевозке пассажирами и членами экипажей воздушных судов гражданской авиации 1. Ракетницы, устройства световых сигналов, пистолеты пороховые строительно-монтажные, газовые баллончики , которые содержат нервно- паралитические, слезоточивые, ядовитые и сильнодействующие газы. 2. Электрошоковые устройства всех видов, кроме медицинской реанимационной аппаратуры. 3. Электронно-лучевое оружие всех видов. 77

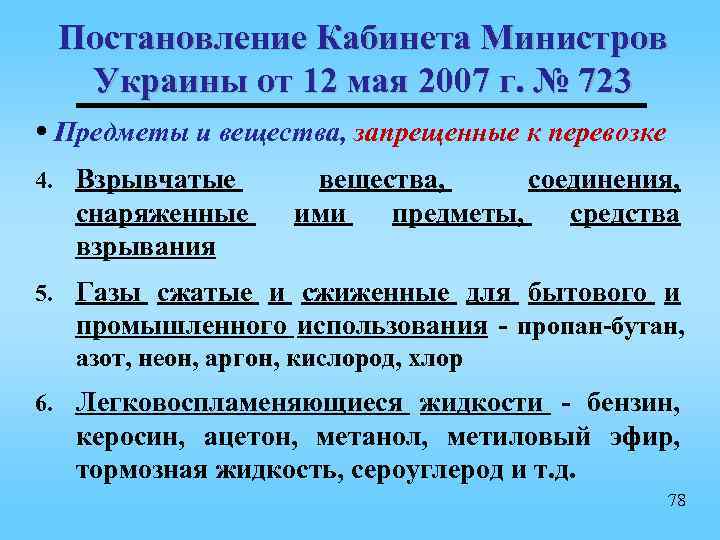

Постановление Кабинета Министров Украины от 12 мая 2007 г. № 723 • Предметы и вещества, запрещенные к перевозке 4. Взрывчатые вещества, соединения, снаряженные ими предметы, средства взрывания 5. Газы сжатые и сжиженные для бытового и промышленного использования - пропан-бутан, азот, неон, аргон, кислород, хлор 6. Легковоспламеняющиеся жидкости - бензин, керосин, ацетон, метанол, метиловый эфир, тормозная жидкость, сероуглерод и т. д. 78

Постановление Кабинета Министров Украины от 12 мая 2007 г. № 723 • Предметы и вещества, запрещенные к перевозке 7. Воспламеняющиеся твердые вещества - вещества, которые под действием воды выделяют тепло и самовозгораются, - калий, натрий, кальций металлический, их сплавы, кальций фосфористый, фосфор белый, нитроцеллюлоза промышленная сухая, коллоидная и влажная независимо от содержания растворителя. 8. Ядовитые и сильнодействующие вещества - бруцин, никотин, формалин, антифриз, этиленгликоль, ртуть, цианистые препараты, и т. д. 79

Постановление Кабинета Министров Украины от 12 мая 2007 г. № 723 • Предметы и вещества, запрещенные к перевозке 9. Едкие и коррозионные вещества - неорганические кислоты (соляная, серная, азотная) и их смеси; щелочи всех видов (калиевые, натриевые т. д. ), препараты для травления металлов, хлорная известь, электролит аккумуляторный, химические вещества для удаления лаков и краски с поверхности. 10. Радиоактивные вещества и материалы любой степени потенциального риска. 11. Все другие вещества, соединения и предметы , на которые изготовитель распространяет особенные условия хранения, транспортировки и использования, 80 вызывающие сомнения в безопасности их перевозки

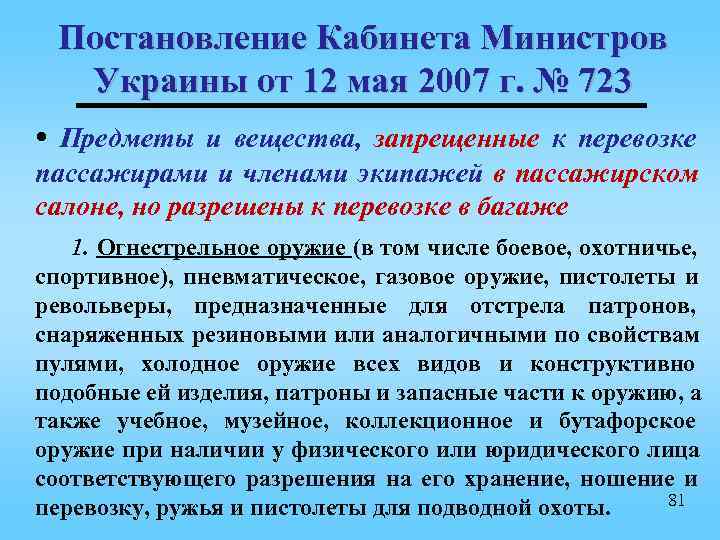

Постановление Кабинета Министров Украины от 12 мая 2007 г. № 723 • Предметы и вещества, запрещенные к перевозке пассажирами и членами экипажей в пассажирском салоне, но разрешены к перевозке в багаже 1. Огнестрельное оружие (в том числе боевое, охотничье, спортивное), пневматическое, газовое оружие, пистолеты и револьверы, предназначенные для отстрела патронов, снаряженных резиновыми или аналогичными по свойствам пулями, холодное оружие всех видов и конструктивно подобные ей изделия, патроны и запасные части к оружию, а также учебное, музейное, коллекционное и бутафорское оружие при наличии у физического или юридического лица соответствующего разрешения на его хранение, ношение и перевозку, ружья и пистолеты для подводной охоты. 81

Постановление Кабинета Министров Украины от 12 мая 2007 г. № 723 • Предметы и вещества, запрещенные к перевозке в пассажирском салоне, но разрешены к перевозке в багаже 2. Колющие и режущие предметы, в частности: • маникюрные ножницы; • иглы для медицинских инъекций; • вязальные спицы; • металлические столовые ножи; • штопоры; • устройства и игрушки, имитирующие все виды оружия; • зажигалки в виде пистолета, другого вида оружия; • предметы с затупленными концами, которыми 82 можно нанести телесные повреждения.
