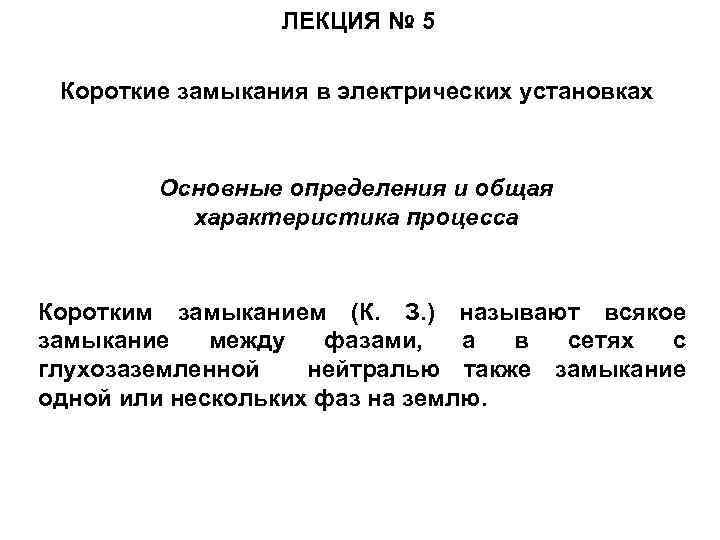

ЛЕКЦИЯ 5 Короткие замыкания в электрических установках

ЛЕКЦИЯ № 5 Короткие замыкания в электрических установках Основные определения и общая характеристика процесса Коротким замыканием (К. З. ) называют всякое замыкание между фазами, а в сетях с глухозаземленной нейтралью также замыкание одной или нескольких фаз на землю.

Короткое замыкание в цепи, питающейся от источника бесконечной мощности Трехфазная симметричная цепь, питаемая от источника бесконечной мощности где i и u – соответственно мгновенные значения тока и напряжения

Где - амплитудное значение фазного напряжения источника - сопротивление цепи короткого замыкания - фазовый угол напряжения источника в момент возникновения КЗ - угол сдвига тока в цепи КЗ относительно напряжения - постоянная времени цепи КЗ
