>Лекция 5. Цифровые системы передачи. Цветкова Юлия Александровна Лекция 5. Цифровые системы передачи. Цветкова Юлия Александровна

>КЛАССИФИКАЦИЯ ВИДОВ СИГНАЛИЗАЦИИ. Сигнализацией в сетях связи называется совокупность сигналов, передаваемых КЛАССИФИКАЦИЯ ВИДОВ СИГНАЛИЗАЦИИ. Сигнализацией в сетях связи называется совокупность сигналов, передаваемых между элементами сети, и способов их передачи для обеспечения установления и разъединения соединения при обслуживании вызовов. В зависимости от участка сети различают следующие виды сигнализации: • абонентская - на участке между абонентским терминалом и коммутационной станцией; • внутристанционная - между различными функциональными узлами и блоками внутри коммутационной станции; • межстанционная - между различными коммутационными станциями в сети.

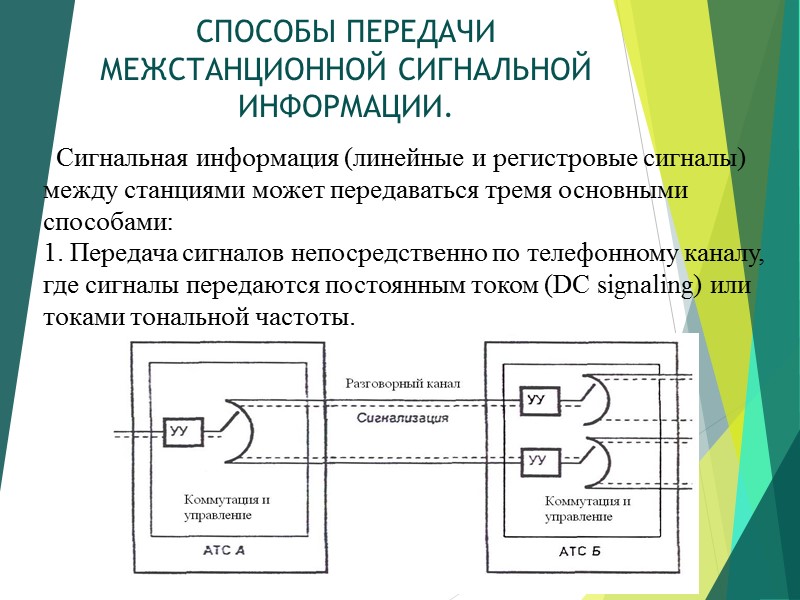

>СПОСОБЫ ПЕРЕДАЧИ МЕЖСТАНЦИОННОЙ СИГНАЛЬНОЙ ИНФОРМАЦИИ. Сигнальная информация (линейные и регистровые сигналы) между СПОСОБЫ ПЕРЕДАЧИ МЕЖСТАНЦИОННОЙ СИГНАЛЬНОЙ ИНФОРМАЦИИ. Сигнальная информация (линейные и регистровые сигналы) между станциями может передаваться тремя основными способами: 1. Передача сигналов непосредственно по телефонному каналу, где сигналы передаются постоянным током (DC signaling) или токами тональной частоты.

>2. Передача сигналов по выделенному сигнальному каналу, в качестве которого используется 16-й временной интервал 2. Передача сигналов по выделенному сигнальному каналу, в качестве которого используется 16-й временной интервал в ИКМ тракте либо выделенный частотный канал вне разговорного спектра канала тональной частоты.

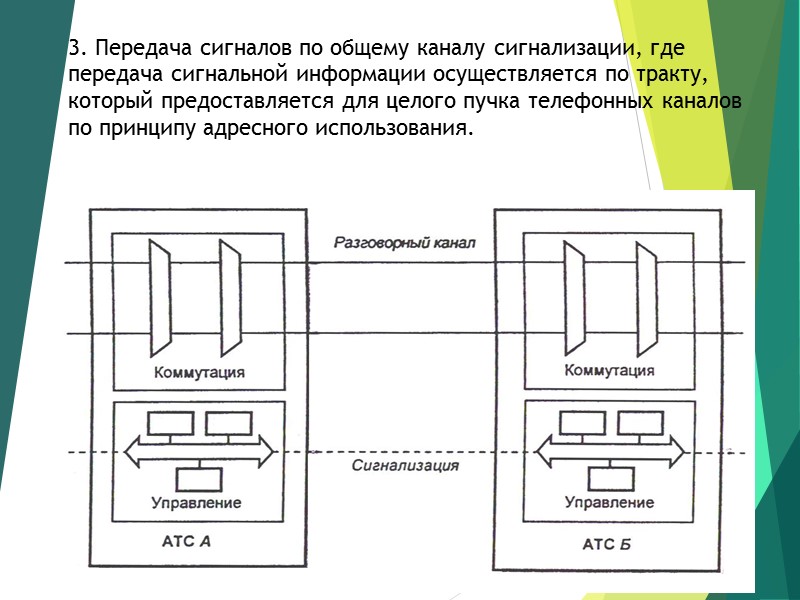

>3. Передача сигналов по общему каналу сигнализации, где передача сигнальной информации осуществляется по тракту, 3. Передача сигналов по общему каналу сигнализации, где передача сигнальной информации осуществляется по тракту, который предоставляется для целого пучка телефонных каналов по принципу адресного использования.

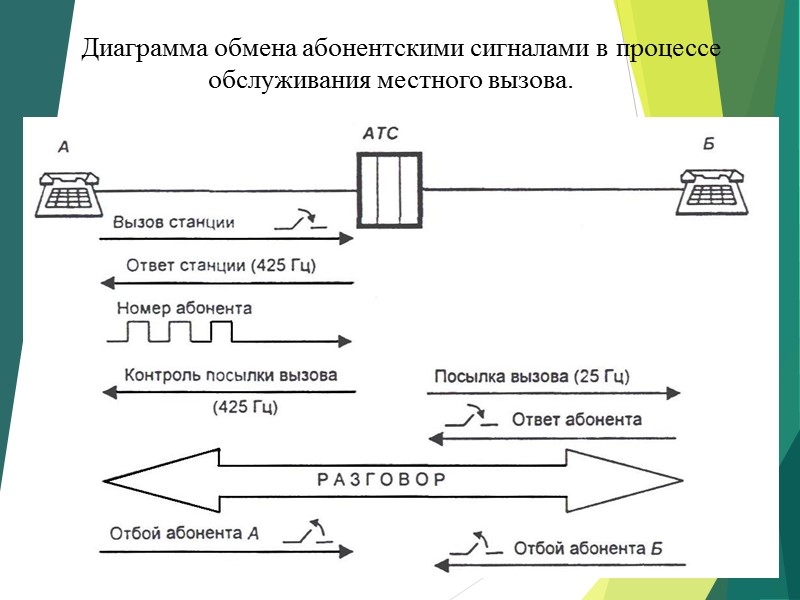

>Диаграмма обмена абонентскими сигналами в процессе обслуживания местного вызова. Диаграмма обмена абонентскими сигналами в процессе обслуживания местного вызова.

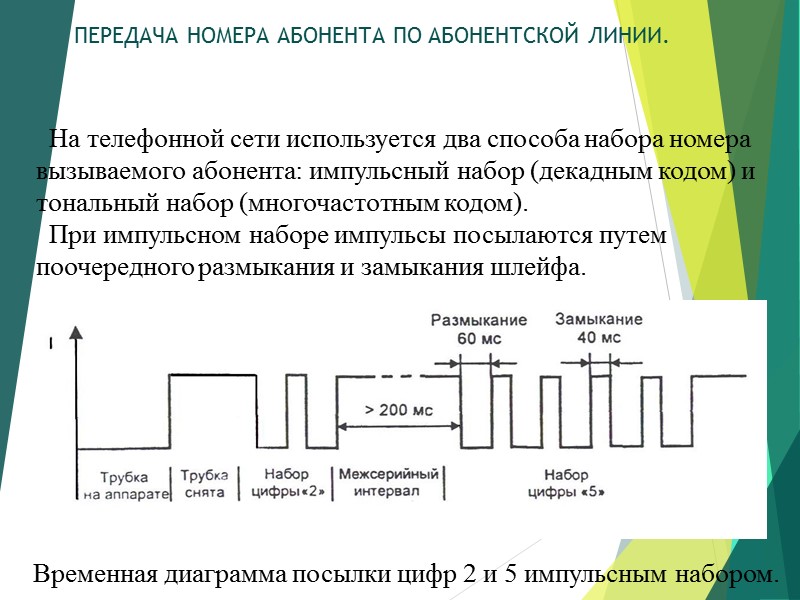

>ПЕРЕДАЧА НОМЕРА АБОНЕНТА ПО АБОНЕНТСКОЙ ЛИНИИ. На телефонной сети используется два способа ПЕРЕДАЧА НОМЕРА АБОНЕНТА ПО АБОНЕНТСКОЙ ЛИНИИ. На телефонной сети используется два способа набора номера вызываемого абонента: импульсный набор (декадным кодом) и тональный набор (многочастотным кодом). При импульсном наборе импульсы посылаются путем поочередного размыкания и замыкания шлейфа. Временная диаграмма посылки цифр 2 и 5 импульсным набором.

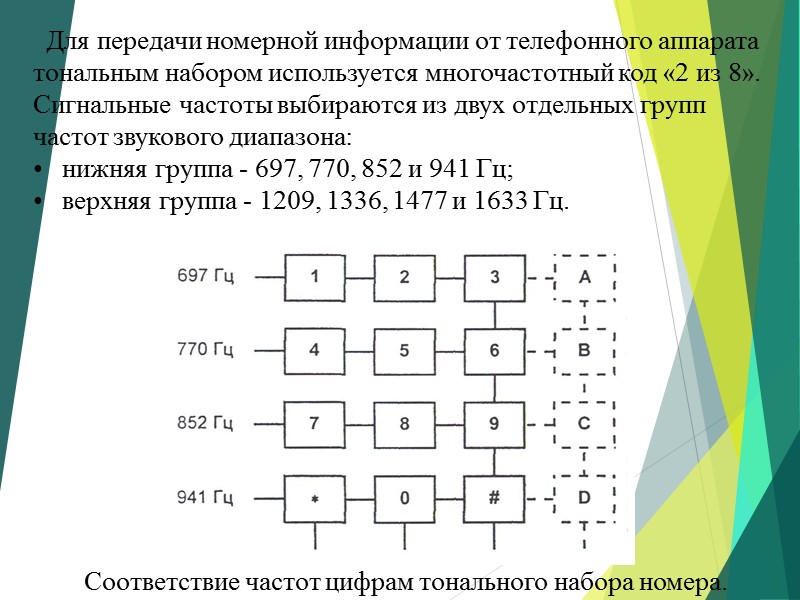

>Для передачи номерной информации от телефонного аппарата тональным набором используется многочастотный код «2 из Для передачи номерной информации от телефонного аппарата тональным набором используется многочастотный код «2 из 8». Сигнальные частоты выбираются из двух отдельных групп частот звукового диапазона: • нижняя группа - 697, 770, 852 и 941 Гц; • верхняя группа - 1209, 1336, 1477 и 1633 Гц. Соответствие частот цифрам тонального набора номера.
