Лекция № 5. 1.

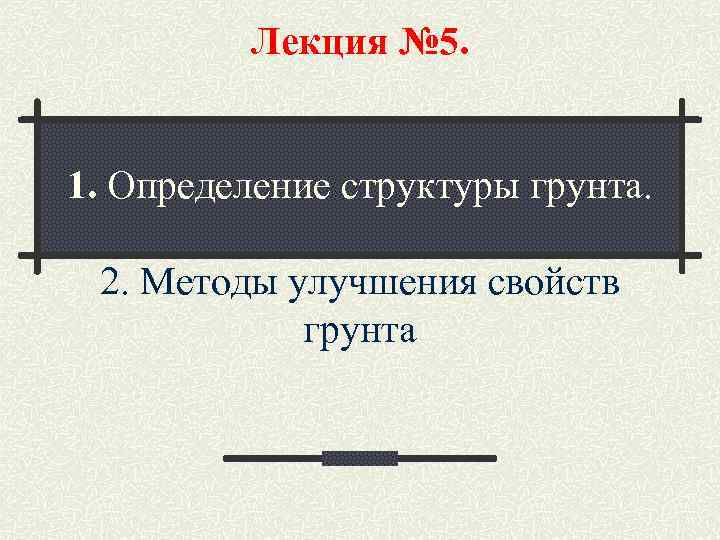

Лекция № 5. 1. Определение структуры грунта. 2. Методы улучшения свойств грунта

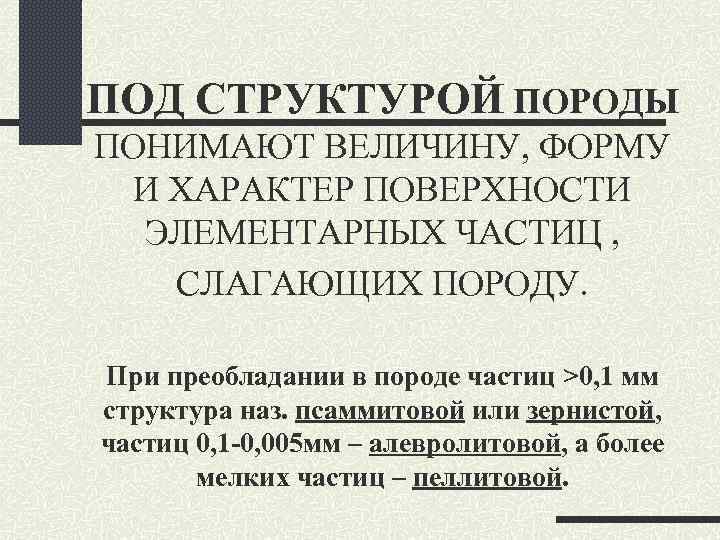

ПОД СТРУКТУРОЙ ПОРОДЫ ПОНИМАЮТ ВЕЛИЧИНУ, ФОРМУ И ХАРАКТЕР ПОВЕРХНОСТИ ЭЛЕМЕНТАРНЫХ ЧАСТИЦ , СЛАГАЮЩИХ ПОРОДУ. При преобладании в породе частиц >0, 1 мм структура наз. псаммитовой или зернистой, частиц 0, 1 -0, 005 мм – алевролитовой, а более мелких частиц – пеллитовой.

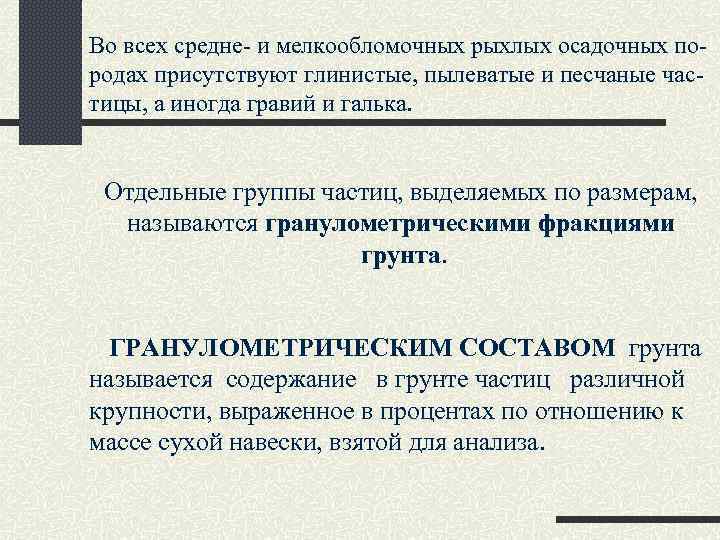

Во всех средне- и мелкообломочных рыхлых осадочных по- родах присутствуют глинистые, пылеватые и песчаные час- тицы, а иногда гравий и галька. Отдельные группы частиц, выделяемых по размерам, называются гранулометрическими фракциями грунта. ГРАНУЛОМЕТРИЧЕСКИМ СОСТАВОМ грунта называется содержание в грунте частиц различной крупности, выраженное в процентах по отношению к массе сухой навески, взятой для анализа.

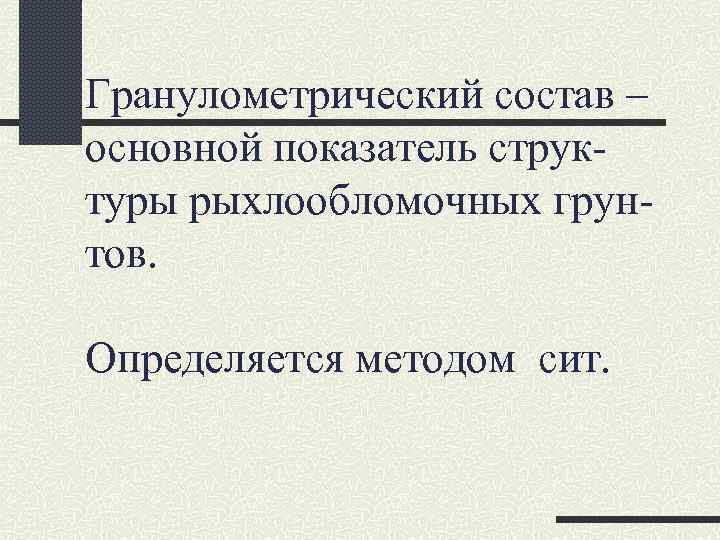

Гранулометрический состав – основной показатель струк- туры рыхлообломочных грун- тов. Определяется методом сит.

Классификация грунтов по зерновому составу (ГОСТ 25100 -82) Разновидности Распределение частиц по крупности. % от крупноообломочных и песчаных грунтов массы воздушно-сухого грунта Крупнообломочные Валунный грунт ( при преобладании. Масса частиц крупнее 200 мм – более 50% неокатанных частиц - глыбовый) Галечниковый грунт( при преобладании Масса частиц крупнее 10 мм – более 50% неокатанных частиц – щебенистый) Гравийный грунт (при преобладании Масса частиц крупнее 2 мм – более 50% неокатанных частиц – дресвяный) Пески Песок гравелистый Масса частиц крупнее 2 мм – более 25% Песок крупный Масса частиц крупнее 0, 5 мм – более 50% Песок средней крупности Масса частиц крупнее 0, 25 мм – более 50% Песок мелкий Масса частиц крупнее 0, 1 мм – более 75% Песок пылеватый Масса частиц крупнее 0, 1 мм – менее 75%

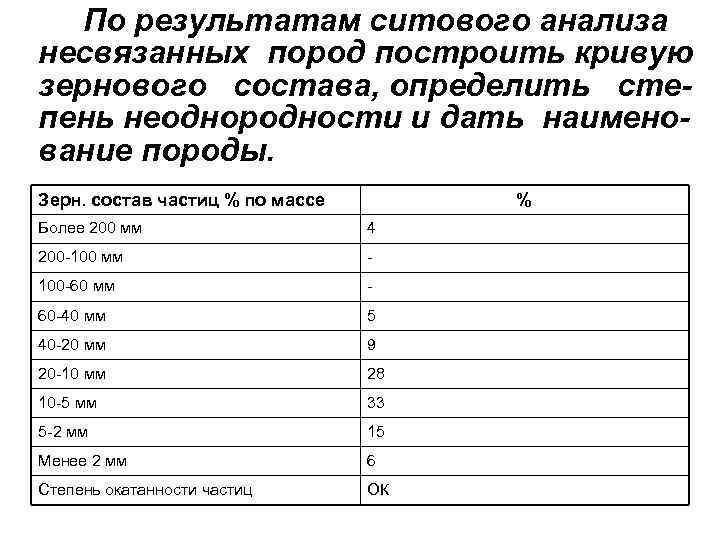

По результатам ситового анализа несвязанных пород построить кривую зернового состава, определить сте- пень неоднородности и дать наимено- вание породы. Зерн. состав частиц % по массе % Более 200 мм 4 200 -100 мм - 100 -60 мм - 60 -40 мм 5 40 -20 мм 9 20 -10 мм 28 10 -5 мм 33 5 -2 мм 15 Менее 2 мм 6 Степень окатанности частиц ОК

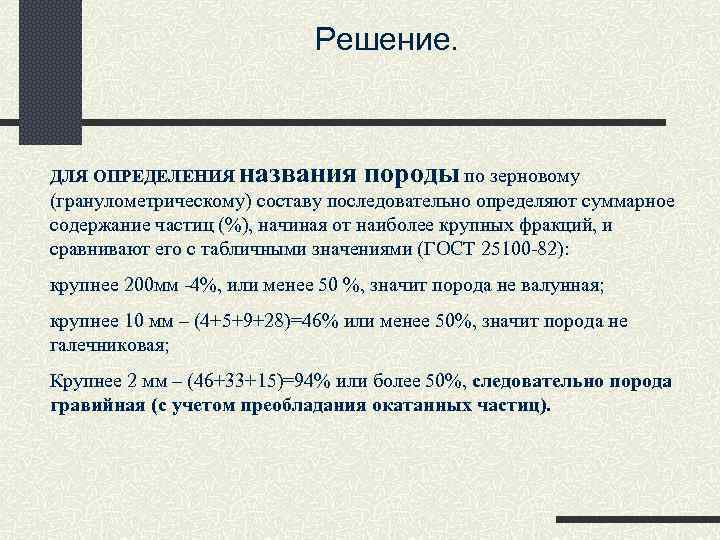

Решение. ДЛЯ ОПРЕДЕЛЕНИЯ названия породы по зерновому (гранулометрическому) составу последовательно определяют суммарное содержание частиц (%), начиная от наиболее крупных фракций, и сравнивают его с табличными значениями (ГОСТ 25100 -82): крупнее 200 мм -4%, или менее 50 %, значит порода не валунная; крупнее 10 мм – (4+5+9+28)=46% или менее 50%, значит порода не галечниковая; Крупнее 2 мм – (46+33+15)=94% или более 50%, следовательно порода гравийная (с учетом преобладания окатанных частиц).

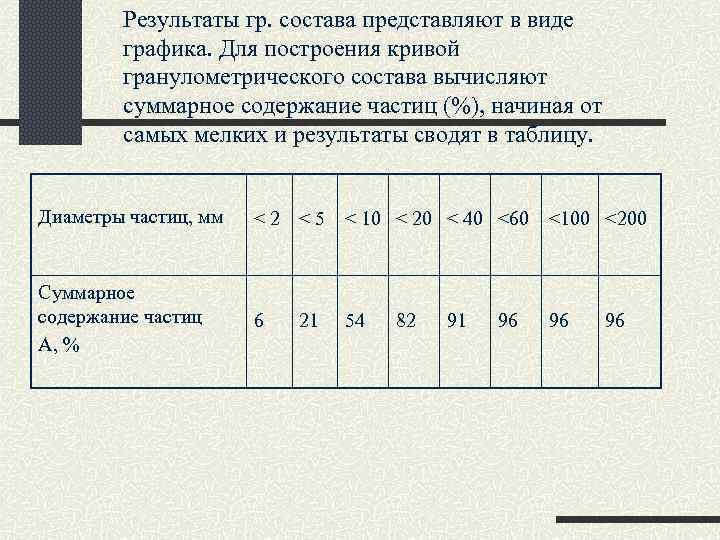

Результаты гр. состава представляют в виде графика. Для построения кривой гранулометрического состава вычисляют суммарное содержание частиц (%), начиная от самых мелких и результаты сводят в таблицу. Диаметры частиц, мм < 2 < 5 < 10 < 20 < 40 <60 <100 <200 Суммарное содержание частиц 6 21 54 82 91 96 96 А, %

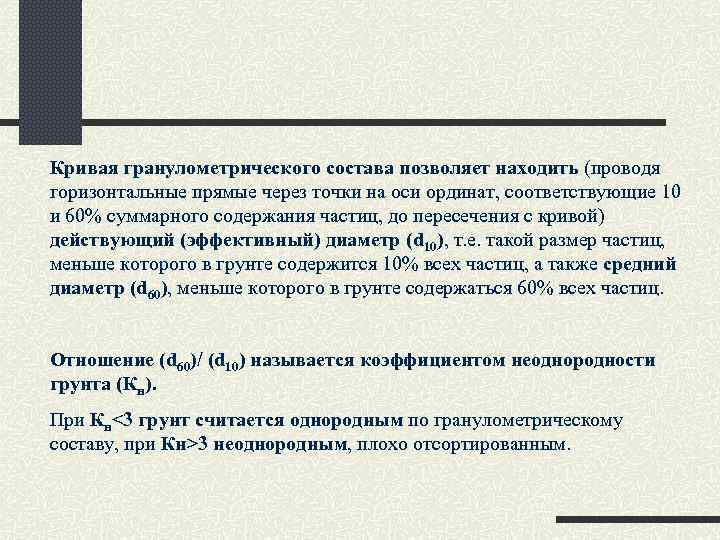

Кривая гранулометрического состава позволяет находить (проводя горизонтальные прямые через точки на оси ординат, соответствующие 10 и 60% суммарного содержания частиц, до пересечения с кривой) действующий (эффективный) диаметр (d 10), т. е. такой размер частиц, меньше которого в грунте содержится 10% всех частиц, а также средний диаметр (d 60), меньше которого в грунте содержаться 60% всех частиц. Отношение (d 60)/ (d 10) называется коэффициентом неоднородности грунта (Кн). При Кн<3 грунт считается однородным по гранулометрическому составу, при Кн>3 неоднородным, плохо отсортированным.

Самостоятельная работа

По результатам ситового анализа несвязанных пород построить кривую зернового состава, определить сте- пень неоднородности и дать наимено- вание породы. Зерн. состав частиц % по массе % Более 200 мм 4 200 -100 мм 4 100 -60 мм 6 60 -40 мм 5 40 -20 мм 11 20 -10 мм 43 10 -5 мм 19 5 -2 мм 4 Менее 2 мм 4 Степень окатанности частиц Н
