Лекция 4 - Узлы ЭВМ. Комбинационные схемы узлов - Тригеры.

Триггеры

Асинхронный RS триггер с прямыми входами Он имеет два выхода: прямой (Q) и инверсный (Q’ ) и два входа: S — установки прямого выхода в 1 (говорят: "установки триггера в 1") и R — установки триггера в 0.

Схема RS триггера с прямыми входами R R Q S на элементах «ИЛИ-НЕ» на элементах «И-НЕ»

Таблица истинности асинхронного RS-триггера Значения переменных на выходах зависит от входных сигналов S и R, а так же от текущих значений выходных сигналов Q и Q’.

Таблица перехода для асинхронного RS триггера

Асинхронный RS триггер с инверсными входами Q

Синхронный RS триггер Информационные сигналы R и S могут изменять состояния триггера только при значении синхросигнала С=1. R С Q S

Двухступенчатый RS - триггер. Символ ТТ в поле условного обозначения означает , что триггер двухступенчатый.

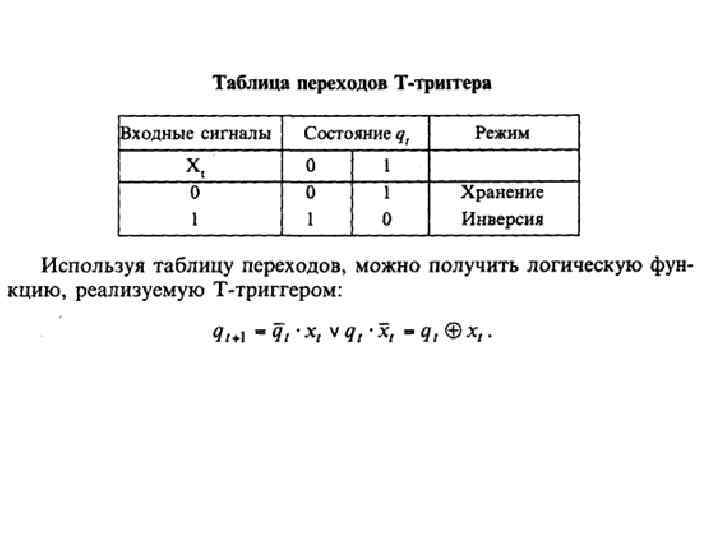

Счетный триггер (Т-триггер) T -триггеры строятся только на базе двухступенчатых триггеров.

Синхронный T триггер T-триггеры строятся только на базе двухступенчатых триггеров.

Пример синтеза T триггера из синхронного RS триггера

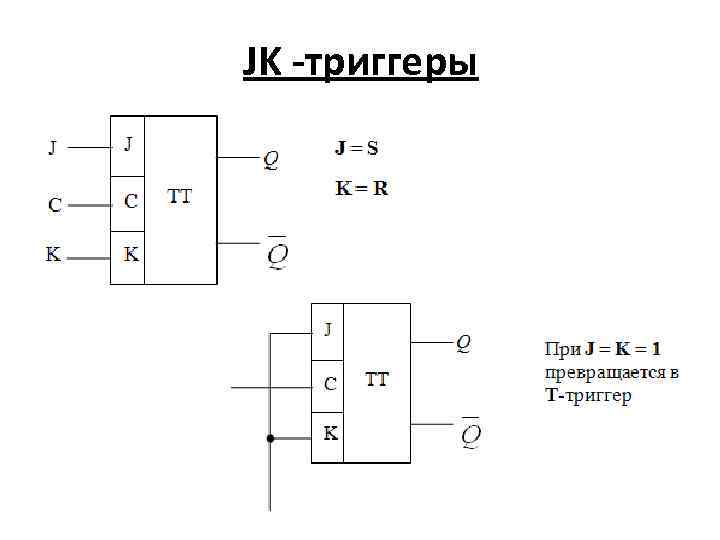

JK -триггеры

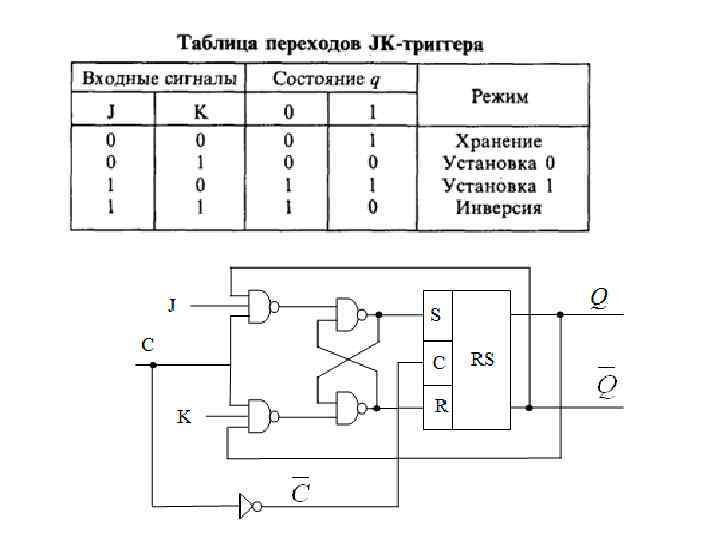

Упрощенная таблица (таблица управления) состояний JK-триггера содержит четыре строки. Таблица истинности JK триггера.

D триггеры

Таблица истинности D триггера Принципиальная схема D триггера на элементах "2 И-НЕ"

динамические D триггеры
