ЛЕКЦИЯ 4 СТАНОЧНЫЕ ПРОЦЕССЫ РЕЗАНИЯ ОБЩИЕ ВОПРОСЫ

ЛЕКЦИЯ № 4 СТАНОЧНЫЕ ПРОЦЕССЫ РЕЗАНИЯ. ОБЩИЕ ВОПРОСЫ ПИЛЕНИЯ ДРЕВЕСИНЫ И ДРЕВЕСНЫХ МАТЕРИАЛОВ

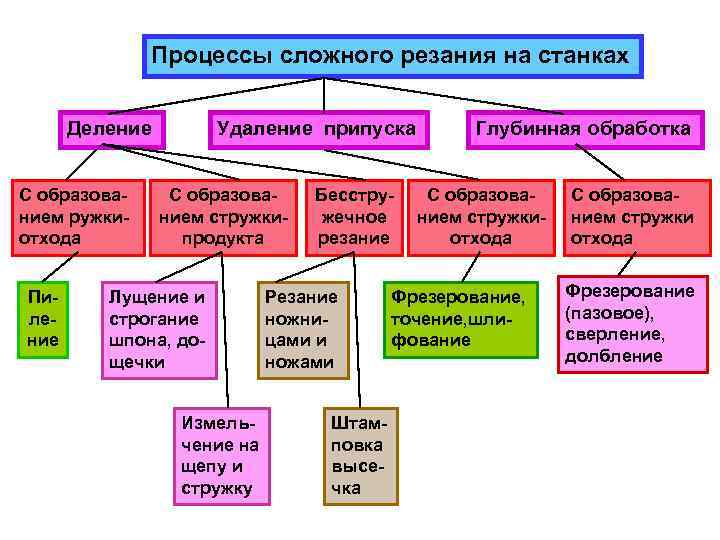

Процессы сложного резания на станках Деление С образованием ружкиотхода Пиление Удаление припуска С образованием стружкипродукта Лущение и строгание шпона, дощечки Измельчение на щепу и стружку Бесстружечное резание Резание ножницами и ножами Штамповка высечка Глубинная обработка С образованием стружкиотхода Фрезерование, точение, шлифование С образованием стружки отхода Фрезерование (пазовое), сверление, долбление

СХЕМЫ ПРОЦЕССОВ РЕЗАНИЯ ДРЕВЕСИНЫ

ПИЛЕНИЕ – процесс закрытого резания древесины пилами для получения заготовок и деталей заданных размеров и форм; ФРЕЗЕРОВАНИЕ – процесс резания древесины вращающейся фрезой при движении подачи заготовки перпендикулярно оси вращения фрезы; СВЕРЛЕНИЕ – процесс закрытого резания древесины сверлом для получения сквозных или несквозных отверстий в деталях; ДОЛБЛЕНИЕ – процесс образования прямоугольных гнезд фрезерной цепочкой или специальной гнездовой фрезой;

ТОЧЕНИЕ - процесс резания древесины, при котором заготовка совершает главное вращательное движение резания, а движение подачи обеспечивается суппортом с резцом; СТРОГАНИЕ – процесс резания древесины ножом, когда главное движение резания и движение подачи – поступательны, прямолинейны и осуществляются попеременно; ШЛИФОВАНИЕ - процесс обработки поверхности древесины абразивными инструментами для достижения заданной шероховатости или точности размера.

ПИЛЕНИЕ, ОБЩИЕ СВЕДЕНИЯ Классификация процессов пиления: 1. По виду главного движения: - с прямолинейным возвратнопоступательным движением; - с прямолинейным непрерывным движением; - с вращательным непрерывным движением.

2. По форме пильного инструмента: - пиление полосовыми пилами; пиление ленточными пилами; пиление дисковыми пилами; пиление цепными пилами; -пиление специальными пилами (цилиндрические, сферические и пр. )

3. По ориентации поверхности пропила относительно волокон древесины: - продольное пиление; - поперечное пиление; - смешанное пиление ; - криволинейное пиление.

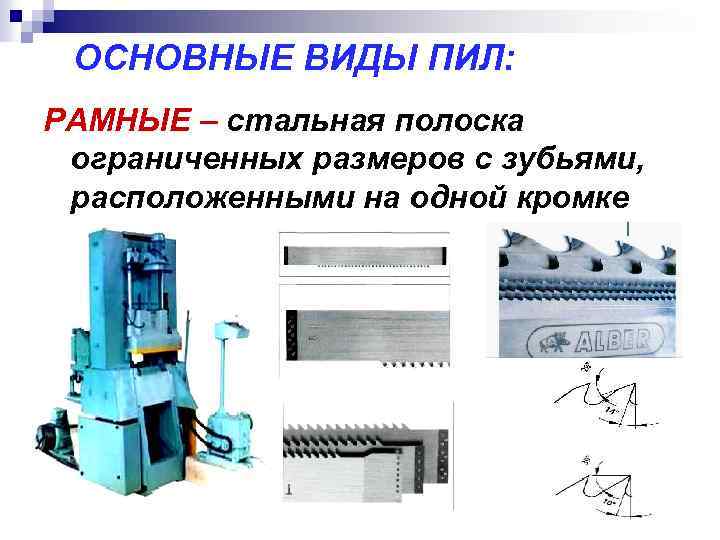

ОСНОВНЫЕ ВИДЫ ПИЛ: РАМНЫЕ – стальная полоска ограниченных размеров с зубьями, расположенными на одной кромке

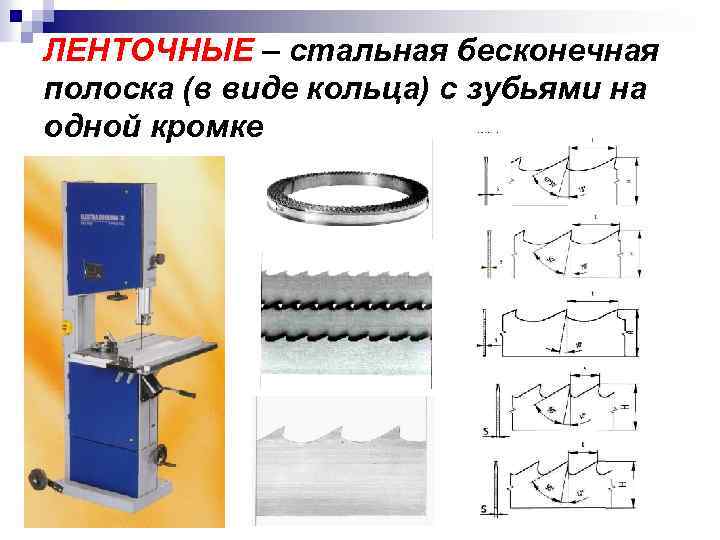

ЛЕНТОЧНЫЕ – стальная бесконечная полоска (в виде кольца) с зубьями на одной кромке

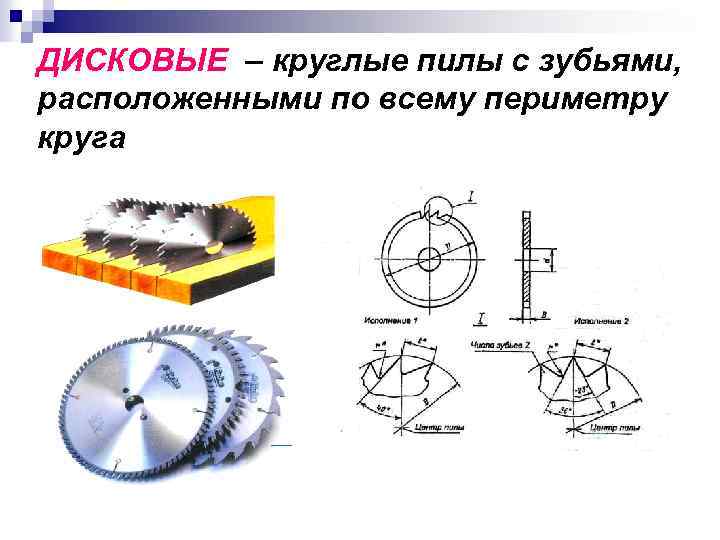

ДИСКОВЫЕ – круглые пилы с зубьями, расположенными по всему периметру круга

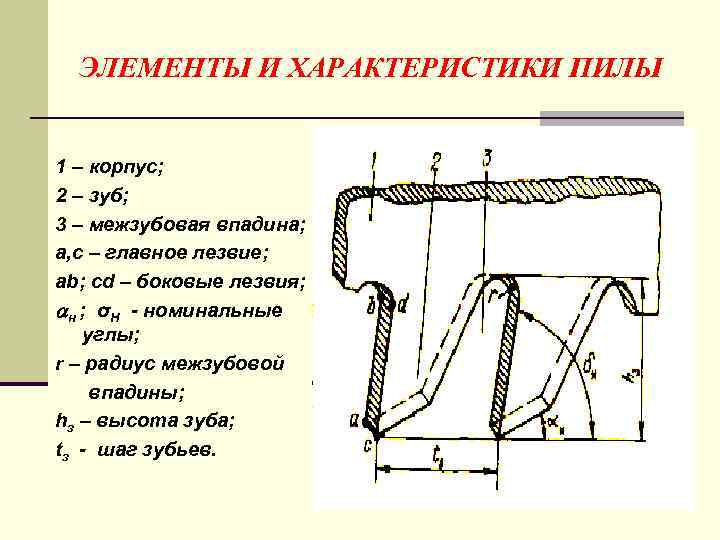

ЭЛЕМЕНТЫ И ХАРАКТЕРИСТИКИ ПИЛЫ 1 – корпус; 2 – зуб; 3 – межзубовая впадина; а, с – главное лезвие; аb; cd – боковые лезвия; н ; σН - номинальные углы; r – радиус межзубовой впадины; hз – высота зуба; tз - шаг зубьев.

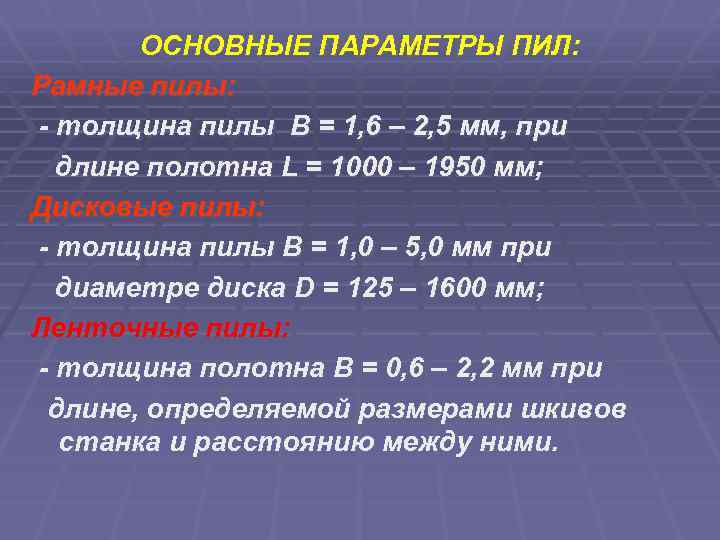

ОСНОВНЫЕ ПАРАМЕТРЫ ПИЛ: Рамные пилы: - толщина пилы В = 1, 6 – 2, 5 мм, при длине полотна L = 1000 – 1950 мм; Дисковые пилы: - толщина пилы В = 1, 0 – 5, 0 мм при диаметре диска D = 125 – 1600 мм; Ленточные пилы: - толщина полотна В = 0, 6 – 2, 2 мм при длине, определяемой размерами шкивов станка и расстоянию между ними.

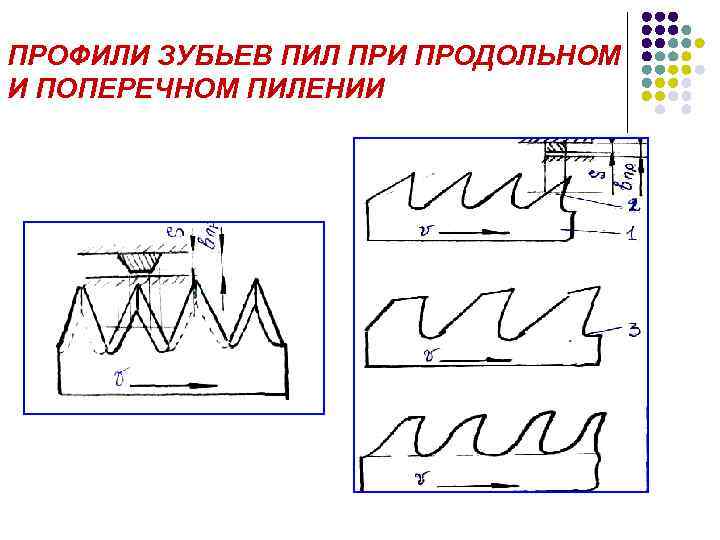

ПРОФИЛИ ЗУБЬЕВ ПИЛ ПРИ ПРОДОЛЬНОМ И ПОПЕРЕЧНОМ ПИЛЕНИИ

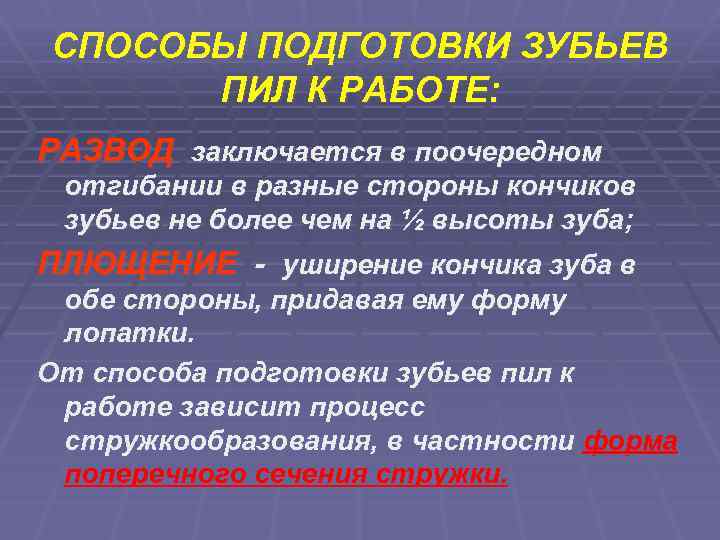

СПОСОБЫ ПОДГОТОВКИ ЗУБЬЕВ ПИЛ К РАБОТЕ: РАЗВОД заключается в поочередном отгибании в разные стороны кончиков зубьев не более чем на ½ высоты зуба; ПЛЮЩЕНИЕ - уширение кончика зуба в обе стороны, придавая ему форму лопатки. От способа подготовки зубьев пил к работе зависит процесс стружкообразования, в частности форма поперечного сечения стружки.

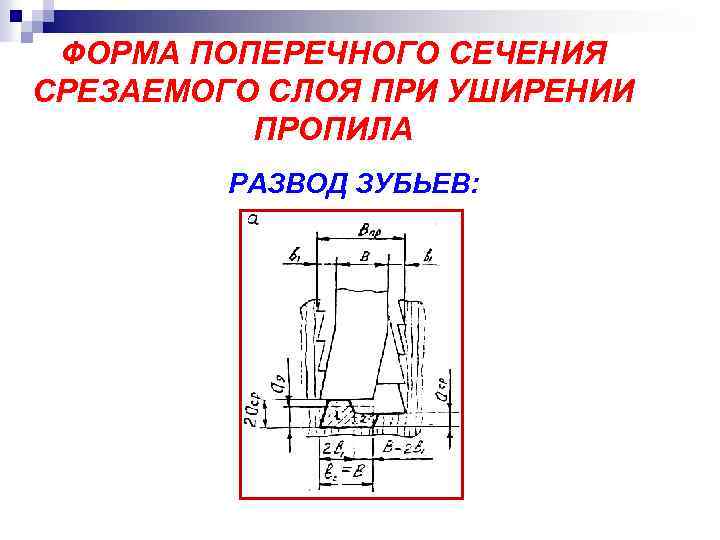

ФОРМА ПОПЕРЕЧНОГО СЕЧЕНИЯ СРЕЗАЕМОГО СЛОЯ ПРИ УШИРЕНИИ ПРОПИЛА РАЗВОД ЗУБЬЕВ:

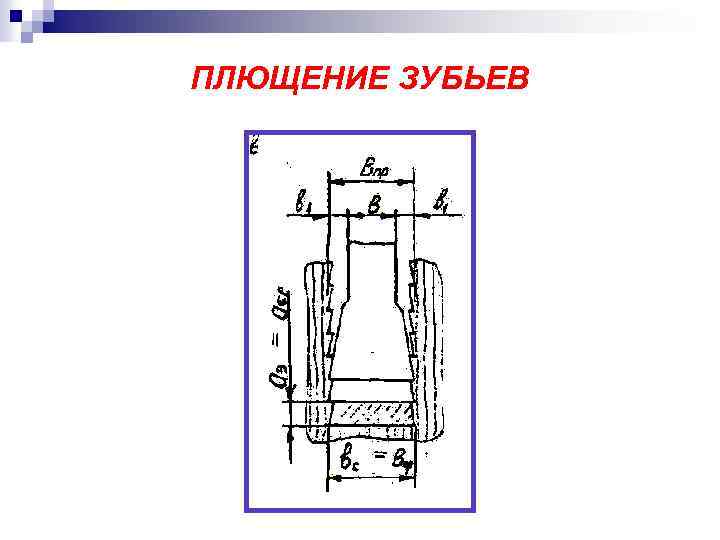

ПЛЮЩЕНИЕ ЗУБЬЕВ

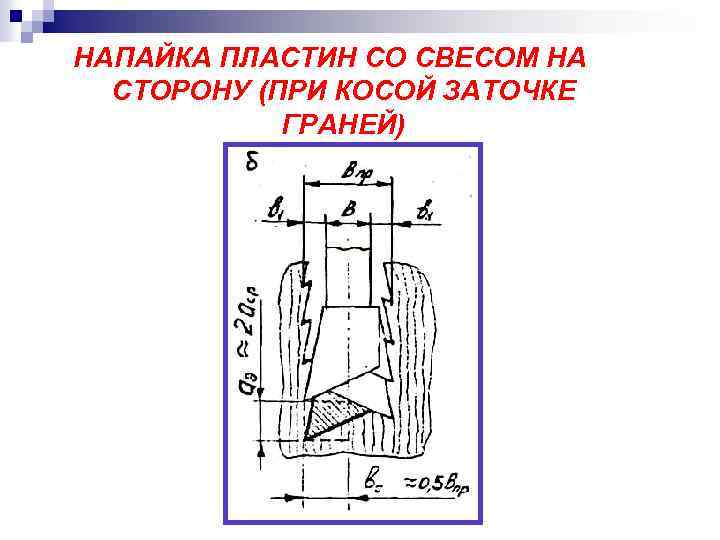

НАПАЙКА ПЛАСТИН СО СВЕСОМ НА СТОРОНУ (ПРИ КОСОЙ ЗАТОЧКЕ ГРАНЕЙ)
