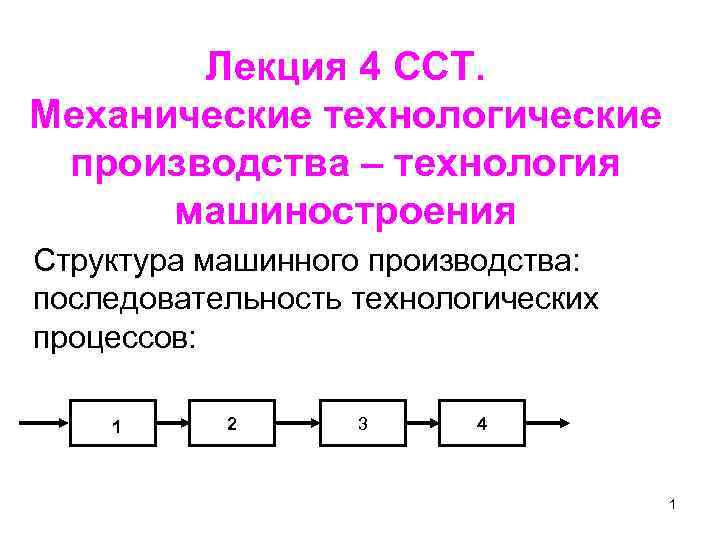

Лекция 4 ССТ. Механические технологические производства – технология машиностроения Структура машинного производства: последовательность технологических процессов: 1 2 3 4 1

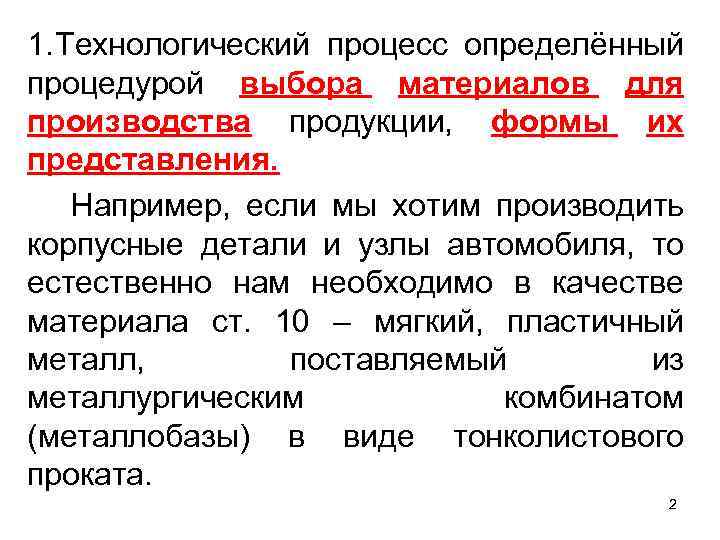

1. Технологический процесс определённый процедурой выбора материалов для производства продукции, формы их представления. Например, если мы хотим производить корпусные детали и узлы автомобиля, то естественно нам необходимо в качестве материала ст. 10 – мягкий, пластичный металл, поставляемый из металлургическим комбинатом (металлобазы) в виде тонколистового проката. 2

2. «Выбор заготовок деталей машины» определение способа изготовления заготовок деталей машин, обеспечивающего минимизацию затрат в условиях достижения качественных показателей заготовки. Например, способами литья производят заготовки для корпусных деталей, поковкой производят валы для двигателей. 3. Технологический процесс изготовления деталей машин – разработка маршрута обработки заготовки на металлорежущих станках (последовательность операции), выбор оборудования, инструментов, режимов резания, расчёт штучного времени. Решается экономическая задача минимализации затрат выполнения технологического процесса. 3

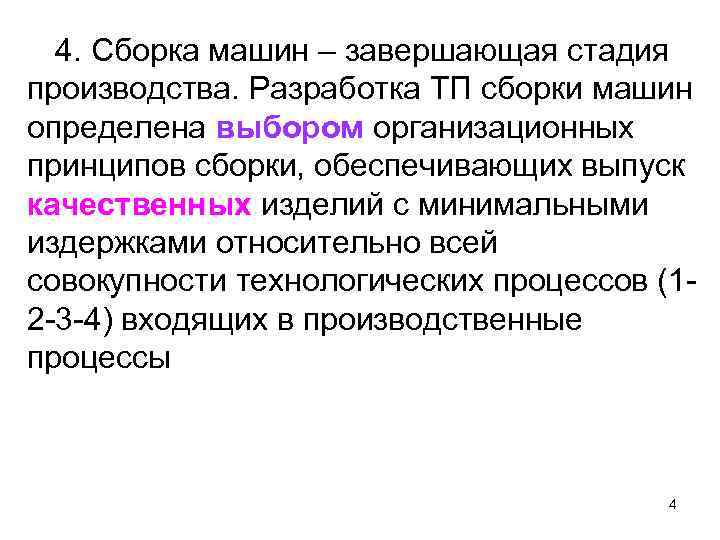

4. Сборка машин – завершающая стадия производства. Разработка ТП сборки машин определена выбором организационных принципов сборки, обеспечивающих выпуск качественных изделий с минимальными издержками относительно всей совокупности технологических процессов (12 -3 -4) входящих в производственные процессы 4

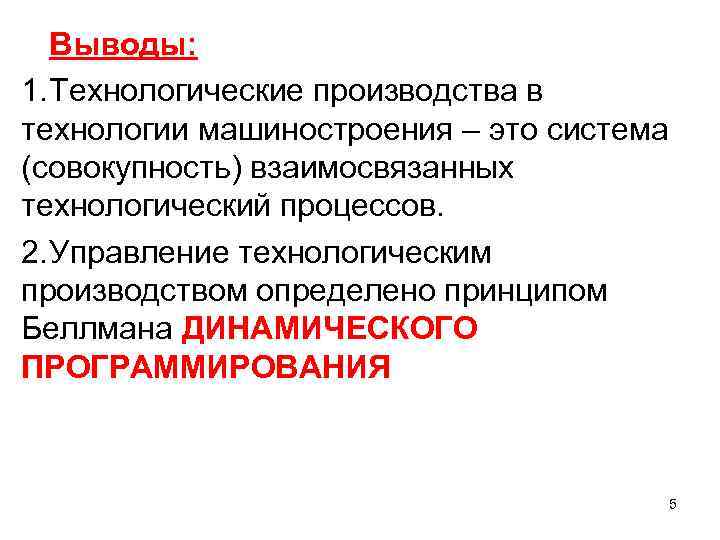

Выводы: 1. Технологические производства в технологии машиностроения – это система (совокупность) взаимосвязанных технологический процессов. 2. Управление технологическим производством определено принципом Беллмана ДИНАМИЧЕСКОГО ПРОГРАММИРОВАНИЯ 5

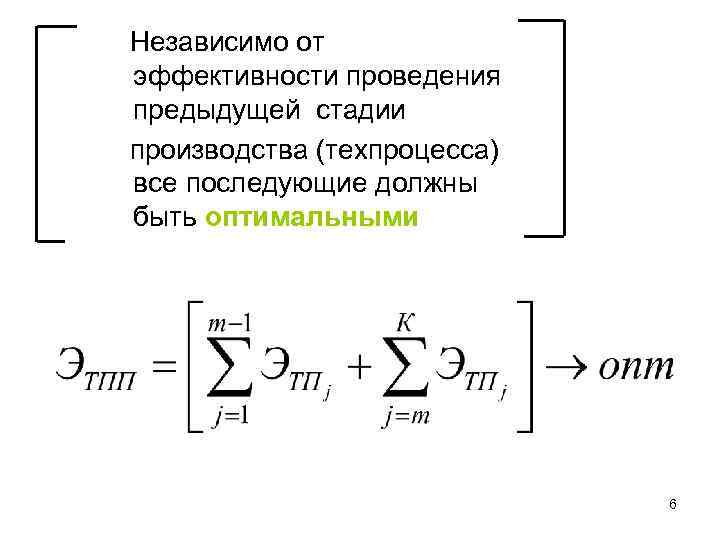

Независимо от эффективности проведения предыдущей стадии производства (техпроцесса) все последующие должны быть оптимальными 6

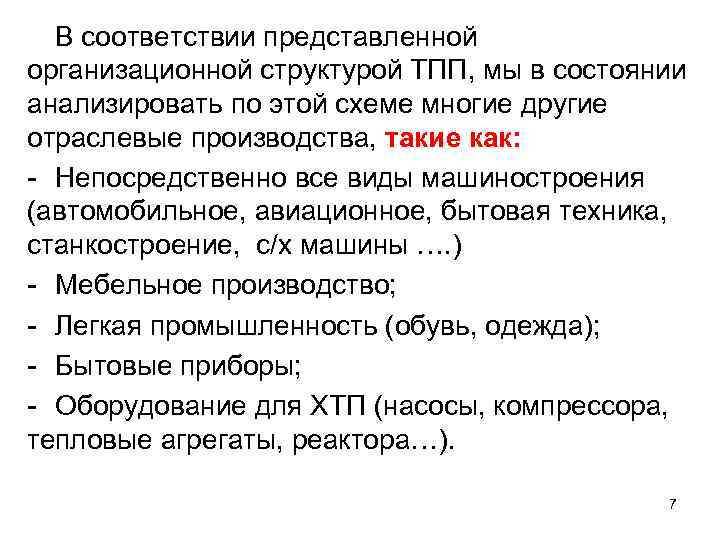

В соответствии представленной организационной структурой ТПП, мы в состоянии анализировать по этой схеме многие другие отраслевые производства, такие как: - Непосредственно все виды машиностроения (автомобильное, авиационное, бытовая техника, станкостроение, с/х машины …. ) - Мебельное производство; - Легкая промышленность (обувь, одежда); - Бытовые приборы; - Оборудование для ХТП (насосы, компрессора, тепловые агрегаты, реактора…). 7

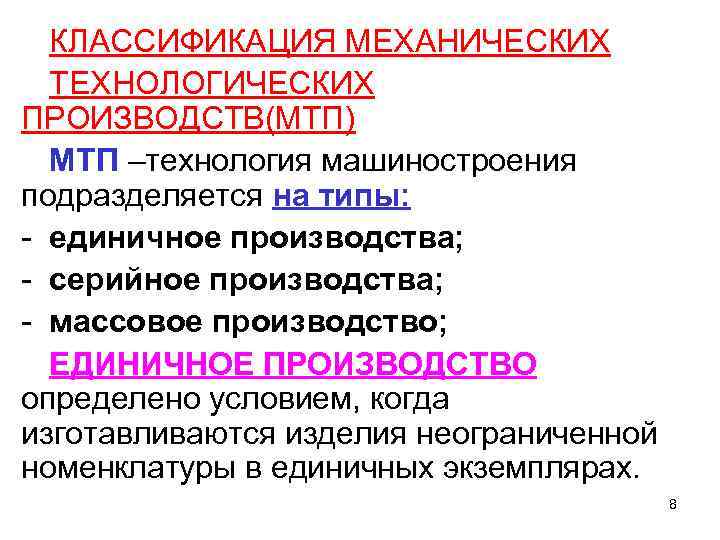

КЛАССИФИКАЦИЯ МЕХАНИЧЕСКИХ ТЕХНОЛОГИЧЕСКИХ ПРОИЗВОДСТВ(МТП) МТП –технология машиностроения подразделяется на типы: - единичное производства; - серийное производства; - массовое производство; ЕДИНИЧНОЕ ПРОИЗВОДСТВО определено условием, когда изготавливаются изделия неограниченной номенклатуры в единичных экземплярах. 8

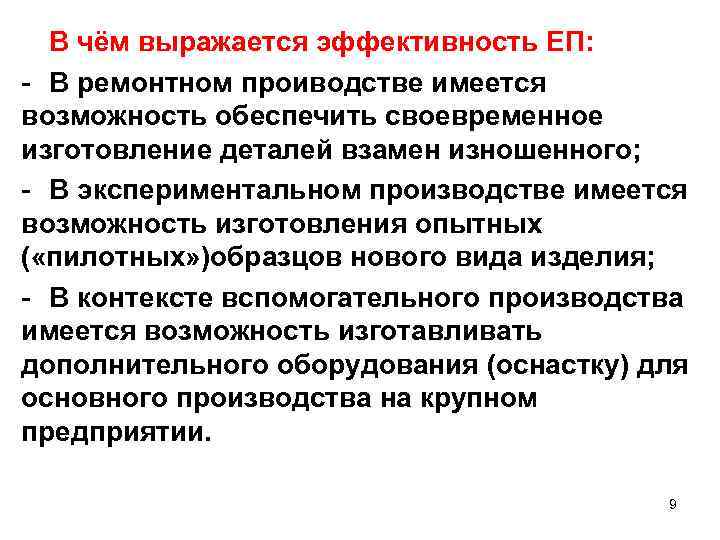

В чём выражается эффективность ЕП: - В ремонтном проиводстве имеется возможность обеспечить своевременное изготовление деталей взамен изношенного; - В экспериментальном производстве имеется возможность изготовления опытных ( «пилотных» )образцов нового вида изделия; - В контексте вспомогательного производства имеется возможность изготавливать дополнительного оборудования (оснастку) для основного производства на крупном предприятии. 9

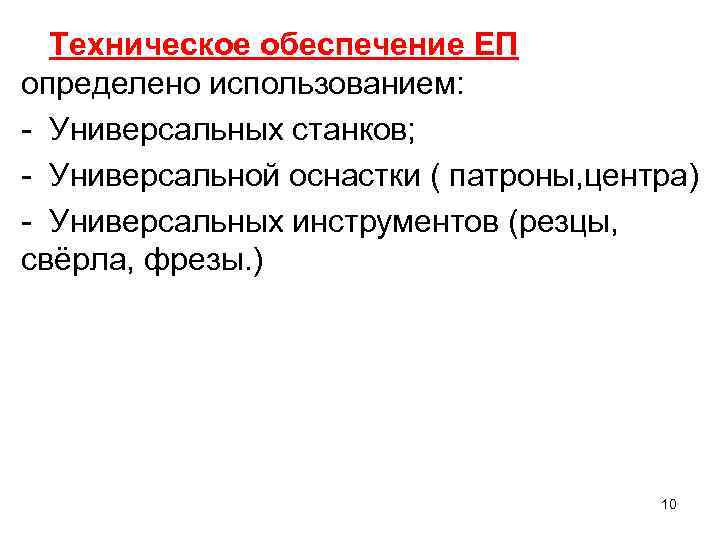

Техническое обеспечение ЕП определено использованием: - Универсальных станков; - Универсальной оснастки ( патроны, центра) - Универсальных инструментов (резцы, свёрла, фрезы. ) 10

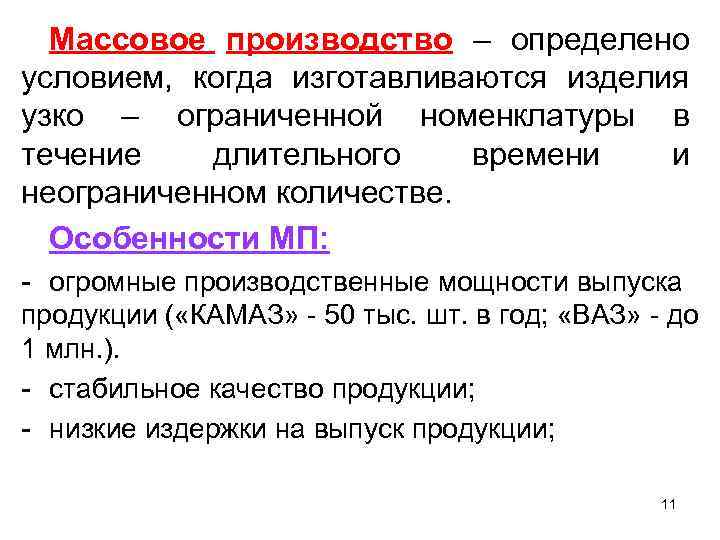

Массовое производство – определено условием, когда изготавливаются изделия узко – ограниченной номенклатуры в течение длительного времени и неограниченном количестве. Особенности МП: - огромные производственные мощности выпуска продукции ( «КАМАЗ» - 50 тыс. шт. в год; «ВАЗ» - до 1 млн. ). - стабильное качество продукции; - низкие издержки на выпуск продукции; 11

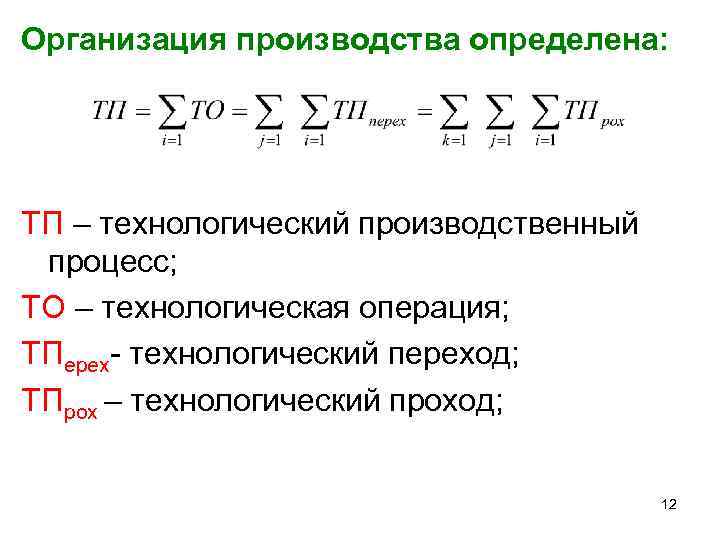

Организация производства определена: ТП – технологический производственный процесс; ТО – технологическая операция; ТПерех- технологический переход; ТПрох – технологический проход; 12

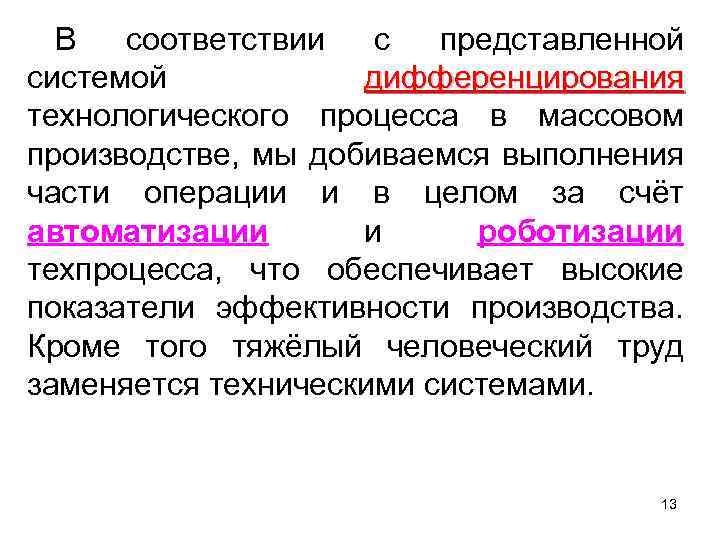

В соответствии с представленной системой дифференцирования технологического процесса в массовом производстве, мы добиваемся выполнения части операции и в целом за счёт автоматизации и роботизации техпроцесса, что обеспечивает высокие показатели эффективности производства. Кроме того тяжёлый человеческий труд заменяется техническими системами. 13

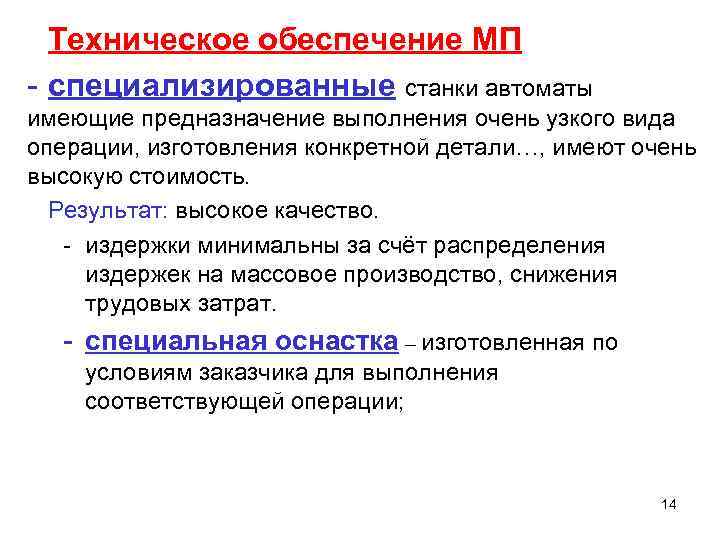

Техническое обеспечение МП - специализированные станки автоматы имеющие предназначение выполнения очень узкого вида операции, изготовления конкретной детали…, имеют очень высокую стоимость. Результат: высокое качество. - издержки минимальны за счёт распределения издержек на массовое производство, снижения трудовых затрат. - специальная оснастка – изготовленная по условиям заказчика для выполнения соответствующей операции; 14

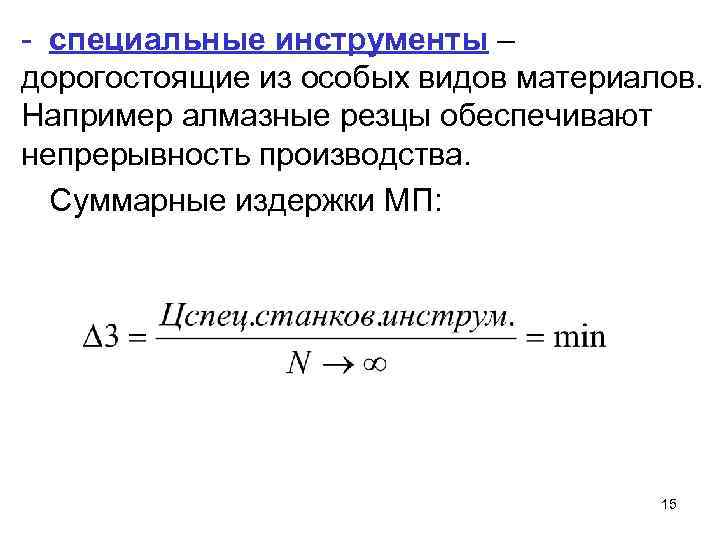

- специальные инструменты – дорогостоящие из особых видов материалов. Например алмазные резцы обеспечивают непрерывность производства. Суммарные издержки МП: 15

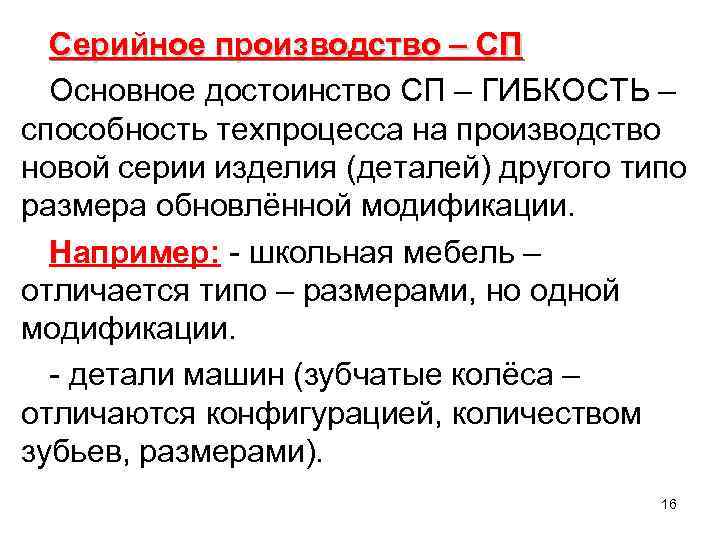

Серийное производство – СП Основное достоинство СП – ГИБКОСТЬ – способность техпроцесса на производство новой серии изделия (деталей) другого типо размера обновлённой модификации. Например: - школьная мебель – отличается типо – размерами, но одной модификации. - детали машин (зубчатые колёса – отличаются конфигурацией, количеством зубьев, размерами). 16

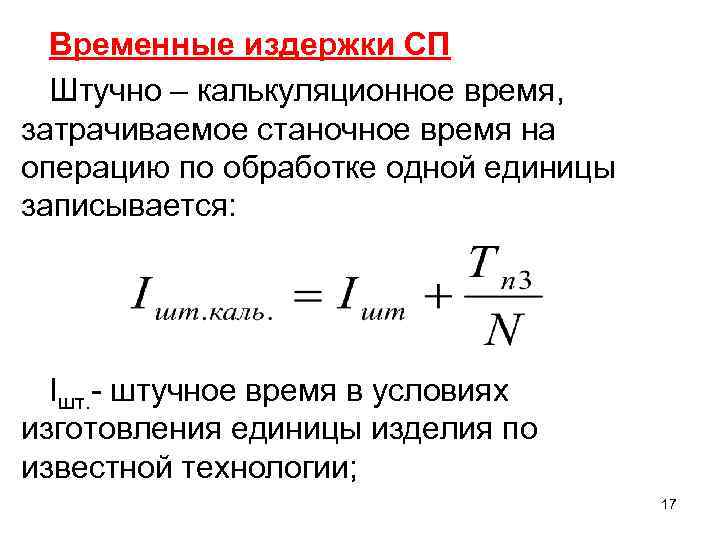

Временные издержки СП Штучно – калькуляционное время, затрачиваемое станочное время на операцию по обработке одной единицы записывается: Iшт. - штучное время в условиях изготовления единицы изделия по известной технологии; 17

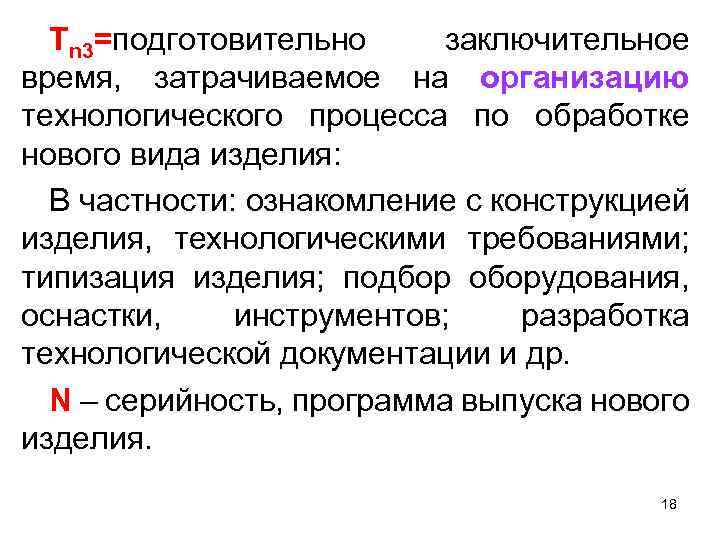

Тn 3=подготовительно заключительное время, затрачиваемое на организацию технологического процесса по обработке нового вида изделия: В частности: ознакомление с конструкцией изделия, технологическими требованиями; типизация изделия; подбор оборудования, оснастки, инструментов; разработка технологической документации и др. N – серийность, программа выпуска нового изделия. 18

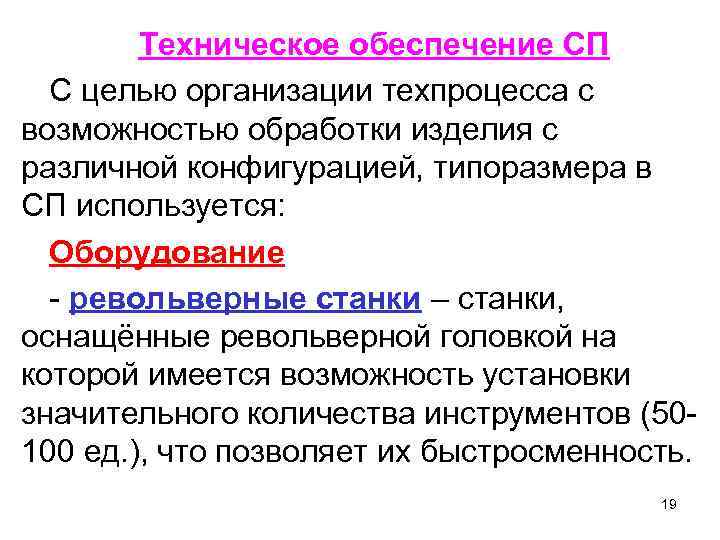

Техническое обеспечение СП С целью организации техпроцесса с возможностью обработки изделия с различной конфигурацией, типоразмера в СП используется: Оборудование - револьверные станки – станки, оснащённые револьверной головкой на которой имеется возможность установки значительного количества инструментов (50100 ед. ), что позволяет их быстросменность. 19

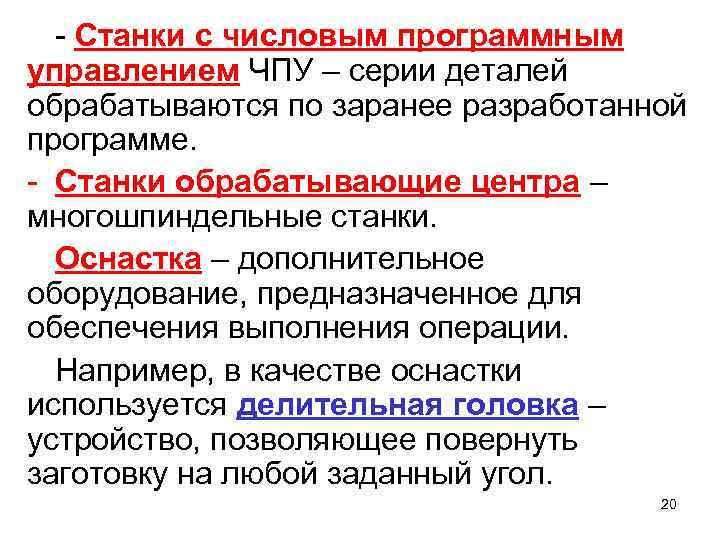

- Станки с числовым программным управлением ЧПУ – серии деталей обрабатываются по заранее разработанной программе. - Станки обрабатывающие центра – многошпиндельные станки. Оснастка – дополнительное оборудование, предназначенное для обеспечения выполнения операции. Например, в качестве оснастки используется делительная головка – устройство, позволяющее повернуть заготовку на любой заданный угол. 20

3 – издержки на выполнение операции. 1 2 3 4 5 10 102 103 104 105 106 N шт 21

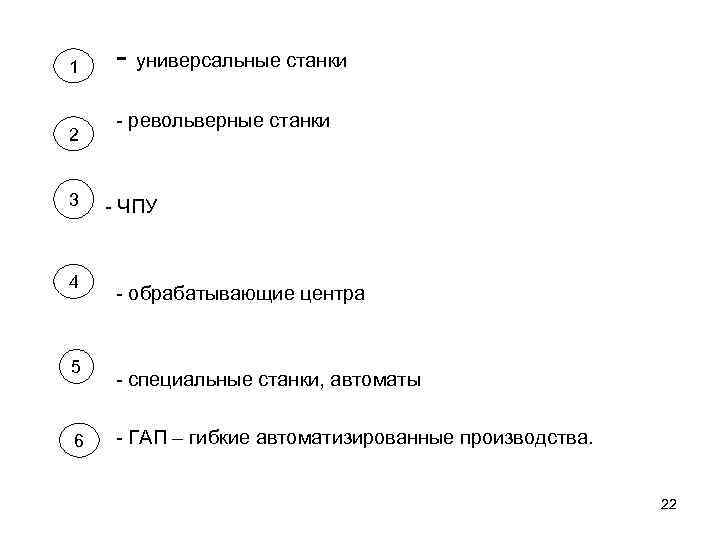

1 2 3 4 5 6 - универсальные станки - револьверные станки - ЧПУ - обрабатывающие центра - специальные станки, автоматы - ГАП – гибкие автоматизированные производства. 22
